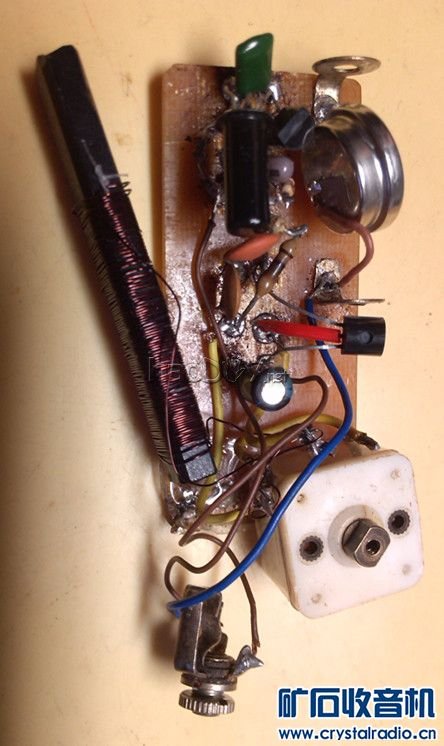

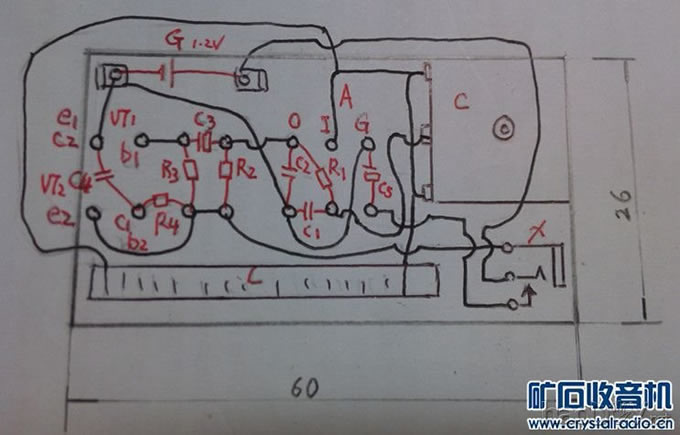

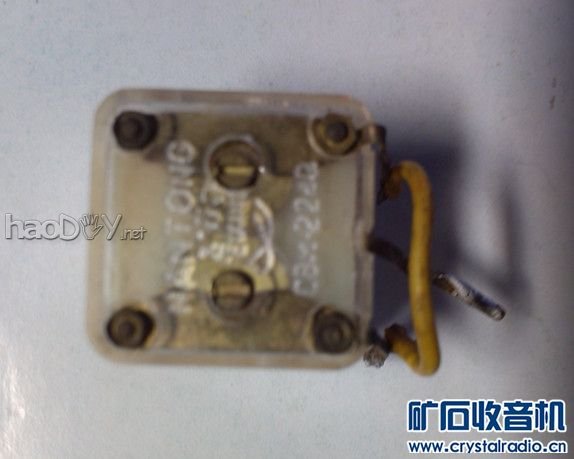

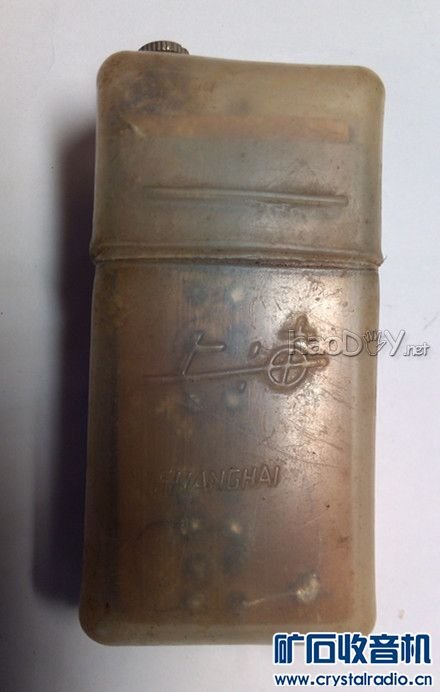

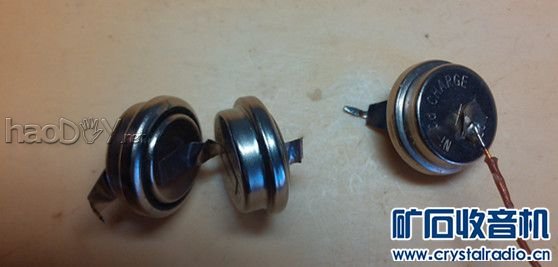

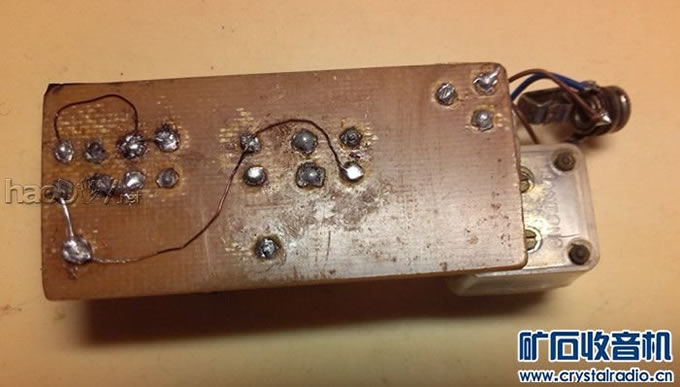

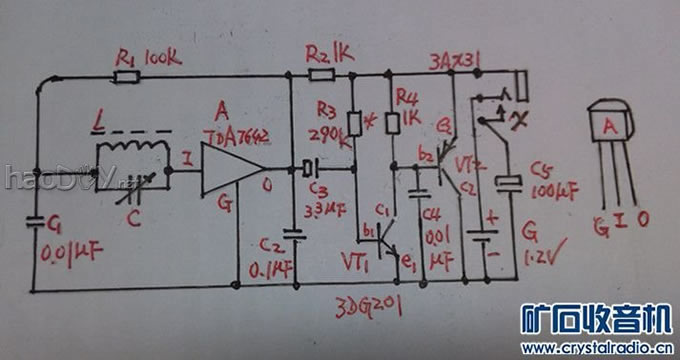

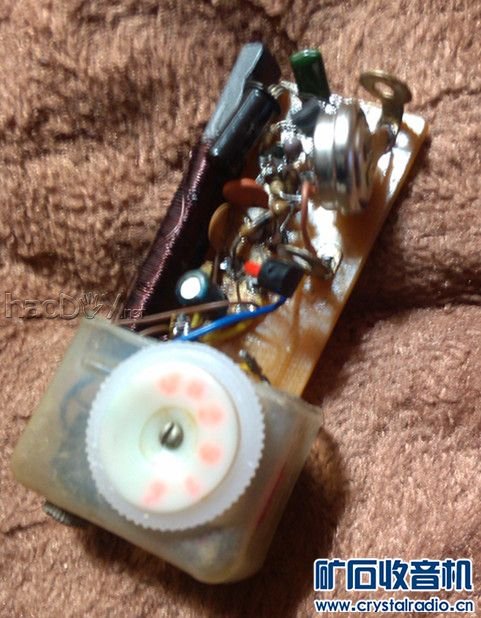

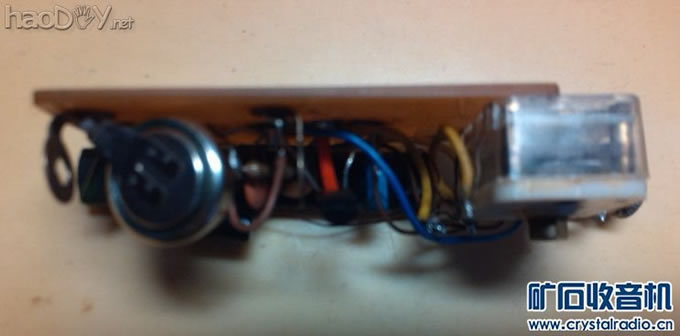

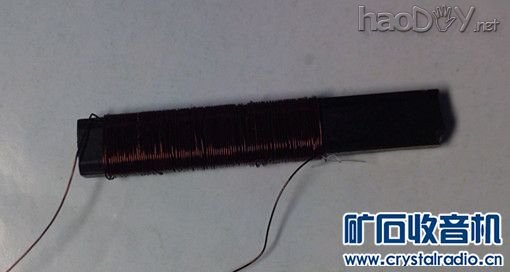

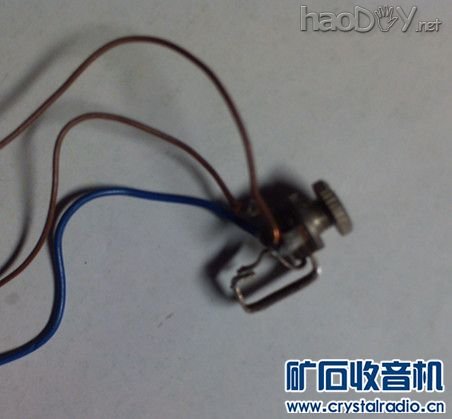

【参赛】微 型 耳 塞 收 音 机 TDA7642是一块微型收音机专用集成电路，采用TO-92塑封包装，外型与普通3DG201塑封三极管一样大小。它有3根引脚：输入I、输出O和地端G。TDA7642内部由5级放大器组成：第1级为高阻抗4MΩ输入级，第2、3、4级为高频放大器，第5级为检波器。它的工作电压低，0.9—1.2V就能满意工作。耗电少仅0.3—0.5mA。价格又便宜，1只1元左右。用其装制收音机应该很方便。本机的电原理图如下：  由图可见，电感L和可变电容器C组成调谐回路，选择电台。由于TDA7642有很高的输入阻抗，所以调谐回路可以直接连接在TDA7642的输入端I。R1是TDA7642的输入级偏流电阻。R2是 TDA7642检波输出负载电阻。C2为高频旁路电容器，检波输出的音频信号通过电容器C3送到晶体管VT1 3DG201进行低频放大。晶体管VT1和VT2组成二级直耦式低频放大器。VT2 3AX31为射级输出，可以与8Ω耳塞机阻抗匹配。R3为VT1、VT2的偏流电阻，同时它通过耳塞机与电源连接，有一定的电流负反馈作用，可以稳定电路工作点。C5是电源退耦电容，由于电解电容器有漏电的可能，所以利用Φ2.5mm小型耳机插座兼电源开关上空余的一脚连接上，插上耳机同时接通C5。 元器件清单： 1，集成电路：TDA7642。晶体管：VT1---3DG201，β-120；VT2---3AX31，β-50。 2，电容器：C---CBM---202超小型双联可变电容器（二联并联作单联用），  C1---0.01μF，C2---0.1μF,C3---1μF/6v ，C4--0.01μF，C5---100μF/10v。 3，电阻：R1---100K（调整定），R2---1K，R3---290K(调整定)，R4—1K。 4，磁型线圈芯采用M400扁磁棒，长50mm宽8mm高4.5mm。在上用Φ0.3—0.45mm漆包线绕92匝，在离一端约5mm处开始绕制。  5，X—Φ2.5mm小型耳机插座兼电源开关，普通Φ2.5mm小型耳机插座需改制。  6，耳机：普通8Ω耳塞机，带Φ2.5mm小型耳机插头。 7，电源：装制微型收音机的一个难点是寻找一个合适的电源：电容量大、输出电压稳定、体积小等。经过1个多月的努力，找到一种SZJ牌3N60R纽扣Ni-Cd型蓄电池：电压3.6V、容量60mAh，体积Φ15.5mm长19.5mm，价格也便宜2—3元/个。拆开外包装里面有3个纽扣Ni-Cd蓄电池，每个纽扣Ni-Cd电压1.2V。取其中一个作为本机电源。   8，塑料外壳：为牙签包装桶，体积68*33.5*21mm3。 9，线路板采用环氧板上钉空心铜铆钉，长60mm宽26mm，铆钉为Φ2mm×3mm。 接线示意图如下：由于底板反面仅有二条接线，故接线示意图是底板正面绘之。  焊接前全部零件先用万能表检查，确保零件正常才可焊接。焊接时，一般先焊接电阻，其次焊接电容器，然后焊接集成电路和晶体管。R3电阻先不焊接，待调整后确定电阻值再焊接。    零件焊接完成后，检查有否焊接错误，有错误处改之。确信无误，可进行电路调试。由于采用集成电路。调整比较简单：先断开耳机插座接电源正极处，参见电原理图，接入10mA电流表。用一470K电位器串接50k 电阻代替R3接入，插上耳机，调电位器使得整机电流为4--6mA。电流小音量小、电流大音量大。本例为4mA，测量470K电位器串接50k后电阻为290K。拆出耳机，找一个290K电阻作为R3焊接上。拆除10mA电流表，复原本机接电源正极处。下一步是，调整调整频率覆盖范围，由于是微型机，大致在540---1605KHz中就可以了，如不在其范围，可以调整L的圈数达到。

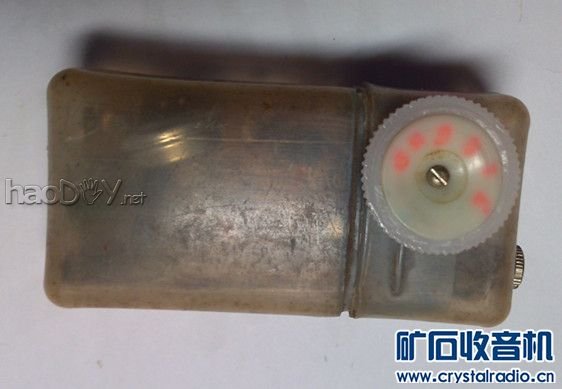

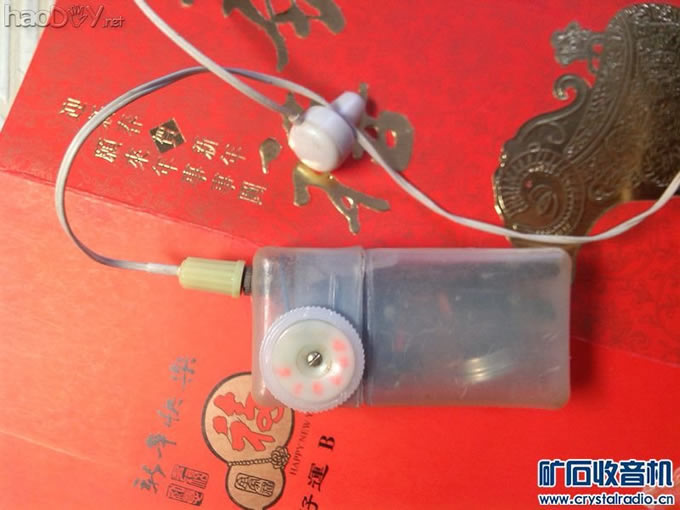

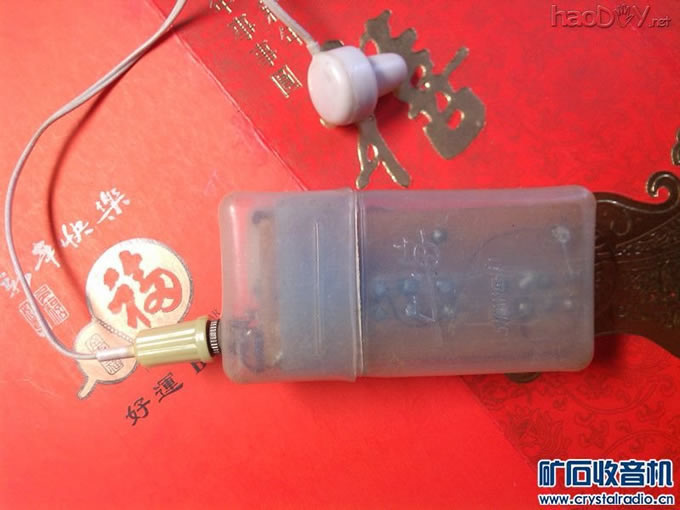

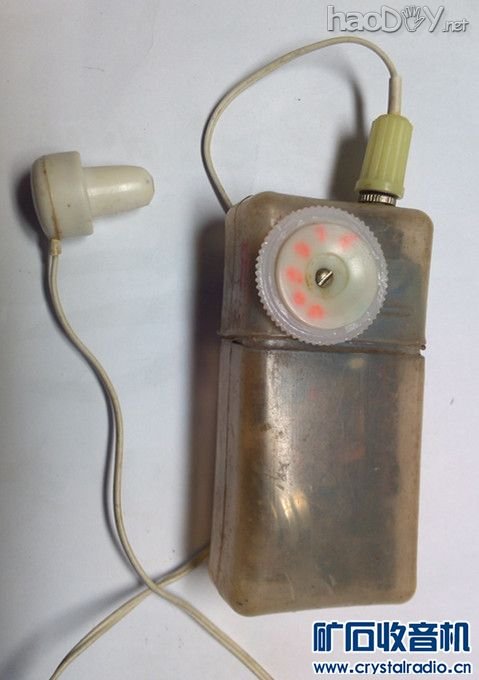

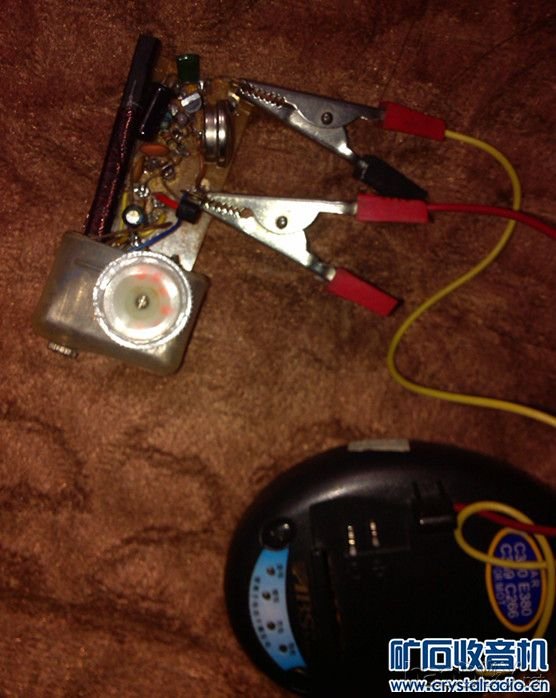

使用效果：在上海南站地区使用，可以收到上海市全部中波5个电台广播，音质音量令人满意。 谢谢您的提醒。我在蓄电池二边各加了一个焊片，用于给充电器的鳄鱼夹夹上，方便充电。见下图：   谢谢，我把外壳清洗了，恢复了原来面貌。请看：   (责任编辑：admin) |
