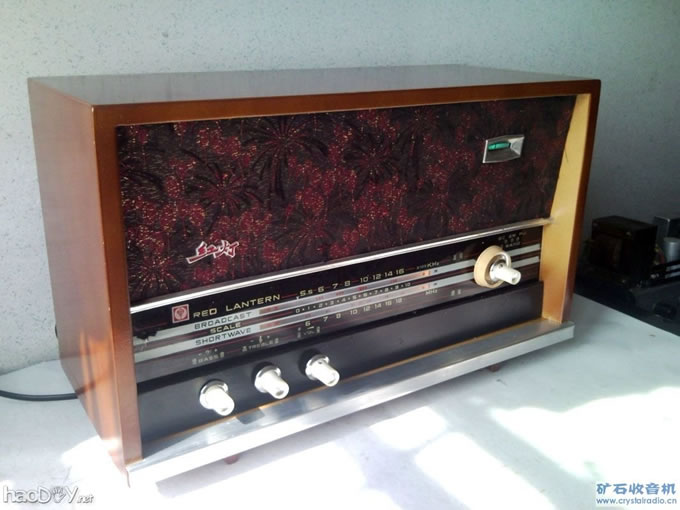

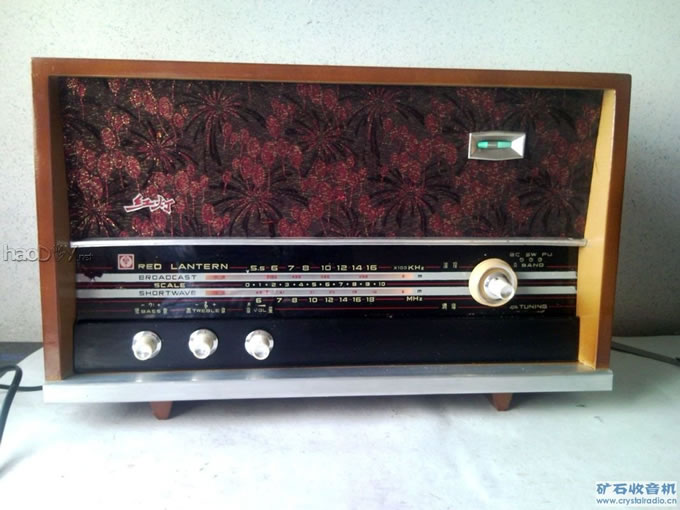

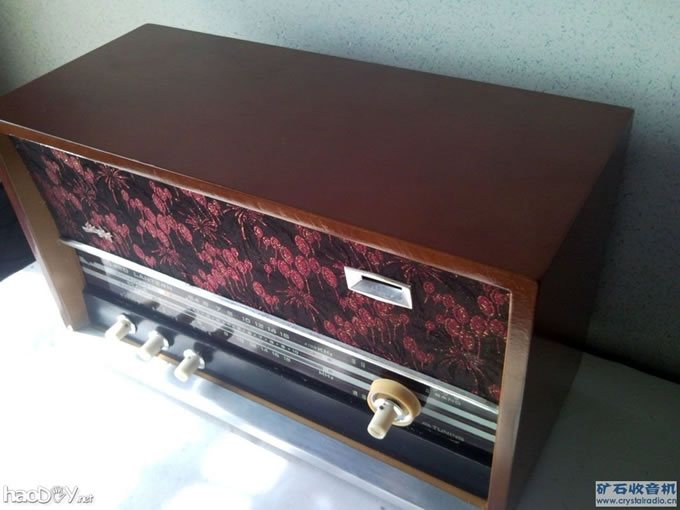

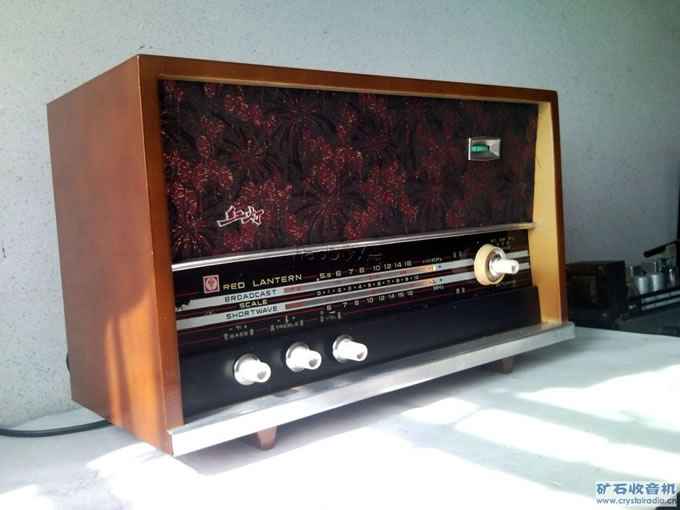

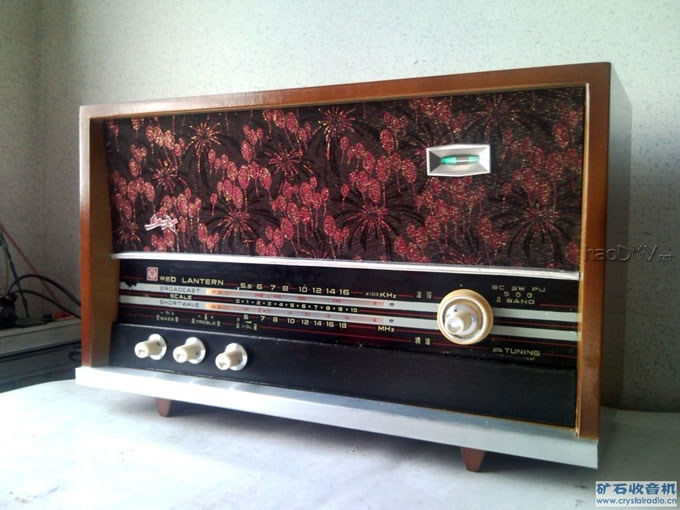

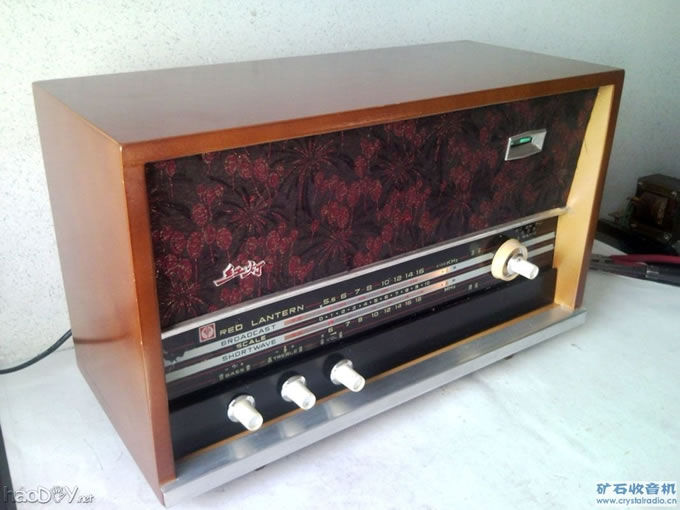

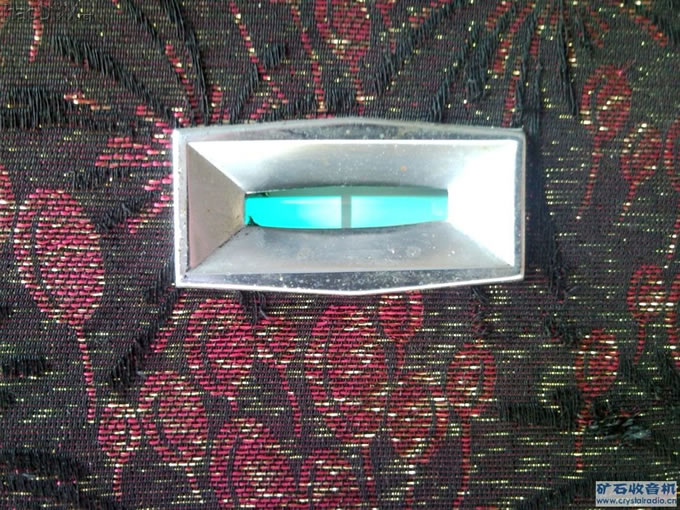

我的胆石结合、不伦不类的收音机就此完工制作总结： 70年代我跟随潮流为别人组装过多台电子管收音机的机芯，当时打算还为自己做一台床头柜式的红灯落地式收音机，所以就买了一块红灯的度盘和一套旋钮及套筒，但由于种种原因而迟迟没有实现，致使此度盘和旋钮跟随我30多年，并几经搬家的折腾仍完整无损的保存到现在。我正要策划如何利用此度盘时，矿坛举行第二次DIY作品大赛，促使了我将此度盘用上去的决心，并试想采用晶体管电路来代替电子管电路。所以我采用了此电路作为这次DIY的作品，本电路采用两级双调谐中周、高阻音频输入接口、高低音分别调节和音质较好的OTL功放及6E2调谐指示，正好与电子管红灯711外置相同。通过几个星期的业余时间劳作，整机已全部竣工。此机选择性良好，声音清晰，高音透彻低音醇厚，可与真正的电子管红灯711比美。但不足的是灵敏度稍低，为此我也多次修改振荡线圈和中周线圈，更换过怀疑的电容器和输入线圈，调整过各级偏流电流，也更换过晶体管，但效果仍不理想。可能是自制的中周和振荡Q值不高造成，再者可能是两级双调谐中周的本身增益比单调谐中周低造成，此问题还需日后继续琢磨，也敬请各位老师诊断
