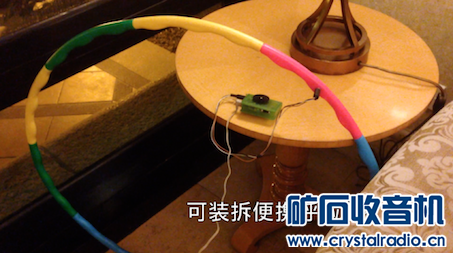

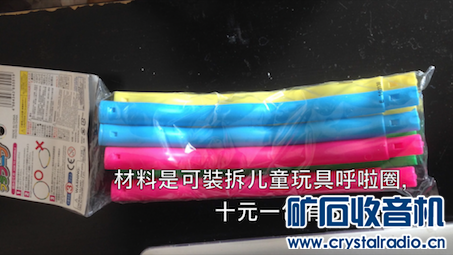

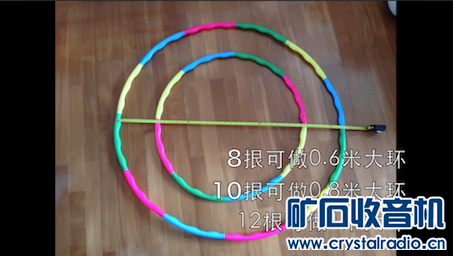

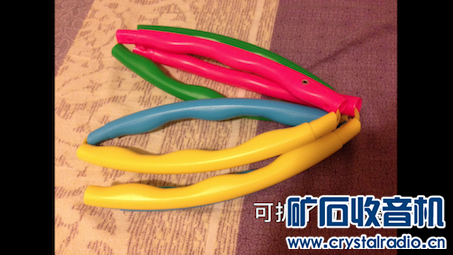

先向大家拜个年. 祝龙馬精神,身体健康!   这是一个由呼啦圈，电线，和3DQ组成的便携可装拆呼啦圈矿石收音机。 视频展示： http://v.youku.com/v_show/id_XNjY4MDA4MDYw.html 特点： 1 。容易自制：用现成的儿童玩具呼啦圈来做，大小由你决定，直径由0.66米至一米或更大都可以。 2 。可装可拆，方便携带。 3 。可当矿机线圈或其他中波收音机的天线。 4 。灵敏度和选择性都好 5 。不听矿机时可当呼啦圈用，强身健体。 设计既念： 今年一次过提交了三个参赛作品，分别向不同角度挑战： 1 。小：多波段能换笔芯的圆珠笔型无电源收音机http://www.crystalradio.cn/thread-475411-1-1.html 2 。薄：中短波贺卡型矿石收音机http://www.crystalradio.cn/thread-477860-1-1.html 3 。多变：百变简易大环矿石收音机http://www.crystalradio.cn/thread-495713-1-1.html 最后一个参赛作品要挑战“大” 。而且是你想做多大就有多大。 便携，可装拆，呼啦圈型矿石收音机，直径由0.66米至一米或更大。 我做了两个呼啦圈矿石收音机, 第一个直径0.8米 用1.5毫米朔料电线绕8圈, 第二个直径1米 用用0.04x660股李滋线绕8圈, 响度加强了30%.  放在窗旁就可收到电台, 能收中波全波段, 声音雄亮, 选择性良好, 无混台. 典型MOS FET 3DQ检波电路, 2x270pf可变电容并联 , 只用线圈能量, 不用电源, 线圈收在呼啦圈內, 用插头接到 无电源 收音机上, 主机裝在70x50x20毫米小胶盒上. 呼啦圈作的大环线圈可輕易装拆 便于携带, 不听收音机時可作呼啦圈用. 材料是可裝拆儿童玩具呼啦圈,十元一包有8拫25.5毫米長的管子, 一端开口,一端窄些及闭合,可以组合成不同大小的呼啦圈: 8拫可做0.66米大环,10拫可做0.8米大环,12根可做1米大环, 15根可做1.2米大环.  按理绕越少圈越好。因呼啦圈管子内空间小， 绕越多圈，线间距离越小，分布电容及邻近效应越大，又有趋肤效应的影响, 越难收到高端电台。 况且导线越长，电阻也越大，响度也越小。 要试绕数次才能完全覆盖所有的高端及低端的中波电台。有时少绕一圈收不到低端电台,多绕一圈收不到高端电台 (就算把可变电容改为1x270pf也不能, 也不想並联或串联第三个电容,會令Q值下降), 这时便要加减管子的数目, 从头再绕, 来改变线圈的大小来配合。用越粗的线尤其是李滋线，绕线的圈数越少也越难控制。 线圈做法: 把所有呼啦圈的朔料管子闭口的一端剪开 用电铬鉄在其中一根管子开孔, 再割一个長100亳米的裂缝来放入3.5毫米插座 可用1.5毫米朔料电绕来绕线圈. 用0.04x660股李滋线會更响. (责任编辑：admin) |
