几年来矿坛几乎成了我业余的全部，因为她有一大批志同道合的同仁在这个优秀的矿坛网络平台上相互学习、相互交流、相互帮助，不仅丰富了个人的知识，也丰富了自己的业余时间，更丰富了自己的朋友圈。
近段时间工作较忙，上矿坛较少，但我还是经常关注矿坛。现今矿坛举行第二次DIY 大赛，作为老会员义不容辞的要相应号召积极参与。

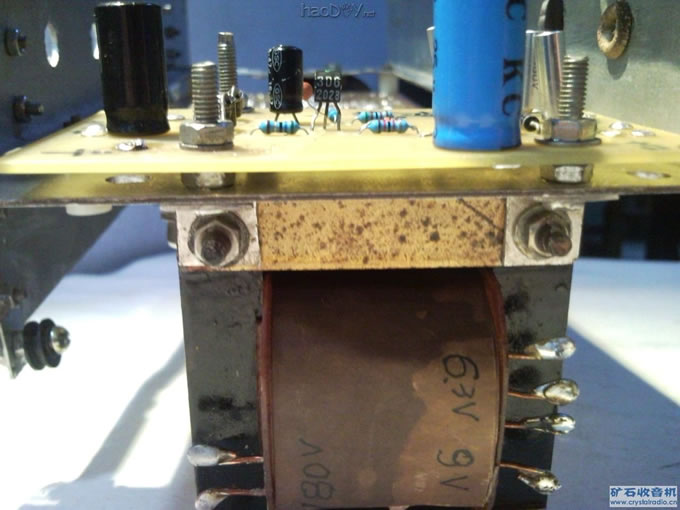

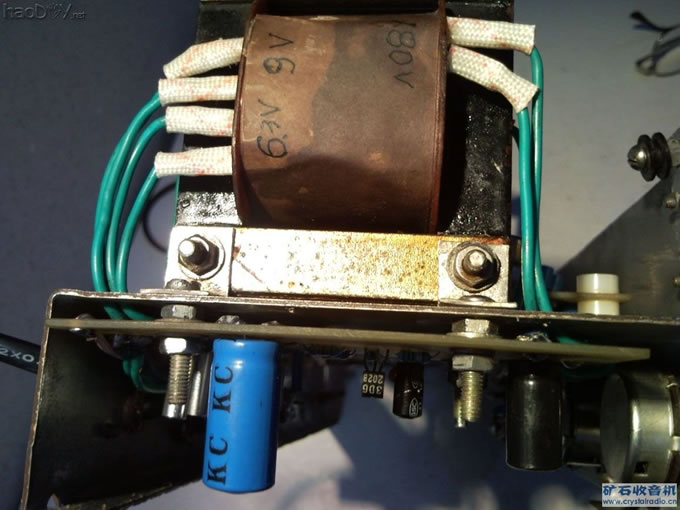

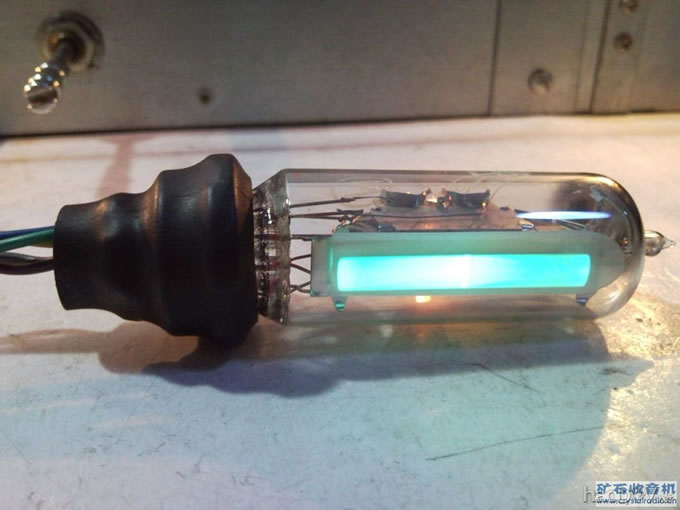

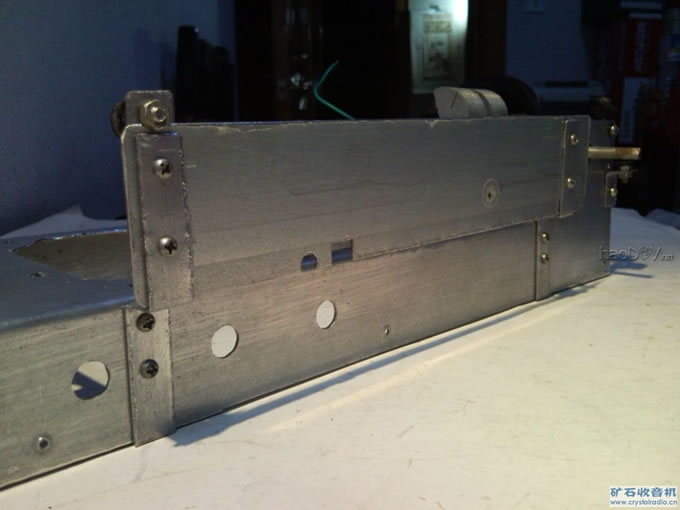

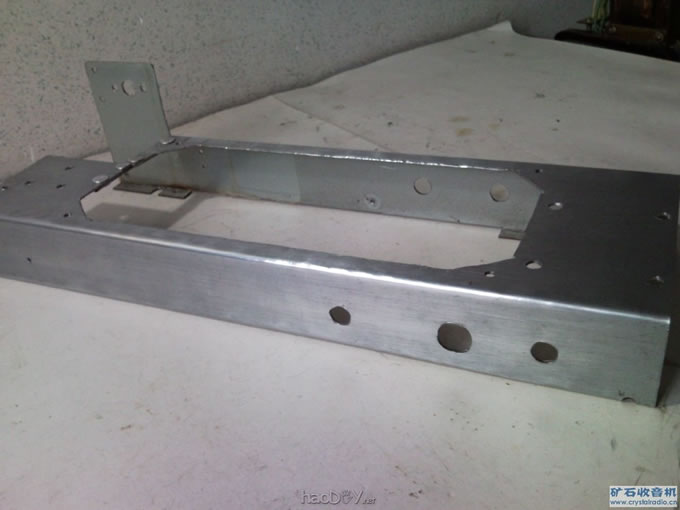

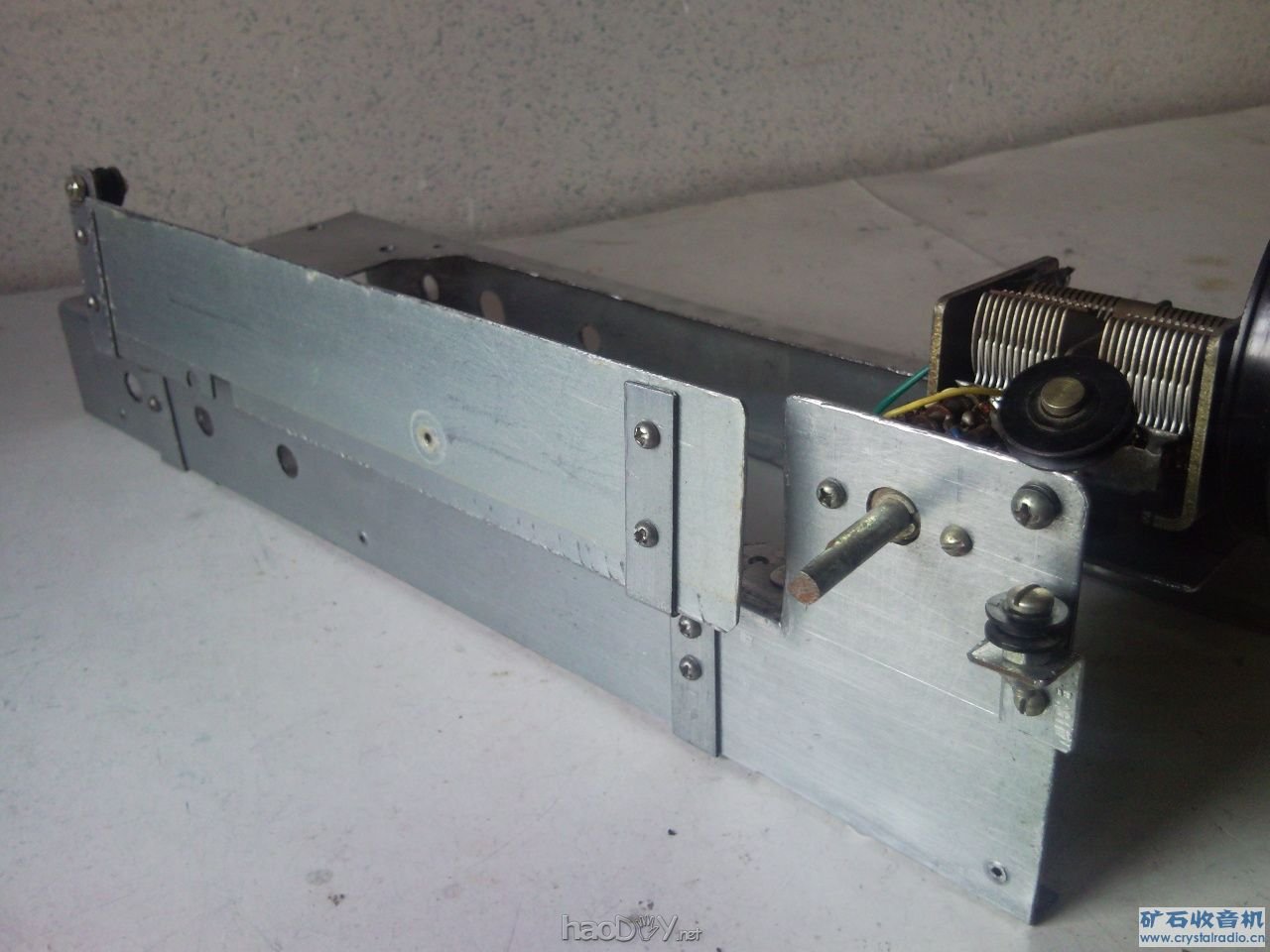

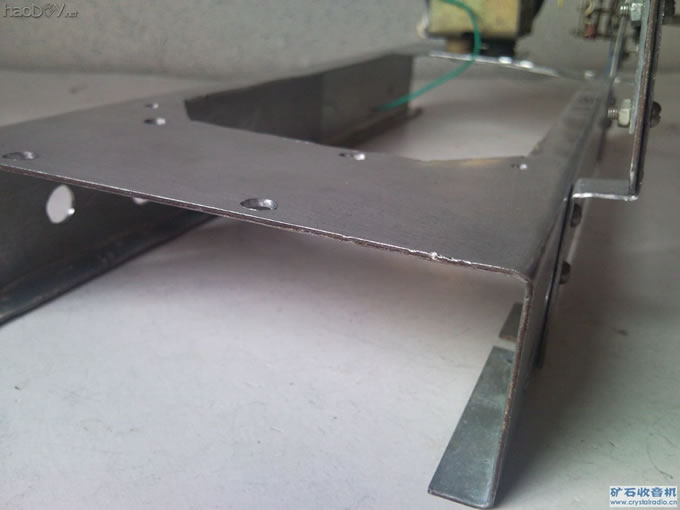

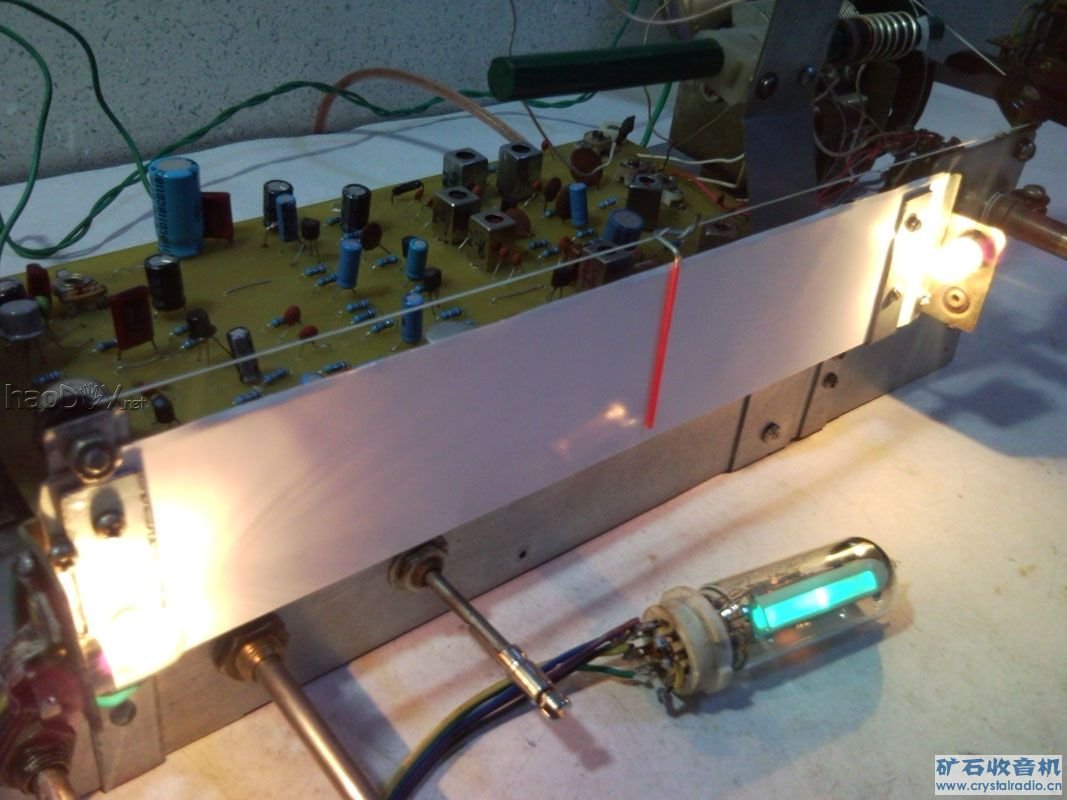

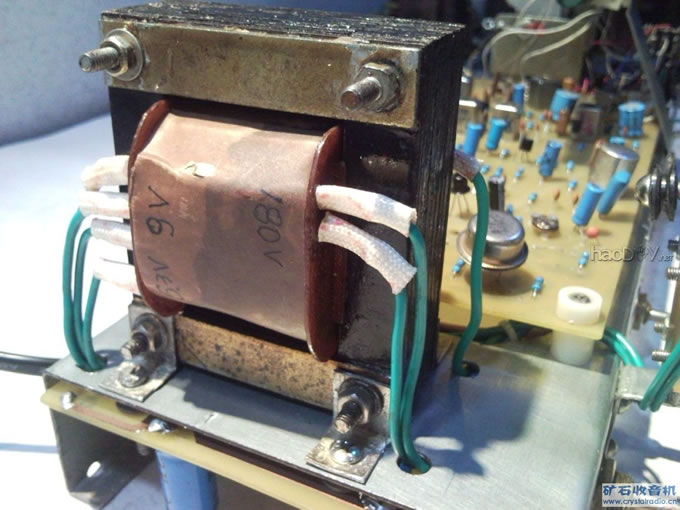

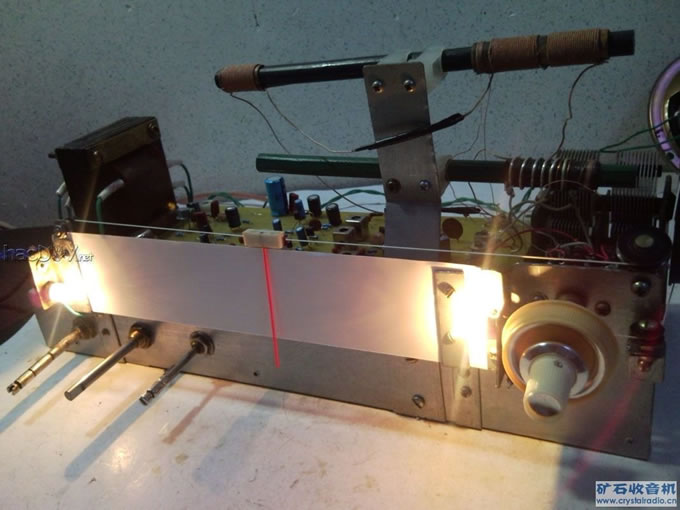

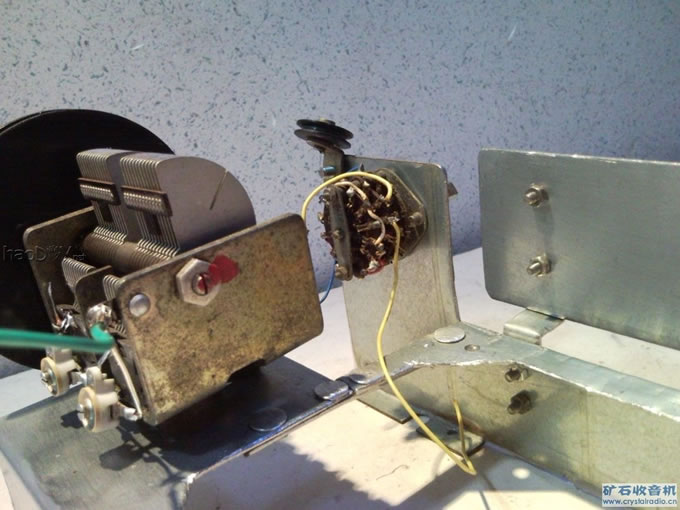

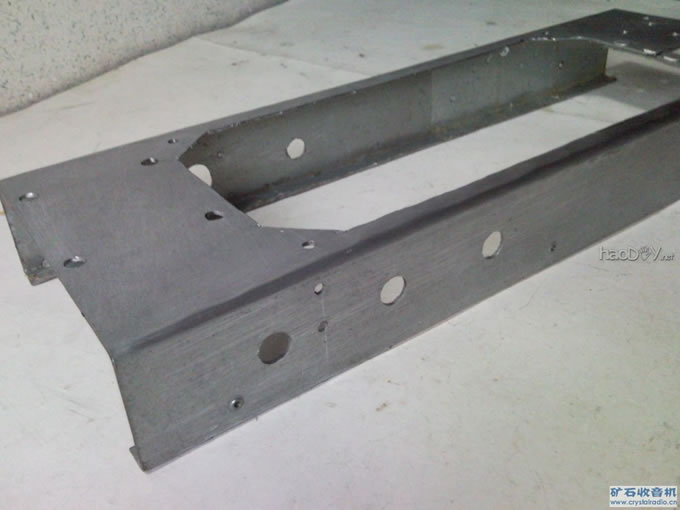

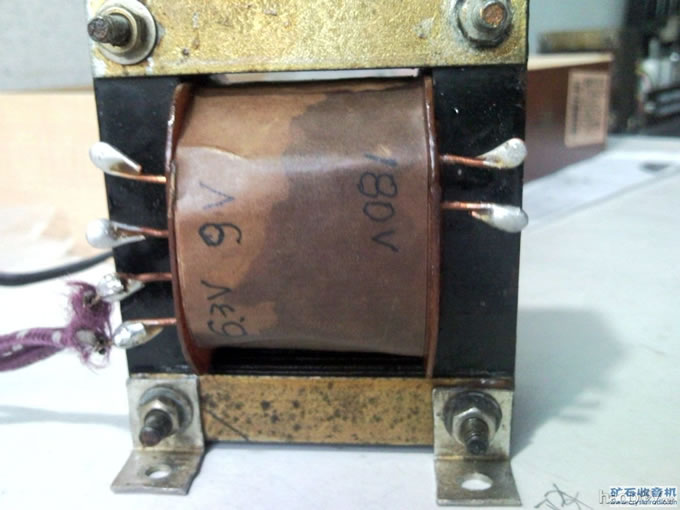

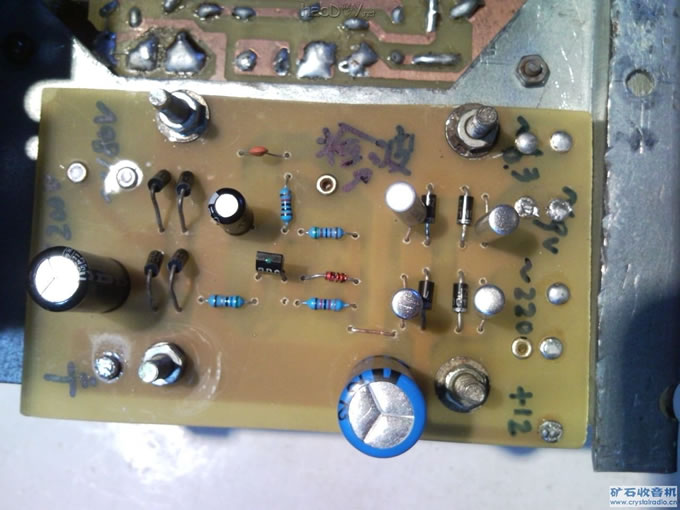

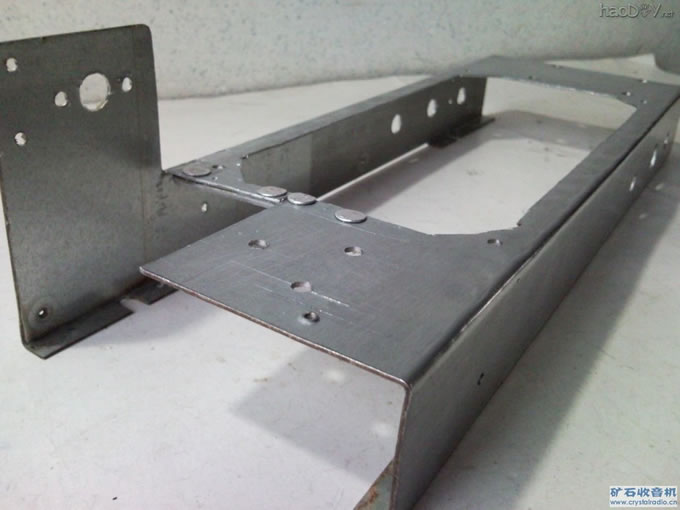

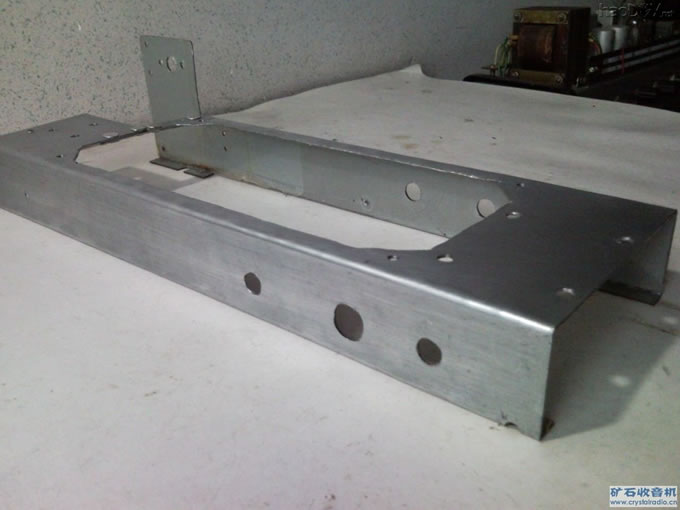

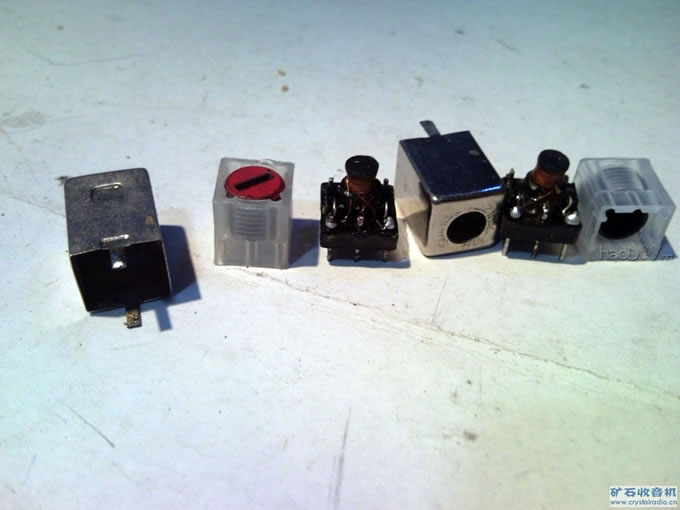

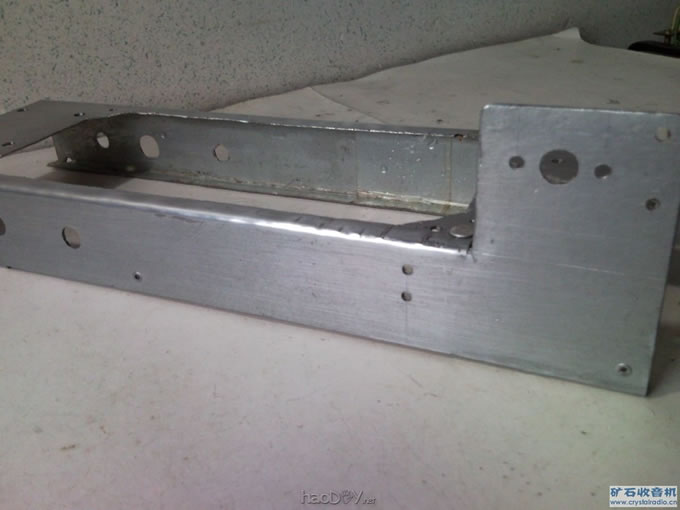

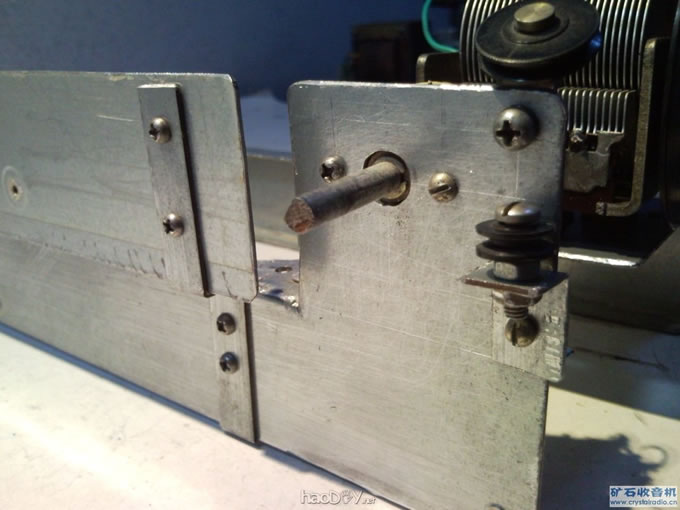

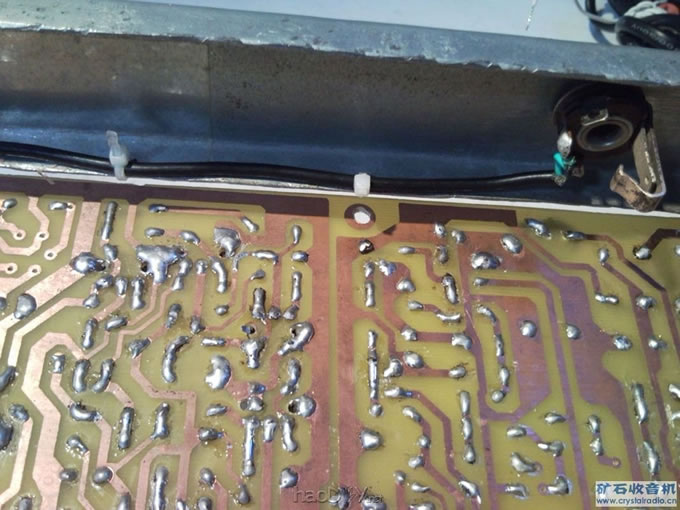

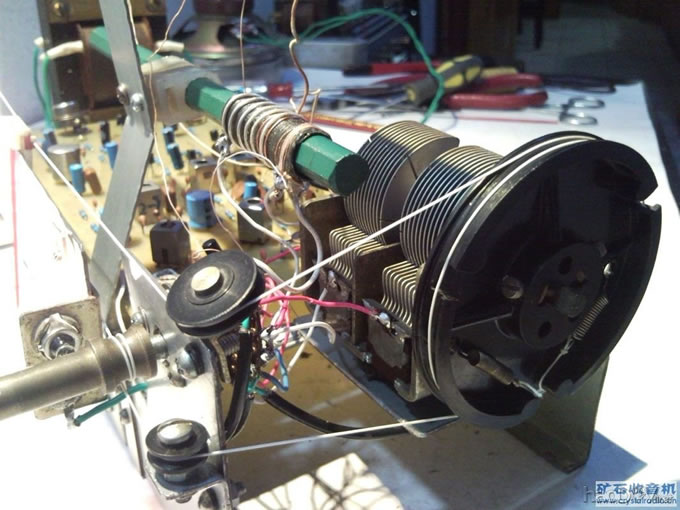

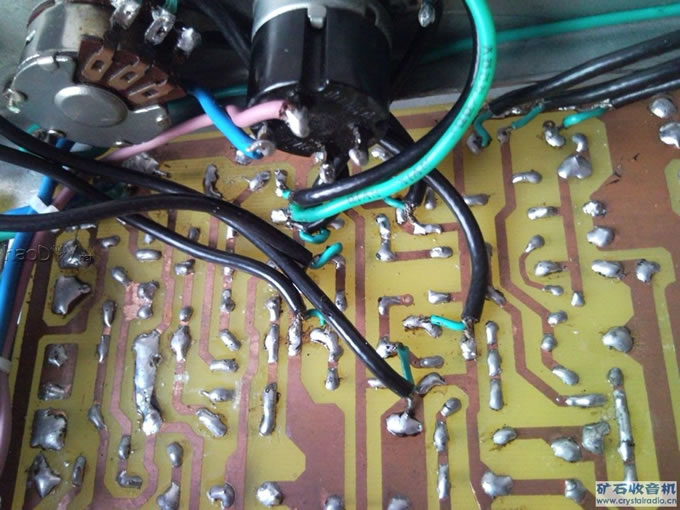

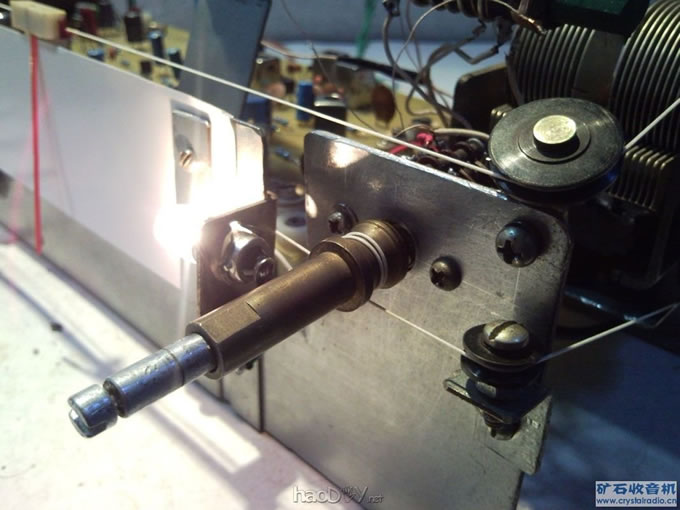

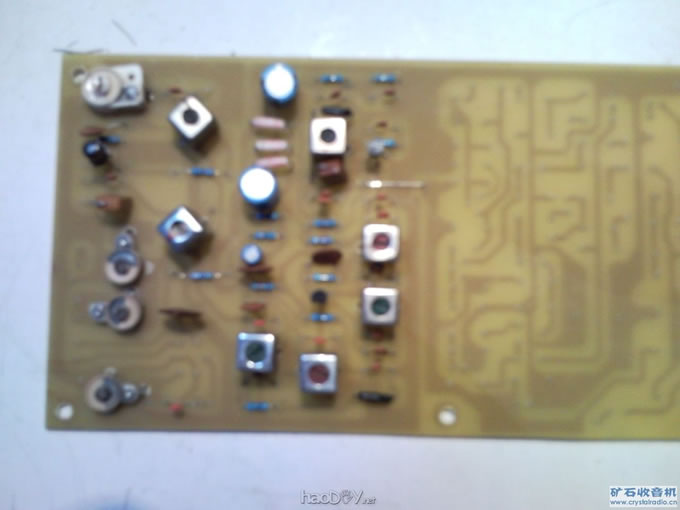

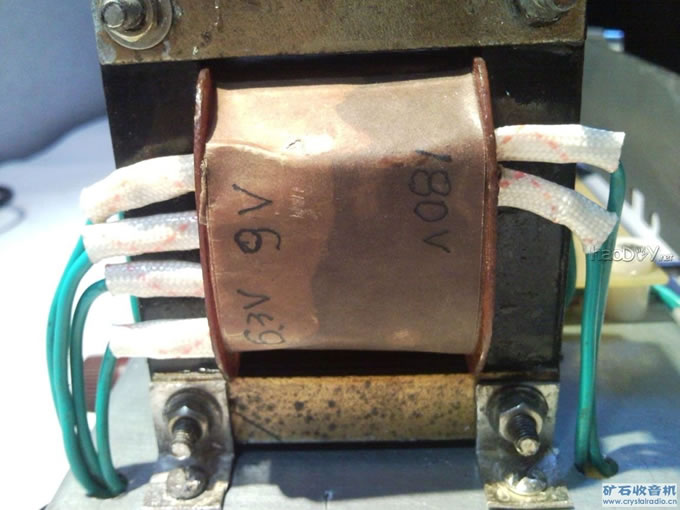

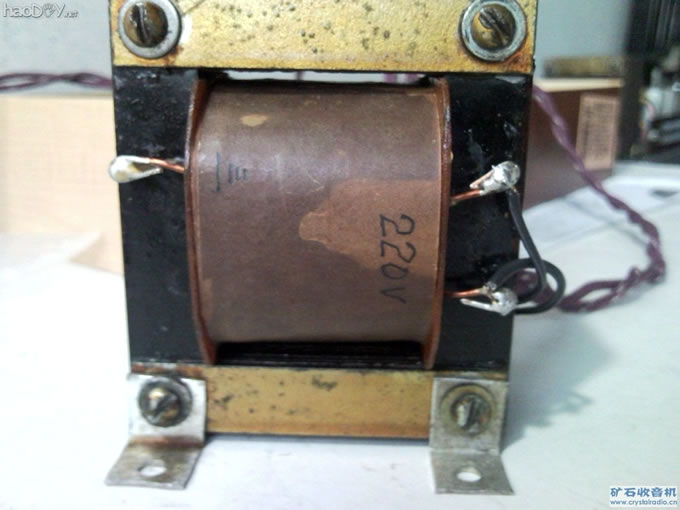

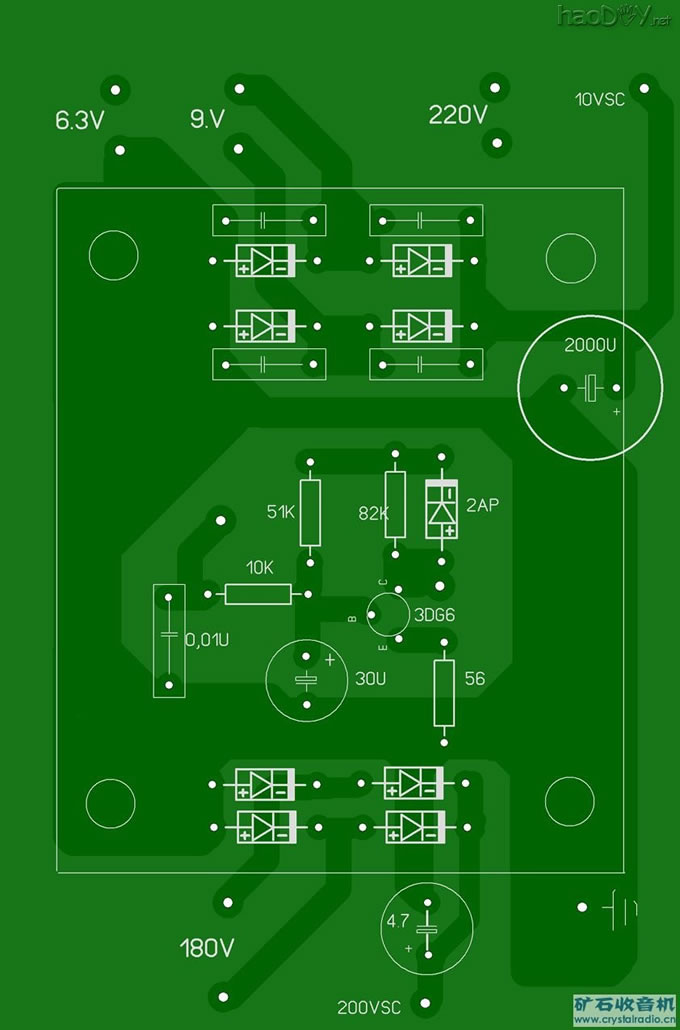

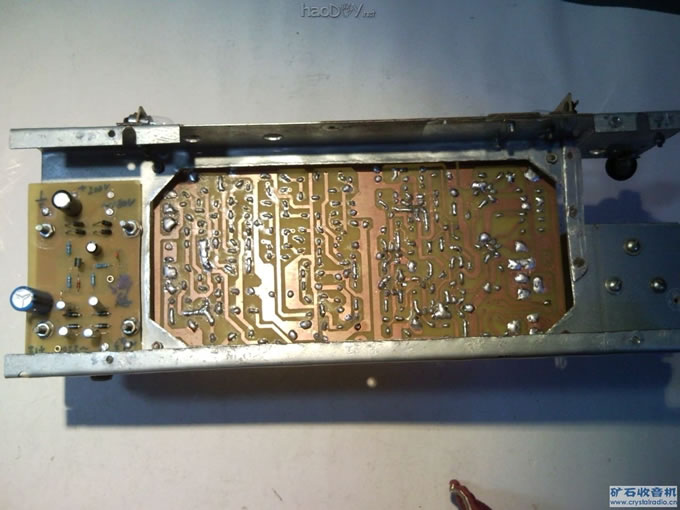

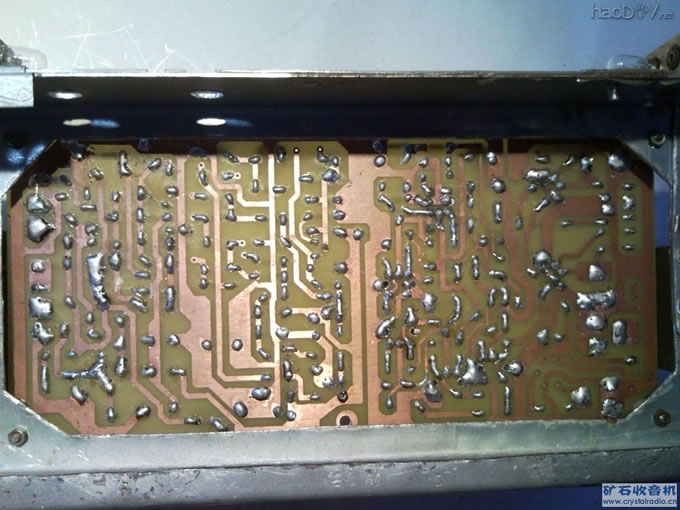

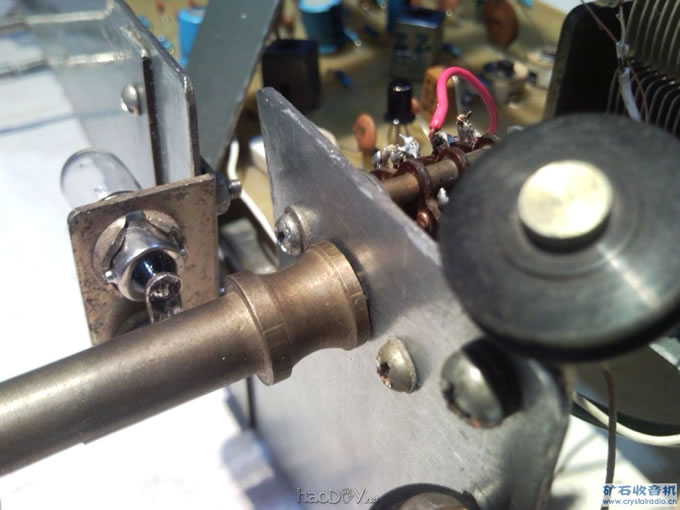

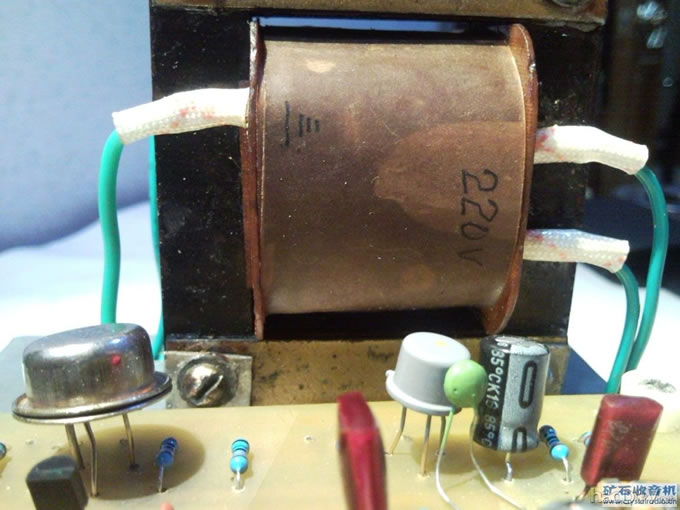

矿坛第一次举行DIY大赛时，我推出《DIY调频调幅四波段收音机》参赛，此机利用了《春雷》605收音板，并不属于完整的DIY作品。作为收音机论坛，研究和制作收音机是再正常不过的事了，所以我这次还是要制作一台收音机。此DIY的收音机也属于胆石结合、不伦不类之列，在晶体管机中依然采用电子管6E2做调谐指示，此机两个波段，一个中波和一个6—18MC短波，其机座、电源变压器、中周、印制板、机壳等硬件全部有本人设计指导和制作。此机正在安装中，今天正在中频校整和统调，效果还需完工后来作总结。请大家随着我的工作进展看该收音机的制作过程吧
-
-
-
-
-
-
-
-
#p#分页标题#e#
-
-
-
-
-
-
-
-
-
-
-
-

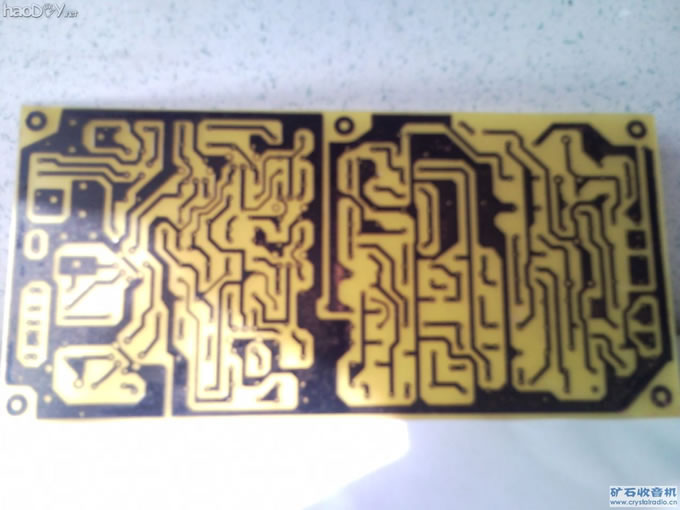

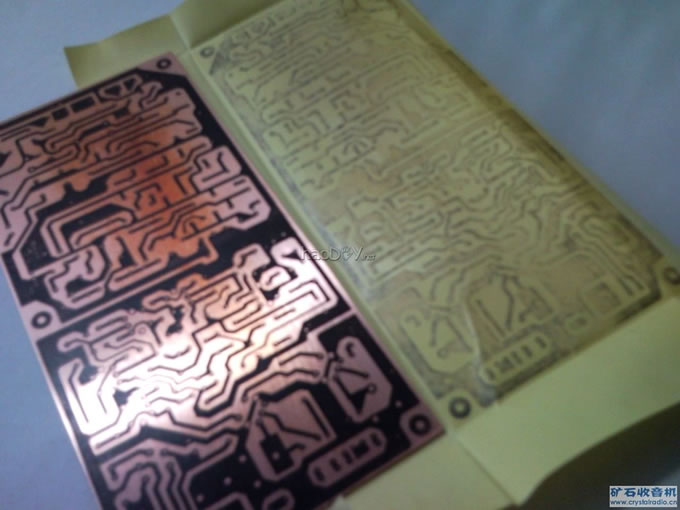

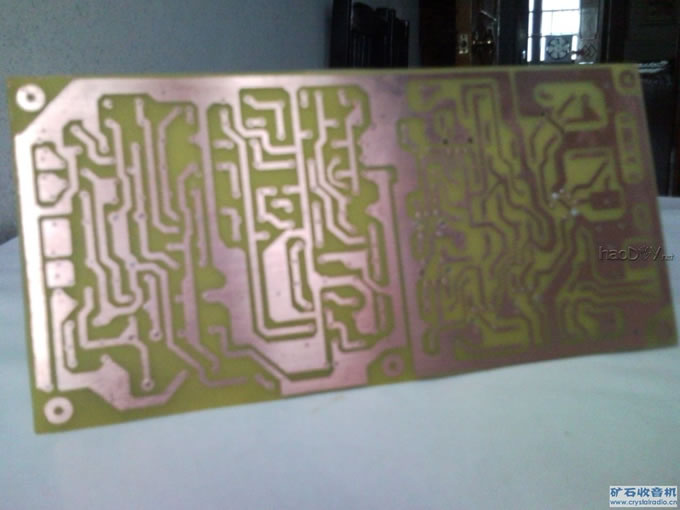

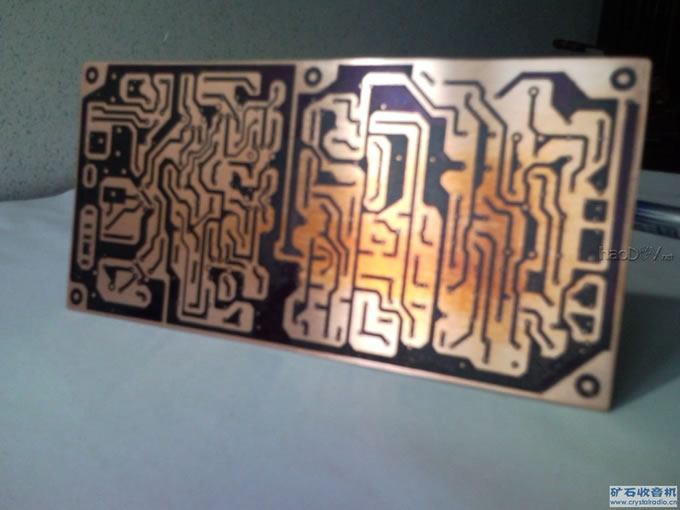

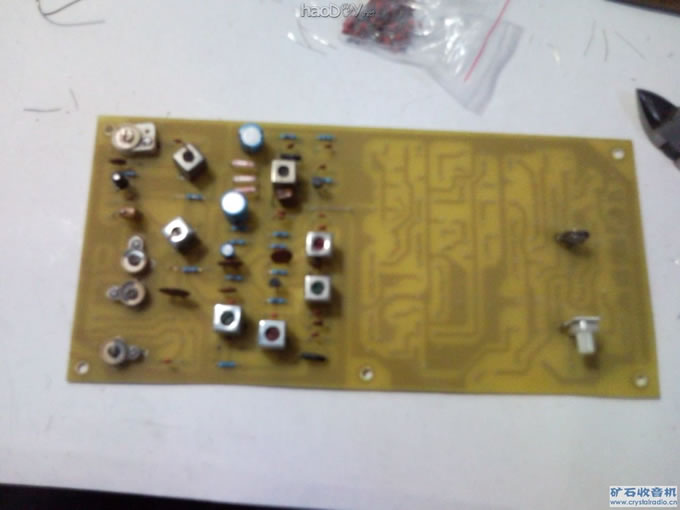

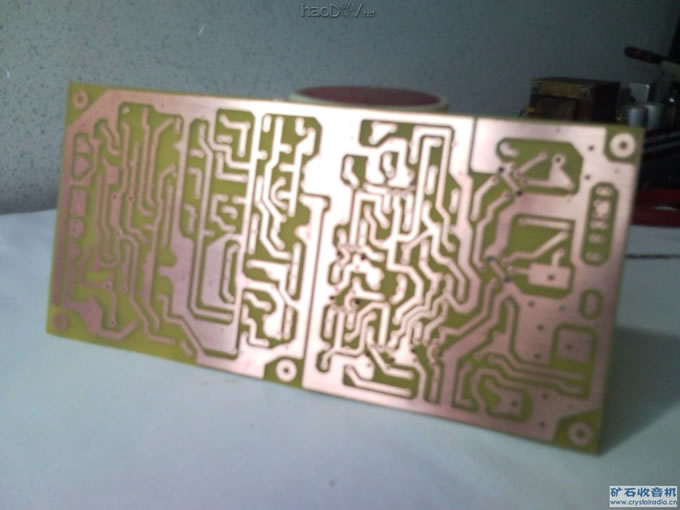

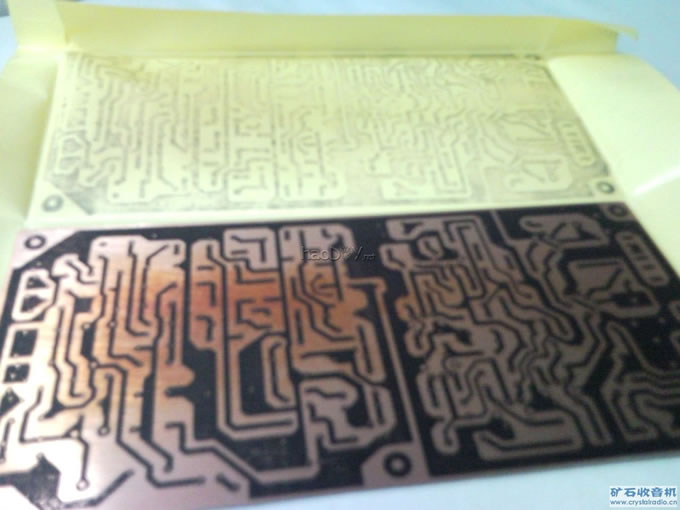

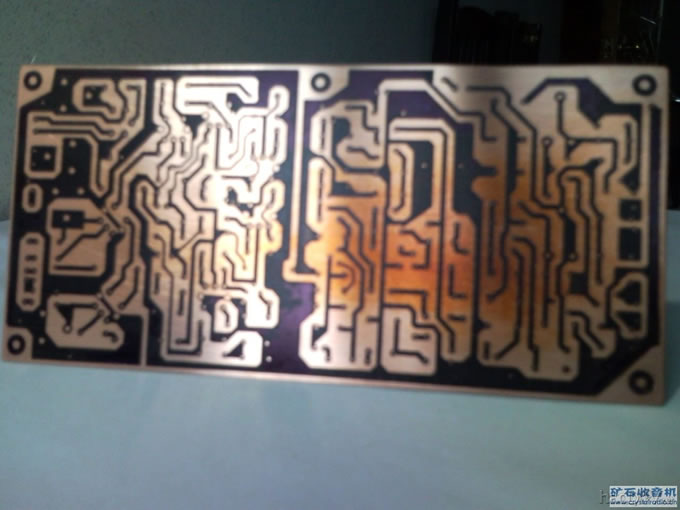

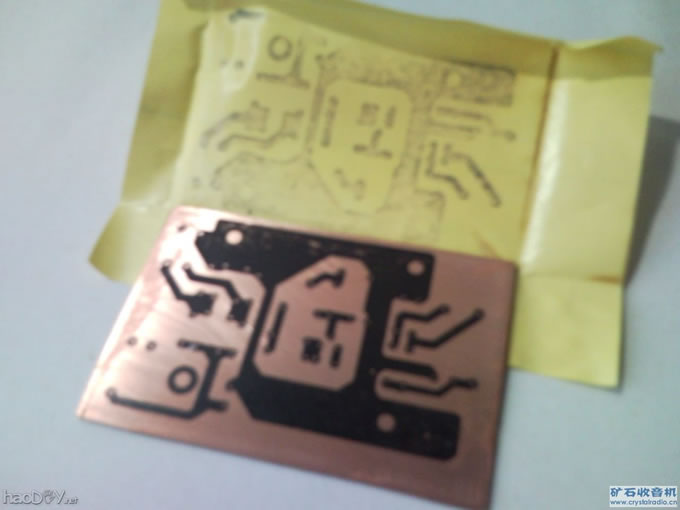

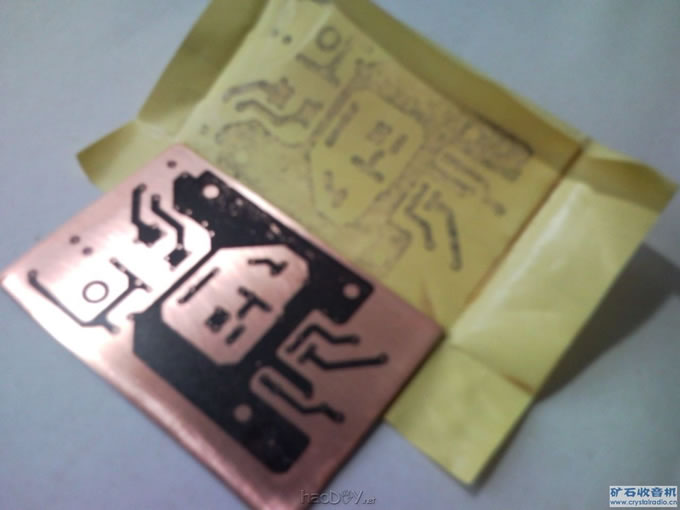

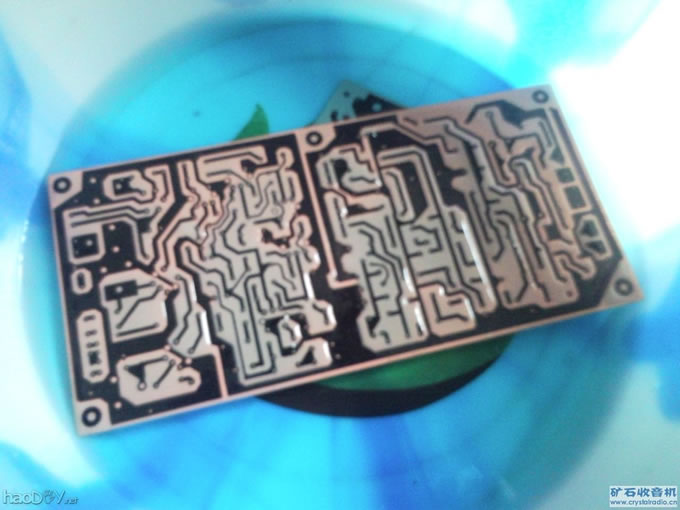

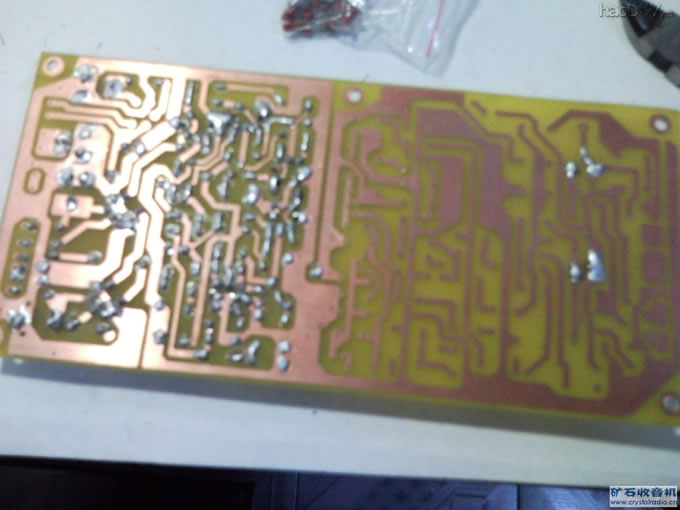

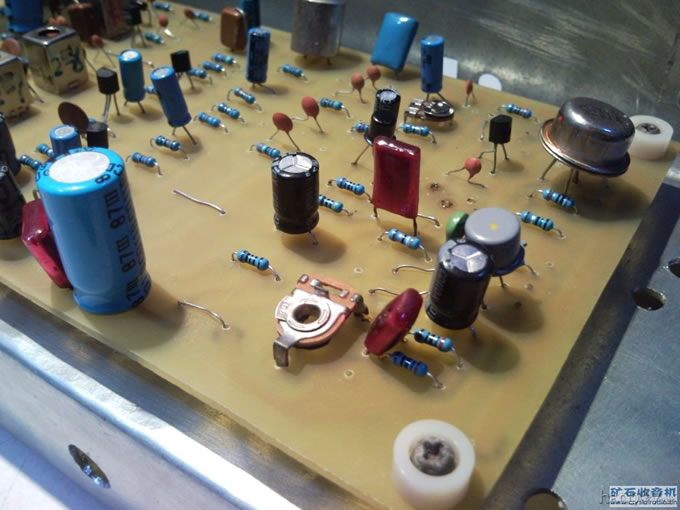

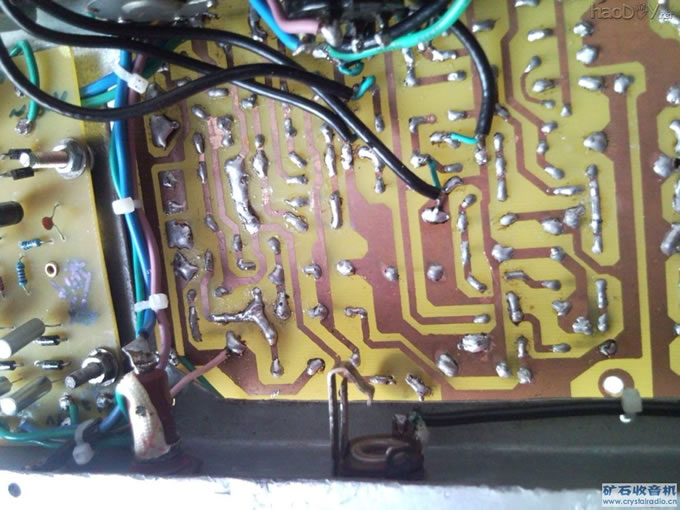

热传印主板2.jpg #p#分页标题#e#(124.57 KB, 下载次数: 32)
-
-
-
-
-
-
-
-
-
-
 #p#分页标题#e#
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
#p#分页标题#e#
-
-
-
-
-
-
-
-
-
-
-
#p#分页标题#e#
-
-
-
-
-
-
-
-
-
-
#p#分页标题#e#
-
-
-
-
-
-
-
-
-
-
#p#分页标题#e#
-
-
-
-
-
-
-
-
-
-
-
-
SNC01468.jpg #p#分页标题#e#(141.98 KB, 下载次数: 35)
-
-
-
-
-
-
-
-
-
-
 #p#分页标题#e#
-
-
|

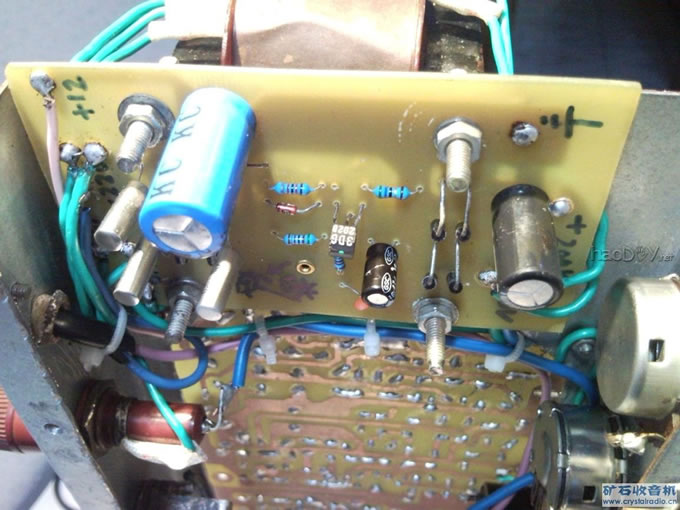

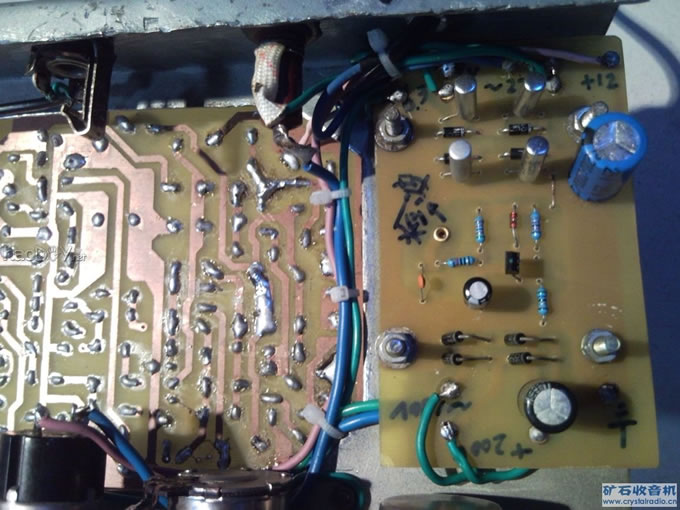

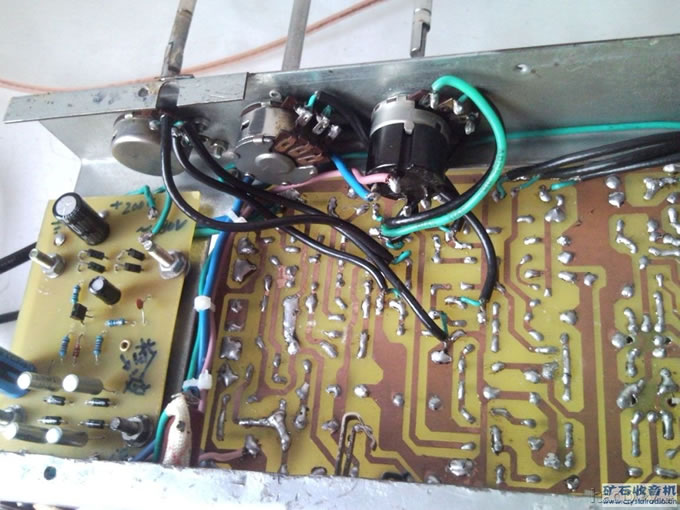

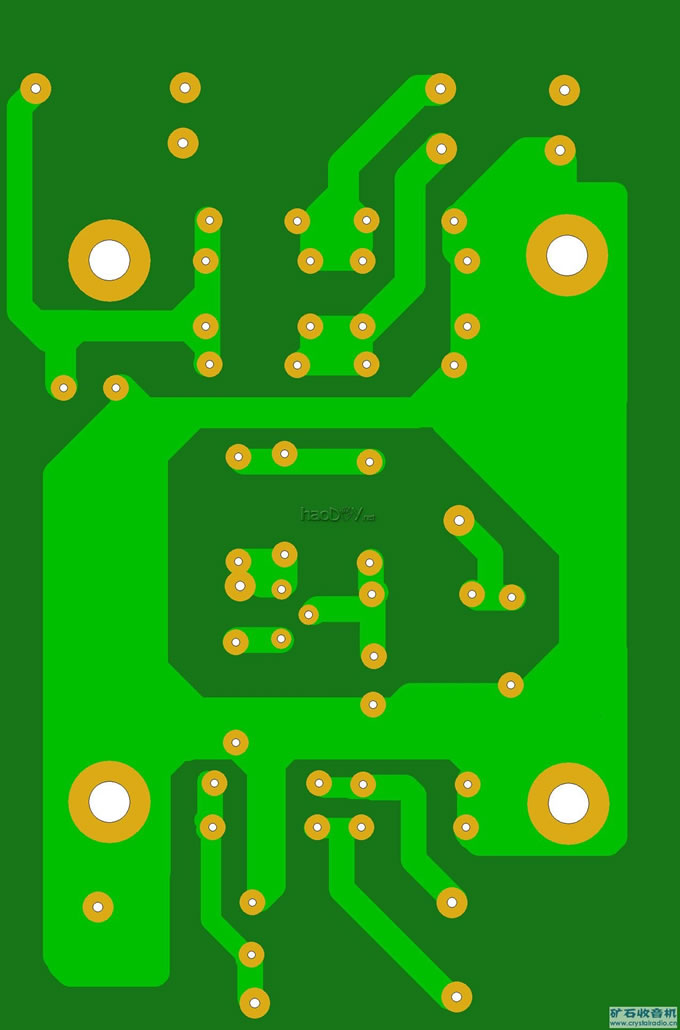

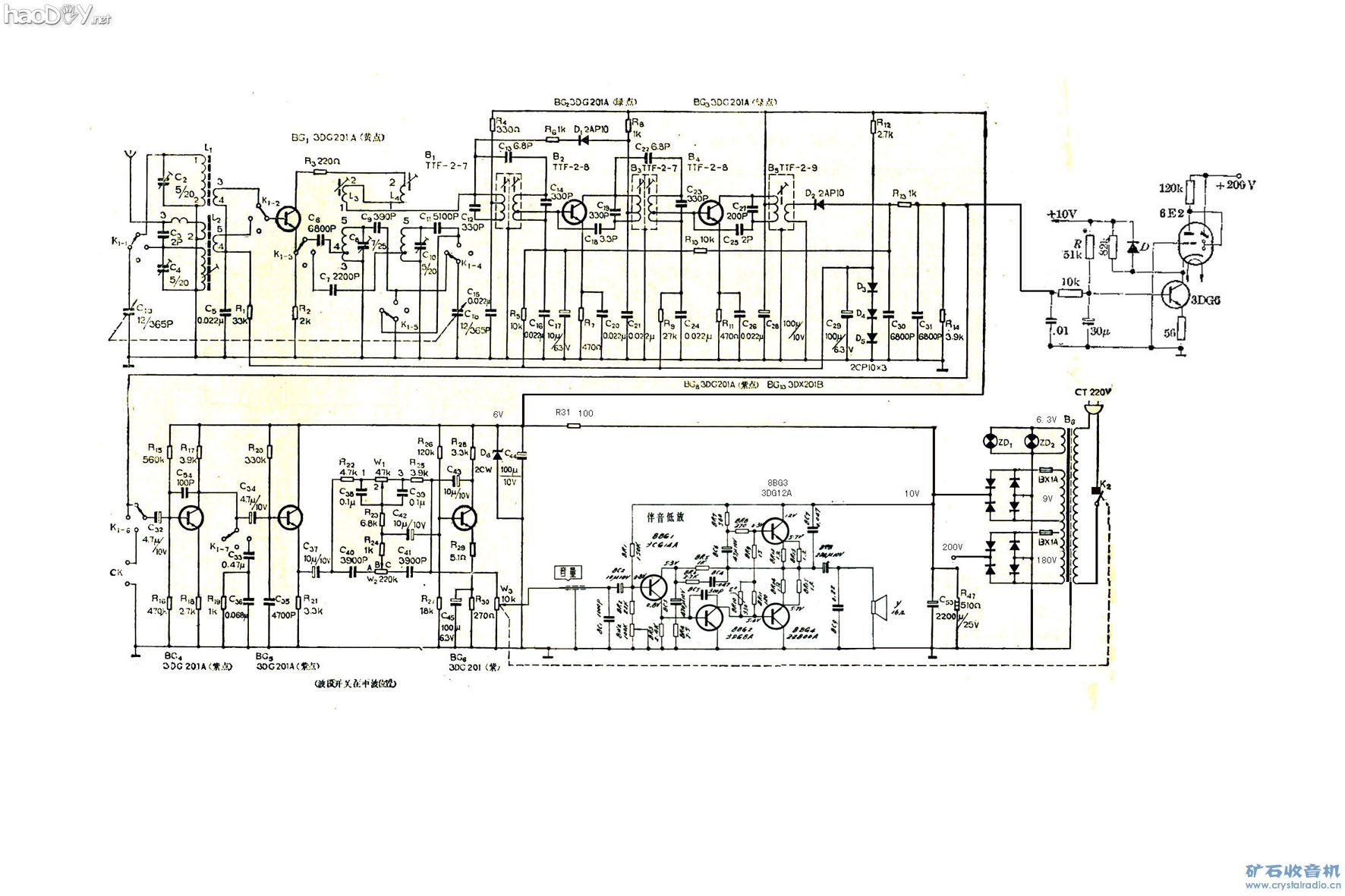

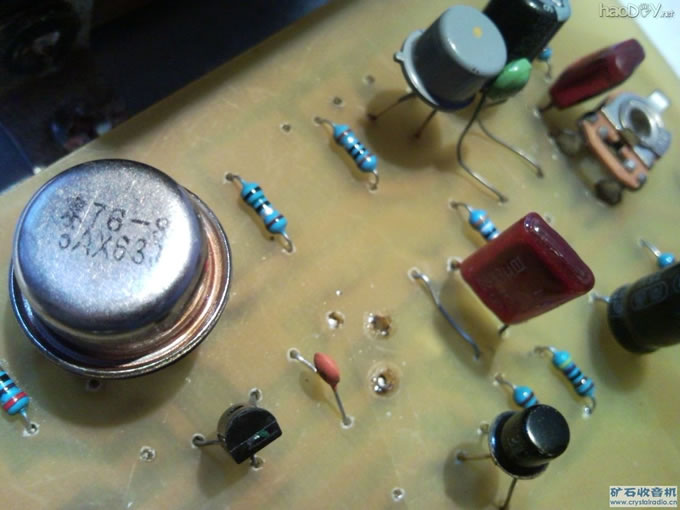

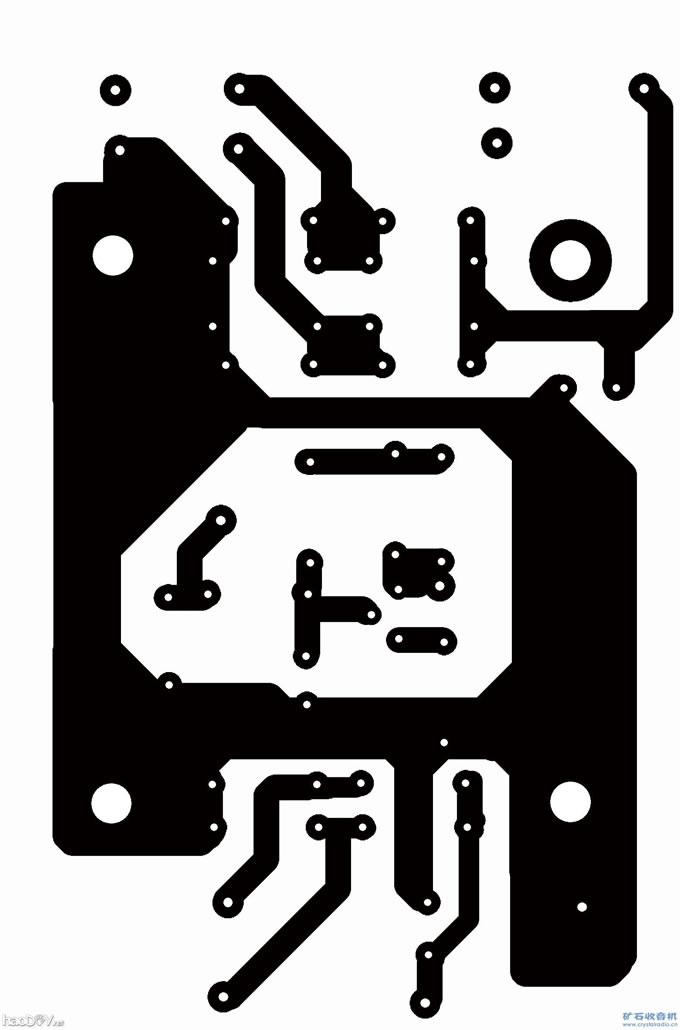

在调试功放过程中，发现功放有短路情况，即将其功放达林顿改为对管功放，电路图如下。 |
-
-
|

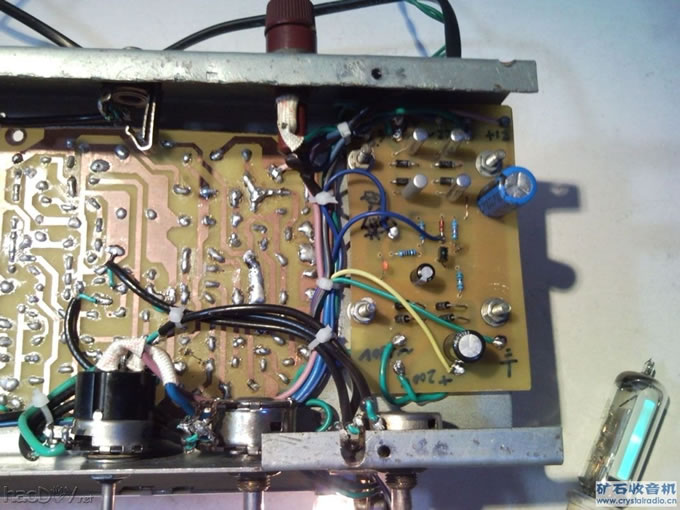

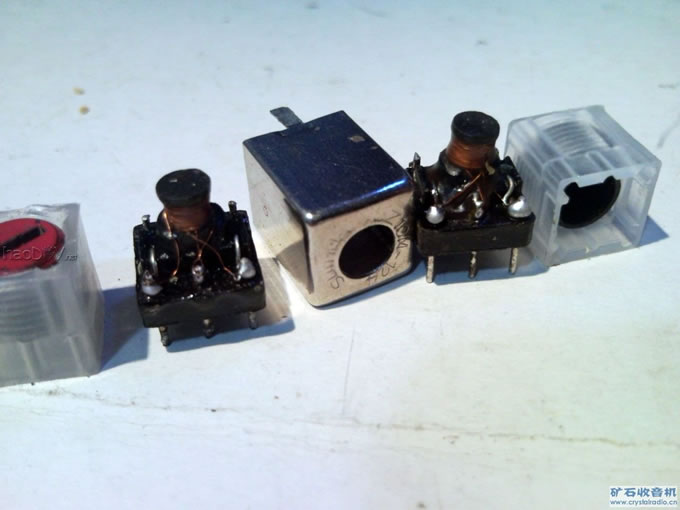

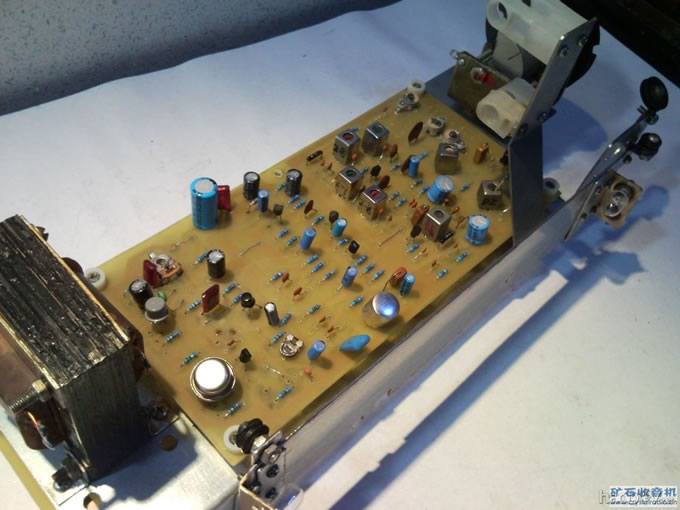

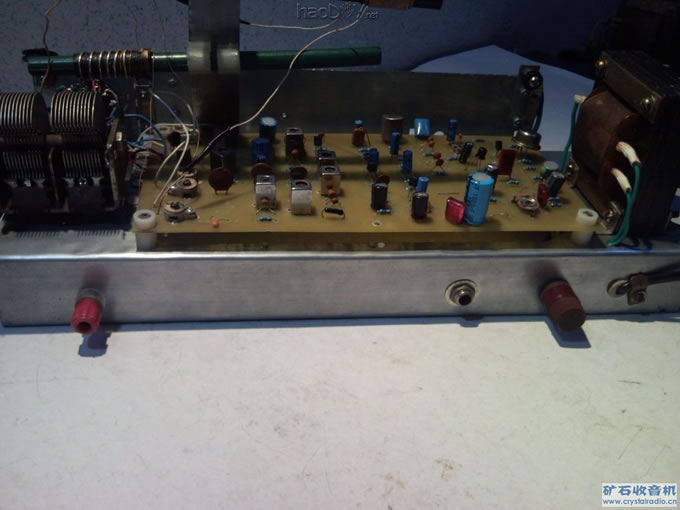

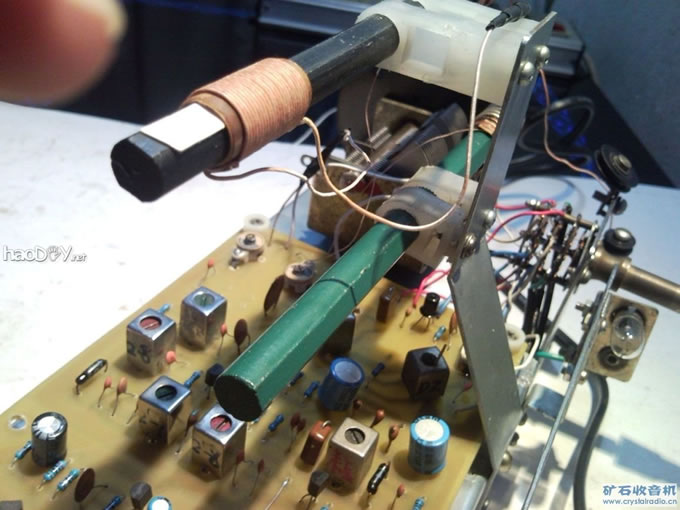

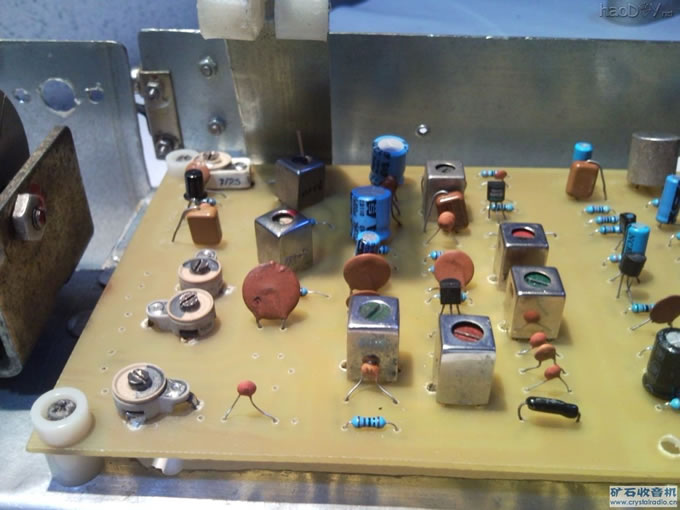

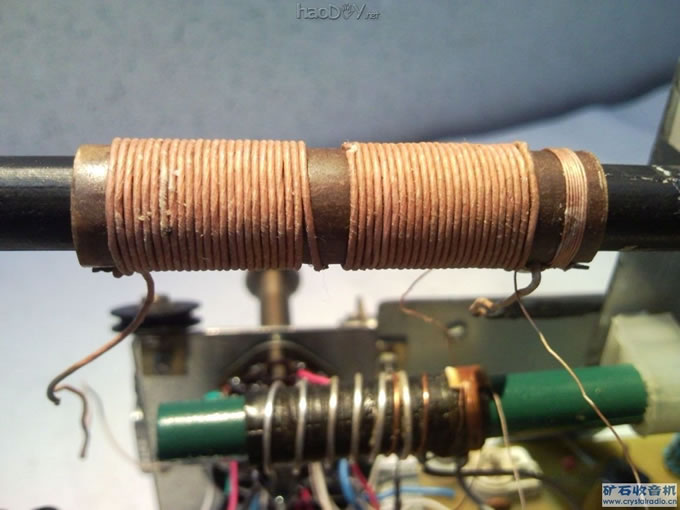

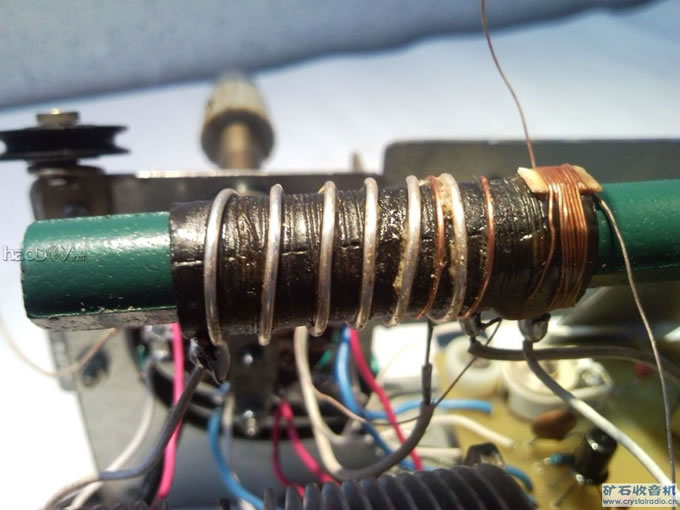

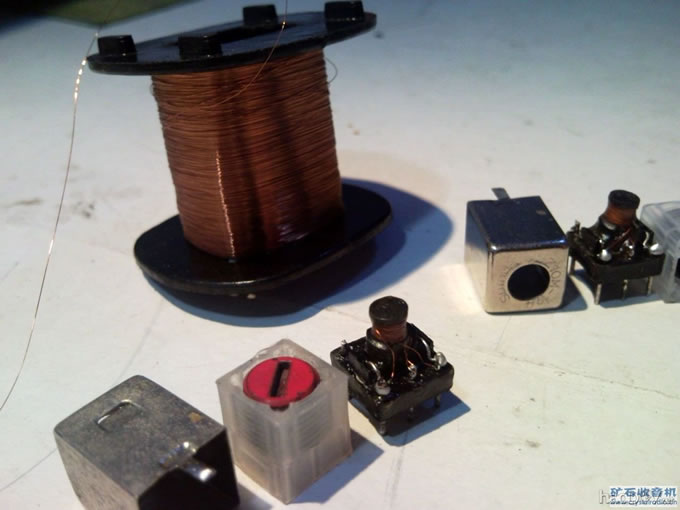

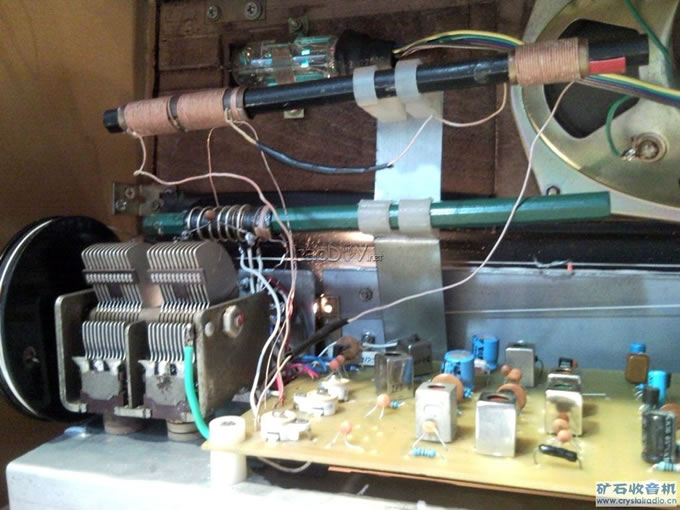

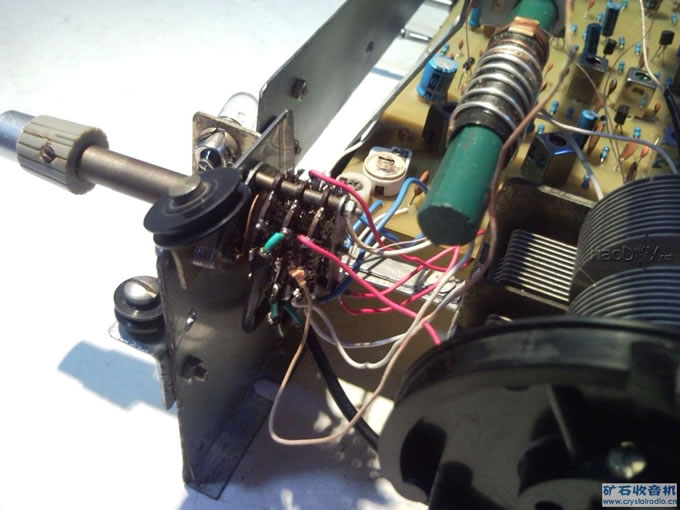

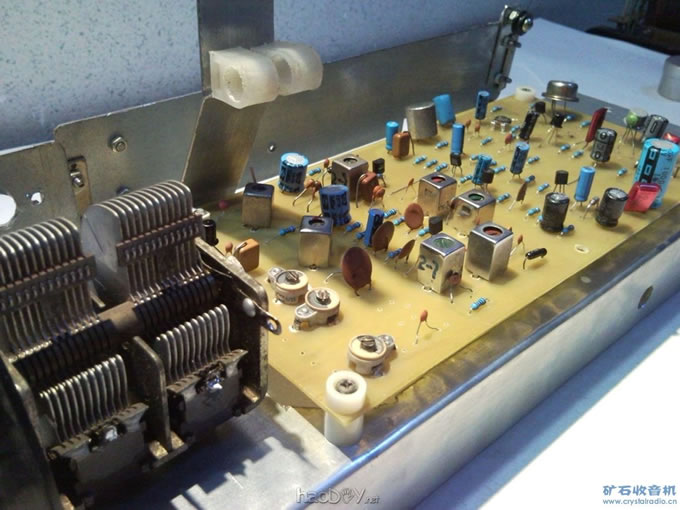

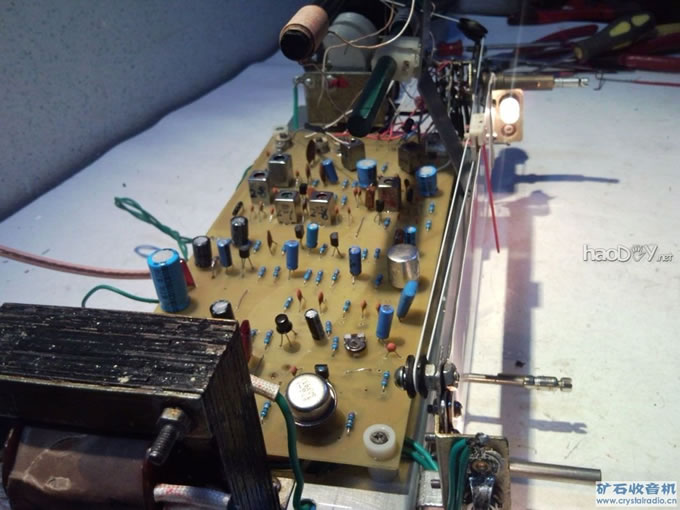

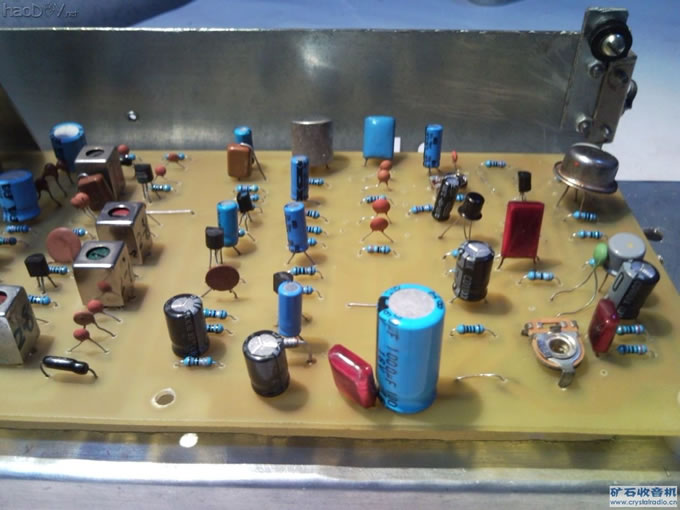

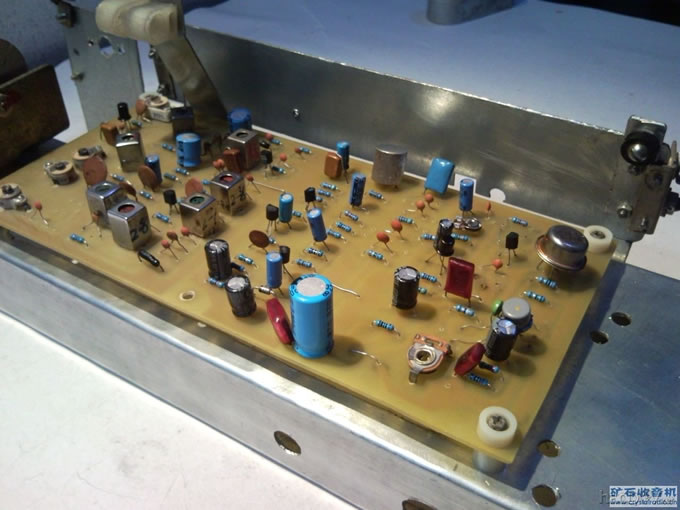

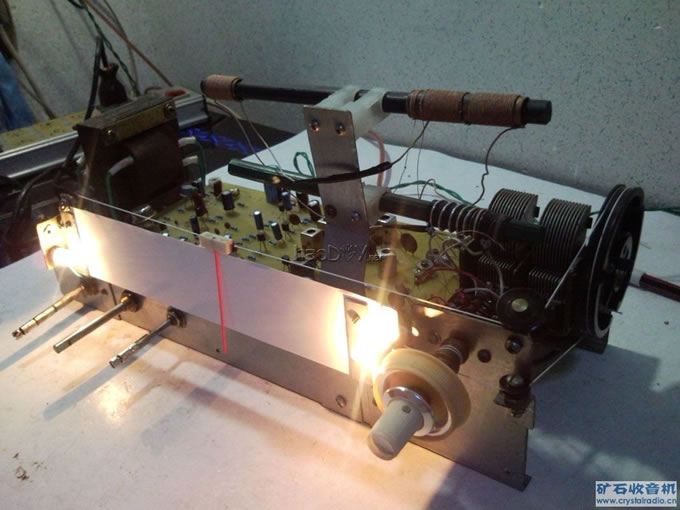

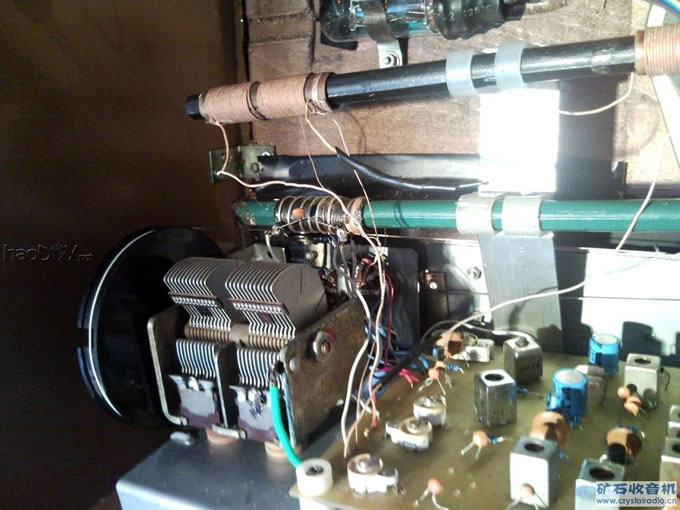

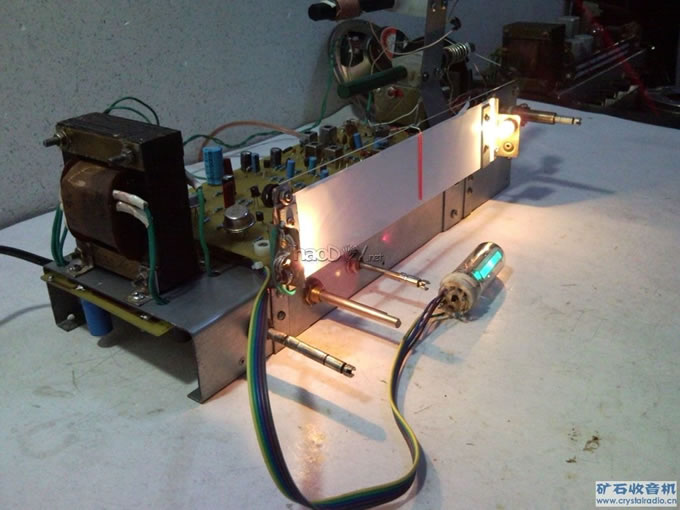

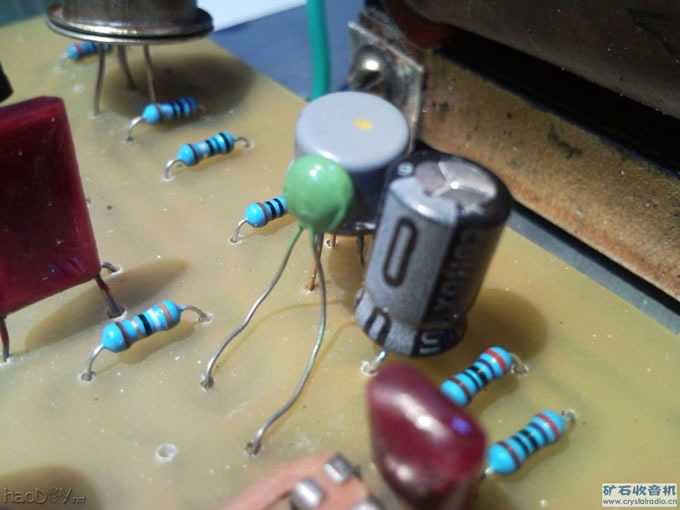

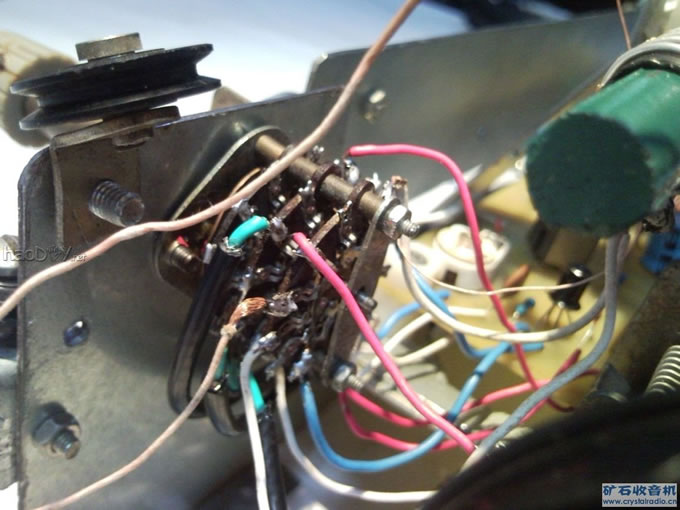

几天中午采用信号发生器对中频进行校整，经调整中周线圈和谐振电容后中频正常，但变频不起振，再将中波和短波的震荡线圈的次级掉头后变频起振了，中短波都能收到电台信号，晚上再细调。 |
-
-
-
-
-
-
SNC01491.jpg #p#分页标题#e#(104.24 KB, 下载次数: 33)
-
-
-
-
-
-
-
-
-
-
#p#分页标题#e#
-
-
-
-
-
-
-
-
-
-
#p#分页标题#e#
-
-
-
-
-
-
-
-
-
-
 #p#分页标题#e#
-
-
-
-
-
-
|

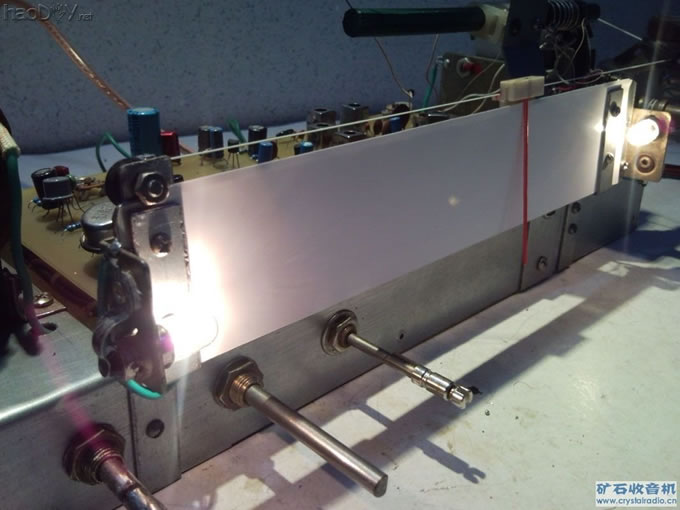

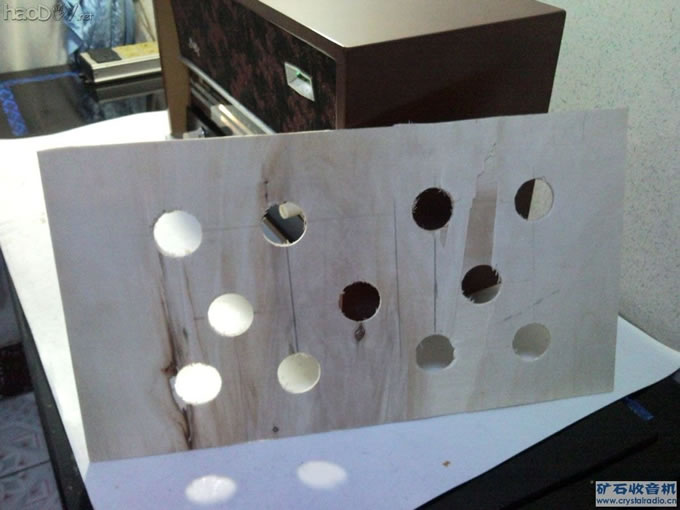

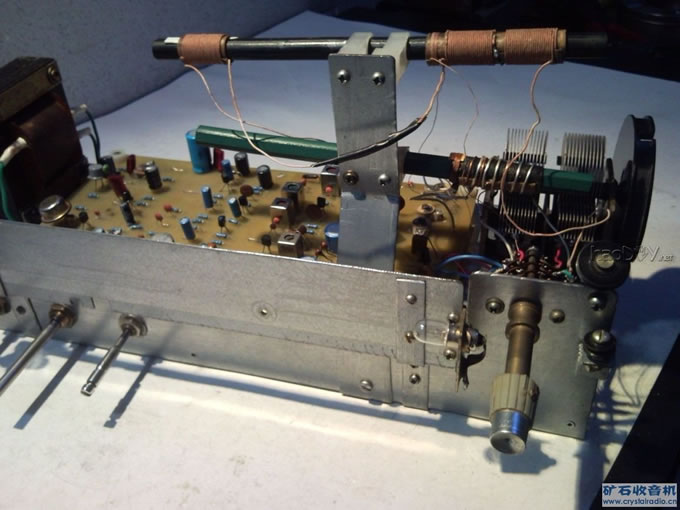

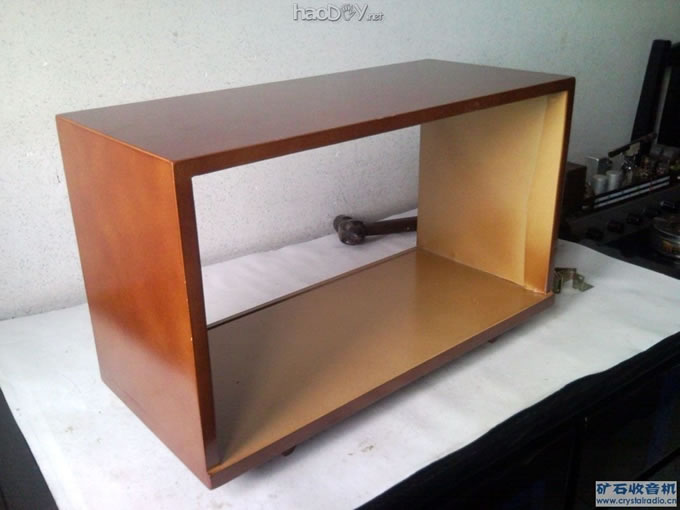

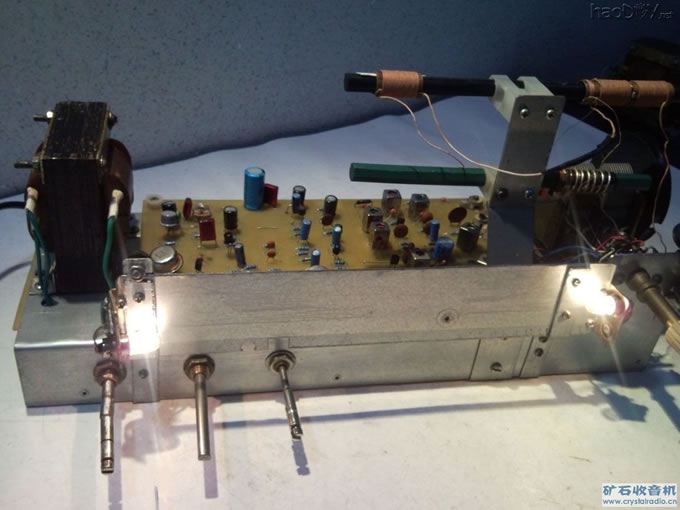

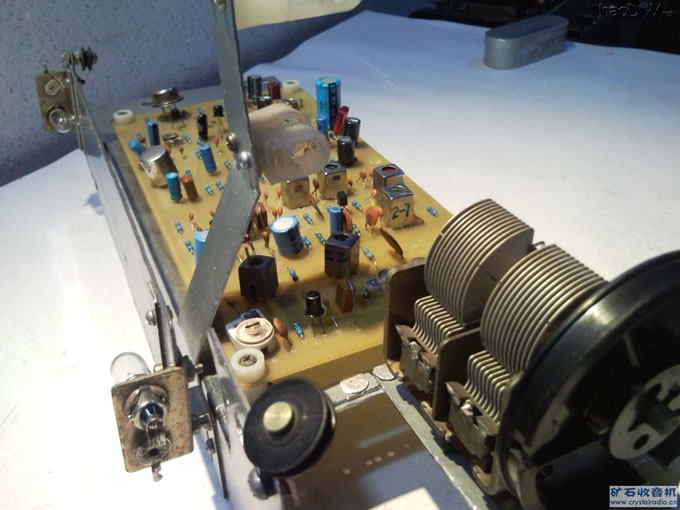

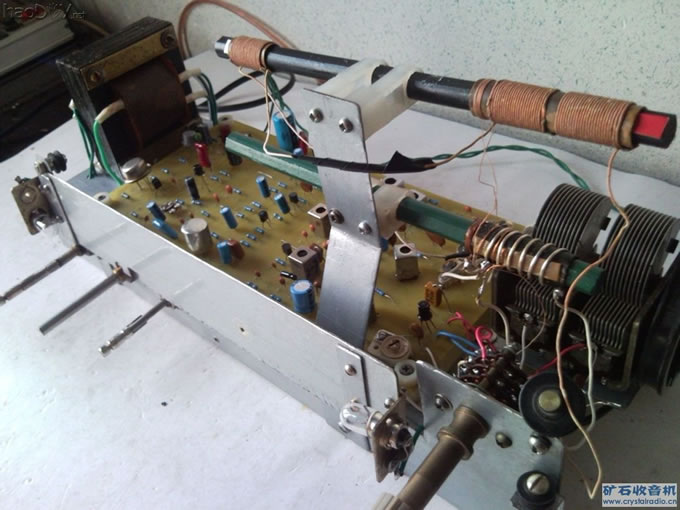

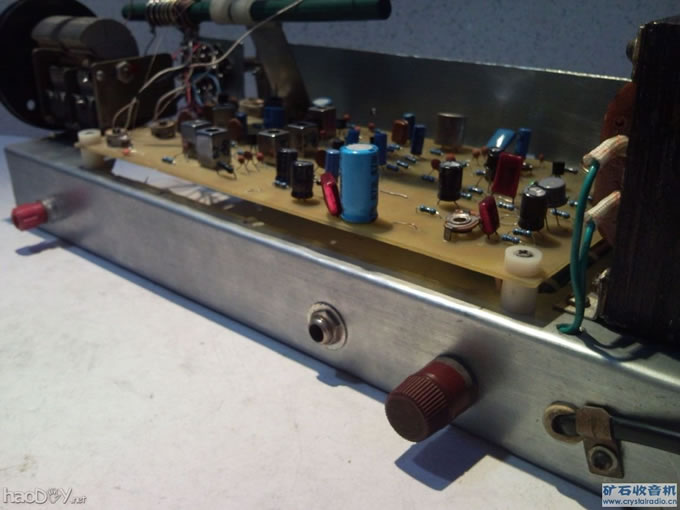

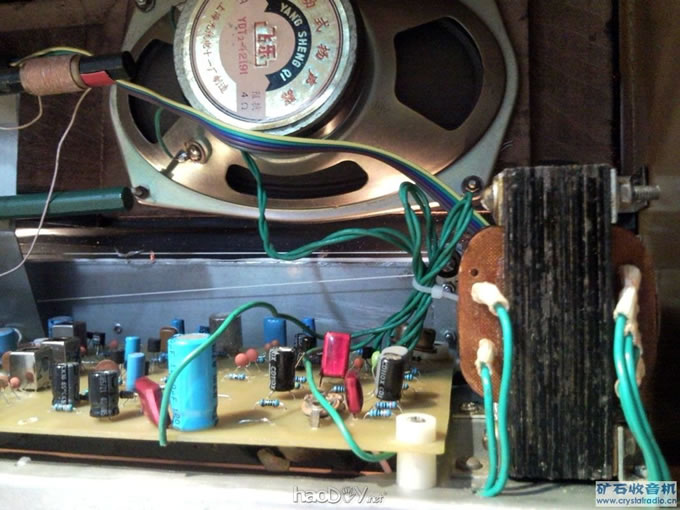

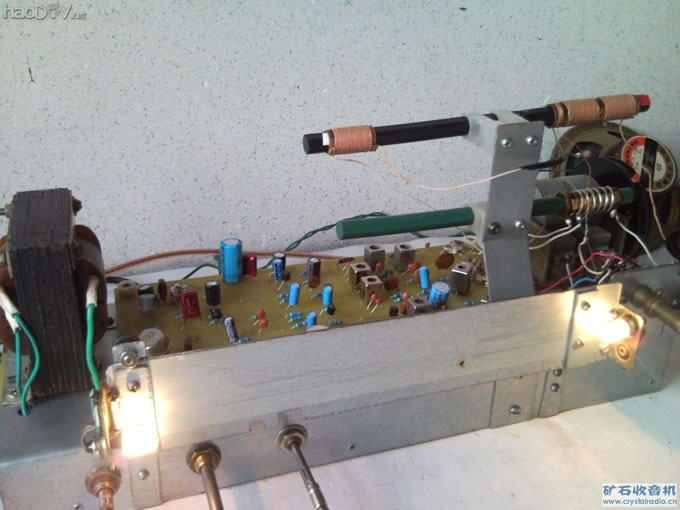

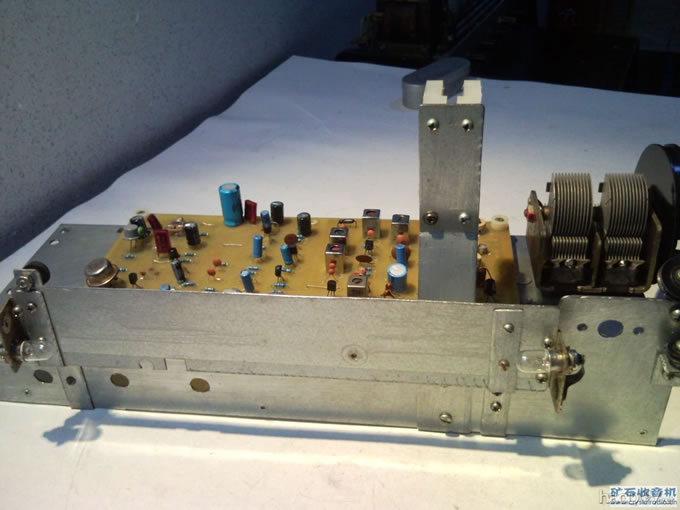

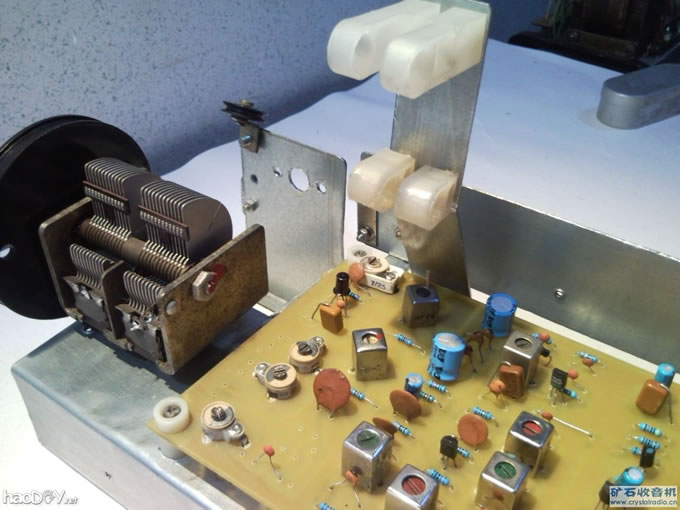

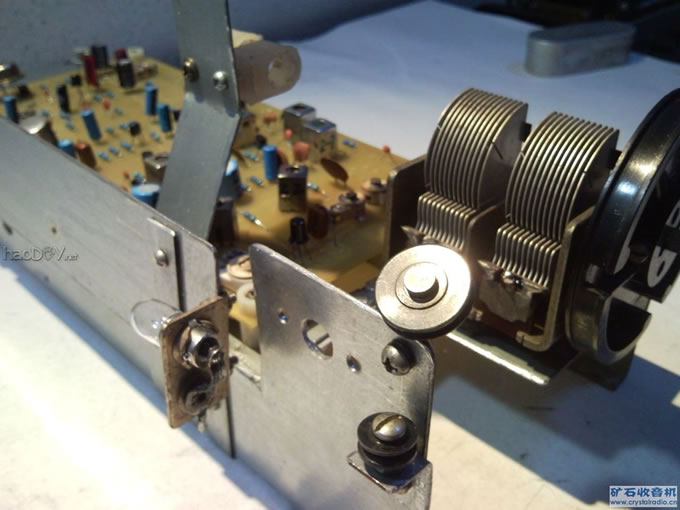

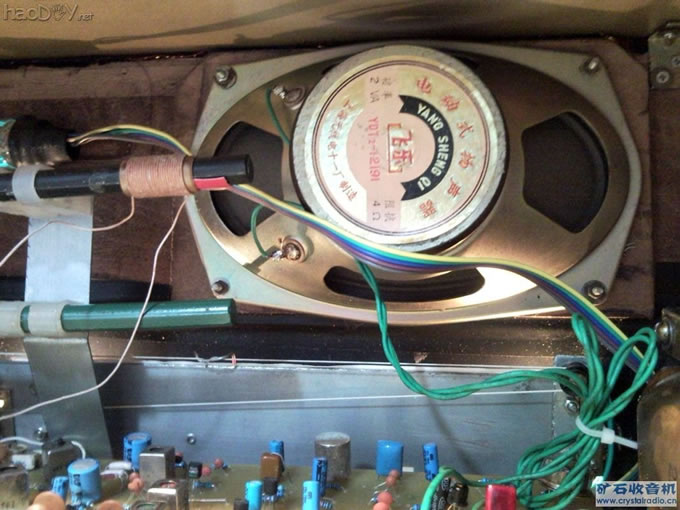

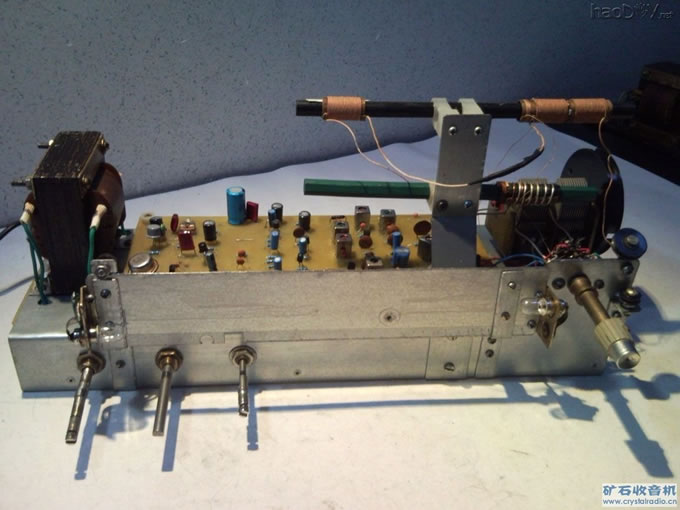

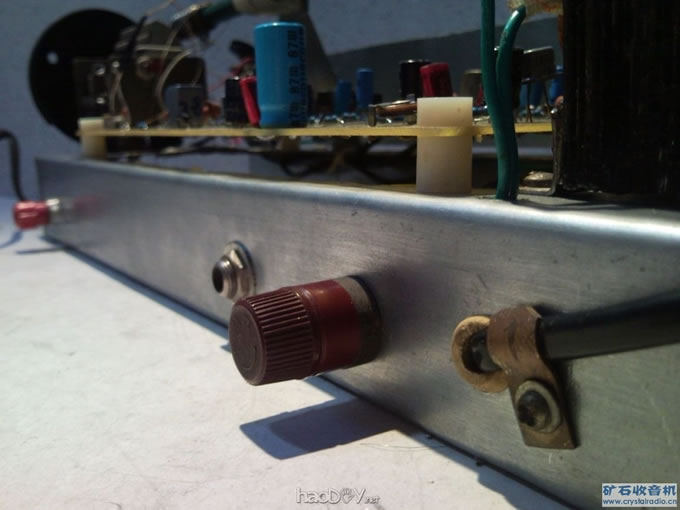

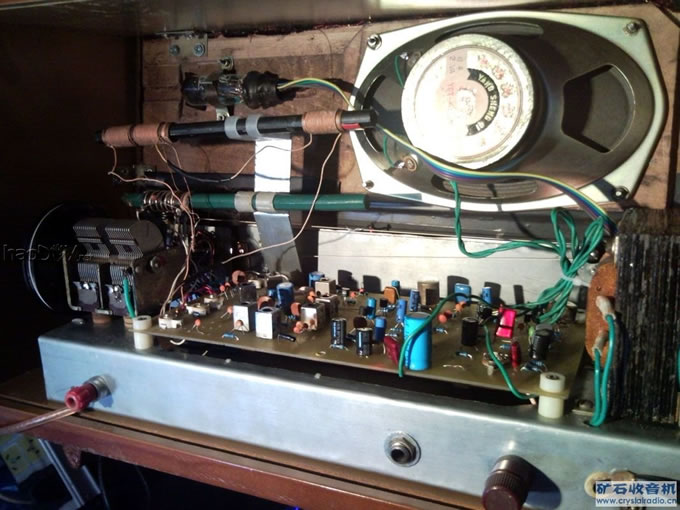

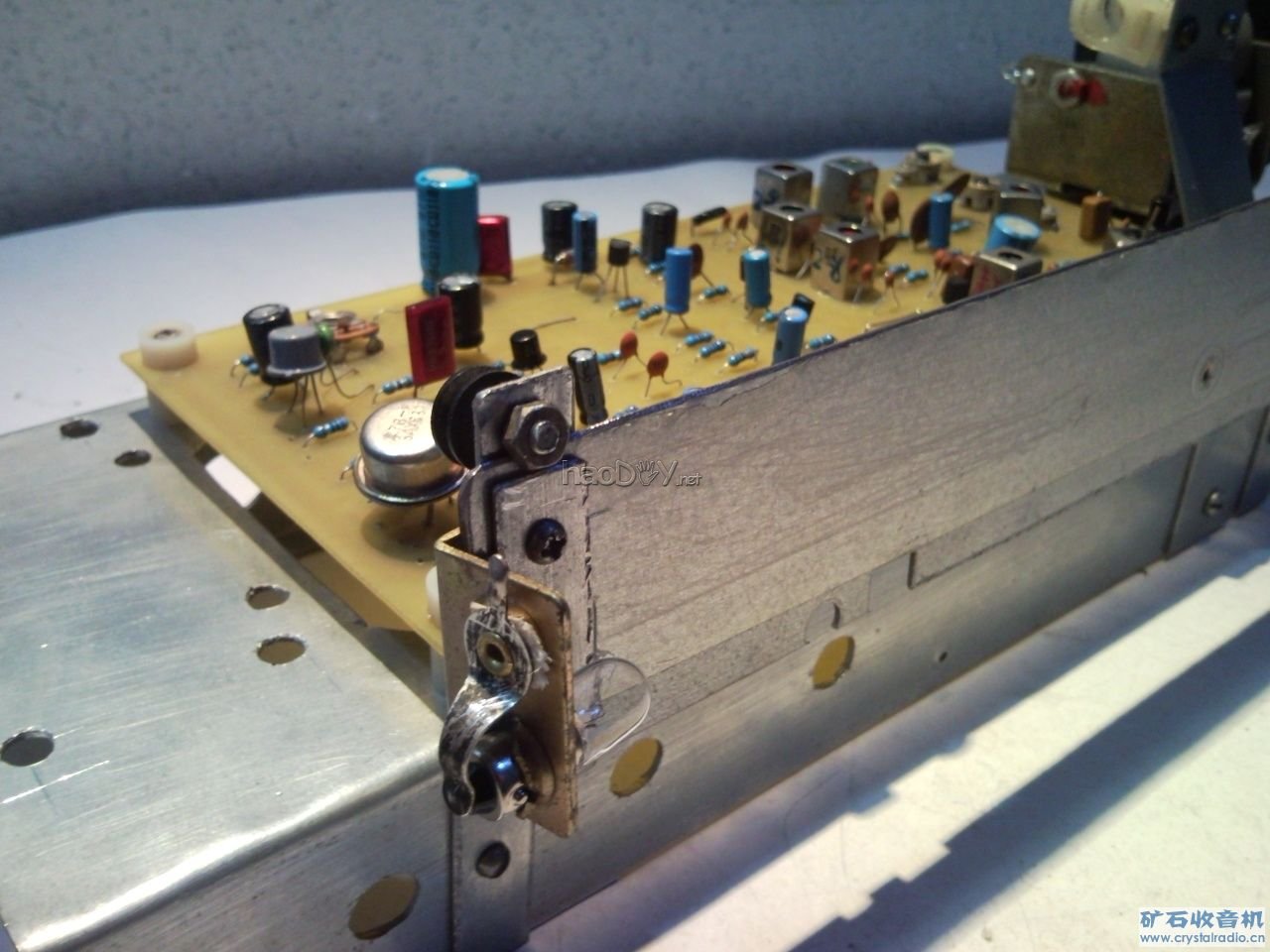

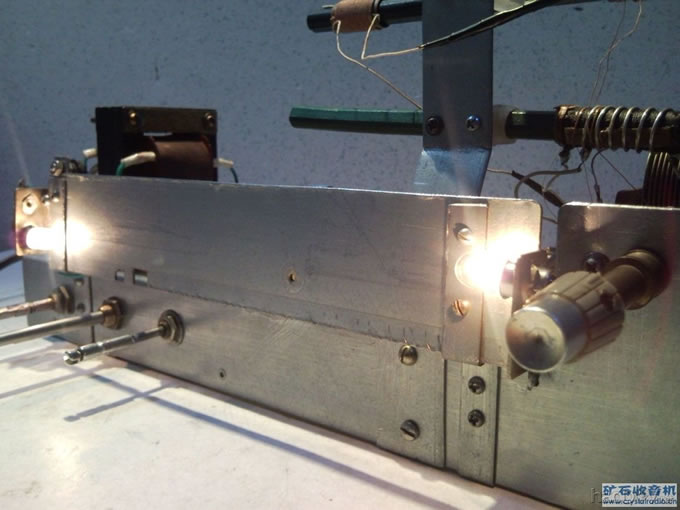

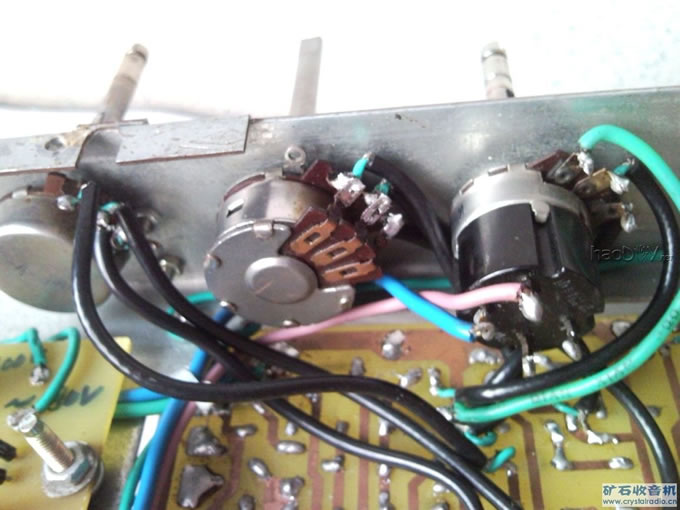

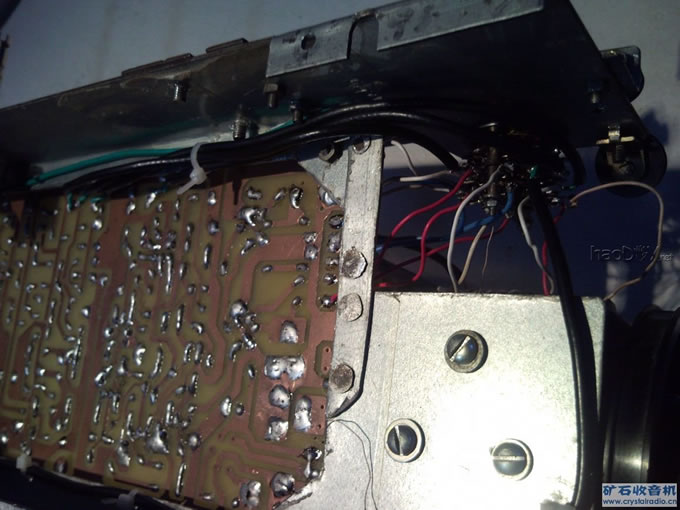

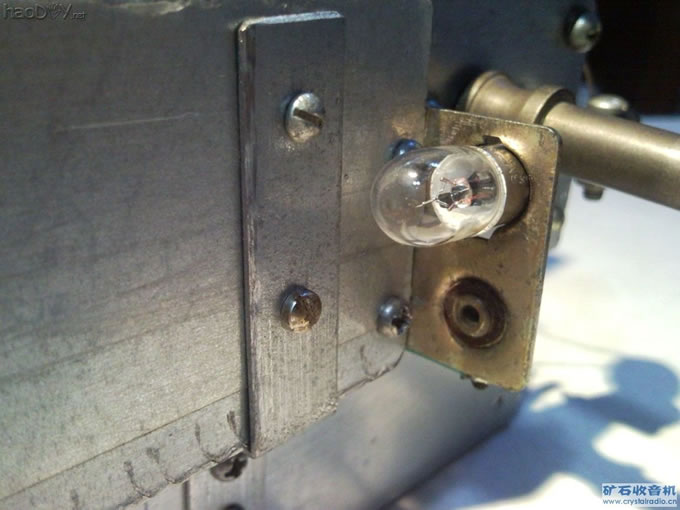

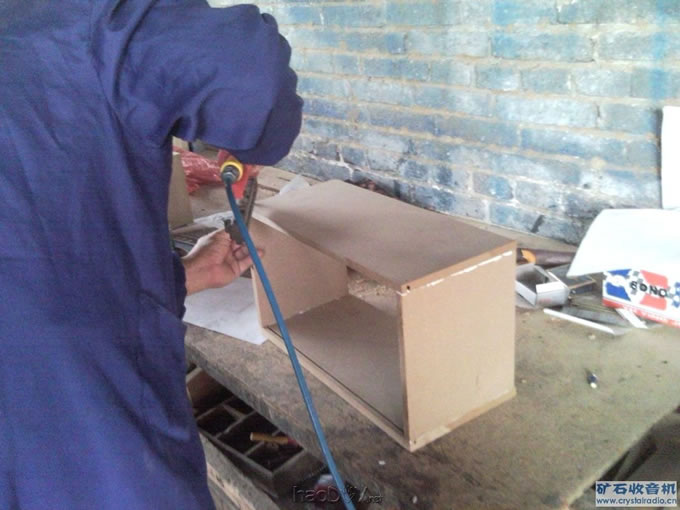

收音机还在装配中，大家看到现在应该知道是什么样的外形，机壳已设计完成交木工厂加工，等几天才能安装成整机。 |
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
 #p#分页标题#e#
-
-
-
-
-
-
-
-
-
-
 #p#分页标题#e#
-
-
-
-
-
-
-
-
-
-
 #p#分页标题#e#
-
-
-
-
-
-
-
-
-
-
 #p#分页标题#e#
-
-
-
-

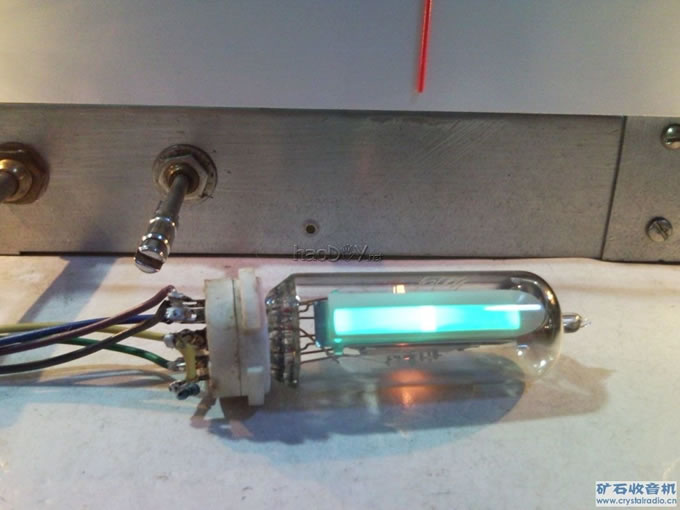

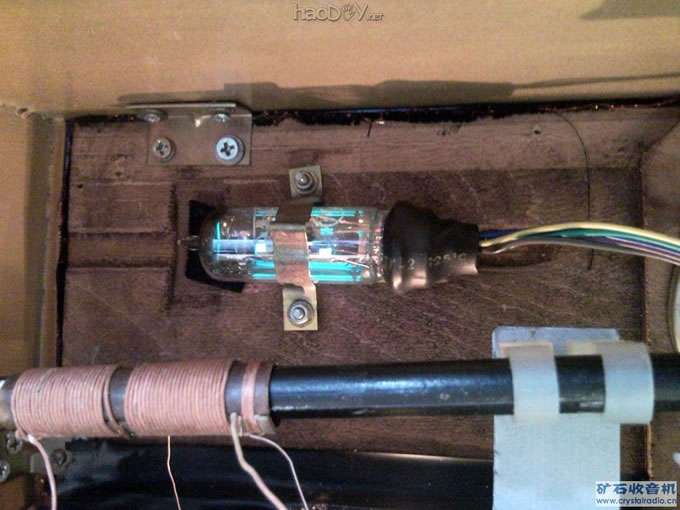

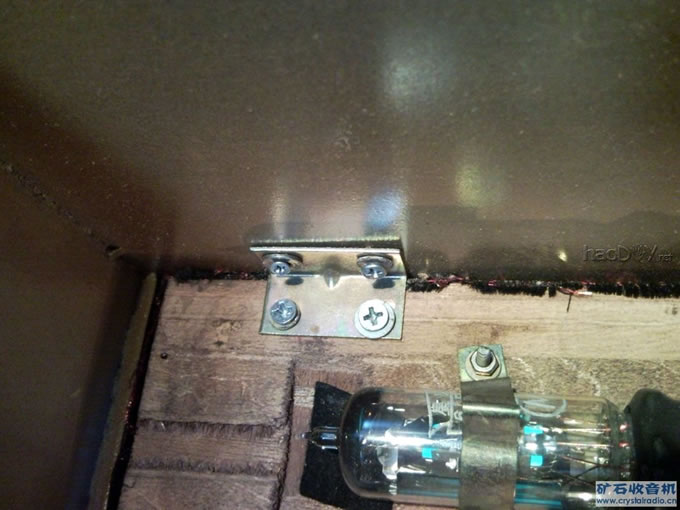

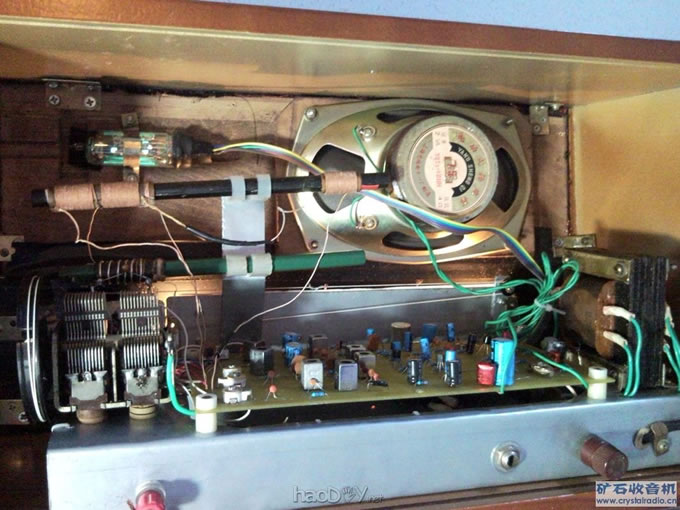

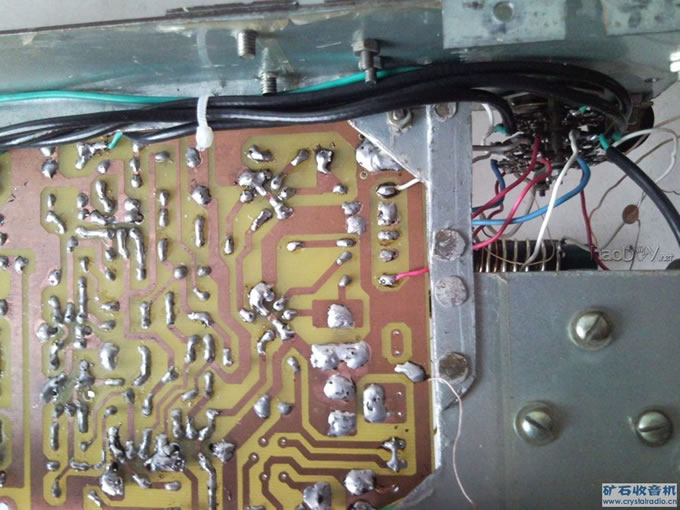

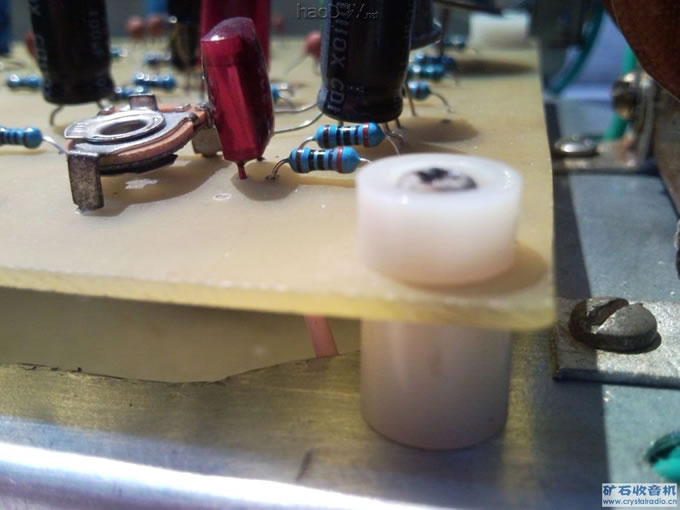

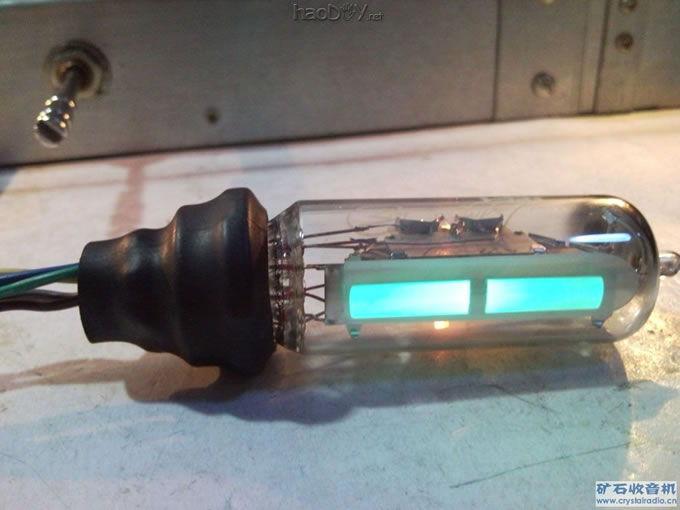

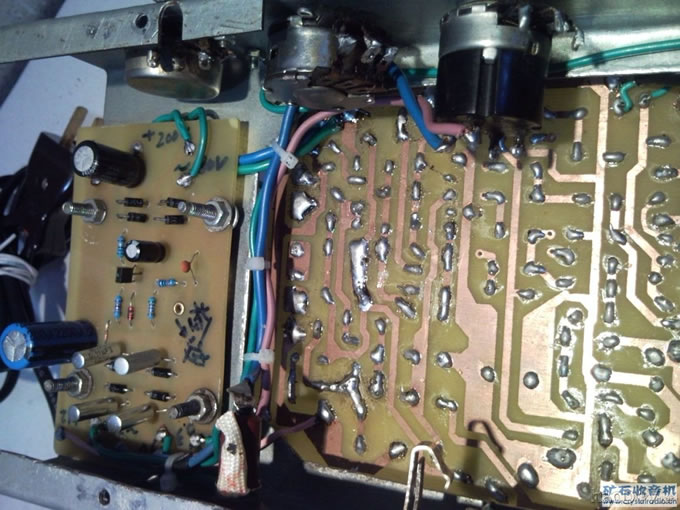

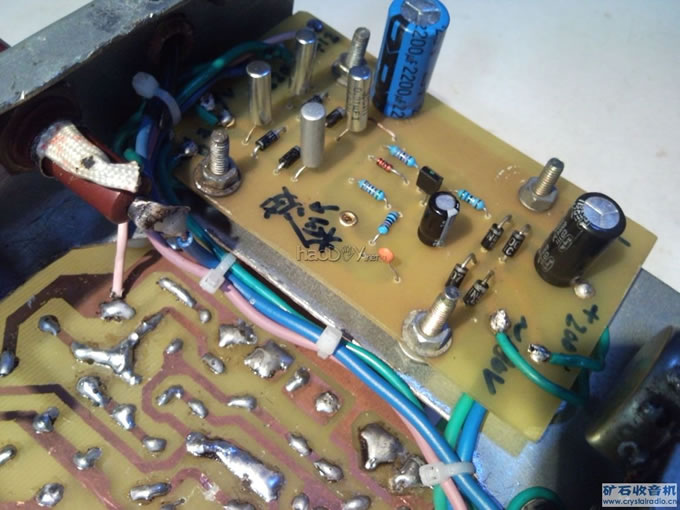

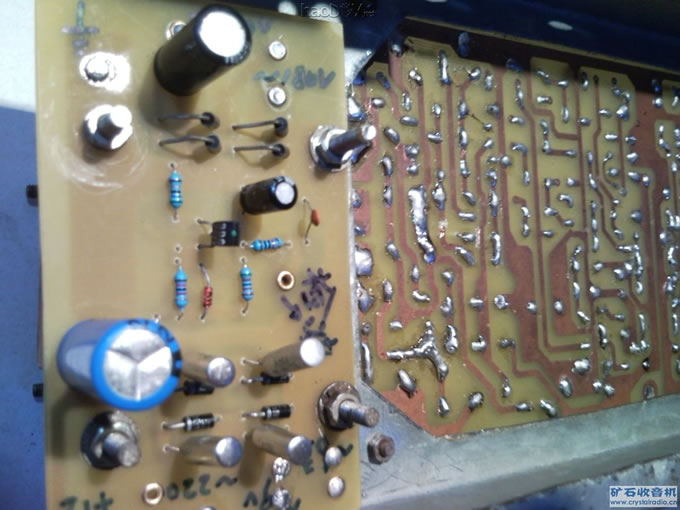

昨天在调试收音机时电击过两次，一次是被电源开关，一次是被6E2，为了安全起见，已把所有带高压裸露部分进行了防电处理，不管自己怎么去捣鼓也不会被电击了。

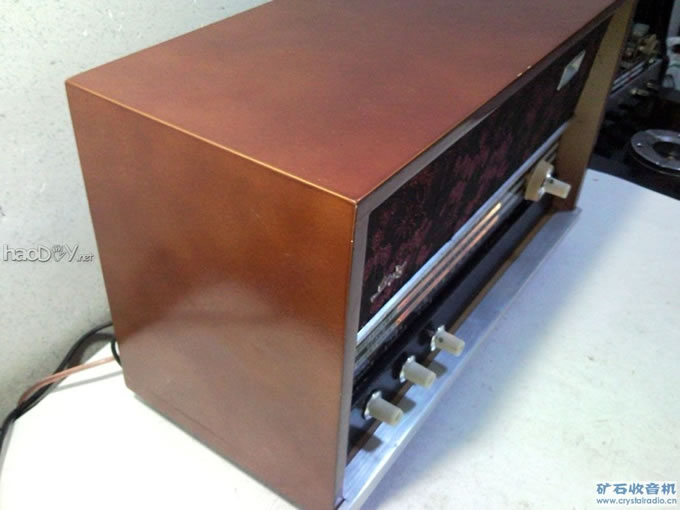

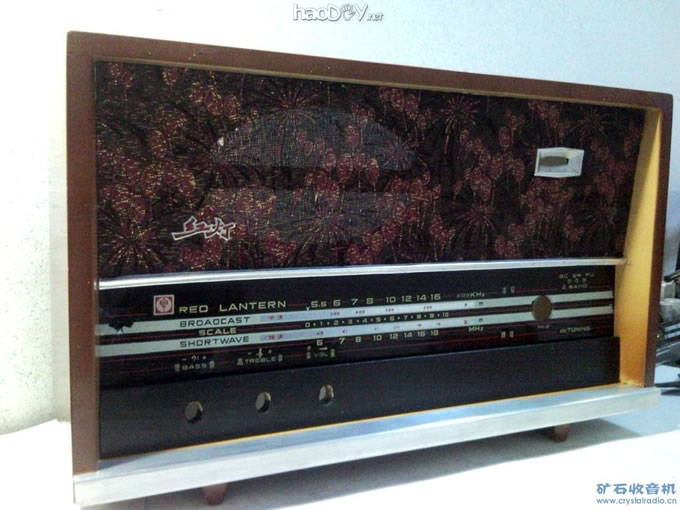

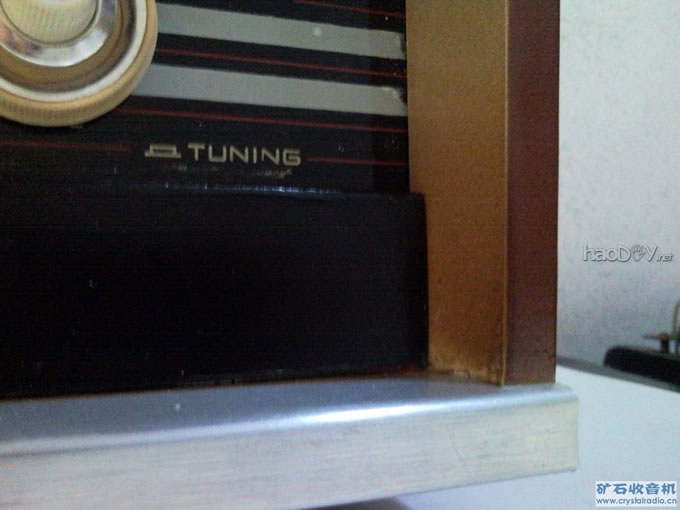

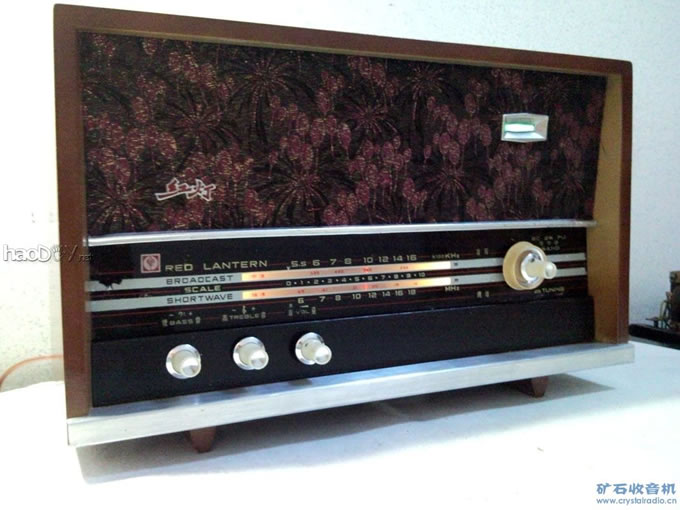

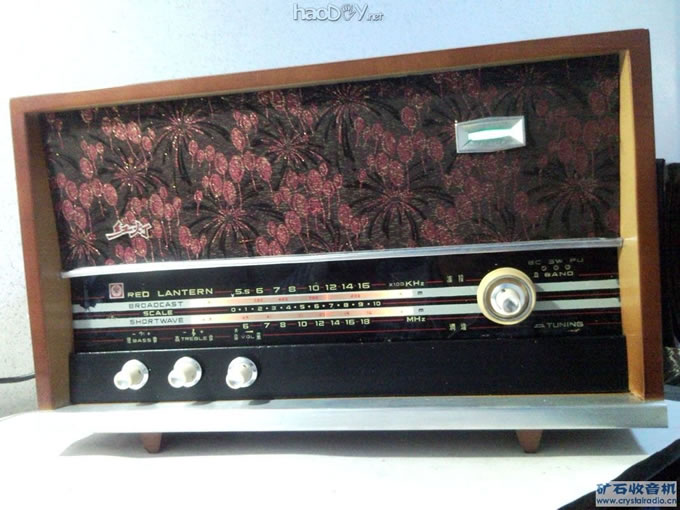

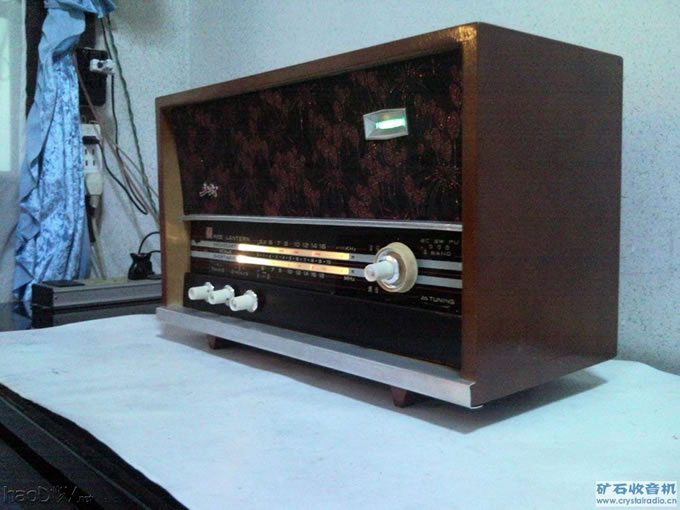

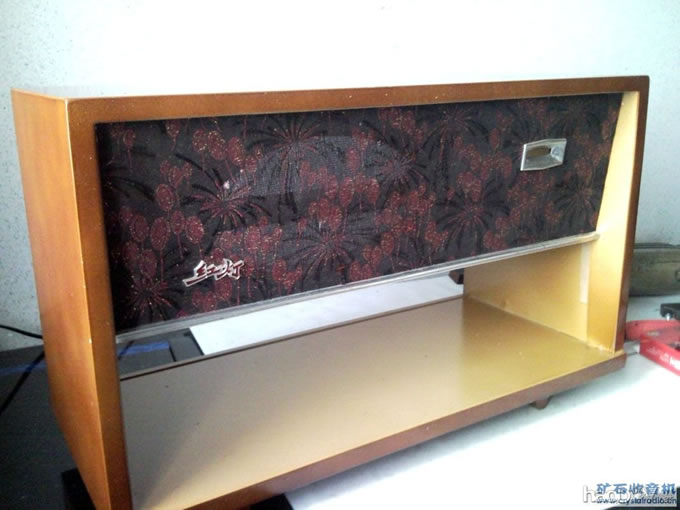

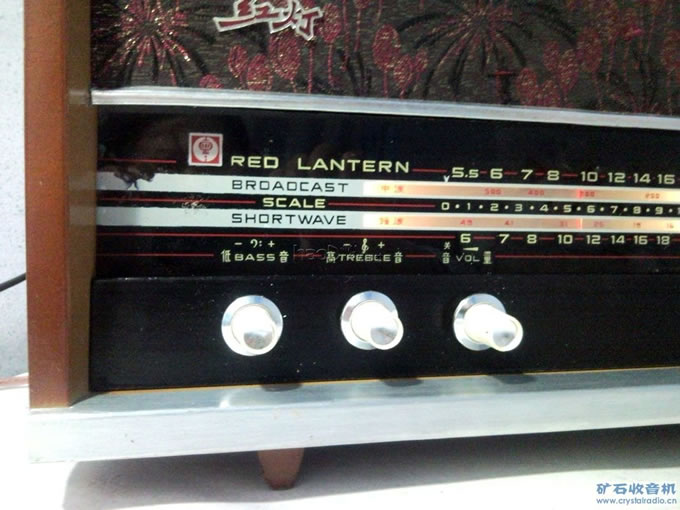

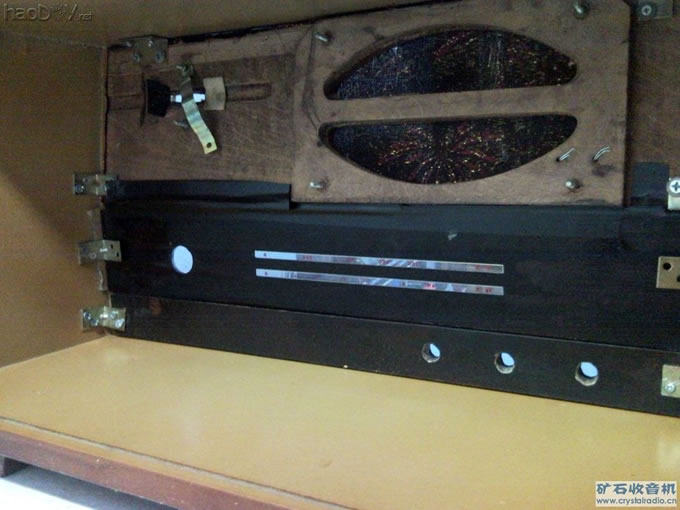

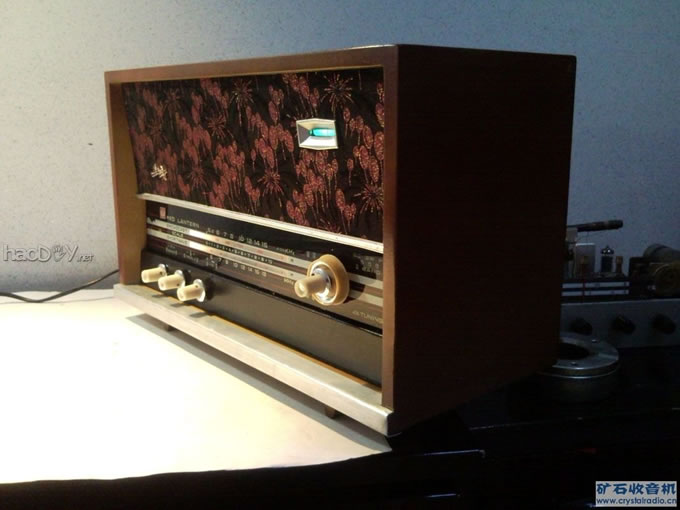

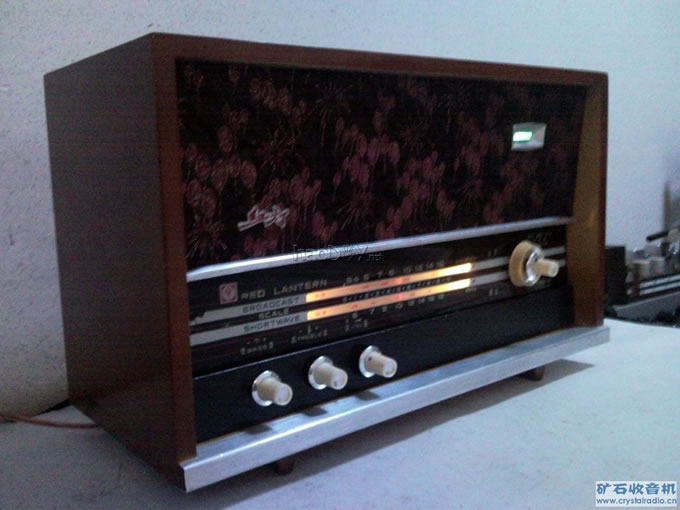

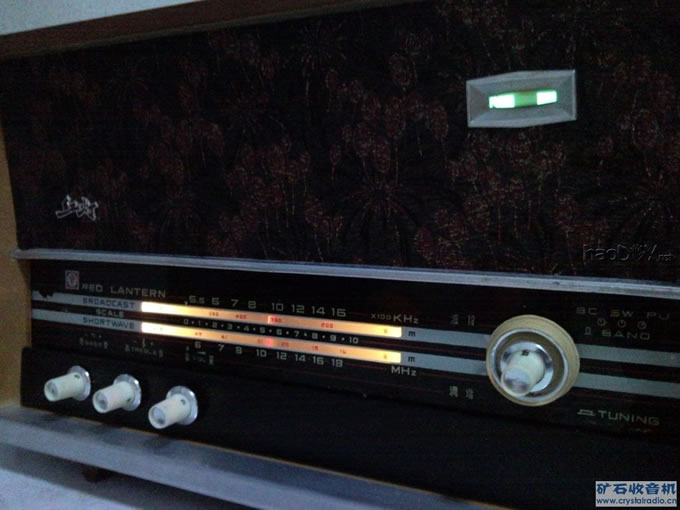

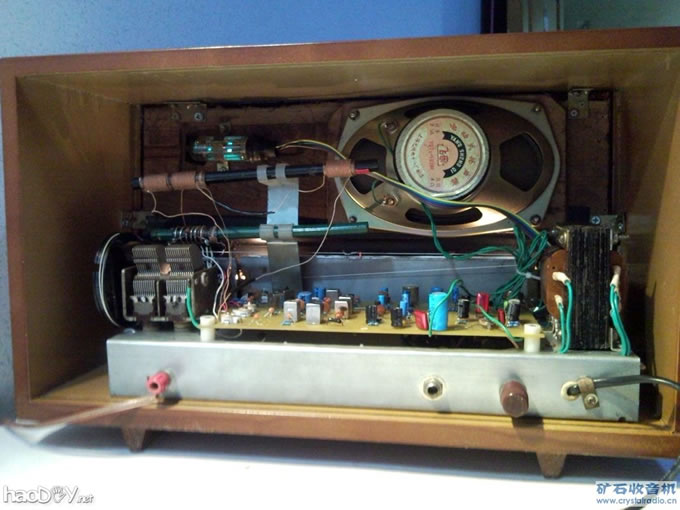

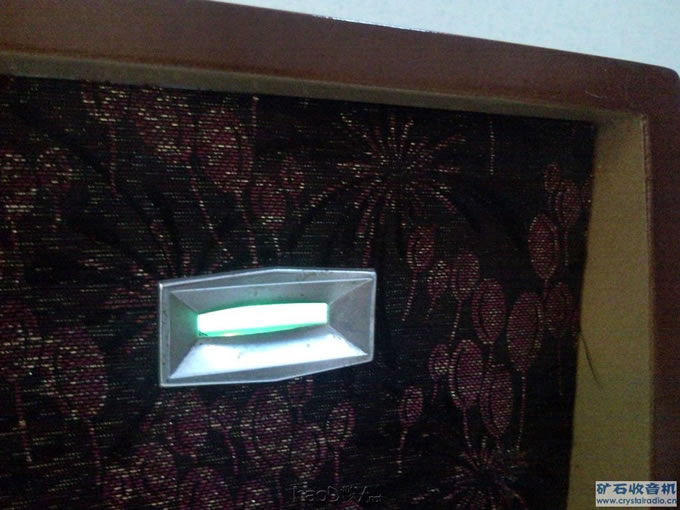

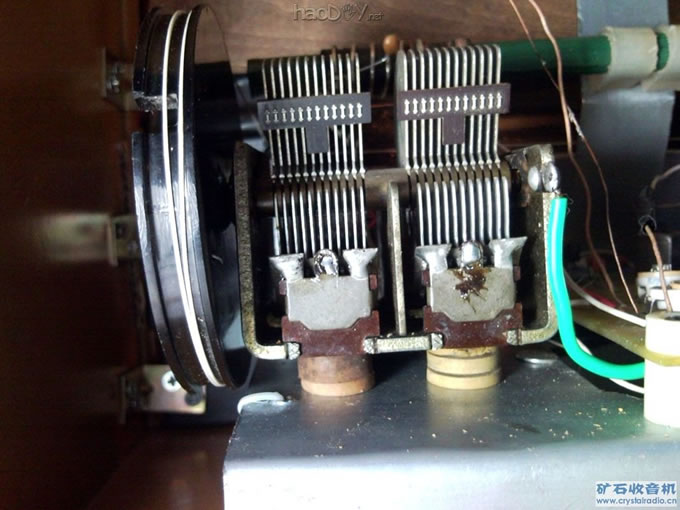

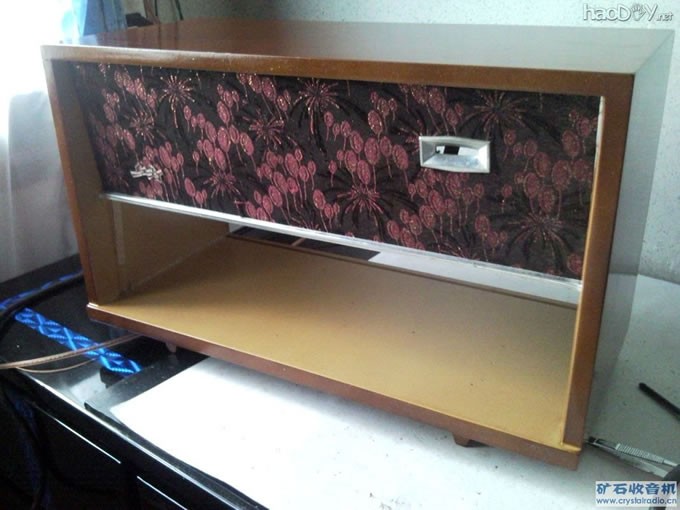

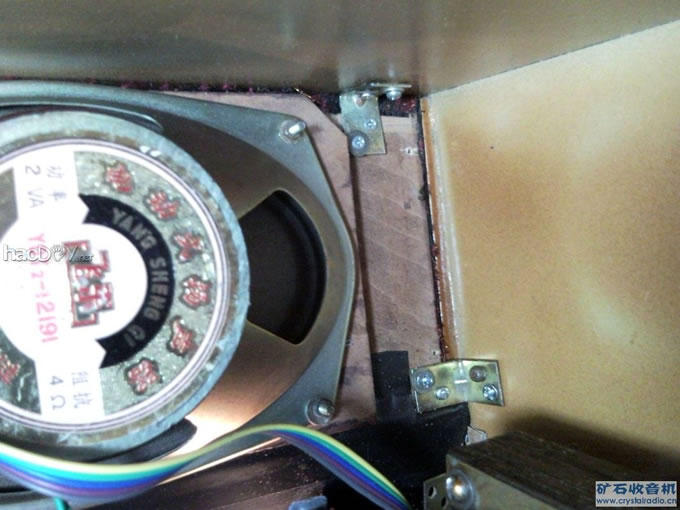

机壳昨天终于完工，请大家欣赏以假乱真的“红灯”机
-
-
-
-
 #p#分页标题#e#
-
-
-
-
-
-
-
-
-
-
#p#分页标题#e#
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
#p#分页标题#e#
-
-
-
-
-
-
-
-
 #p#分页标题#e#
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
#p#分页标题#e#
-
-
-
-
-
-
-
-
-
-
#p#分页标题#e#

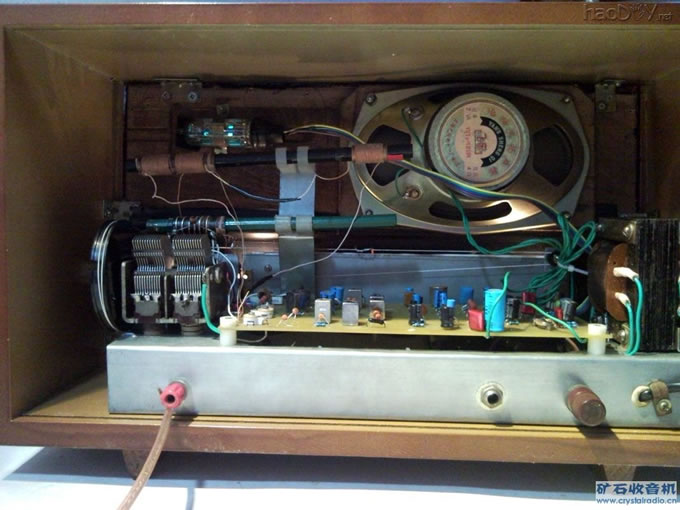

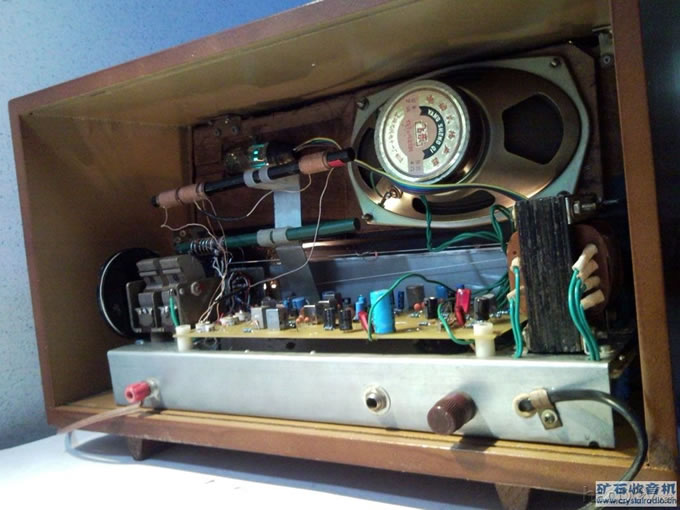

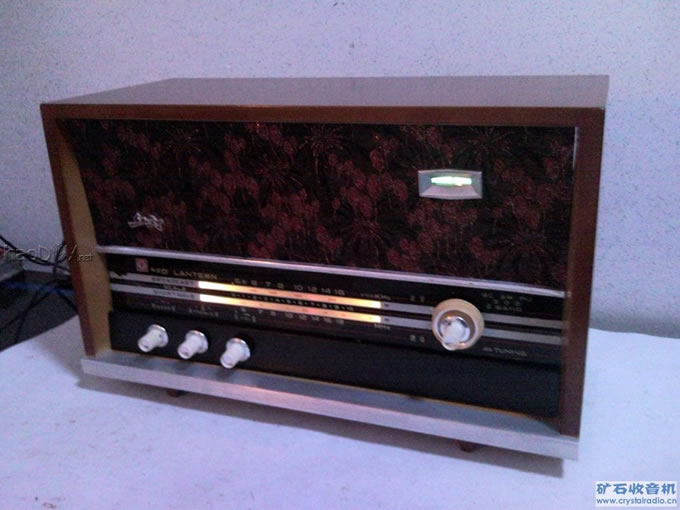

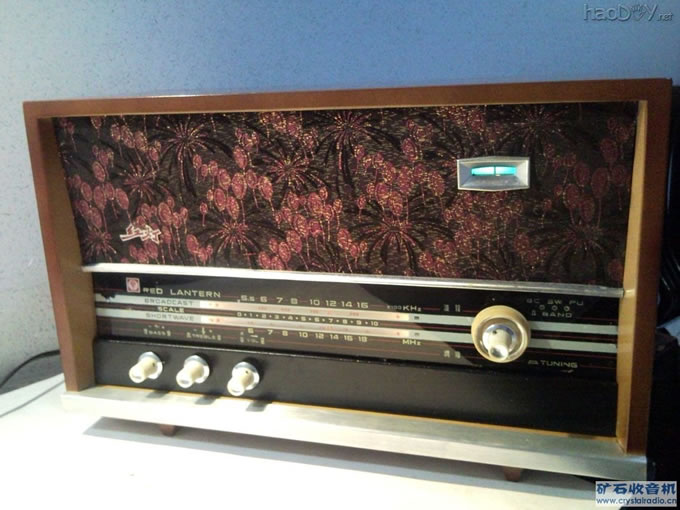

我的胆石结合、不伦不类的收音机就此完工
制作总结：

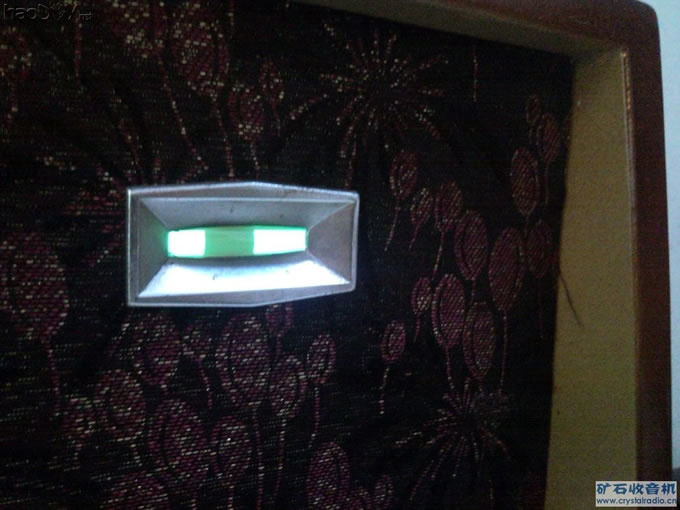

70年代我跟随潮流为别人组装过多台电子管收音机的机芯，当时打算还为自己做一台床头柜式的红灯落地式收音机，所以就买了一块红灯的度盘和一套旋钮及套筒，但由于种种原因而迟迟没有实现，致使此度盘和旋钮跟随我30多年，并几经搬家的折腾仍完整无损的保存到现在。我正要策划如何利用此度盘时，矿坛举行第二次DIY作品大赛，促使了我将此度盘用上去的决心，并试想采用晶体管电路来代替电子管电路。所以我采用了此电路作为这次DIY的作品，本电路采用两级双调谐中周、高阻音频输入接口、高低音分别调节和音质较好的OTL功放及6E2调谐指示，正好与电子管红灯711外置相同。通过几个星期的业余时间劳作，整机已全部竣工。此机选择性良好，声音清晰，高音透彻低音醇厚，可与真正的电子管红灯711比美。但不足的是灵敏度稍低，为此我也多次修改振荡线圈和中周线圈，更换过怀疑的电容器和输入线圈，调整过各级偏流电流，也更换过晶体管，但效果仍不理想。可能是自制的中周和振荡Q值不高造成，再者可能是两级双调谐中周的本身增益比单调谐中周低造成，此问题还需日后继续琢磨，也敬请各位老师诊断
