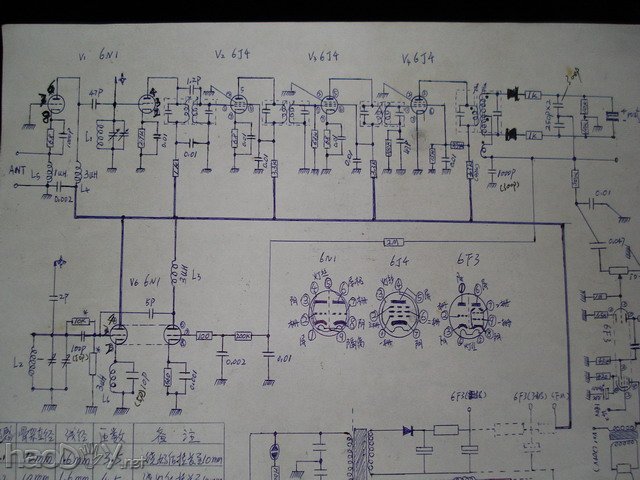

图都基本贴完了,最好再照一张本机电路图,不知道大家能不能看清楚.后面简单介绍一下调试,我的仪器有频率计,信号发生器,胜利万用表.(后面将介绍我的调试过程,回想起来乃实在太简单了)..


调试可以分两种，一种是边做边调，一种是全部做完再调。我用第一种办法。
前面说过了，我是从后到前按单元电路来装机器的，所以每装完一个单元电路就先试验一下，初步调试
完后再装下一级，边装边调。
      电源：我门都知道交流电整流后的电压会比原来高35%左右的，所以如果你有条件绕变压器，那么
次级交流电压有个200伏就足够，否则太高的话要用高阻值大功率电阻降压是浪费。建议灯丝线接好后不接
高压，把管子全插上试试发光否？也可以试出电源功率是否足够，如果变压器很快就热得厉害，那么还是
想办法换一个吧。
      6F3：元件装好后接上高压，记得是170V，相差不远都无所谓，一般免调试。我试机的时候初时以为
有问题，因为喇叭没有声音，后来用手碰三极部分的输入栅极，喇叭发出很响的感应声，吓了一跳。证明效果
很好，本底躁声很低，也有可能我的喇叭灵敏度低。
      鉴频--中频：前面望了说，也可以把6J4-2/7脚在外面接上,2脚不要接地.音色感觉好些.这里需要信号发生器，没有的话用乐老介绍的
调频收音机引出中频信号。很简单的，把10。7MHZ中频信号注入到限幅管栅极，低放音量放到最大，喇叭可
以听到蜂鸣器的声响，调整鉴频中周磁芯使声音最大（用收音机中频则可听到广播信号，就是弱点吧）就可
以了，如果听不到，那就检查电路，就那几个元件，问题不大的。如是者后面一级一级调整就可以了。我做的
中周经信号发生器人为扫频，感觉很窄，从鉴频的3MHZ一直到混频出来的那个中周只有几K的带宽，我想可以
通过调整线圈的线径和匝数来改变的。因为磁芯的调整余量还是很足的。到底几K的带宽合不合要求我也是不
知道。后来把混频出来的那个线圈用粗点的线重绕了,而且是紧偶合,效果好象好点.

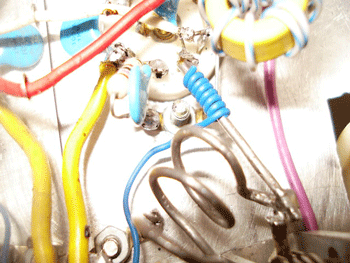

       混频/本振：这一级的调整比较麻烦点，我是比较好运的，按YCCUI提供的调屏振荡电路一接就起振
。首先想办法让他起振，用频率计通过102的电容引入信号，测量一下频率，旋动可变电容从最大到最小，看
频率范围是否满足要求，能覆盖20MHZ而又稳定就非常之好。找一台收音机调到某个台，记得频率（如88MHZ）
。调整空气电容让本振振荡到这频率，这时候把收音机天线靠近本振，会出现盖台，可以说本振的输出幅度 (责任编辑：admin)
