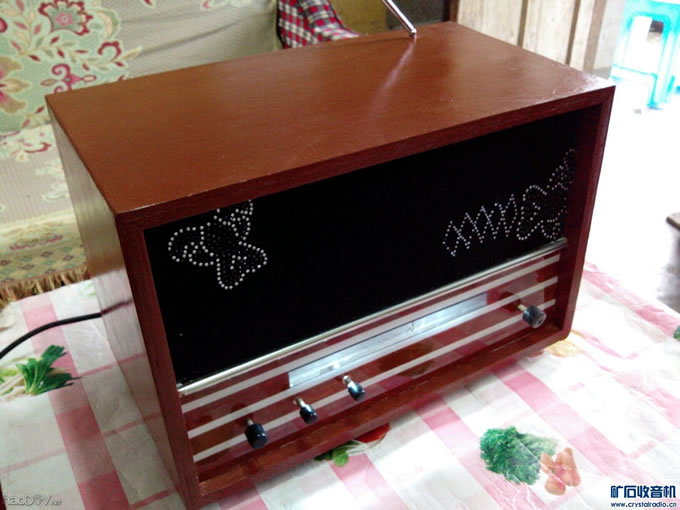

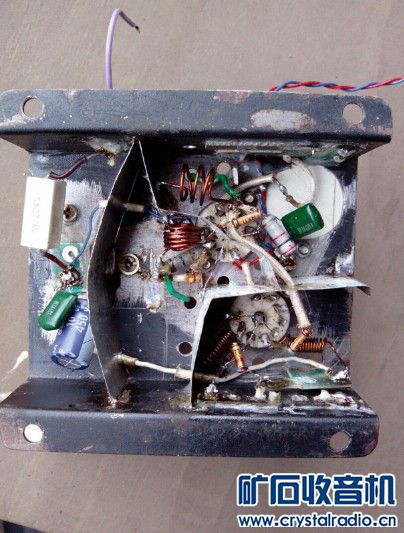

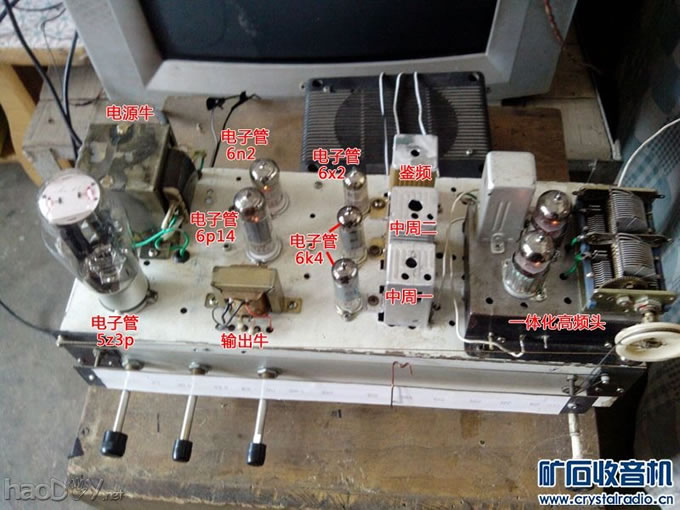

思路：仿古外形，用纯手工制作 简单介绍：整体框架用大红七成板制作，频率刻度盘处为使视觉效果不至于很单一，采用有机玻璃用油漆喷成条状后制成，旋钮正如12楼的“鸿渐哥”所说，不足之处在于体积变小，不便于调节，并且与整体相对比，显得过于娇小；今后找到更好的旋钮时，一定把它给替换掉。  实物图 这里唯一值得一提的是，高频头上的中周是闲置的，就像“胆大包天”说的一样，它唱的是“空城计”。以免大家在看的过程中产生疑问  高频头内部结构  补充内容 (2013-1-24 15:16): 大家好！本想回到云南后我再上传电路图和详细制作过程以及问题的解决等与大家分享，但由于大家的热情关注和期待，我准备在武汉过春节期间把原理图先上传给大家。但由于用电脑画图对于我来讲实在是不容易学会，所以我就凭着记忆用手绘制了些原理图然后拍照下来发给大家共享！当我的这些作品也是参考了网上很多电路图经过简单的优化而来，所以原作者如果有异议，可以告诉我。但我们只是自己制作玩而不是盈利[attachimg]2169786[/attachimg]。 补充内容 (2013-1-24 15:17): 图片在49楼，大家可以直接往下看。或者版主帮忙编辑一下，把图片弄上来。谢谢咯 补充内容 (2013-1-24 22:15): 高频头及中放原理图（图在53楼，求版主帮忙编辑下，不能放在一起了） 高频头电路是参考了“铁蛋”兄弟的改进型振荡电路，该电路非常容易起振，且振荡效率极高！ (责任编辑：admin) |
