当所有零件都买齐,固定件都安装好后,我们可以按电源,功放,鉴频,二中/一中...的顺序装机器,最好才装本振和混频.高频电路和音响电路装机技巧是有分别的,分别就在接地的方式,音频电路讲求一点接地,而在高频电路上是接地点越多越好,基本上每一级的元件都紧靠管子安装,我的机器每一级都有两个接地点,有些地方有三四个,都是靠近本级接地.电源这里就不多嘴了,各家根据自己的条件,各取所需吧.灯丝电路单线传输,别忘了在每只管子的灯丝并接103P高频傍路电容.
         6F3组成低放电路可参考下图,帖上来是方便没图的朋友,省得再去搜索了.这级电路基本上没有什么难度,我也没有按老规矩一点接地,而是方便焊接用了两点接地,音量电位器就近安装,连输入线也没有采用屏蔽线,但效果很好,几乎没有交流哼声.需要注意的是最好按照管子典型工作数据调整好工作点,电压高点无所谓,屏流就调整小点,反正不要超过耗散功率太多为好.电压太低就不好搞,一来功率小,机器整体灵敏度下降,二来还会出现交流哼声.

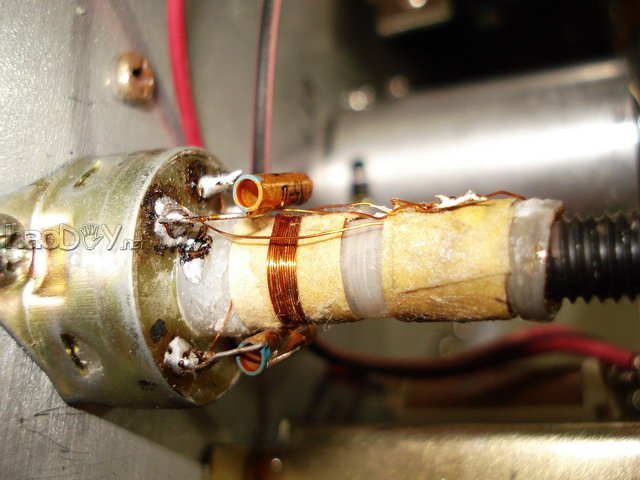

          鉴频电路:这级没几个原件,最要留心的是那个鉴频中周,绕制的时候就要注意分清头尾,并在线圈接线引脚附近做上记号,方便制作检查,当初我没注意,所以被困扰了很久.因为曾经发帖问过同名端的问题,可惜没有收获,最后是看到的mldog文章才知道的.
          中放通道:这里的元件就更少了,注意多点接地,别忘了加上阻尼电阻.
          混频高放:这里我是用同一个6N3搞掂的,注意那个1UH小电感,我猜他对高放的频率特性有影响的,天线线圈先攀成10MM焊上,调试时再调整,拉长或缩短,所以要留多点空间.这级一般焊接无误就OK了.

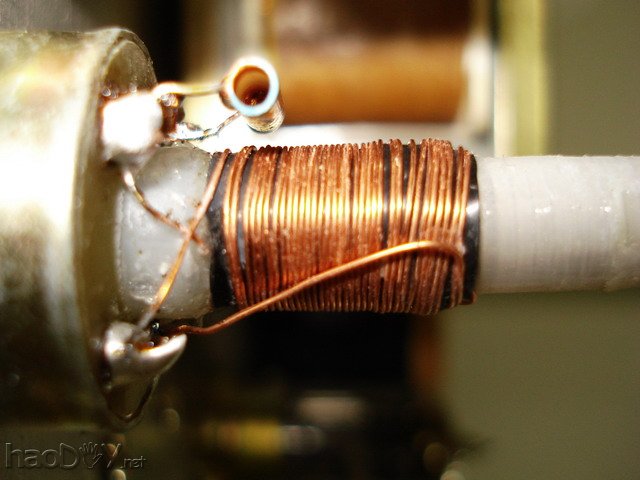

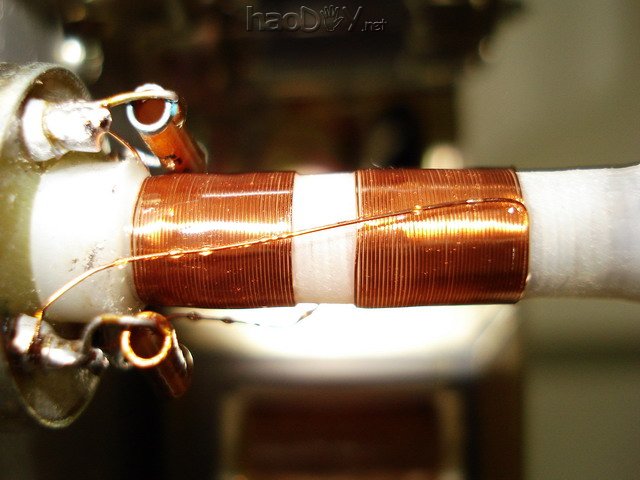

           AFC/振荡:AFC我没装,因为整机正在收尾,有时间我还会再调整的.振荡电路看图,这里有两个线圈,银色是振荡线圈,另外的是反馈线圈,反馈线圈于振荡线圈缠绕一起,注意头尾,也就是同名端,这个部分我一接就起振,按图焊接,问题不大的.
             试了几次原来受到附件限制不能上图了.所以等时限过了才能再上,写到这里,后面再说说调试 (责任编辑：admin)
