红灯711电子管收音机

时间:2013-02-23 18:49来源:www.crystalradio.cn 作者:suhonggui 点击:
矿坛举行第一届DIY作品比赛,我左看右看还没有矿友发帖,为积极响应矿坛的号召,我就先来一个献丑了。 自2005年2月注册矿坛之后,就激发了我已沉寂了20多年的DIY机热情,2005年8月就DIY了这台《红灯》711电子管收音机。在DIY 该机时由于没有6Z4,再加上自制
矿坛举行第一届DIY作品比赛,我左看右看还没有矿友发帖,为积极响应矿坛的号召,我就先来一个献丑了。
自2005年2月注册矿坛之后,就激发了我已沉寂了20多年的DIY机热情,2005年8月就DIY了这台《红灯》711电子管收音机。在DIY 该机时由于没有6Z4,再加上自制的电源变压器的窗口小,不能绕下双200V输出绕组,所以采用了晶体管桥式整流。此机完工后几经改造,主要是更换了磁性天线,二是增加了刻度盘调谐系统。整个DIY机过程如下

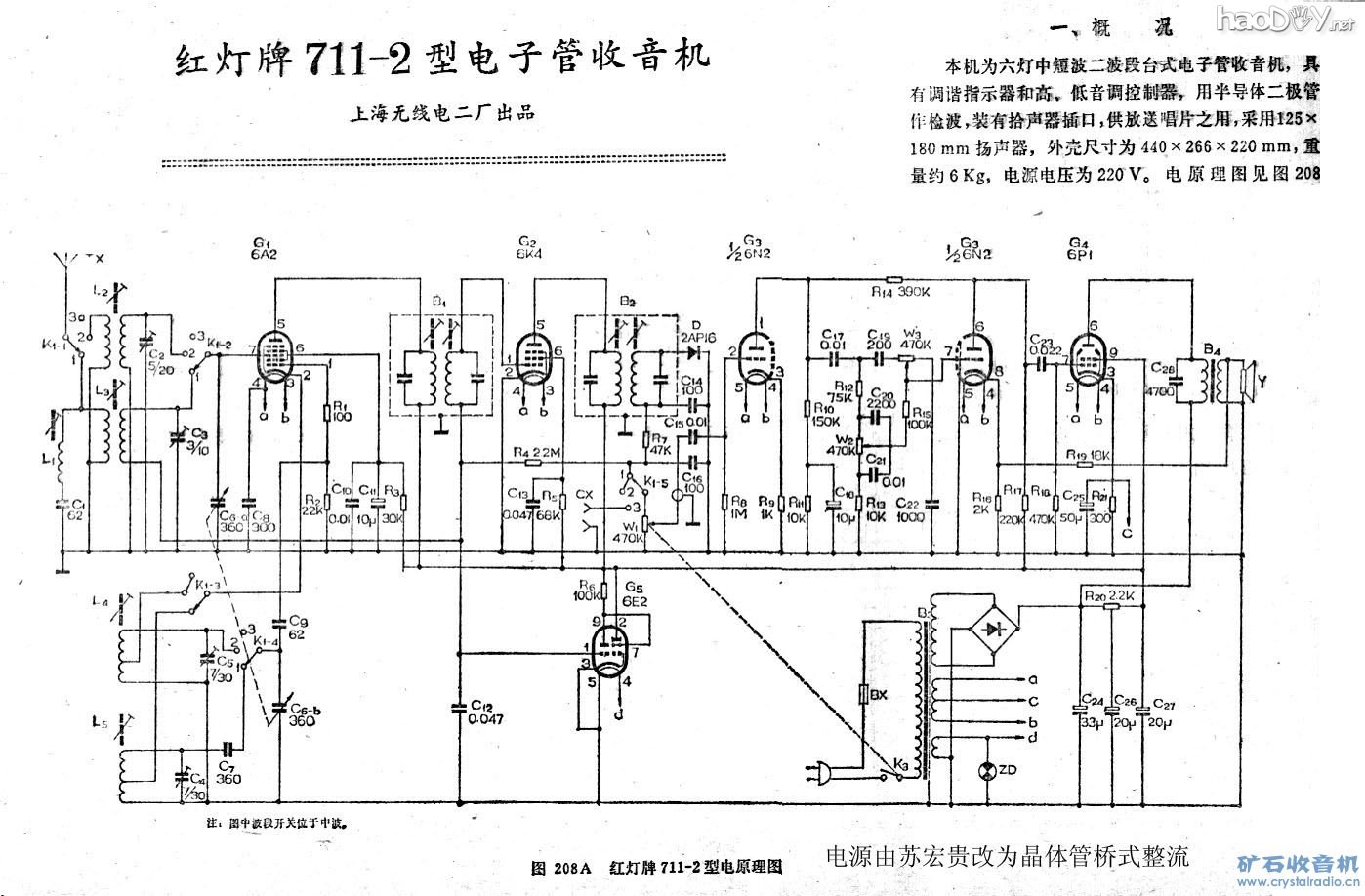

1、《红灯》711电路图,其电源部分由我修改为晶体管桥式整流。

红灯711电子管收音机






DIY电子管作品,首先就要设计底盘,它可不像DIY晶体管台式机可先做电路板再作地盘。

红灯711电子管收音机

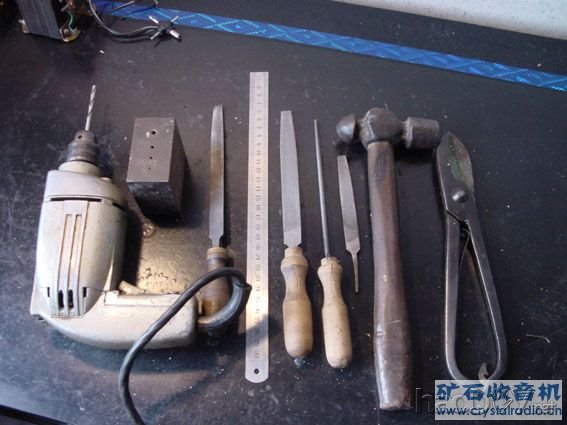

由于家中设备有限,只有采用简单的工具制作。

红灯711电子管收音机
