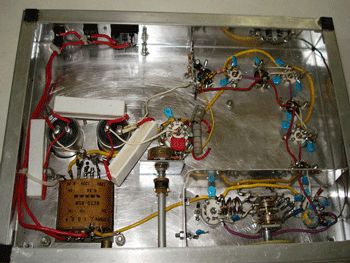

YCCUI老师太客气,后面还要谢谢你,乐天派老师公德无量,从那几个线圈就可以看出乃出自你的文章.论坛传图限制得很无奈,象素调小了点,图又变那么小,多1K又说大了,调整图片花了很长时间.图片看出管子的位置情况,中间是6F3,和音量电位器靠在一起,看右上面,从左至右是鉴频---限幅---二中---一中---直达混频,两个6N3和其他部分用铝板隔离,中间是安悦空气电容,左边是AFC(未装)和振荡,右边是高放/混频,实践证明,就算空间足够大,本振和混频也要隔离,不隔离的话他的强度可以影响音量电位器以致不能调节音量,用收音机靠近,只要频率合适,可以盖台


开始制作：外壳底盆已经准备好了吧？那么在定位的时候还希望所有大型的小型的需要固定的零
件都尽量能独立拆装，这样为以后调试带来方便，否则以后为了拆一个什么零件而先要拆下其他
会增加很大的工作量。

1/线圈的制作：骨架直径5MM，线径.27
     一二中周:初次级距离5MM平整密绕35-40圈,实测电感7--26UH,无同名端要求,配谐电容15P.
     鉴频线圈:初级平整密绕35-40圈,实测电感7--26UH,配谐电容15P.
             次级双线平整密绕20圈,记住两线头尾,异线首尾结合抽头.配谐电容15P.
             音频线圈绕在初级上,分清头尾,绕10圈.
          | |A----------------------A~
          | |
          | |B----------------------B~  并绕时A/B为头,A~B~为尾,则BA~接上为抽头.A为头,B~为尾.
      混频中周:线径.32,建议用粗点.初次级各32圈,电容15P接在次级.次级绕在初级上.
15K的阻尼电阻接在底盘上,15P电容接在骨架上.

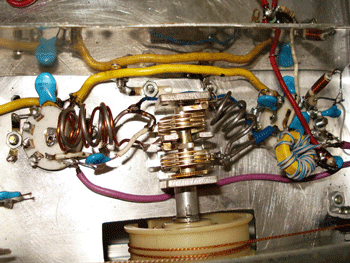

     振荡线圈:8MM骨架1.5MM绕3圈脱胎.
     天线线圈:8MM骨架1.5MM绕2.5圈脱胎.
     反馈线圈:8MM骨架0.8MM绕5圈脱胎.
      1UH电感:3MM骨架平绕28圈(0.27)
      3UH电感:3MM骨架平绕45圈(0.27)
所有的线圈按平绕,密绕,叠绕,等虽然圈数一样但电感量都不同,有条件的朋友请用仪器测量. (责任编辑：admin)
