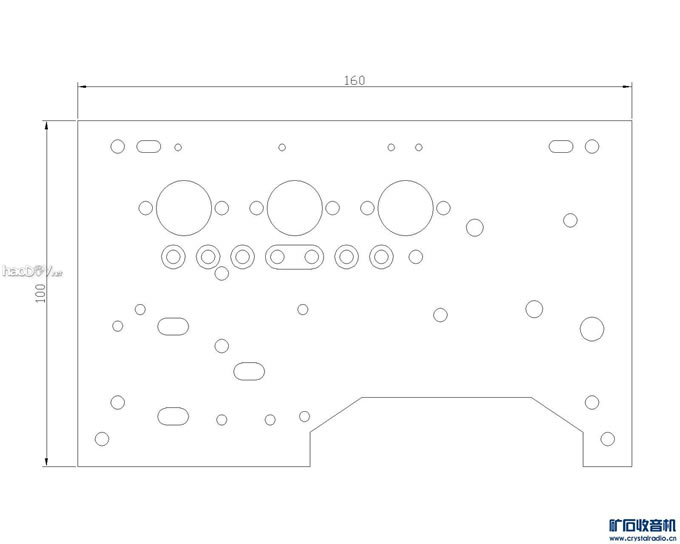

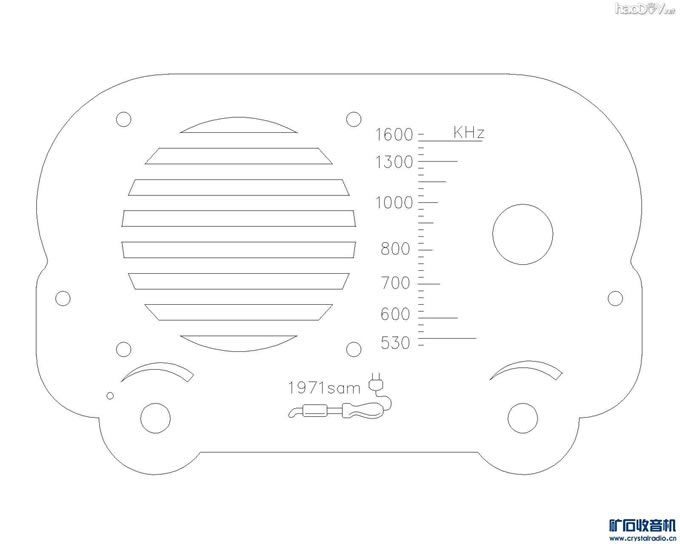

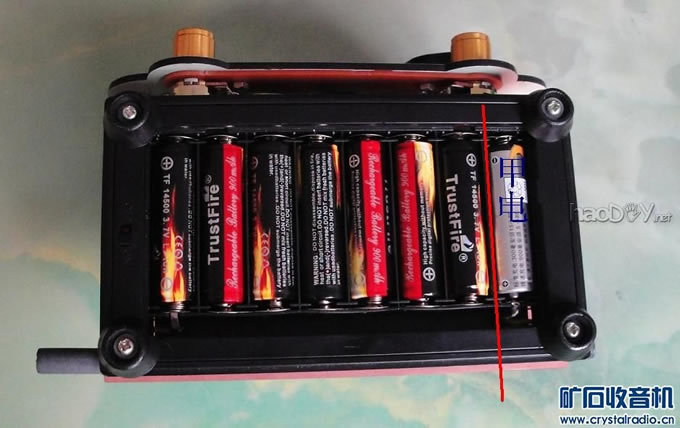

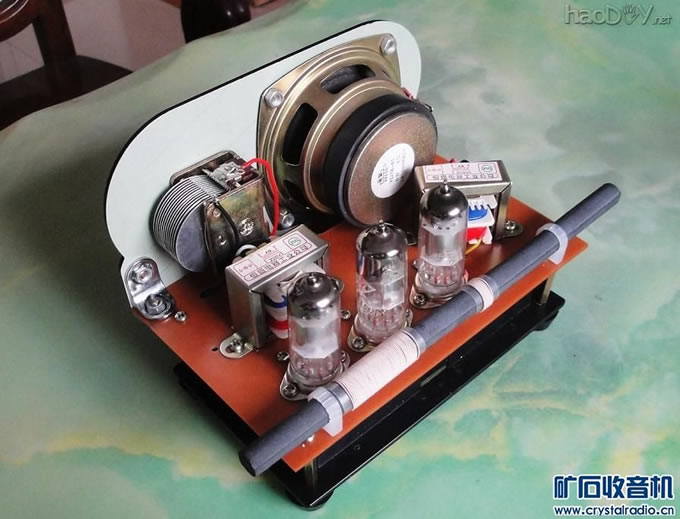

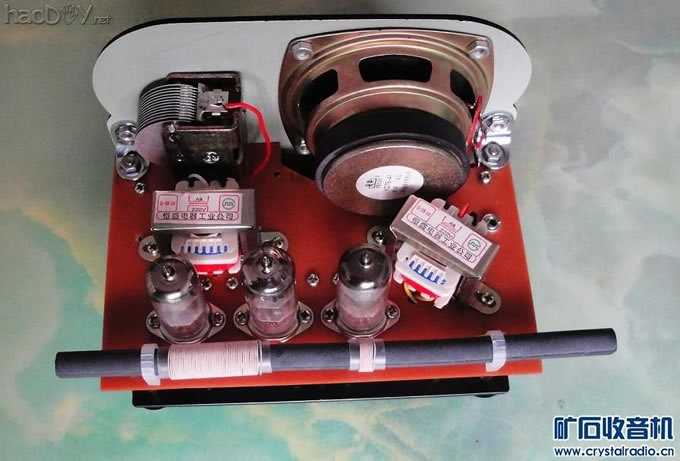

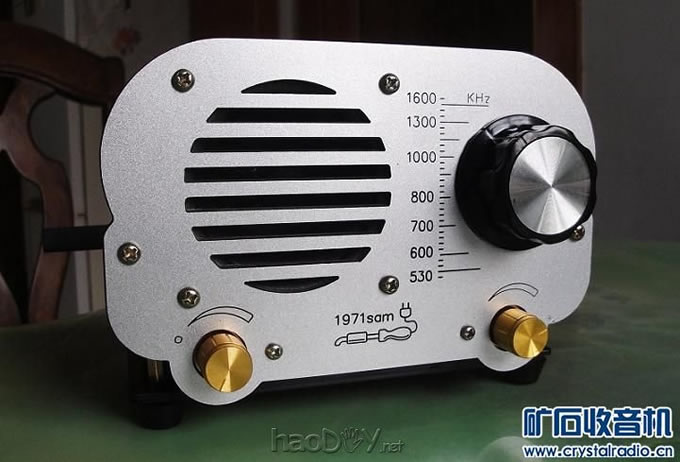

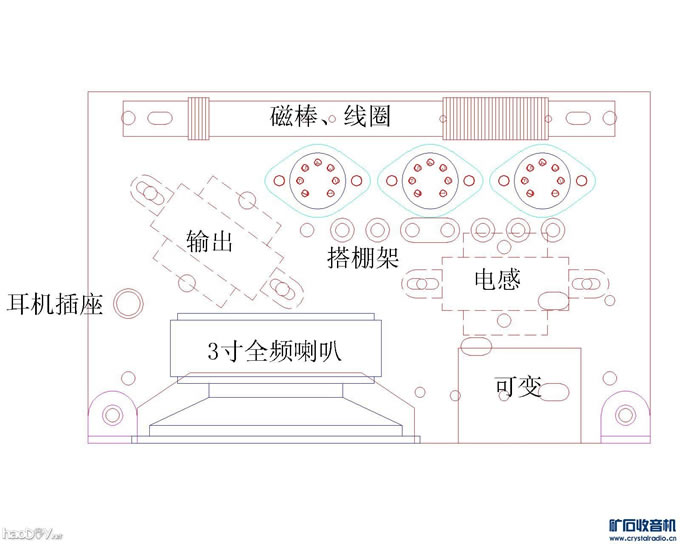

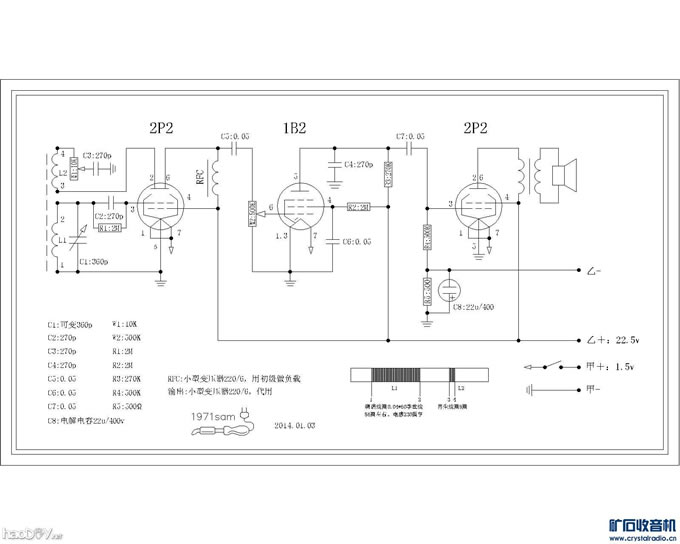

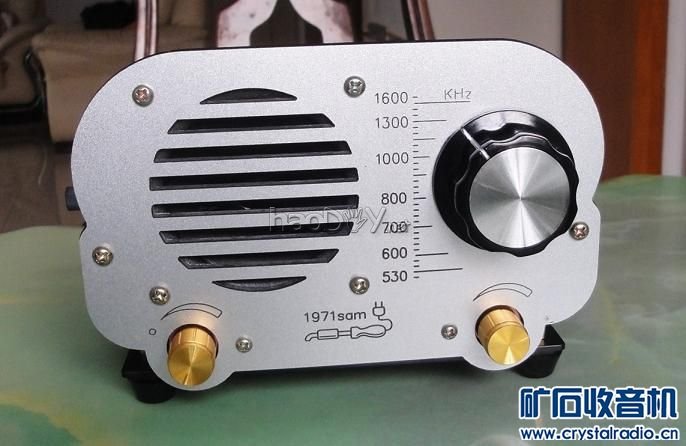

有个坛友要求装一台喇叭放音的直流三灯机，我后来想了想，就用这个2P2+1B2+2P2来做，其实就是2P2的单灯机加上1B2+2P2放大。所不同的是用变压器的初级做负载，声音音量充足。乙电采用14500锂电7节串联，差不多25-27v，经使用基本满足要求。制作时主要的配件是底板和面板，这个使用了雕刻机来辅助完成。具体技术都在电路图上了。其他细节不再展示。来参赛凑个热闹。谢谢！！！ 1：电路图  2：布局设计  3：底板加工图  4：面板设计图  5：外观      (责任编辑：admin) |
