【参赛】AM/FM二波段16灯电子管立体声接收机制作

时间:2017-05-29 11:30来源:www.crystalradio.cn 作者:lstvcss 点击:
一、概述 我作为一个长期从事广播电视技术工作几十年的老同志,对电子DIY并不陌生。记得八十年代初,刚从师范物理专业毕业分配到中学教书那阵子,自己也曾经是一位十足的音响发烧友,居然将每月工资的一半邮购电子元器件,先后做过收音机、扩音机、均衡器、
   一、概述
       我作为一个长期从事广播电视技术工作几十年的老同志,对电子DIY并不陌生。记得八十年代初,刚从师范物理专业毕业分配到中学教书那阵子,自己也曾经是一位十足的音响发烧友,居然将每月工资的一半邮购电子元器件,先后做过收音机、扩音机、均衡器、音箱、电唱机、录音机、中波发射机、流水灯控制器、自动打铃钟等等。九十年代中期,改行到广电行业,专搞电视技术,于是,结合工作需要,又先后自行研发并制作过八通道视频消隐切换器、四讯道广播级摄像机导播集控基站、FM广播覆盖信号监测接收机等设备。
       也不知道为什么,在上面的这些制作中,就是没有电子管的影子。虽然本人早期用过的示波器,晶体管特性图示仪等仪器设备都是电子管型的,应该说与电子管多少有一些接触,但自己一直以来,未曾对电子管产生过兴趣与冲动。
       一年前,一个阴差阳错的偶然机会,是一条不经意的DIY链接帖,让我从“广坛”误入了“矿坛”,结果一发不可收,爱上了矿坛,爱上了电子管,并对电子管机器的制作越发兴趣,尤其是FM接收机的制作。于是,就有了今天的这个参赛作品——AM/FM二波段16灯电子管立体声接收机。
       制作该机时,我是从做10.7MHz中周开始,到设计电路、功能模块制作兼验证,再到整机完成的,先后化去了差不多8个月的业余时间。这也是我入矿坛以来,DIY的第二件电子管作品。作品虽留有遗憾,但也算是自己有史以来,在家里完成的带FM接收功能的首台机器,可谓FM电子管接收机的处女之作。
       其实,拿这样一件东西来参赛,似乎觉得有失慎重。对于一件没有多少专业积淀的DIY作品,因为没有赋于它更多的文化艺术气息,的确显得少了点什么,缺泛应有的生命力,实在遗憾!现在只能将这次参赛权当参与了。故请诸位品评时手下留情,在此,我要借此机会衷心感谢本矿坛!感谢各位版主与矿友!是你们给了我实现梦想,展示成果的机会,谢谢了!
       该机以调谐器(收音头)定位,设计了AM调幅中波和FM调频2个波段,有效接收范围分别为,AM:540KHz—1690KHz;FM:87MHz—109MHz。
本机采用16个电子管,分别为:6U1*1——AM本振与混频,6K4*1——AM465KHz中放,6N2*1——AM检波与低放,6N6*1——双声道线路输出,6P1*1——监听功放,6F1*1+6N11*1——FM高频头,6J4(或6K4)*4——FM10.7MHz中放,6H2*1——FM鉴频,6N4*2——FM立体声解码(预留),6E2*2——双声道音频电平指示。

                                                                                                二、主要特点
1.        AM/FM二波段立体声调谐器兼收音(单声道,不失真功率输出0.5W,最大3W)两用,制作采用模块式功能电路组件与直接搭棚混合焊接结构;
2.        FM为立体声(暂时采用成熟IC立体声解码芯片解码,已预留了胆解码器安装位置)输出;
3.        采用继电器控制AM/FM通道的电子管直流高压与灯丝电压,实现波段切换;
4.        采用9位高精度VFD数字频率显示模块,显示工作频率,且AM/FM的IF频率、显示亮度、显示精度等各种参数可调;
5.        VU表调谐指示器;
6.        一对6E2猫眼指示双声道音频电平;
7.        采用同轴减速旋钮,直接驱动空气四连,实现精准调谐;
8.        分别设置机载拉杆天线(FM)与磁棒(AM);
9.        后置电源开关和过流保险座;
10.        采用纵向长条型全铝机箱结构,曝露式安装。

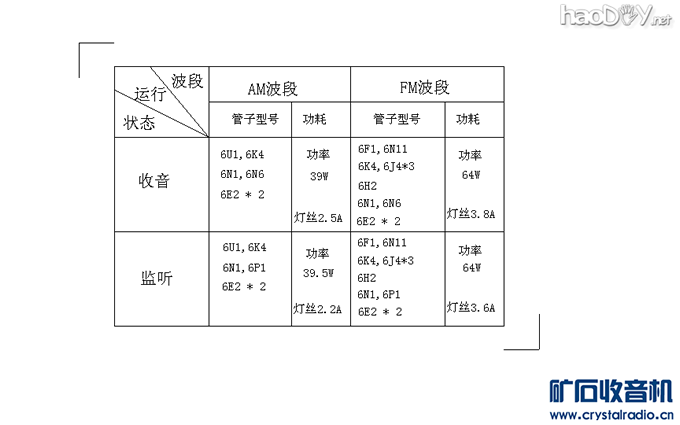

                                                                                                三、功耗指标
【参赛】AM/FM二波段16灯电子管立体声接收机制作

                                                                                                四、制作过程
第一章 接收机及其总原理图

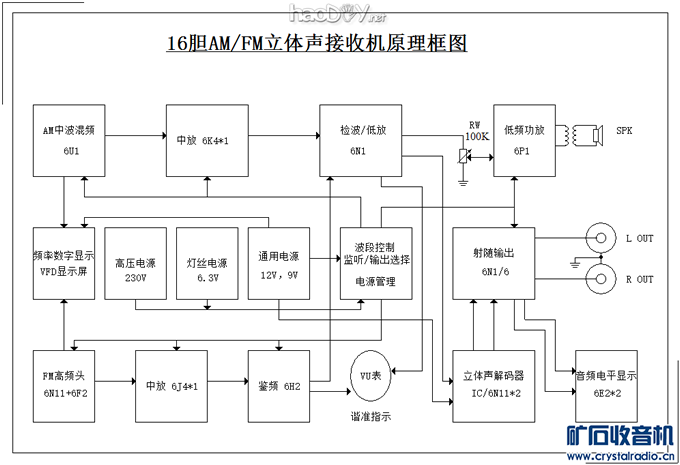

电路方框图
【参赛】AM/FM二波段16灯电子管立体声接收机制作

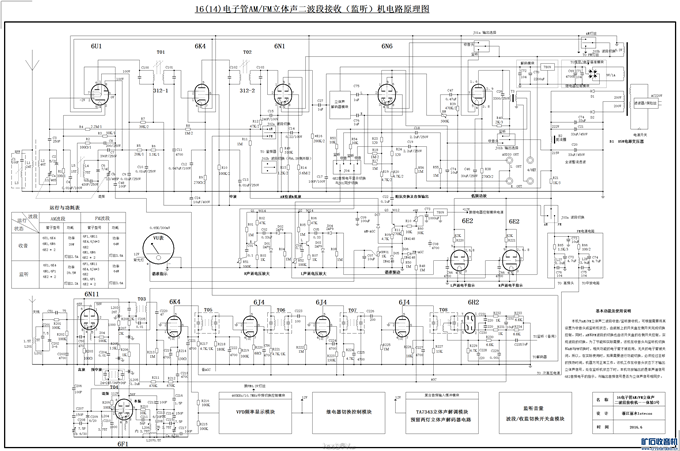

电路原理图
【参赛】AM/FM二波段16灯电子管立体声接收机制作

第二章 中周的制作

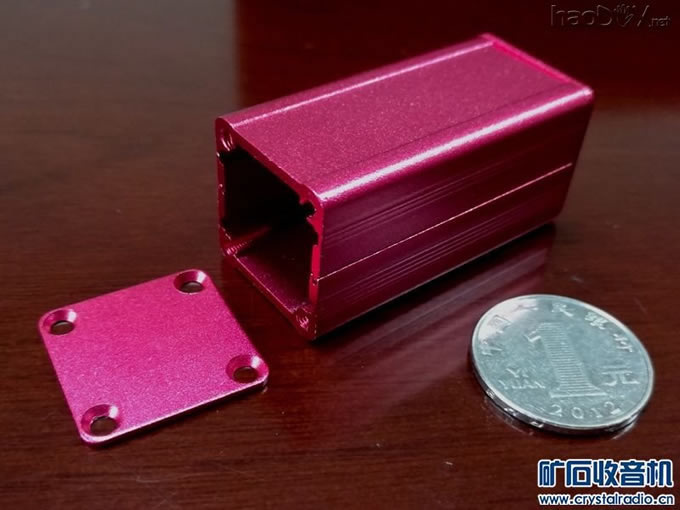

       在DIY接收机中,中周等电感线圈的制作显然是一个难点,不少矿友对自制的收音机接收效果不太满意,很大程度上问题出在中周。本机AM波段采用成品的465KHz中周,但FM的10.7MHz中周就需自制了。本人历经多次试验改版,最终选用了10*10中周骨架,先后绕制了几十只中周做测试验证,并经多场合试用测试,该中周使用效果总体上表现不错,中频响应比较容易调整。本人将其定名为“红盒子微形中周”。

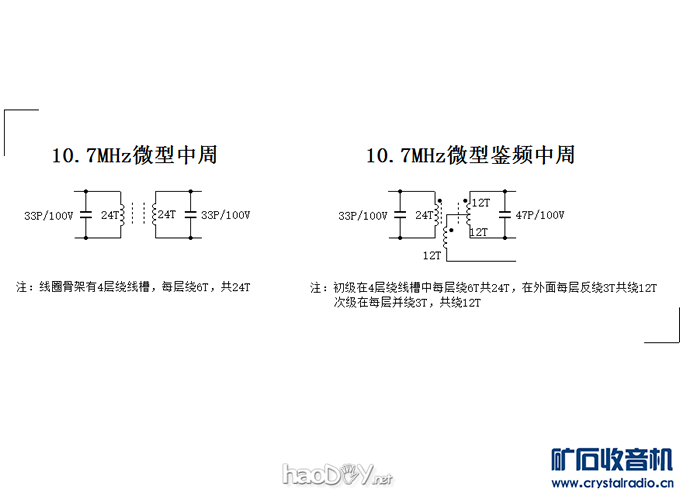

制作参数
【参赛】AM/FM二波段16灯电子管立体声接收机制作

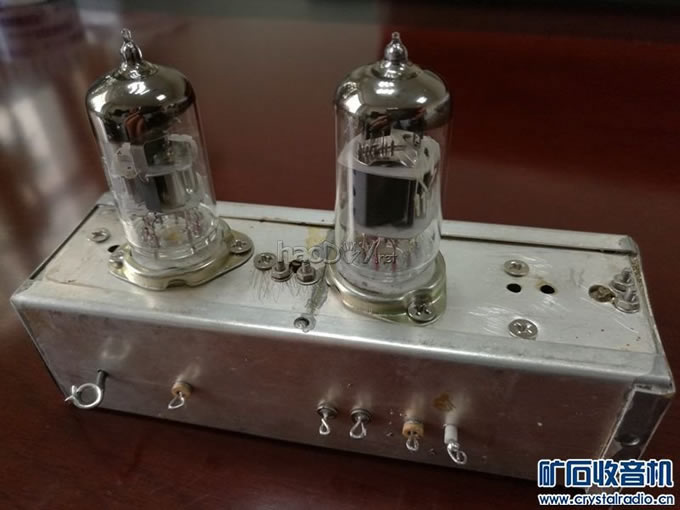

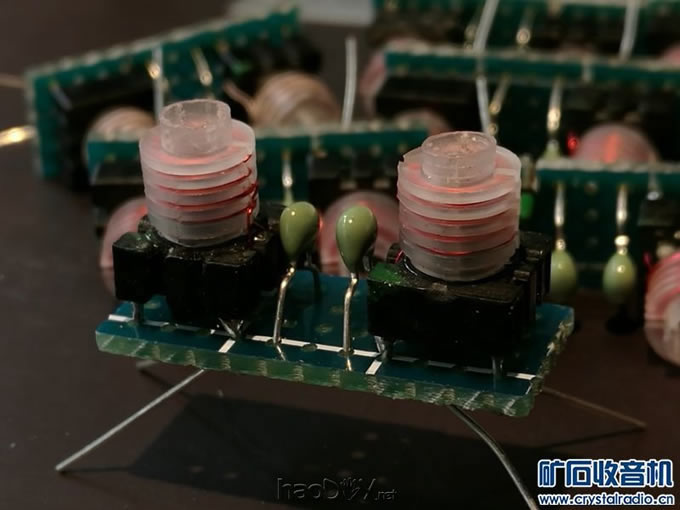

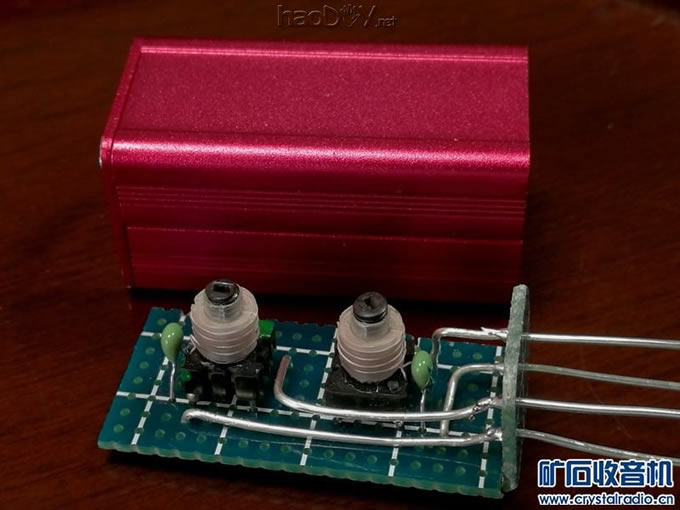

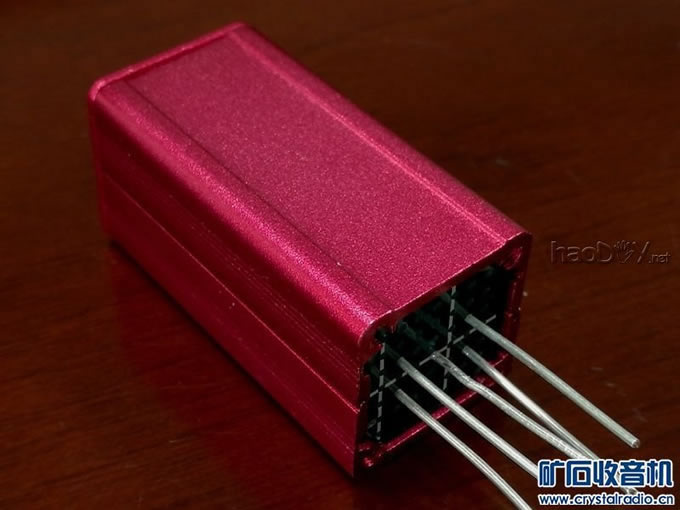

内置在高频头上的微形中周
【参赛】AM/FM二波段16灯电子管立体声接收机制作

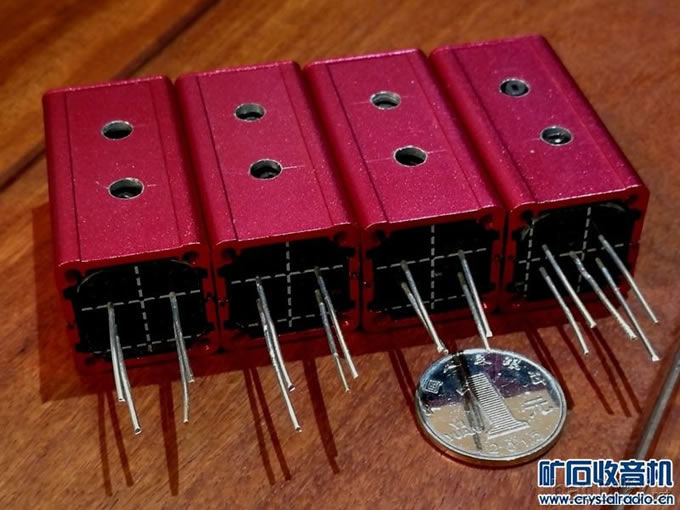

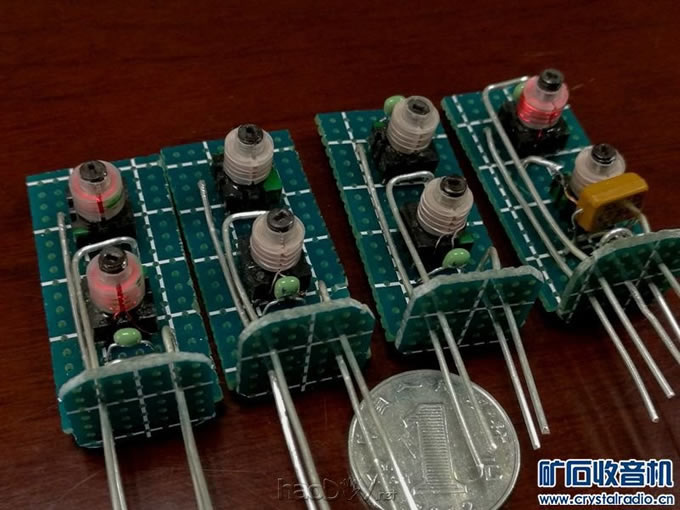

露装中周及鉴频中周一套4只
【参赛】AM/FM二波段16灯电子管立体声接收机制作

【参赛】AM/FM二波段16灯电子管立体声接收机制作

【参赛】AM/FM二波段16灯电子管立体声接收机制作

【参赛】AM/FM二波段16灯电子管立体声接收机制作

【参赛】AM/FM二波段16灯电子管立体声接收机制作

第三章 FM高频头制作
       与DIY中周相比,FM高频头的制作难度显然大很多。本人之所以热衷于FM接收机的制作,其动力很大程度上来源于2013年完成的“FM广播监测接收机”研发项目的余温,因监测机中的FM高频头模块是采用厂家成品件,故总觉得这个FM高频头是一个未被攻破的堡垒。当在下遇上本矿坛后,攻破FM高频头堡垒的冲动由然而生。于是乎,在下在矿坛的沐浴下,如鱼得水,接连DIY了单灯、双灯、三灯高频头,且每每成功。当然,空连电调均有,其中四连八臂电调高频头的制作,是我在高频头制作中难度最高的一个代表。
      该机采用的是双灯高频头,制作过程如下:

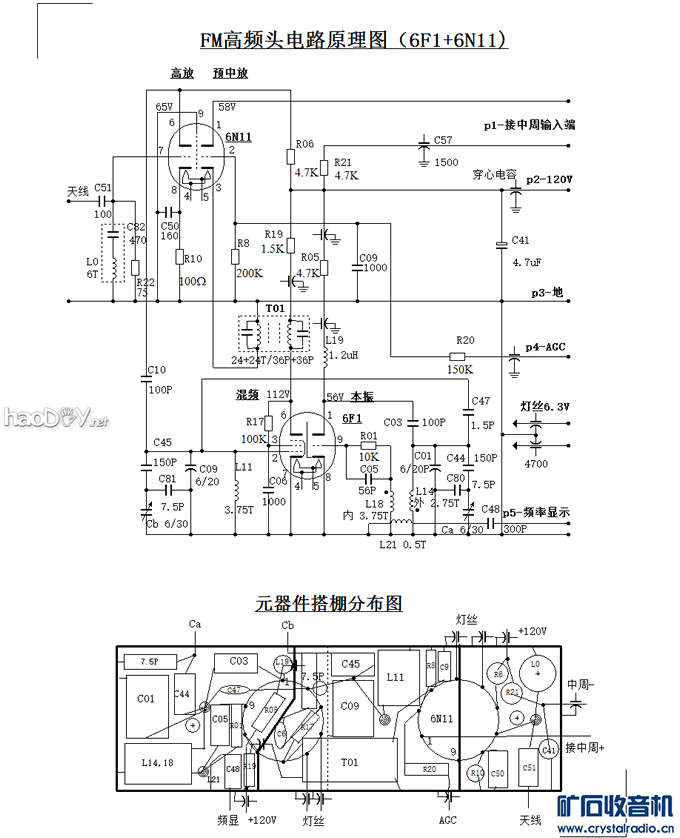

原理图
【参赛】AM/FM二波段16灯电子管立体声接收机制作

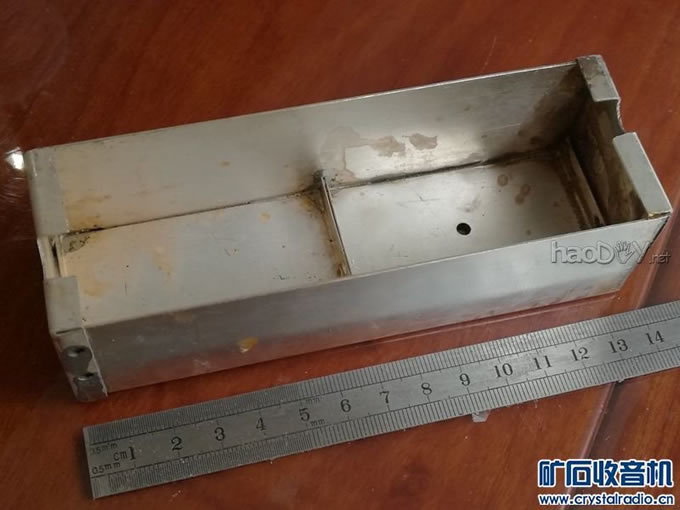

采用几片旧机器上的镀银黄铜板做屏蔽盒
【参赛】AM/FM二波段16灯电子管立体声接收机制作

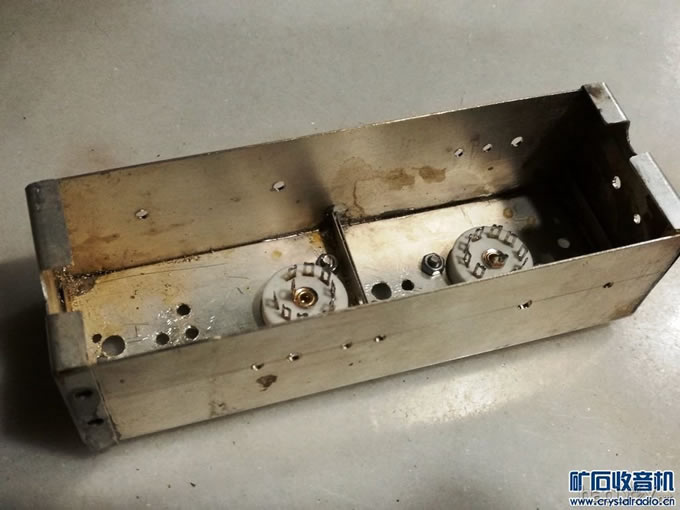

上管座
【参赛】AM/FM二波段16灯电子管立体声接收机制作

采用全搭棚焊接,开焊了
【参赛】AM/FM二波段16灯电子管立体声接收机制作

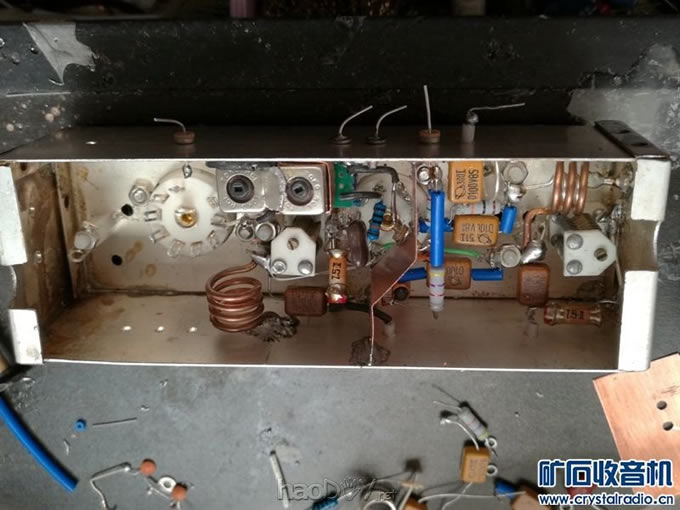

焊毕
【参赛】AM/FM二波段16灯电子管立体声接收机制作

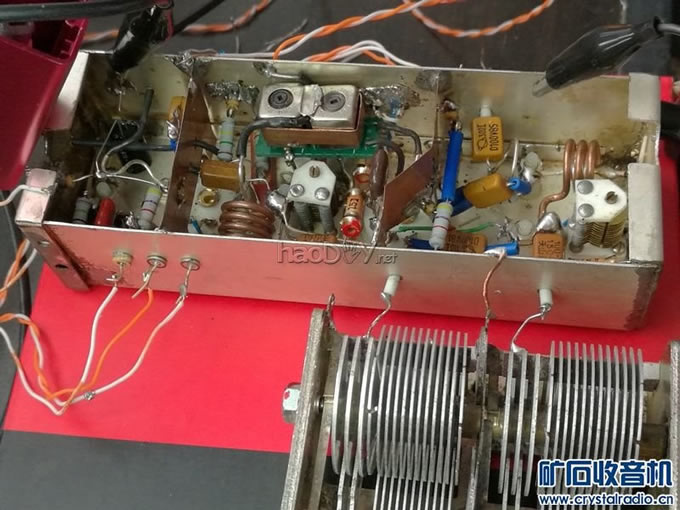

接上空气连
【参赛】AM/FM二波段16灯电子管立体声接收机制作

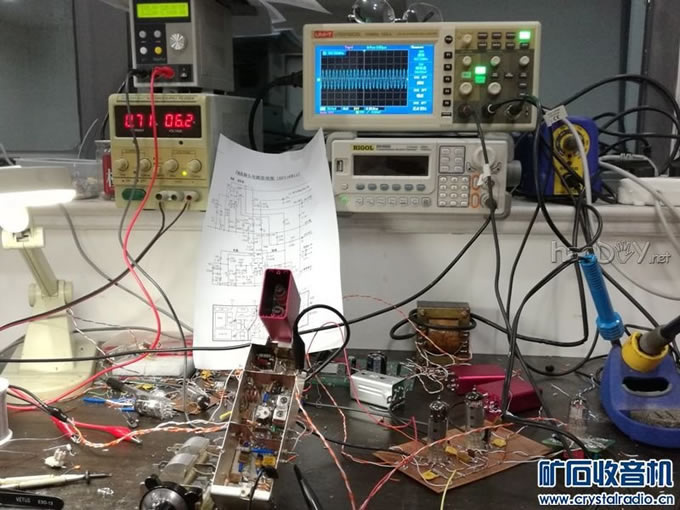

调试
【参赛】AM/FM二波段16灯电子管立体声接收机制作

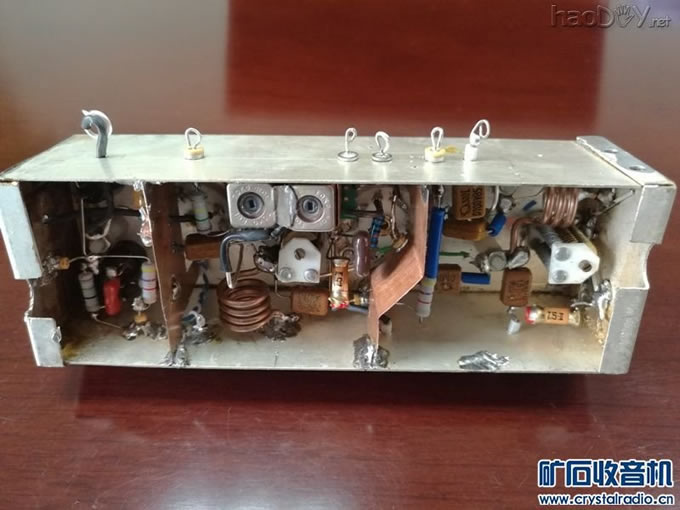

制成
【参赛】AM/FM二波段16灯电子管立体声接收机制作

第四章 AM本振混频器制作
       AM中波段的接收有很多优秀电路可参照,该机就是借鉴了牡丹牌911九管五波段收音机的电路设计而成的,采用模块式组件设计,手工绕制本振线圈和磁棒线圈,其它的具体制作在这里就不再赘述了,见下图:

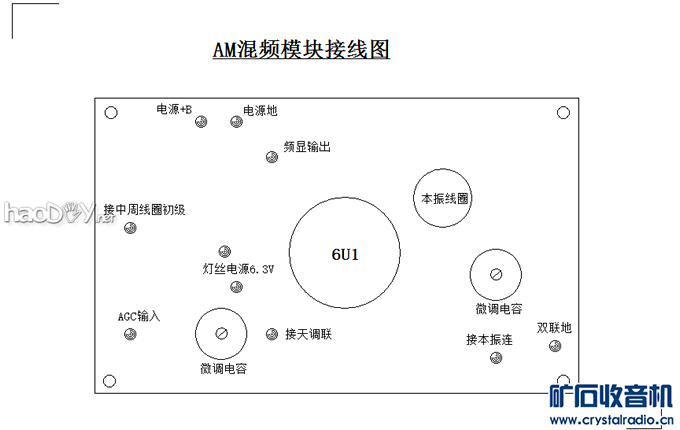

元器件布局图
【参赛】AM/FM二波段16灯电子管立体声接收机制作

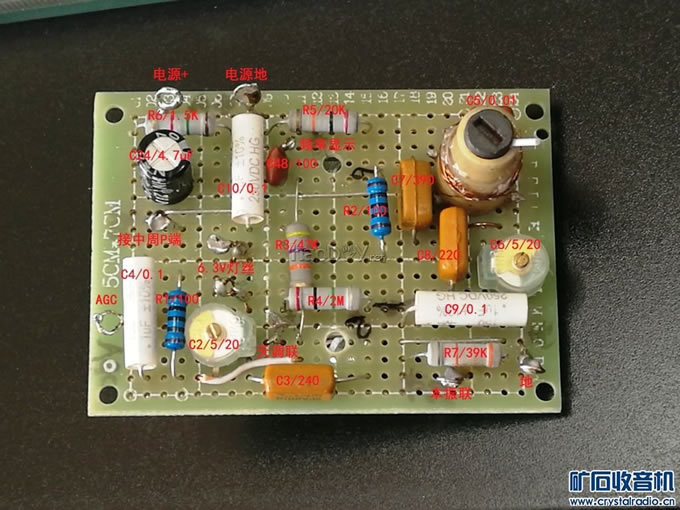

实物对照图
【参赛】AM/FM二波段16灯电子管立体声接收机制作
