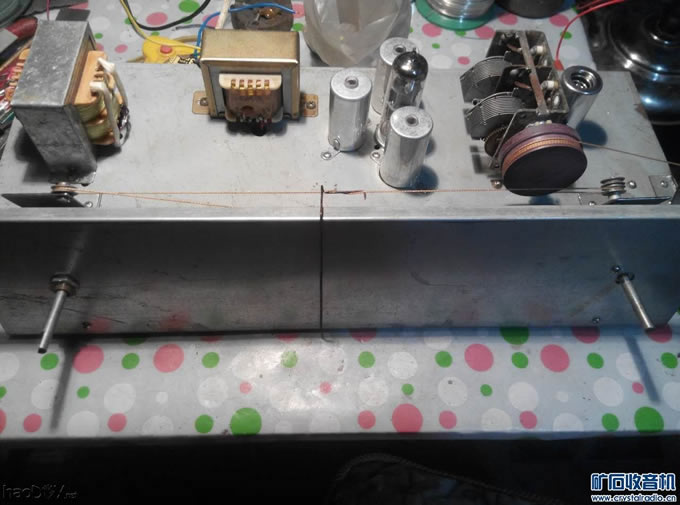

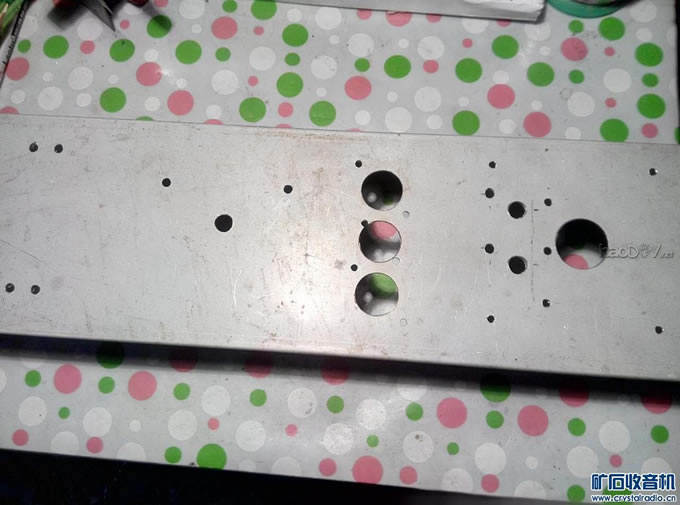

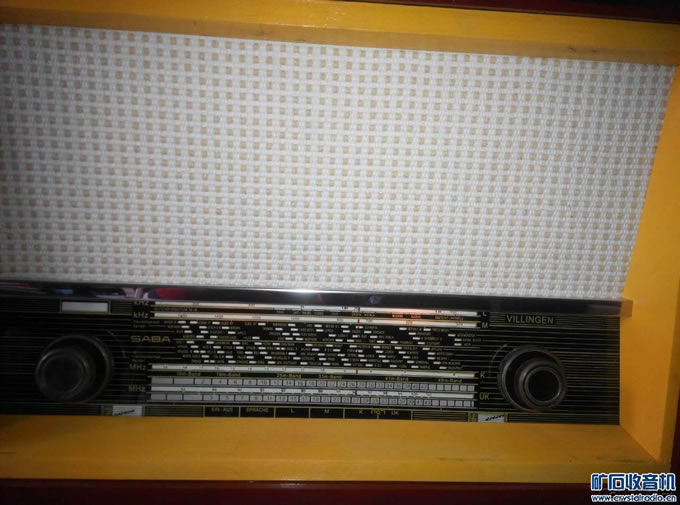

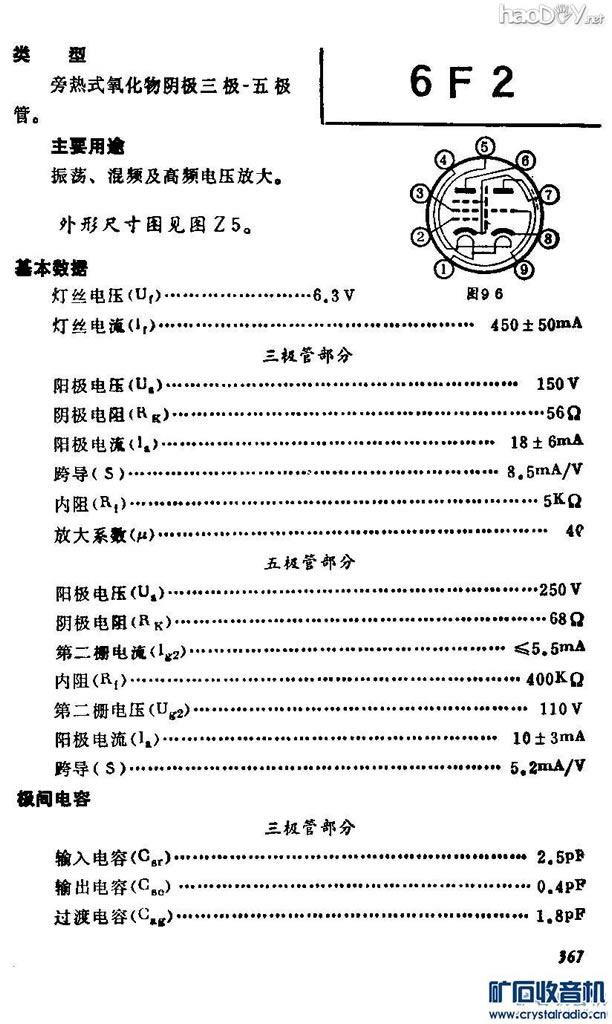

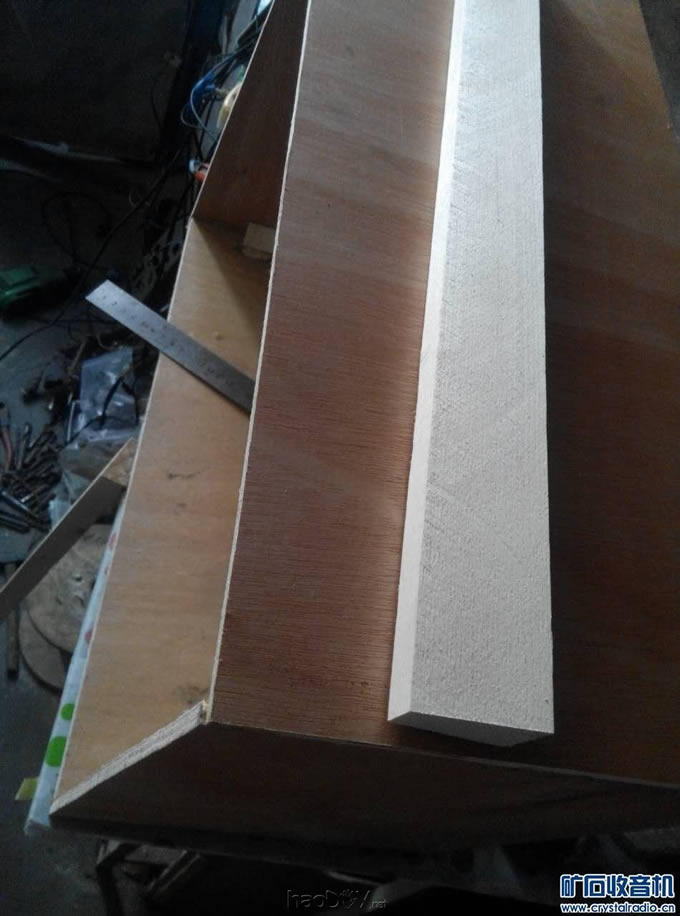

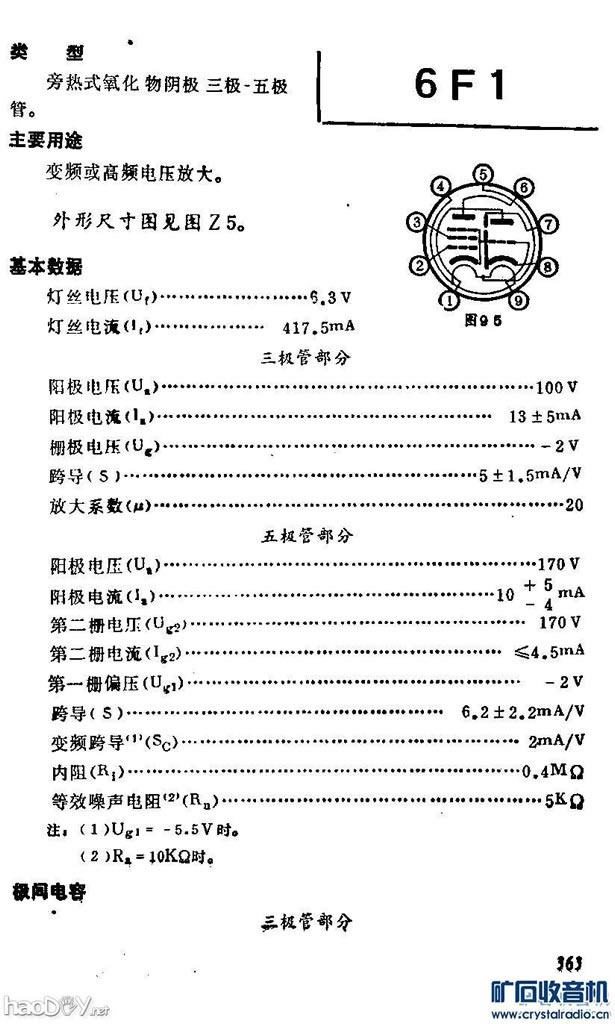

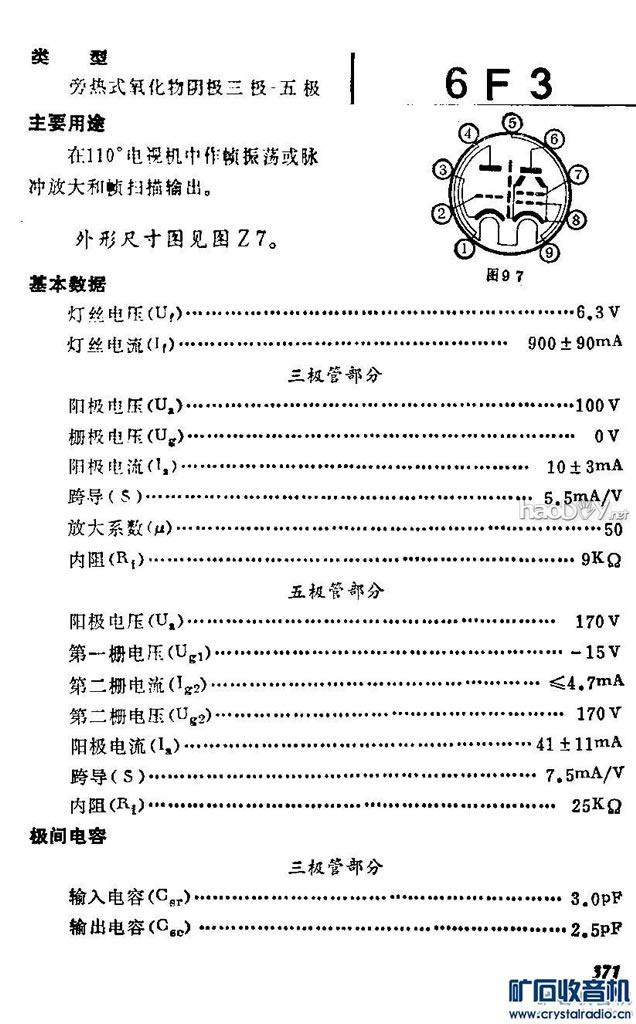

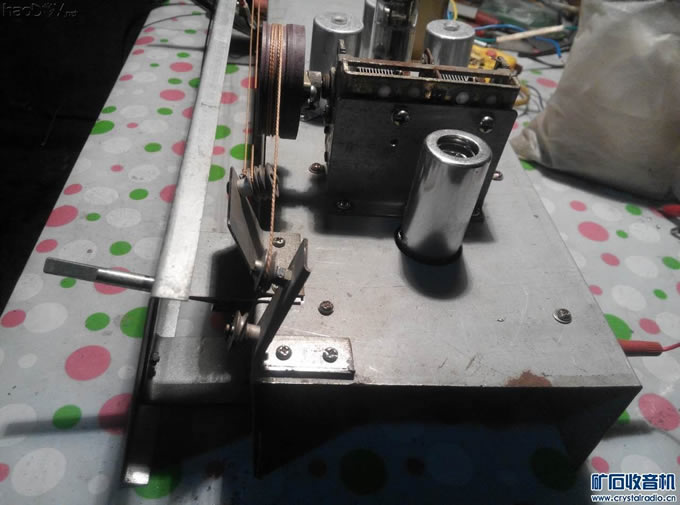

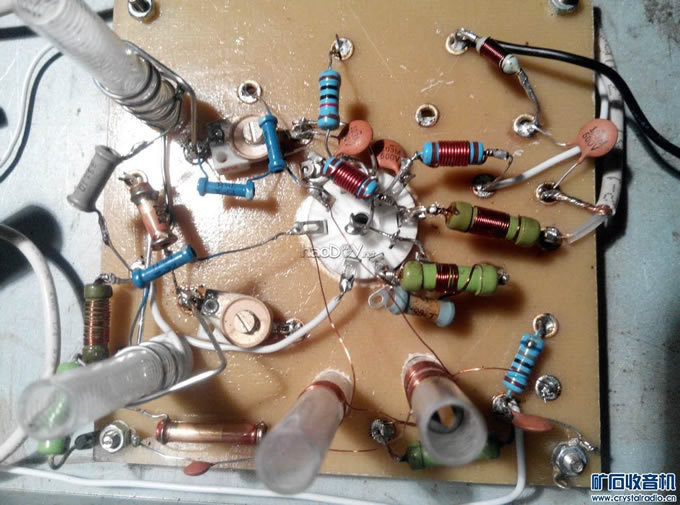

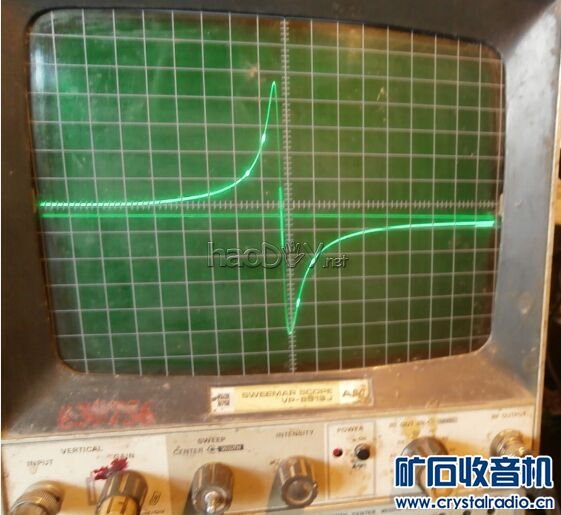

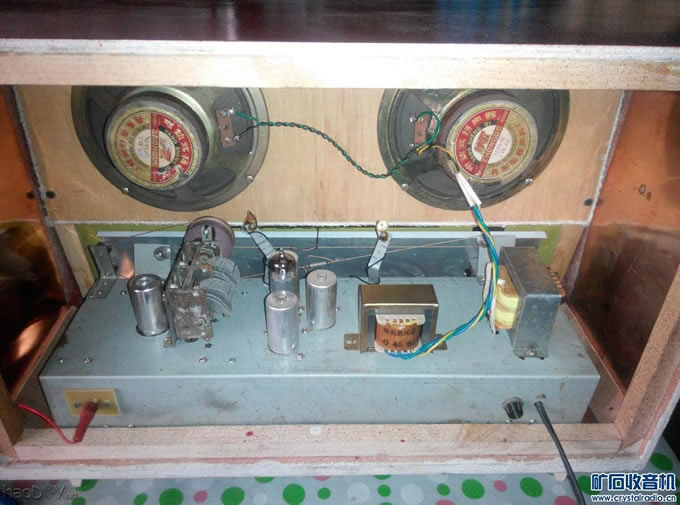

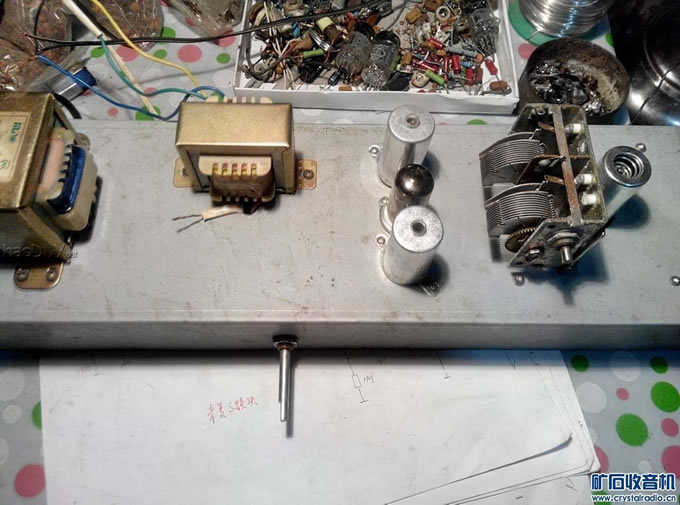

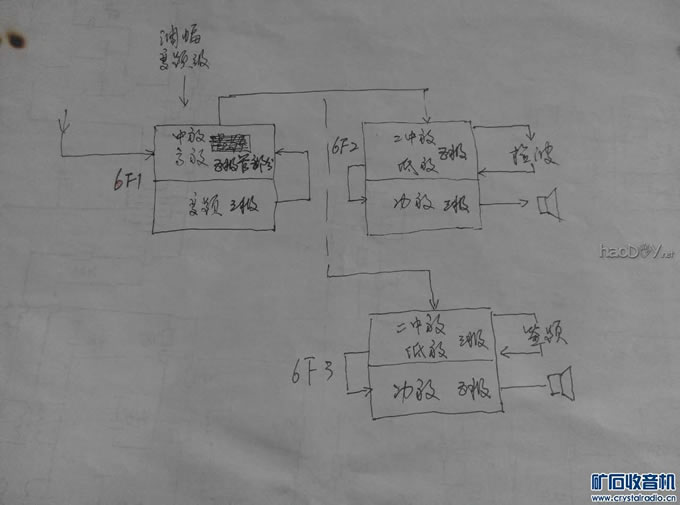

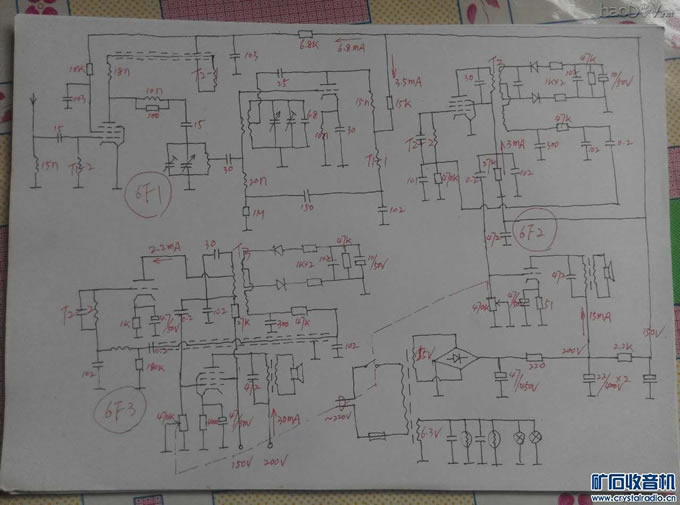

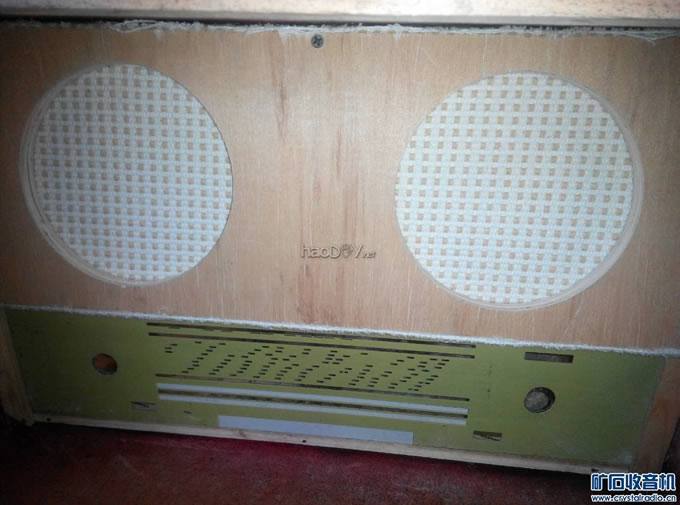

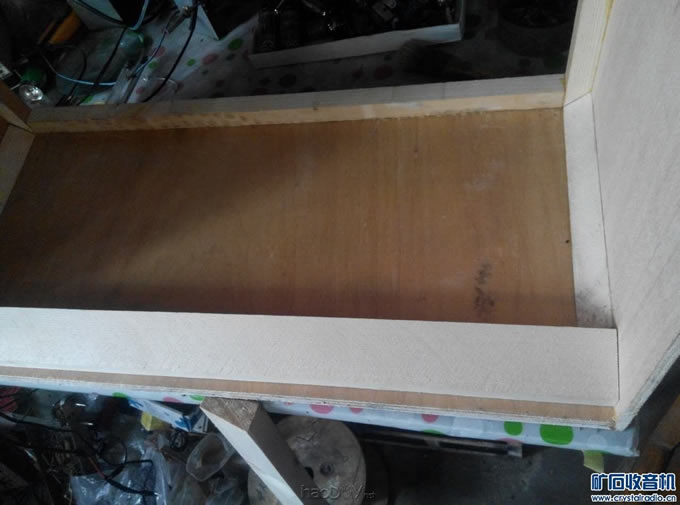

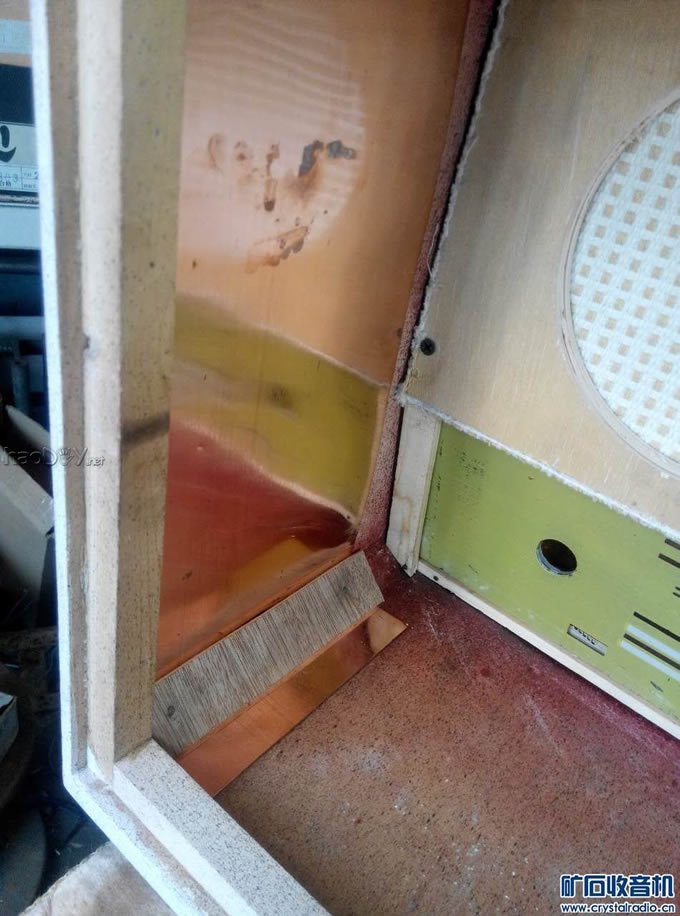

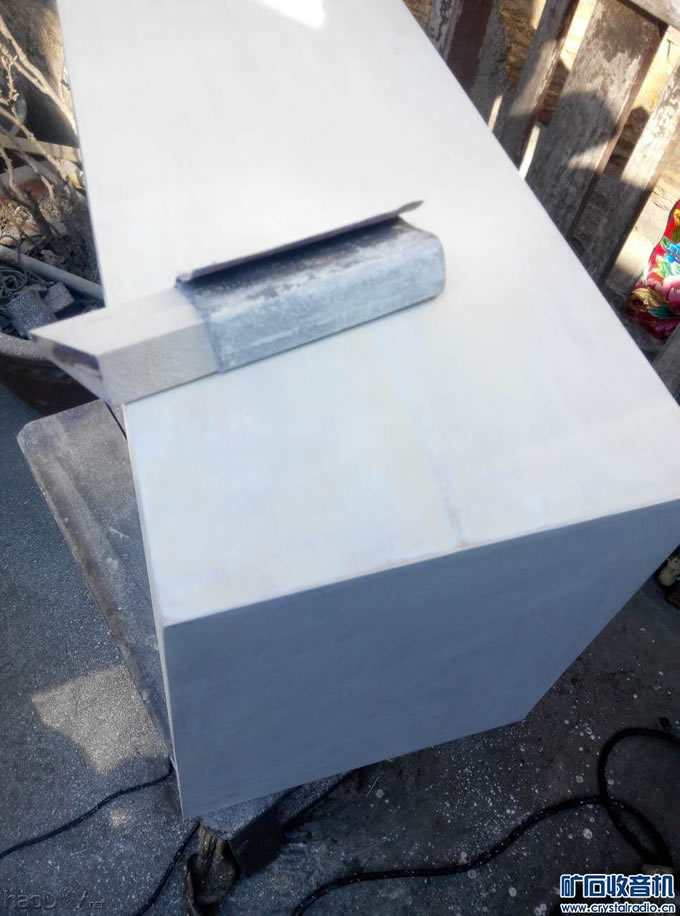

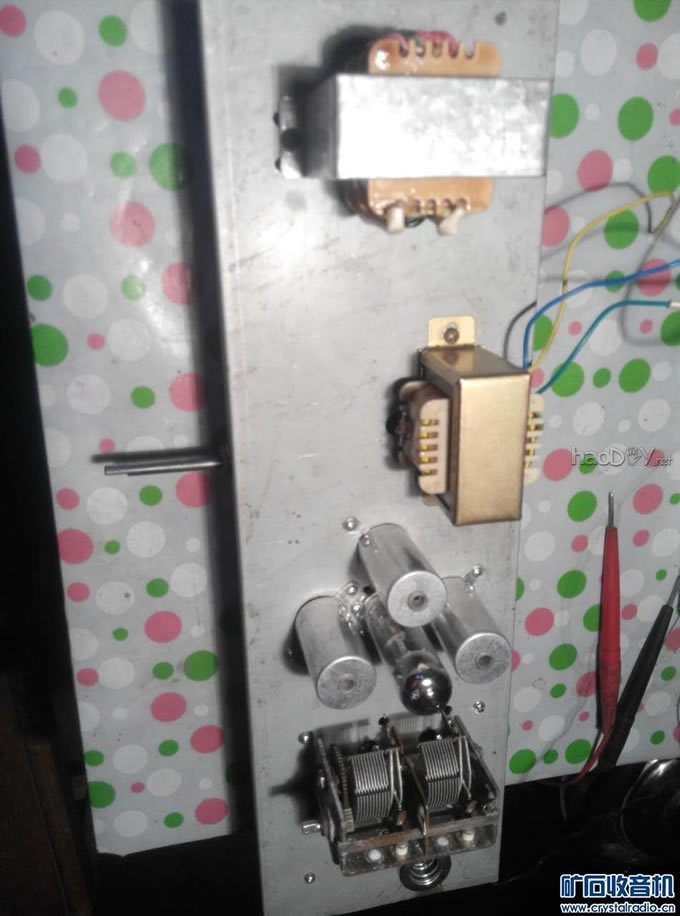

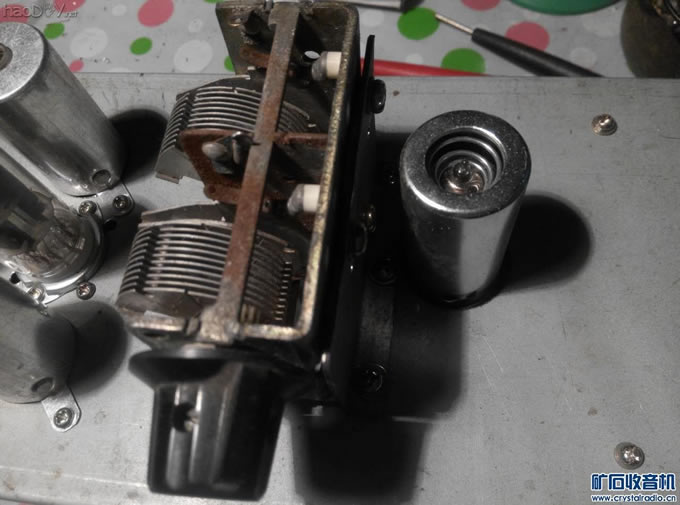

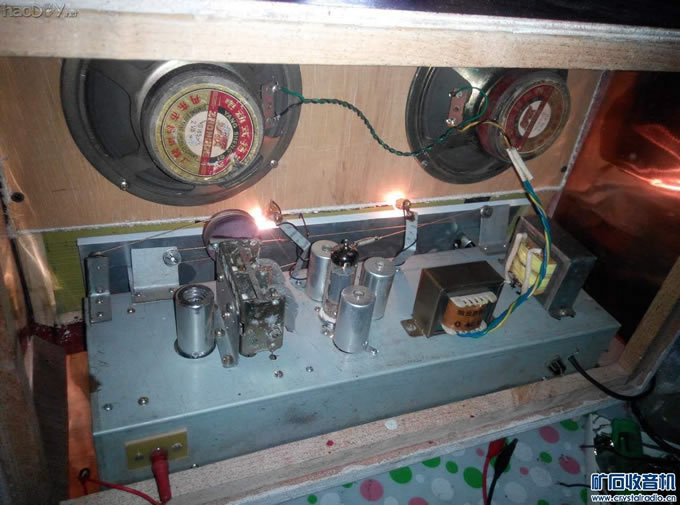

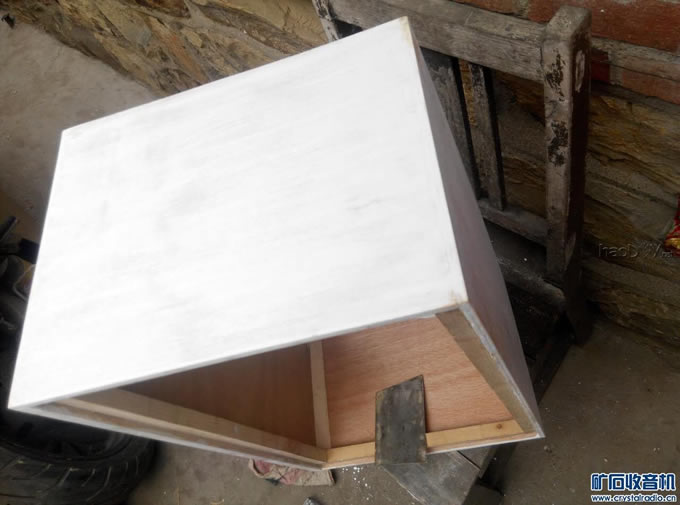

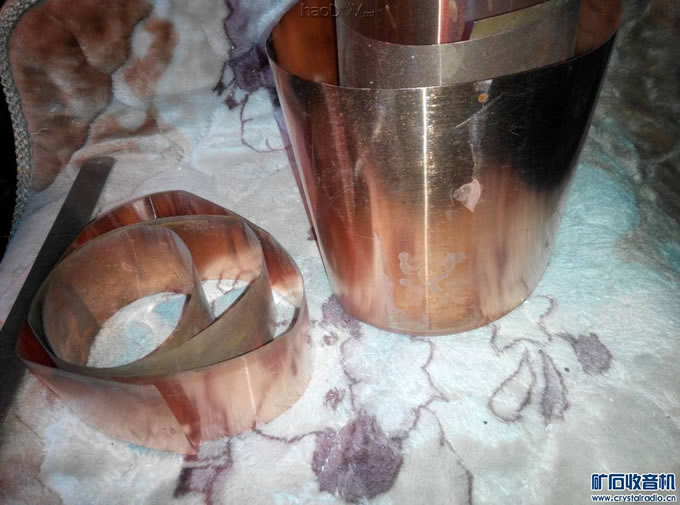

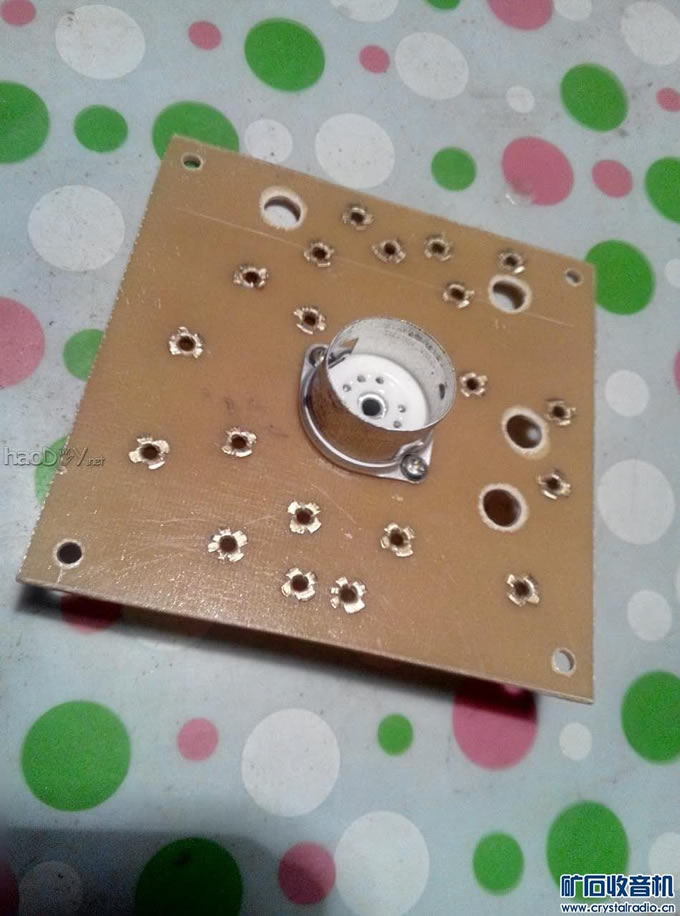

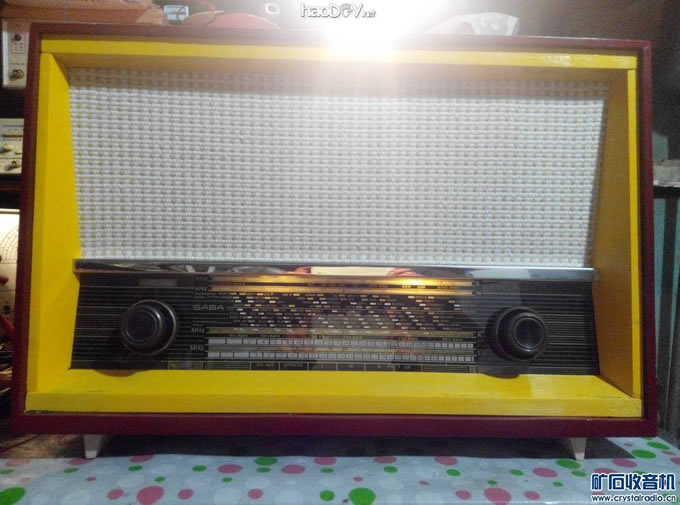

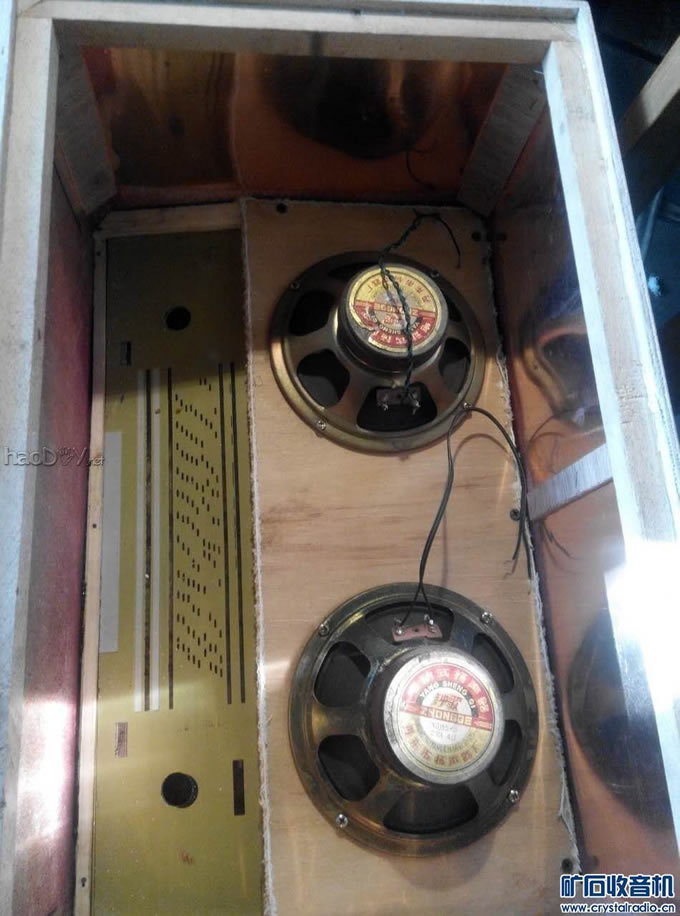

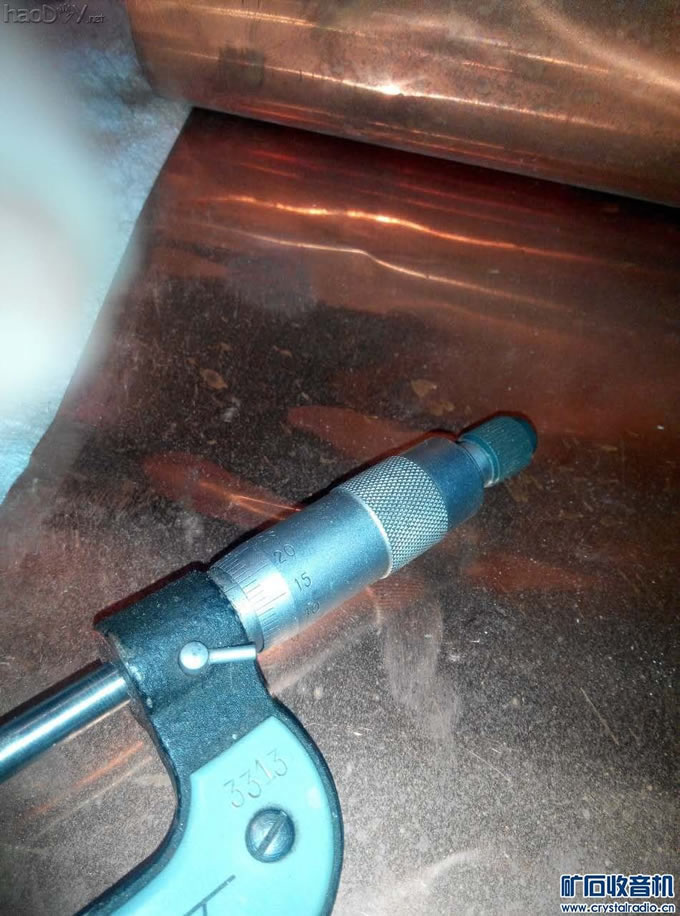

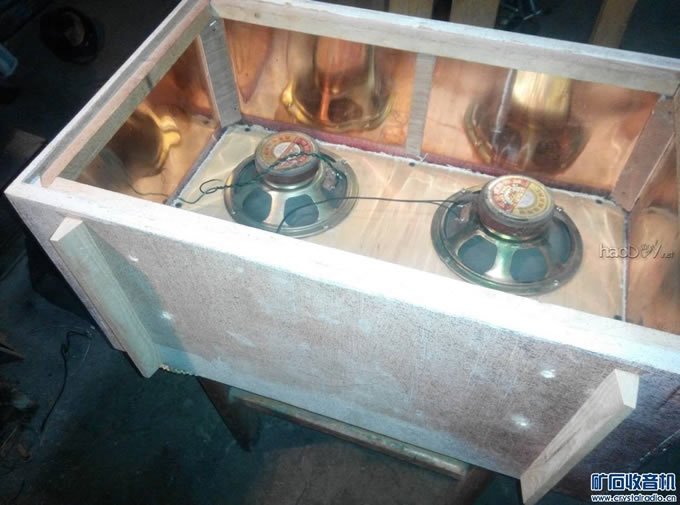

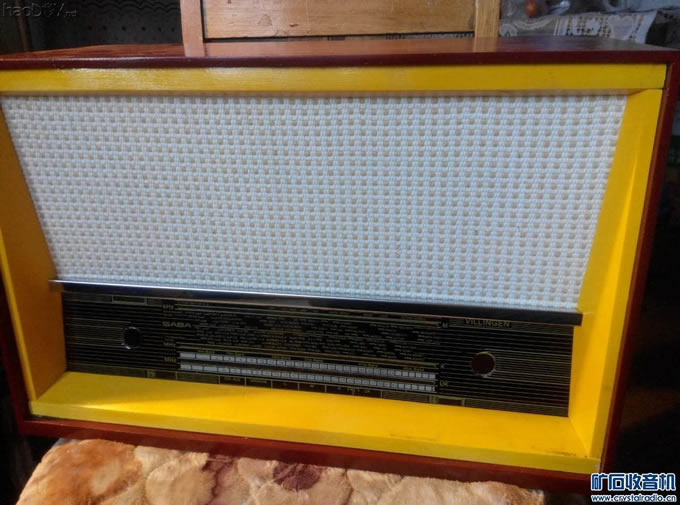

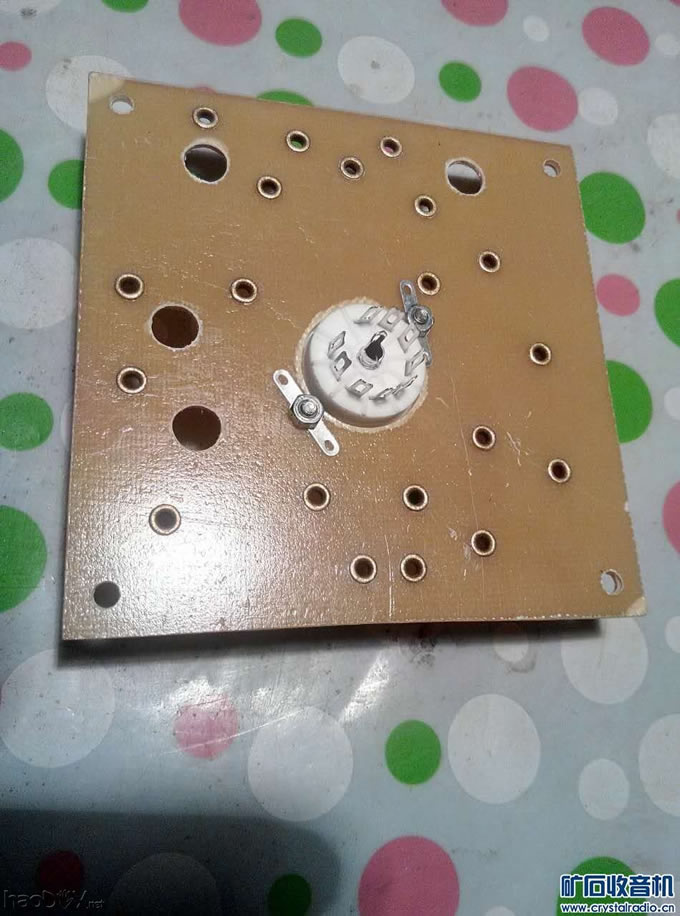

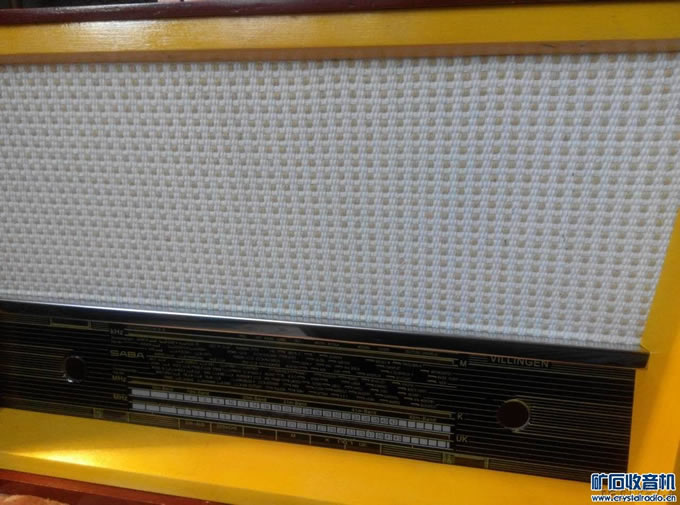

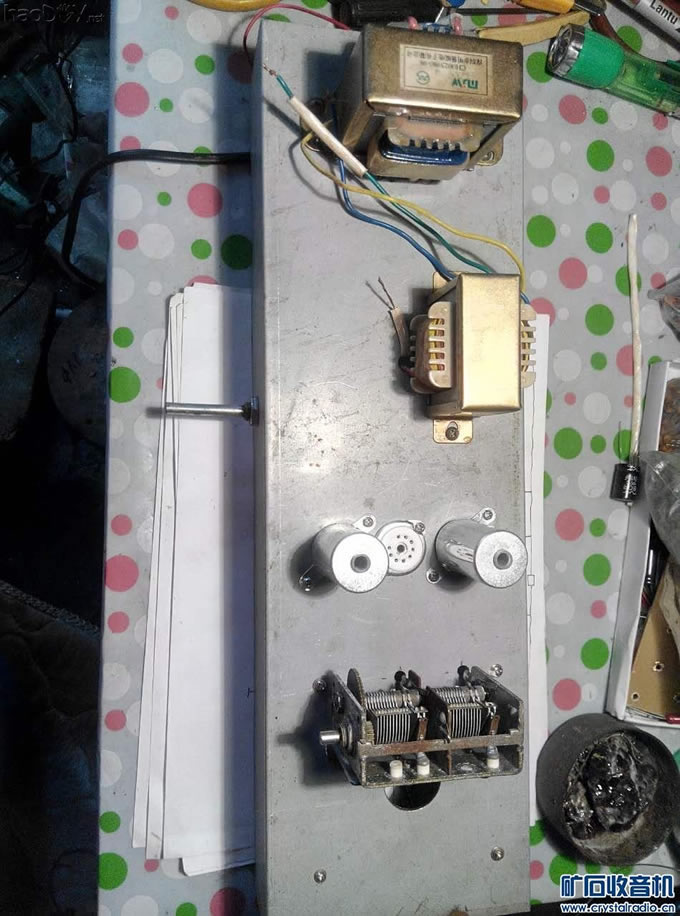

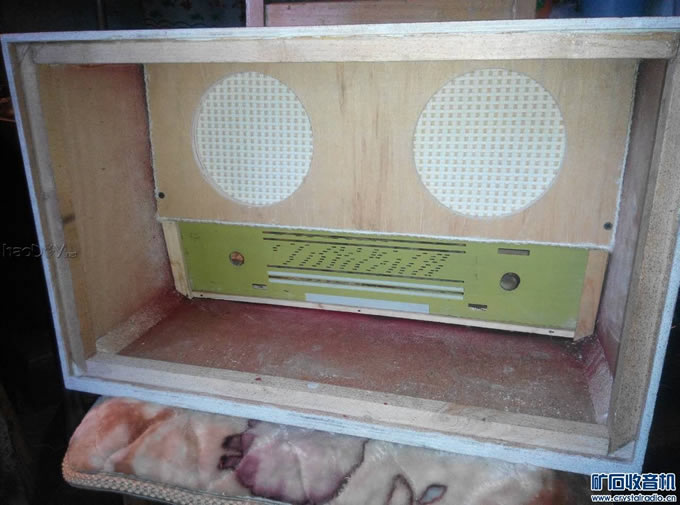

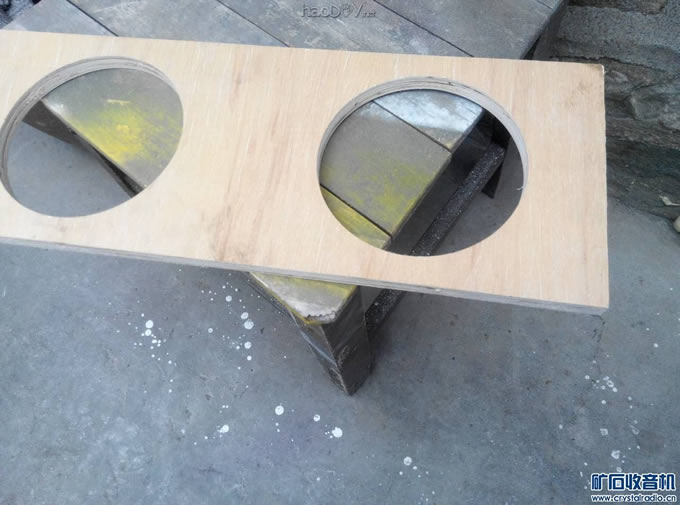

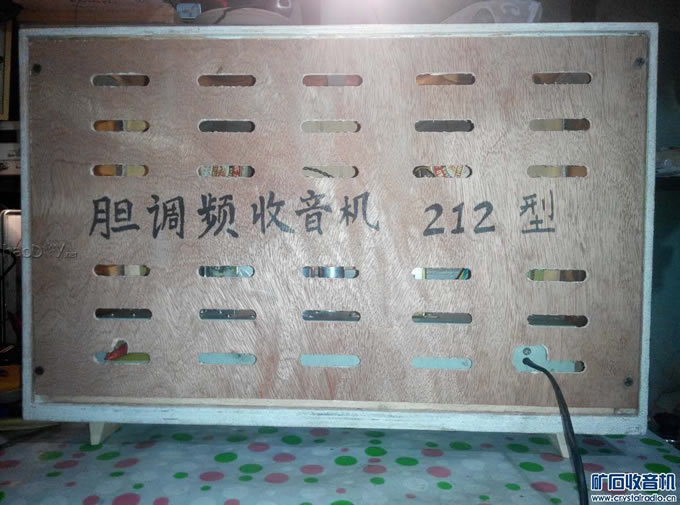

加入矿坛有几年时间了，作为一个电子爱好者在这里增长了知识，也结交了知趣相投的朋友，可谓是受益匪浅。本人从小喜欢收音机，尤其喜爱电子管收音机。在矿坛的电子管专栏里，充分的学习到了电子管调频收音机的知识，经过一段时间的实践，基本上成功的做了一部两灯的调频胆收音机，就算是一份答卷，请广大矿友审阅。 言归正传，一部完整的调频超外差机基本包含了高放 变频 中放 检波 低放 功放等几部分，通过采用来复电路和运用复合管的办法可以减少电子管的数量。 电子管的选择：首先把着眼点放在国产管上，其原因是相对于外国的电子管虽然性能比较好，甚至有专门的FM用管，但是价格偏贵，不易买到，而且电子管存在老化，旧管的指标不能有充分保障。而国产管就有存量大，价格便宜，并且全新的优势了，方便爱好者动手制作。国产的复合管中型号不是很多，其中6f1 6f2 6f3是为了电视设计的，6f1和6f2是高频管，6f3是场电路用管。其性能在这里可以满足调频收音机的要求。 下面是6f1的参数  6f2的参数  6f3的参数  参数中6f1 6f2可以做高频部分，考虑到来复电路中五极管部分需要负担高放和中放的放大电路，需要高跨导来保证电路的放大增益，这里用6f1是比较适合的，6f2和6f3用做低放。 电路的方框图  电路图  图中6f1的三极管部分本振，五极管部分是高放和来复中放。6f2的五极管部分做第二中放和来复低放，三极管部分有屏耗大，负载阻抗低5k的特点，做功放可以得到比较大的功率，0.6w左右。图中6f3是另一个中低放电路，三极管部分做第二中放和来复低放，五极管部分做标准的功放，可以有比较大的输出功率，但是三极管部分存在中放增益低，线性差的缺点。两个电路可以按照爱好者自己的喜好来选择。还有需要说明的是两个低放电路部分的音量控制都是在功放管的栅极，其原因是鉴频级与来复低放电路有串音干扰，如果在鉴频输出部分加音量电位器的话将导致小音量关不死，大音量自激。这也是检波的前一级管做功放推喇叭功率不可能做大的原因。 制作底盘开始  安装零件  6f2部分  6f3部分  高频采用铆钉搭棚    高频头部分   按度盘 上拉线   基本的调试：中频  一部完整的收音机外壳是不能缺少的，没有，怎么办，自己做！在矿坛上见识到了德国收音机，被其大气的外形和精良的做工所倾倒，趁着这次机会仿制一个德机的外壳怎么样呢，可俺从来没有干过木工呀  被人笑话了 有困难要上，没有困难创造困难也要上。赶鸭子上架吧。                             |
