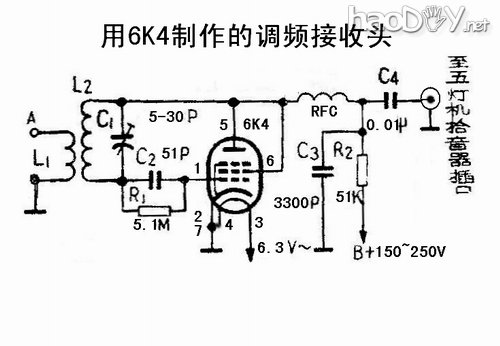

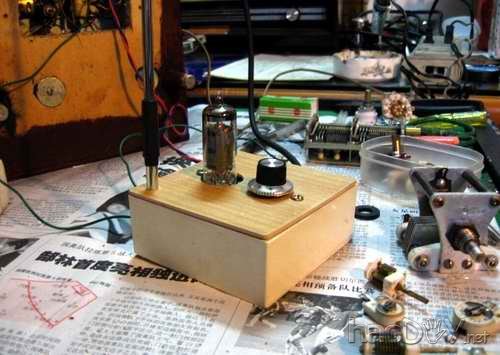

春节假期用6K4电子管做了个自灭式超再生收音头（见线路图），接收范围居然覆盖88--108MHz。过去对“begart”同学多次发贴介绍自己DIY的超再生的调频机接收范围覆盖88~108MHz表示不可理解，经过自己动手制作试听，我彻底服了，有兴趣的同学不妨试试。 天线和调谐线圈：L2用直径2MM裸铜线在直径15MM模具（我用5号电池作模具）上以圈间距离为2MM绕3圈，抽出模具成空芯式线圈，L1用同样线材和同样方法绕1圈，两个线圈之间的距离为2MM（见图4）。 RFC高频阻流圈：用36号漆包线在1W30K的电阻上绕120圈。 C1 5-30P可变电容：我先后用过空气四连中的一个小单连和电台上拆下的空气单连，可能容量大覆盖范围不对收不到台。后来改用5-30P瓷介微调电容，能收到很多台，覆盖范围可以，但感应电流很大，用起子调台时时大声时沙沙声，漂移相当大，最要命的是起子调好台后正要移开，原先调好的台又沙沙声响了。最后，我试用“老百姓（广坛名“黑五类”）同学推介的5-20P小空气可变电容（见图5），用塑料管套住动片调谐柄来调谐，效果很好，频率覆盖88-108MHz。在广州市区收到十多个台。 收音头调试简单，检查接线无误后通电，在L1A点接1米长拖线（我是用50公分长拉杆天线），接着调节R2阻值至最佳点（可先用50K电位器调试），测出阻值后改用接近电阻即可。 我把6K4FM收音头音频输出接到六灯电子管收音机的拾音插座上，而收音头的灯丝和B+电源则从电子管收音机上接过来。用六灯电子管收音机放音音色悦耳动听。 由于收音头元件少，我把全部元件装到一个交流电插座的底合里。（见图1、图2、图3、） 体会：由于FM收音头调频部分工作在超高频状态，这部分元件宜装在环氧板上，线圈应距离安装板15MM，接点要牢。全部元件尽量紧靠6K4电子管，且接线尽可能短，以减少分布电容和杂散感应，以利调试
|
