一台2P2电子管再生式单管收音机

时间:2013-05-05 09:30来源:www.crystalradio.cn 作者:fatchiyi 点击:
为寻找四十多年前的感觉, 最近制作了一台2P2再生式单管收音机,不用天线可收3-4个电台,灵敏度还算可以,音色比晶体管要好,室外天线接上不明显,接不接基本一样,L1变作多余的. 1:没有365P空气单连可变,用特别改制的360P单连密封可变电容: (把270PX2双连可变拆下
为寻找四十多年前的感觉, 最近制作了一台2P2再生式单管收音机,不用天线可收3-4个电台,灵敏度还算可以,音色比晶体管要好,室外天线接上不明显,接不接基本一样,L1变作多余的.
1:没有365P空气单连可变,用特别改制的360P单连密封可变电容: (把270PX2双连可变拆下一连,共9动8定用1/3各3块片加到另一连上重新组合而成)

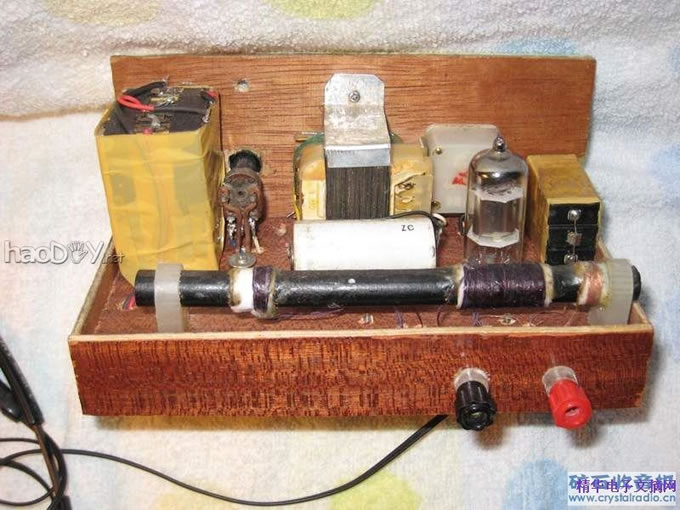

2:没有338线圈: 在中波磁棒Φ10X140上L1:8T; L2:60T; L3:8T,没有纱包线可用0.12X7~9股漆包线纽成代替.

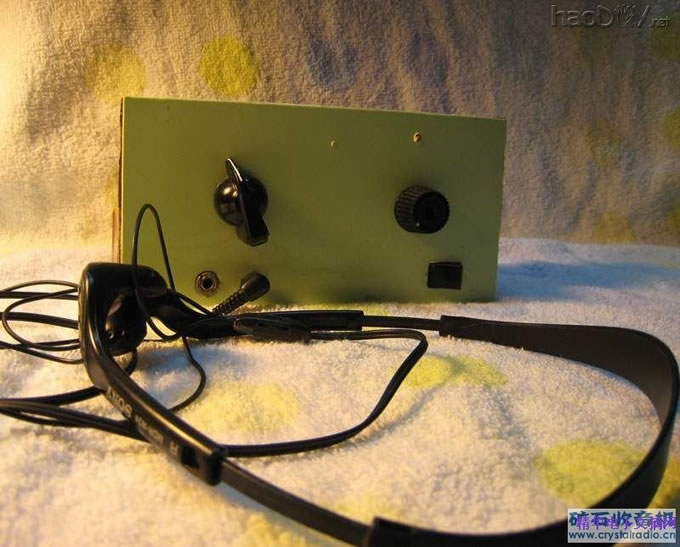

3:没有高阻抗耳机: 利用坏收录机220V/8.4V电源变压器代替输出变压器,用爱华Walkman立体声耳塞(20Ω+20Ω)串联形式接法代替.也试过用两个旧电话SC2-300舌簧听筒(30Ω+30Ω)并联形式改成的耳机,效果都差不多.感觉音质不如耳塞.
4:屏极输出端加一个R.F.C 约8~10MH (在一个磁芯架上绕1000圈).
5:电源: 甲1.2V(可充镍镉/氢电); 乙11~12V(2块/组X3组)废旧手机锂电组成可充电.

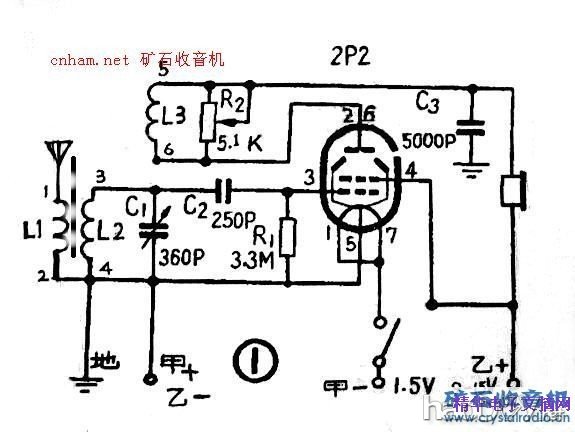

   6::参照原图,利用手上现有元件而变通替代,虽然有点不新不旧,不伦不类的感觉,总算成功,并圆了一个心愿.

一台2P2电子管再生式单管收音机

一台2P2电子管再生式单管收音机一台2P2电子管再生式单管收音机一台2P2电子管再生式单管收音机一台2P2电子管再生式单管收音机一台2P2电子管再生式单管收音机
