原图的管子基本上是很难找到的,图纸上标注6N1,因为当初想试试,实际上用6N3,本机器在用调屏电路时候,屏压90V左右,振荡频率可到110MZ,可能可以更高,但我的机器只能到110MHZ,覆盖频率范围18MHZ且比较稳定,用内差方式可以收到本地(?)强台南粤之声105.7MHZ的广播,(可惜说的都是卖药节目).
   电路的进程是这样的:高放/混频(6N3)----中1(6J4)----中2(6J4)----限幅放大(6J4)----晶体二极管鉴频----电压/低放(6F3)
                                          |
                                    AFC/本振(6N3)                   电源整流后经三级滤波降压170V送到6F3,110V送到其他各管.

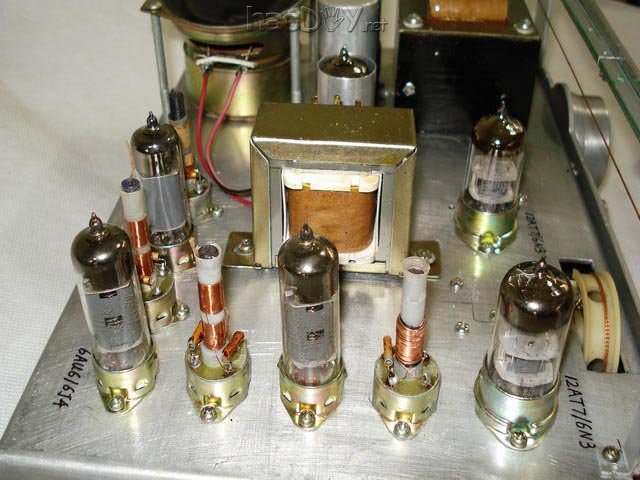

曾经有同学说机器那么多管?其实那是四个中周来的,一来为了美观,二来为了缩小整机的高度,我用了电子管座和屏蔽罩做了中周的外壳.请看图.

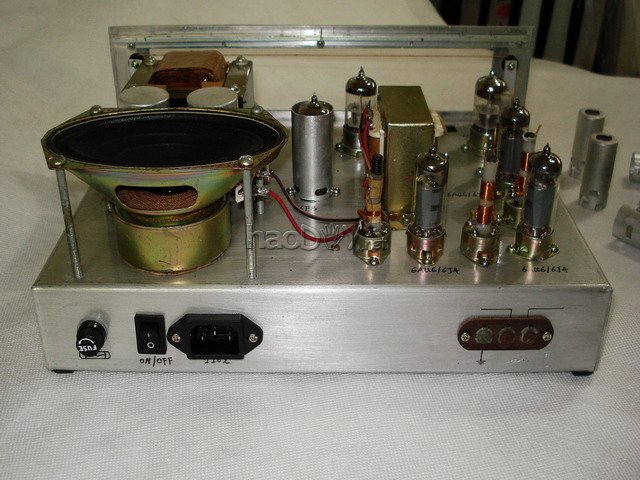

正中间的管子是6F3,为了降低高度,管子是陷进底盘2CM左右.


自制FM电子管收音机试听


自制FM电子管收音机试听

这里是机器所用电子管的资料,根据资料我们就不难算出机器总工作电流以及计算出总消耗功率,那么变压器要用多大功率,要留30%的储备.充足的功率储备最起码多减少变压器这个发热源,我的机器储备充足,工作其间是不发热的,有温升乃是管子等热辐射所引起的.电源电压要几组就按自己手头上的储备粮来计划好了.在灯丝的供电上,我是分两组的,一组给两个6N3,另一组给余下的管子.(待续)

6N3高频电压放大双三极管技术参数
主要用途: 高频放大及振荡
阴极式样: 旁热式涂氧化物阴极
热丝电压: 6.3V
管身高度: 48.5mm(美2C51高度38.5mm)
管内极间电容
输入电容: 2.5pF
过渡电容: 1.3pF
最高额定值(每组三极部分)
最高屏极电压: 300V
最大阴极电流: 18mA
最小阴极偏压电阻: 240
管座式样: 小九脚式
