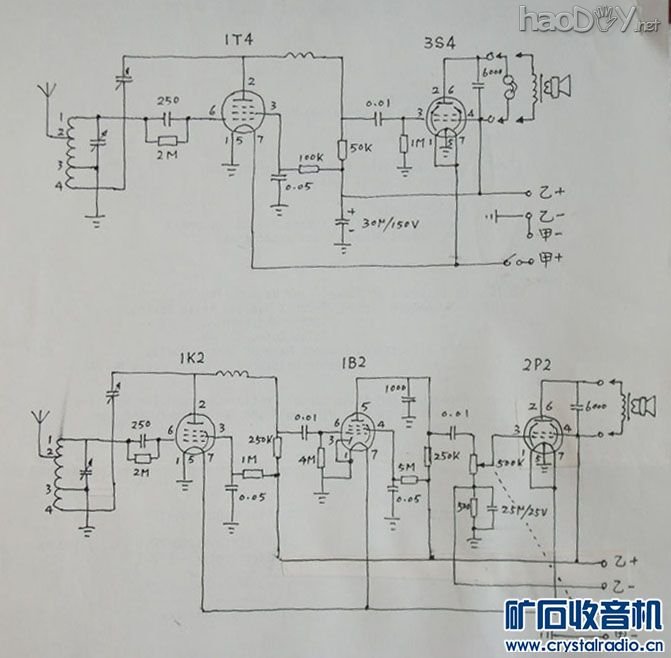

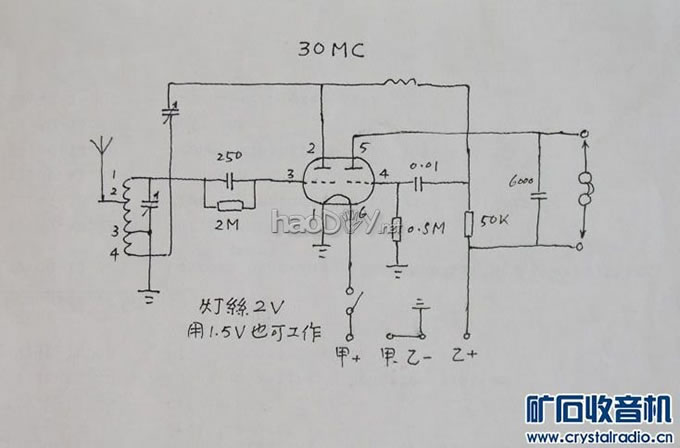

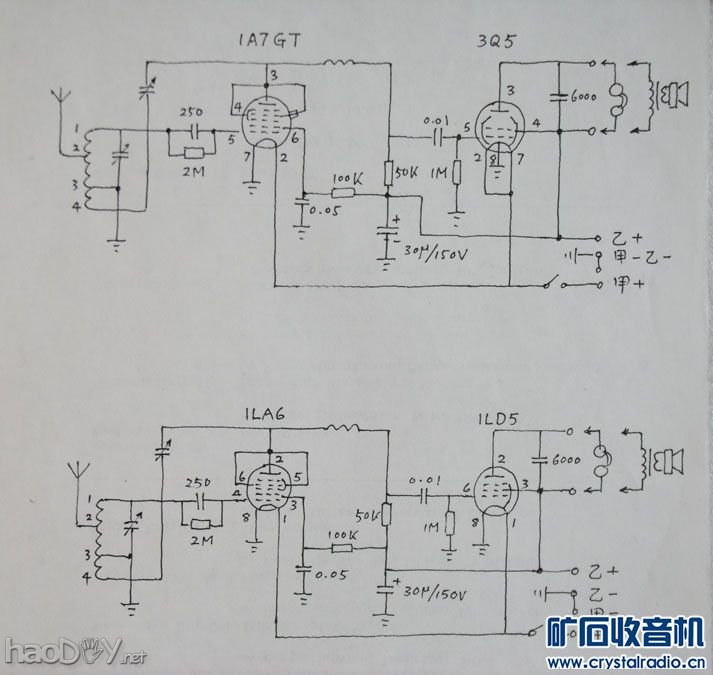

第四届diy大赛作品征集即将结束，俺来赶个晚集。 时下玩电子管收音机算是怀旧，而玩直流电子管再生机则更是怀旧。 痴迷无线电几十年，手头积累了不少直流电池管。如何让这些宝贝不闲着、让它们都能上岗干活，确实使我费了不少脑筋。 纵观再生式收音机，不管是单管、两管或三管，其共用器件都是调谐可变电容器、再生可变电容器、带开关音量控制电位器、线圈、耳机（扬声器）插口、电源插口，以及天、地线接线柱。沿着这条思路，我找到办法了。 我把本应连为一体的收音机面板和底板一分为二，面板是面板，底板是底板。把以上几种共用的器件集中安装在面板上，底板上只安装电子管和电阻、电容。然后再把面板和底板用接触点方式拼装起来，使之成为一个整体。这样，根据底板上管子的数量，就可方便快速地组装成单管机、两管机、或三管机，管脚接线相同的中外管子可方便替换。这样，我手头那些花生管、大八脚管、自锁管、和复合管都可派上用场了。单做一个底板很方便，不费时。我现在是听了单管听双管，听了双管听三管；听够了花生管听八脚管，听够了八脚管再听自锁管。如此往复循环，乐趣无穷，真是把怀旧玩到了极致！为了配套，还另做了一个甲、乙电电池组，以及一个小型电压50伏、电流10毫安的振子升压器。 具体做法及有关线路图请见所附照片
|
