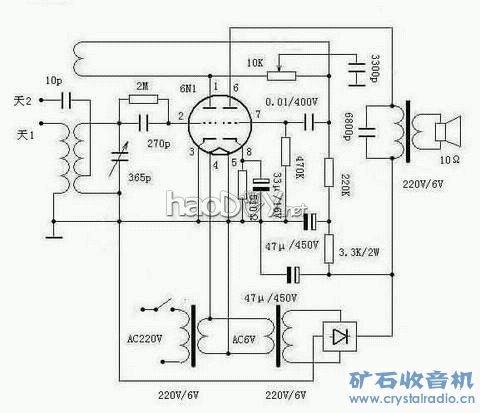

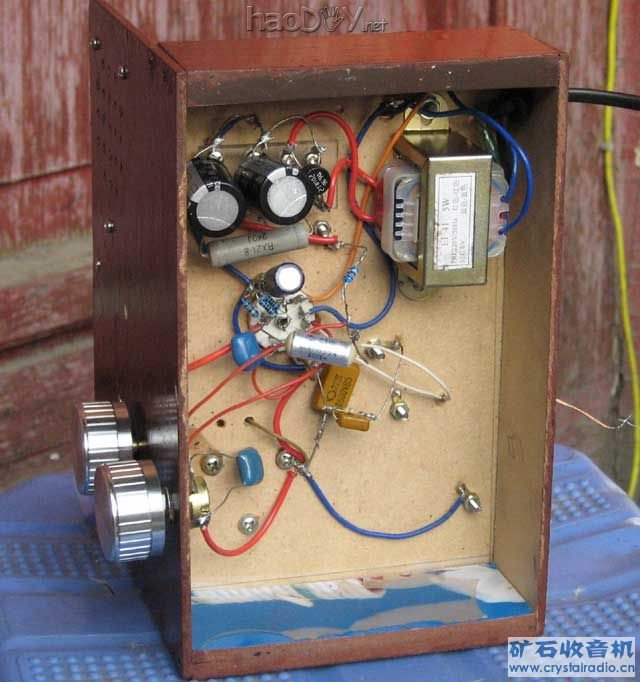

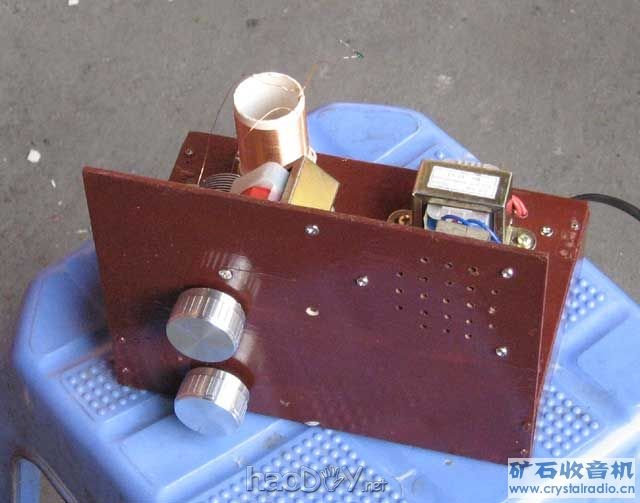

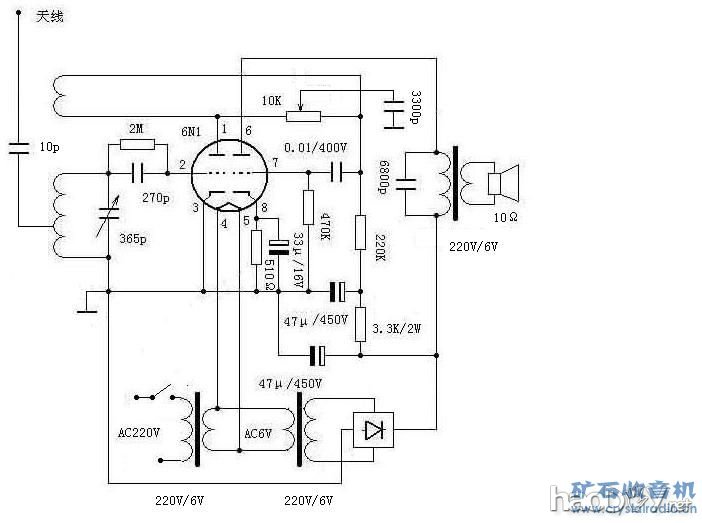

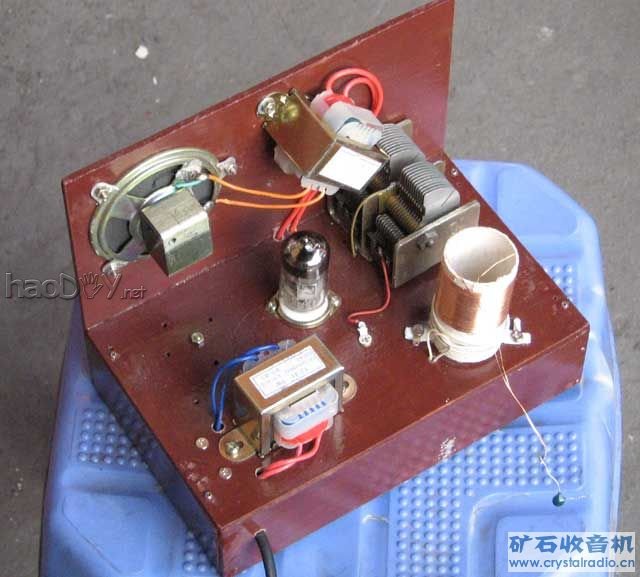

6N1中波再生机实验 半个做再生级，另半个做功放级。 桥堆做整流。 用了3个220V/6V 5W的电源变压器(图便宜，6元一个)。一个当灯丝变压器，第二个反用当高压变压器，第三个当输出变压器。 喇叭是8402拆机的，10欧1W3寸。如果您有8欧喇叭也行。 线圈绕在直径32mm的PVC管上，用0.27mm漆包线，调谐线圈绕110圈，距地20圈处抽头。再生圈用同样漆包线绕10圈，两绕组距离5mm。 效果：外接室外天线和地线，晚间收20多个中波台，本地台声音宏亮，在屋外也能听见。选择性很好，无串台。远地电台不少，声音较小而清晰。若觉得吵，可增加一个音量控制电位器。 使用再生机需要一点点调节技巧，但非常有趣。 再生控制方法是本坛网友提出的，可能是首创，再生控制平稳，临界点明显。记不得大名了，失礼。省去了高扼圈。 特别体会：输出变压器初级并联的6800p电容不能省去，否则会有低频啸叫。 电路设计承蒙多为大虾相助，谨表谢意！     通常在中波段，天线的有效长度总是小于1/2波长的，所以呈容性，也就是说天线等效于一个电容。这个电容与所接入线圈的电感组成谐振回路。如果这个谐振回路的固有频率落在中波段低端，则对于收听低端电台有利，反之则对于收听高端电台有利。 我试验了一下，保留原来的天线接入方法不变，然后又增加了一个天线线圈。这个天线线圈就是一个成品的固定电感，电感量3.3mH，把它放在线圈管内，如照片所示。于是就有了两个天线接入端子，原来的那个用于收听高端电台，新增的那个用于收听低端电台。 实测效果很不错，高低端电台的收听效果都有较明显的提高。当仔细调节了再生量以后，高低端都能收到一些远地的微弱电台信号。总的感觉是，很有“再生味”和“无线电味”。 对于泉水叮咚网友的建议，我是相当地感谢！ BTW：灯丝变压器的低压绕组与高压变压器的低压绕组并接，把其中一端接地，发现能有效消除调变交流声。原来这两个绕组无形之中充当了静电隔离层了，真是歪打正着哦。
