第四届diy大赛作品征集即将结束，俺来赶个晚集。
时下玩电子管收音机算是怀旧，而玩直流电子管再生机则更是怀旧。
痴迷无线电几十年，手头积累了不少直流电池管。如何让这些宝贝不闲着、让它们都能上岗干活，确实使我费了不少脑筋。

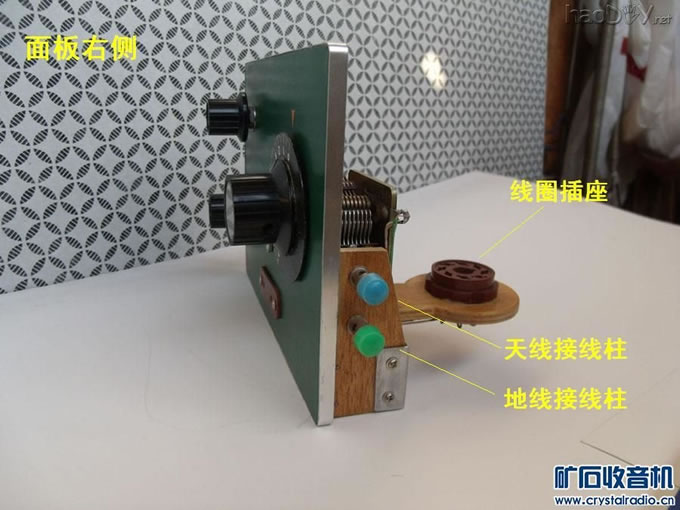

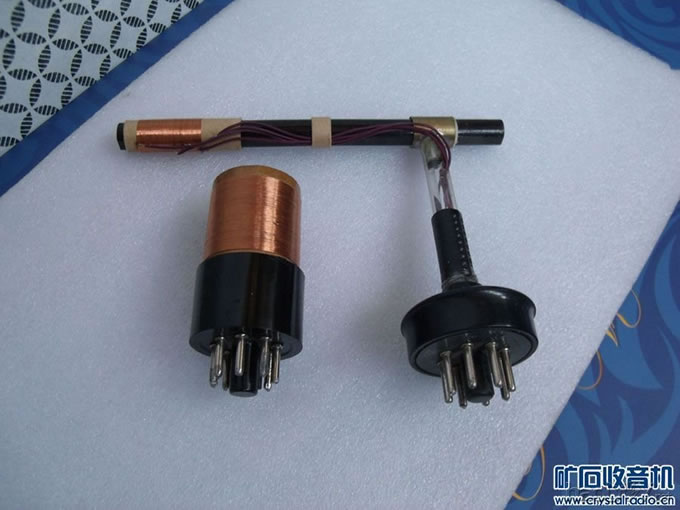

纵观再生式收音机，不管是单管、两管或三管，其共用器件都是调谐可变电容器、再生可变电容器、带开关音量控制电位器、线圈、耳机（扬声器）插口、电源插口，以及天、地线接线柱。沿着这条思路，我找到办法了。

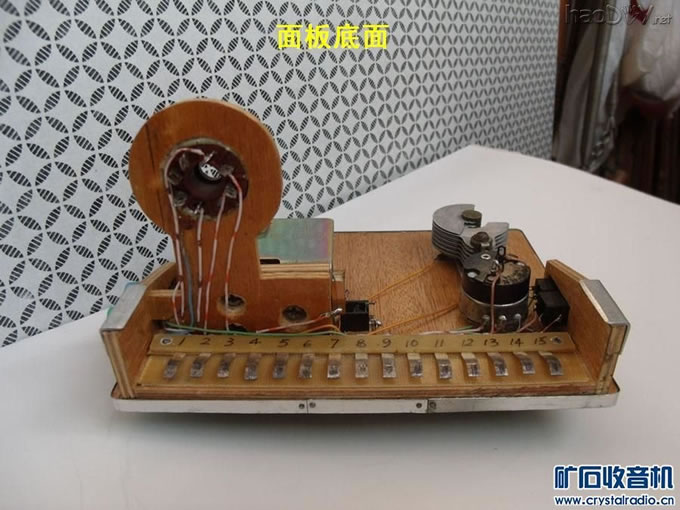

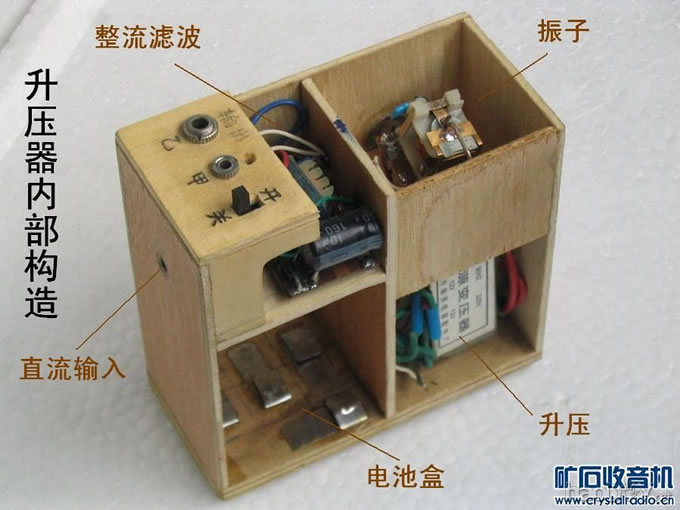

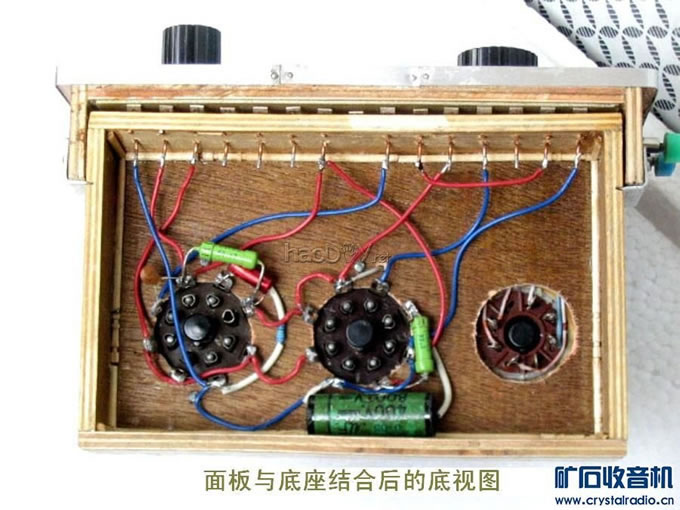

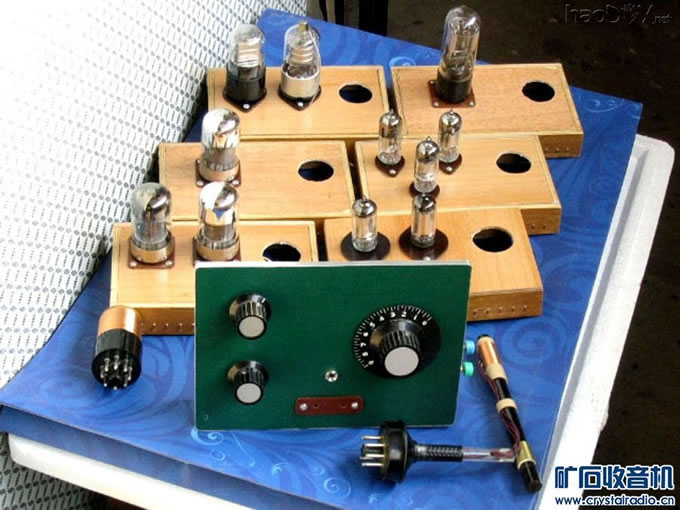

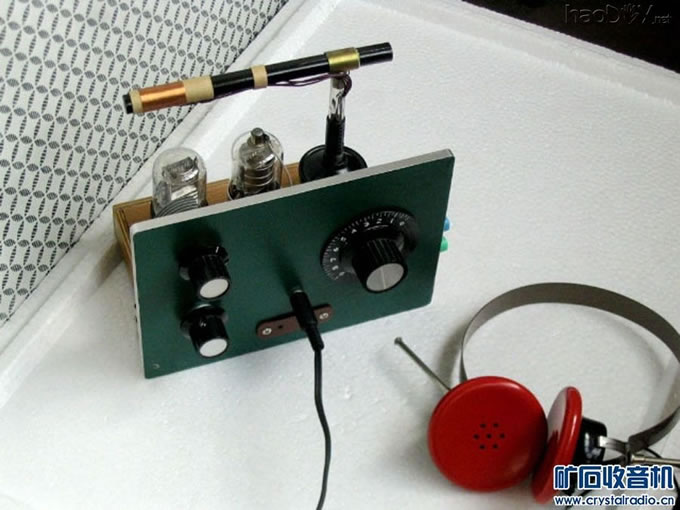

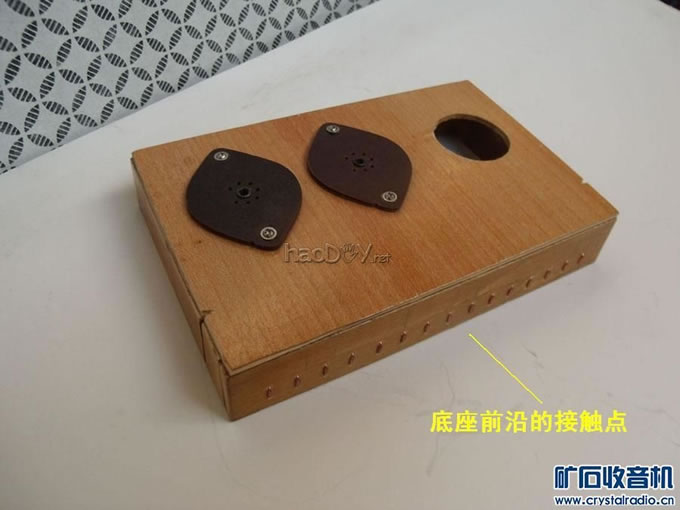

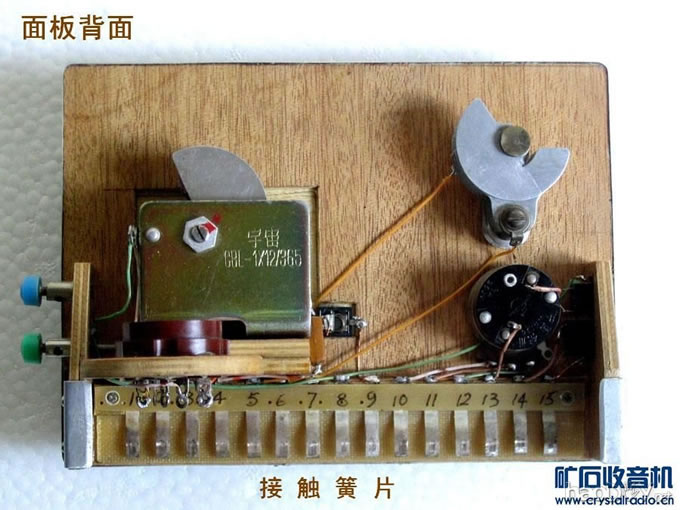

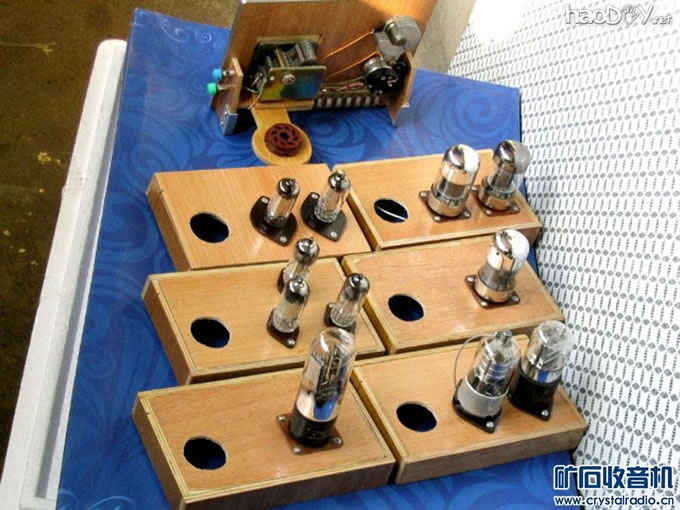

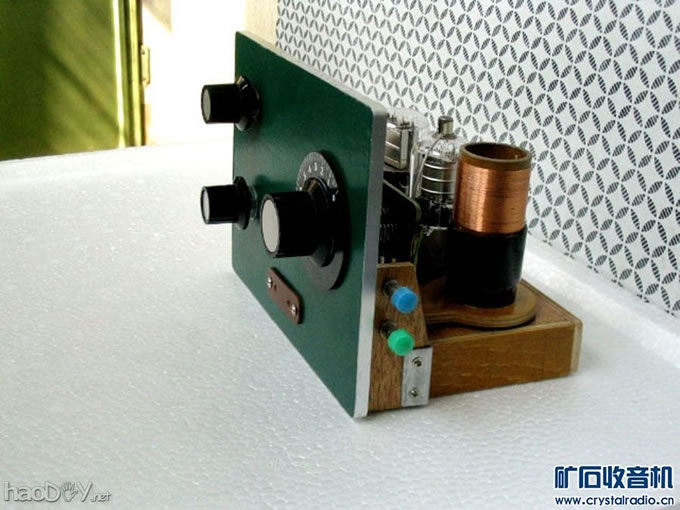

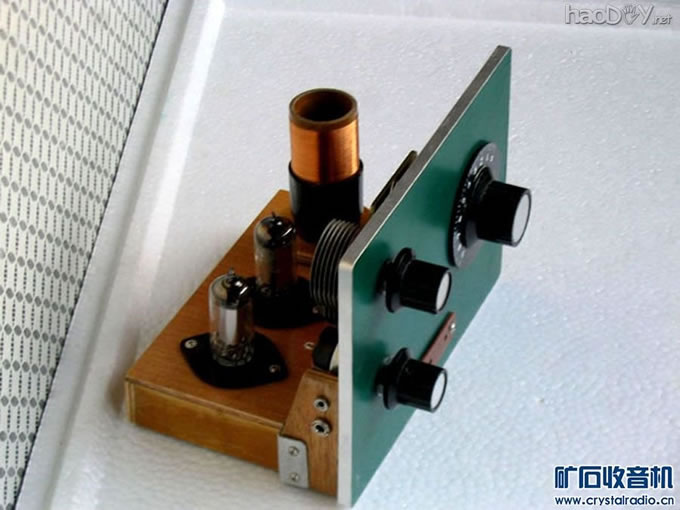

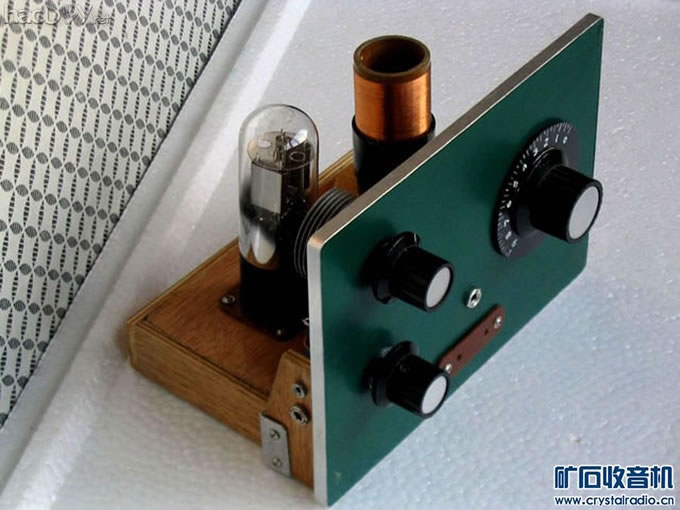

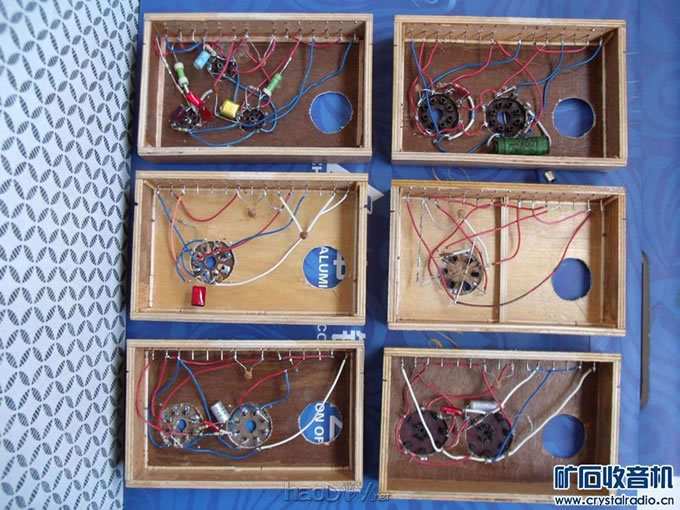

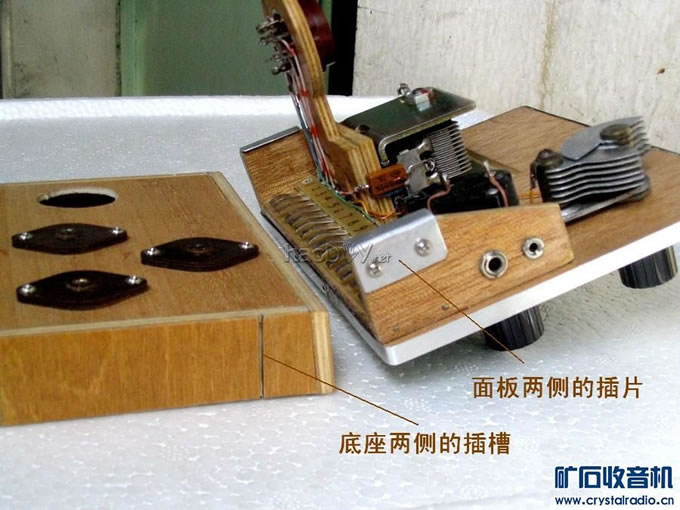

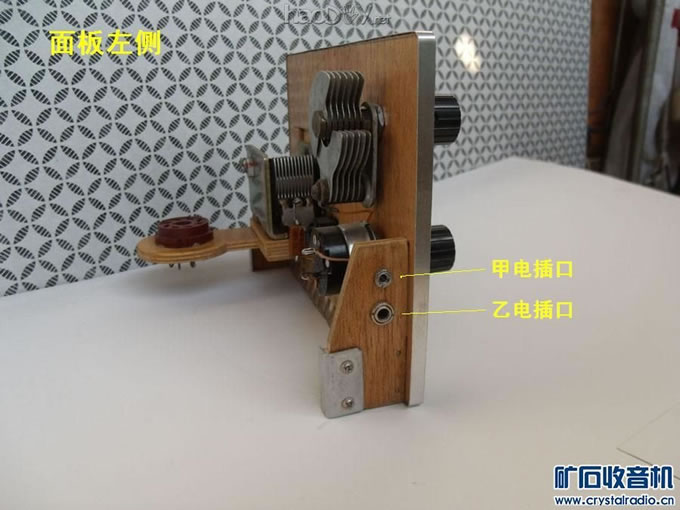

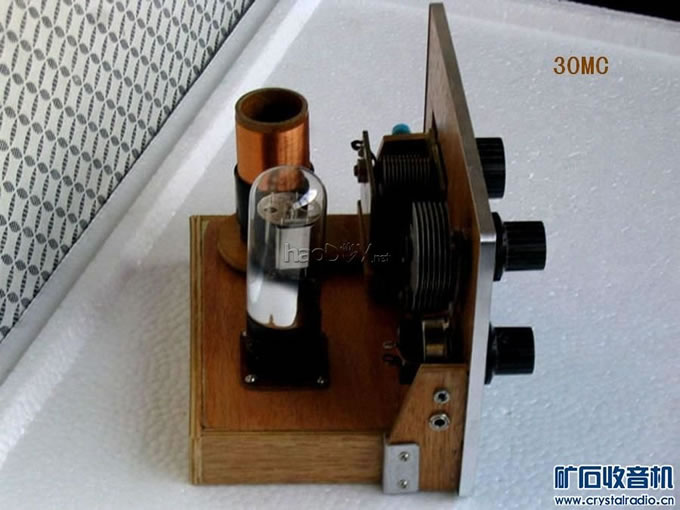

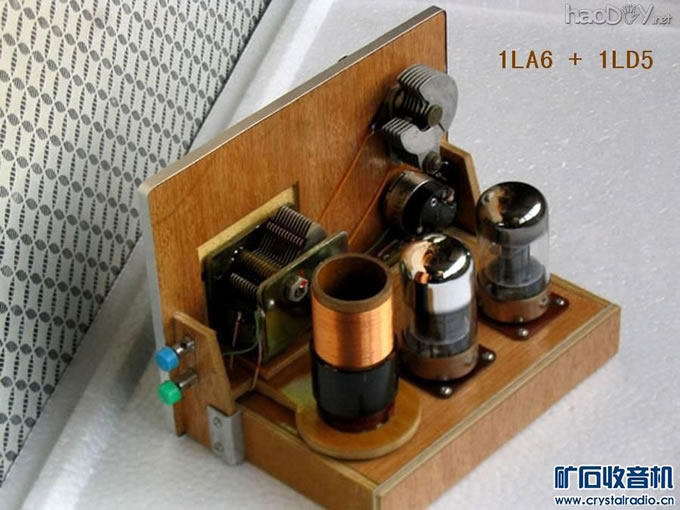

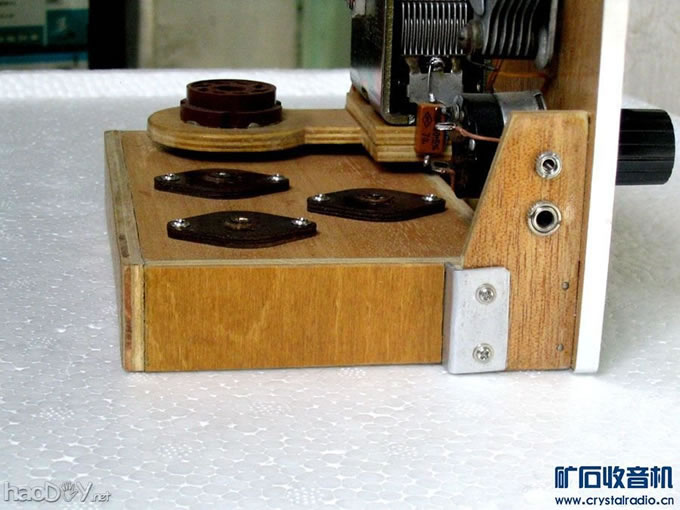

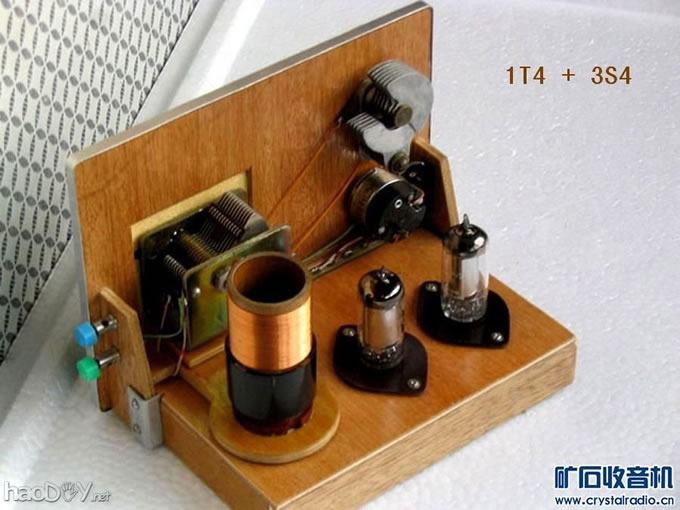

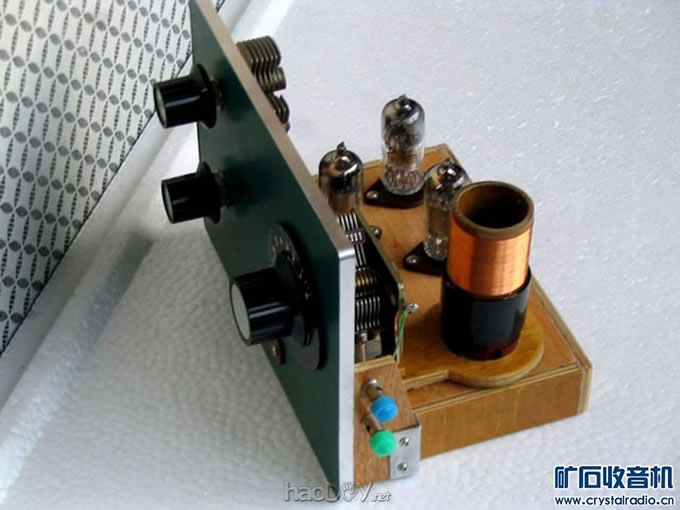

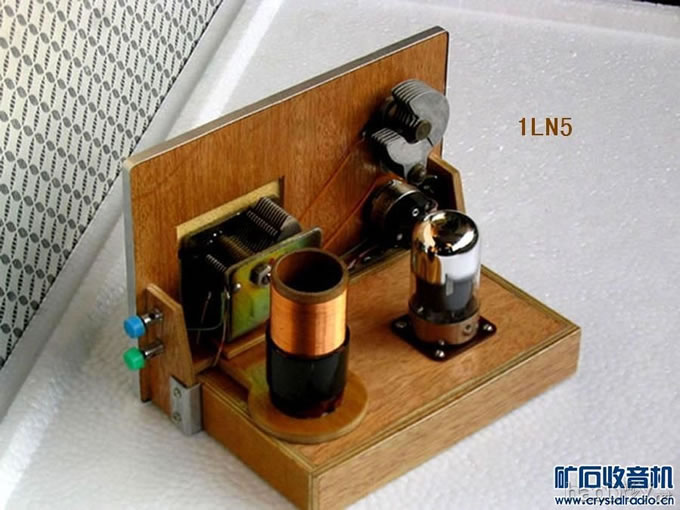

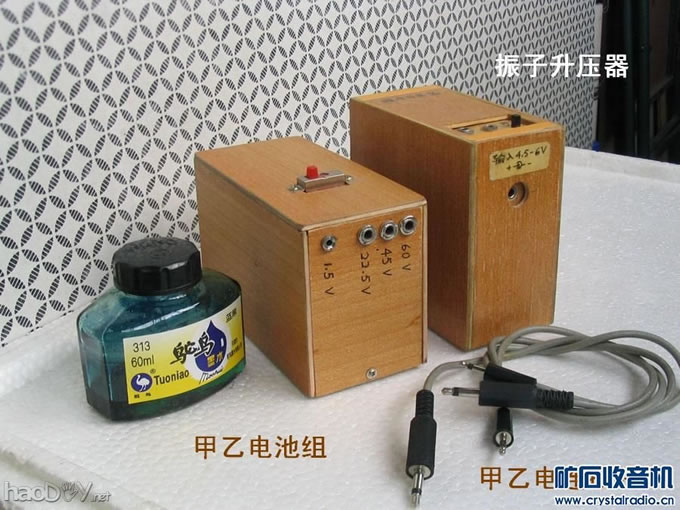

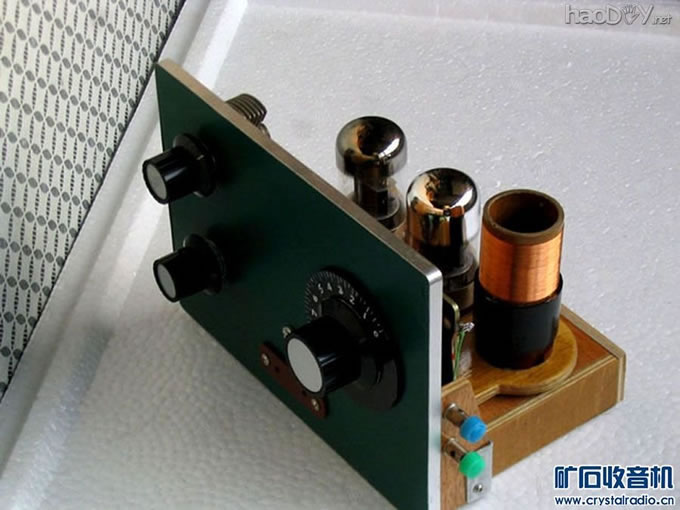

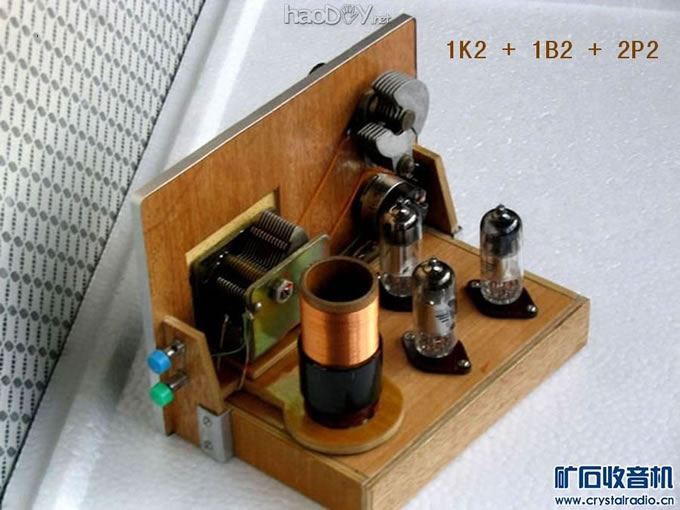

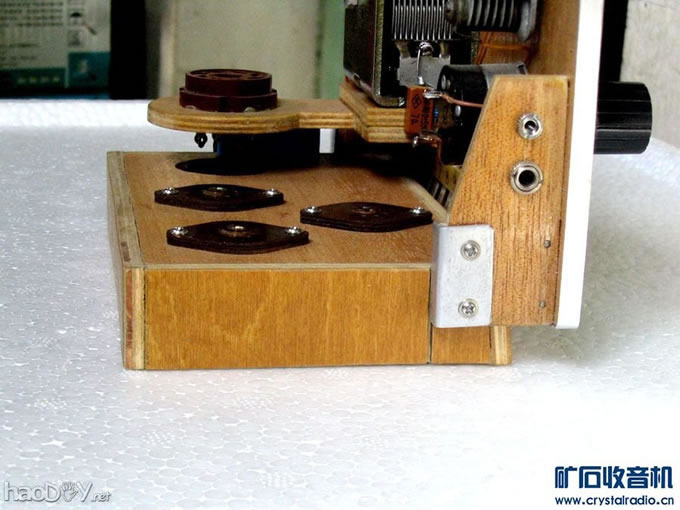

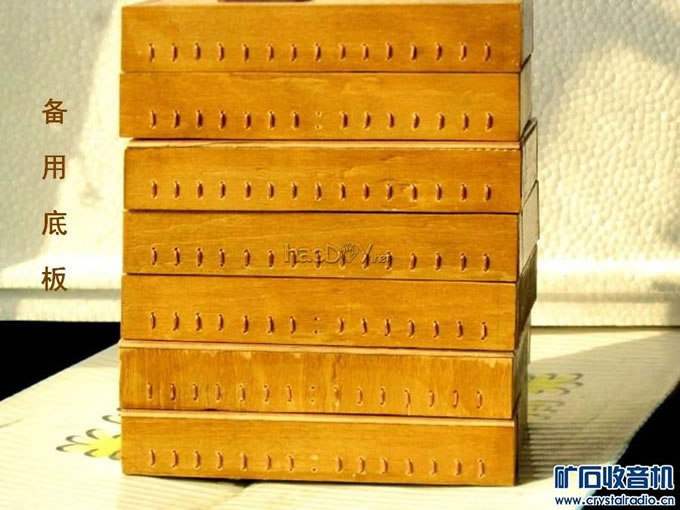

我把本应连为一体的收音机面板和底板一分为二，面板是面板，底板是底板。把以上几种共用的器件集中安装在面板上，底板上只安装电子管和电阻、电容。然后再把面板和底板用接触点方式拼装起来，使之成为一个整体。这样，根据底板上管子的数量，就可方便快速地组装成单管机、两管机、或三管机，管脚接线相同的中外管子可方便替换。这样，我手头那些花生管、大八脚管、自锁管、和复合管都可派上用场了。单做一个底板很方便，不费时。我现在是听了单管听双管，听了双管听三管；听够了花生管听八脚管，听够了八脚管再听自锁管。如此往复循环，乐趣无穷，真是把怀旧玩到了极致！为了配套，还另做了一个甲、乙电电池组，以及一个小型电压50伏、电流10毫安的振子升压器。

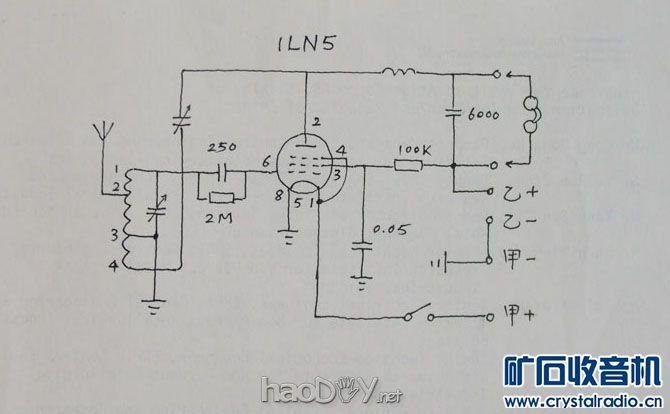

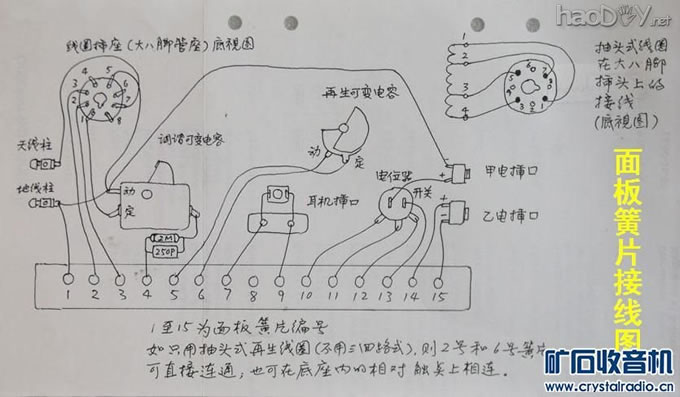

具体做法及有关线路图请见所附照片
-
-
-
-
-
-
-
tu2.JPG #p#分页标题#e#(28.86 KB, 下载次数: 0)
-
-
-
-
-
-
-
-
-
#p#分页标题#e#
-
-
-
-
-
-
-
-
-
#p#分页标题#e#
-
-
-
-
-
-
-
-
-
-
 #p#分页标题#e#
-
-
-
-
-
-
-
-
-
-
 #p#分页标题#e#
-
-
-
-
-
-
-
-
-
-
 #p#分页标题#e#
-
-
-
-
-
-
-
-
-
-
 #p#分页标题#e#
-
-
-
-
-
-
-
-
-
-
 #p#分页标题#e#
面板包边用的铝条是从印刷制版用的铝片上剪裁的。
具体做法是：
先把与面板厚度等宽的铝条紧贴面板四边环绕一周，在面板下部收口，剪去多余的。
将两枚大头针剪掉三分之二，留下带园头的三分之一部分备用。
面板周边涂一层万能胶。待胶半干后，把已弯成长方形的铝条贴上压实，在收口处的铝条头尾两端用大头针钉死。等胶干后再用刀刃把铝条的两边轻轻刮一下，以去除毛刺。

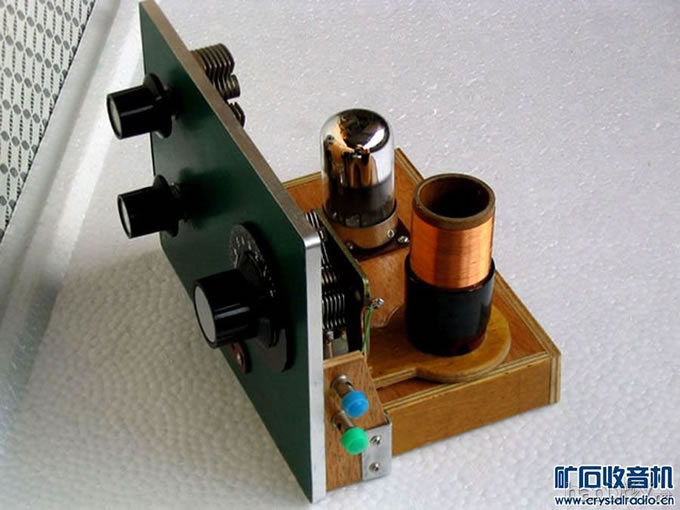

面板正面没涂漆，用的是深绿色的即时贴，这样装饰比涂漆更简单美观。面板应先贴即时贴，修整后再包边，以便让铝条护住即时贴的四周。这样，在使用中即时贴才不会被揭起。
使我甚为遗憾的是上传照片时犯的低级错误，致使照片前后顺序颠倒，給大家看帖时带来不便。
