简单电子管AM/SW四灯超外差收音机 附视频 电线路图纸

时间:2013-02-23 11:07来源:www.ndiy.cn 作者:1971sam 点击:
没什么技术含量,纯属个人折腾。。。。。。 1:电路图 2:底盘制作用10045的铝合金管材280mm长,先打印纸上,再贴于管,然后钻孔 3:线圈 中波天线:14010的磁棒分两段绕(10+24)和(34)圈 振荡线圈:LT101S 短波天线:LT104A 振荡线圈:LT104S 为了接线
没什么技术含量,纯属个人折腾。。。。。。

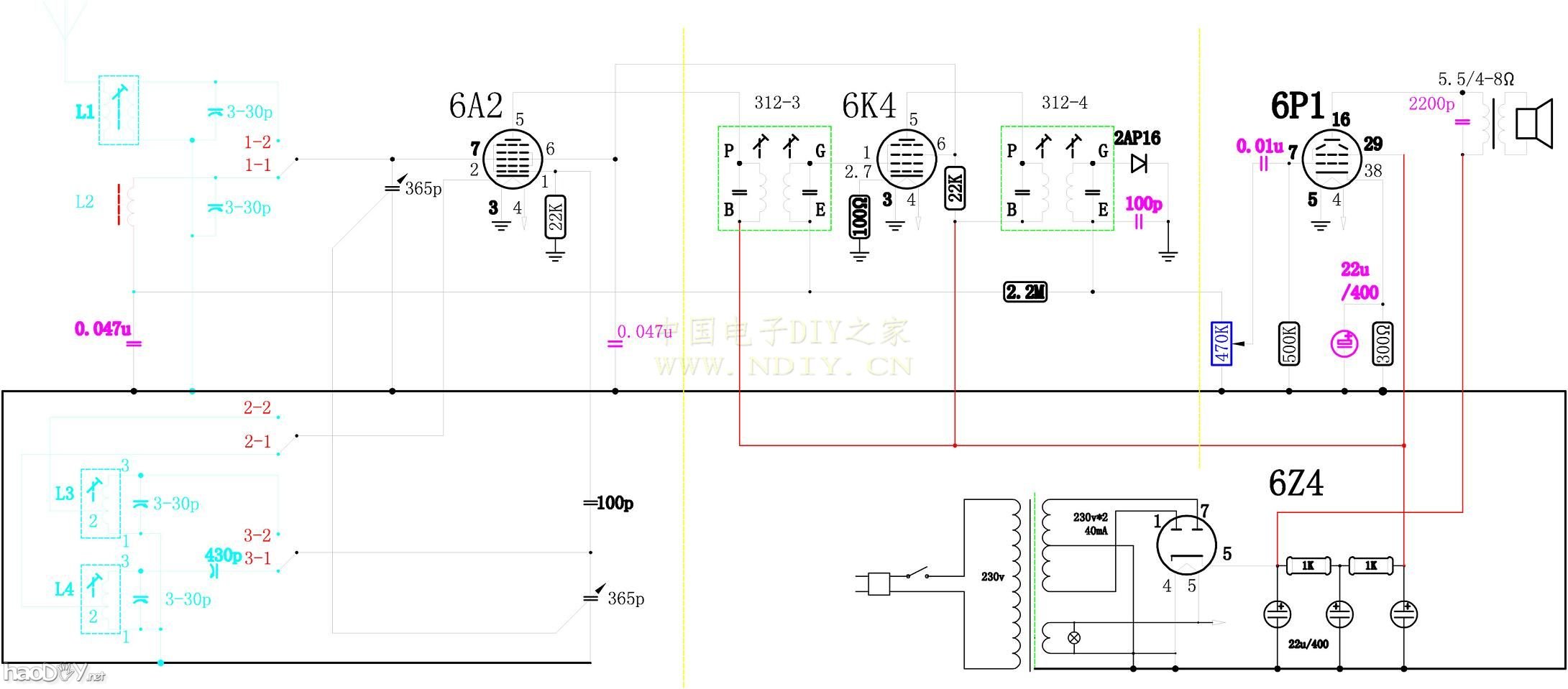

1:电路图

简单电子管AM/SW四灯超外差收音机 附视频 电线路图纸

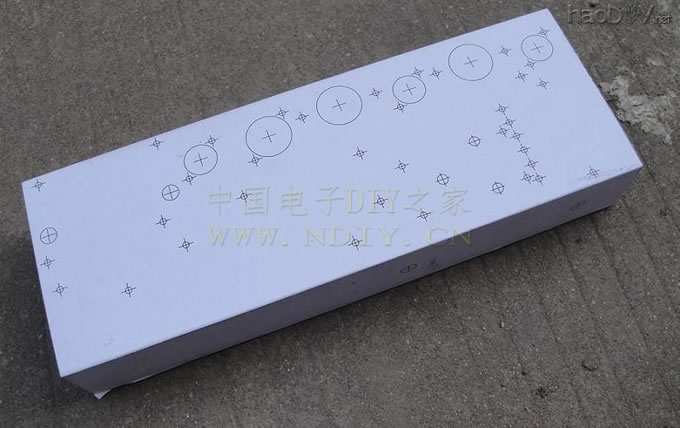

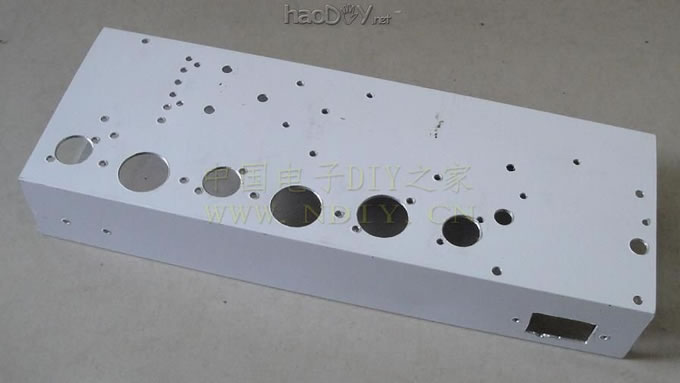

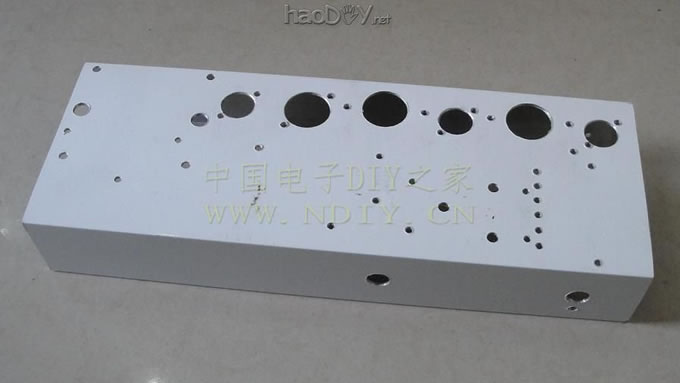

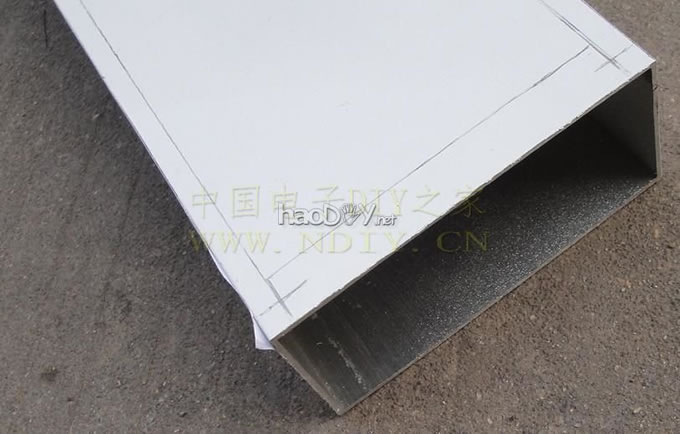

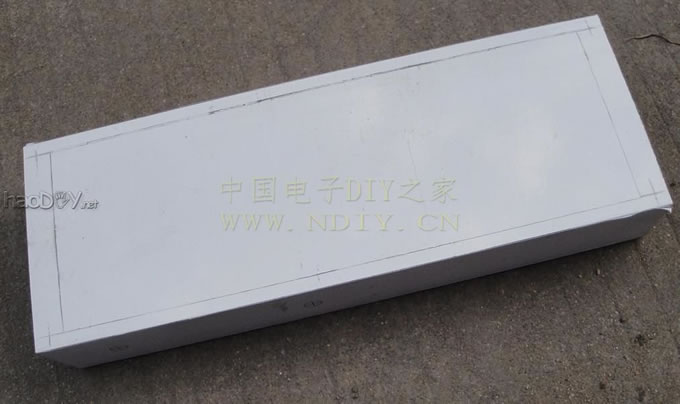

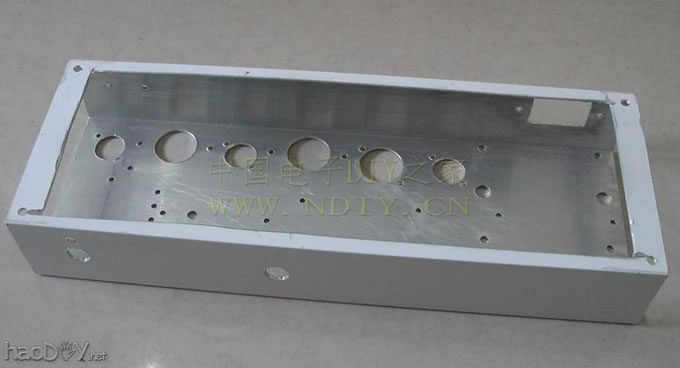

2:底盘制作  用100×45的铝合金管材280mm长,先打印纸上,再贴于管,然后钻孔

简单电子管AM/SW四灯超外差收音机 附视频 电线路图纸
简单电子管AM/SW四灯超外差收音机 附视频 电线路图纸
简单电子管AM/SW四灯超外差收音机 附视频 电线路图纸
简单电子管AM/SW四灯超外差收音机 附视频 电线路图纸
简单电子管AM/SW四灯超外差收音机 附视频 电线路图纸
简单电子管AM/SW四灯超外差收音机 附视频 电线路图纸

3:线圈
中波天线:140×10的磁棒分两段绕(10+24)和(34)圈
