电子管胆FM收音机艰难改进制作诞生记

时间:2013-05-05 10:40来源:www.crystalradio.cn 作者:admin 点击:
由于自己机械加工能力的不足,以及材料方面的缺乏,自己制作蛋机底盘、机壳、面板等实在不易,即使做出来一个,往往连自己也很不满意,只好退步放弃,学那位用红玫瑰机改造蛋FM收音机的前辈,就用新凤6蛋收音机进行改造,最大的好处是机械加工方面的工夫省了
由于自己机械加工能力的不足,以及材料方面的缺乏,自己制作蛋机底盘、机壳、面板等实在不易,即使做出来一个,往往连自己也很不满意,只好退步放弃,学那位用红玫瑰机改造蛋FM收音机的前辈,就用新凤6蛋收音机进行改造,最大的好处是机械加工方面的工夫省了不少,最大的收获是得到了一点儿制作FM 10.7MHZ 中周的经验,最不满意的地方是FM部分的灵敏度不高。不管怎样,总算FM部分也能响了。

 先说一说FM中周的制作过程.为了偷懒,也是因为没有合适的材料,就在312中周身上打注意.据说美国机器的中周是AM和FM的做在一起的,再说AM和FM的中频频率相差很大,影响很小。还有很重要的一个原因就是做在一起少占地盘,用于改造旧收音非常有利。

 如果有合适的磁芯,我想制成的中周性能会更好,改造312会更方便和容易,由于本人没有合用的磁芯,只能考虑FM部分用调容式中周了。所以首先要考虑的是如何安排线圈和电容的位置。通过观察和权衡,最后决定把两只电容安排在原中周可调磁芯的一面,把线圈绕在另一面装AM线圈的那个大骨架上。

1、先裁好大小刚好能放入两个可调磁芯之间的实验板一块,在其印刷面上焊上两只5/20P的微调电容,然后用3秒胶粘在原来考虑好的那个位置。

2、用直径0.17的漆包线在那两个大圆骨架上密绕20匝,不管正绕反绕,自己绕的两个线圈都按一个方向绕就行了,自己规定出头尾,分别接在对应的两个小微调电容上。绕时把线圈尽量绕在骨架的端部,这样就可以尽可能减少AM线圈和其磁芯磁环的影响,有利于将来调节时减少相互牵制。

3、把原来标有P和G引出脚上的AM线圈线头和220P电容的引脚焊下来,分别接在相应的、自绕的线圈的头上,把自绕线圈的尾端与微调电容的焊接处接到P和G引出脚上。

4、用钢尺量好微调电容与原可调磁芯的相对位置,然后在屏蔽罩上合适的位置打两个调节孔(由于是铝的,打孔很容易),把改造好的芯子装入就可以了。

 至于最后为什么确定用0.17的线绕20匝,我是用好几次实验的办法确定的。用细一点的线主要是为了使FM的线圈尽量离AM的远些,绕20匝是因为这个圈数的电量可以使5/20P微调电容在调节到中心位置时可以谐振到10.7M。在测量自制中周谐振点时,仿照Q表的原理测试的,自己制作了一个1.96比0.04欧的分压器,和一个简单的检波器,电路连接图待后上。
鉴频器部分由于元件较多,那块固定微调电容的实验板要裁大一些,尽量利用原中周空闲地方的面积,以利于安排下所有元件为原则,线圈部分初级也是20匝,用电工胶布两层作绝缘,然后在其上再绕6匝作耦合线圈,次级也是20匝,绕到10匝处抽头,所有的线圈的绕向一致,初级线圈和AM部分的连接和上面介绍的完全一样,只是把耦合线圈的尾和次级线圈的抽头连接起来就行了。电路是大家常用的对称比例鉴频器,二极管是1N60。鉴频输出端的几根线都是用软线引出的,有4根线:音频、AFC、调谐指示和地,AM次级不动。

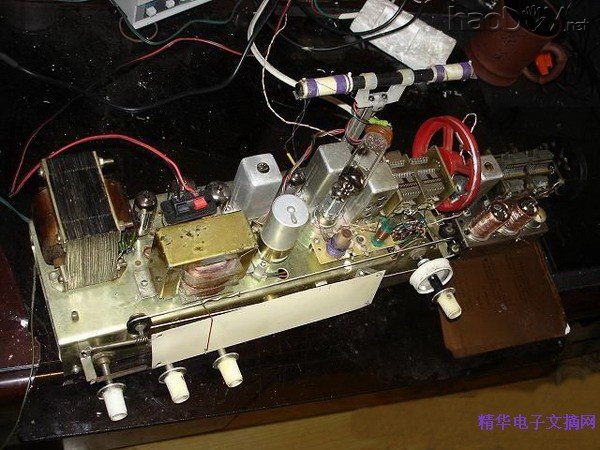

整体情况

电子管胆FM收音机艰难改进制作诞生记

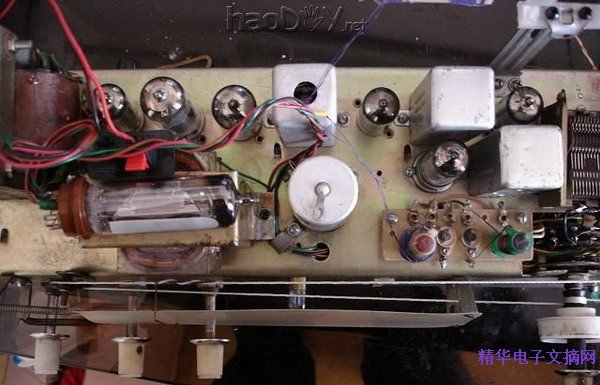

加了一级6K4中放

电子管胆FM收音机艰难改进制作诞生记

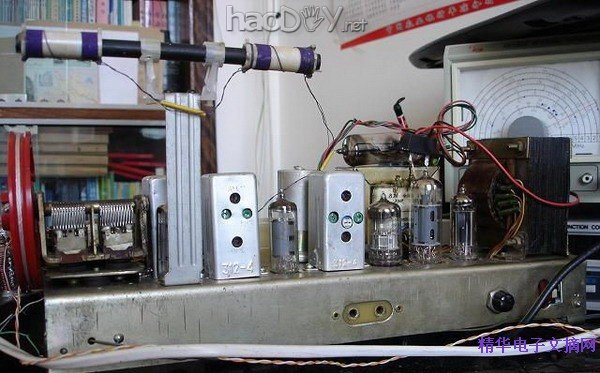

把FM中周硬加到312中周里面了,效果居然还不错

电子管胆FM收音机艰难改进制作诞生记

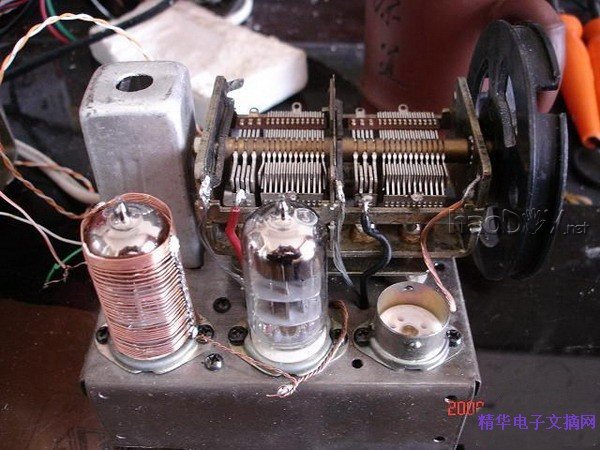

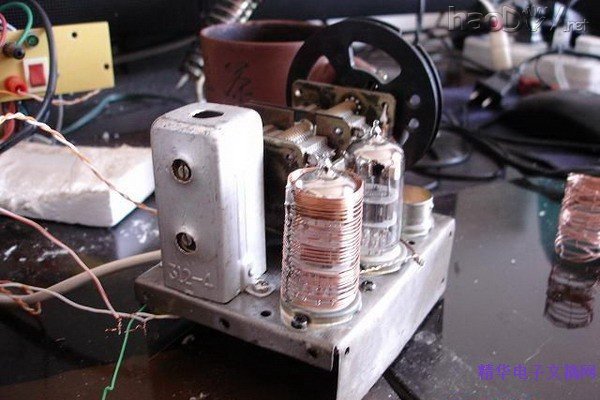

高频头正面,没有屏蔽罩,就用裸铜线给它绕了一个"栅极"

电子管胆FM收音机艰难改进制作诞生记

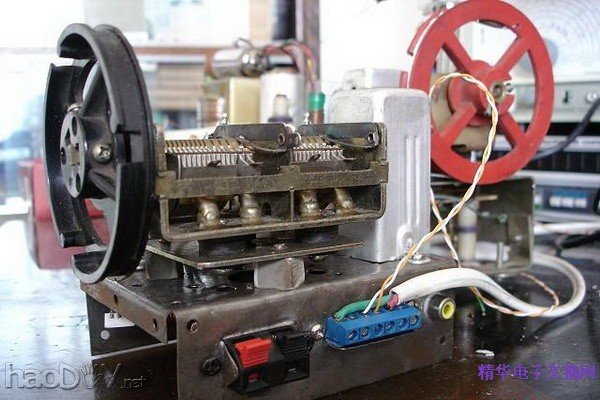

高频头侧面

电子管胆FM收音机艰难改进制作诞生记

高频头后面

电子管胆FM收音机艰难改进制作诞生记

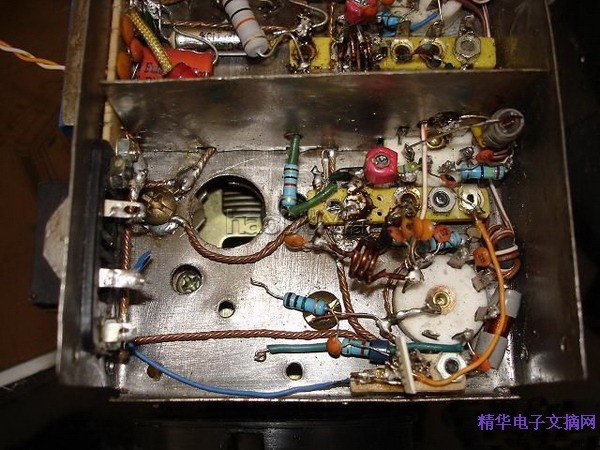

高频头内部一:高放部分

电子管胆FM收音机艰难改进制作诞生记

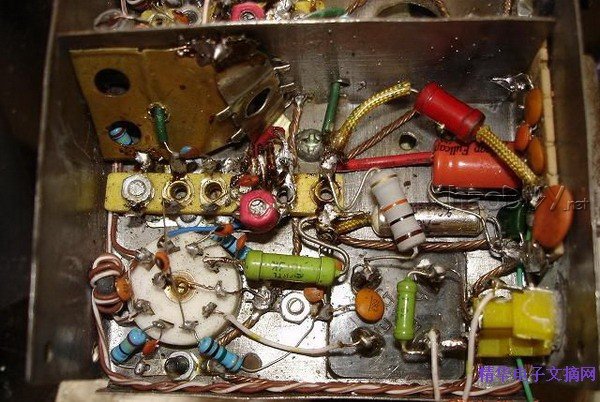

高频头内部二:本振和混频部分

电子管胆FM收音机艰难改进制作诞生记

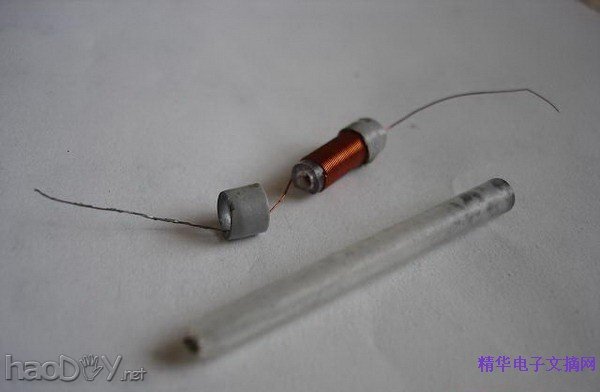

高频扼流圈和用的材料,是一截中性笔芯

电子管胆FM收音机艰难改进制作诞生记

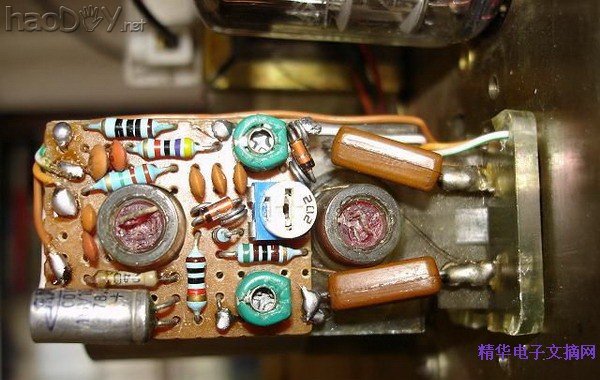

中周内部情况一

电子管胆FM收音机艰难改进制作诞生记
