制作目的：1、把2P2单灯再生机做成袖珍型，放在音乐门铃的塑料盒内，实现本人能做的最小外形；
      2、随身作口袋机，用耳机收听；
      3、1.2V可充口香糖Ni-Hi 电池作甲电、9V叠层电池作乙电；
      4、做有输出变压器的，便于小耳塞收听。

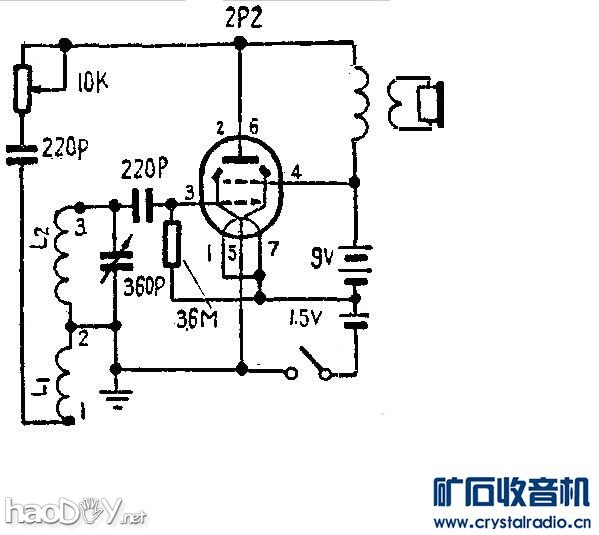

1、电路
参照普通低乙电的2P2电路，无天线线圈，屏极引出再生，再生改成RC串接再生线圈。在以前所做低乙电2P2单灯再生机的基础上，进一步改小，装在门铃小塑料盒内。该塑料盒较扑克牌盒还小（85X55X20），本人曾利用其制作68-1电路的3AG1单管再生机，经常听，爱不释手，因此很想再做一个用2P2的单灯再生机。

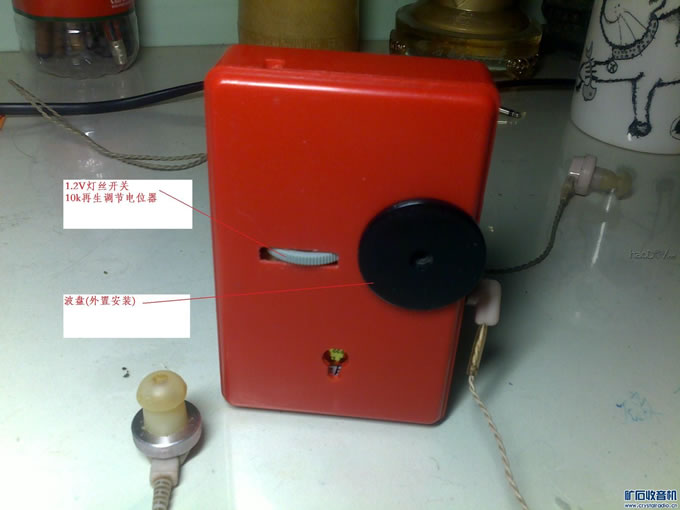

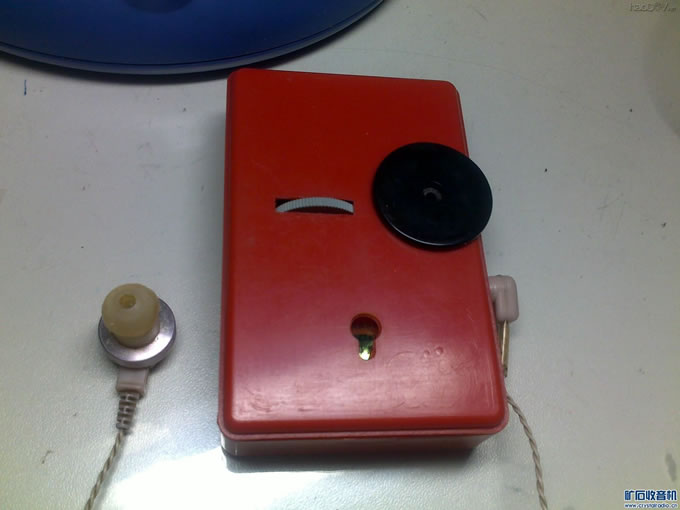

袖珍式2P2电子管单灯再生收音机

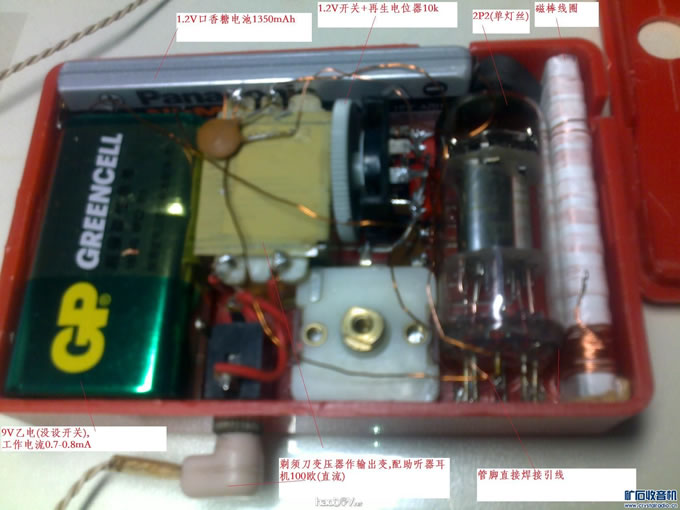

2、材料:
  盒: 门铃套件塑料盒85X55X20
  管:  2P2(只剩一组灯丝)
  输出变:用一个无名电动剃须刀内的电源变压器(其工作时有降压电阻配合)
  甲电:  因只有一组灯丝，用随身听口香糖电池1.2V镍氢1350mAh
  乙电:  9V叠层（无开关，常带电）
  耳塞:  助听器耳塞，直流电阻100欧
