6n1+12au7+6P14恒流两级差动推挽胆机功放基本调试完毕(2)

时间:2012-10-11 19:34来源:hifidiy.net论坛 作者:kt133 点击:
下载 (140.72 KB) 2012-1-26 23:12 1月29日更新 除了方波,你还需要进一步了解你自己的功放:用RMAA测试频谱和失真,供参考 首先需要测一下音源:计算机光纤输出到外置解码器接入声卡线性输入端 测试频率1HKZ 下载


1月29日更新
除了方波,你还需要进一步了解你自己的功放:用RMAA测试频谱和失真,供参考

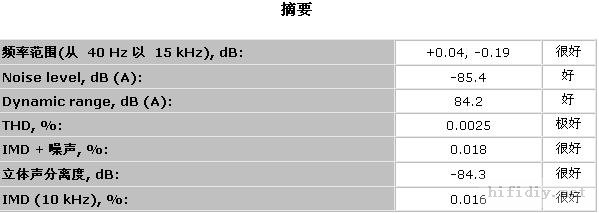

首先需要测一下音源:计算机光纤输出到外置解码器接入声卡线性输入端
测试频率1HKZ
6n1+12au7+6P14恒流两级差动推挽胆机功放基本调试完毕

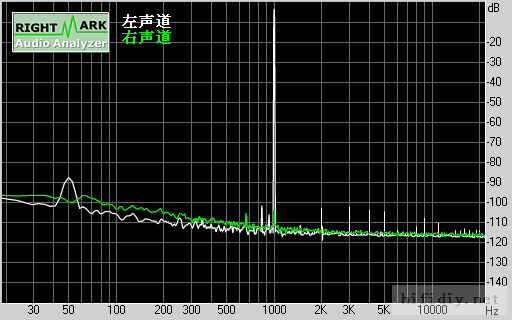

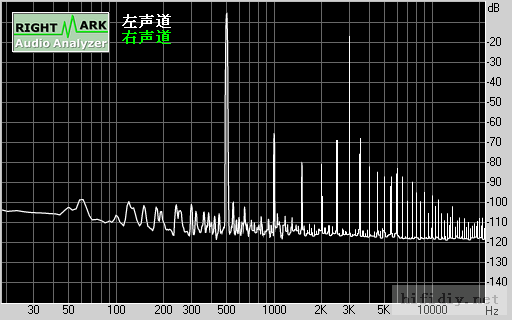

谐波失真THD
6n1+12au7+6P14恒流两级差动推挽胆机功放基本调试完毕

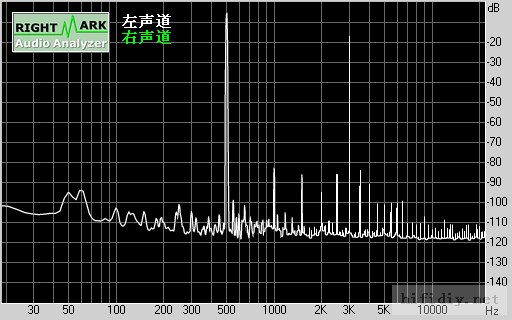

互调失真IMD
6n1+12au7+6P14恒流两级差动推挽胆机功放基本调试完毕

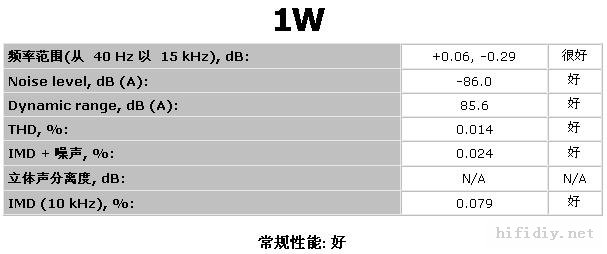

接8欧负载,输出1W,经电阻分压后输入声卡线性输入端
6n1+12au7+6P14恒流两级差动推挽胆机功放基本调试完毕

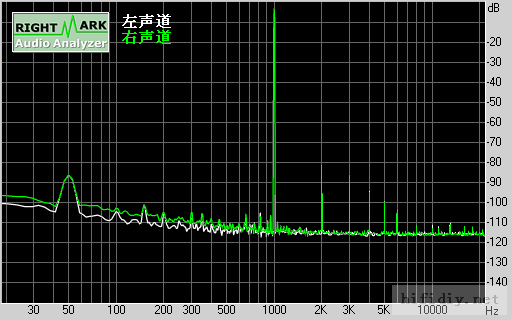

谐波失真 0.014%
6n1+12au7+6P14恒流两级差动推挽胆机功放基本调试完毕

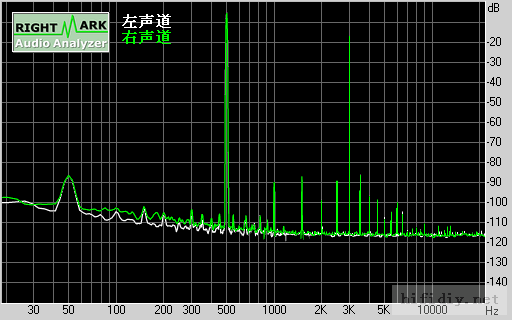

互调失真 0.024%
6n1+12au7+6P14恒流两级差动推挽胆机功放基本调试完毕


输出功率2W时

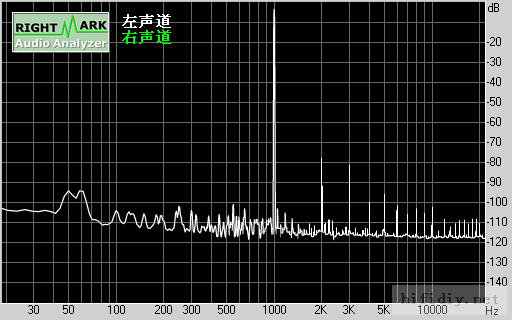

THD 0.023%
6n1+12au7+6P14恒流两级差动推挽胆机功放基本调试完毕

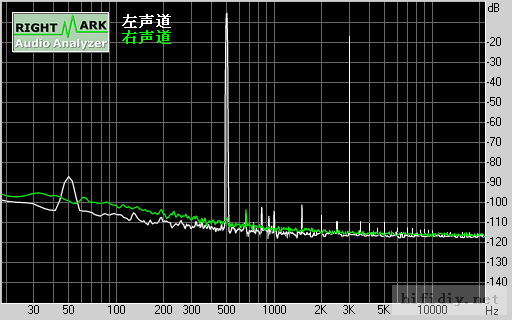

IMD 0.027%
6n1+12au7+6P14恒流两级差动推挽胆机功放基本调试完毕


输出4W时 (篇幅关系,以下部分图省略)
THD 0.053%
IMD 0.048%

输出7.5W时
THD 0.122%
IMD 0.114%

输出10W时

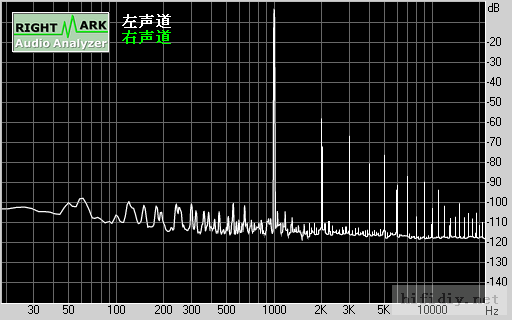

THD 0.195%
6n1+12au7+6P14恒流两级差动推挽胆机功放基本调试完毕

IMD 0.139%
6n1+12au7+6P14恒流两级差动推挽胆机功放基本调试完毕

输出12W时
THD 0.261%
IMD 0.177%

其实本机的各级胆管并未精确配对,如若有足够的精力和财力,做到精确配对调试后测试数据将更漂亮

功放设计的要求是频响宽,失真低,有足够的驱动力(阻尼系数),能够准确的播放各类音乐,考虑到家用和个人听音习惯,输出功率并不需要很大,10W左右即可,功率管6V6或者6P14或者2A3均可满足需要,也因手头6P14比较多,配对方便,实际测试发现其性能相当好,另此管负压比较浅,放大倍数高,很容易驱动,对反馈设计也有利
很多著名的胆后级采用了功率级阴极负反馈,最著名的是国都,好处是降低失真拓展频响和提高阻尼,因为是单级负反馈,不用担心其稳定性,虽然超线性和三极管接法都可以降低失真,但是都是以牺牲功率为代价的,用阴极负反馈就没有这个问题;国都采用是独立的反馈绕组,对初级的耦合性能不是非常理想,如果取变压器次级作为负反馈绕组,可以提高其耦合度,最常见是采用次级0-4-8-16欧的变压器,4欧作为接地点,由于输出端不平衡,带来的问题是扬声器上会存在少许的直流电位,这次发烧的目的就是要彻底解决这个问题,如果次级绕组采用中心抽头接地的方式,这样一来无论是接4欧还是8欧,扬声器上基本无直流电位,不会影响扬声器的发挥
本机的输出变用Z11 76片,叠厚43,初级0.19线2960Z,次级0.64线2层,98Z并联;阻抗比是8K8:8,类似MM2绕法,3夹2结构,次级为并联结构,为8-4-0-4-8,0端接地,初级两臂直流电阻差值小于1欧,电感表测量初级电感量约36H,漏感16mH
电源变压器96片,叠厚67mm,初级0.64线,次级高压0.44线 0-240V-250V 多组6.3V 以及30V的负压绕组,静态电流约50mA

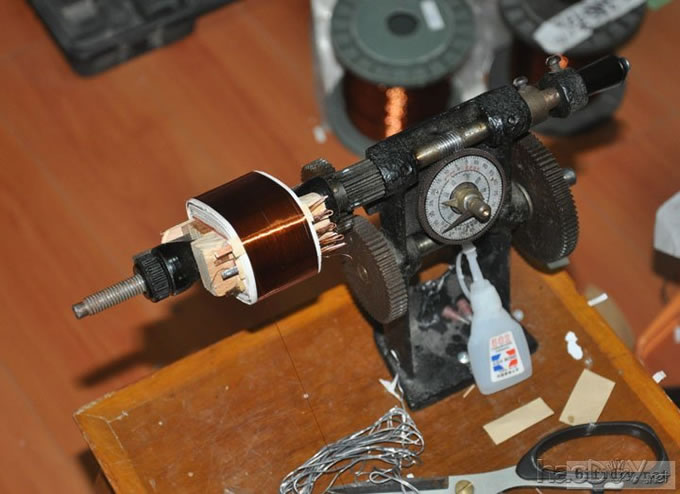

5月开始绕牛
6n1+12au7+6P14恒流两级差动推挽胆机功放基本调试完毕
