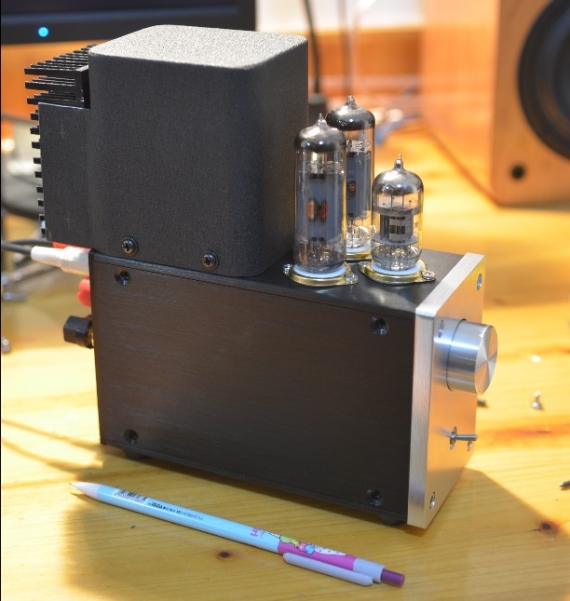

给一个正在读书的朋友打造的一款迷你胆机，目标是小巧、精致、结实、耐用 外已经成形了，P-0702 70W电源牛放置于顶部，尾部散热器用于场管稳压电路（消除交流声的绝招）

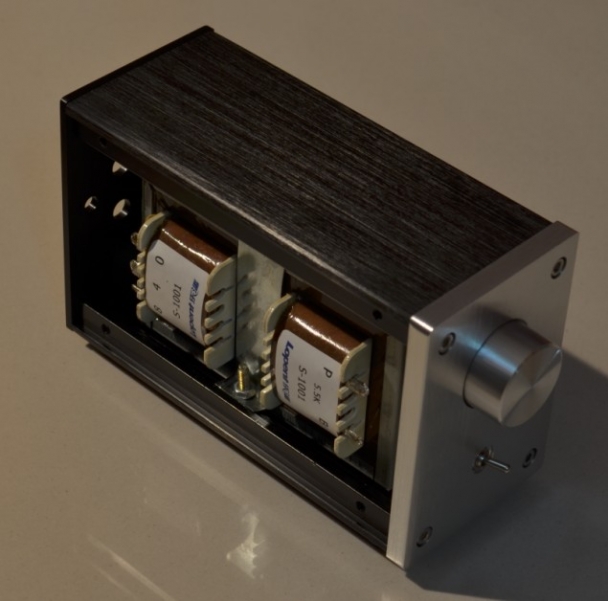

输出牛藏在内部，空间那是相当的紧凑，有点担心零件放不下……

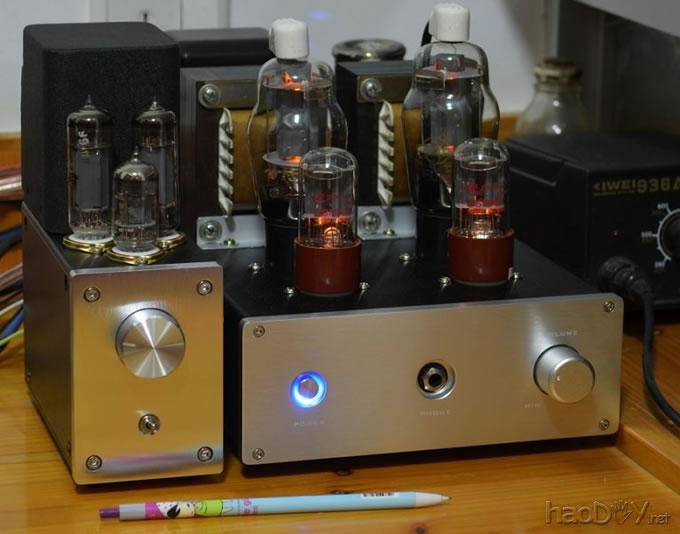

我也做了一个1969，电流一个声道1.2A左右（稳定后），但还是更喜欢胆机 6BQ5、EL84、6P14是同样的管子，不同国家型号不同而已  用手推过，重心不会很不稳，不容易倒。做这样是为了方便学生放假开学途中携带。

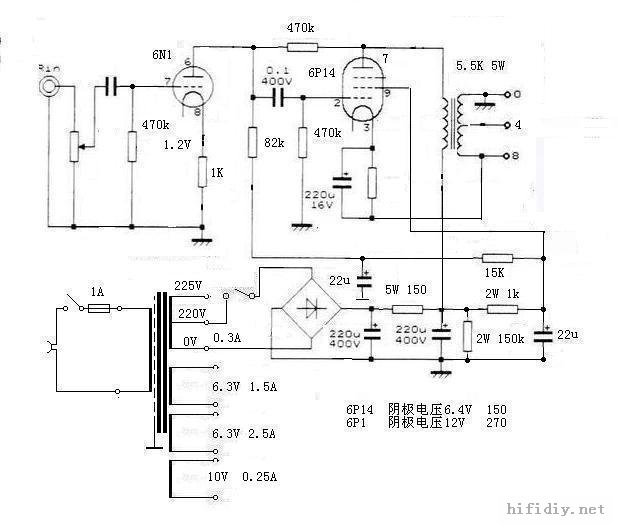

这个电路怎么样？备选。相比个人更喜欢这个电路。

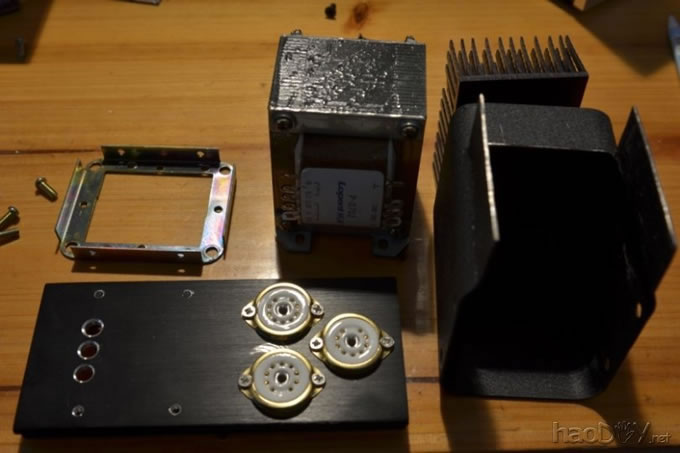

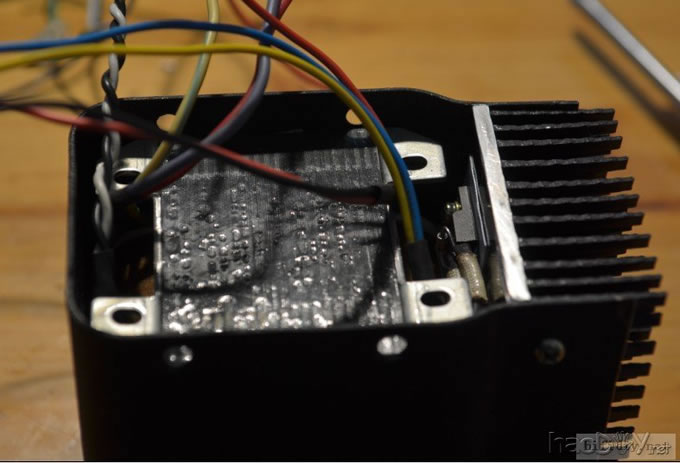

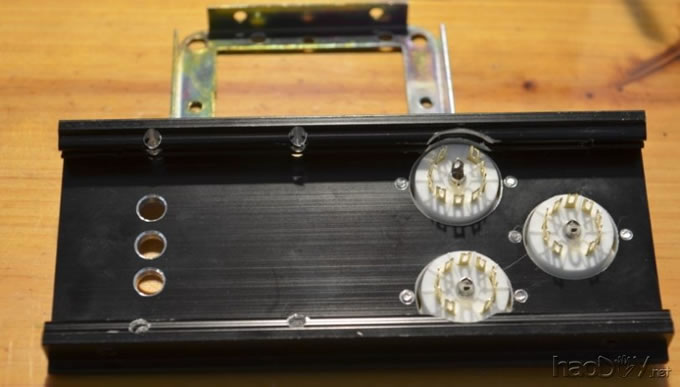

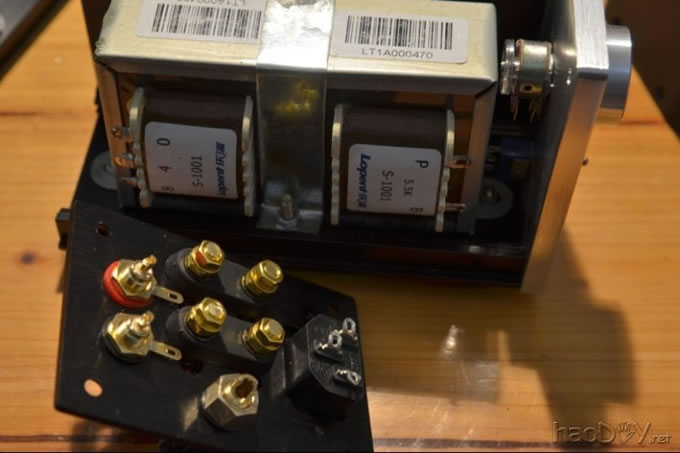

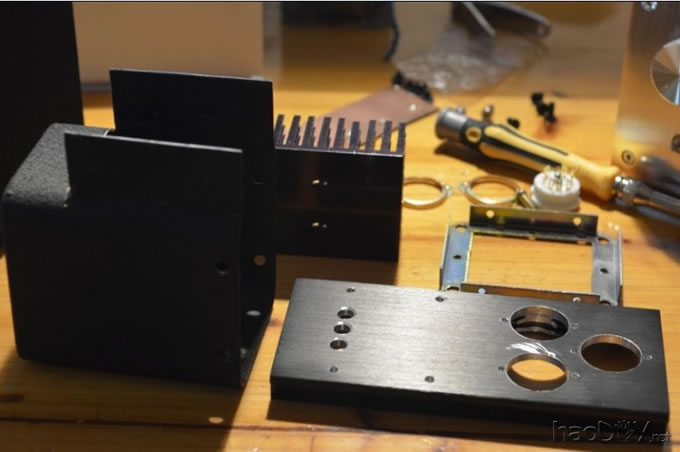

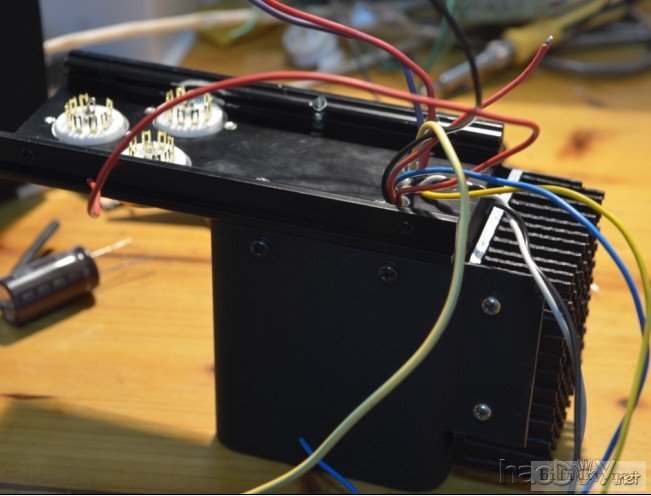

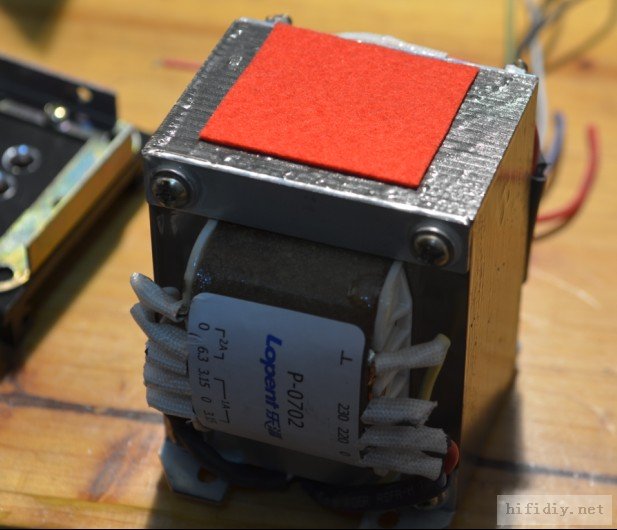

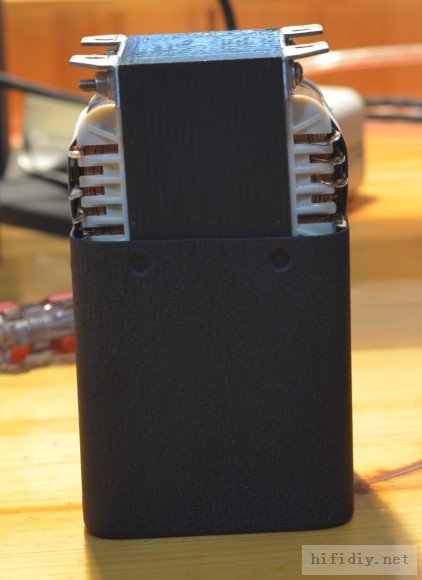

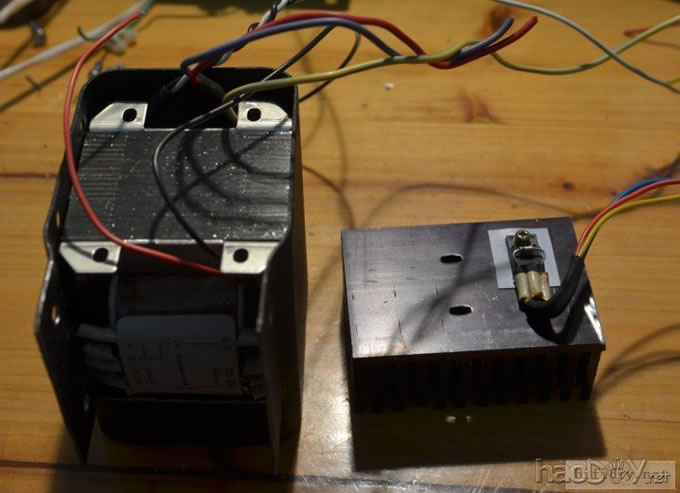

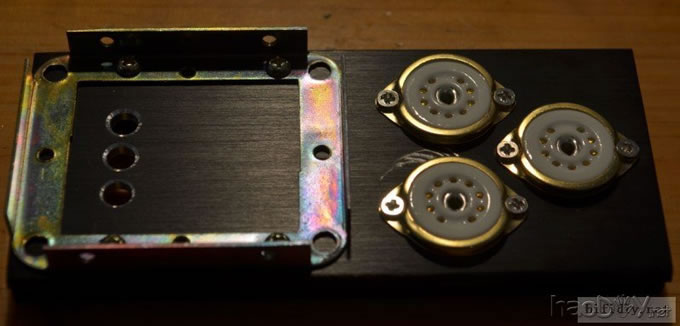

 68*80*90mm的牛罩，68mm一边正好与机箱宽度一样，但电源牛也“正好”装不下  想N久，将牛罩T 字形切开，这样电源牛就能放下了。顶板钻孔并对螺丝孔进行攻丝，这顶板厚4mm，不用担心强度，还能节省机内空间  上了管座，要从上往下装，这样能节省机内空间  装好后的样子  反面，注意管脚处  接线柱也切去突出来的部分，电源插座引脚也进行弯折，不然会碰到输出牛。输出牛两只靠在一起的地方固定脚要向下折平，让两只牛尽量靠得近一些（两只中间可以用薄纸板隔一下）  电源牛顶部贴了一层东东，是为了与牛罩接触更紧密。所有引脚都要做到可靠绝缘。  电源牛入罩。散热片装上场管  固定好散热片  |
