概述
    一个优秀的功放电路应满足下述要求：保真度高、频响宽、工作稳定、输出功率不低于不低于10瓦、容易买到所需零件。

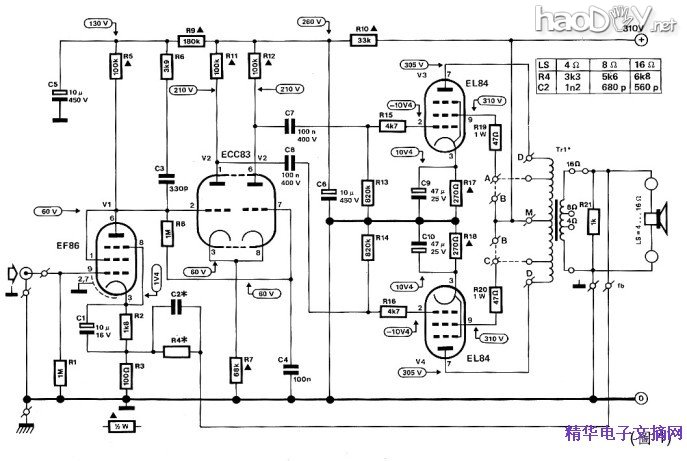

    今次介绍的立体声超线性功率放大器线路(图1是其中之一边声道) 均可满足上述要求，经笔者实验此线路后证明这功放音色优美，失真低及工作稳定，同时因线路简单，不需复杂的调较手续，加上所用的零件很易在市面上购到，是一个极适合业余胆机制作者制作的胆机线路。原线路是于一本英国音响杂志上发表，笔者将该电路作以下之修改：

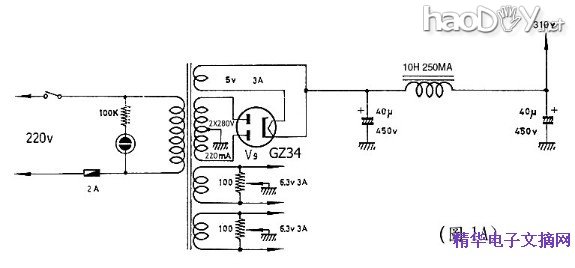

1. 电源部份由原来的晶体管整流改为真空管整流(图1A)，此举可增加"胆味"及有助延长真空管之寿命。
2. 滤波电路改为丌形CLC滤波，此举可减低直流高压纹波，有利减低交流声。
3. 于输入部份加入左右声道独立音量控制器，此举有助匹配不同输出电平之前级讯号及调校左右声道的平衡。

线路之构成
    由前级输入的讯号，经音量控制器输入五极管EF86(V1)之栅极放大，这裹V1改为三极接法以提高传真度。R3提供适度的负回输进一步提高此级传真度，与屏极电阻R5并连的R6及C3，将音频以外之高频作适当的衰减，以提高V1增益之稳定度；讯号经V1放大后进入ECC83(V2)作长尾式倒相，采用长尾式倒相的优点是增益高及低失真，确保有足够推动力，推动由EL84(V3)及(V4)组成的强放级。强放级采用超线性推挽电路，此级偏压采用自给偏压方式，其优点是工作稳定及不用繁复的调较工作，又因为每个强放管都采用独立偏压电路，所以对强放管的配对问题比较宽松。自给偏压另一优点是喜欢玩胆者于换胆时不需重新调校偏压，接于输出变压器超线性抽头的电阻R19及R20，是稳定强放管的帘栅电路。R15及R16是防止强放级输入产生自激振荡，R21作用是防止，因漏接或松脱扬声器接线引致输出变压器初级烧毁。全机的总回输电路由接于输出变压器次级，与V1阴极间C2及R4组成，C2及R4的数值，视输出变压器次级所接的扬声器阻抗而定(见线路图上的附表)。

零件选用
    一般接于栅极的电阻可用1/2W，接于屏极的电阻可用1W，输入管V1阴极电阻用1/2W，倒相管V2阴极电阻需用1W；强放管V3及V4阴极电阻需用2W，帘栅电阻可用1W，R21可用1/2W；C4耐压值要有200V，R11及R12阻值要尽量相同；V2之左右特性需尽量对称，最好于购管时请胆店用试胆机代为测试。输出变压器用初级有超线性抽头P-P 8K15W型号，焊接电路前最好先用数字万用表量度每个零件数值，数值偏离太大的零件便需更替，如经济条件许可的话，C7及C8最好选用质素较佳品种，此两交连电容对音质影响很大，重要程度谨次于输出变压器。

机身结构

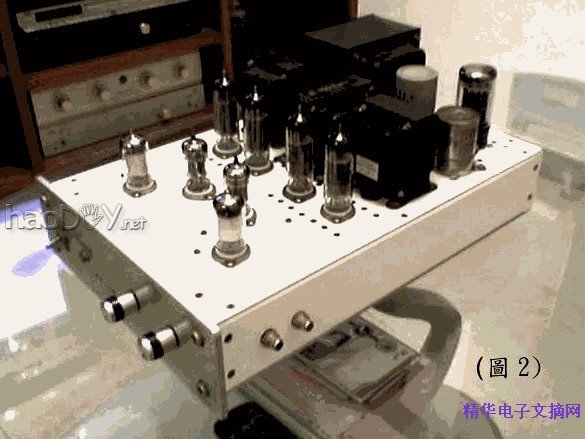

    整部机装于一个 9 x 14 x 2 吋的直式2MM厚铝片机身上，完成后的外观(如图2)，讯号输入端位于机身右侧的前方，此因，机身后方位置已没有空位及于此位置输入，讯号线输入至V1可以较短，从而可以减低杂音。机身顶部近整流管及强放管位置要加上散热气孔，机身底部亦要加上散热气孔，笔者认为自作派人士必需注意机身底部要用板盖好，此举可防止使用者不慎触电及可使用脚钉乘托整机(使用脚钉可将音色改善)。

接线
    本机采用搭棚方式接线，先接灯丝，跟着接电源部份、整流、滤波，然后由强放级接至输入级。灯丝线需要绞合，输入线要用隔离线及一端落地，全机落地用一点落地方式。每级的栅、阴极电阻及傍路电容要同一点落地，每级屏极电阻与下一级的交连电容尽量作垂直摆位，同级之屏栅零件要尽量拉远距离，最好屏栅零件中间有落地点隔开，全机总落地点取近V1之输入地点为宜，上述安排可有效减低交流声。

试音效果
    笔者试音用的硬件如下：
CD机－PHILIPS CD72MKII
译码器－MONARCHY AUDIO DELUX 18
前级－科宝早期版之仿MARANTZ 7
扬声器－CANTON KARAT 300
讯号线－MONSTER讯号线
CD机输出与前级间加上MATISSE THE CONDUCTOR 噪声过滤器及 MUSICAL FIDELITY X10-D真空管缓冲器
    笔者之功放所用之真空管如下：
EF86 (= 6267) - 60年代MADZA
ECC83 (=12AX7) - 60年代东芝长屏
EL84 (=6BQ5) - 80年代SOVTEK
GZ34 (=5AR4) - 60年代AMPEREX
    试音用之软件如下：
蔡琴老歌、林子祥男儿当自强、大红蕃 ALWAYS IN MY HEART、JAZZ AT THE PAWN SHOP、 EAGLES HOTEL CALIFORNIA、 WILLIAM TELL OVERTURE
    此功放配合上述硬件所形做出来之音效非常优美动听，音色不觉粗糙，高低频去得尽，中音醇厚，尤其是听WILLIAM TELL OVERTURE其中一段劲爆乐曲时，感觉雄浑有力，这刻所感受到自己所付出制作此功放之努力及时间是没有白费的。

试机步骤
    线路焊接好后先不要急于试机。首先应再三小心核对线路，确定焊接全对后，用两支8奥姆电阻代替扬声器负荷接于输出端，并且先不要接上负回输电路C2R4而只插上整流管，通电后量度灯丝电压及输出之B+高压是否正常，如有不正常的话便需关机检查何处出错。灯丝电压及输出之B+高压正常后，仍需关机再插上两强放管量度帘栅及屏极电压，一切正常后关机再一并插上V1及V2再通电量，度V1及V2之各极电压；一切正常后便关机接上一个声道之负回输电路，并将两声道输出变压器次级8欧电阻改为扬声器负载，再通电看看有没有啸叫，如有啸叫，便需将输出变压器初级接于V3及V4之两组屏极及帘栅极的接线对调，如此声道无问题，则可将另一声道之负回输电路作同样处理及测试，当两声道接上负回输电路正常后便可进行试音
