833单端胆机制作,(装机篇) 一个声道已经开始唱歌

时间:2012-10-16 15:06来源:hifidiy.net论坛 作者:老穷烧 点击:

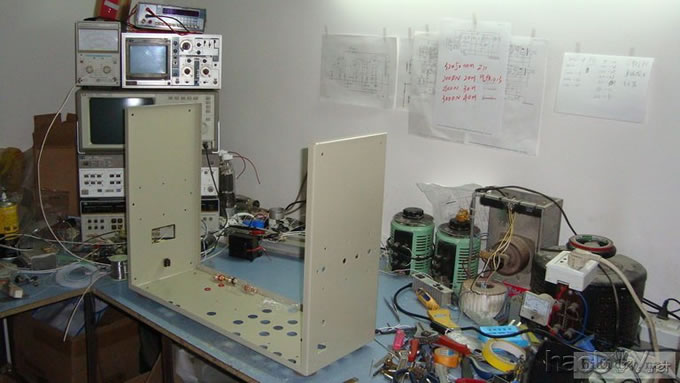

漫长的胡子工程,一拖再托,元旦前完成了实验机箱,,准备进行实验装机. 花费接近1K 的实验机箱,最终下场可能是弃用,因为最后定型以后,可能要换成铝机箱. 切入主题, 一个声道已经出声,,且经过一次改造, 改造原因:交流噪音问题, 主高压部分滤波不良, 改造后: 开环

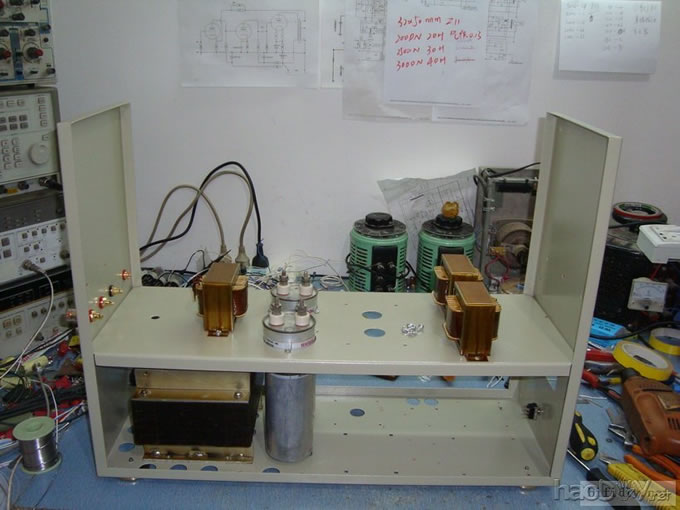

漫长的胡子工程,一拖再托,元旦前完成了实验机箱,,准备进行实验装机.

花费接近1K 的实验机箱,最终下场可能是弃用,  因为最后定型以后,可能要换成铝机箱.

切入主题,

一个声道已经出声,,且经过一次改造,
改造原因:交流噪音问题, 主高压部分滤波不良,
改造后: 开环交流底噪 2MV左右,,闭环还未测试噪音情况

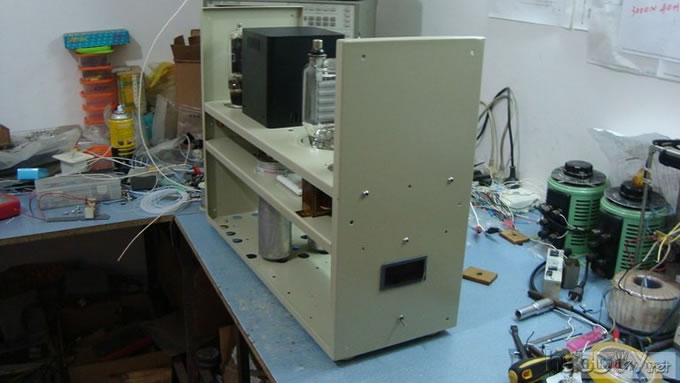

大家伙搬动困难,


开始上图,
833单端胆机制作,(装机篇) 一个声道已经开始唱歌

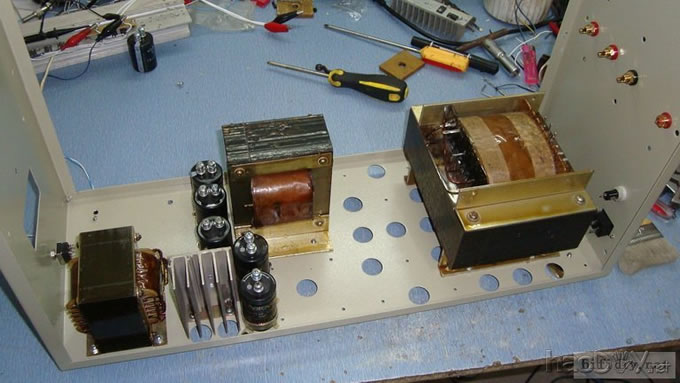

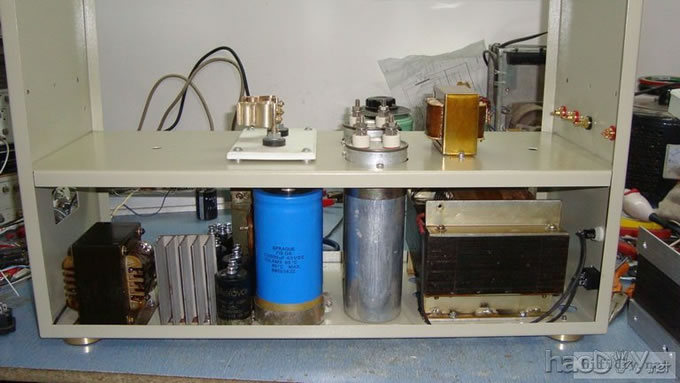

安装大件以及管座

833单端胆机制作,(装机篇) 一个声道已经开始唱歌

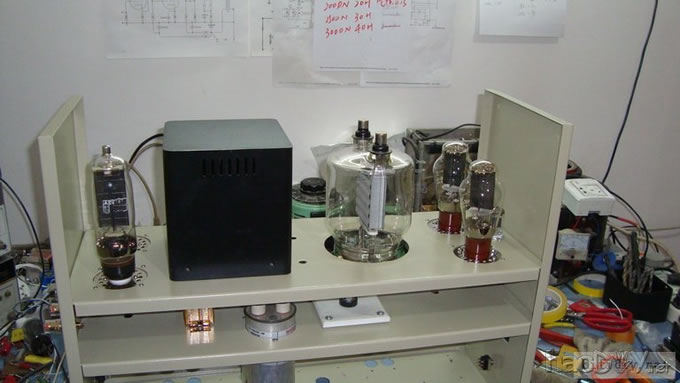

总有个坏习惯,,,先插上管子意淫一翻


833单端胆机制作,(装机篇) 一个声道已经开始唱歌

833单端胆机制作,(装机篇) 一个声道已经开始唱歌

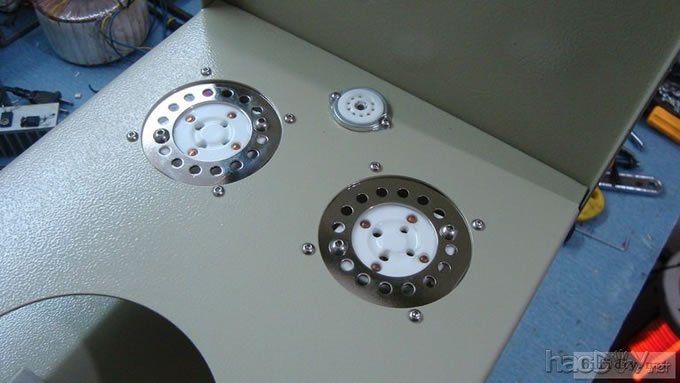

U19的管座,

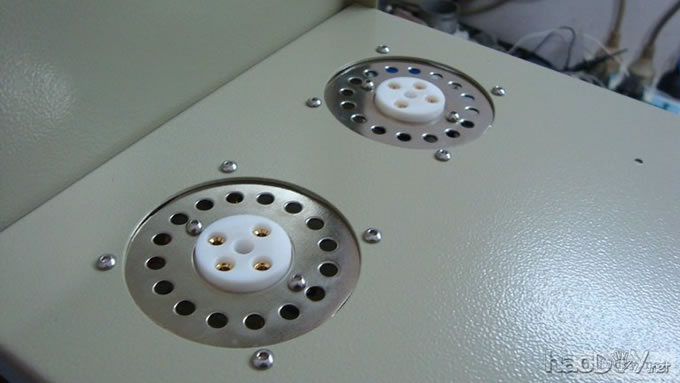

普通的瓷板5脚座管子插不到位
在材料网找到一家自制的特氟龙5脚座,感动,,,

833单端胆机制作,(装机篇) 一个声道已经开始唱歌

833单端胆机制作,(装机篇) 一个声道已经开始唱歌

833单端胆机制作,(装机篇) 一个声道已经开始唱歌


开始装灯丝滤波电容,
线路采用了 12AX7+2A3+300B+833 ,,
三级直热管,为解决噪音问题,全采用直流灯丝 2A3  300B的灯丝滤波电容都采用BHC

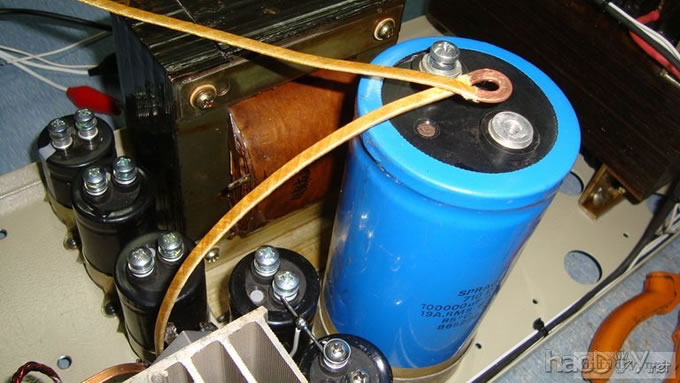

833灯丝滤波电容用了100000UF  ,大个子


833单端胆机制作,(装机篇) 一个声道已经开始唱歌

833单端胆机制作,(装机篇) 一个声道已经开始唱歌

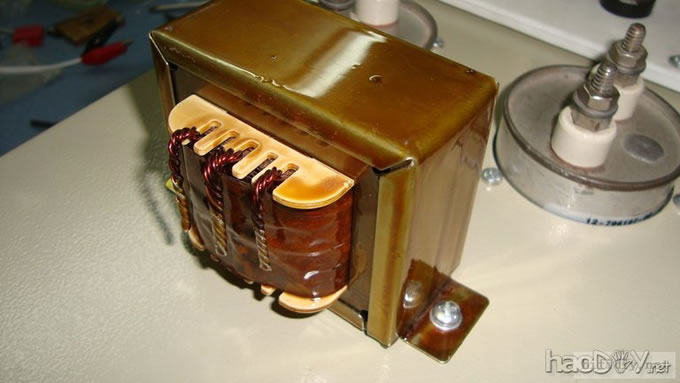

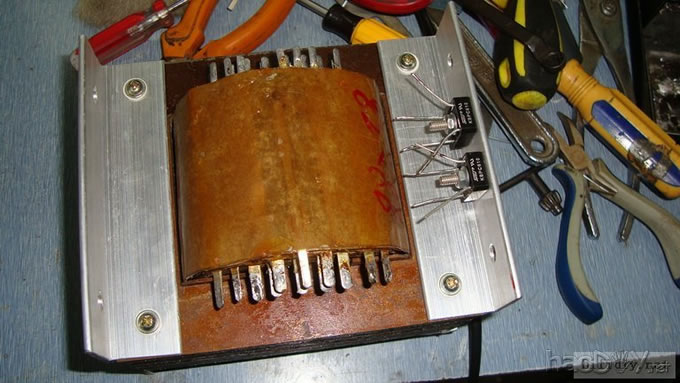

这是一个声道的电压放大以及推动部分的电源变压器,   太大啦,,

833单端胆机制作,(装机篇) 一个声道已经开始唱歌

整流管U19独立灯丝变压器

833单端胆机制作,(装机篇) 一个声道已经开始唱歌

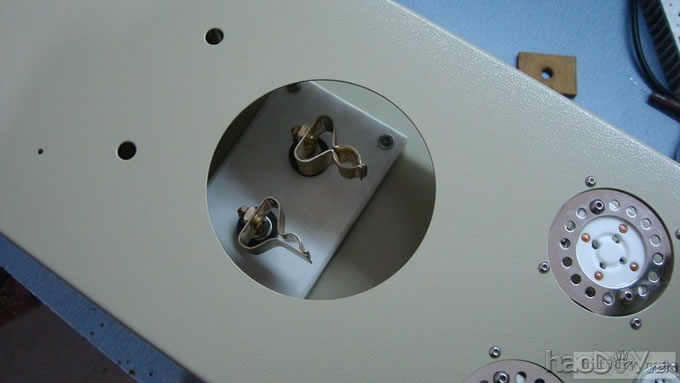

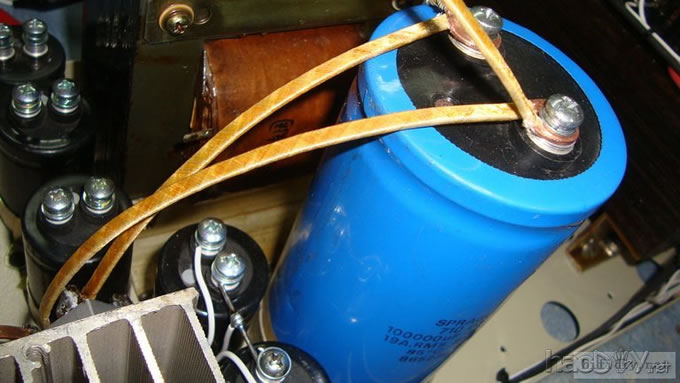

833灯丝滤波部分处理,  大电流,直接采用扁铜线,,造型困难

833单端胆机制作,(装机篇) 一个声道已经开始唱歌

833单端胆机制作,(装机篇) 一个声道已经开始唱歌 (责任编辑:admin)
