初级鸟做6n8p(6sn7)+6P3P(6l6 6550)推挽胆机

时间:2012-10-11 19:42来源:hifidiy.net论坛 作者:wszglwb 点击:
潜水近一年.斗胆发胆图.在此谢谢J版提供的电路图.天狼兄的搭棚图.等等必需谢的胆朋好友! 废话少说.发图... J版的电路: 下载 (82.96 KB) 2011-11-30 18:50 天狼兄的搭棚: 下载 (214.28 KB) 天狼兄的搭棚图 2011-11-30 01:55 先养牛... 电源牛:H14EI-114片X60m
潜水近一年.斗胆发胆图.在此谢谢J版提供的电路图.天狼兄的搭棚图.等等必需谢的胆朋好友!
废话少说.发图...

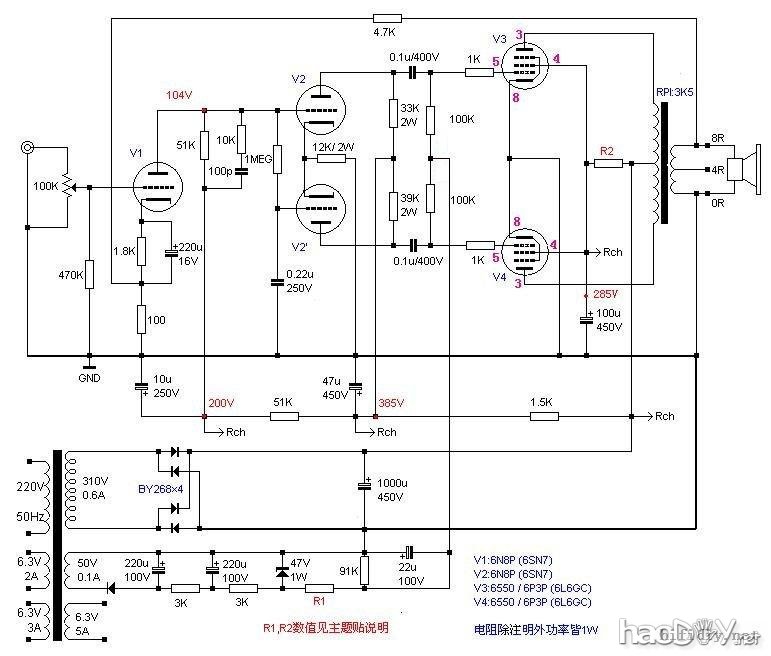

J版的电路:
初级鸟做6n8p(6sn7)+6P3P(6l6 6550)推挽胆机

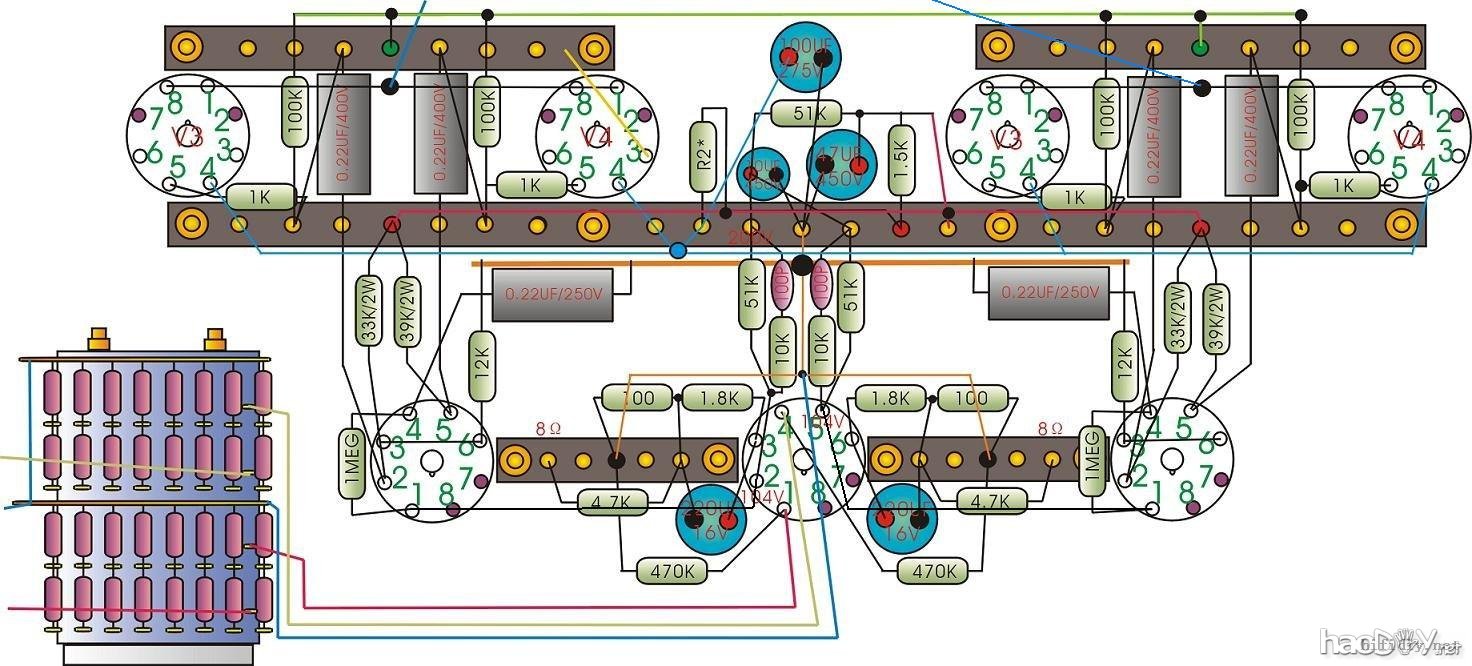

天狼兄的搭棚:
初级鸟做6n8p(6sn7)+6P3P(6l6 6550)推挽胆机

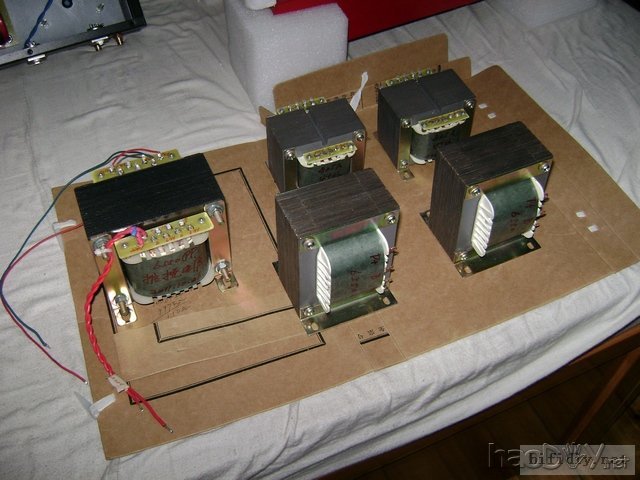

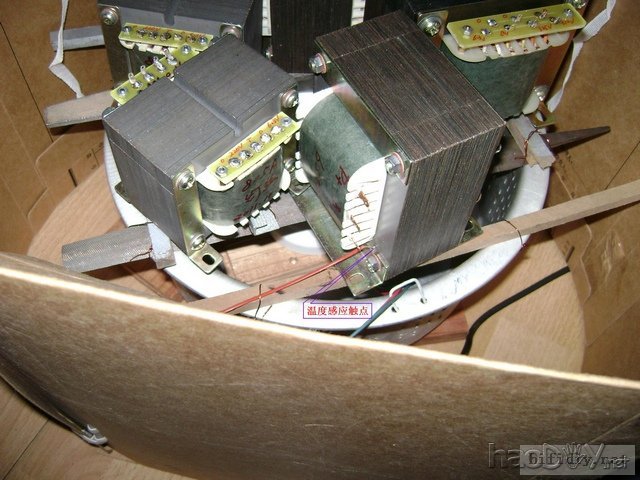

先养牛...

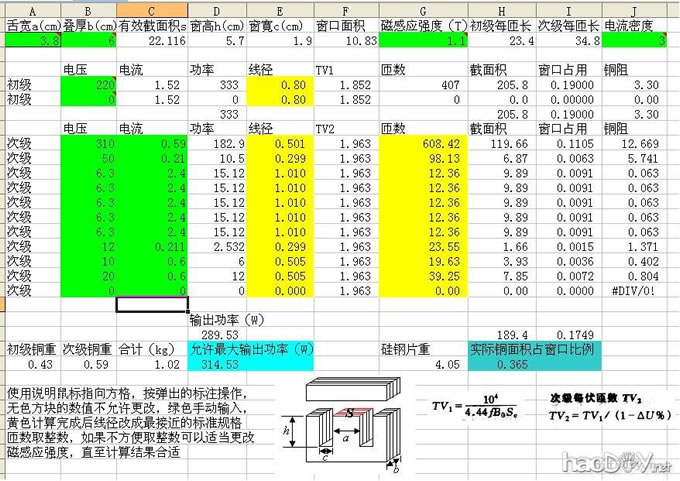

电源牛:H14  EI-114片X60mm.用MM2的公式计算方法.
初级鸟做6n8p(6sn7)+6P3P(6l6 6550)推挽胆机

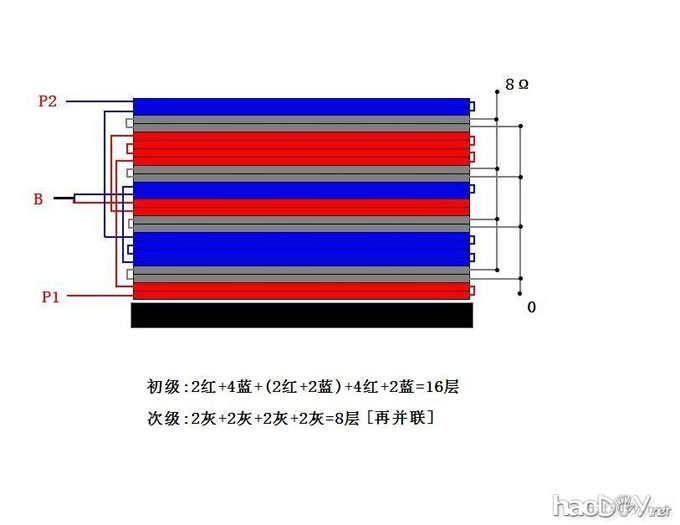

输出牛MM2绕法(初5夹4):Z11  EI105片X50mm
初级0.3mm线2256T,次级0.6mm线114T四并联.
初级鸟做6n8p(6sn7)+6P3P(6l6 6550)推挽胆机

初级鸟做6n8p(6sn7)+6P3P(6l6 6550)推挽胆机

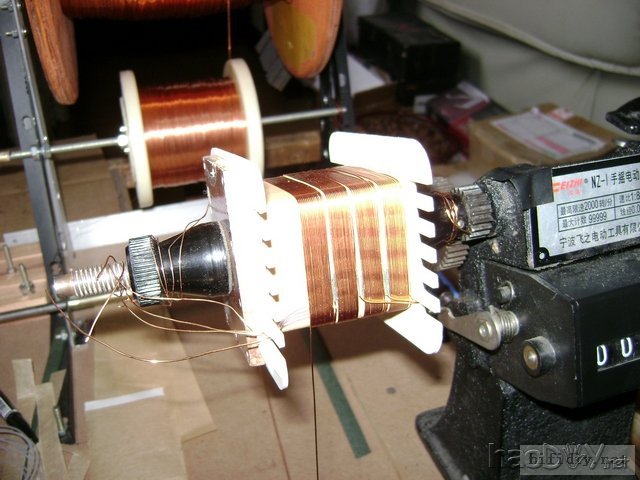

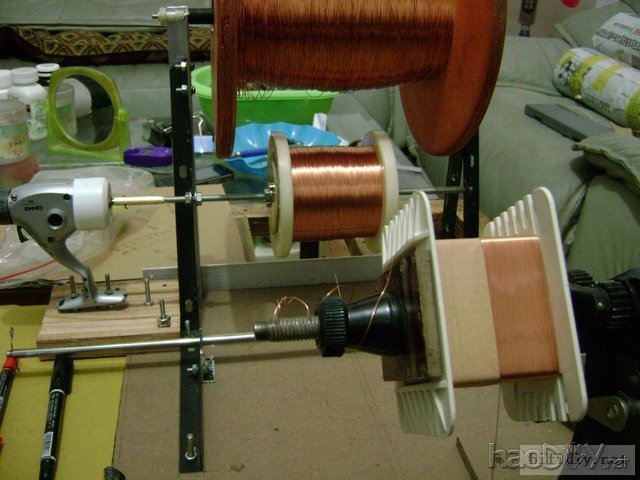

图一:绕初细线时(匝数多),加了个旧鱼线轮做限力器.很好用的.次级就用手拉了(匝数少).
图二:在骨架两侧打3mm的孔.在上6角铜锣柱.这样就可以固定接线板了.

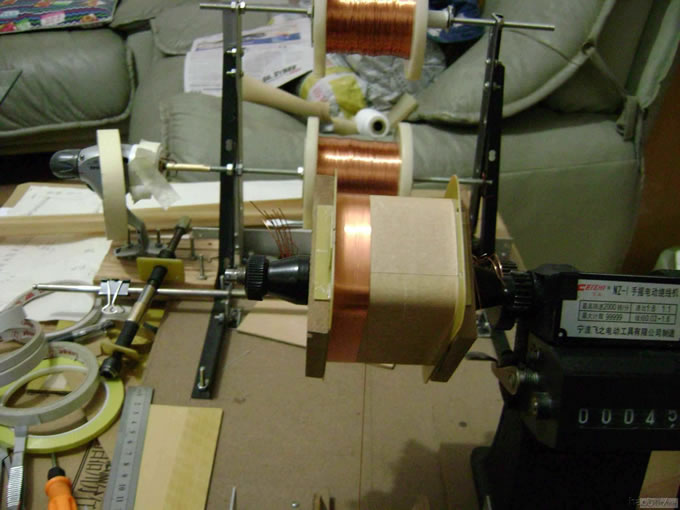

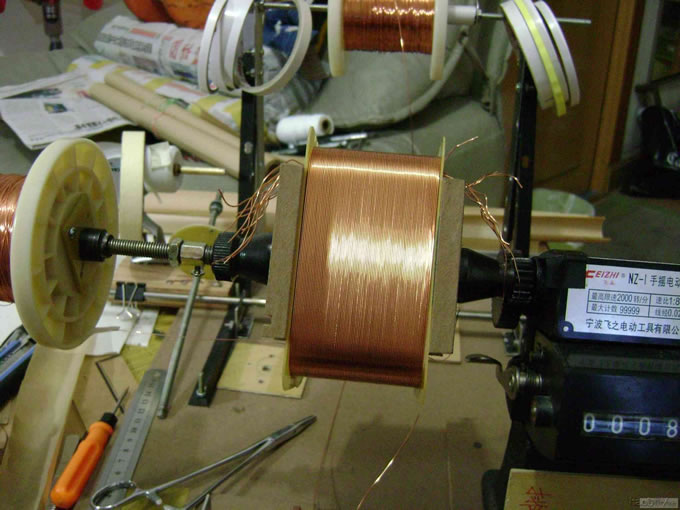

最近在绕805输出牛.(初级3720T 24层*0.32mm线)用的是一线到底.
初级:
初级鸟做6n8p(6sn7)+6P3P(6l6 6550)推挽胆机

次级:
初级鸟做6n8p(6sn7)+6P3P(6l6 6550)推挽胆机

初级只有两个头子(B.P)那是次级的线,因手头只有0.5MM和0.6MM的线.就采用下面绕法.
初级鸟做6n8p(6sn7)+6P3P(6l6 6550)推挽胆机

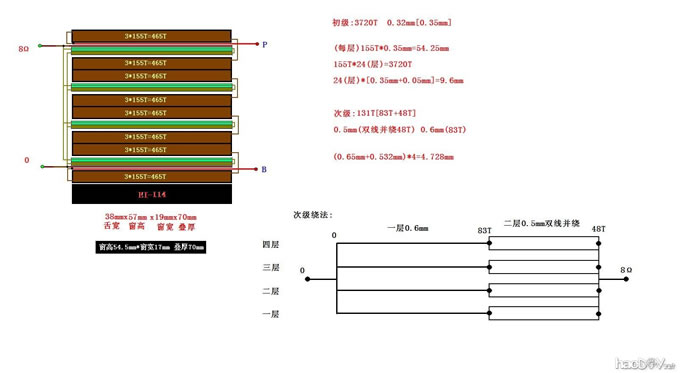

画了个图,我是这样绕的.(我自己眼睛都看花了.)
初级鸟做6n8p(6sn7)+6P3P(6l6 6550)推挽胆机

初级鸟做6n8p(6sn7)+6P3P(6l6 6550)推挽胆机
初级鸟做6n8p(6sn7)+6P3P(6l6 6550)推挽胆机
初级鸟做6n8p(6sn7)+6P3P(6l6 6550)推挽胆机

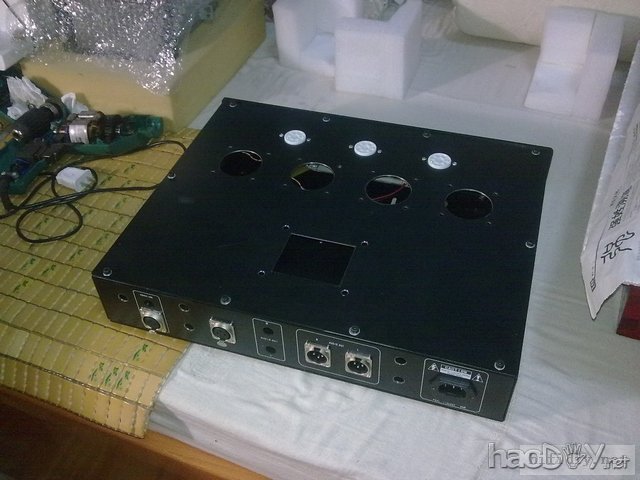

机箱的干活(旧DAC的箱子)...
初级鸟做6n8p(6sn7)+6P3P(6l6 6550)推挽胆机

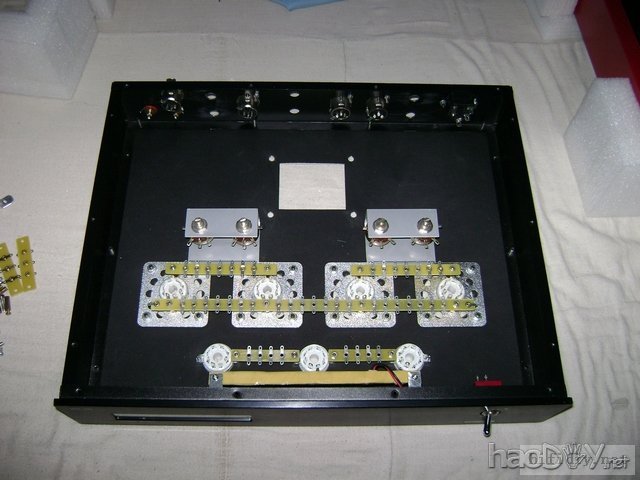

开始搭屋...
初级鸟做6n8p(6sn7)+6P3P(6l6 6550)推挽胆机
初级鸟做6n8p(6sn7)+6P3P(6l6 6550)推挽胆机



还准备战J版的805...

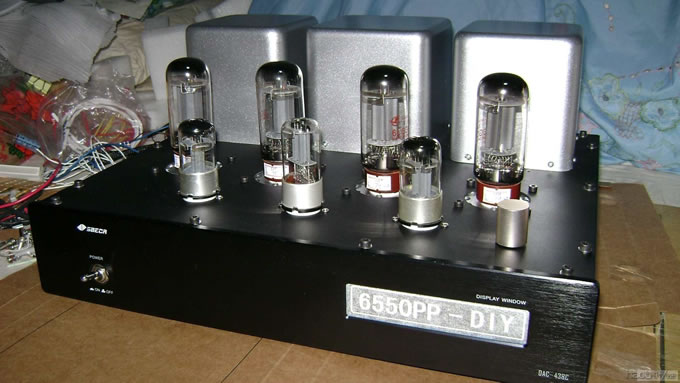

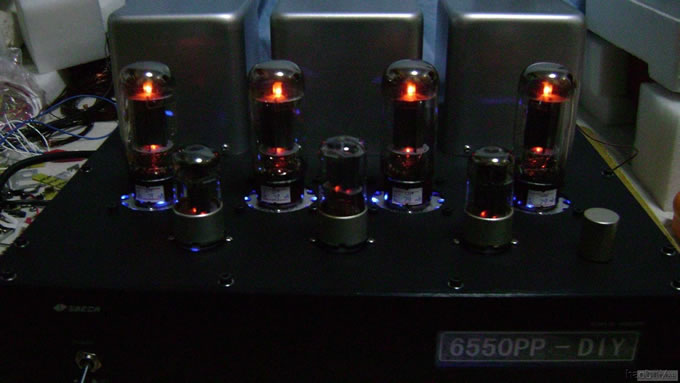

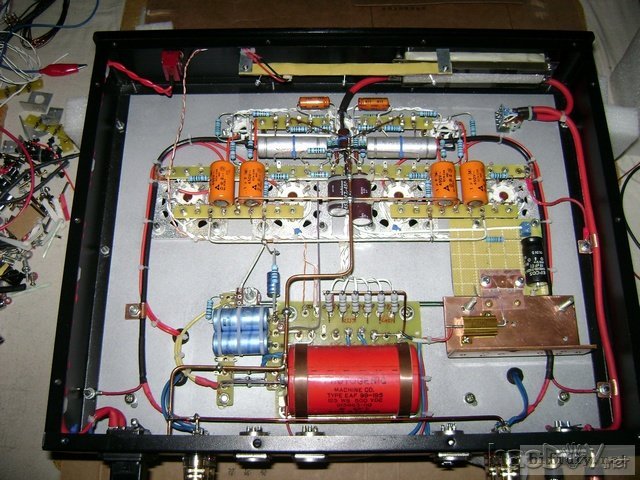

收工:

初级鸟做6n8p(6sn7)+6P3P(6l6 6550)推挽胆机
初级鸟做6n8p(6sn7)+6P3P(6l6 6550)推挽胆机


我是第一次做胆听胆.声音感觉与我做的晶体功放有点区别的.声音不干净是多方面原因的.如果感觉是前级管的影响.就多换几种管子感觉感觉.我的前级与推动都是X光的
6N8P,只是年历不同..初级鸟做6n8p(6sn7)+6P3P(6l6 6550)推挽胆机
