它已经有一段时间，因为我做了什么DIY真是太疯狂了，它远远超过了我的预期。就是这样的情况下，为Mini块。我有很多多余的部分，躺在身边（其实是一个巨大的量），并试图找出什么我可以建立。两个小机箱5英寸9英寸×2英寸（12.5 X 22.5 X 5厘米），只是乞求的一个项目。很多的东西，他们只是大小合适的。我首先想到的了对SET安培。但因为我没有任何合适的单端输出变压器，我回拒想法。也许可以建立在一个机箱前置放大器。因为我现在有许多前置放大器，并没有真正得到这份工作。旁边一对小推挽放大器在名单上。也许吧，但我有这么多安培，现在，它无论是没有意义的。由于这个爱好并不总是有道理的，这是我建的。聪明的观察者会注意到，每个迷你块是像放大器的PoddWatt的一半了一大堆。这是真实的，但也有一些好像小的差异，造成了一些令人惊讶的最终结果。迷你块是更强大的比Poddwatts，似乎有更多的细节，同时保留一切良好特性的Poddwatts。从原来的项目最大的不同是在输出和电源变压器。在音频输出变压器的情况下，这是特别真实。他们是定制设计的，以我的规格Edcor，而OEM Oddwatt音频，，我问Edcor到允许向个人客户销售。Edcor部分是EMO-750。在推挽级-A超线性放大器，使用EL84阀门他们擅长。另一个变化是从大安培（EMO-719）使用电源变压器。该变压器是现在也提供给个人Edcor。这是严重的矫枉过正的权力。它甚至没有在使用中得到温暖。其他的变化包括使用AC加热器及经修订的SRPP驱动器的元件值和电压。最终的结果是一个小的直板阀，将提供5.8瓦RMS放大器低于10 Hz至44 kHz的0.2 dB以内。失真是相当小，在0.25％到1瓦RMS，并逐步在全功率（5.8 W）至2％。信噪比为89 dBV的。更好，但不是所有的规格，它们听起来很多比他们的措施和更强大的，是想一个更好的词非常再现音乐的衔接。他们现在是我的主放大器。他们开我的马丁·洛根Vista的实是蛮好的。就像我说的，他们听起来更像是15-25瓦比6瓦的放大器。的各种运行和设计功能的Oddwatt型放大器有一个更完整的解释请参见我先前发布的一些项目：

• PoddWatt：DIY / SRPP 5751 EL84（6BQ5）推挽电子管功放项目，
• OddWatt：ECC802S SRPP / EL84推挽管放大器项目

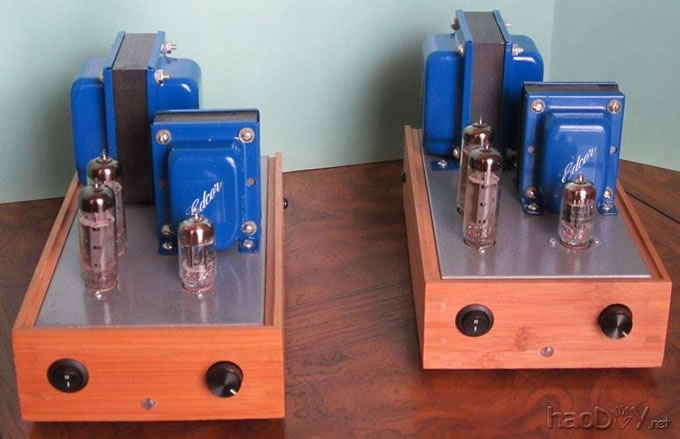

照片1：小型座EL84推挽放大器

建立概念 - 迷你座EL84推挽放大器

与往常一样，我建议几件事情，这样您就可以从项目中获得最佳的性能：

• 保持距离进行信号进行功率的导线和元件。
• 使用屏蔽线输入插孔，音量控制，如果超过一英寸左右的音量控制管。
• 屏蔽布线只有一端接地。
• 如果信号线和电源线必须交叉，尽可能地将它们分开，这样做直角。
• 紧紧拧AC携带的电线（如管细丝）。
• 使用端子板，片条或其他方法固定组件，因此他们不会随着时间的推移，可能是短路转移。
• 一定要观察其颜色代码的变压器。如果你得到的输出变压器接线错误（蓝色与棕色）放大器将产生积极的反馈，而不是消极的反馈，将不执行。
• 使用高质量的组件。便宜的零部件，尤其是耦合电容的性能会严重降低放大器的。俄罗斯K​​40Y9纸张油电容器的工作，以及在此放大器的耦合电容。我用音响级电容的旁路滤波电容。您不需要使用指定的品牌在原理图上，我离开了他们，我用了什么。
• 不要使用碳质电阻器。使用金​​属或碳薄膜的。其中一半瓦特大小是足够的，除了在电源1的100欧姆。它应该是一个2瓦或更大的，并可以是一个绕线型。使用5％或更好的耐受性最好的结果（除了100欧姆的电阻，它可以是10年甚至20％）的电阻。
• 滤波电容的可能较大，但避免使用较小的。我建议300-350电压等级电容器上的电压超过250伏的电源可以提供稍微在120VAC输入空载。如果您的AC电源是120伏以上的价值将随之增加。
• 要小心使用LR8 IC监管机构。他们会失败，如果你连接他们的看法是错误的，短接或突然适用于不同的负载。如果他们失败了，他们将采取行动，就像一个低阻值电阻，并通过负载电压。他们也有内部传感器的温度和过大的功耗。如果他们感觉到任何一个条件，他们将关闭并重新启动，直到您断开电源和纠正的情况。第一次发生在我身上，我想没有稳压器。“K”系列LR8监管机构是最强大的，但“N”系列TO-92晶体管的样子，可能是更容易使用。
• 要小心使用LM317稳压器。 (责任编辑：admin)
