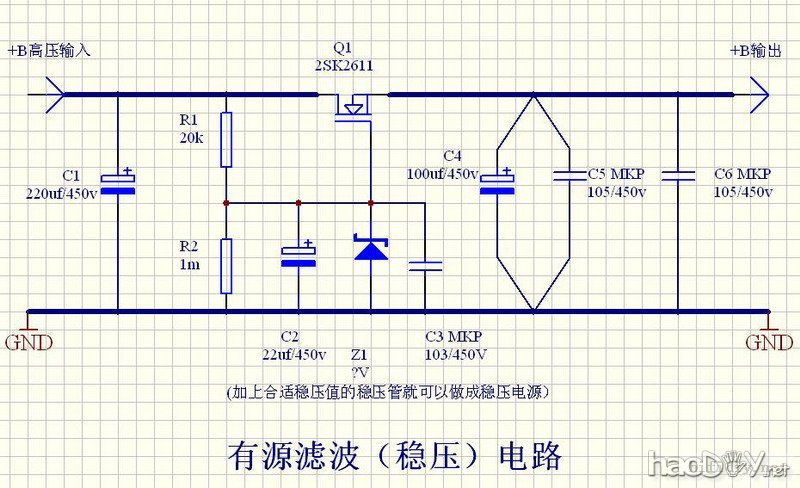

虽然电子滤波已经是老生常谈了，但用在胆机还是有其意义的。 我的某厂牌胆机因为没有扼流圈，只使用一颗450uf/450V大电解作滤波，残余交流声有点大（离喇叭20CM多就已经明显听到），而且声音硬而浑，所以想摩它一下。虽然大多人都说LC滤波声音最好听，但我的机器已经没空间可以放得下一个大个子扼流圈了，只能用电子滤波试试看。电路见下图  效果： 1，交流声几乎绝迹，拨掉音源输入CABLE，音量开到最大，耳朵紧贴喇叭，听不到半点交流声。经实际测量，场管漏极输入端波纹电压达1800mV左右，而源极输出端波纹已经降到约50mV了。 2，声底更干净，速度感明显增加，高低频也明显感觉有延伸展宽 说说这个电路如何校声： 1，C2决定速度，越大越慢，但滤波效果变好，声音往肥厚方向走。C2取22uf已经是我经过试验兼顾滤波效果和音效的最大数值，再大声音就过肥了。 2，R1决定声音弹性，小些声音弹跳感较好；大些，声音也是往肥厚方向走。我的经验是把场管漏-源压降调到10~12V左右声音最好听。 3，整个电路调整到临界饥饿状态最好（所谓临界饥饿就是调整R1大小，令场管的输出负载在整机最大电流状态下加个50mA左右，电压就有几伏的下降）这时声音听感最好。 4，不要加稳压，稳压输出声音偏硬，低频紧，不好听。 5，C1与C4也会严重影响声音速度和听感，因为没这么多不同容量的电容，所以就使用中庸一点的数值，没有做更多的试验。请有时间和兴趣的朋友多试试，并把经验与大家分享。另外C5，C6依自己机器的音色和个人对声音的偏好决定加不加。 注：场管要加不小于100X80X3的散热片，电路用搭棚法焊接就可以，但几个电容在机器里的的实际接地点有讲究，要依自己经验试验确定。因为每个人的机器都可能不同，具体接法我就不详细说了。我的机器的负载在DC 350V/250mA左右。 谢谢顶贴。关于R1校声，原贴的描述反了，应该是R1阻值越大声音弹跳感越好，阻值越小声音就越肥厚紧实。 电子滤波没错是有其不足，而且这个不足是厂商最不喜欢的。如果阁下曾经进过工厂的决策核心，会明白其中道理的。当然一般纯作发烧爱好的观点，那是另当别论，但这不能作为电子滤波不好的依据。 R2与R1的比，决定着Vgs，也就是影响着场管的导通率。为了保证滤波效果，R1与R2的取值不宜过小，请参照我画的电路图的+/-20%左右取值。 (责任编辑：admin) |
