OddWatt - ECC802S SRPP / EL84（6BQ5）推挽电子管功放该项目的离开对我来说是有点。我真的不需要另一个放大器，因为我已经记不清有多少是在房子周围，也许多达15或20。这个项目是一个运动中会发生什么，如果我结合一些有趣的概念。我第一次看到这种类型的输出电路diyparadise这是紧凑型的Hi-Fi功放的梅尔文·莱博维茨的变化。如果我看起来很像那些，这是因为它是类似的。那么，我为什么叫它Oddwatt吗？嗯，乍一看它看起来像它应该不工作或在最佳的工作不佳。我惊讶的是，它不仅适用，效果很好呀！

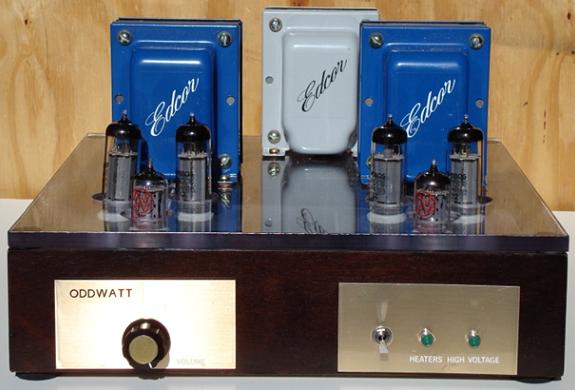

照片1：ECC802S SRPP / EL84推挽电子管放大器CCS输出级下面是一个简化的原文的输出级。管的导通电流响应网格和阴极之间的电压变化。为了建立一个基本的电流流过的管，施加电压时，称为偏置。对于功率放大管阴极偏压和固定偏置是最常见的。阴极偏压是通过提高地面以上的阴极电压，并保持在约接地网格。例如，一个管需要-10V偏置进行50毫安，然后阴极可以提高到+10 V与电网在0V。这是通过在阴极电路的电阻器。下面的欧姆定律，10（伏）= 0.05（安培）：XR（欧姆）。因此，R为200欧姆。在固定的偏置电路中，阴极是经常在接地电位，网格是负的。这是通过通常由通过相对高的值电阻负电压供给到电网。阴极和固定偏置中使用的高品质的安培。在的Oddwatt，我使用一个恒定的电流源（CCS）在阴极电路。一个CCS，调节电流流非常密切。它允许的电压变化，同时保持电流恒定。考虑到这一点，在这里是如何Oddwatt的作品 随着两个阴极基本上绑在一起，每个看到相同的阴极电压。在CCS允许的阴极电压来改变和保持电流恒定。因此，与一个网格在接地电位（通过47欧姆的电阻器）和其他网格上没有信号，这两个管将进行等量的电流。如果你申请一个信号的驱动管，阴极电压和电网之间的差异将改变。其结果是，管将进行更多或更少的信号电压后的电流。如果进行更多的CCS将提高的阴极上的电压，从而增加在第二管的偏置。如果在第一管具有负的信号，并进行减流动，在CCS将降低阴极电压和所述第二管将进行更多的。是一种拉锯安排。这种类型的电路，我能找到的唯一名称是“共同的阴极阻抗，逆变器自动平衡”（CCISBI）。这是一个古老的设计，我怀疑失宠，质量性能需要严密监管的电流通过管子。这将是困难和昂贵的Hi-Fi音响的初期。它也将仅适用于A类放大器。这是可能实现该电路具有固定的阴极电阻，但结果是可能会是不能令人满意的。此外，阴极不能绕过，因为它会破坏信号平衡。然而，有优势。是只有一个耦合电容。来自前级的驱动器的要求是与更常见的设计的一半。是至少一种需要较少的管部。根据文献的电路保留其他更常见的推挽设计的低谐波失真水平。我不能按照数学，所以我将不得不接受它的信心。

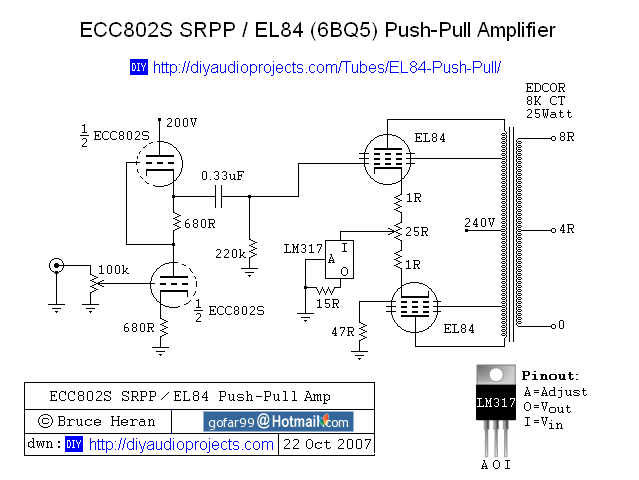

图1：ECC802S SRPP / EL84推挽电子管放大器原理图EL84推挽式设计概念由于该放大器的项目是一个实验，我希望的设计，而不是组件影响声音质量。因此，优质的零件中使用的。EDCOR变压器的Ruby电解电容，Auricap的的耦合电容，再配管... 我怀疑与较昂贵的部件，也可以取得良好的效果。我想尝试的另一个特点是SRPP驱动级。 管放大器特点：
电子管功放加热器电源加热器供给与稳压直流电源提供的一个现成的开关模式电源（SMPS）。开关电源的额定电压为12VDC / 3A。输出还是比较干净的，即使我用管加热器缓冲器，我可能忽略他们。我没有看到一个显着的垃圾桶或噪音的12VDC输出量。每个通道都有线为6V热水器。 (责任编辑：admin) |
