自制静电场检测探测仪器

时间:2013-01-12 20:08来源:网络 作者:网络整理 点击: 次
免费提供各种电子制作文章、资料、图纸

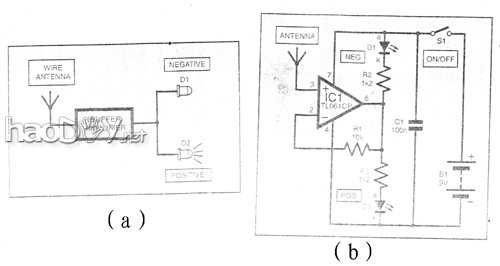

    图(a)为静电场探测器道理的框图。当探测线打仗到带电体（静电）后，经缓冲器输出，即可检测出带电体是带正电荷或负电荷！若带电体为负电荷，则LED（D1）点亮；若带正电荷，LED（D2）点亮。图(b)为完备的静电场检测电路，个中IC1为缓冲器，IC1为TC061高阻抗输入的场效应运放电路，以是当他检测到静电场时，纵然探测线（ANTENNA）直接打仗被检测体时，也不会转移被探测体的电荷！

现实上，图(b)的IC1构成一种高阻抗输入的较量器，当探测线探测到正电荷时，IC1输出高电平，以是图（b）中D2点亮；若为负电荷，1IC1输出低平，并吸入电流，则D1点亮。该电路组装好后，用金属外壳密封，仅留一根探测线伸出盒，且金属外壳与电路的地线相连，测试时，手握金属外壳即可测试。



自制静电场检测探测仪器
