用一样平常的万用表是不能测出晶振的优劣的，这里提供了一种简朴而适用的晶振检讨器，它只回收一个 N 沟道结型场效应管（FET），两个平凡 NPN 小功率晶体三极管，一个发光管和一些阻容元件，便可有用的检讨任何晶振的优劣。

如图所示，2N3823 结型 N 沟道场效应管（可用任何其余型号的同类小功率场效应管，如 3DJ6，3DJ7 等）与被测晶体（晶振）等构成一个振荡器，两个两个 NPN 三极管 2N3904（也可用其余任何型号的小功率 NPN 三极管）接成复合检波放大器，驱动发光二极管 LED。若被测晶振精采时，振荡器起振，其振荡信号经 0.01uF 的电容耦合至检波放大器的输入端，经放大后驱动发光二极管发光。假如被测晶振欠好，则晶振不起振，发光二极管就不发光。

本装置可检讨任何频率的晶振但其最佳的事变状态是在 3---10MHz 范畴内。

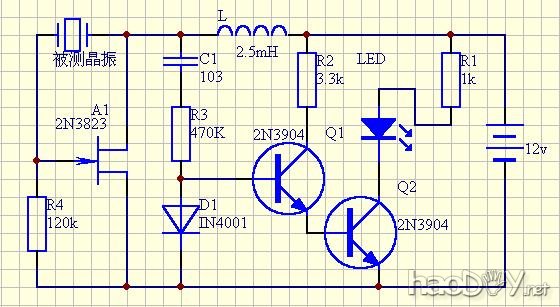

下图为电路道理图：
