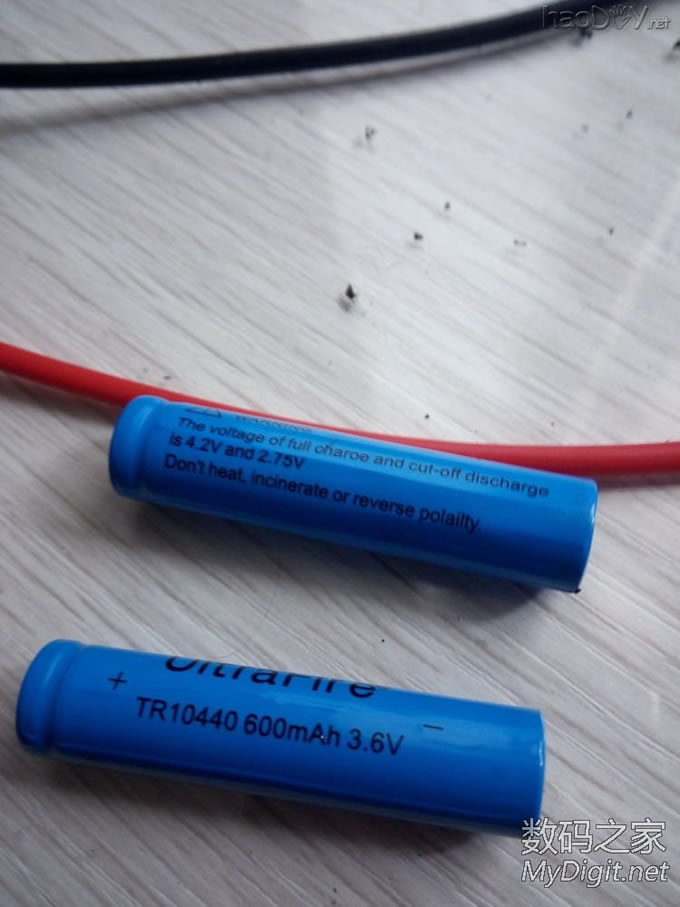

一直不放心各式各样的1.2V和3.7v升压的方案，要么不经用，要么静态电流大。还有自己的万用表内部没有多余空间可以塞手机电池；挖洞改装增加电池开关又心疼万用表。 只到发现七号电池大小的铁锂电池，标称3.2V，3节串联9.6V不刚好适应万用表使用？ 一节10440铁锂也才4.2，淘来几节满充3.6V放电测试，虽达不到标称的500mAh，但也足够200mAh了，9V250mAh的品胜充电电池都要30多了。经济上划算！ 第一节摸索从500mA开始放电：

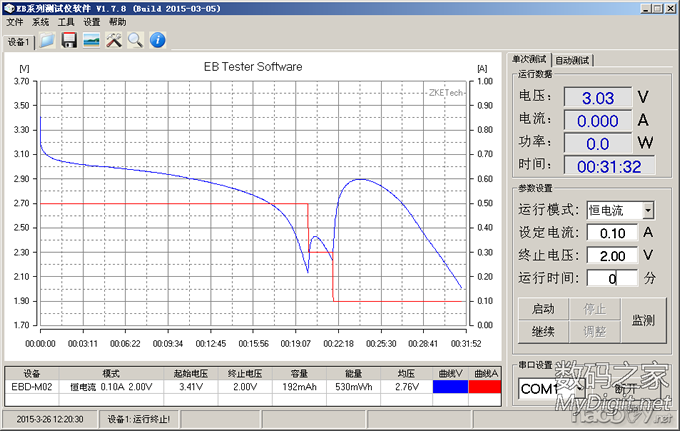

500mA放电20min，300mA放电1.5min，100mA放电10min。 500*20/60+300*1.5/60+100*10/60=190mAh 第二节300mA放电：

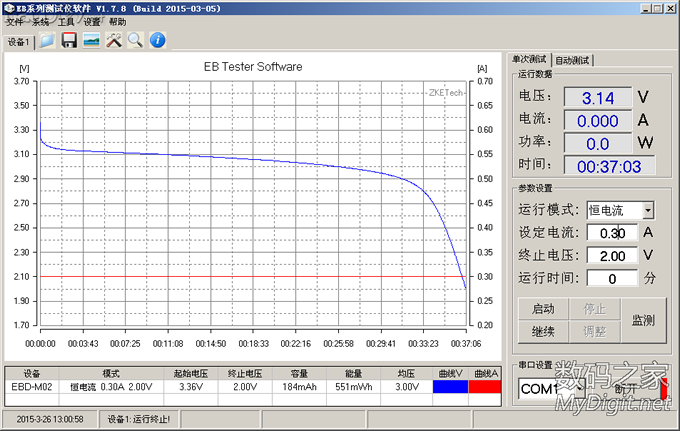

300mA放电37min。300*37/60=185mAh。 第三节200mA放电

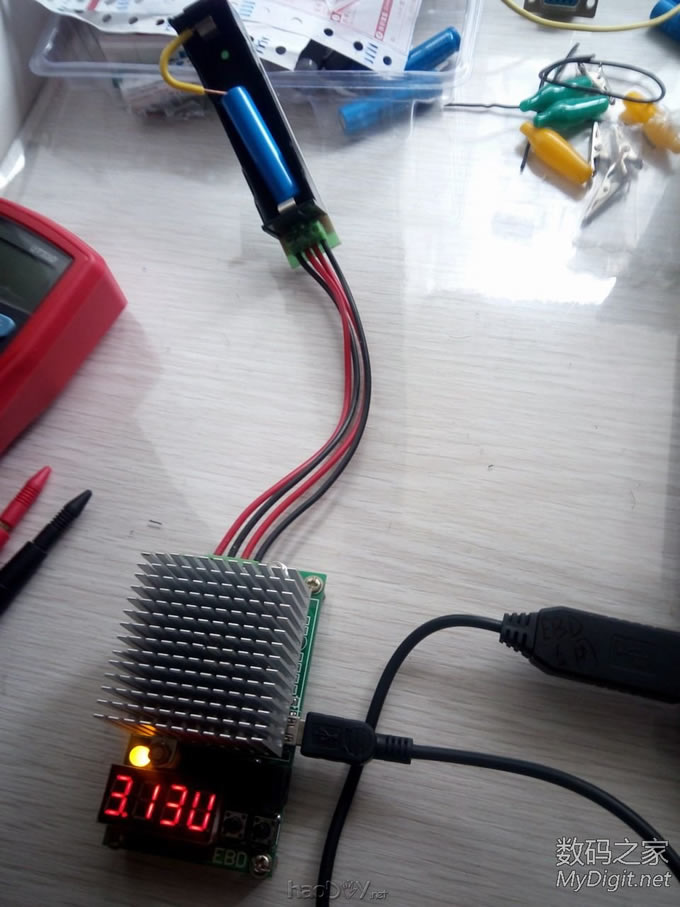

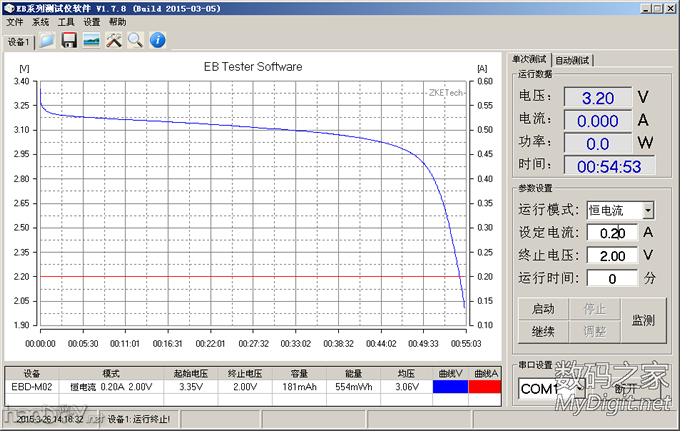

200mA放电55分钟，200*55/60=183mAh。 测试仪是EBD的：

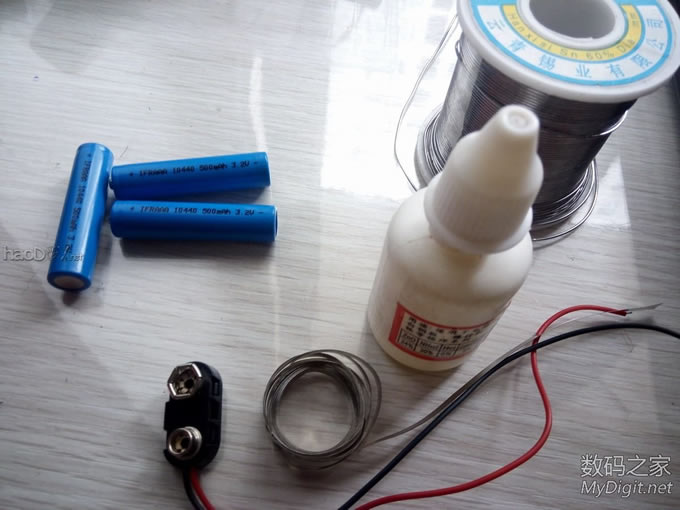

懒得测试100mA放电了，总体感觉容量应该有200mAh，因为万用表开背光最大电流也不会超过100mA。 准备工具，动手组装： 三节10440，镍条，goot强力焊剂，“高档”焊锡丝，扣线：

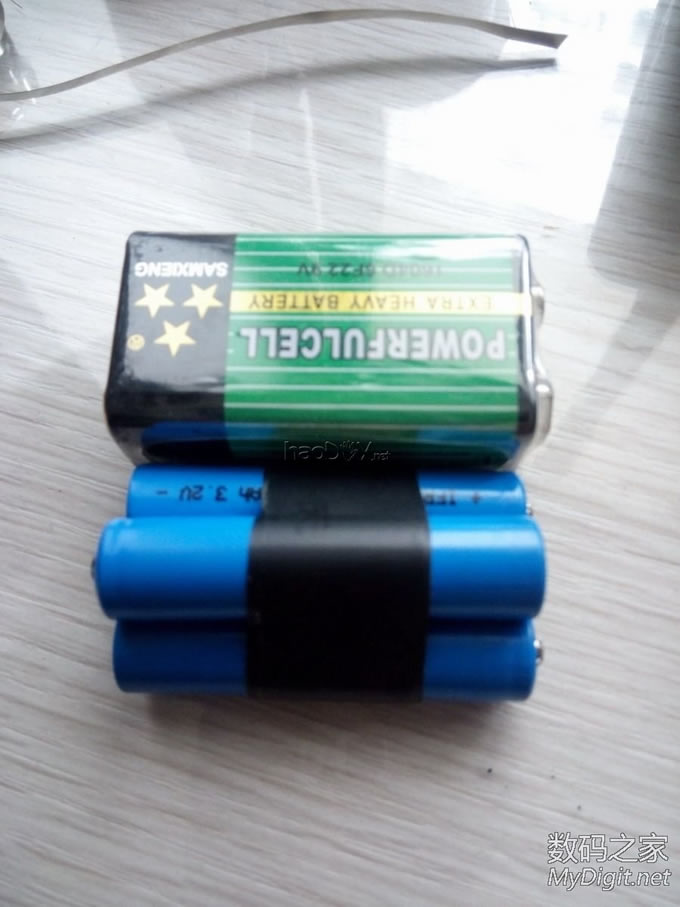

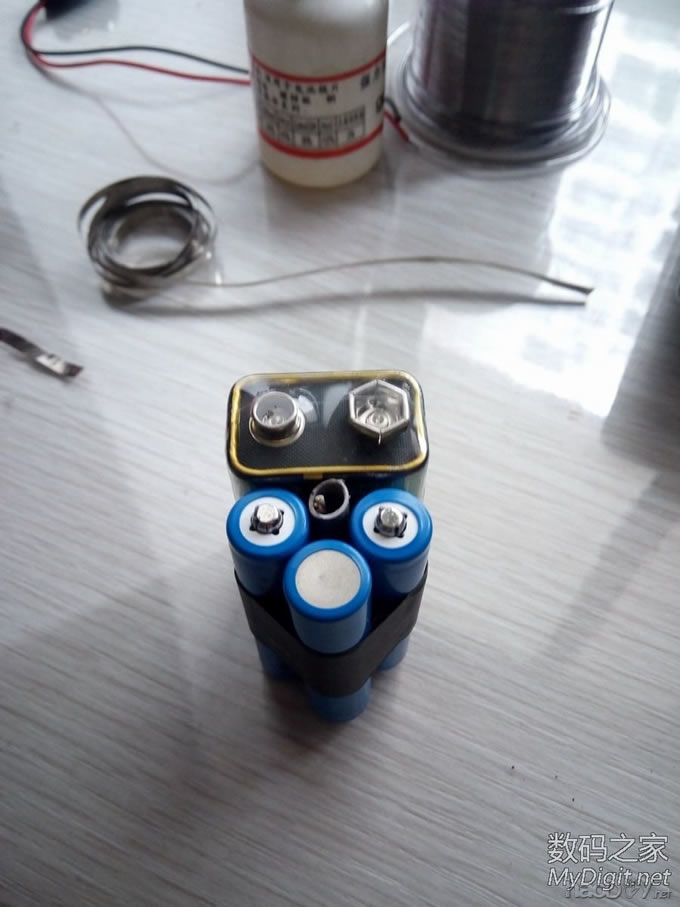

胶布调整固定形状：
中间位置刚好塞根网线。

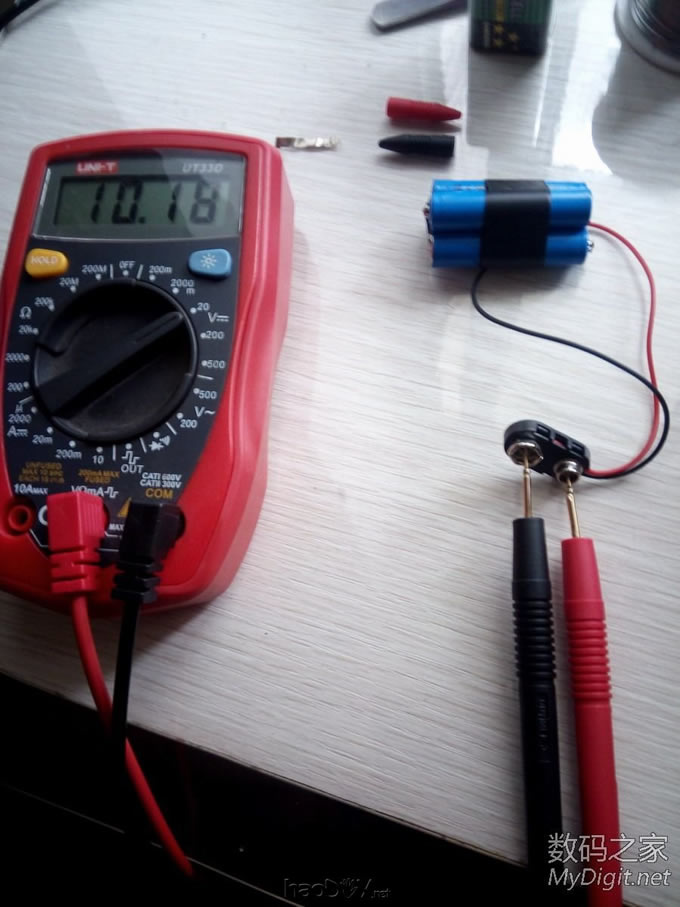

焊接过程不发图了。唯一要注意的是电池扣的红黑线表示-+，原本设计可能是从电池上取电的。 焊接完成测试电压10.18V，充电器满充3.6v，3节串联应该10.8V，虚得厉害：

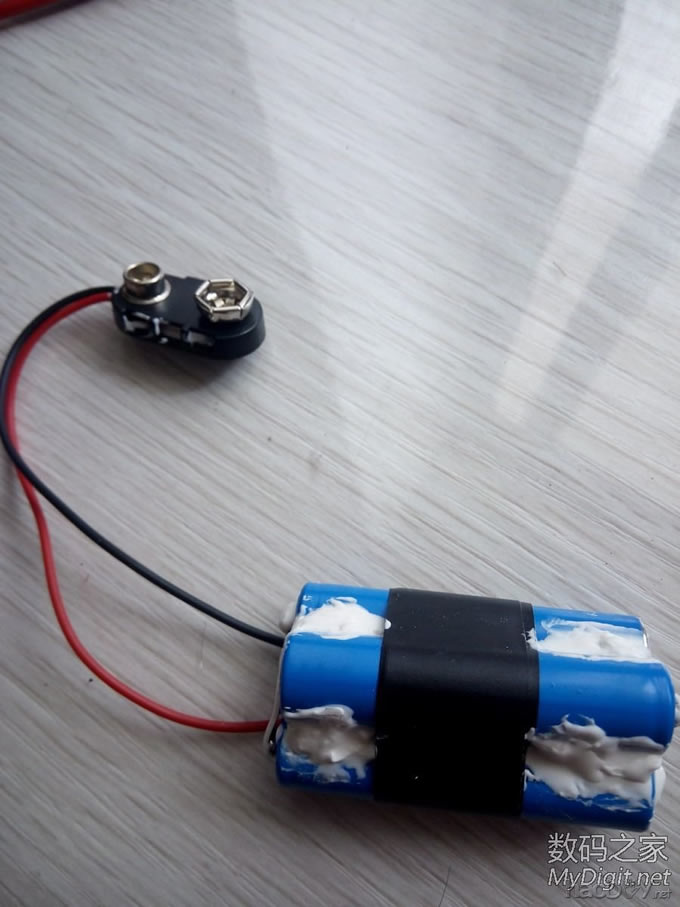

加硅胶固定，电池扣内部也塞点儿硅胶，安全第一：

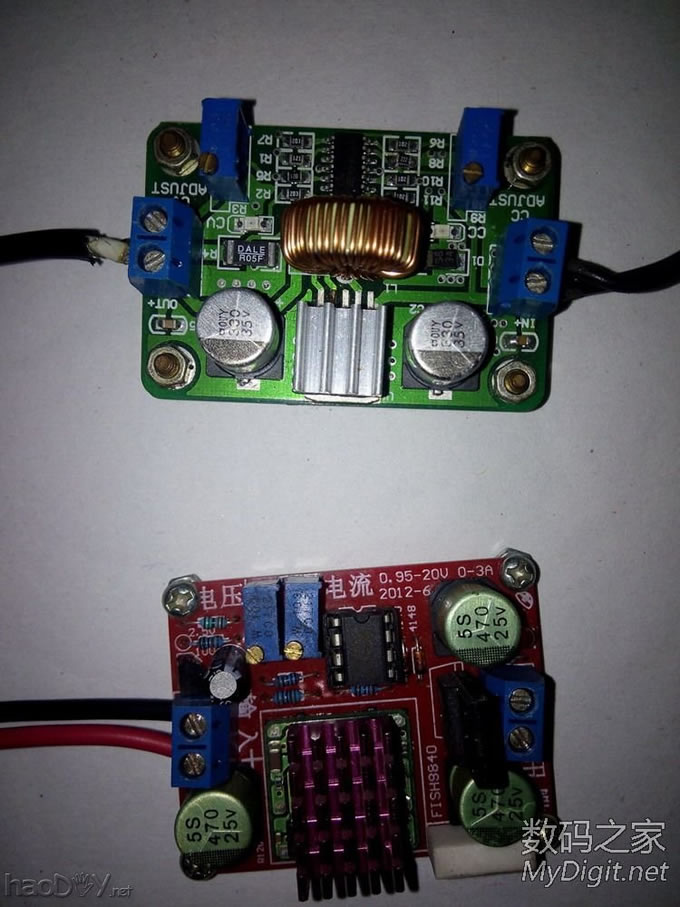

泥得难看，无所谓了。下次淘根粗的热缩管给穿上衣服。 关键问题来了，用完怎么充电？ 小意思了，3.2v铁锂电池满充3.6V，串联满充10.8V，手上好几个横流恒压板：

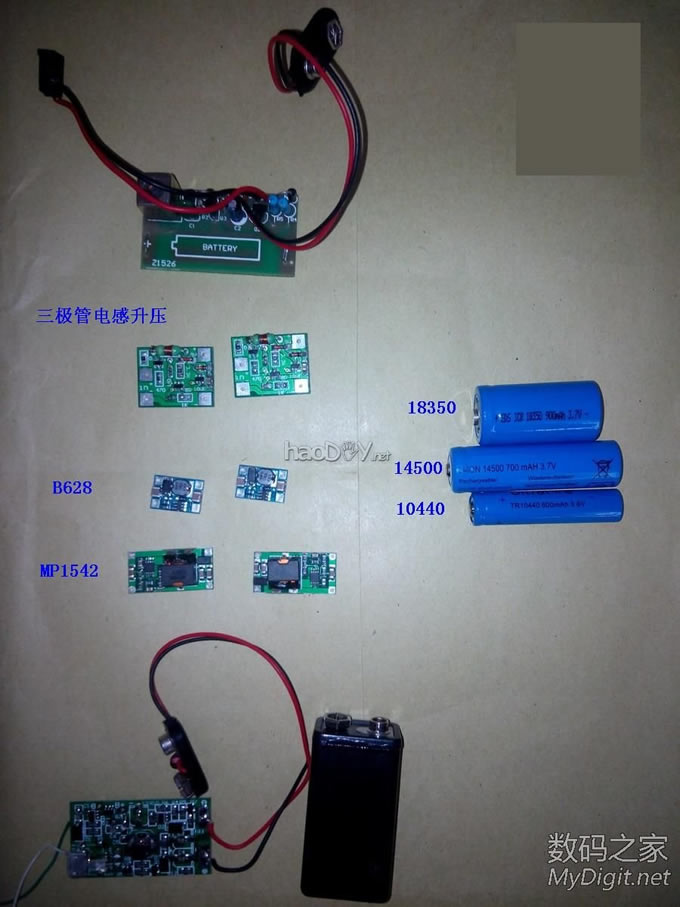

电流电压自己订制了！ 还有人说10.8v远高于9V了，不怕烧表！ 搞清楚9V万用表芯片供电电压，实际上大都是在6——12V范围。 自己改装的还是小心为上，真不放心就串个三极管了。 百度磷酸铁锂，似乎不怕过放，正常使用范围2.0——3.65V，大部分万用表电池在6V左右提示欠压了。 真不放心，就在开背光情况下，用最小欧姆档测试一个小电阻看会不会提示欠压（通过测试曲线可以看出铁锂在2V左右掉压特快）。 折腾成本: 电池：4.2*3=12.6 ； 电池扣 0.8；镍条、焊锡丝、焊剂都备有，耗材约0.5——共计￥13.9。 快递费、人工费就忽略不计了！ 那些年我曾经折腾过的万用表电池升压板：  上面都是多淘的“备品备件”，使用过的基本上都丢了。 最下面的有外壳的是用到现在的，但是跑电厉害。 还有个34063的板子弄丢了。 两节 7号锂电池串联也是备用方案 ：  实测放电：  (责任编辑：admin) |
