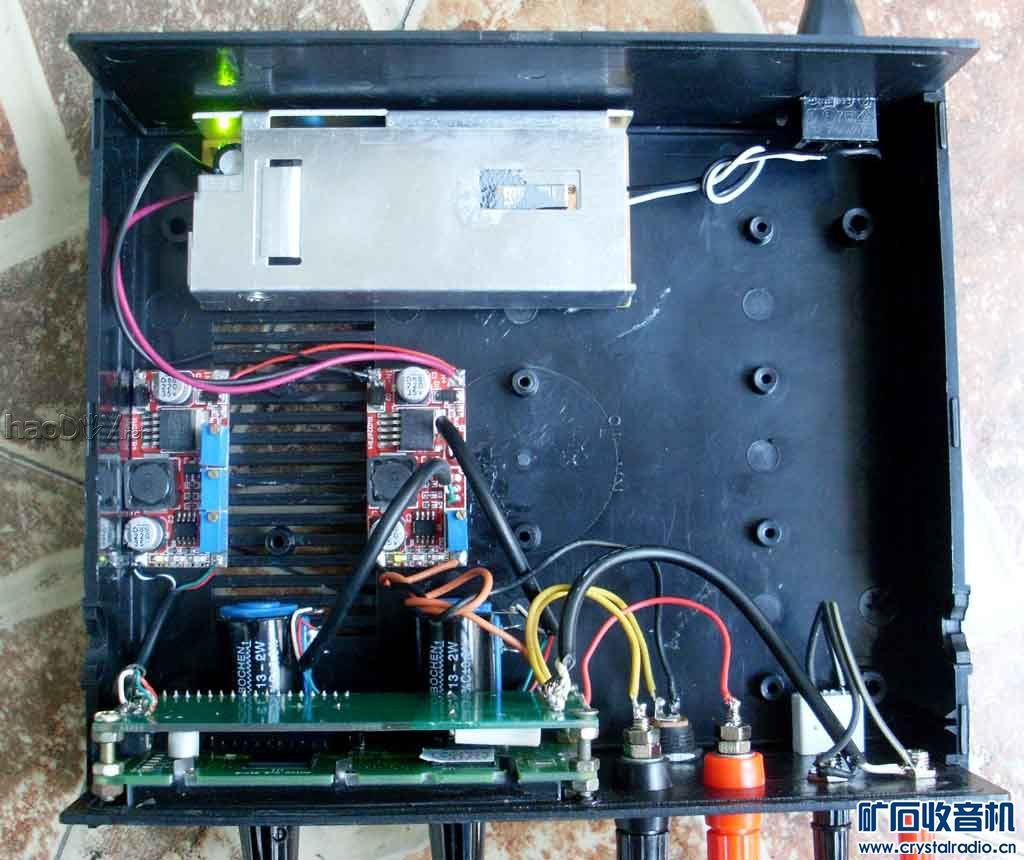

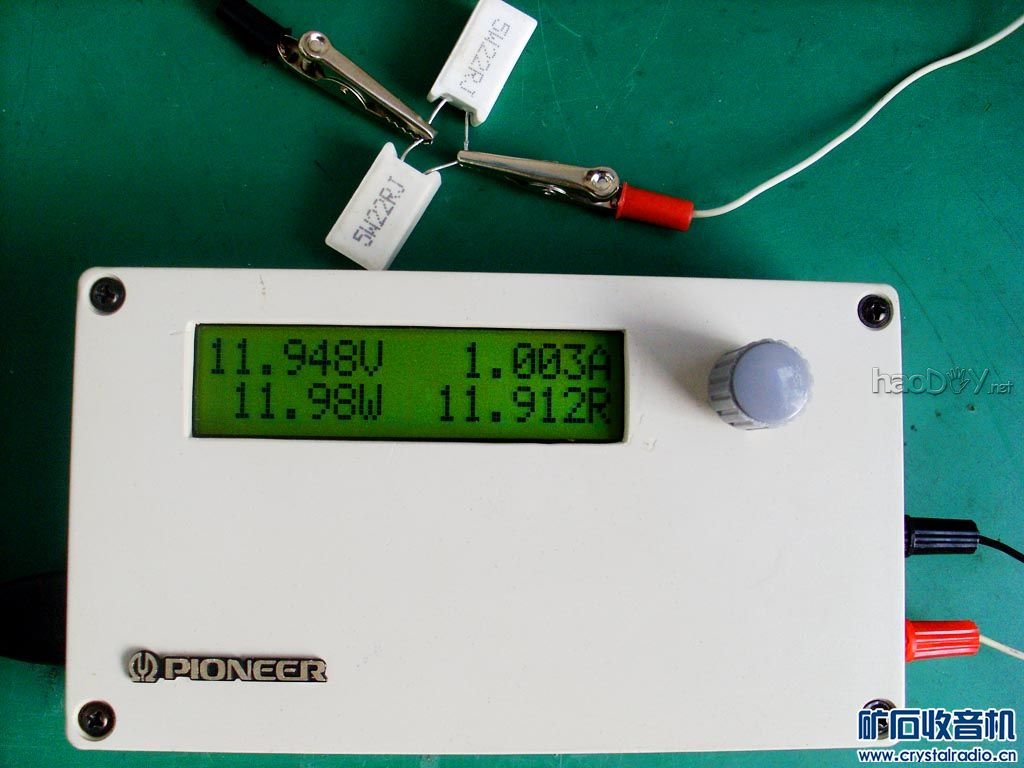

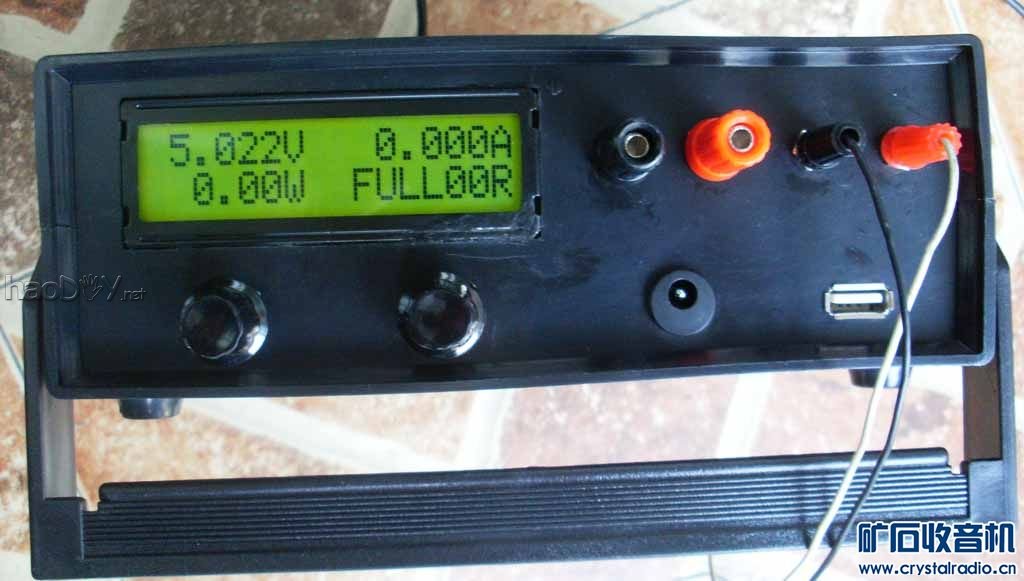

买了套1602的液晶套件，本来是想做个18650的数显充电器的，奈何没向卖家确认三围，拿到手以后傻眼了，100mm*40mm*20mm，退货吧贴运费，对卖家也不好，还是留着吧。重新去找个迷你版的回来…… 就这么丢进角落？有点儿可惜呀！想来想去还是想折腾个神马玩意儿来。正好差个维修电源，自己折腾一个吧，说干就干，找了2片DC-DC，一片给液晶套件供电，5V。一个给输出调压吧，哈哈凑合！（第一幅、第二幅图片），还兼容了万能充电器的功能，主电源是一个笔记本电源，18.5v的，给改成了28v，输出虽然只有2.5A的电流，也没电流调整功能，但我有恒流恒压功能，也满足一般日用了。 第一次做的那个晒了一下，朋友们都说浪费空间，我觉得也是，而且这外壳变形严重，歪歪扭扭的，怎么看都不舒服。加上前天只顾着得瑟，把电源电压升到了28v，却忘记检查滤波电容的耐压值，连续工作3小时以后，烟花了，拆出来一看，耐压25v的，居然工作了3小时才憋气，看来这电容也不差啊。 翻箱倒柜，找到一个以前做移动电源剩下的树脂米白壳（大家以后Diy就选这种盒子，树脂的韧性比ABS好怎么砸都不会裂，开孔比较靠谱，ABS最恼火的就是开孔），可是太厚，难看（原厚度有现在的2倍）。找了锯子、美工刀、砂纸，搞得够呛，上盖的侧框全部除了底盒据掉一半的边框，累得够呛，没有卡尺的帮忙还真不行。从早上8点干到下午5点才搞完，郁闷的是还没有加班费，这是另话，(*^__^*) 嘻嘻…… 这一回空间基是没什么浪费了，不过估计对散热不利。换了个短些的精密电位器，可惜还是考虑不周，应该把电位器开在右侧的，但是USB输出又没地方放，纠结……电路板这回没有用AB胶，前一次用的AB胶，拆的时候废了电源板底部的4只贴片470k的电阻，连根拔除了，好不容易找了3个填回去，这回用的496胶水，502的哥哥，这胶水比502凝固稍慢些，但是韧性好些，建议Diy用这种胶水，O(∩_∩)O哈哈~……后来就变成了这样，不过还凑合，自己感觉比以前的那个精密了些，个头更小，更方便携带了--------明天再折腾个迷你版的，出差就不用背上一堆的充电器了，^_^ 遗憾的是这个表头精确值有待商贾，电压值后3位数不停地闪变，这是弱点，最要命的是2v以下的电压值是根本就不准的，万用表量1.5v，但是此表头显示是0v，要是想给1.2v的镍氢电池充电就要用万用表量好先了。不过这价位的DD也只能当个玩具，满足一般用用也不差了。    (责任编辑：admin) |
