做完29年未彻底做完的小示波器

时间:2013-08-20 10:18来源:www.crystalradio.cn 作者:qingqingcaoq 点击:
准备做完29年未彻底做完的小示波器,那些年由于客观的物米原因后来单位又不行了,示波器在调试当中以搭棚的方式面板上还有的东西没有用的结果停下来了。进了打工行列什么电工、汽修、汽修电工、板金、空调、电焊干过好多要养家啊也没时间也很疲就这样好的想
准备做完29年未彻底做完的小示波器,那些年由于客观的物米原因后来单位又不行了,示波器在调试当中以搭棚的方式面板上还有的东西没有用的结果停下来了。进了打工行列什么电工、汽修、汽修电工、板金、空调、电焊干过好多…要养家啊也没时间也很疲…就这样好的想相低性能的东东用到现在…。现在时间有了可以玩一些自己想玩的东西了…。近几年学了点电脑、用电脑画图也轻松一点,想想就玩它了、也算完成一个心愿,现在还不能拆光光,完善下一步还要用一下,其中一些电路板当时以定型的不会再动了例正负12V、+35V、+150V、-600V、这些是稳压和升压电路还不错、原件还行是当年修电视等换下来的。拍一些照片记念一下。
好了不扯了,上图献楚;

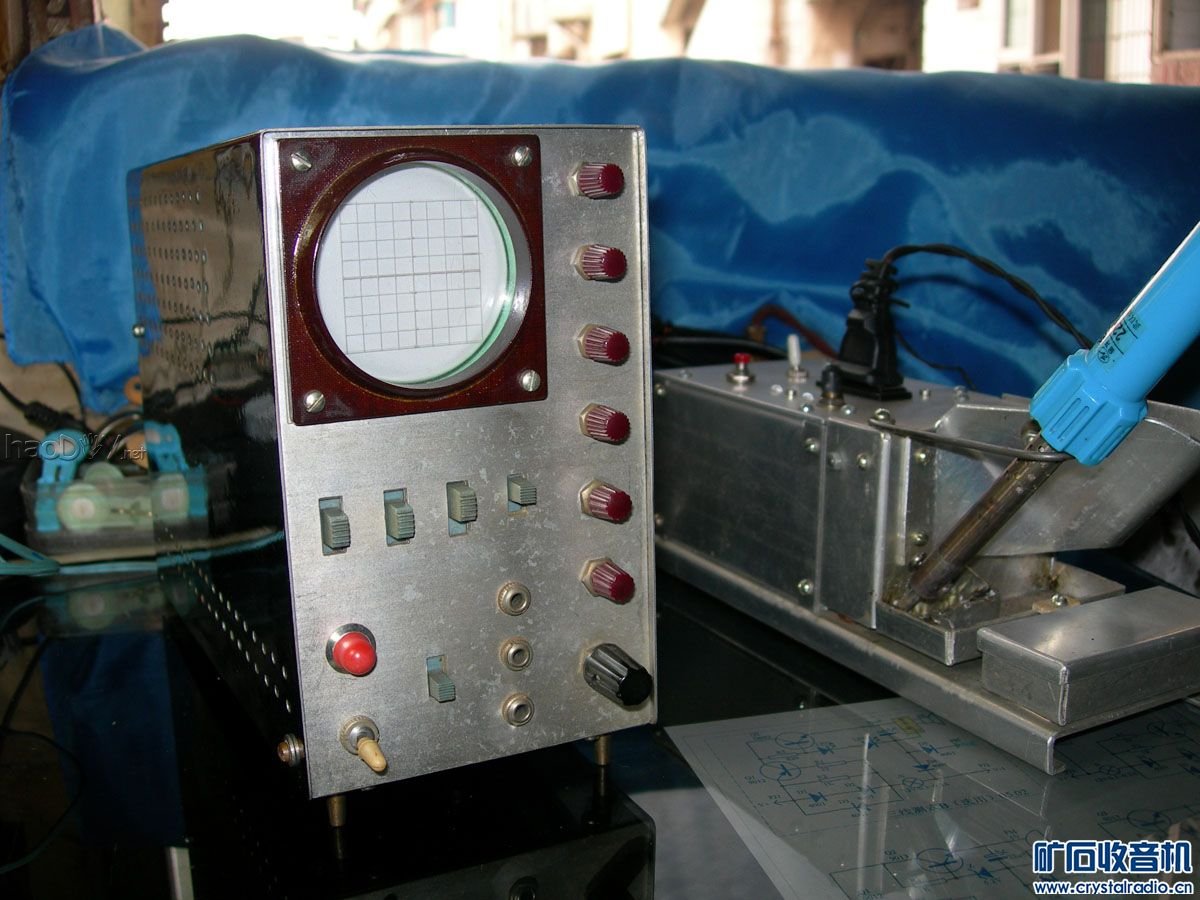

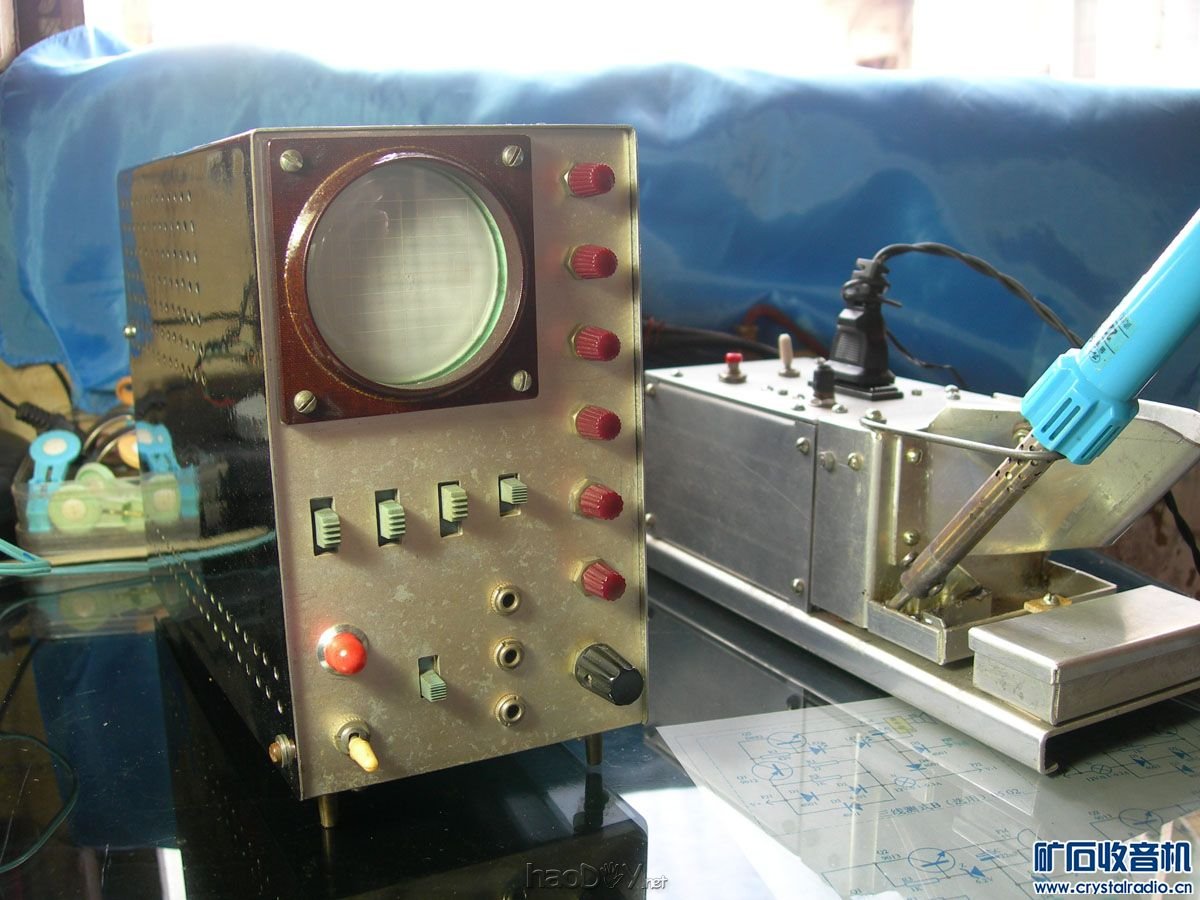

1.前面5SJ38示波管、当年是朋友送给我的不能忘了
2.前面5SJ38示波管、当年是朋友送给我的不能忘了

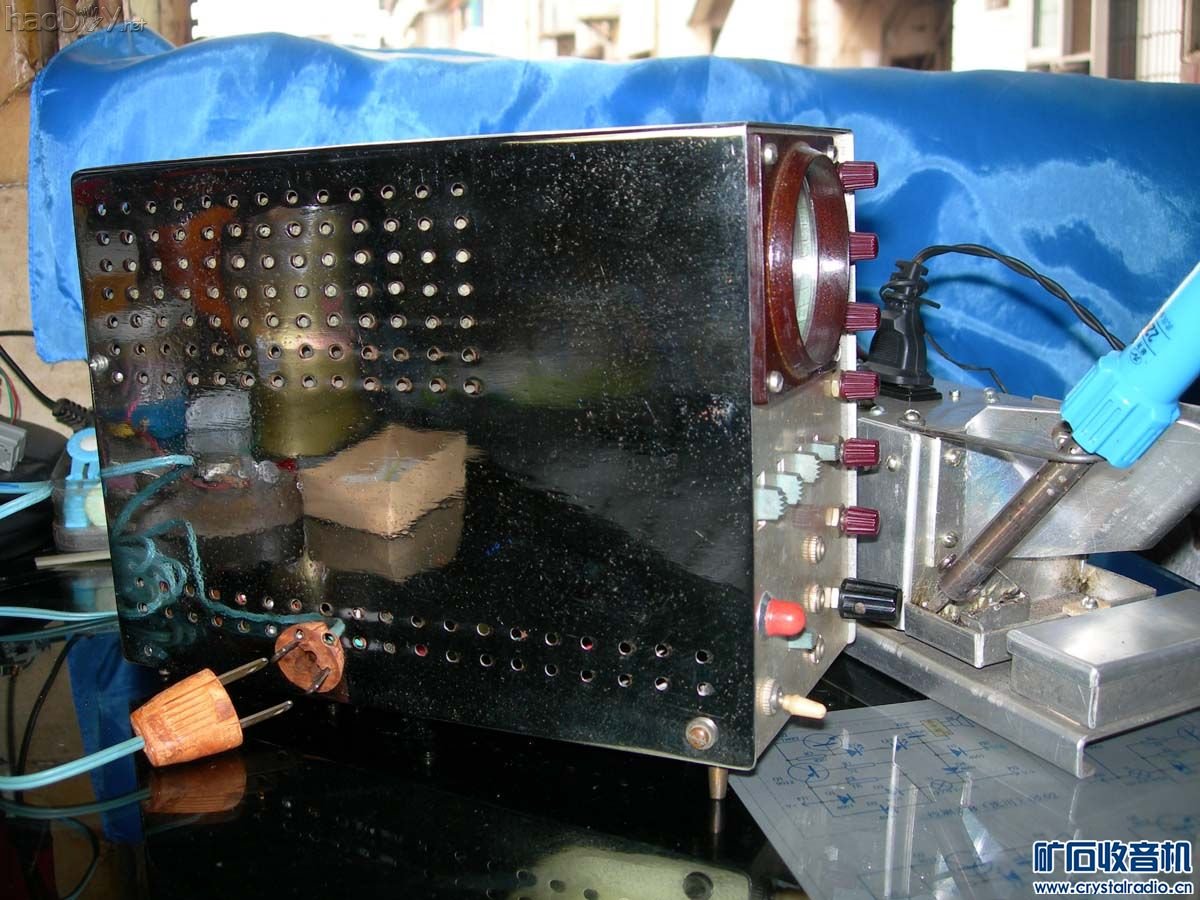

3.右边

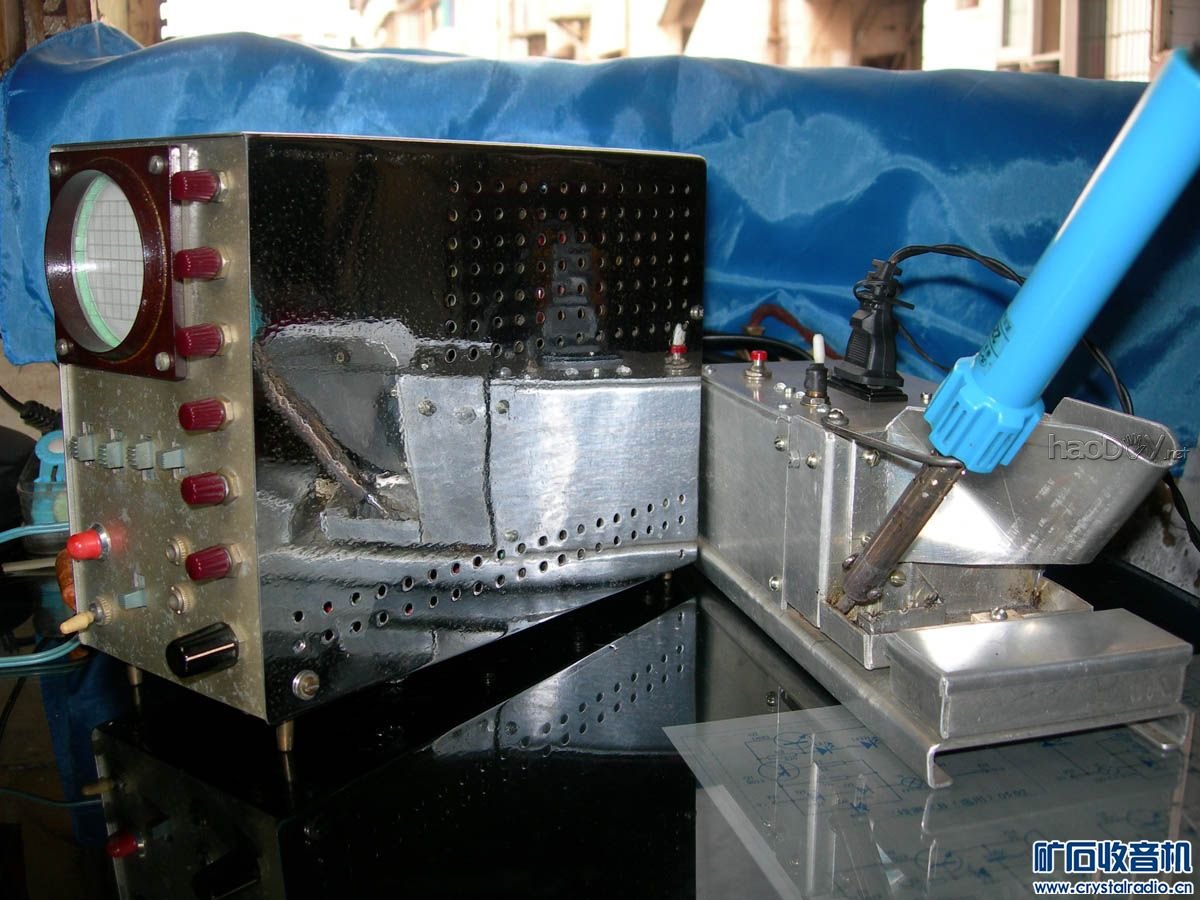

4.左边

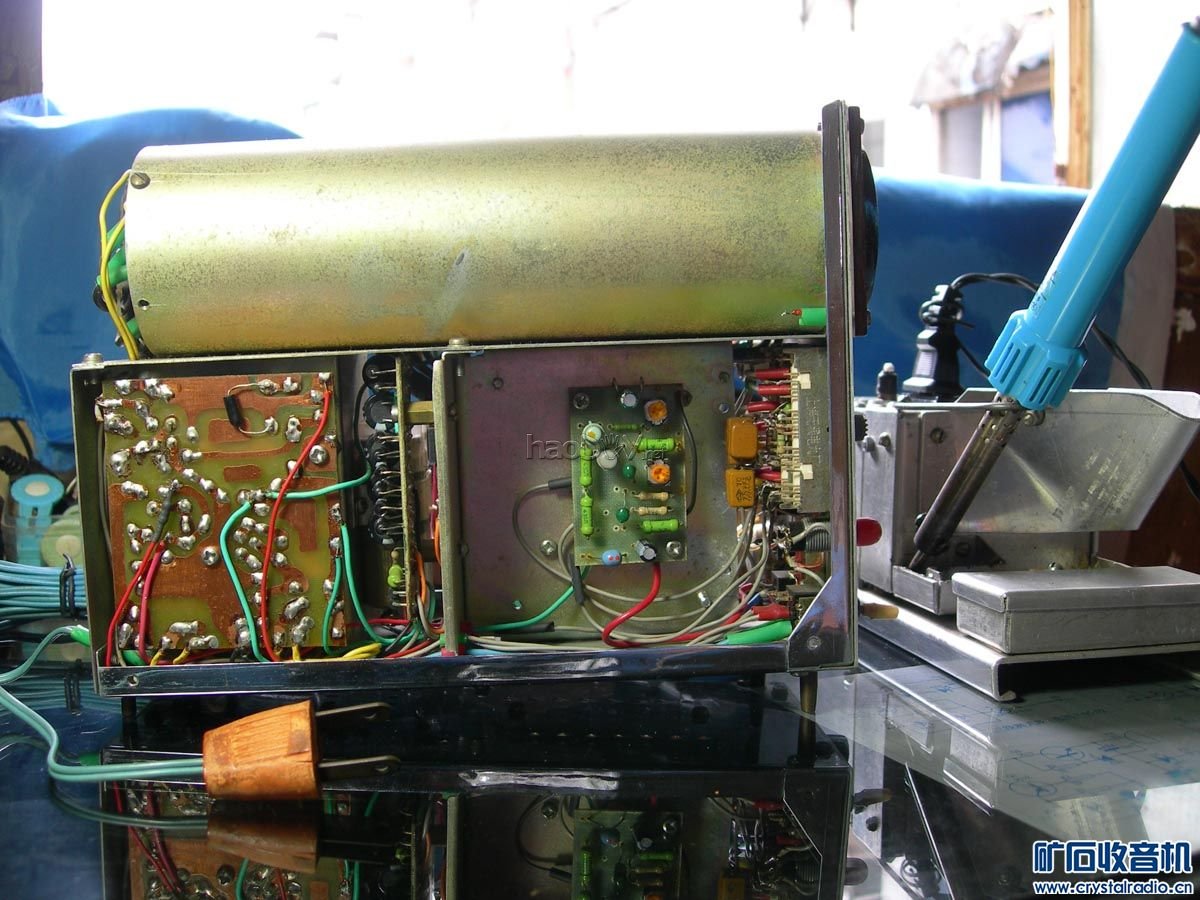

5.左后电路板+-12V、+35V、+150V、前临时方波信号
6.左后电路板+-12V、+35V、+150V、前临时方波信号
7.右后上-600V右前临时搭棚
8.右后上-600V右前临时搭棚
9.后面
结构我用的是0.8mm铁板做的。氧黄、外壳镀电、表兄弟给镀的也不能忘了。
做完29年未彻底做完的小示波器
做完29年未彻底做完的小示波器
做完29年未彻底做完的小示波器
做完29年未彻底做完的小示波器
做完29年未彻底做完的小示波器
