电子负载的原理是控制内部的MOS管（场效应管）的导通量（也就是占空比大小），靠功率管的耗散功率来消耗电能的设备，它能够准确检测出负载带载能力，精确调整负载电流，是一般开关电源检测调试中不可缺少的设备。 电子负载又分恒流模式，恒压模式，恒阻模式，定功率模式。这个负载是恒流模式。 主楼 介绍原理 1楼 初步制作 2楼 初步制作后测试 3楼 加散热风扇和指示灯 4楼 最终测试 5楼 最终测试 + 尺寸图 其实炬为就有推出过一个电子负载
但本着DIY精神，我们也可以自己做一个玩玩，成本低于10块。 需要的材料： 1、5*7洞洞板（其他尺寸也行） 2、水泥电阻（检测电流用，推荐0.1欧～0.5欧，太大在电阻上损耗会很多，太小ｌｍ358不易控制） 3、N-MOS管（场效应管，我用50N06） 4、电位器（我用10K） 5、运放LM358 6、TL431基准 7、USB公头 8、散热片 9、电阻若干 （初步制作就只需要这些东西，高级版还需要下列东西） 9、自锁开关 10、排针（3P＋2P 跳线帽） 11、LED 12、限流电阻 13、散热风扇 14、扎带 15、7812三端稳压

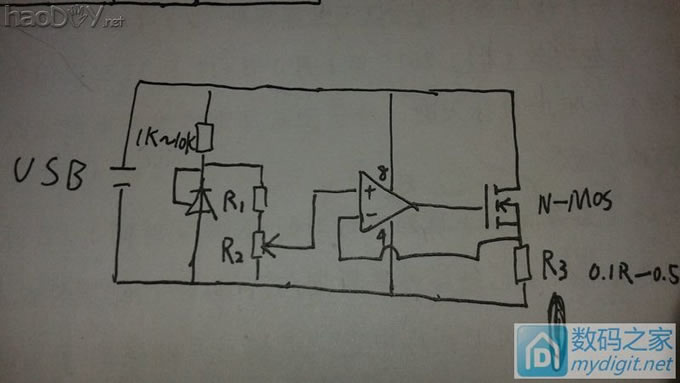

这个是电路图，纯手绘，大家多多包涵 最大电路＝R2/（R1+R2）*2.5/R3 单位都是电阻单位R（欧姆） 我为了输出为3.5A，R3选择0.1R，R2选择10K，R1选72K 这些都是大家可以根据自己的需求改变的 下面来讲一下原理：R3选用0.1R，也就是当通过R3的电流达到1A，R3就会产生0.1V的压降，当达到2A，就会有0.2V压降。当然R3若是0.2R，那么1A就是0.2V压降，2A就是0.4V压降，以此类推。431和分压电阻给了一个预设电压，当V+>V-时，运放输出高电平，MOS导通量增加，电流增加，V-升高，达到V+=V-；当V+<V-时，那么运放输出低电平，导通量减少，内阻变大，电流减少，V-降低，达到V+=V-。稳定电流＝V-/R3阻值。

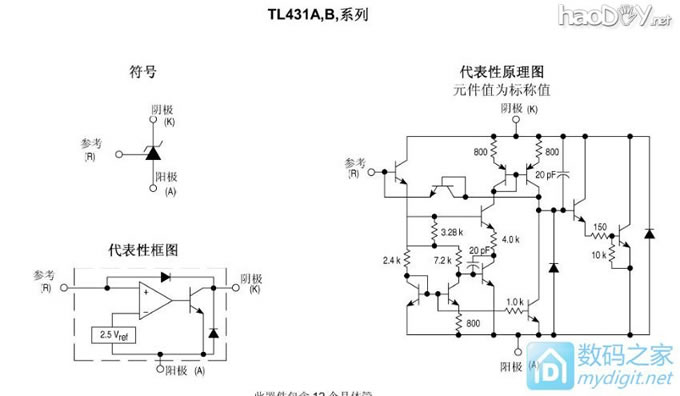

TL431数据手册

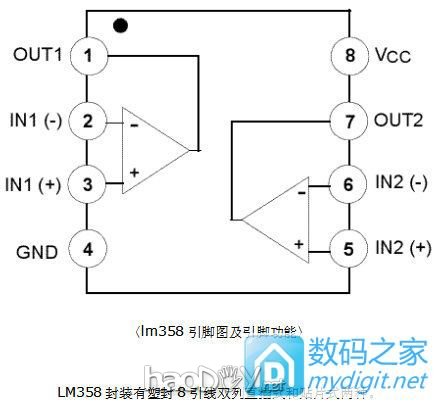

LM358内部引脚图

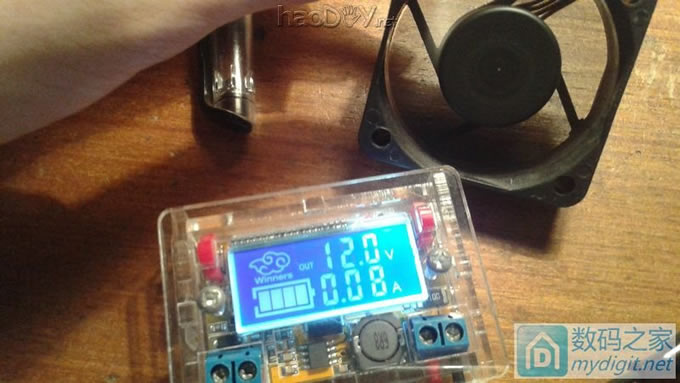

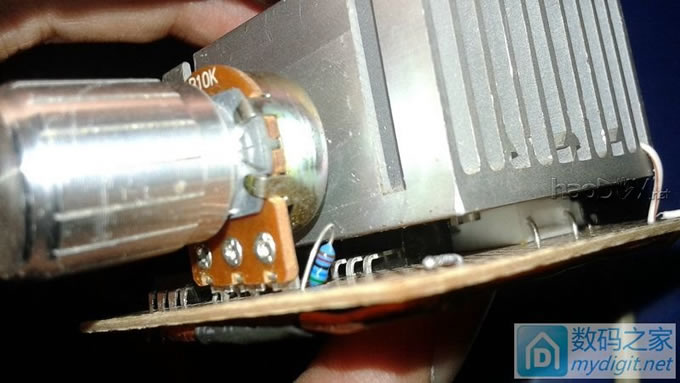

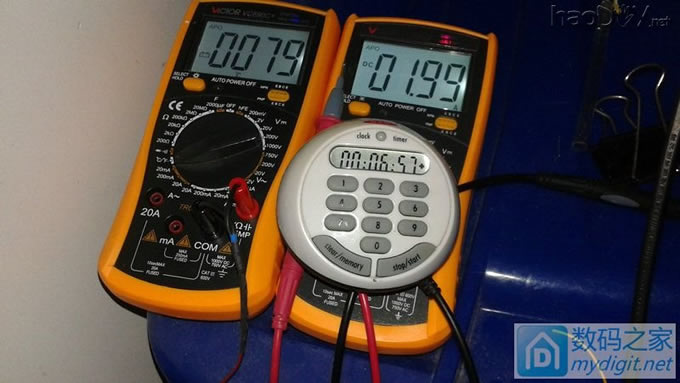

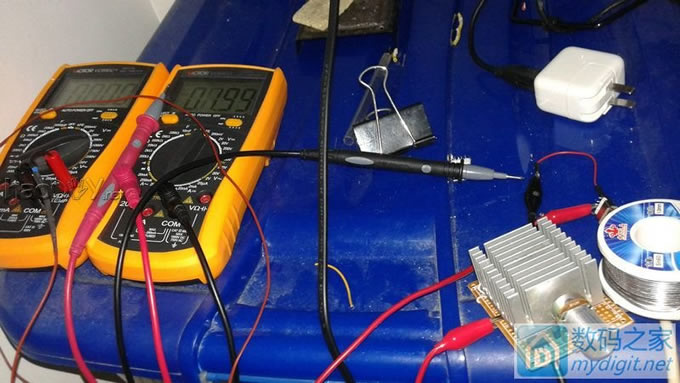

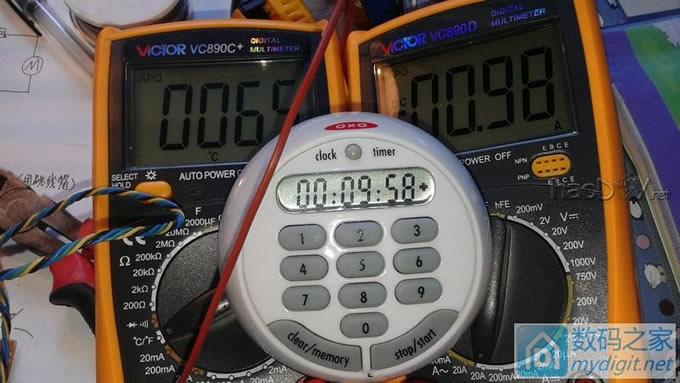

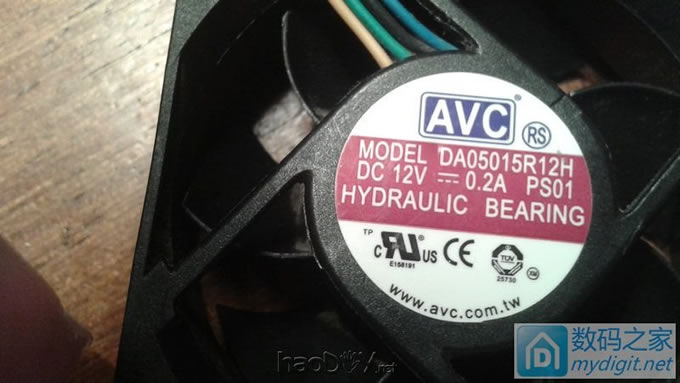

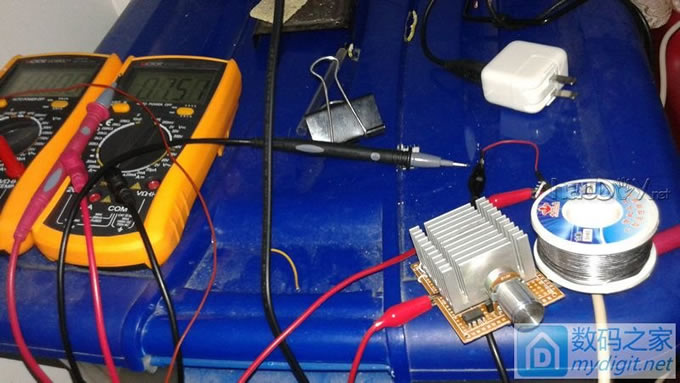

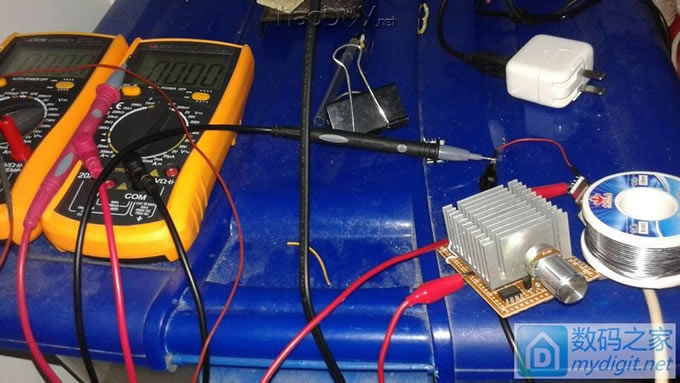

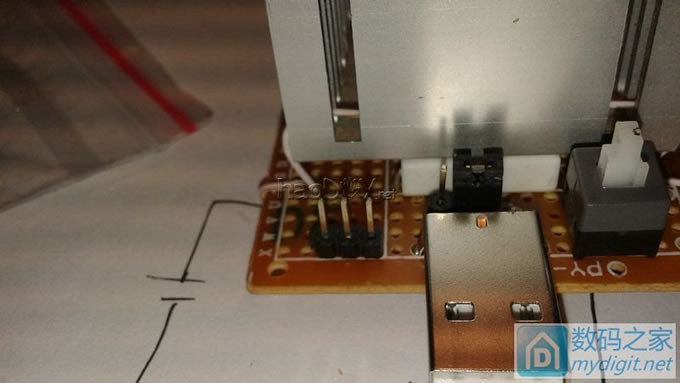

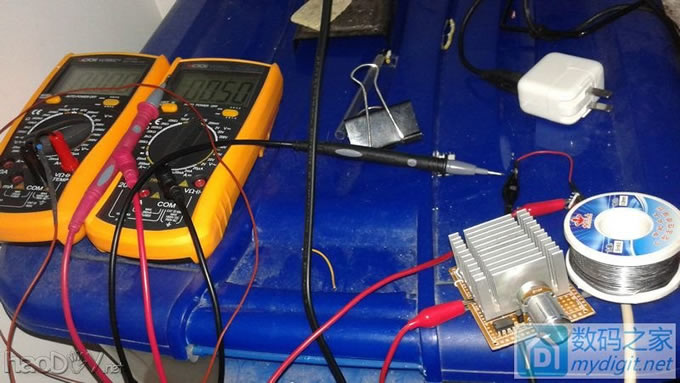

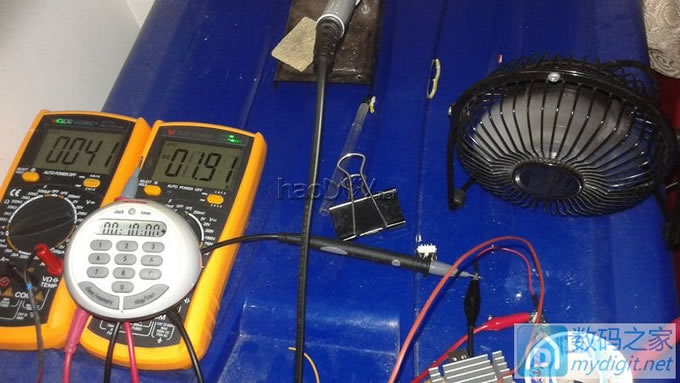

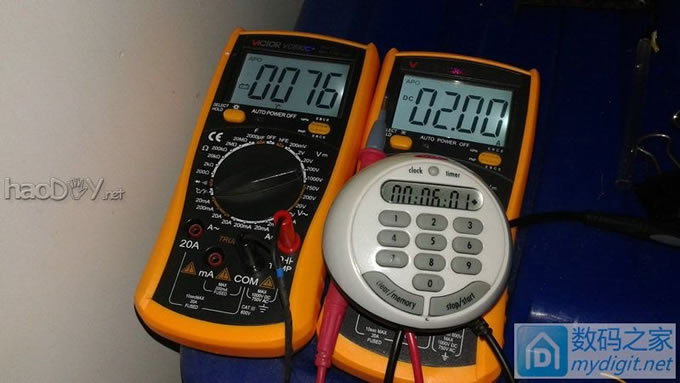

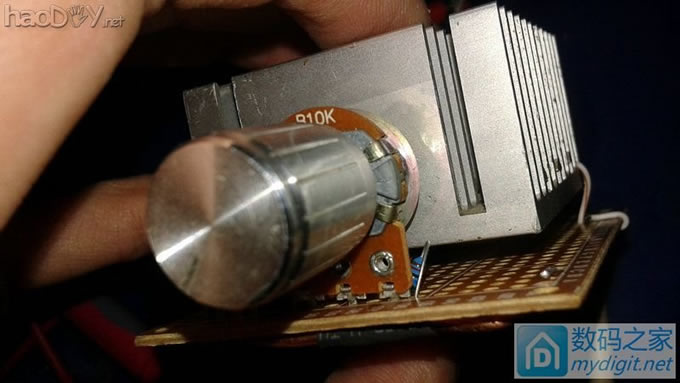

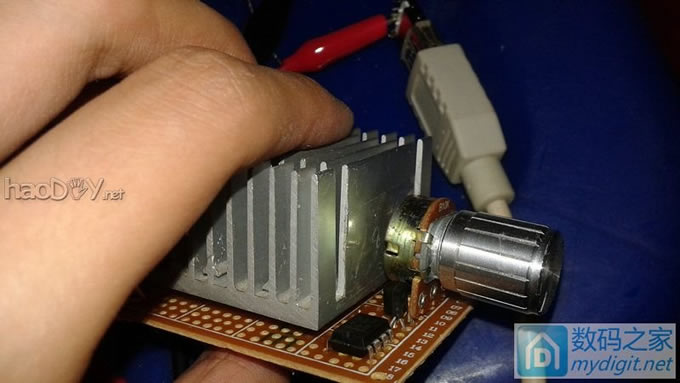

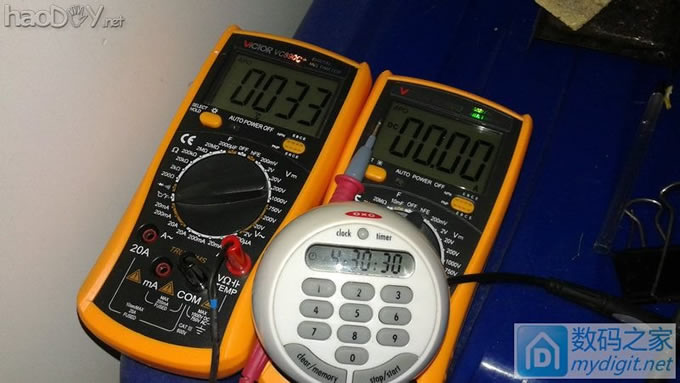

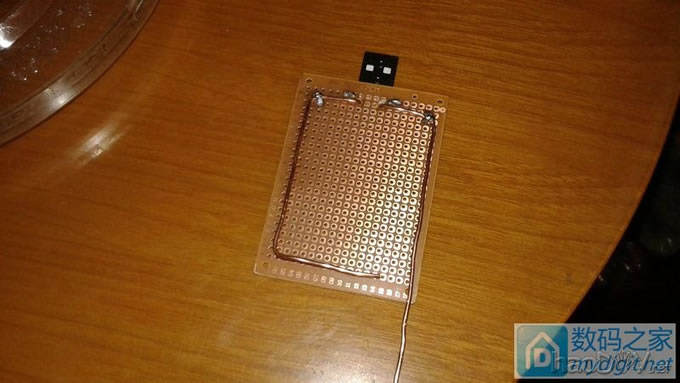

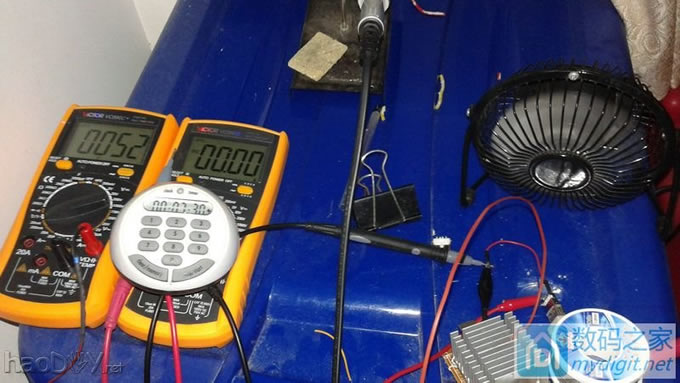

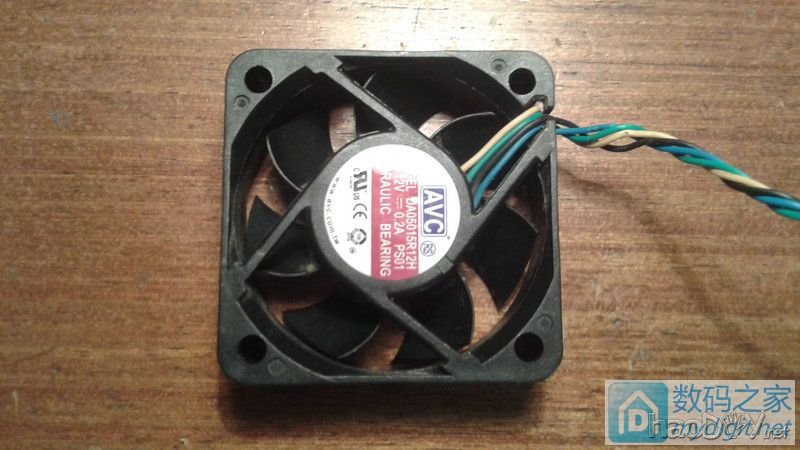

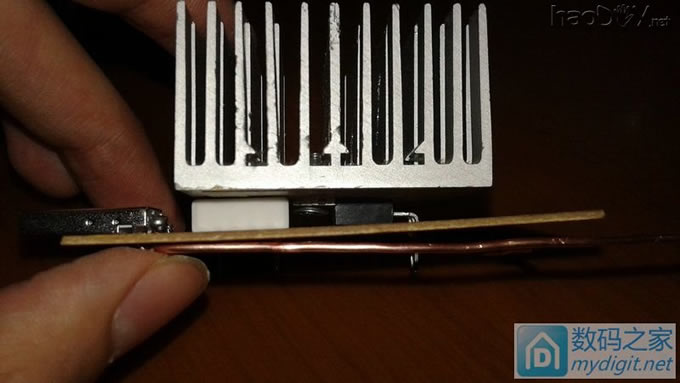

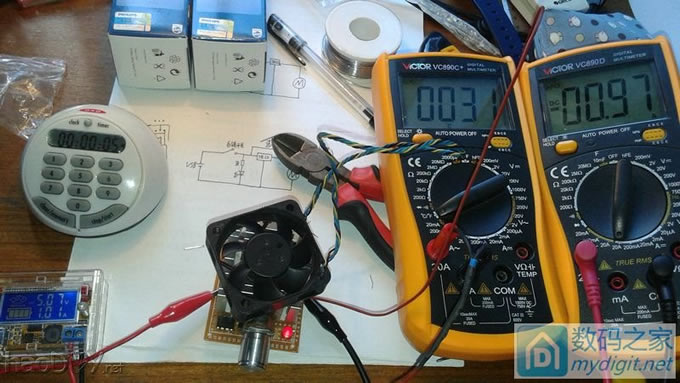

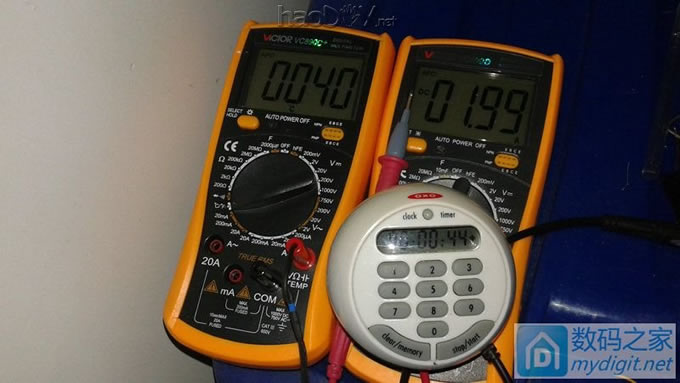

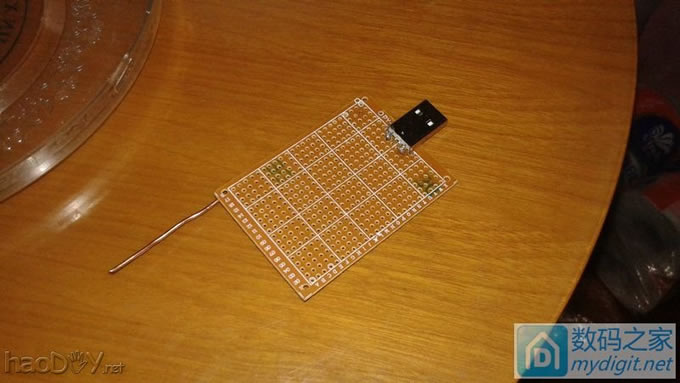

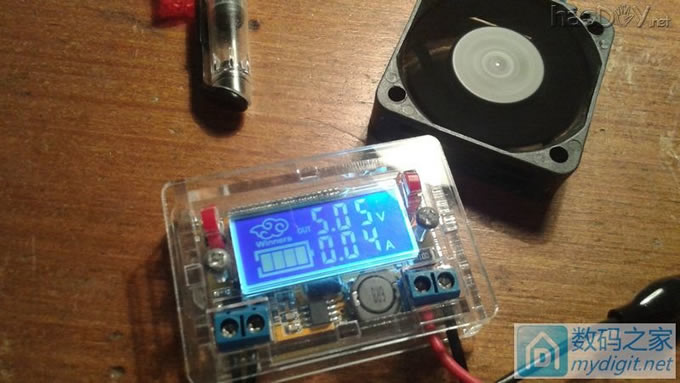

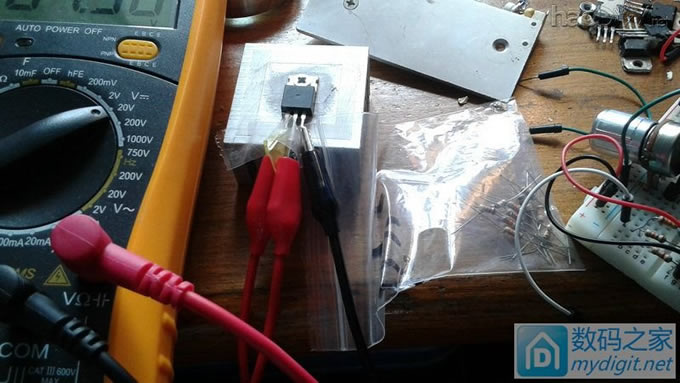

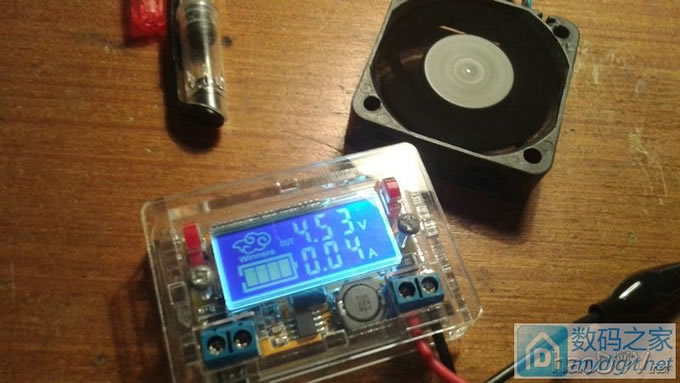

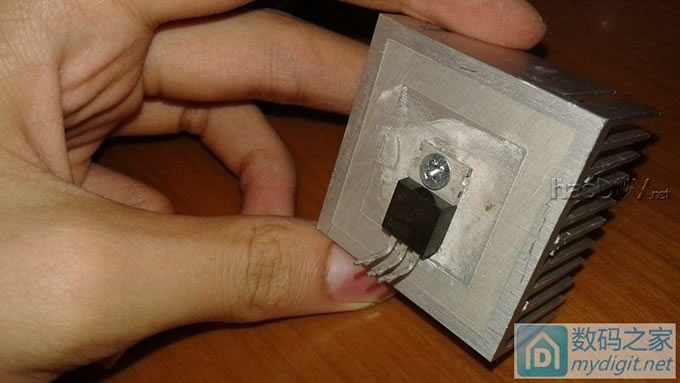

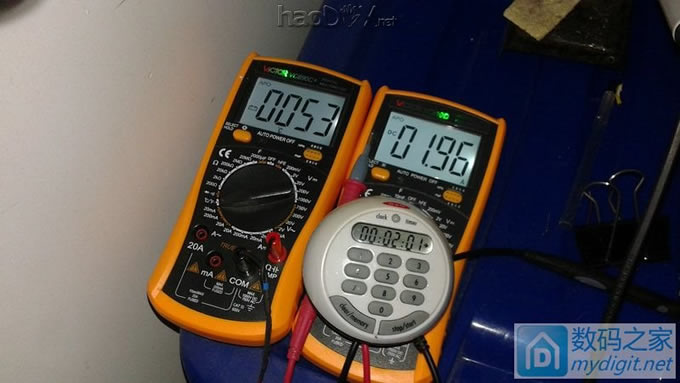

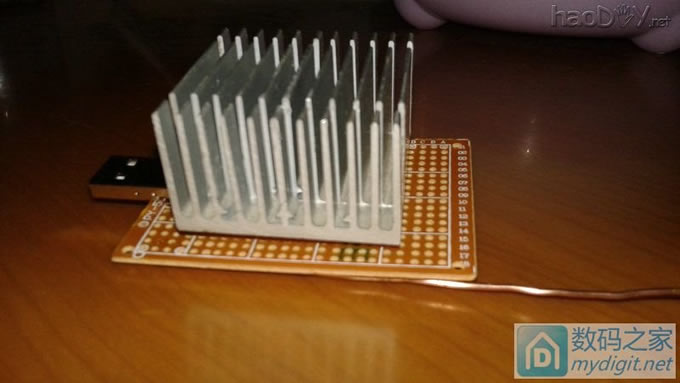

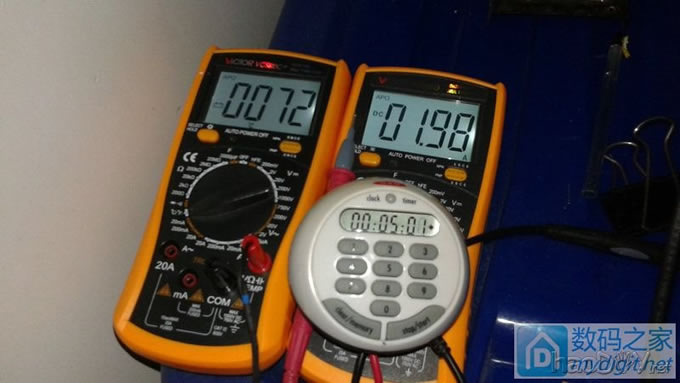

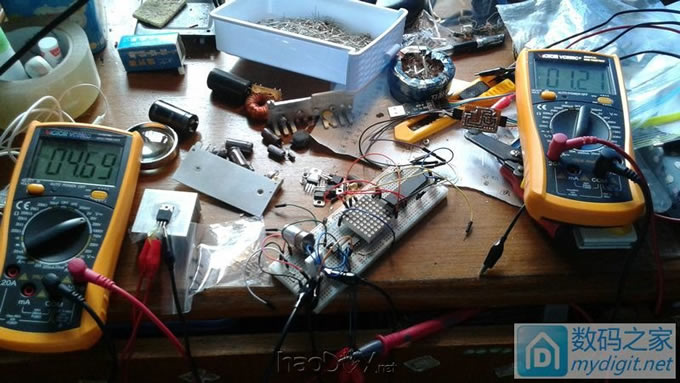

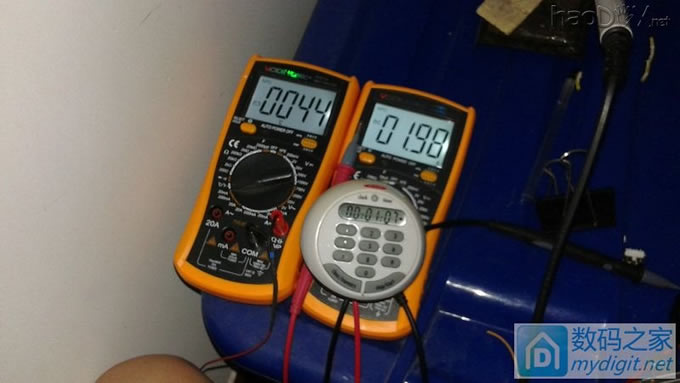

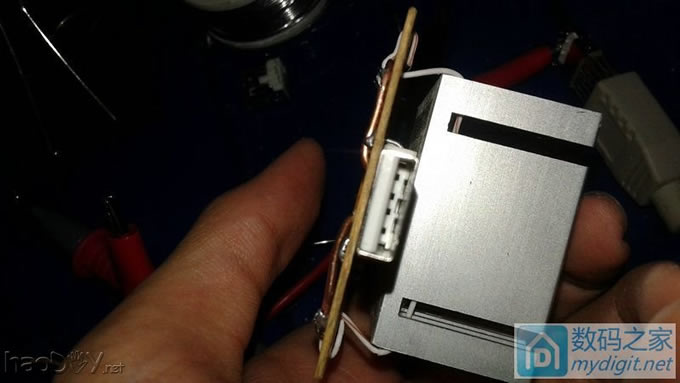

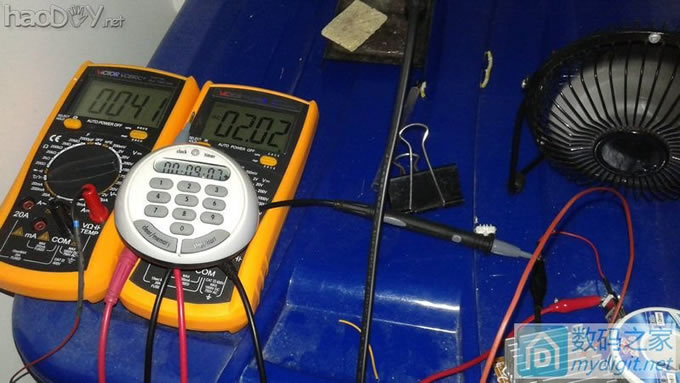

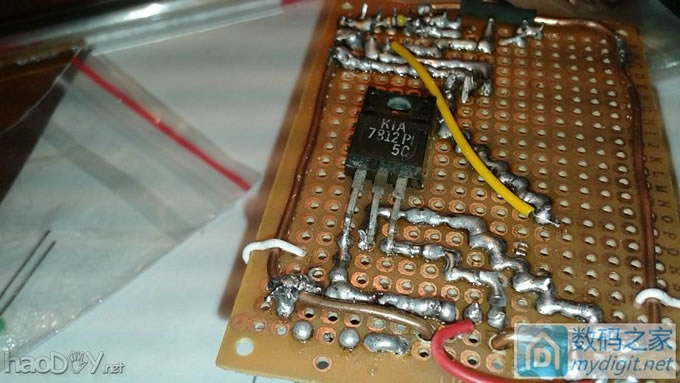

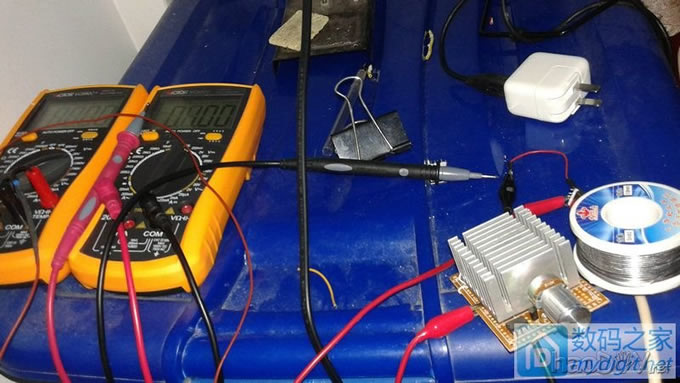

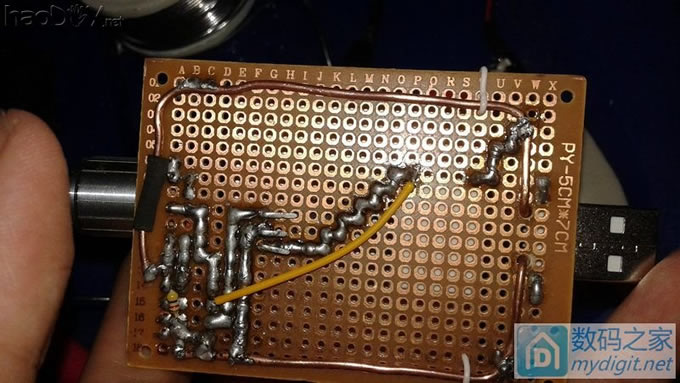

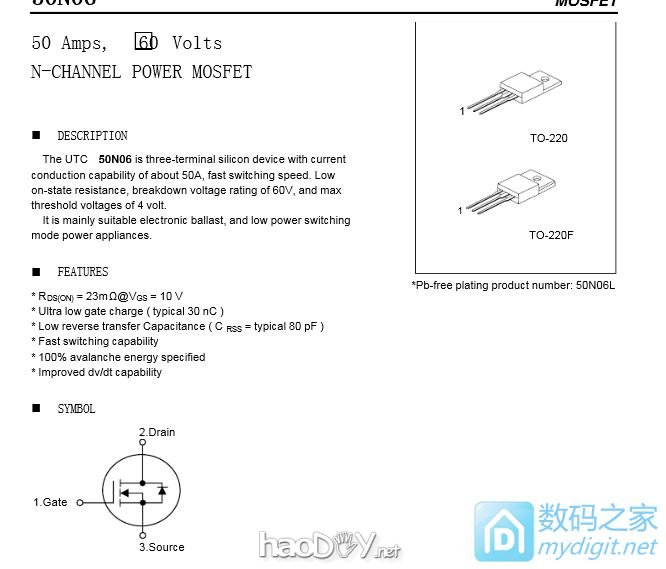

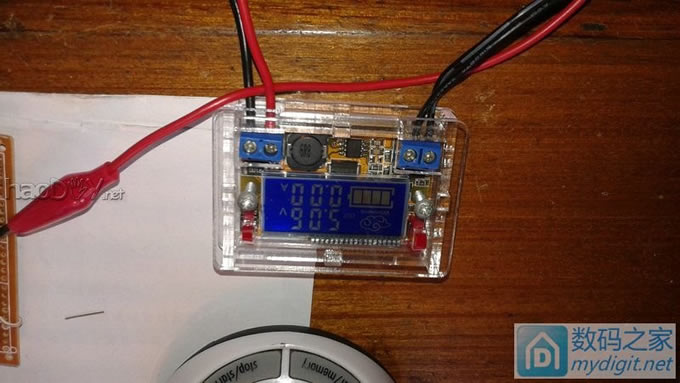

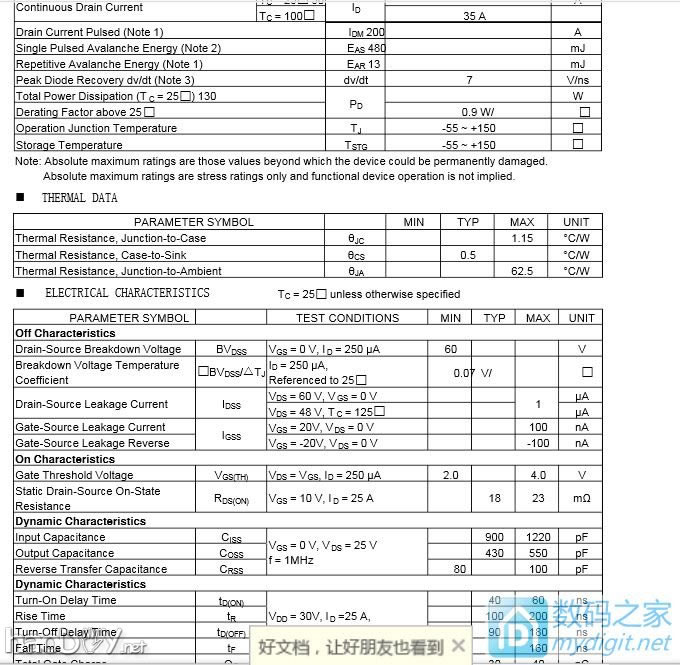

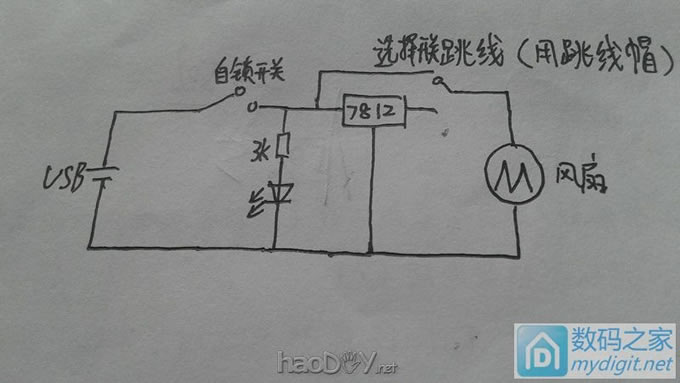

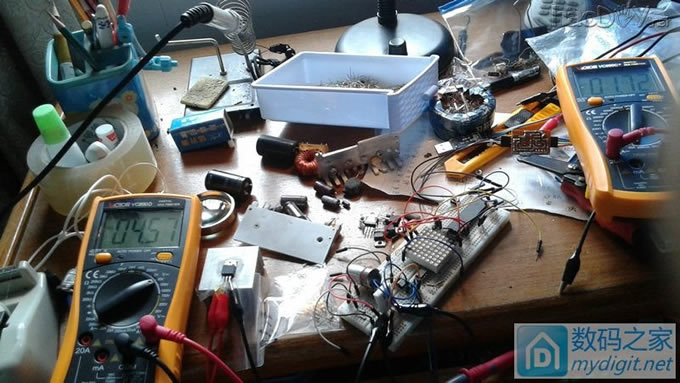

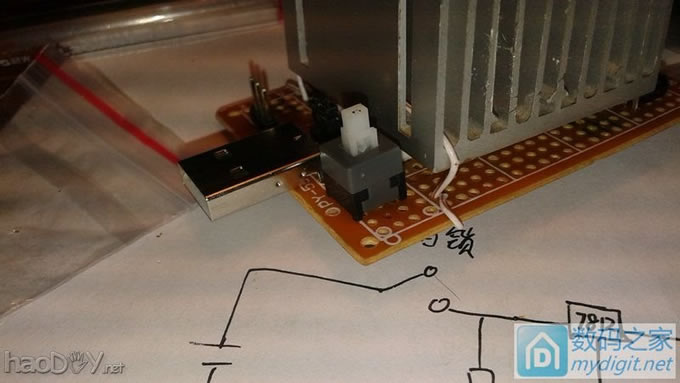

MOS管 下一楼开始制作  下面接楼上开始初级版制作教程  先在面包板上按照电路图实验  MOS管图上导热硅脂之后用螺丝拧在散热片上  测试完后，洞洞板上焊上USB公头  背面，正负极用粗铜丝，确保能通过大电流  MOS管登场  这样躺在洞洞板上  侧面看一下，被压在了散热片下  焊上运放和分压电阻还有电位器  换个角度看一下 底下  背面，用了一根飞线  初步制作完成后，来测试一下  搭好测试平台  5V 0.5A  5V 1A  5V 1.5A  5V 2A 都能精准控制，设置  下面准备测试，左万用表测散热片温度，右万用表测电流，中间的计时  5V 2A 10W开始测  1分钟时 44度  2分钟时53度  5分钟时72度  6分钟时76度  7分时79度  加个风扇吹吹，散热一下 7分钟30秒  很快降到41度 9分钟时  10分钟还是41度，稳定了，看样子需要一个散热风扇 下面给它加散热风扇  找到一个小风扇  12V0.2A  实际测试12V只有0.08A  5V0.04A风力还行  4.53V还能转  那就准备安上去，先画一个电路图 为什么要加一个7812？因为当测试大于13V时，风扇会挂掉，所以加一个7812稳压。当小于12V时7812又会有损耗，所以用跳线帽来选择。  先焊上自锁开关  再焊上7812，在后面  几个排针 靠左边的是风扇用得，USB头后面的是选择开关  加上风扇的开关的状态指示灯

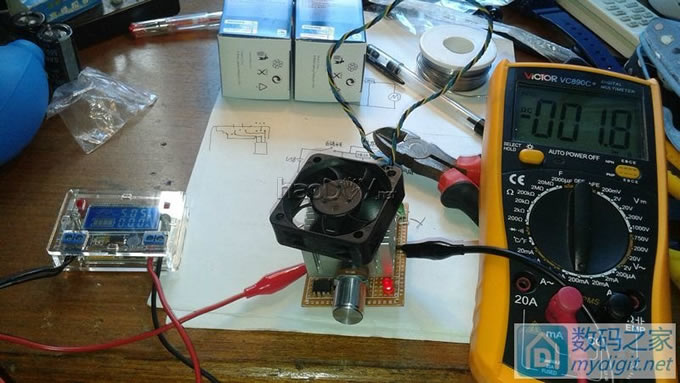

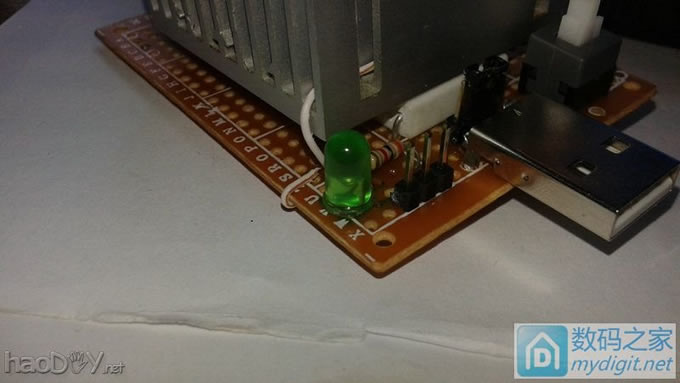

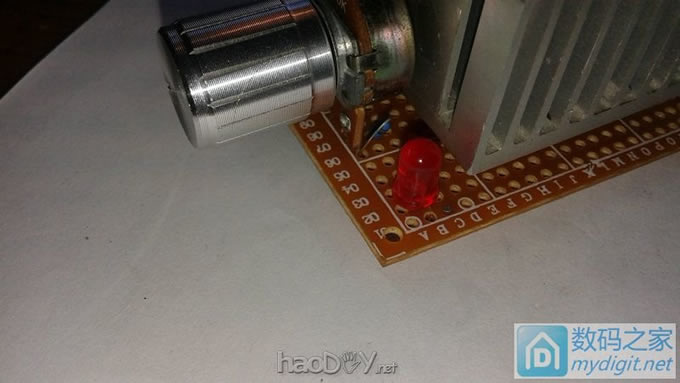

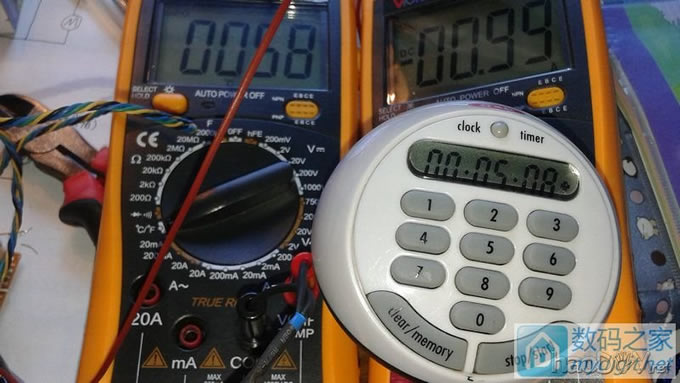

加上电源指示灯，插上有电就会亮  接着测试改进版的  电源，5V  5V1A 5W，没开散热风扇  5分钟 58度，没开散热风扇
