我1991年由于工作需要，按照香港飞利浦公司何国强先生使用的阻抗表，仿制了一台，效果较好，初学者不管做耳机，还是绕输出牛，测量效果都不错，结构比较简单，共使用5只三极管，4只NPN的，一只PNP的，16只二极管12只1N4148，4只2AK10（可用2AP9代替）一只50UA表头。

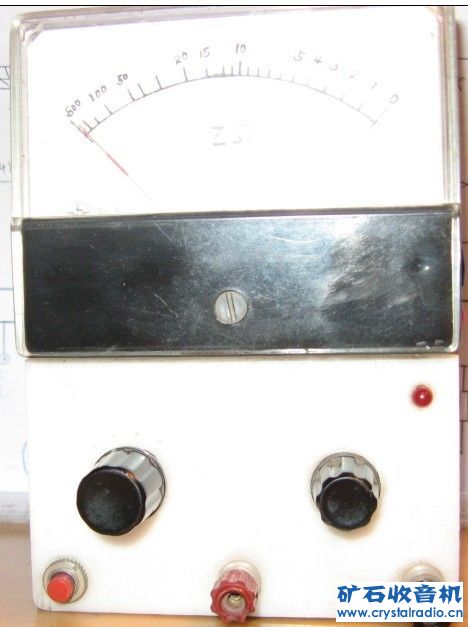

上外观图
外观就是这样

调试顺序：先调整震荡频率为1000HZ，再调整方波正负宽度一致。
再分别调整乘10，乘100和乘1000的准确度，可以调零准确后，用准确的电阻与刻度调整一致

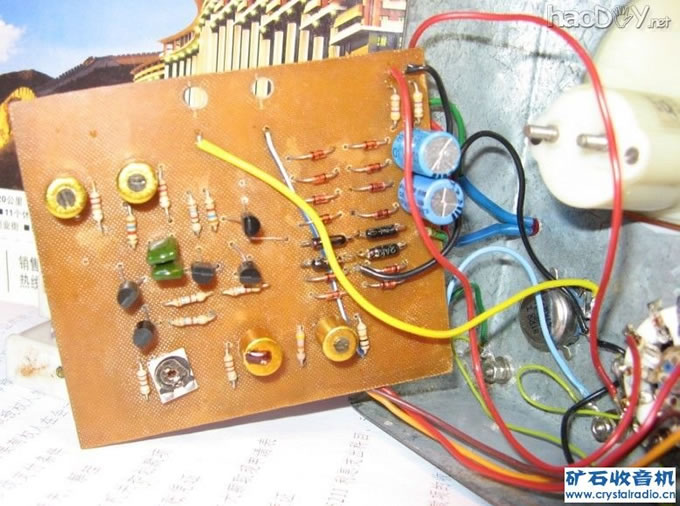

来个内部图吧

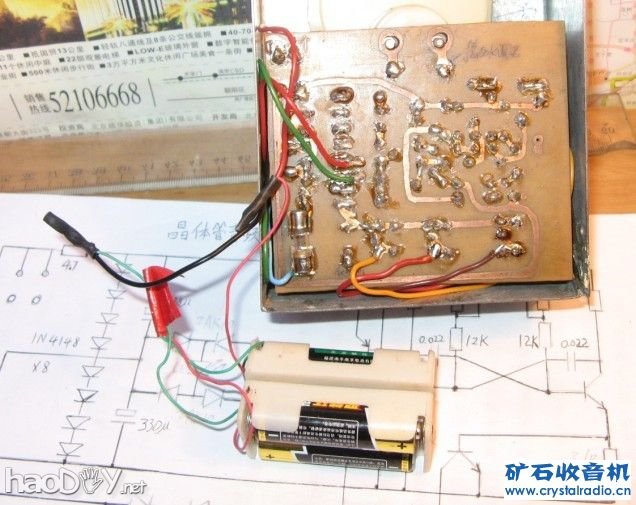

来个反面的吧

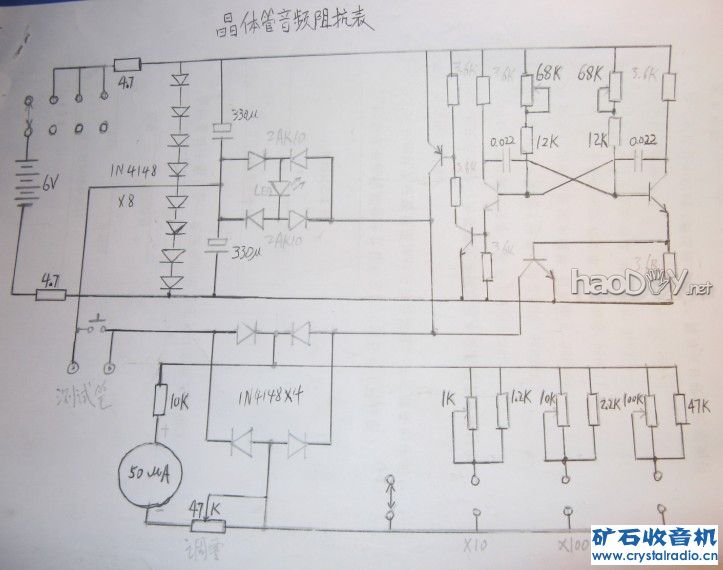

自制晶体管音频阻抗表

调整两个68K可调电阻，使震荡频率为1000HZ，可以用频率计，或带频率计的数字万用表测得。频率调好后，可以用直流电压表测量输出端的交流输出（当然，有示波器调脉冲宽度一致更好），调到表针不动，就可以认为正负脉冲宽度一致了，然后再看一下频率，仍在1000HZ，就可以封住2个68K可调电阻了。
看不清的电阻基本都是3.6K，（共有6 只3.6K电阻）
