废物利用DIY制作的超级微型小型示波器(3)_haoDIY_音响电子电脑科技DIY小制作发明

做完我很自豪地想——我真是天才，哈哈

为什么利用原驱动电路的锯齿波信号，不用附加任何外加的东西，过往那么多前辈就硬是没想到呢..........?非得要另外加锯齿波电路..........真不嫌麻烦！

按我的思路，所有原来附加的东西统统去掉，就留下取景器原本的电路板，改行频震荡电阻/电容为可调电阻/电容，作为水平档位选择，取出行频信号驱动场偏转，哈哈，再次成功了！！

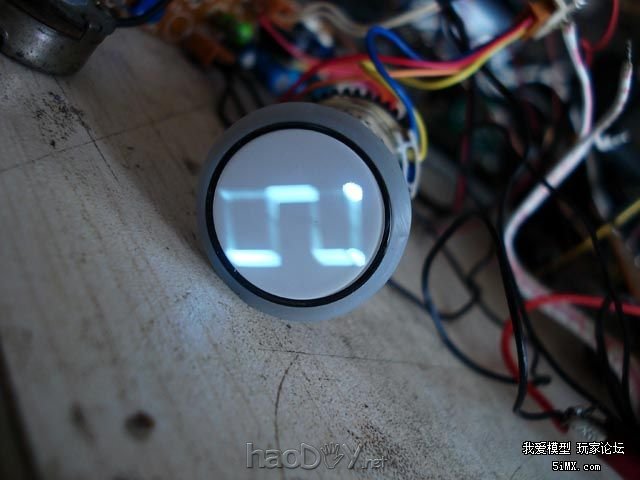

而且这次波形漂亮多了，这才叫方波嘛！！

废物利用DIY制作的超级微型小型示波器

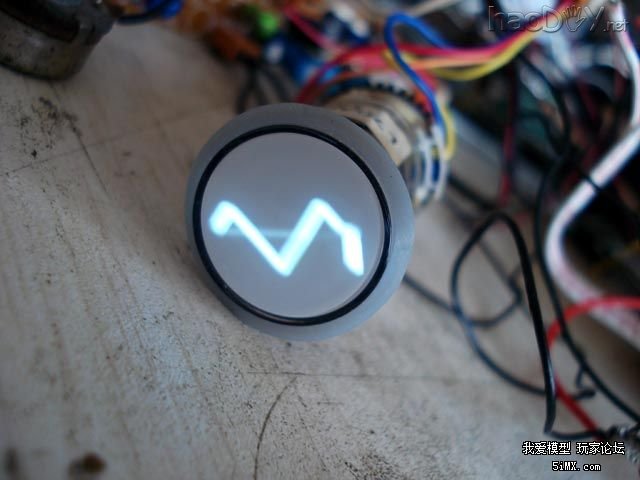

三角波，哈哈，很准确！！

废物利用DIY制作的超级微型小型示波器

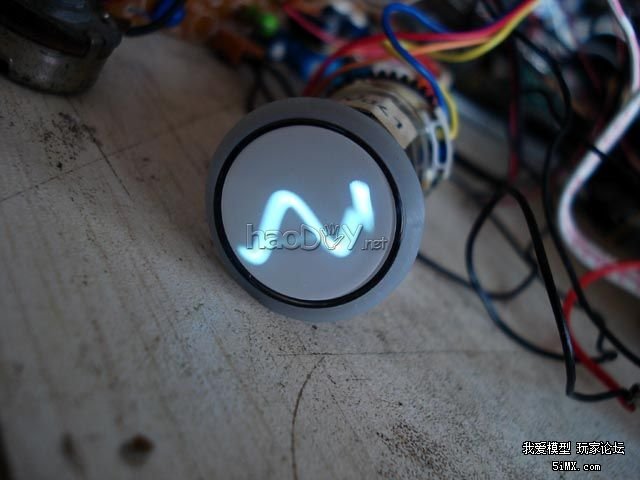

正弦波

由简单到复杂再到简单，兜了一个大圈子，几天下来，以前完全不懂的电视机显示系统原理，示波器原理，统统有了进步，哈哈，现在恐怕设计个电视机也没什么问题了，不过我这知识的领会，似乎落伍了五十年，哈哈:em05:

一步步弄，还没有最后完成呢，后面要想想怎么在废物板上，尽量利用其现有电路解决带宽的问题了，哈哈，又是一个挑战哦 (责任编辑：admin)
