制作的迷你电阻箱

时间:2013-04-10 15:34来源:www.crystalradio.cn 作者:wankun 点击: 次
受坛子启发，最近DIY了一个迷你电阻箱，来凑个热闹，么啥技术含量，不过还是实用的。 做法很简单：把拨位开关排到万用板上，管脚之间焊上贴片电阻，按图连好接线即可，最后用磁带盒做外壳。 2011-12-19 08:52:50 上传 下载附件 (87.17 KB) 贴片电阻焊法
受坛子启发，最近DIY了一个迷你电阻箱，来凑个热闹，么啥技术含量，不过还是实用的。

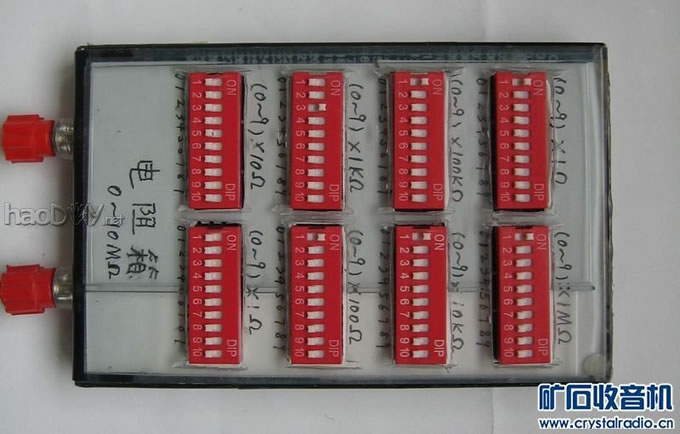

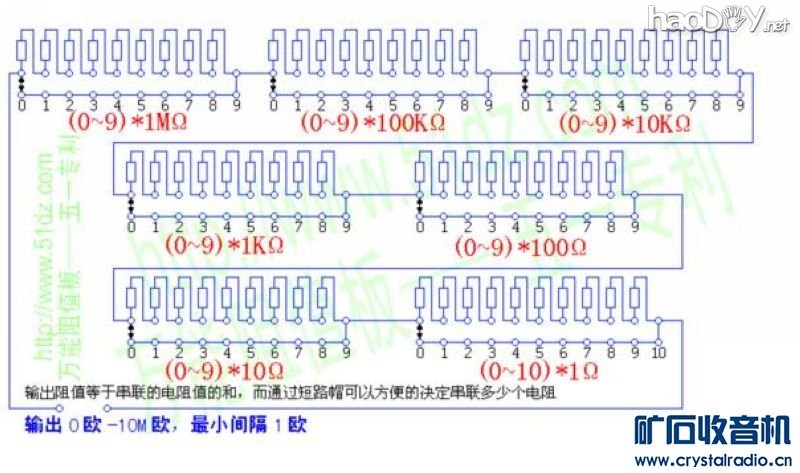

做法很简单：把拨位开关排到万用板上，管脚之间焊上贴片电阻，按图连好接线即可，最后用磁带盒做外壳。
制作的迷你电阻箱

制作的迷你电阻箱
2011-12-19 08:52:50 上传
下载附件 (87.17 KB)

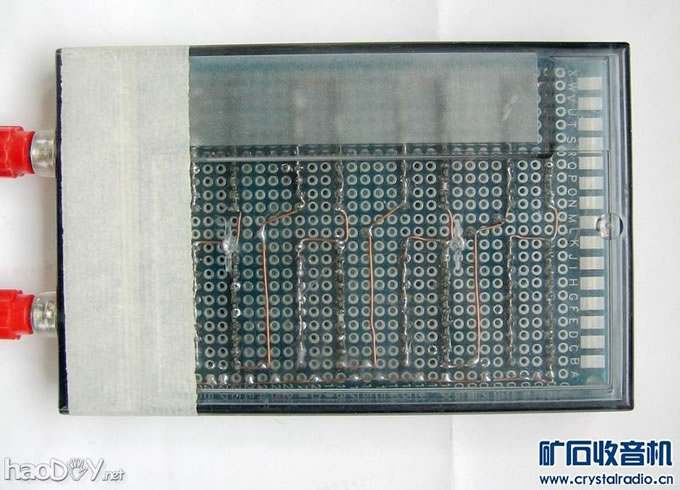

贴片电阻焊法



制作的迷你电阻箱
