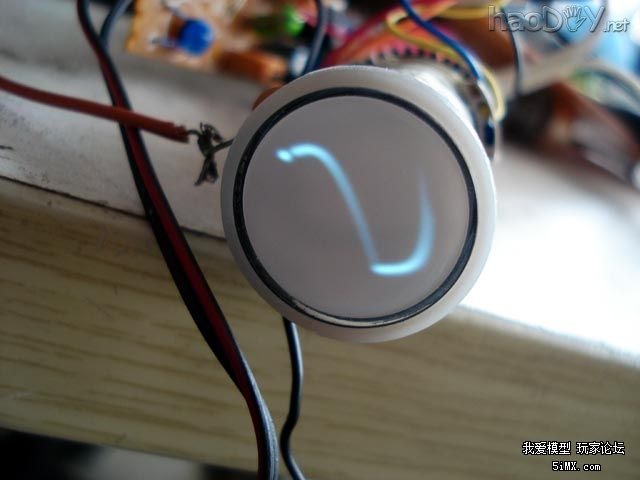

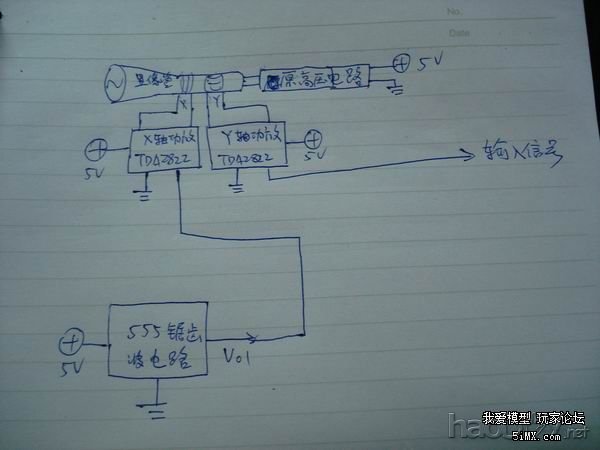

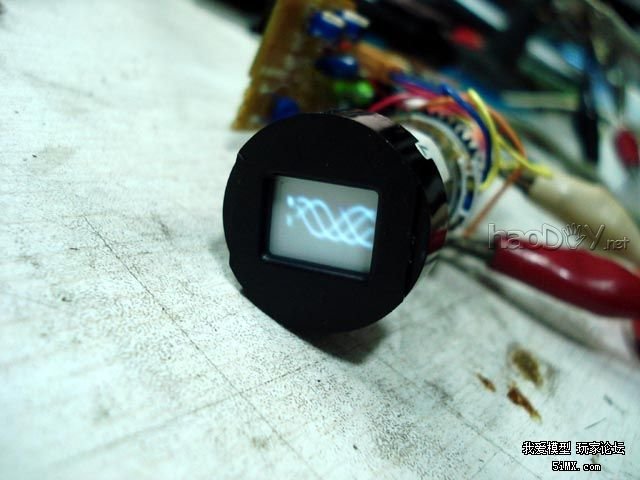

一头雾水我觉得没关系，世界是人创造的嘛对吧，哈哈，看看书，也算大致了解了示波器的原理，恩，很简单的，不过如果照着书做——我的天啊，那古董元件买是买得到，但是运费多贵啊！ 如果照着那古老电路图用小取景器改，也不大可能，人家那是一百多伏高压驱动的，我第一不想把自己电死，第二呢晶体管那些偏压计算什么的，早忘记得一干二净了，算了吧，我还是自己设计个来玩玩吧！ 一开始很傻，迷信历史上前辈的经验，很傻地按照全世界公认的示波器DIY原理，弄个锯齿波电路来做，累死我了.......！ 网上能找到的资料就是我那古代书上的BT33触发电路，没有了，再没有了！如何自己搭个锯齿波电路进去这个东西里面，没有任何现成资料可参考，只能靠自己异想天开地弄...........我胡乱设计了个下图的思路，没想到居然成功了......  虽然是在前辈的电路基础上改过来的，没有什么自己的创意，毕竟走出了第一步，哈哈，示波器的效果还是出来了  可惜就是我用的555震荡电路锯齿波精度不好，波形失真比较严重，方波都成这样了，唉！  不仅波形有失真，而且带着一个小拇指大的555电路板，累赘了不是。 继续思考显象管的成像原理，哈哈，其实锯齿波电路本来在电视机的行、场扫描中就有的啊，直接利用它不就好了！！ 想到马上就做，又是一个通宵的跟电子元件的玩乐，老婆都有意见了，哈哈 (责任编辑：admin) |
