最廉价的点焊机,微波炉变压器+时间继电器

时间:2015-06-29 18:57来源:bbs.mydigit.cn 作者:鹧鸪哨 点击:
这玩意很多人都做过,我只不过是走前人的老路,,不过过程记录下来,有人想做的话,避免走弯路。。 这东西原理很简单,就是按钮开关控制时间继电器,时间继电器定时通断来控制中间继电器开合,从而控制变压器初级的通断,最终来控制次级电流的时间。 言归正
这玩意很多人都做过,我只不过是走前人的老路,,不过过程记录下来,有人想做的话,避免走弯路。。


这东西原理很简单,就是按钮开关控制时间继电器,时间继电器定时通断来控制中间继电器开合,从而控制变压器初级的通断,最终来控制次级电流的时间。



言归正传,开始发图吧。。

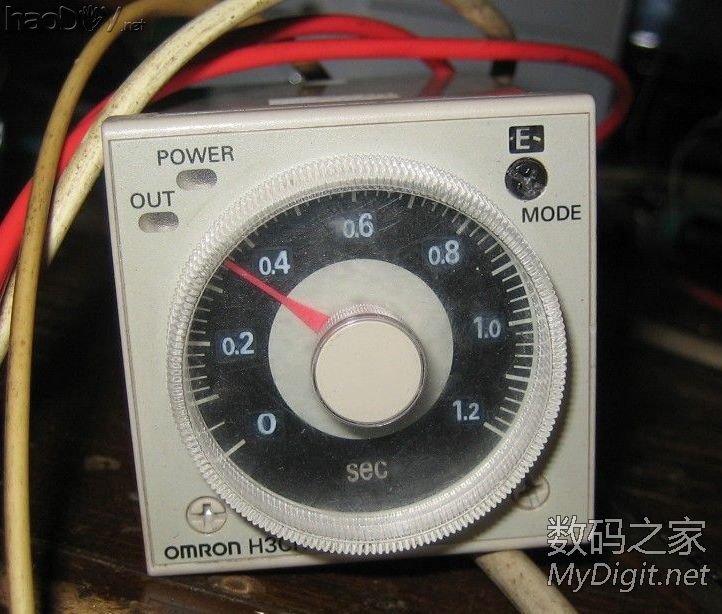

时间继电器一个,我这个是新货,以前闲置的
最廉价的点焊机,微波炉变压器+时间继电器

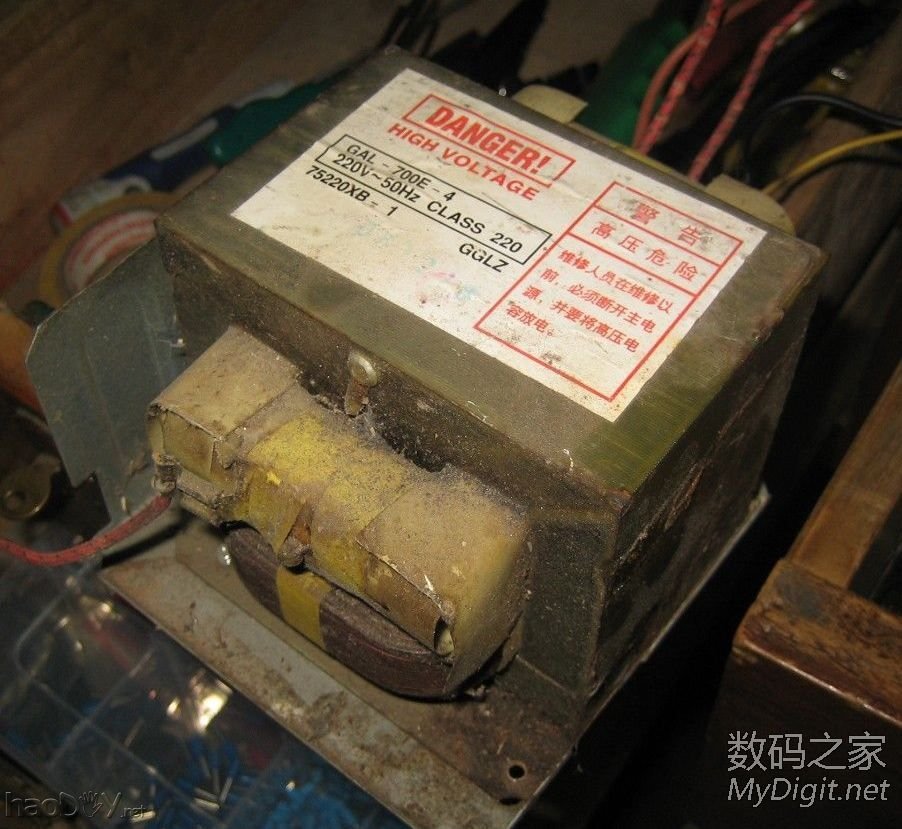

微波炉变压器一个 ,我这个是垃圾货,有机遇的朋友最好弄个大个头的,越大越好
最廉价的点焊机,微波炉变压器+时间继电器

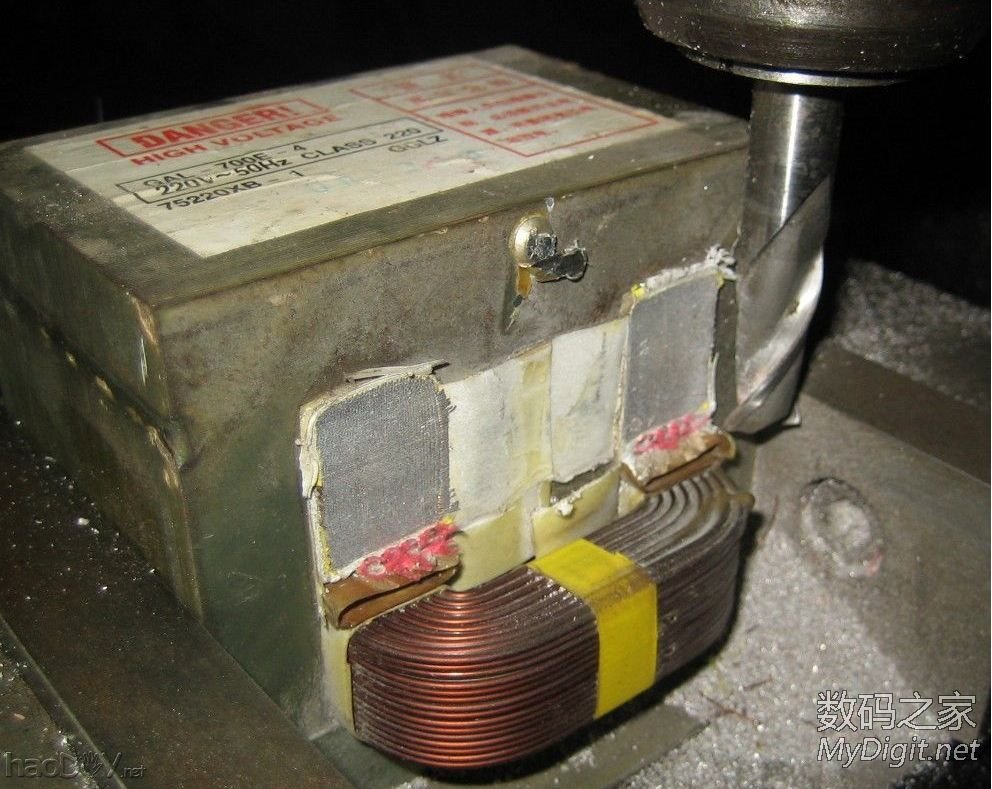

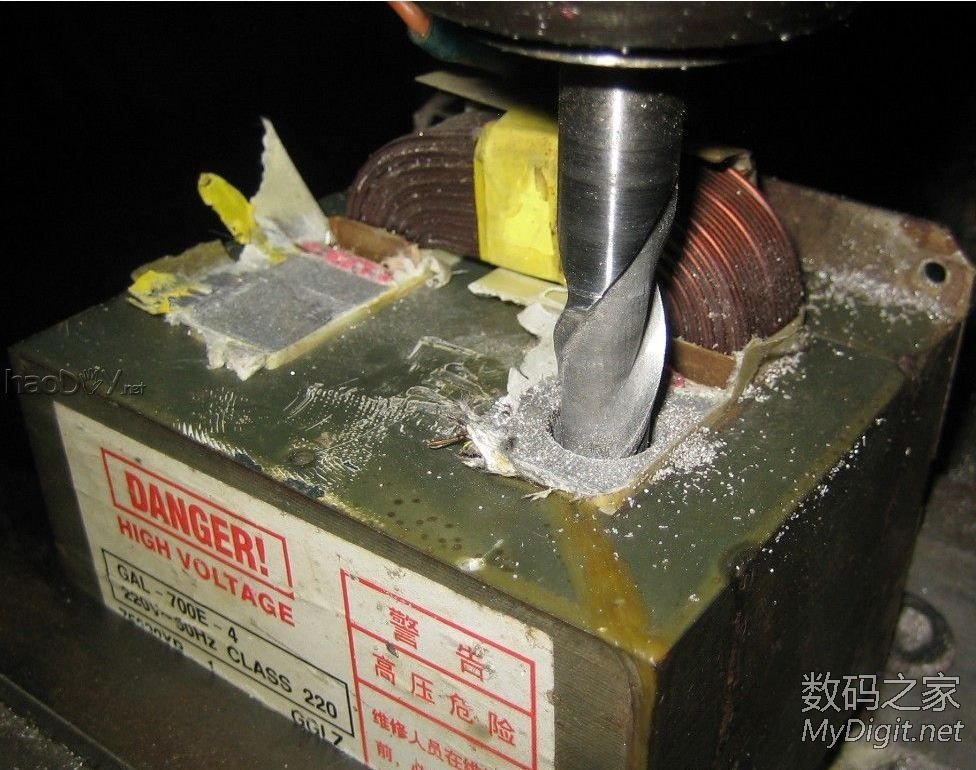

开始吧,拆次级真麻烦,感觉线圈用胶水凝固了,又不敢太暴力,弄坏初级。。。上铣床。温柔的一刀:
最廉价的点焊机,微波炉变压器+时间继电器

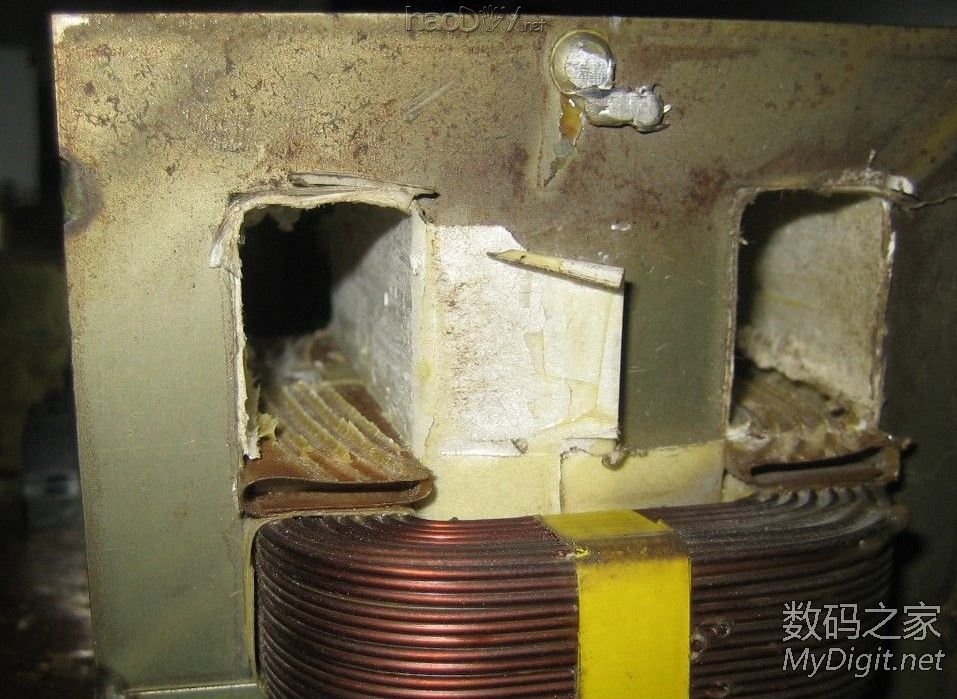

温柔的一插:
最廉价的点焊机,微波炉变压器+时间继电器






完美取下。。。
  最廉价的点焊机,微波炉变压器+时间继电器


大多数朋友都是固定在桌子上的长臂方式,,我考虑到方便性,就做了手持的。。。

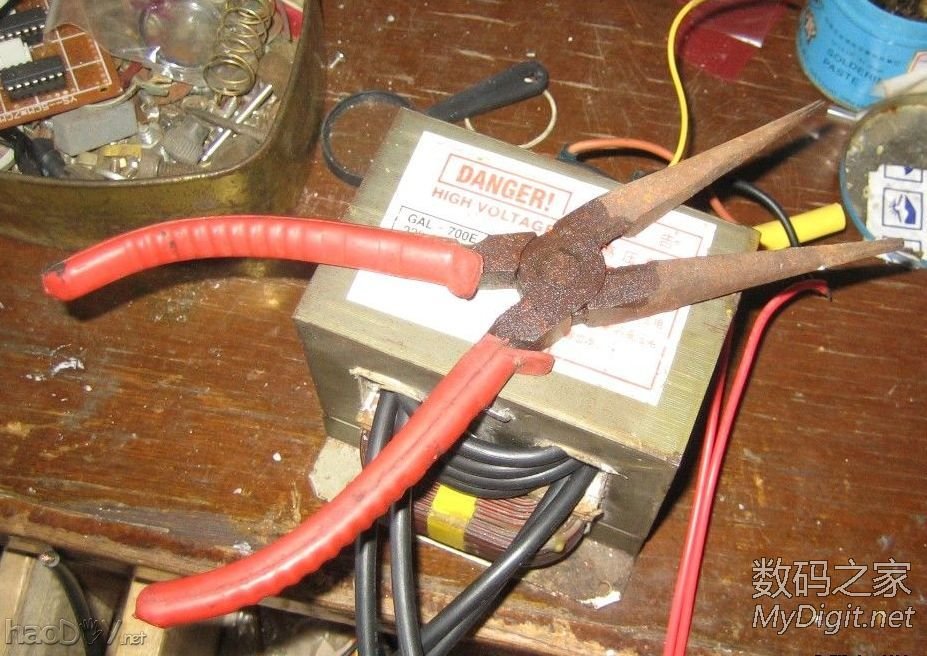

找到一把很有历史的垃圾尖嘴钳:
  最廉价的点焊机,微波炉变压器+时间继电器

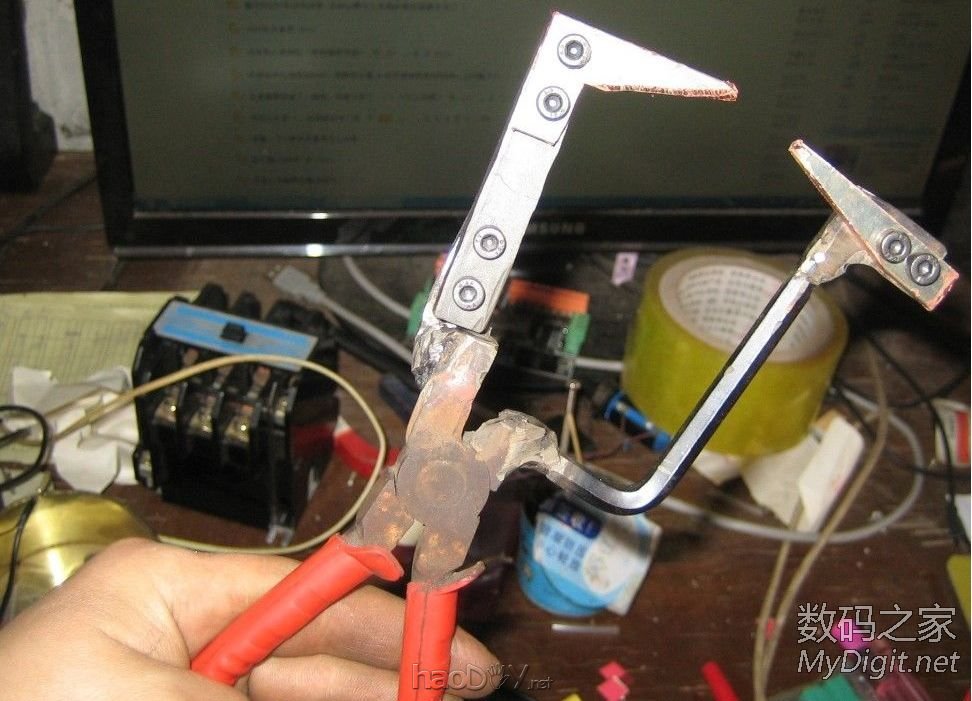

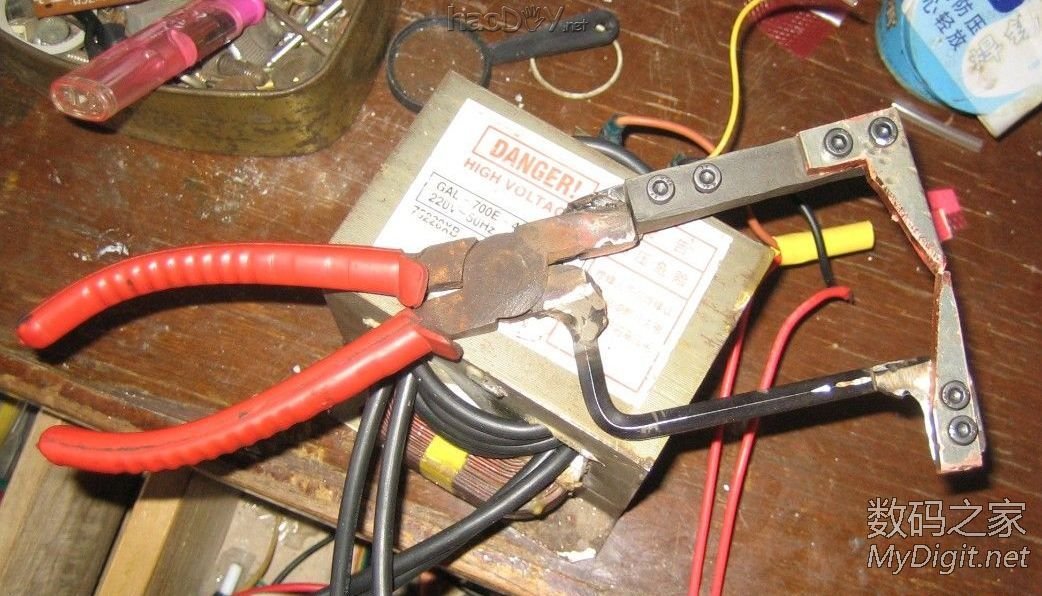

摇身一变,成了手持电焊钳,钳子的好处是比较扎实,精准,两个触点不会错位:
  最廉价的点焊机,微波炉变压器+时间继电器


手感还不错:
  最廉价的点焊机,微波炉变压器+时间继电器

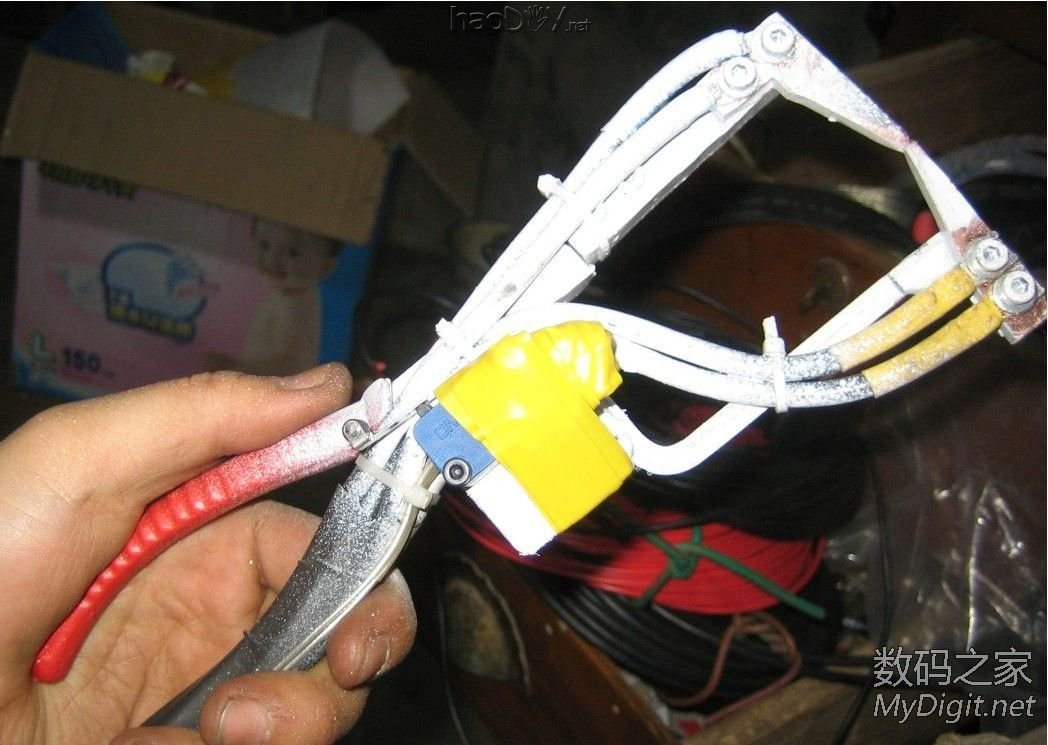

接好线,随便喷了点油漆防锈,成这个德行:
  最廉价的点焊机,微波炉变压器+时间继电器

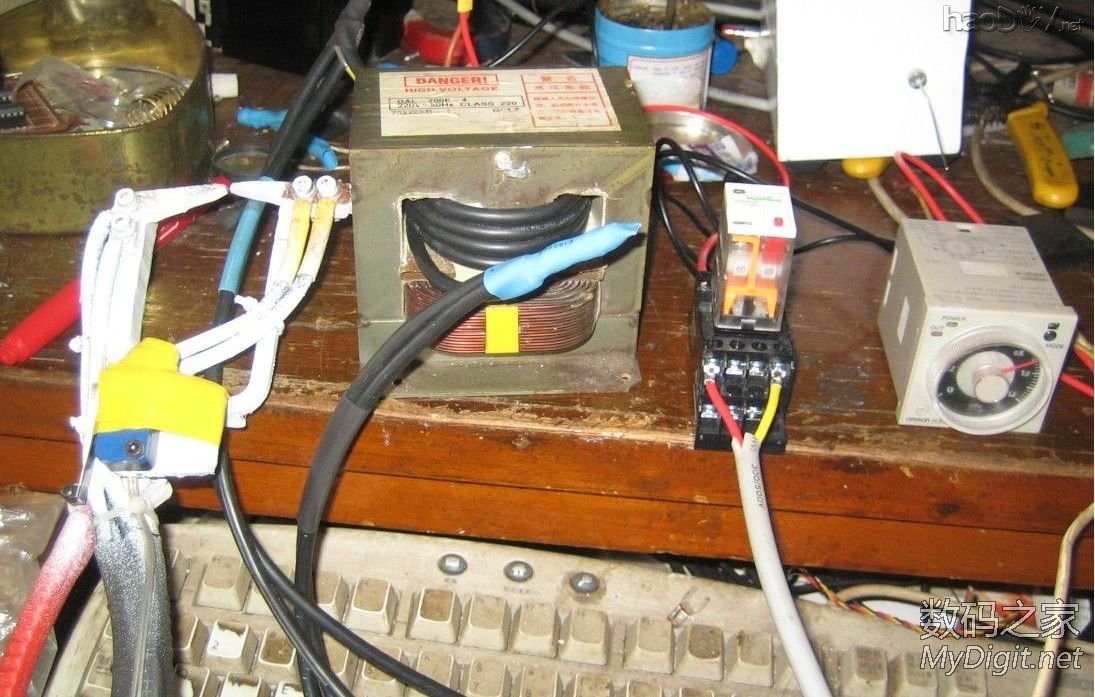

总体完毕,,回头找个箱子装着就行了。。。
  最廉价的点焊机,微波炉变压器+时间继电器


可是,,坑爹的,完全没用啊,,薄薄的铁皮也点不起来,没一点效果,铁皮也只是温热。。。。。咋回事??


//////////////////搞定了,确实是次级线径太小////////////////////




多位坛友提到次级线径的问题。。。


果然,换粗线后效果大不一样!!


手头没粗线,电焊线本来就短,再去剪,电焊自己都不够用了。。

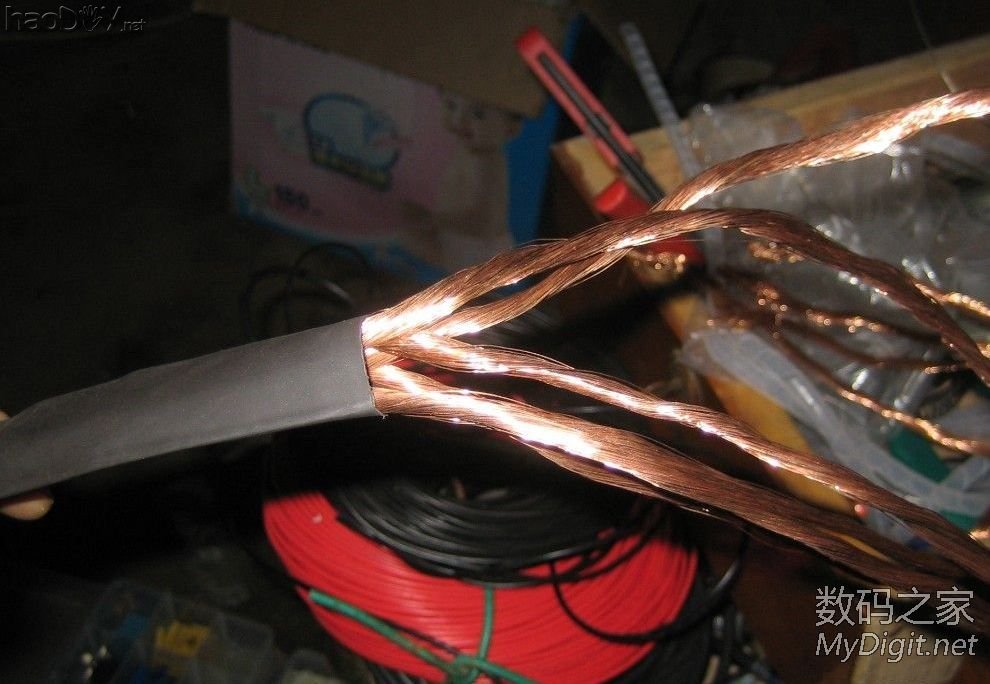

只好拨6平的铜线的皮,搞6根合成一股用,就是36平了。。穿到热缩管里绝缘。。
  最廉价的点焊机,微波炉变压器+时间继电器




微波炉变压器,个头还是太小了,死活只能窜了两圈半,测试电压为2.7V左右
