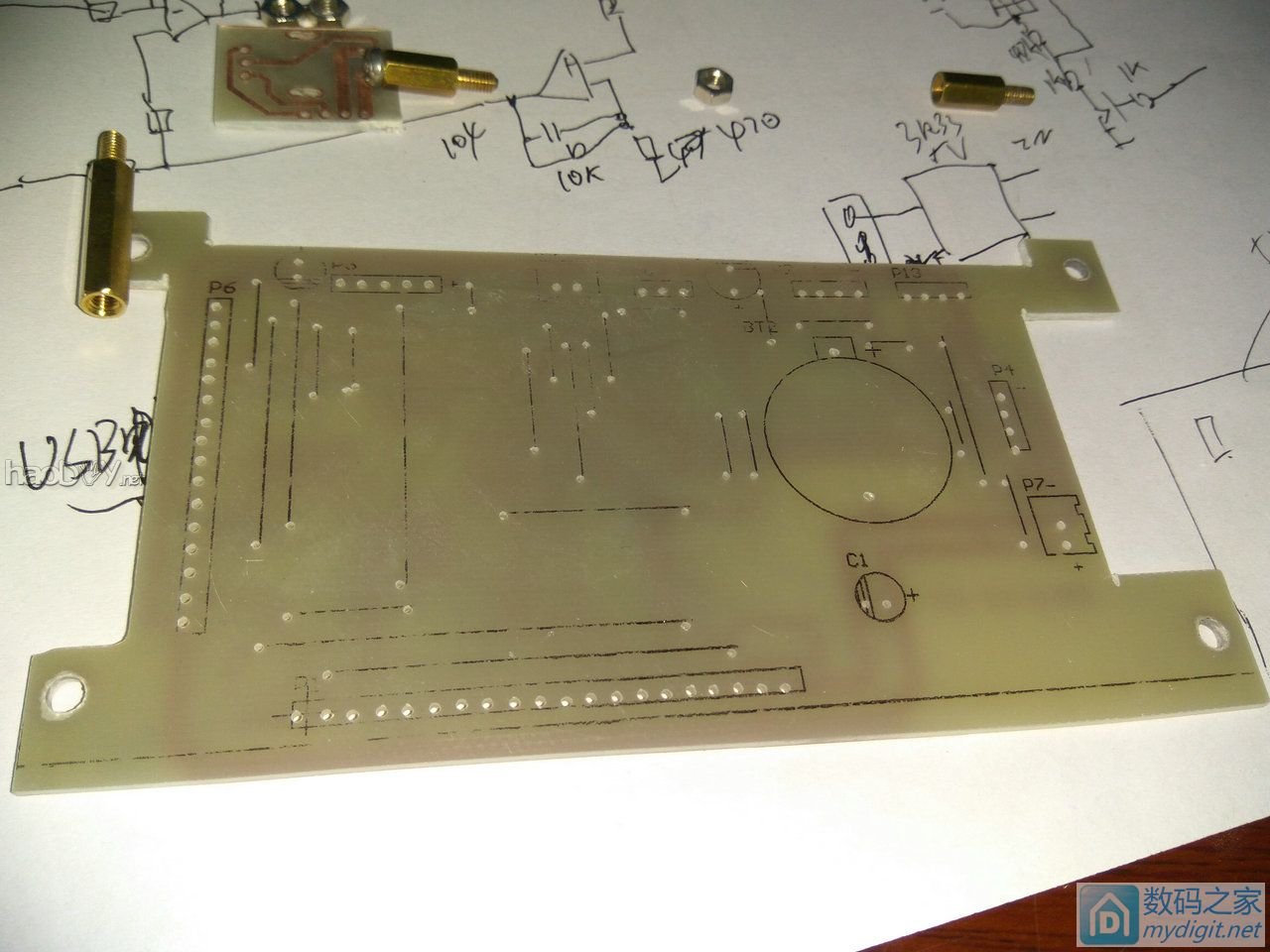

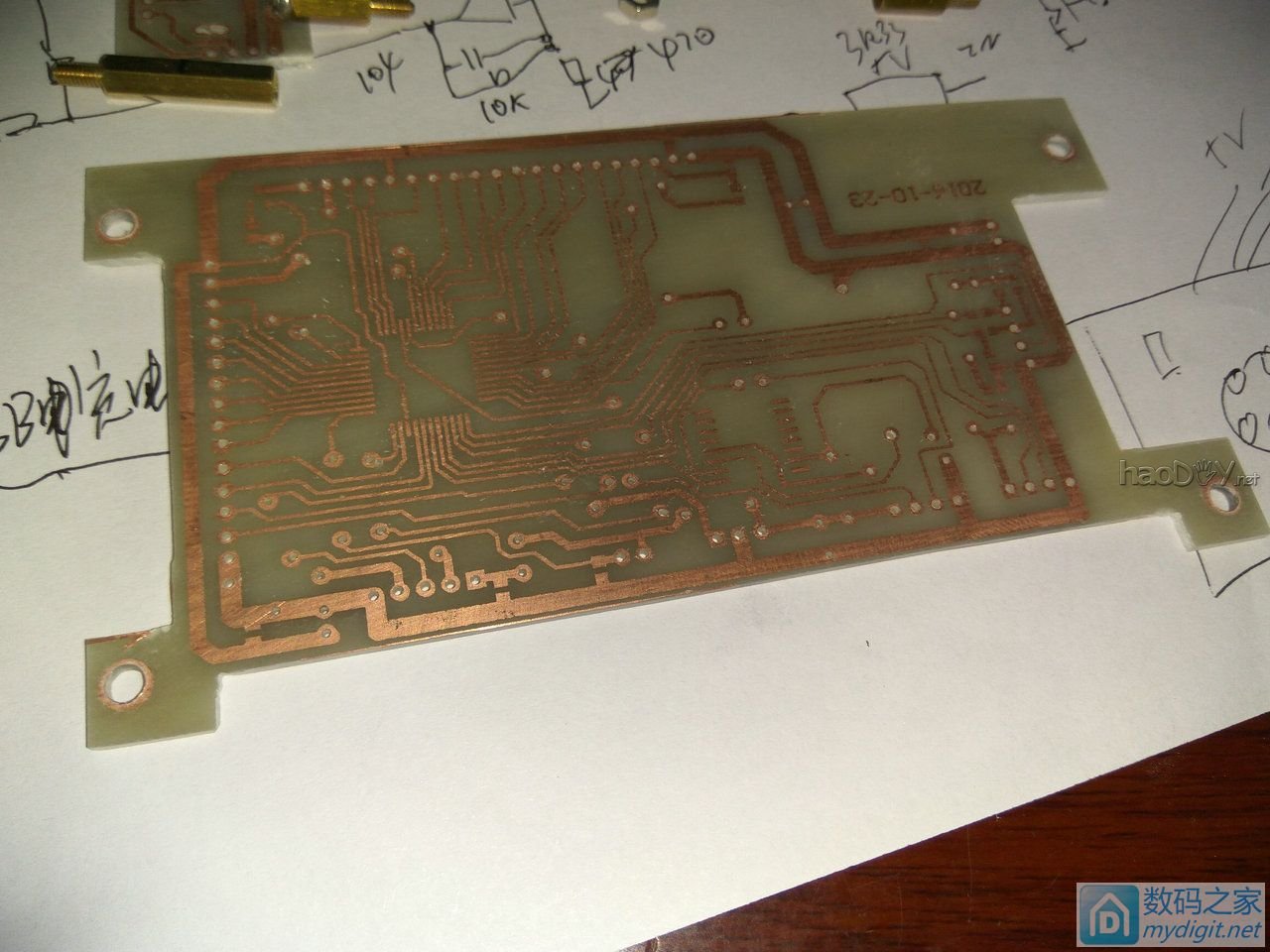

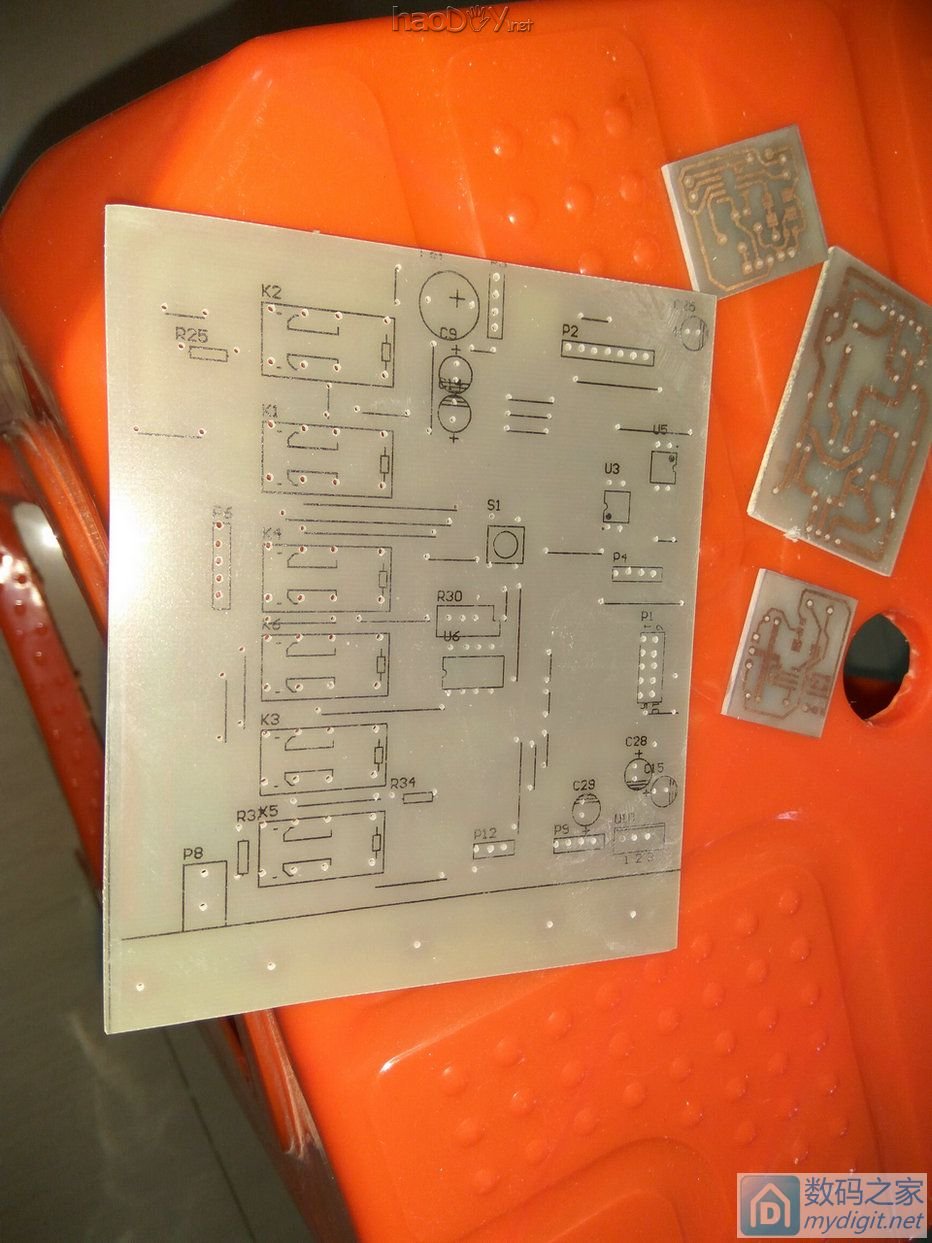

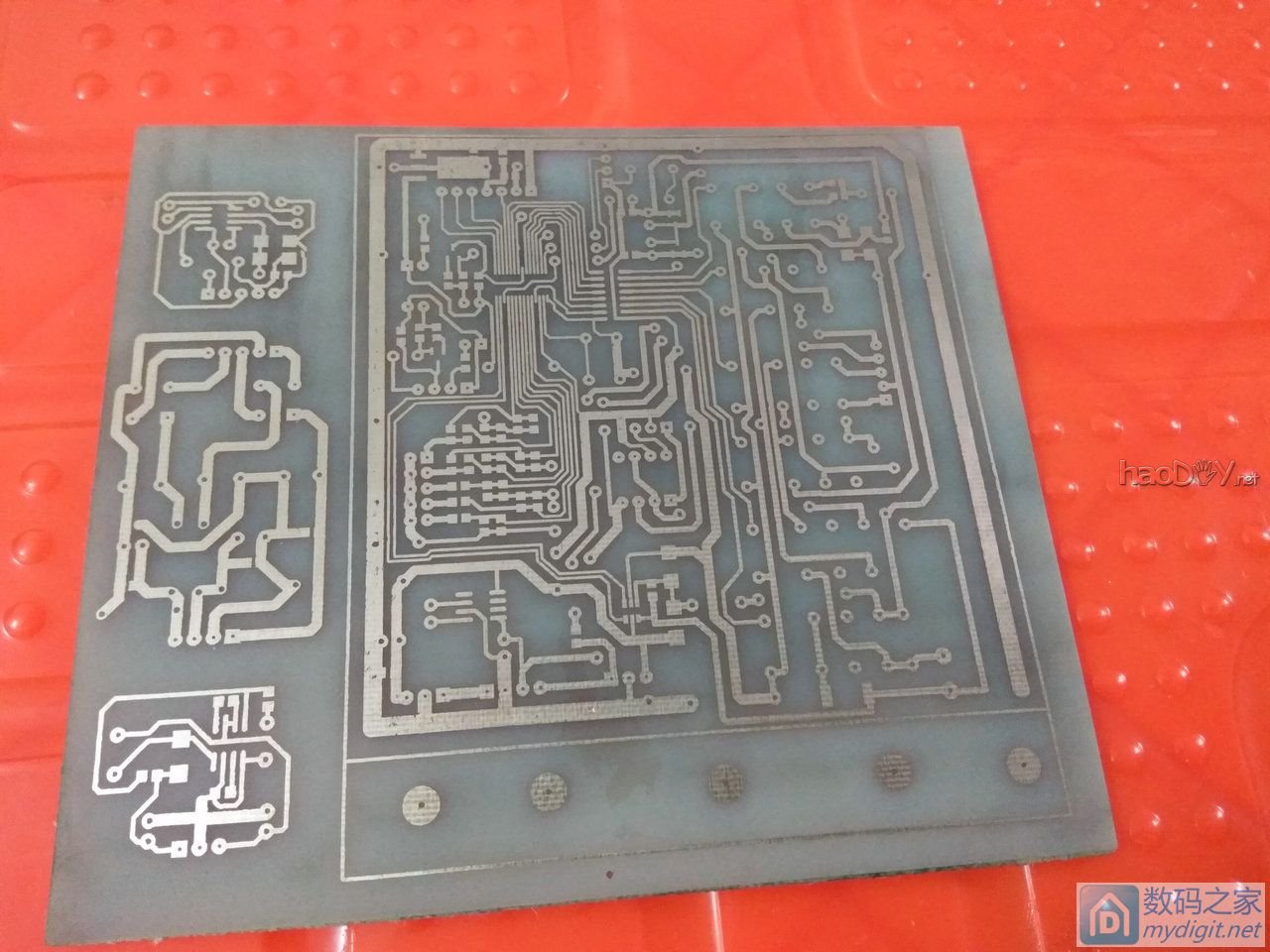

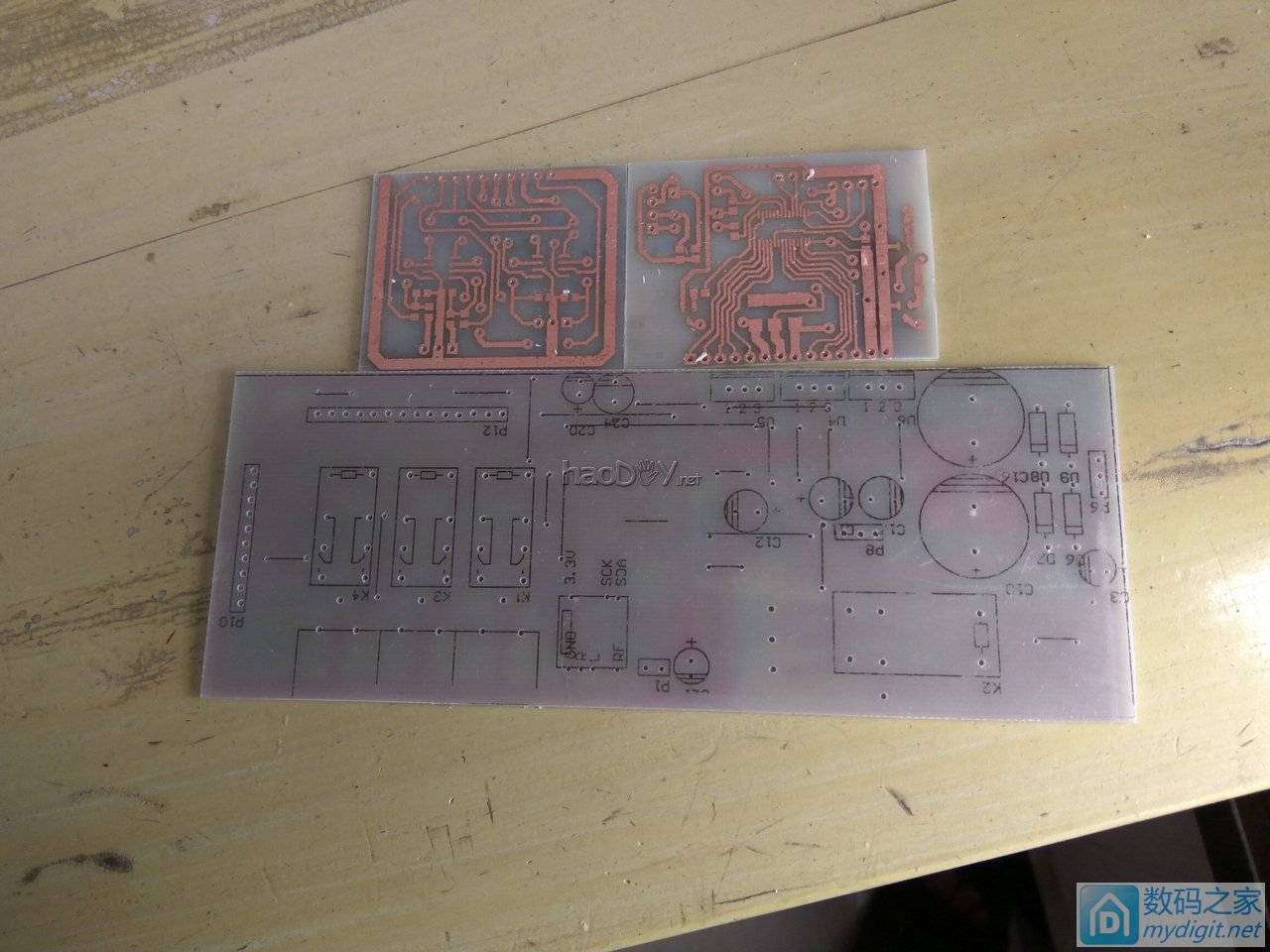

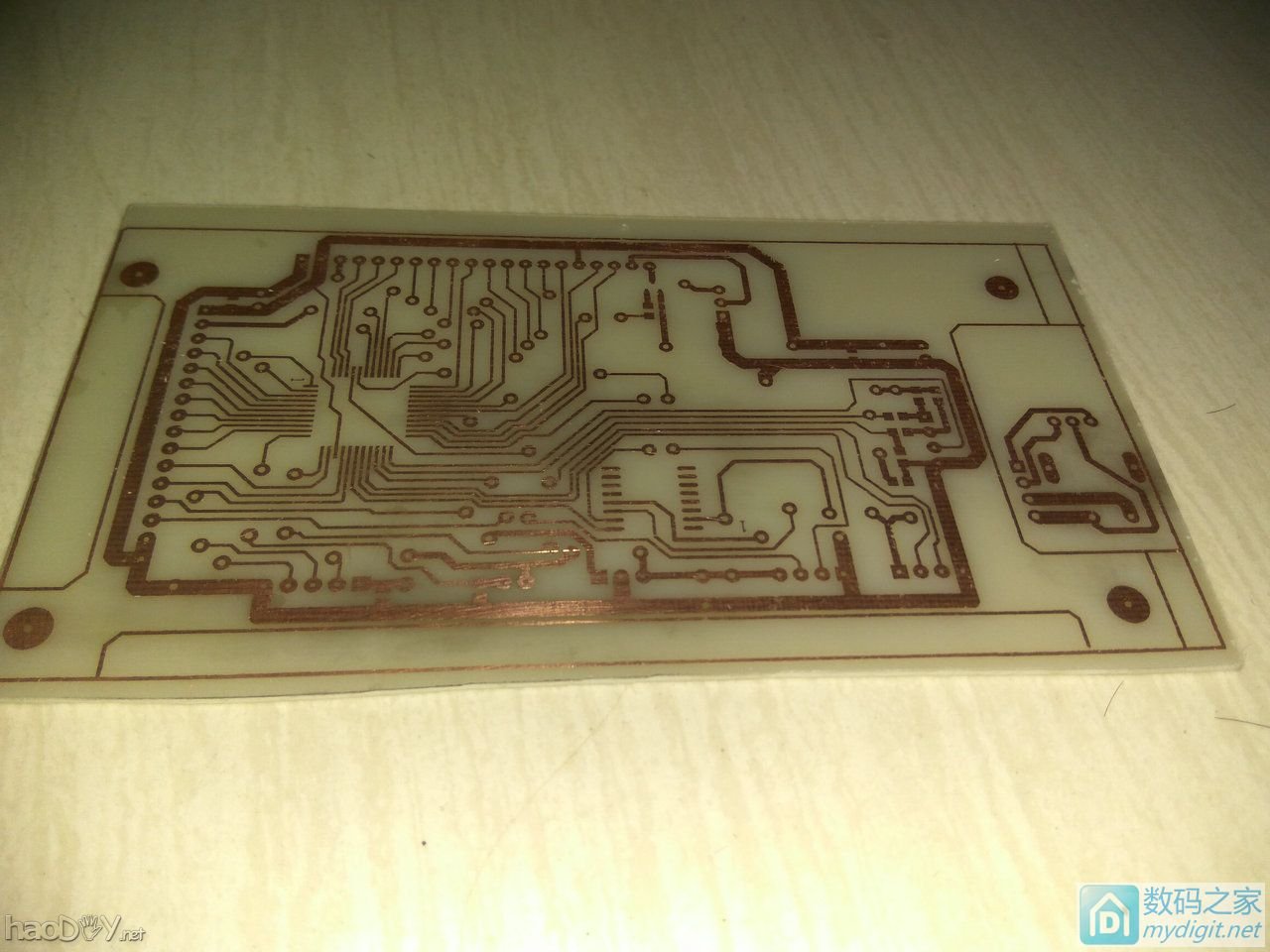

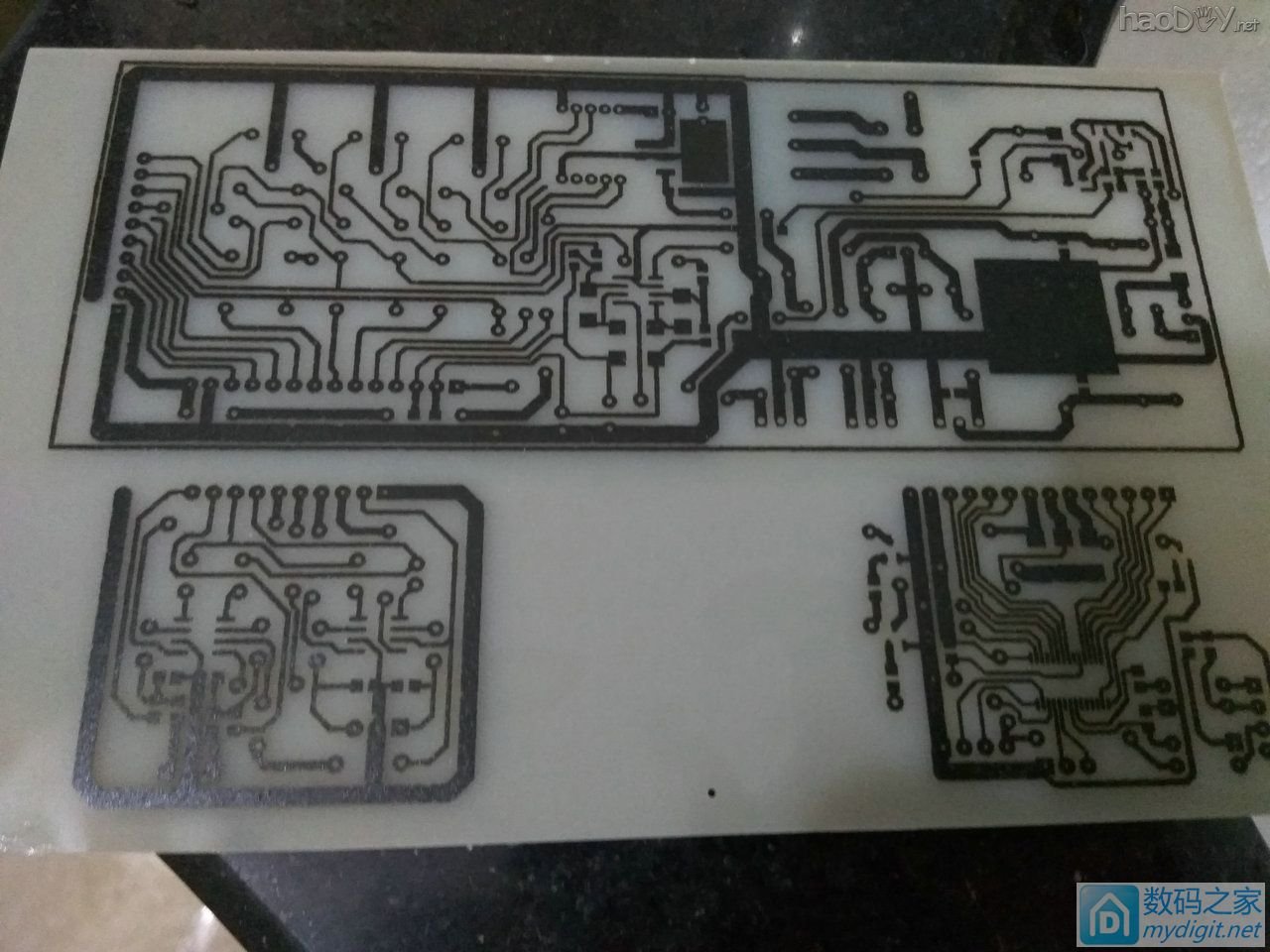

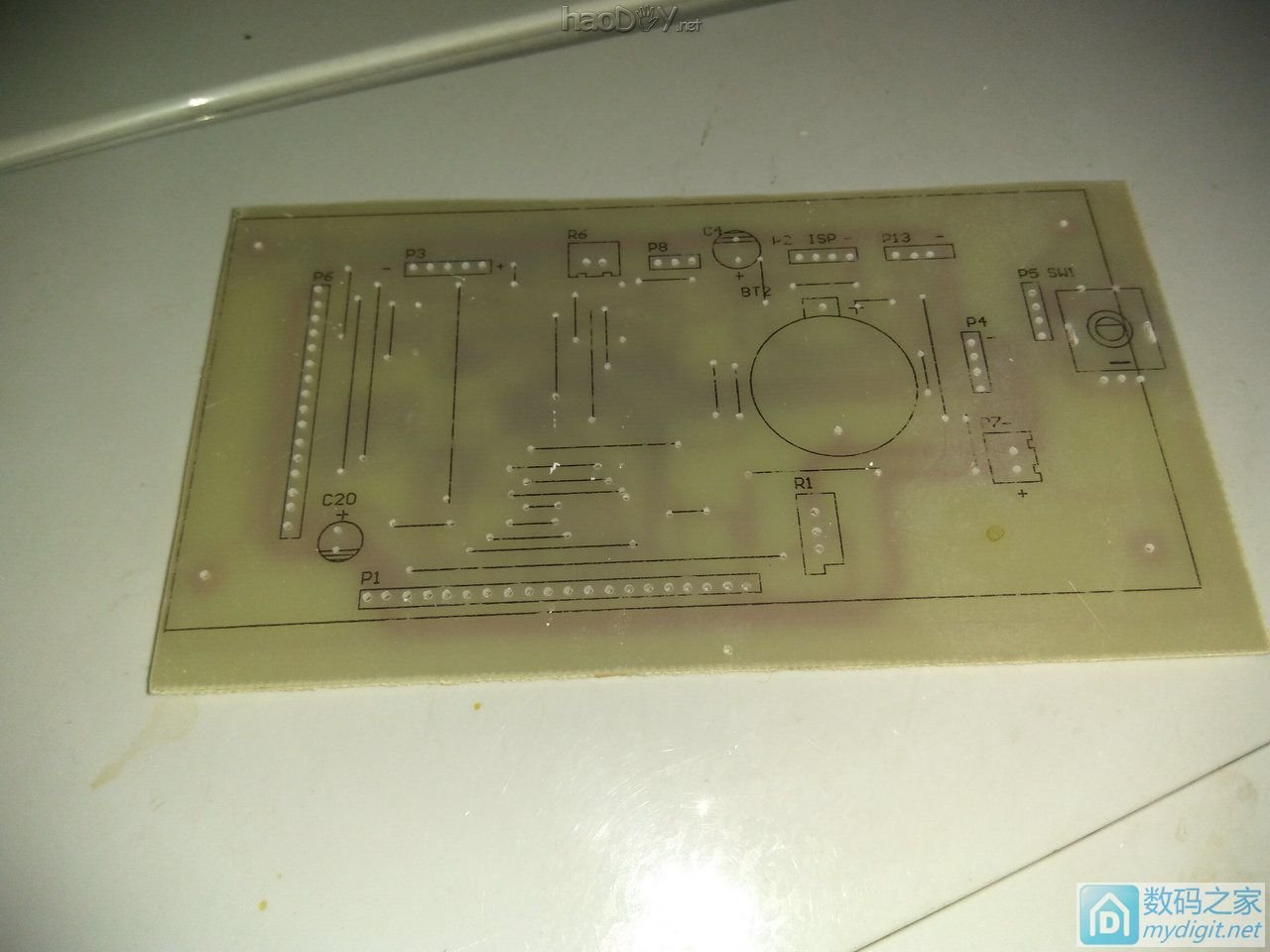

由于本人习惯在电脑台制作维修设备，为了方便，制作一个工具集合，功能有万年历、烙铁、电源、假负载、收音、功放、USB充电器及多用电压表（电压表暂时没制作完）等。由于本制作是本人把以前的制作组合在一起，只是把程序及显示修改一下，而且功能太多，没有通用性，所以不传电路图及程序，如需这的请查找本人的旧贴。以下是制作的图片。 由于制作时间过长，有些图片没摄到，顺序也不完全正确。 以下是PCB制作，用热转印法做的，共有主控时钟板，电源负载板，音响板，USB充电板，936烙铁板，耳放板，多用电压表板等 主控时钟板，与其它板是通过串口通信的。

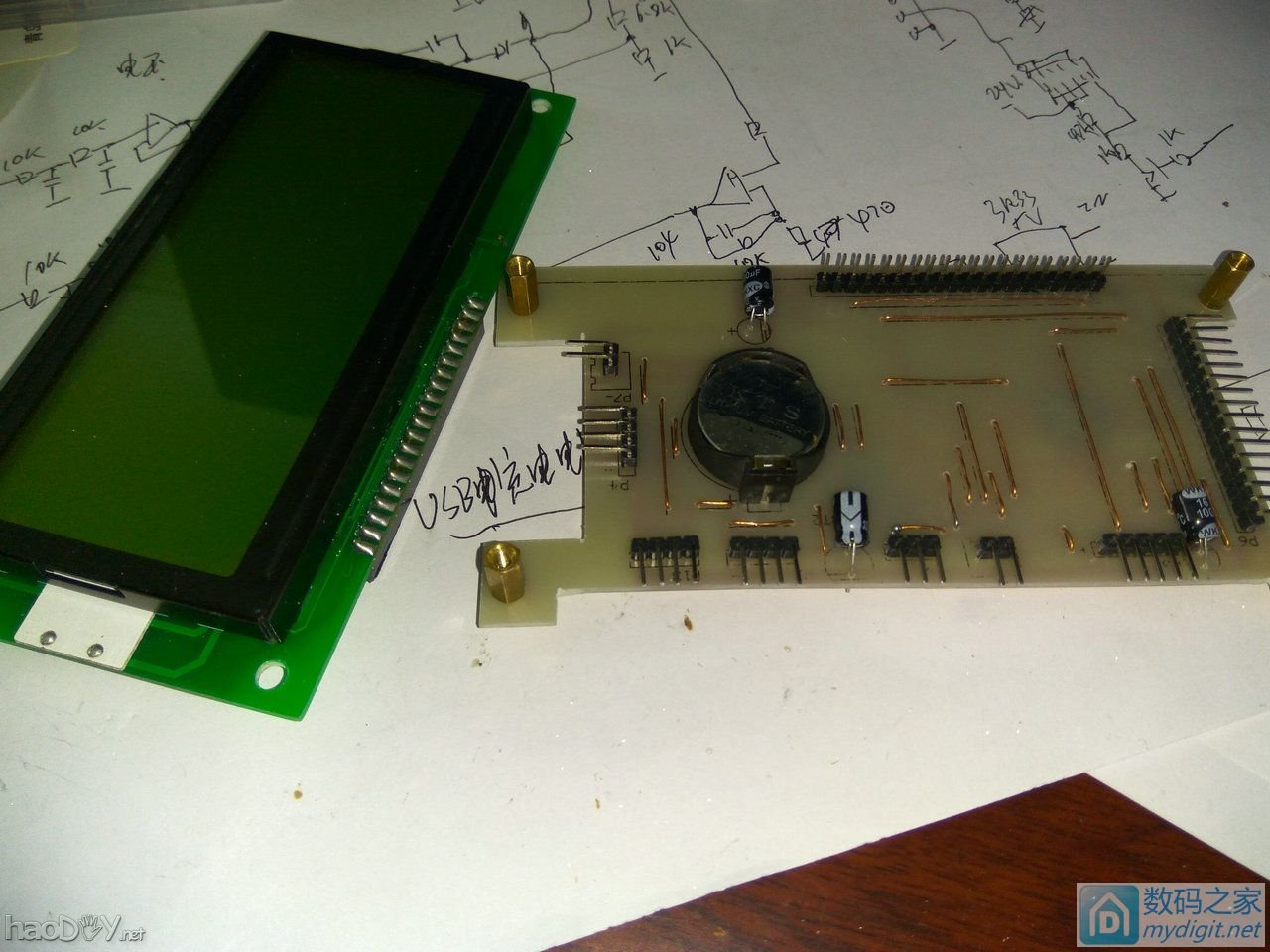

液晶是用二手192*64的液晶。

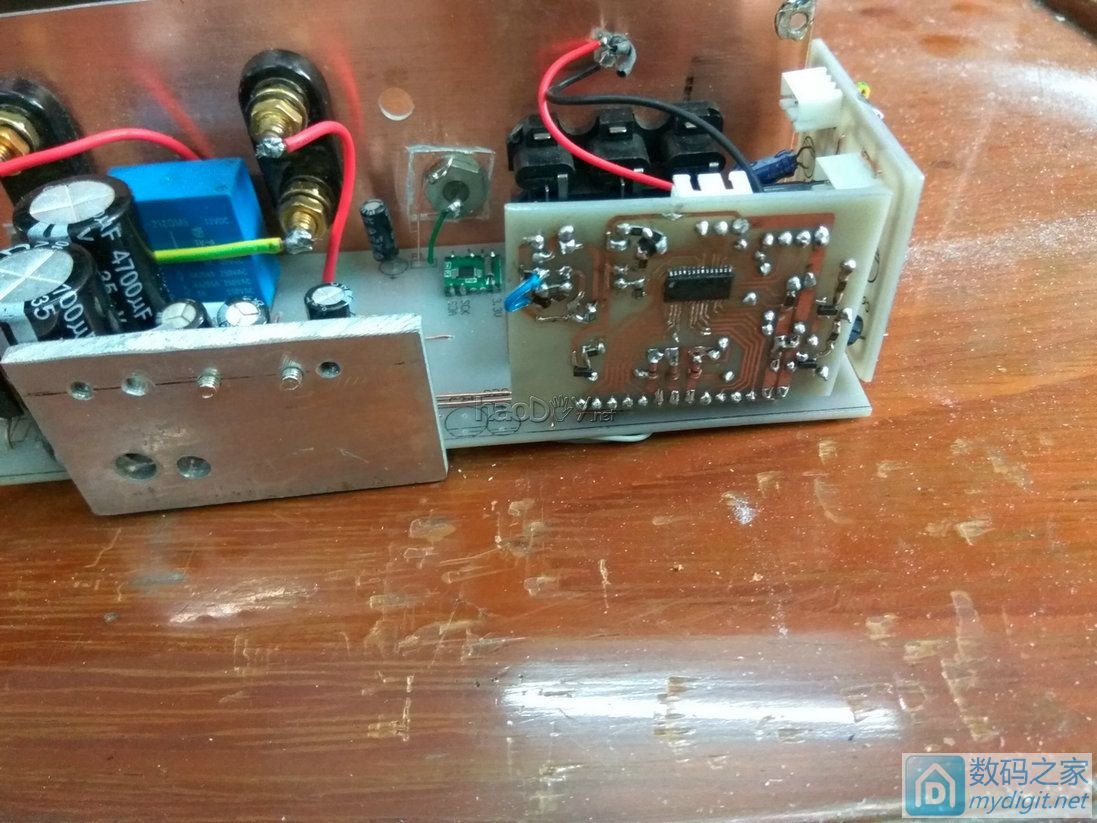

以下是音响部份，电源及负载板没记得摄相片。 音响部份分3片板，左小片是音响控制板，用两片M62429分别控制功放及耳机的音量，右小片是CPU板，用STC15W408AS，主板是设换及FM收音及电平采集及电源组成。

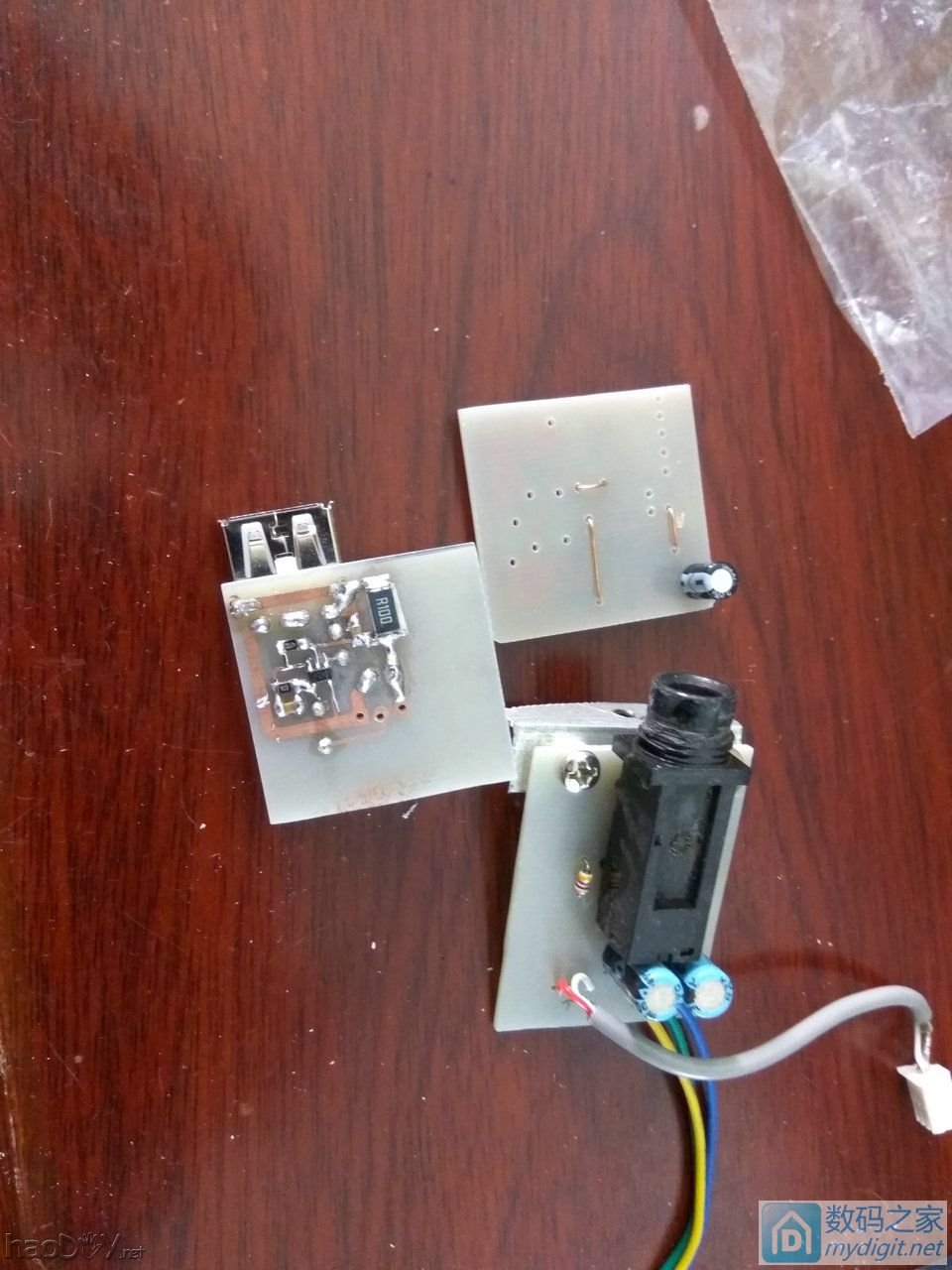

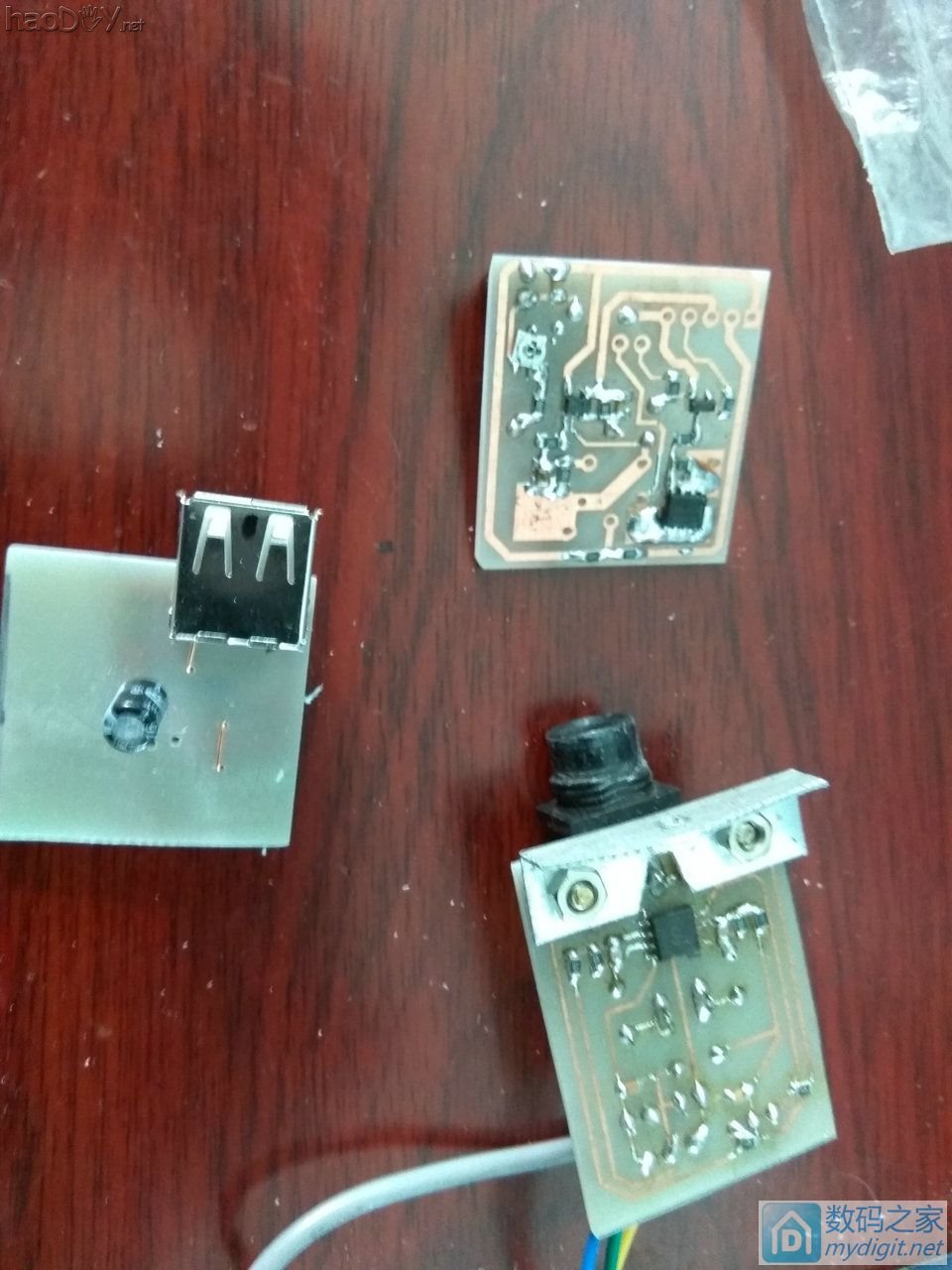

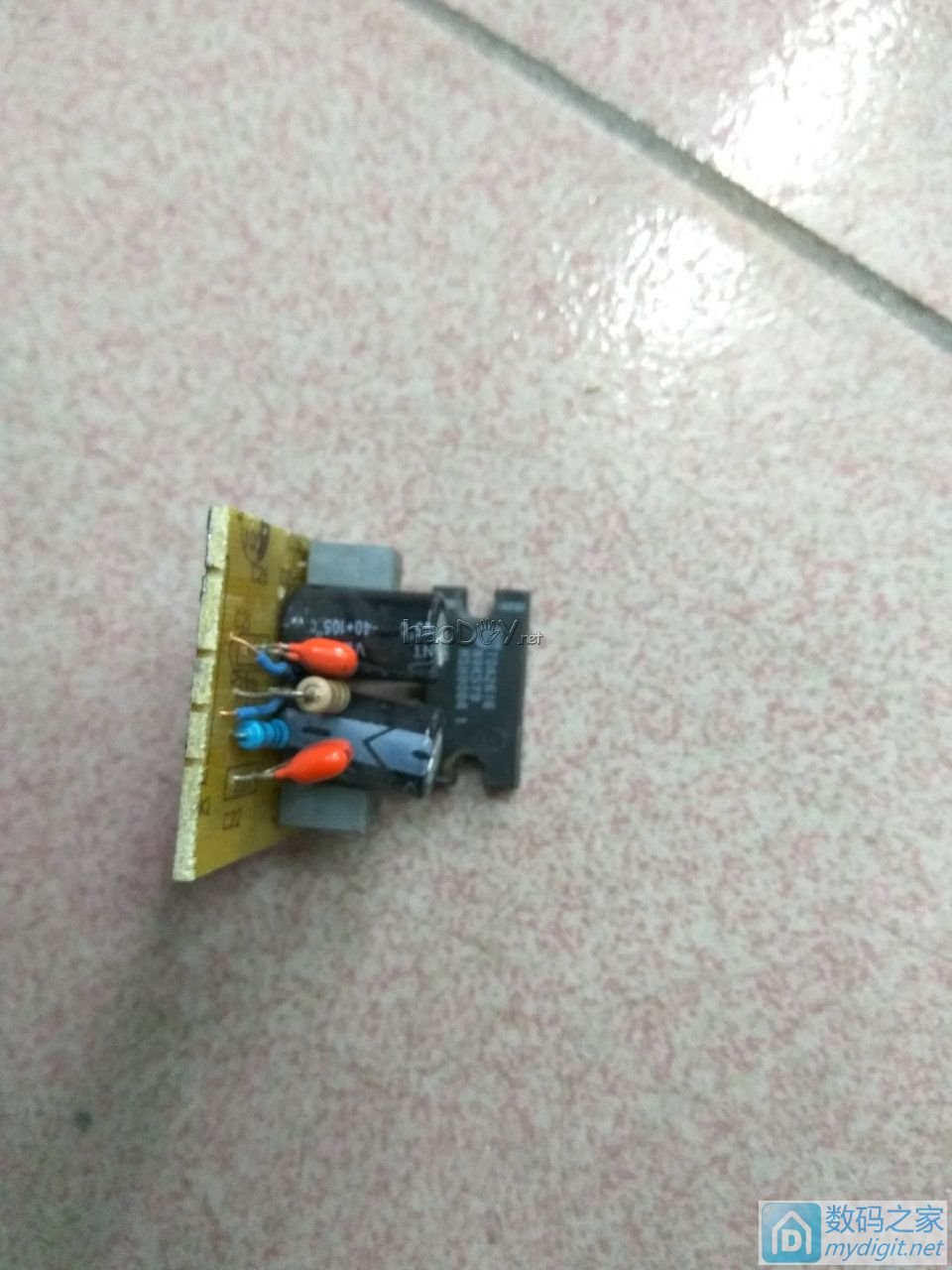

以下是USB充电板，就是一个单运放+0.05欧电阻组成，936烙铁板（电路就是一个单运放放大温度电压，用场管控制烙铁加热），耳机放大板。

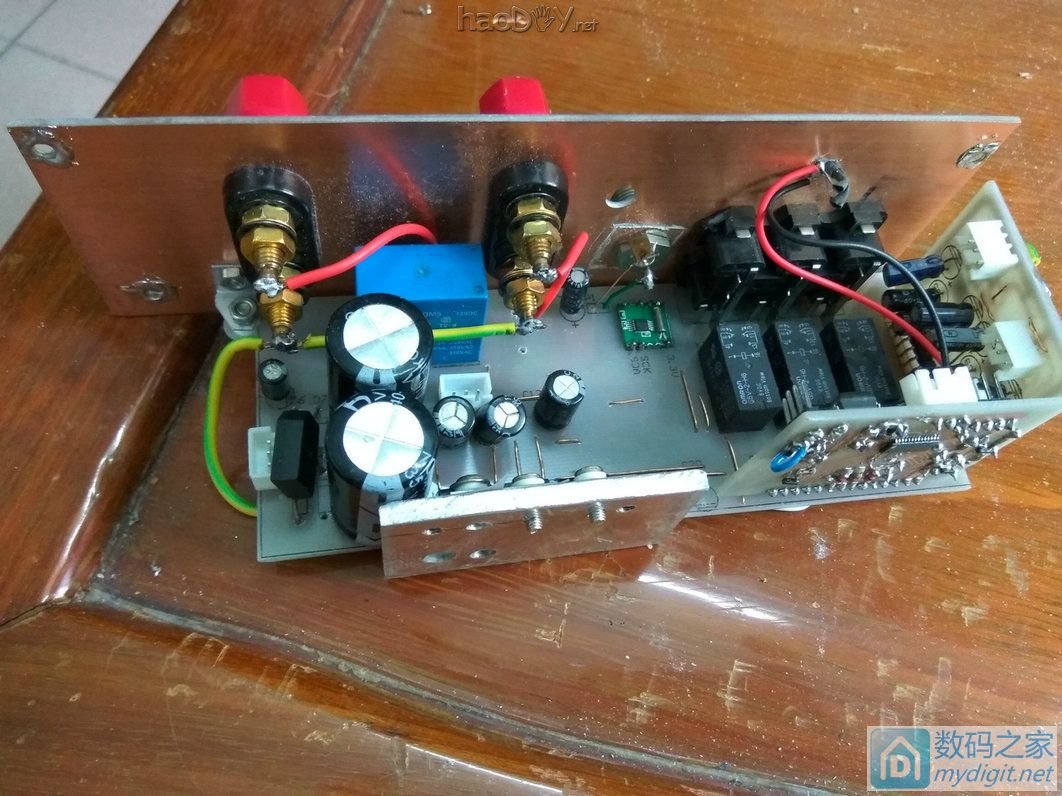

以下是TDA2616功放板

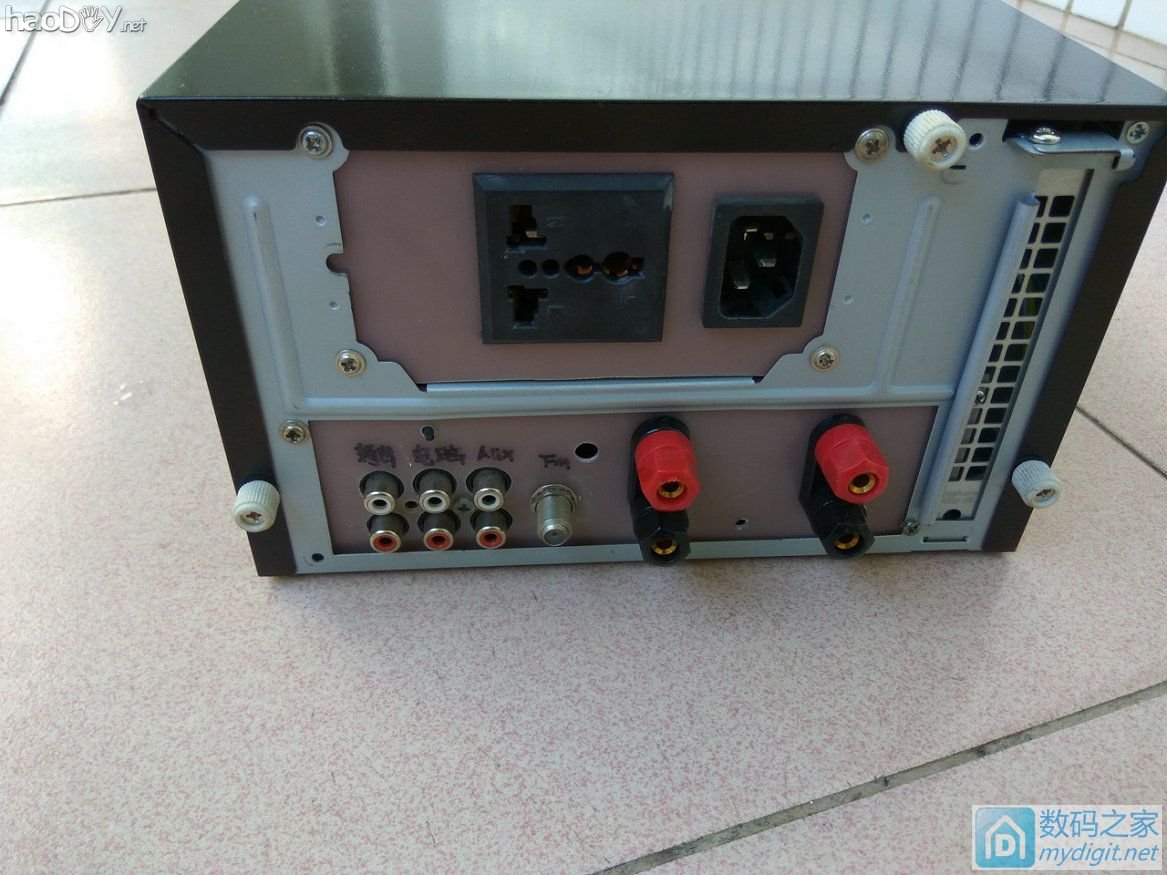

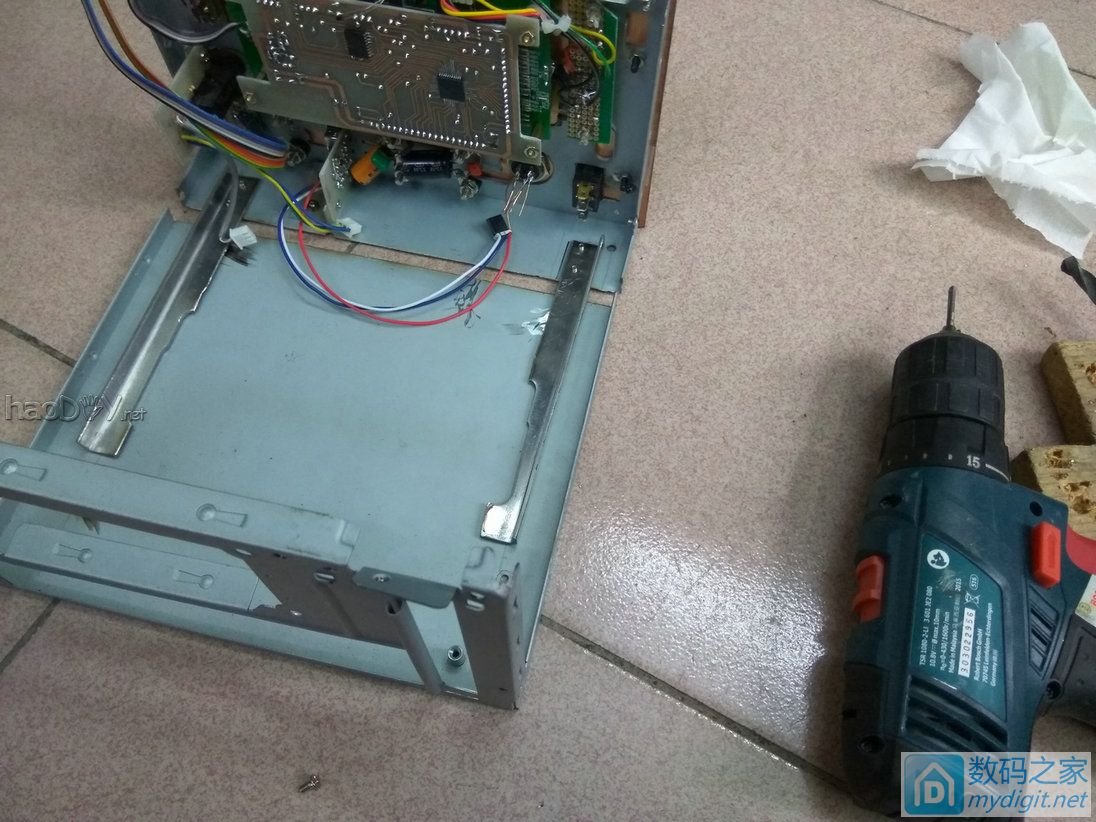

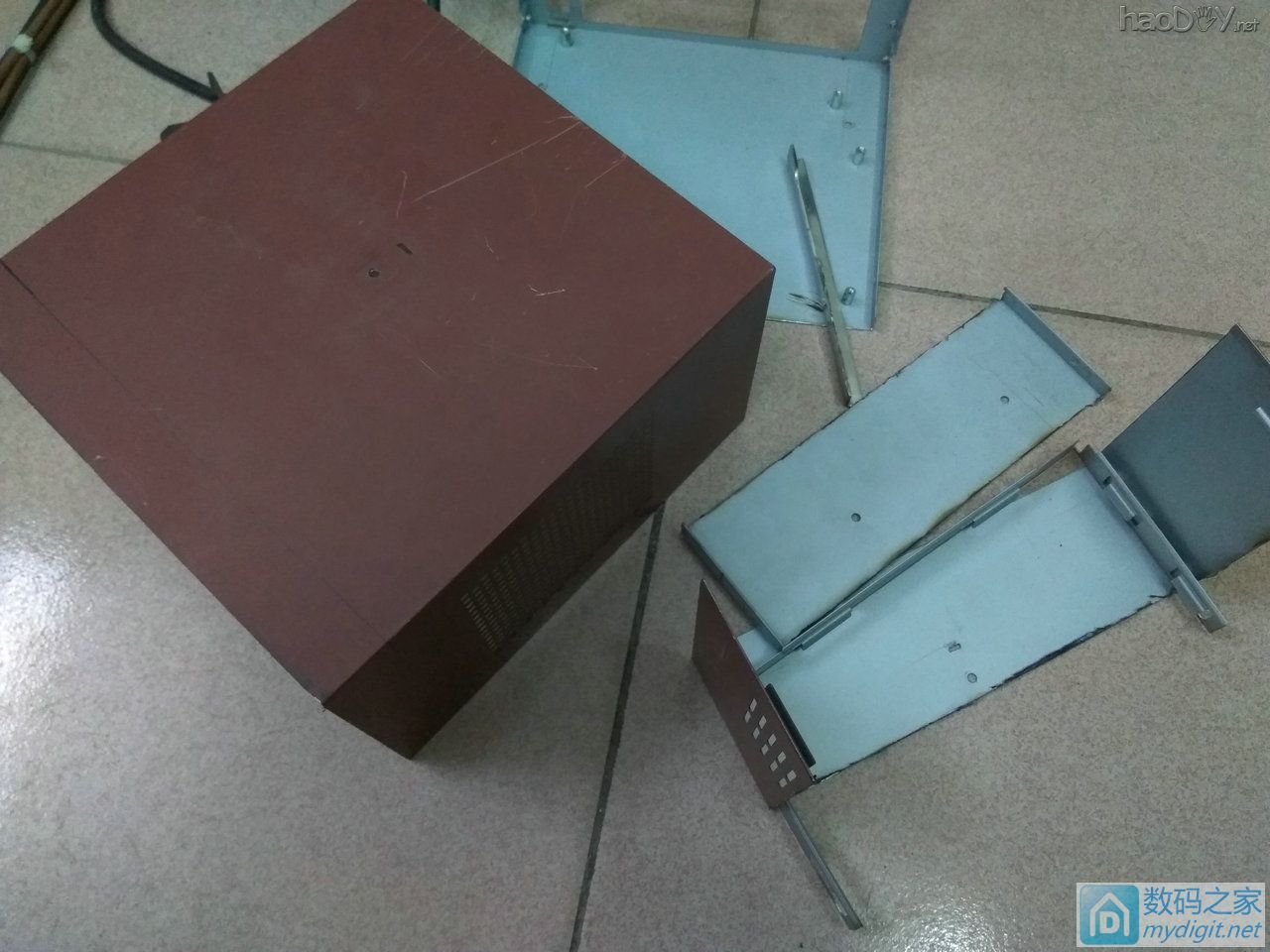

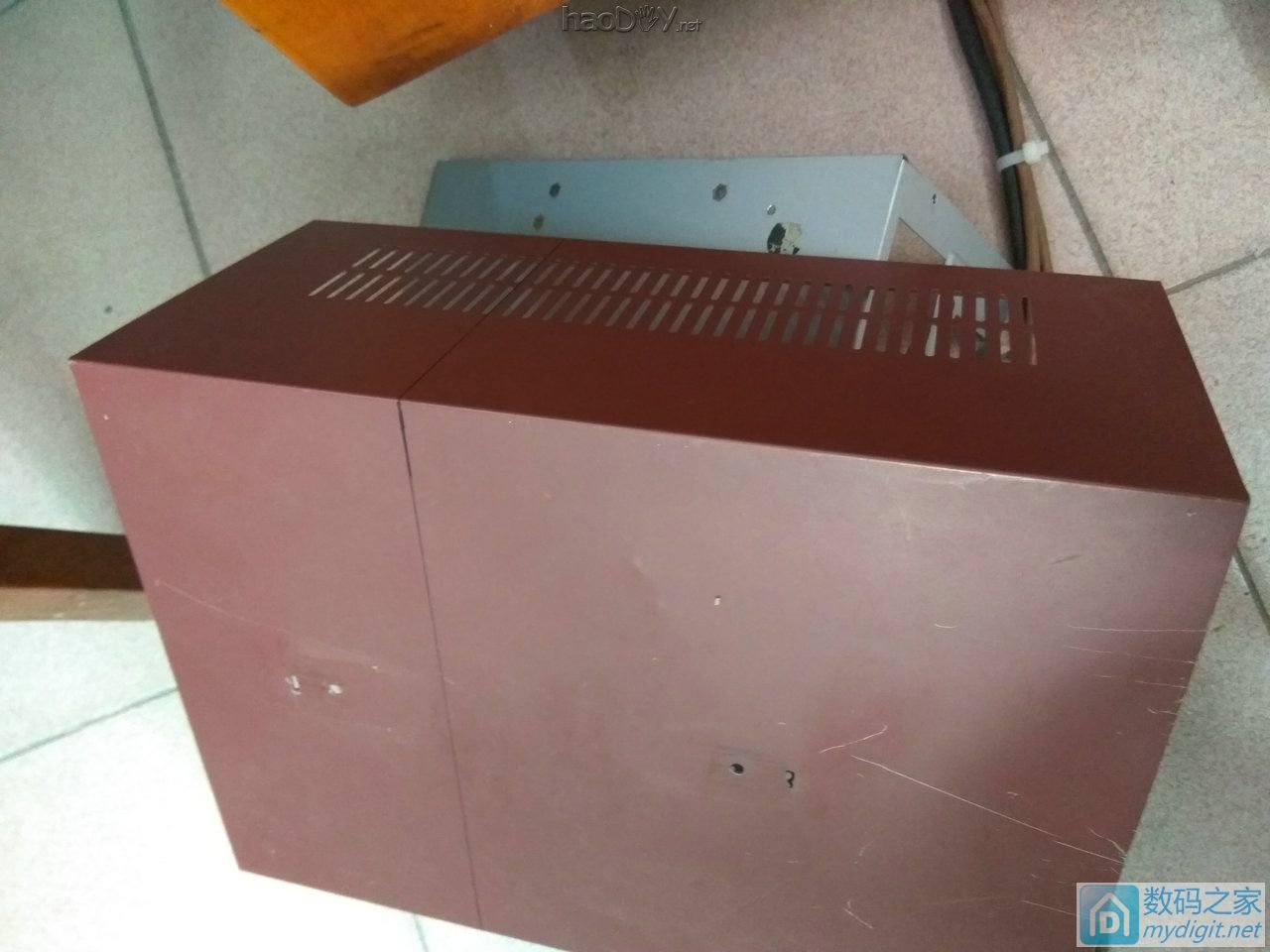

以下是机箱制作，用的是旧电脑的小机箱，觉得太大，所以改小它。

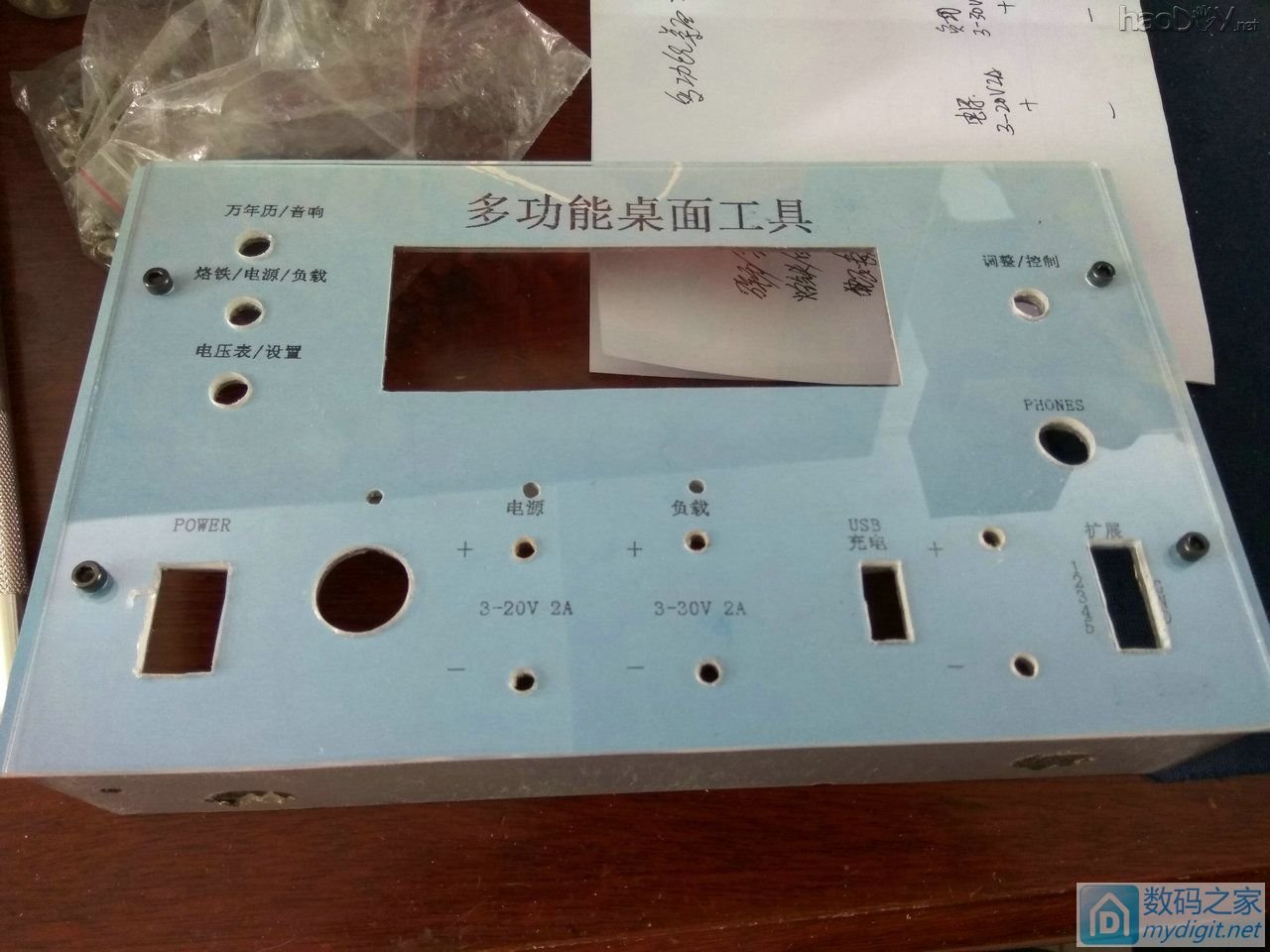

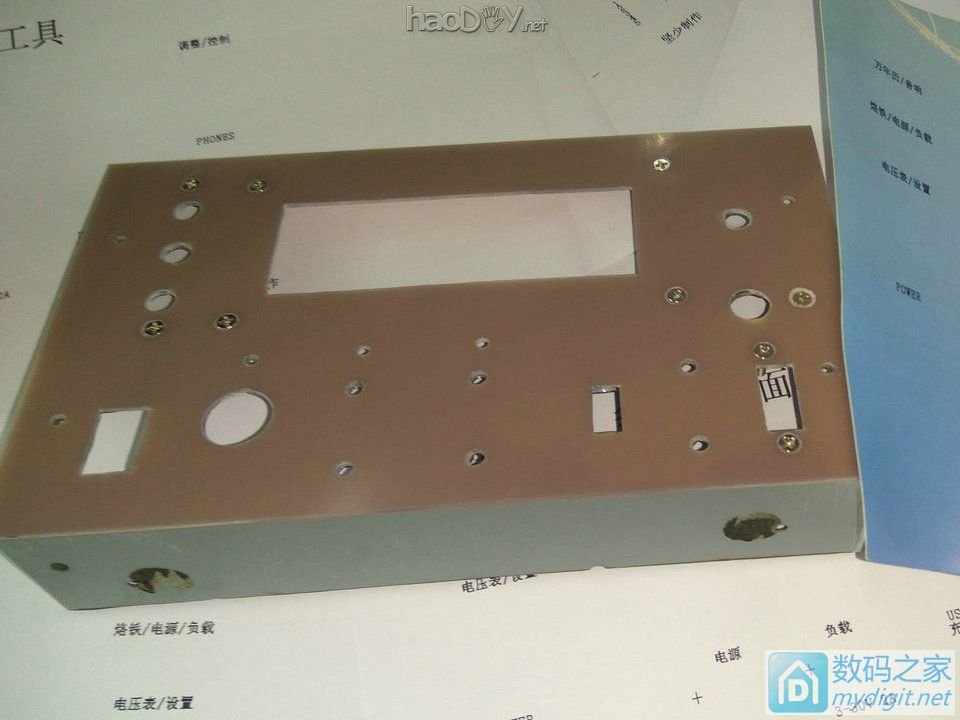

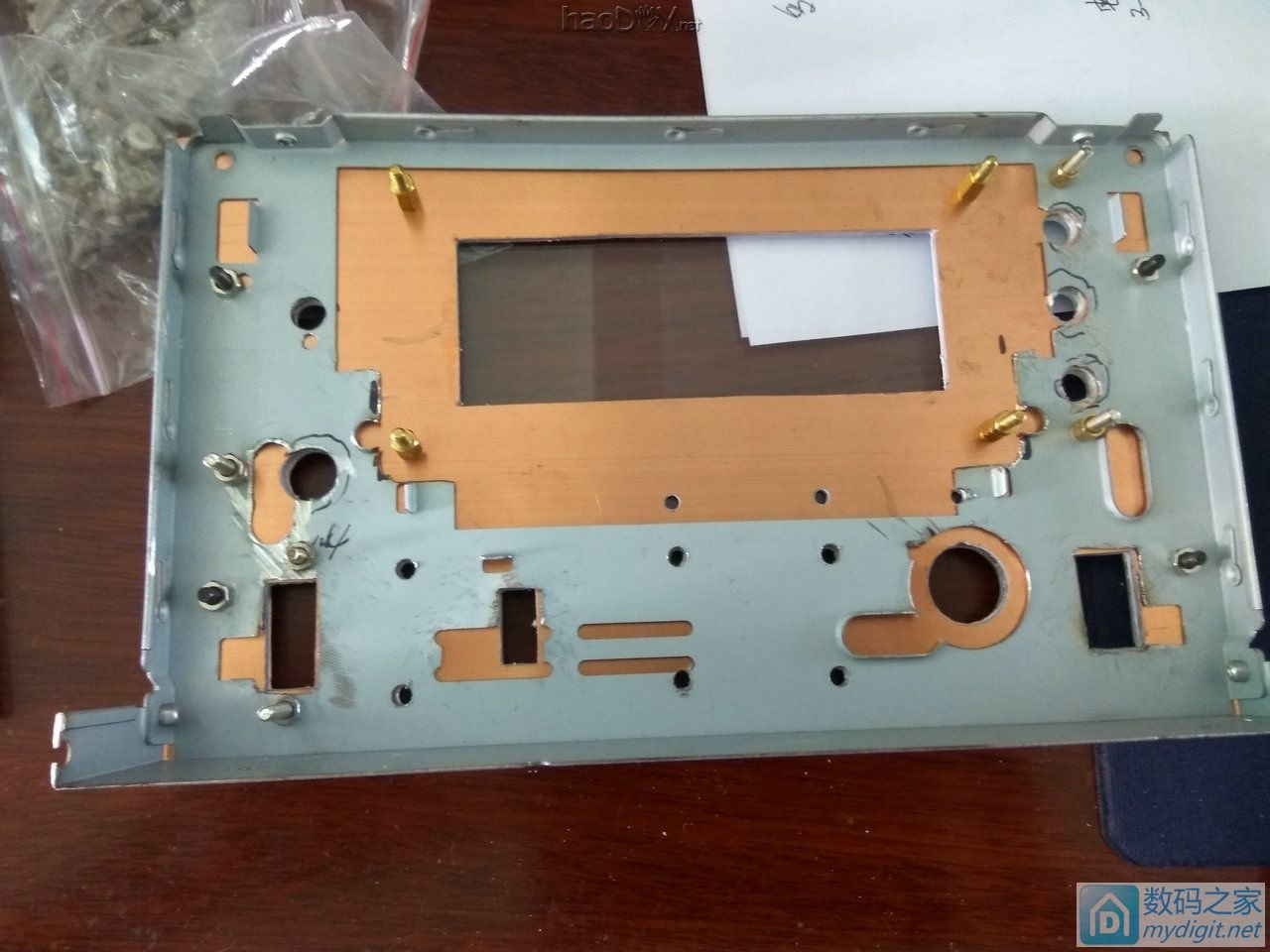

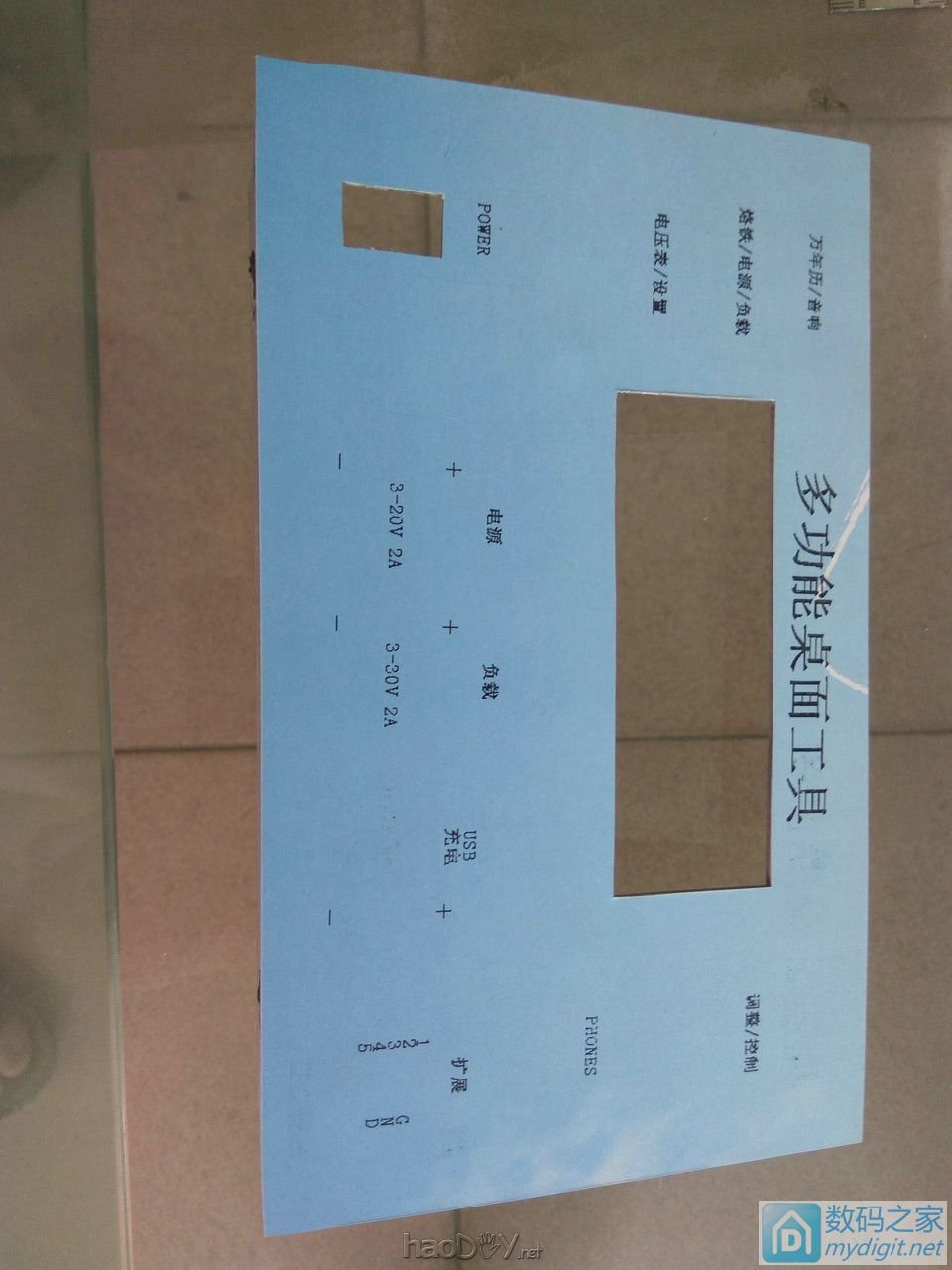

以下是面板的制作，用片PCB+纸+有机玻璃，  有机玻璃不够大，算了，能用就行了。

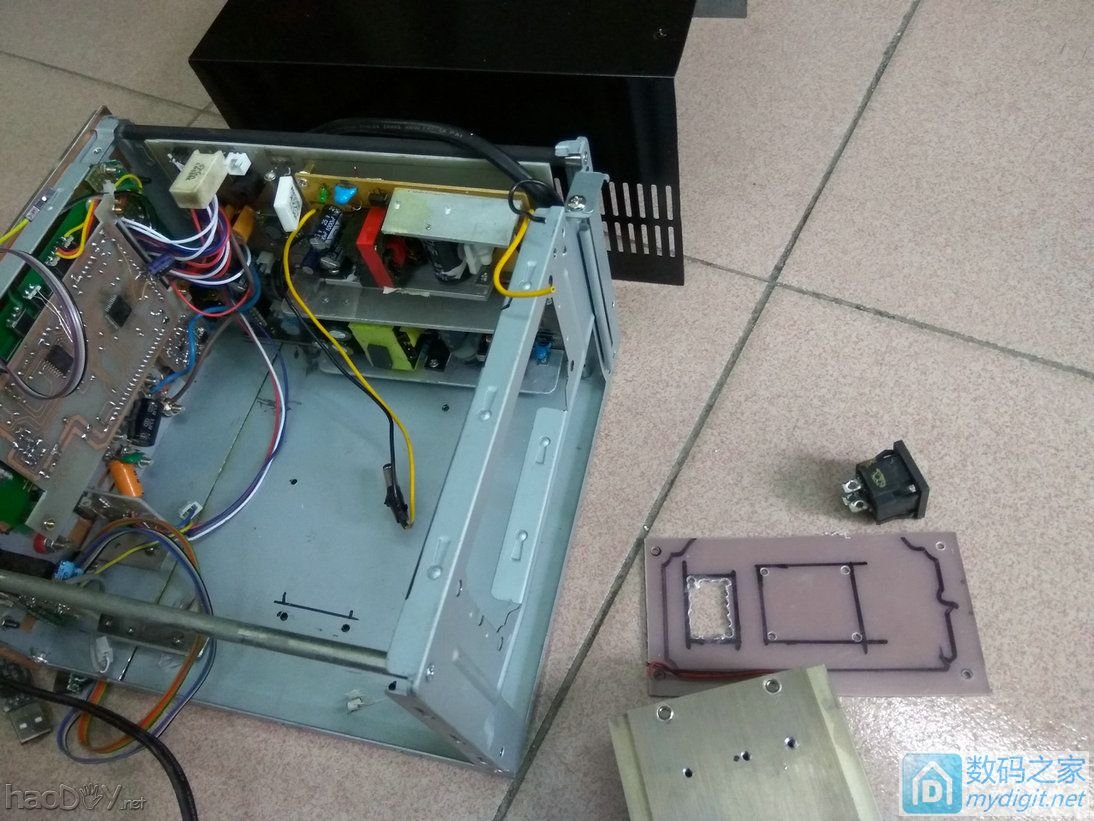

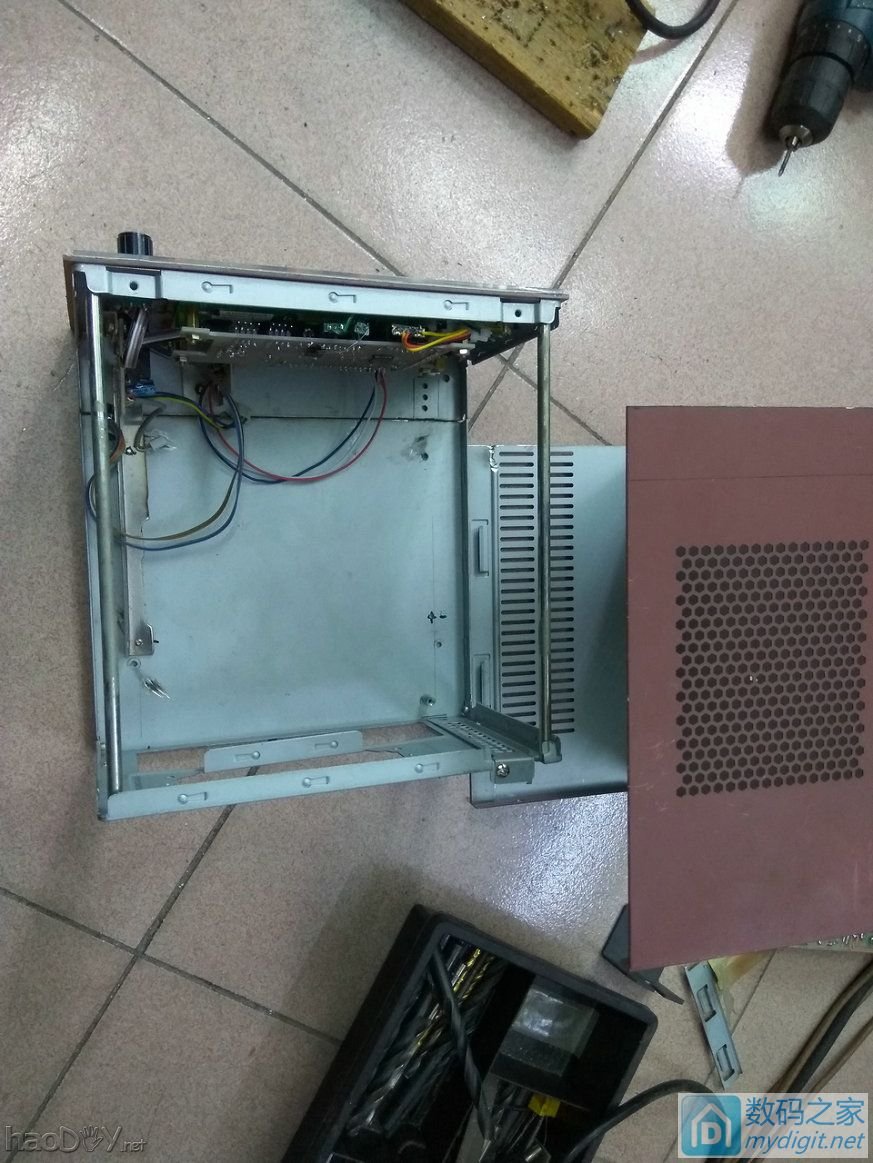

以下是机箱的处理。

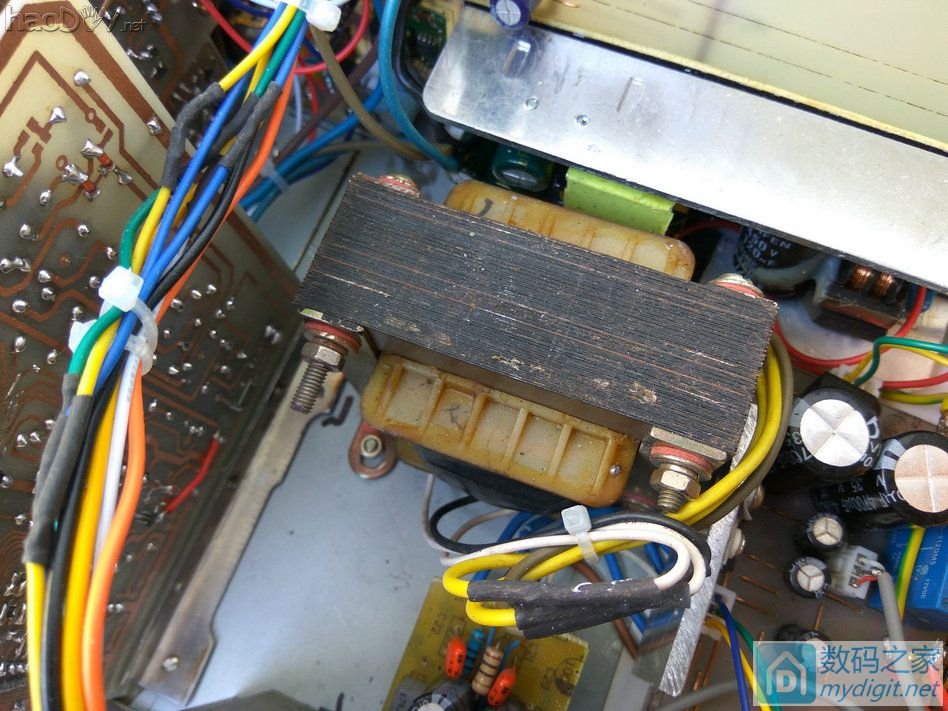

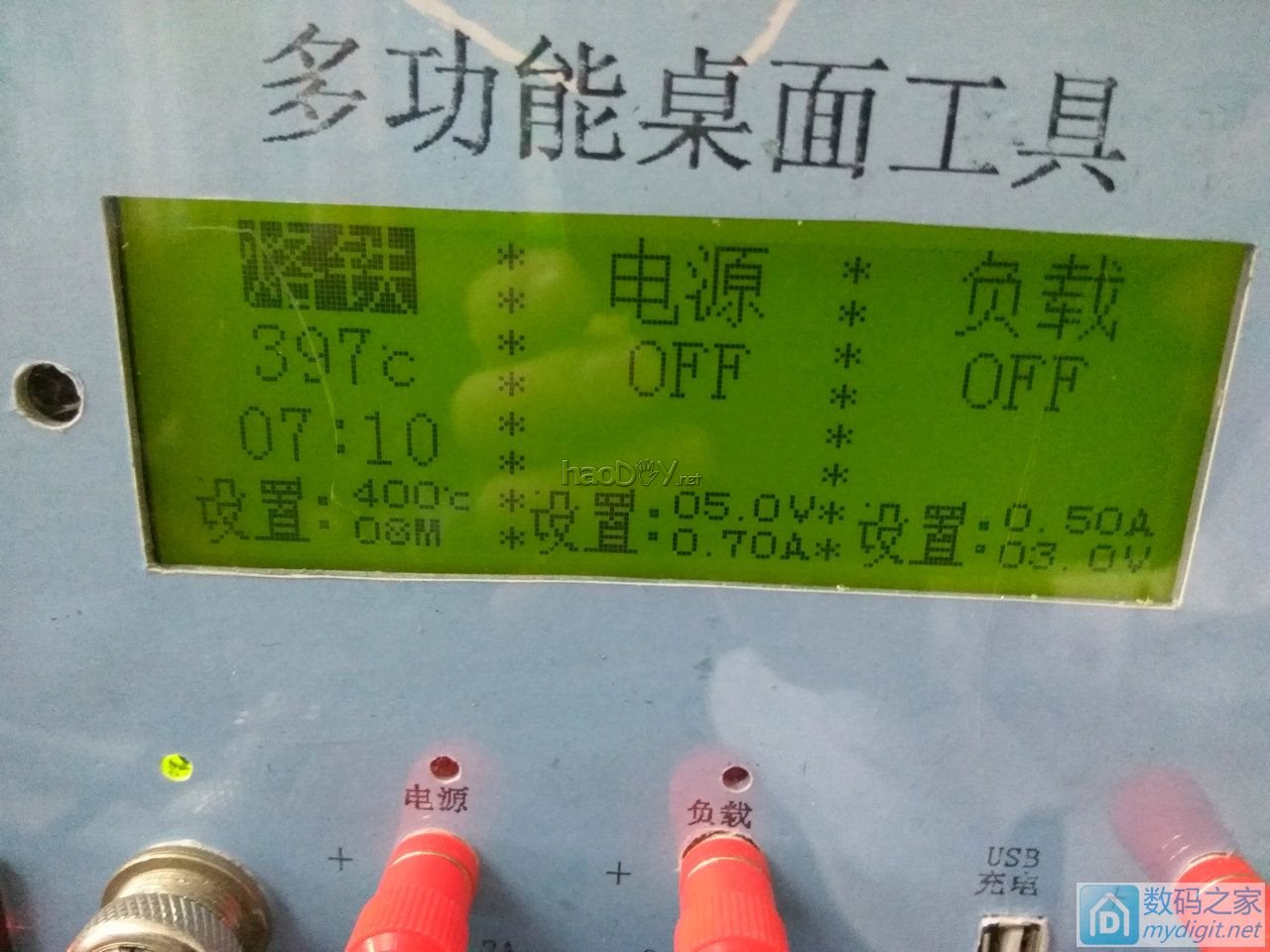

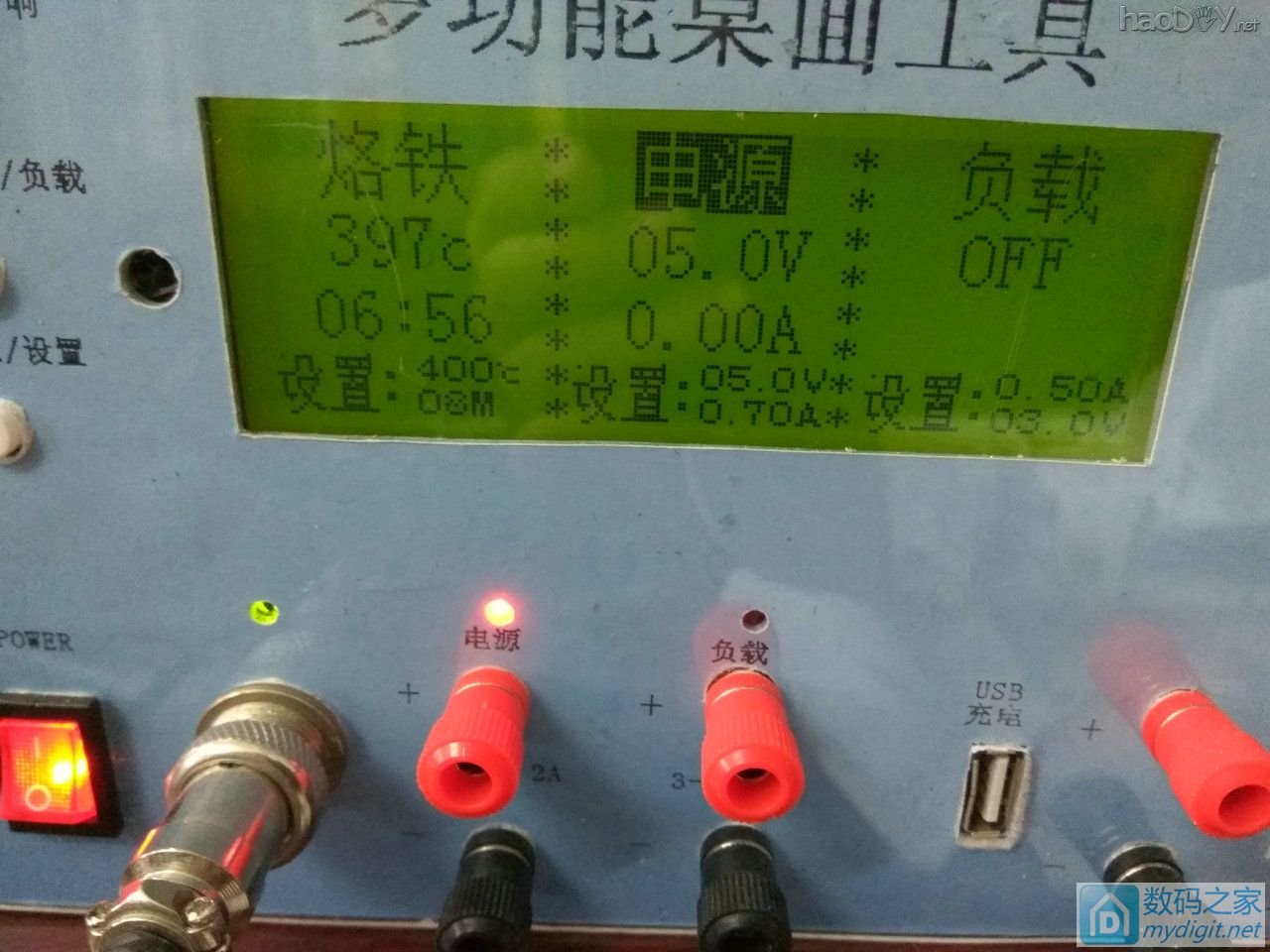

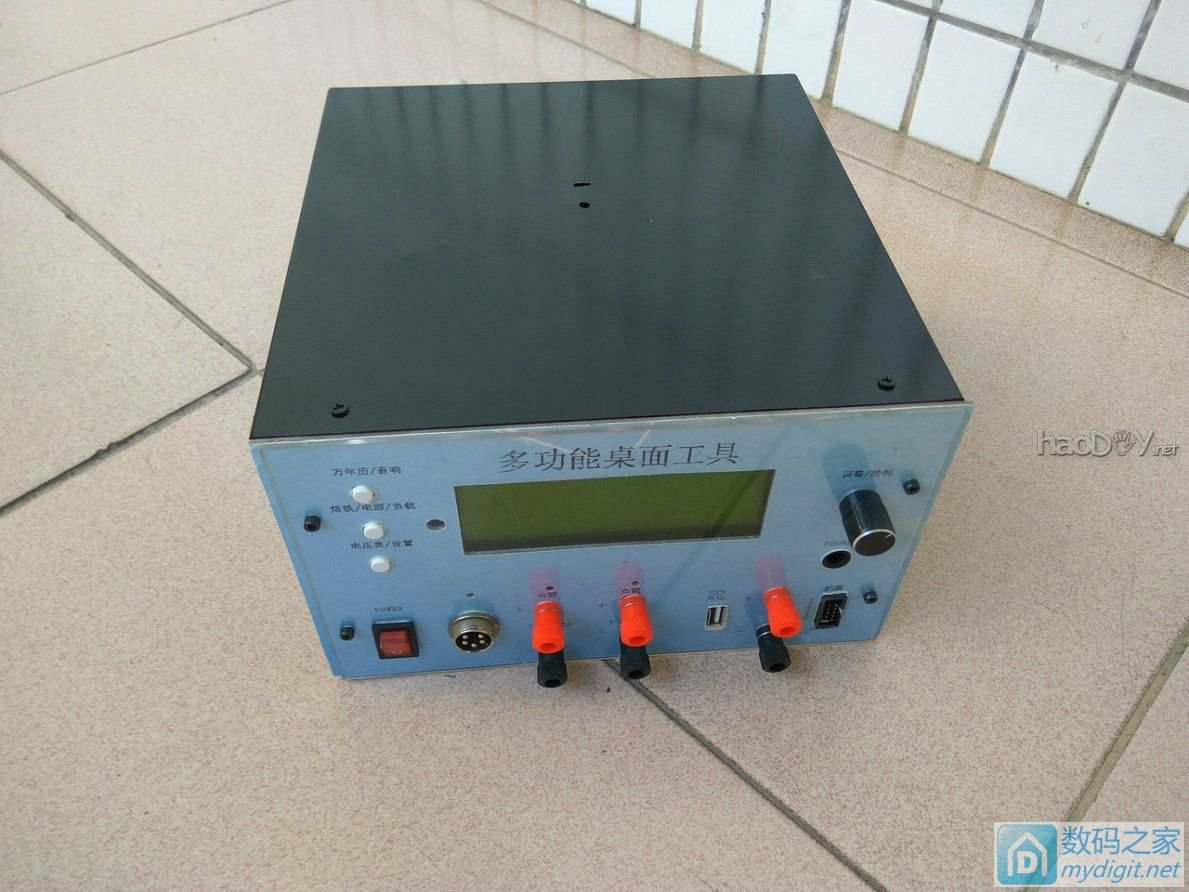

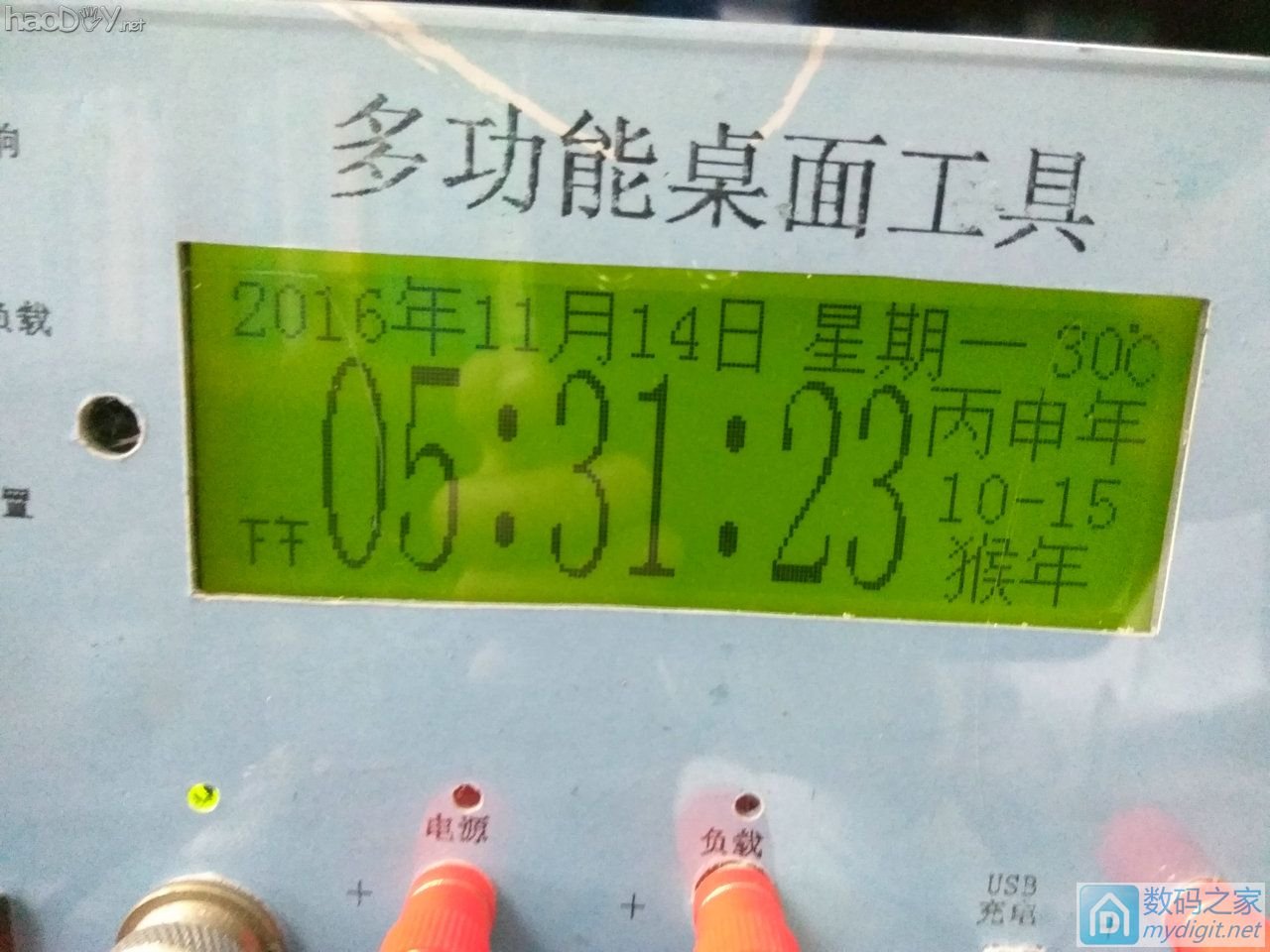

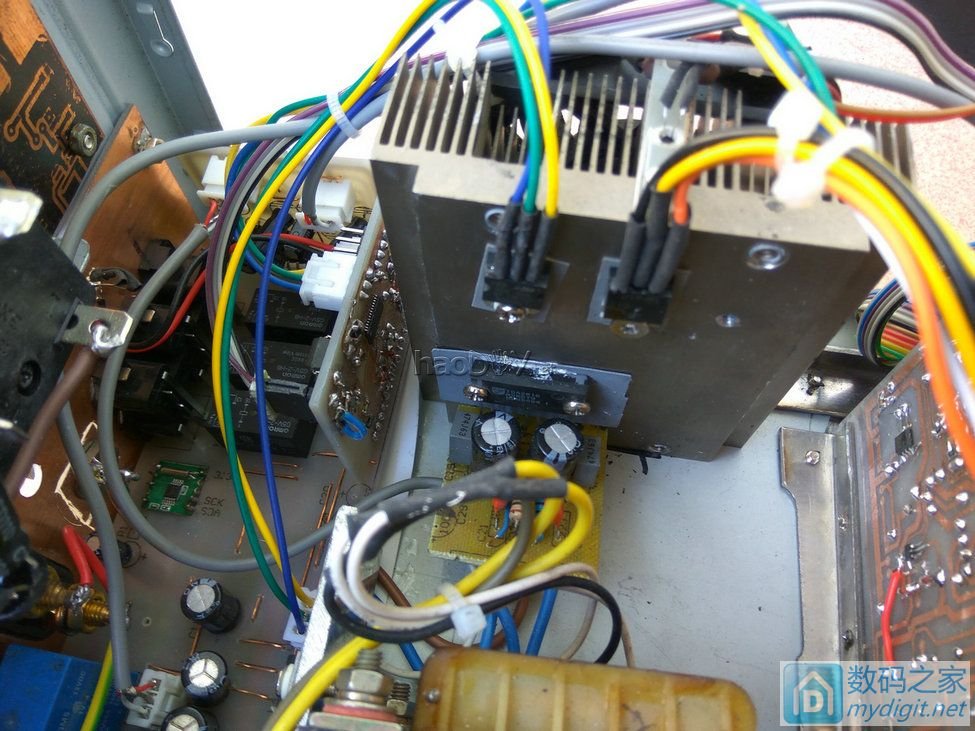

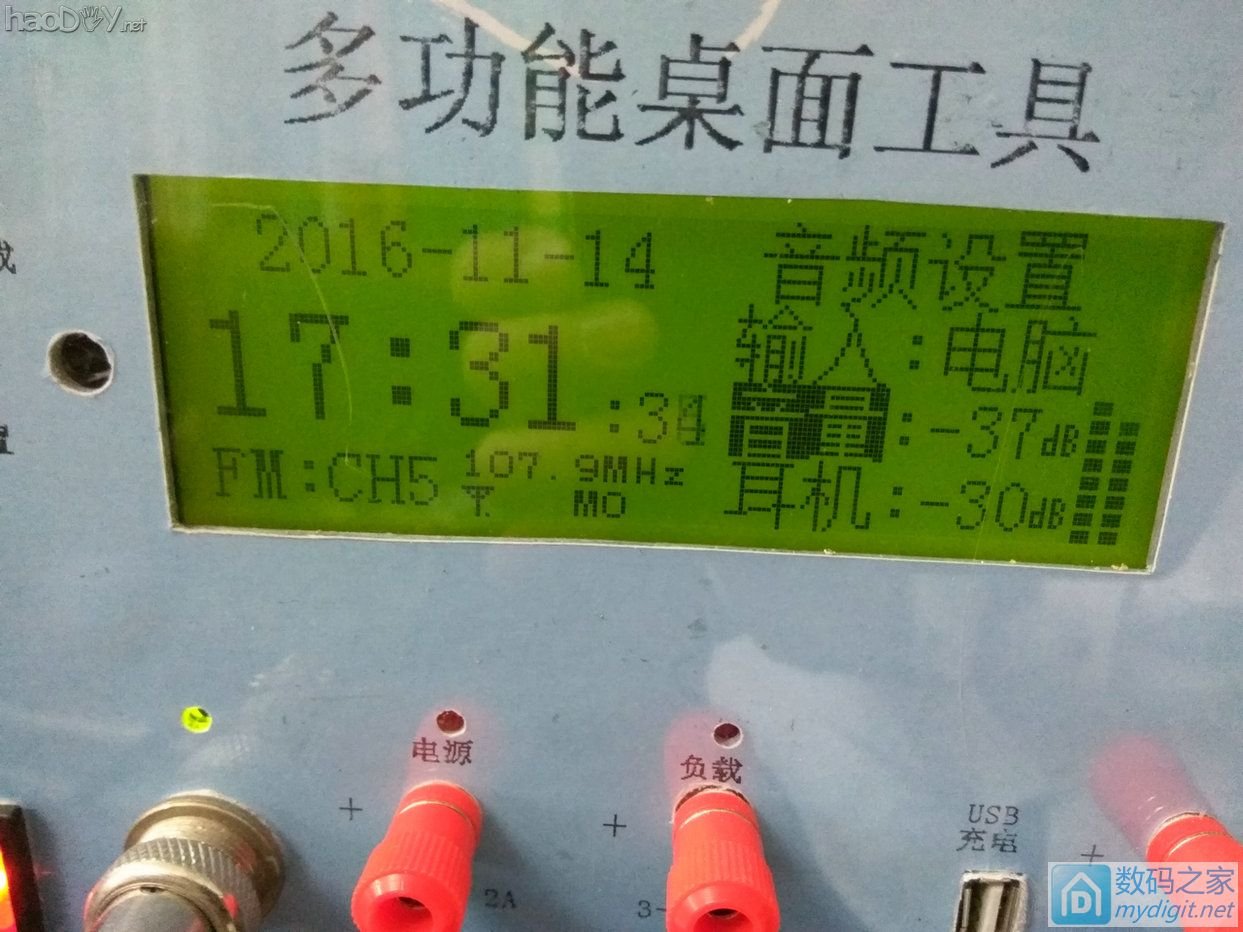

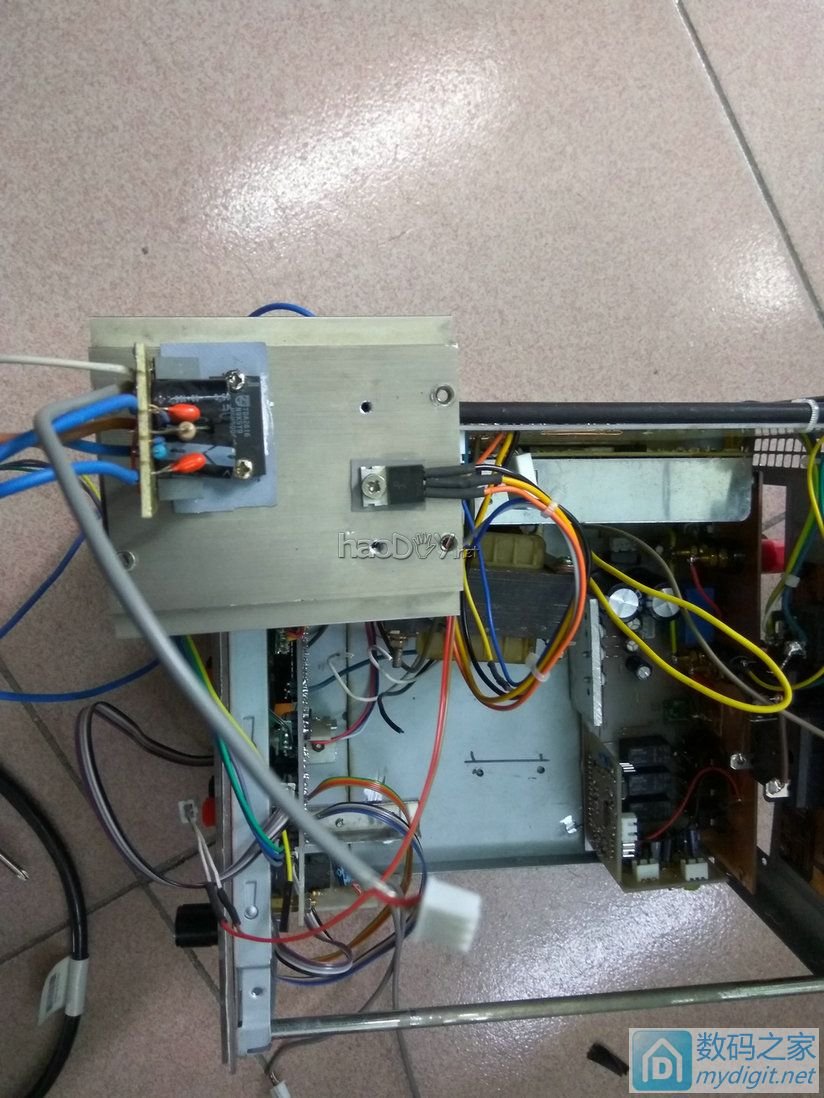

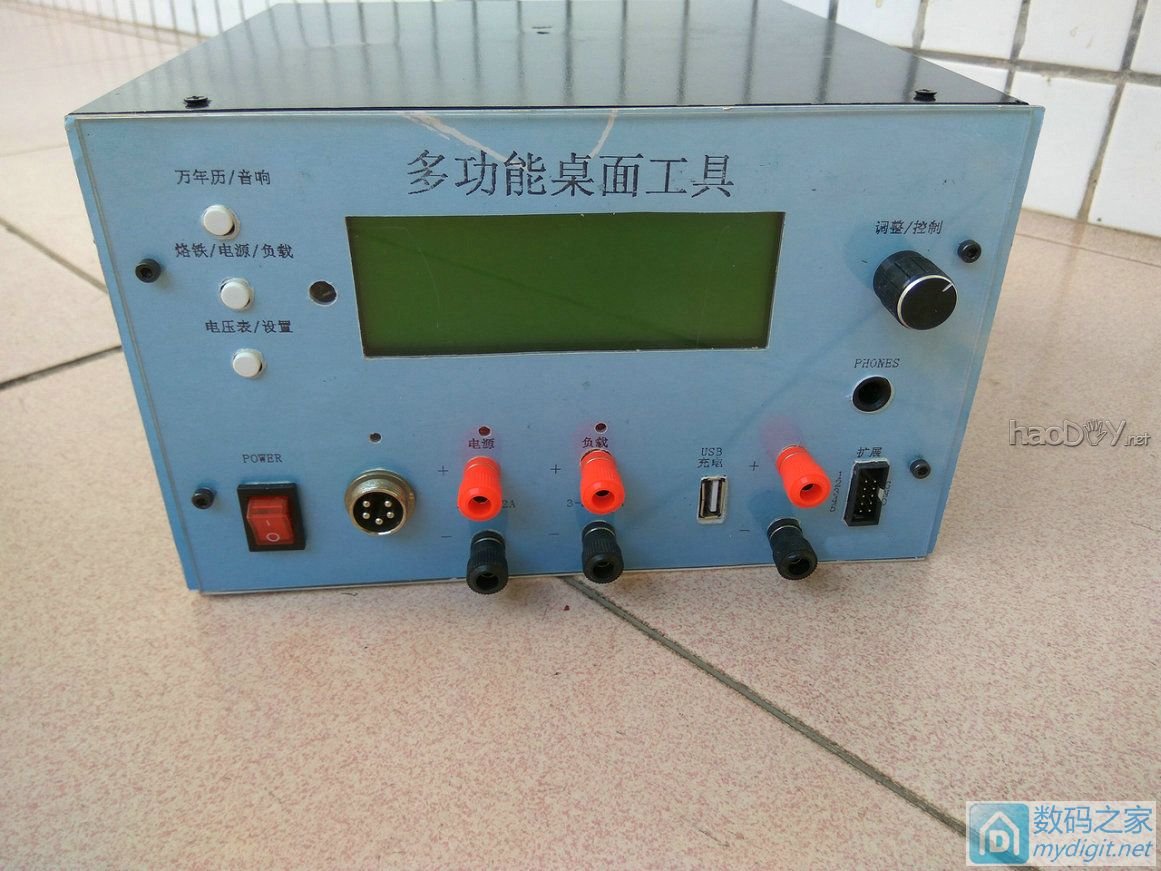

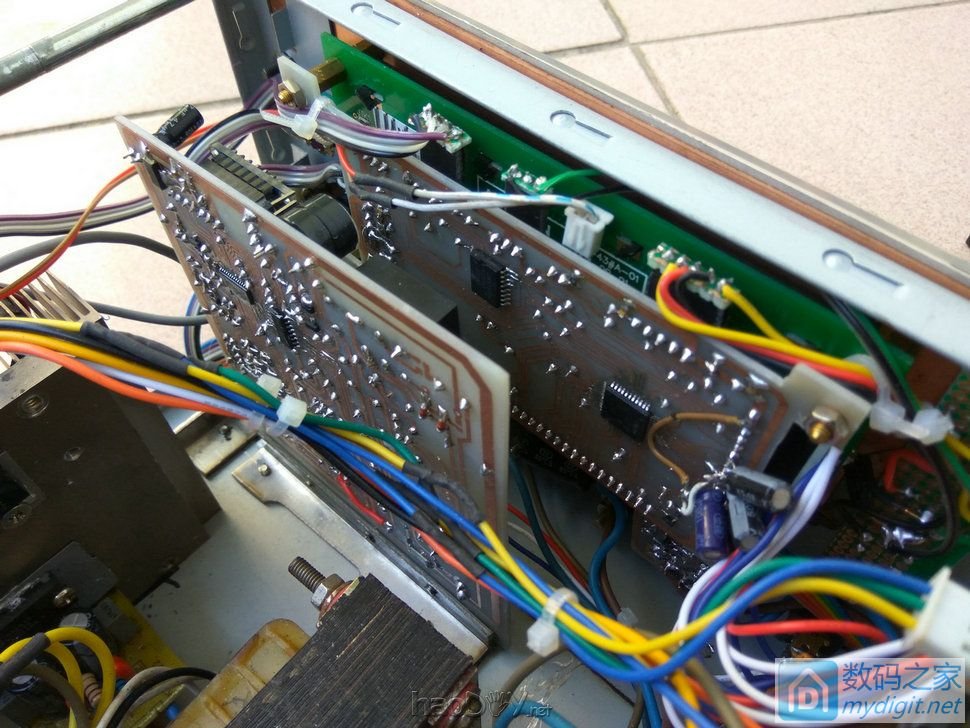

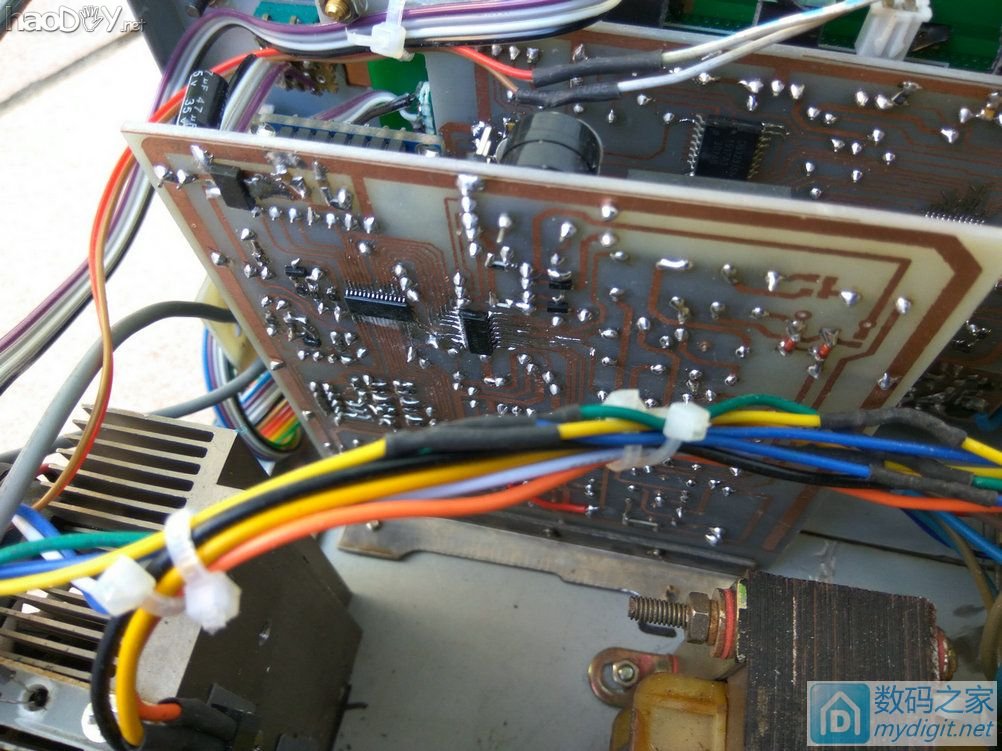

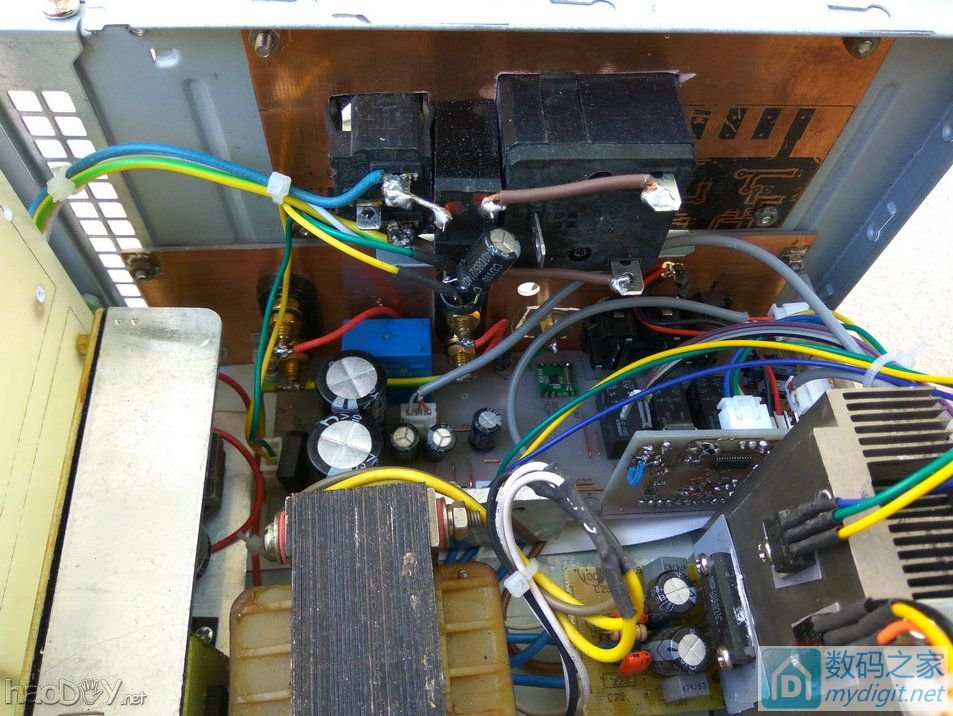

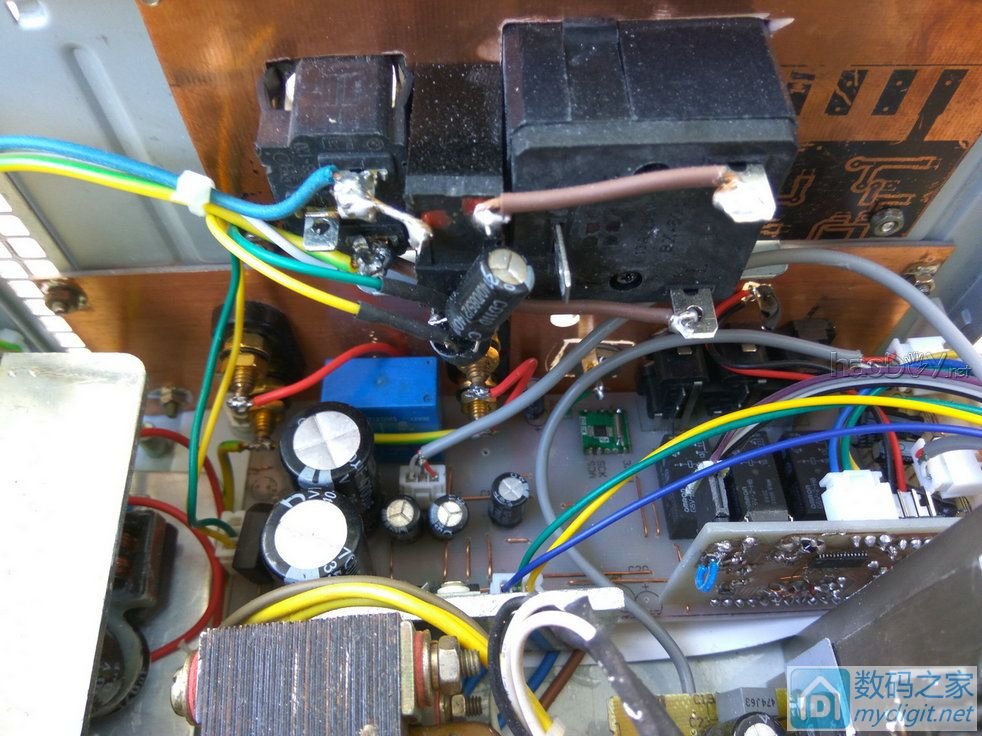

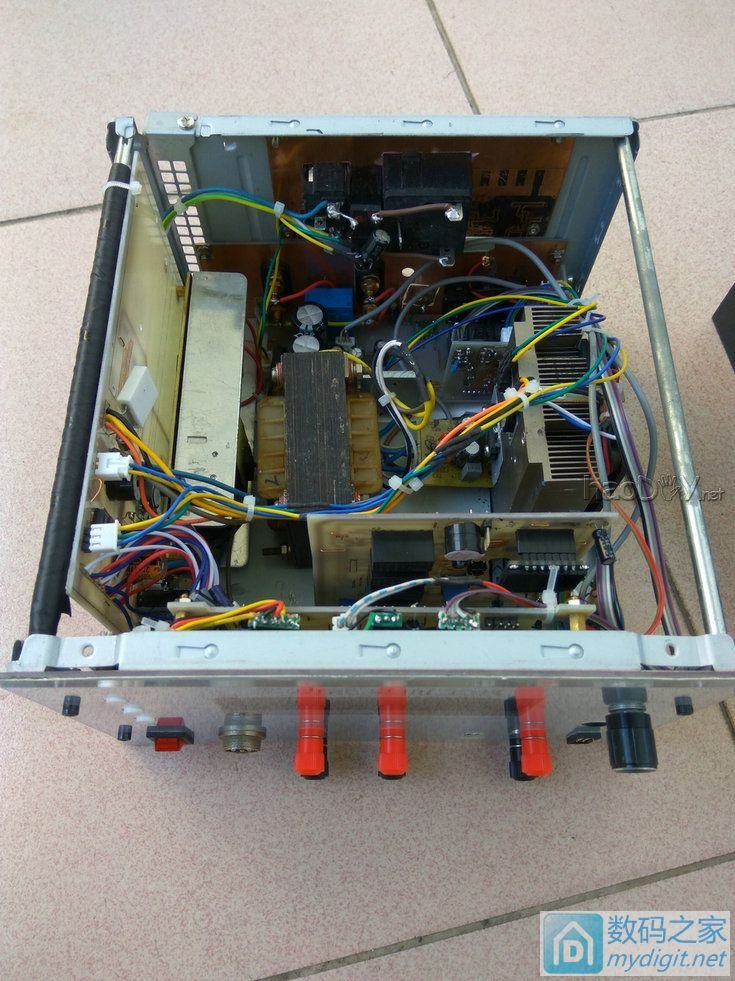

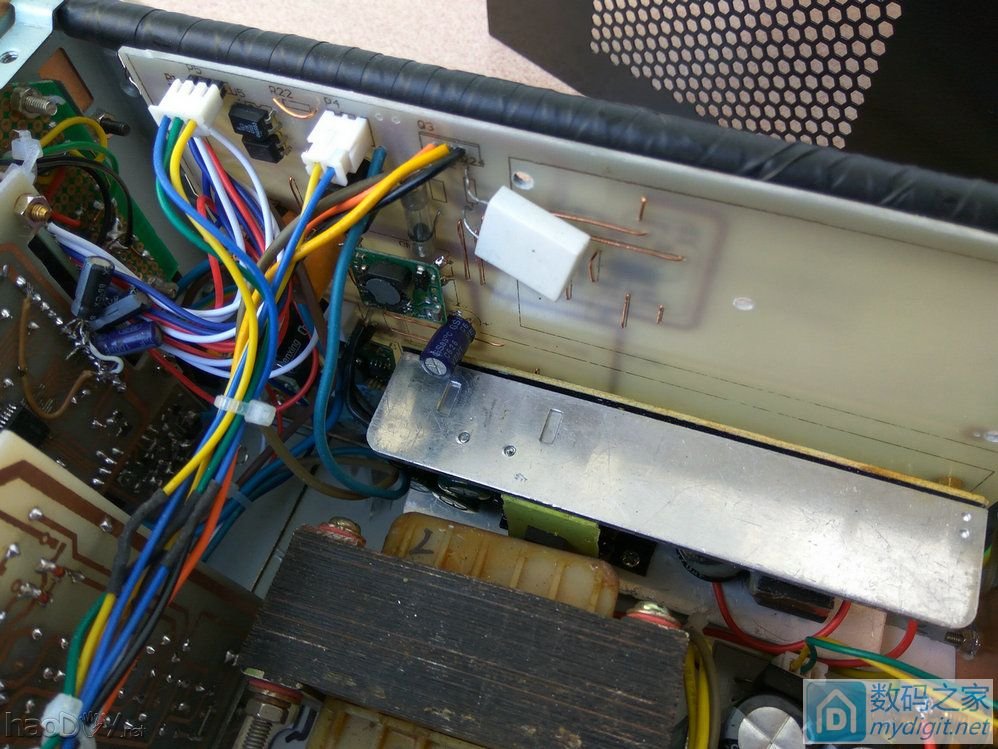

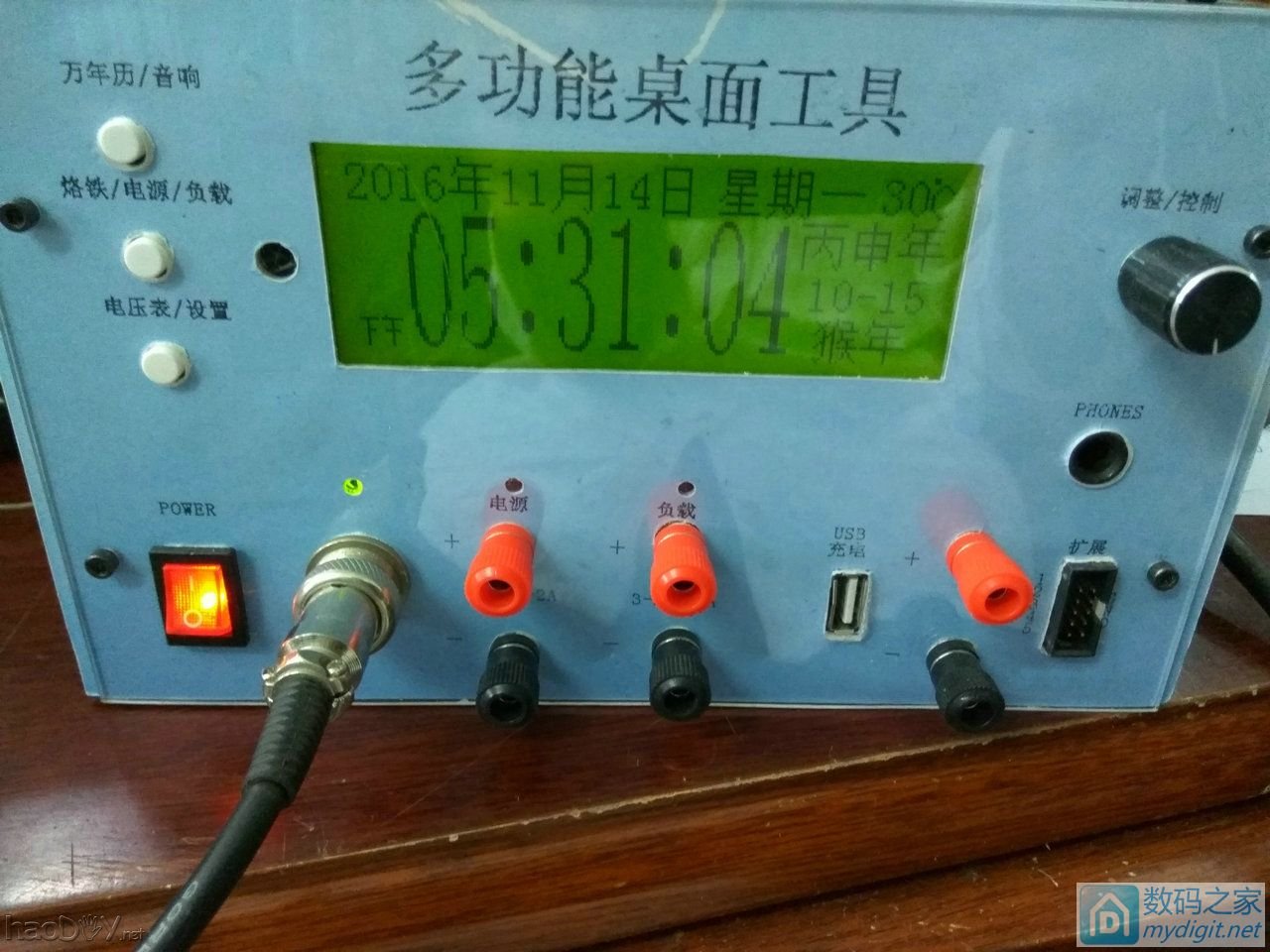

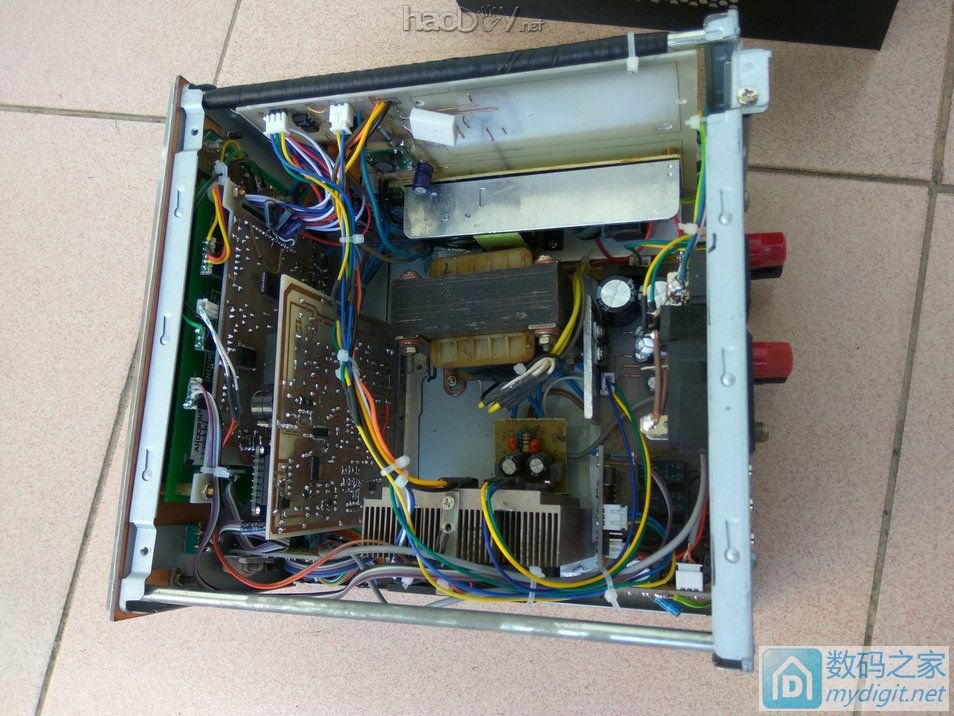

机箱加工图片   把外壳喷成黑色。  这是音响部份   功放板及负载的功率管接在散热板，背面有风扇，超过38度会启动风扇。  以下的PCB是万用电压表的PCB，采用STC15W408AS，由于手头上的元件是普通元件，没有高精度的元件，所以万用电压表部份还在修改编写中，由于本制作是采用模块式的，制作好后接上时钟板就行了。   以下是成品    以下是内部图片（已把电压表板装入去试空间）     内部图       以下工作界面情况，万年历，带24节气及节日。   音频部份，有2路输入及FM收音，带功放音量及耳机音量，音响部份带遥控。  以下是烙铁，维修电源，假负载的界面   以下是多用表的界机，侧面是5路电压表，采用单片机的AD采集，方便日后制作。  设置界面及USB充电情况 (责任编辑：admin) |
