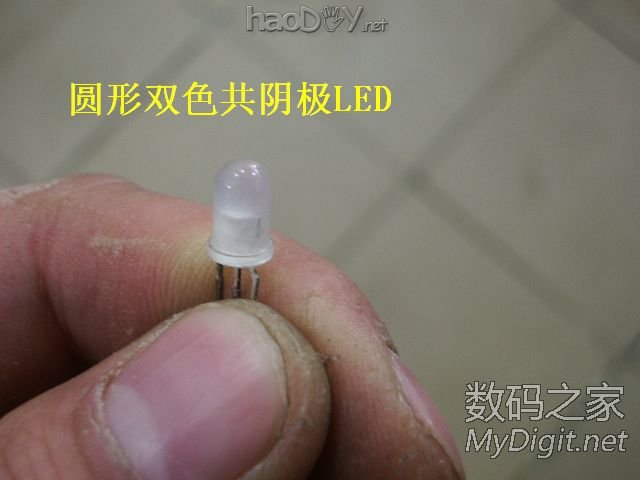

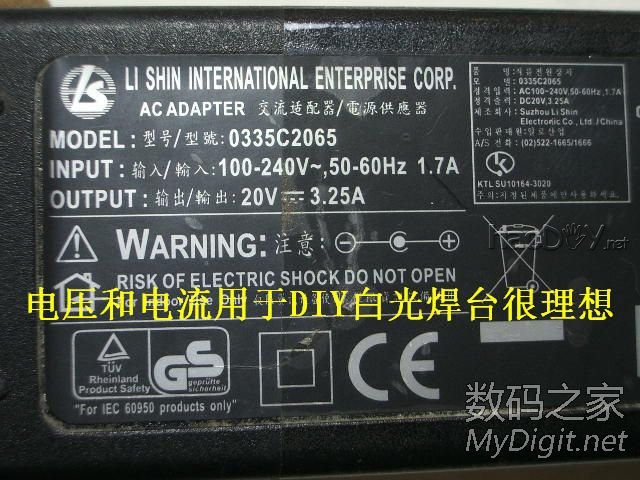

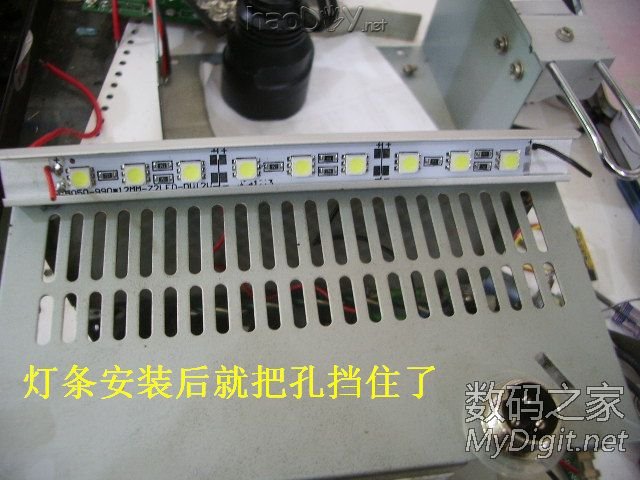

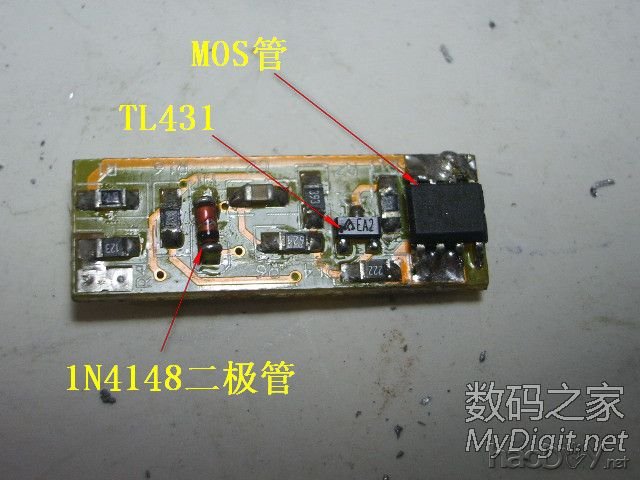

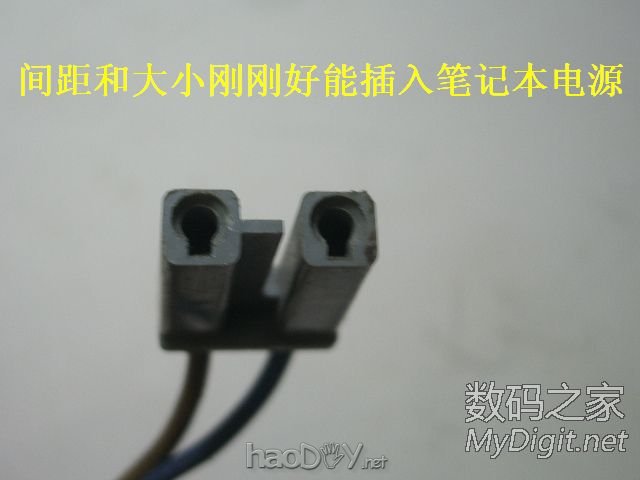

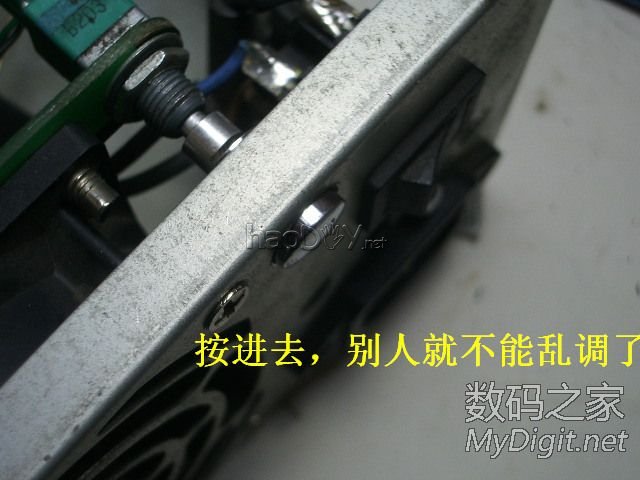

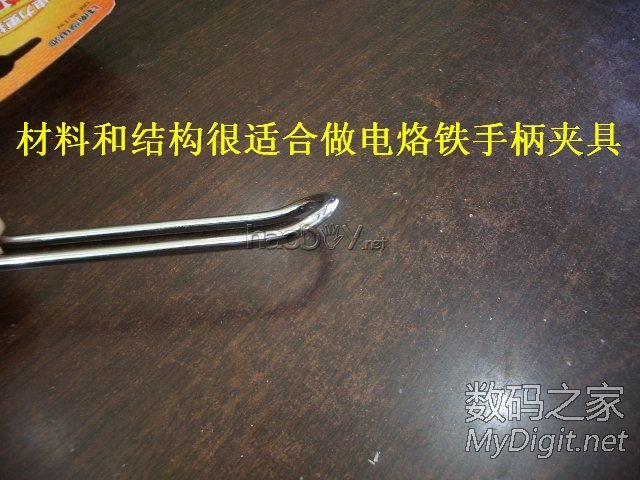

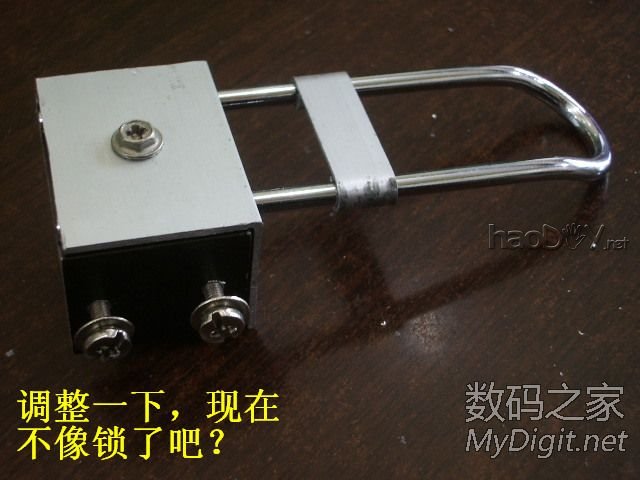

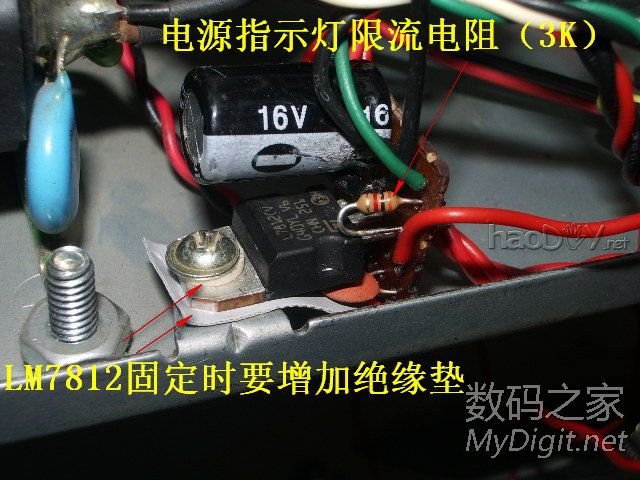

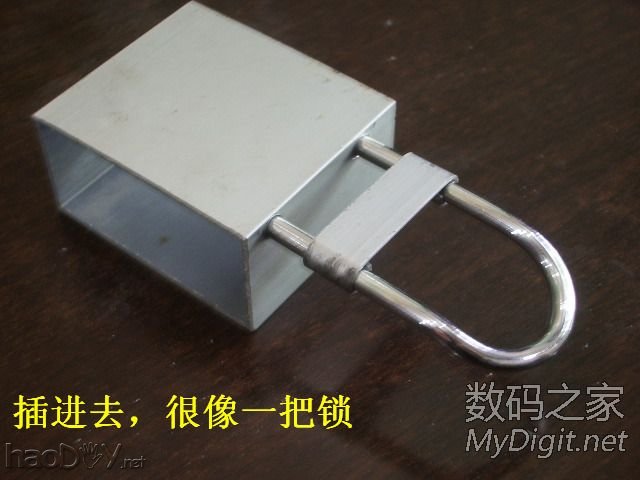

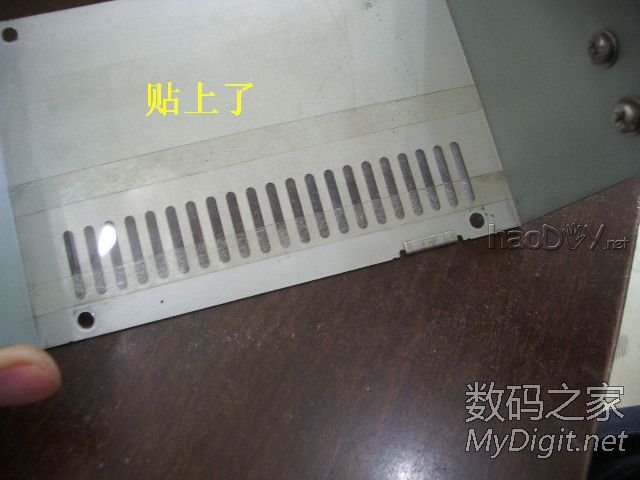

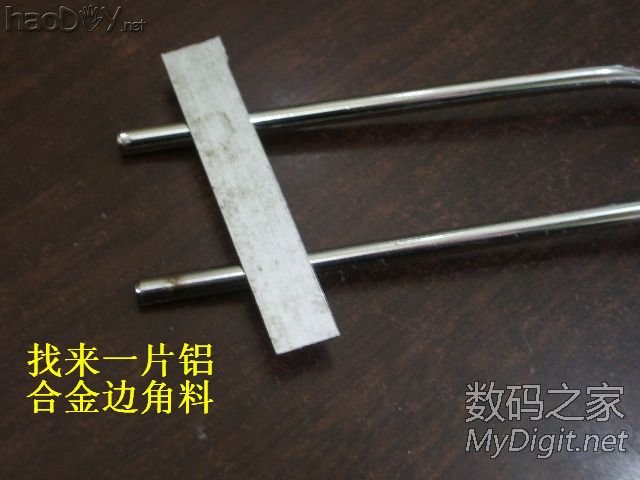

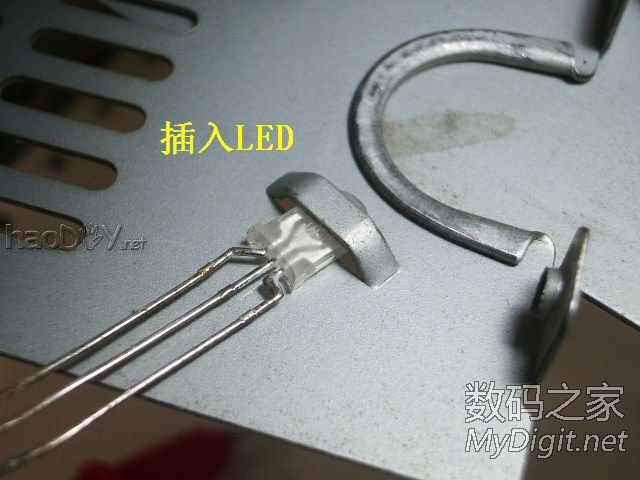

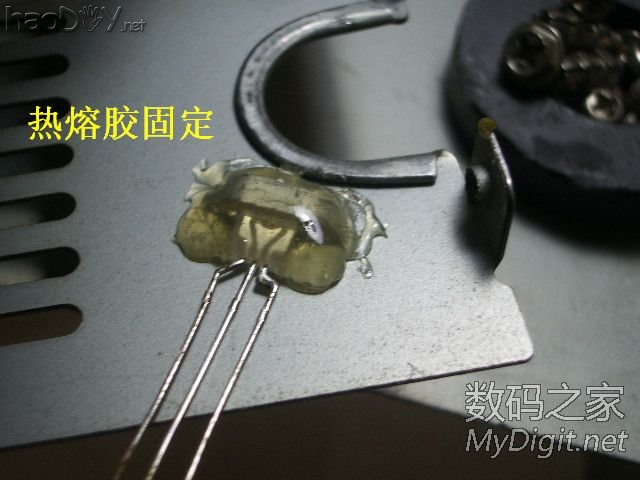

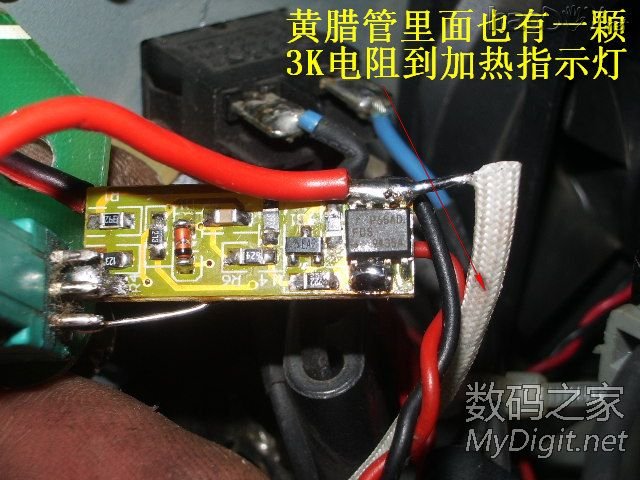

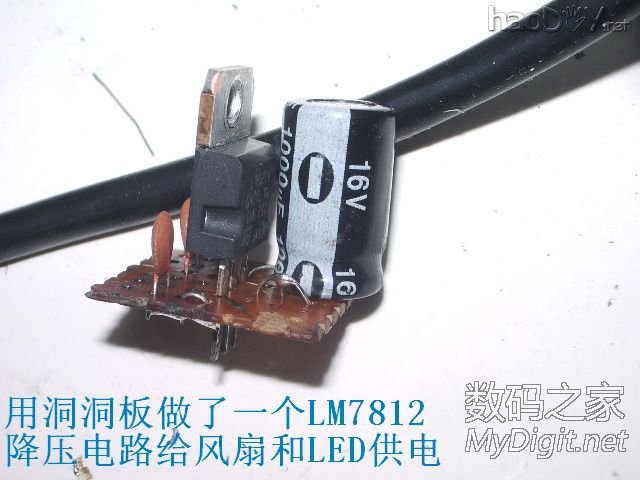

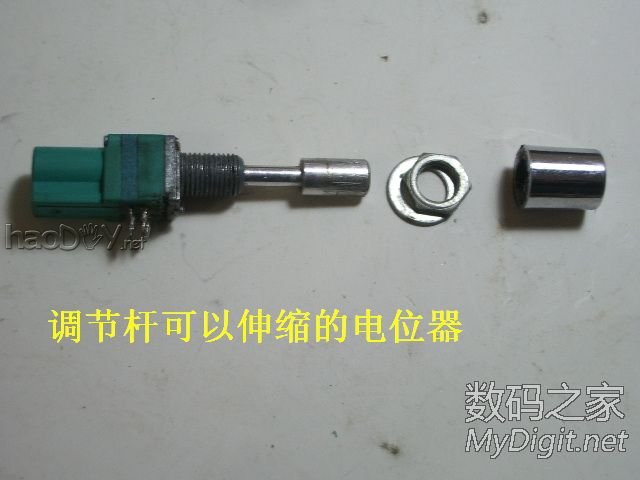

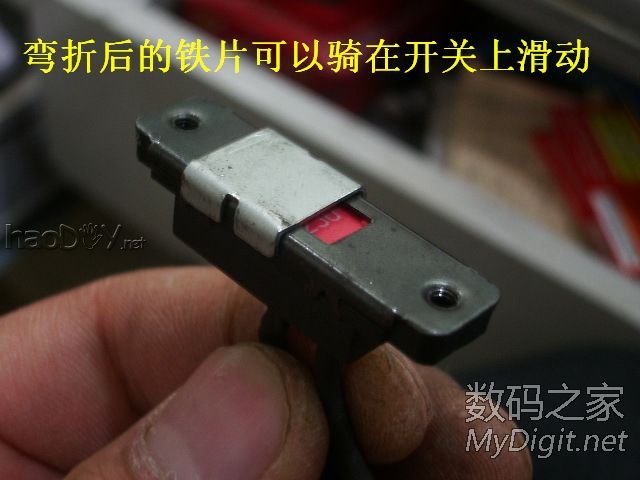

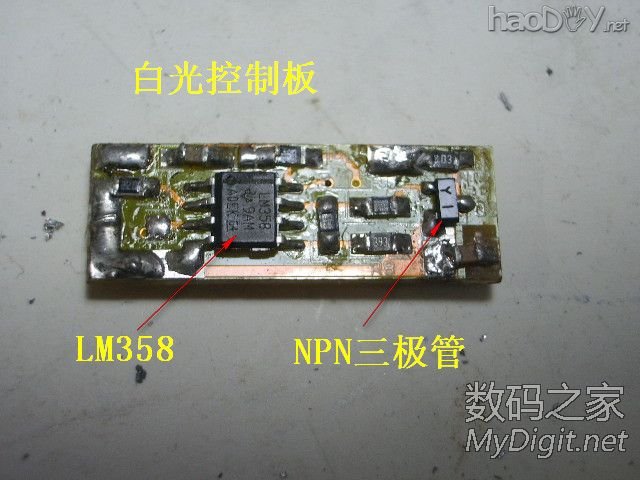

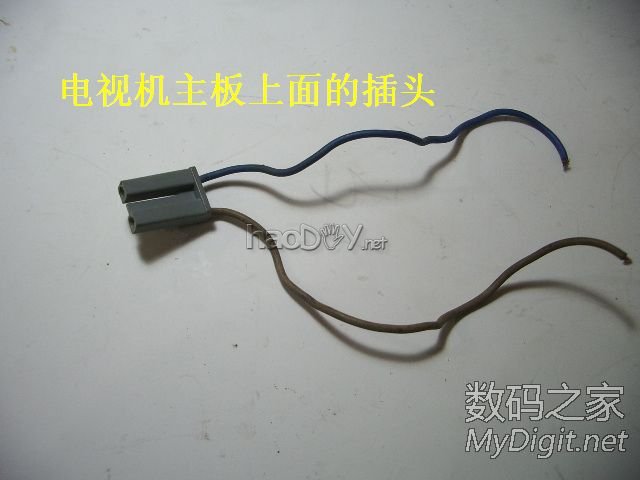

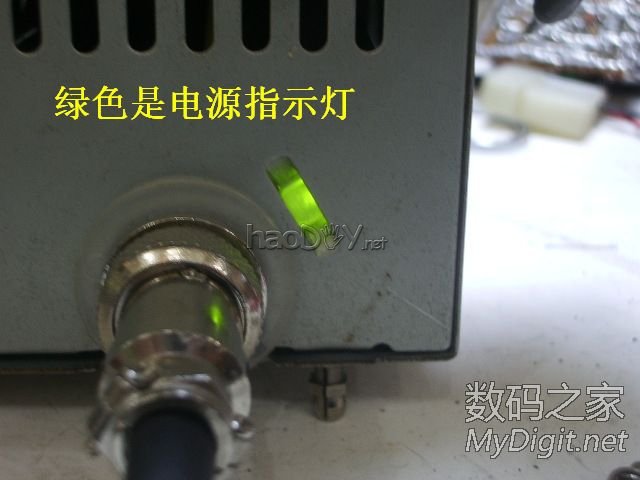

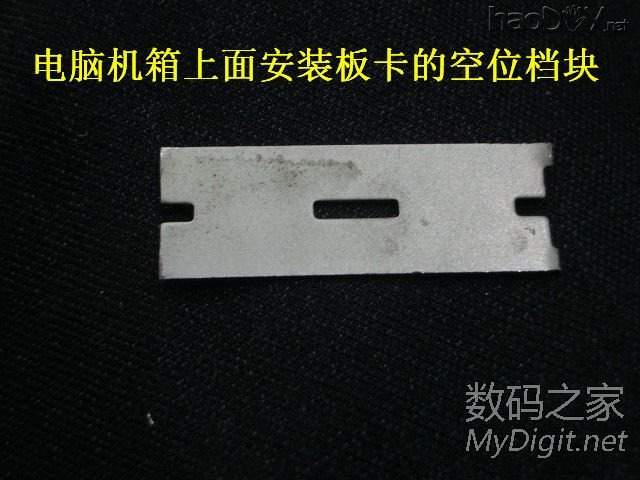

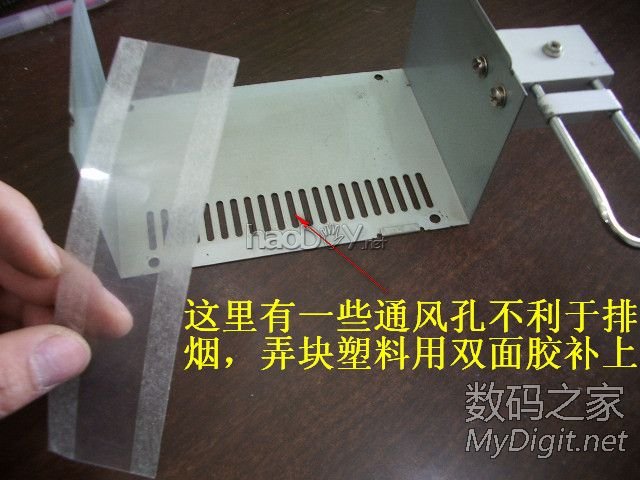

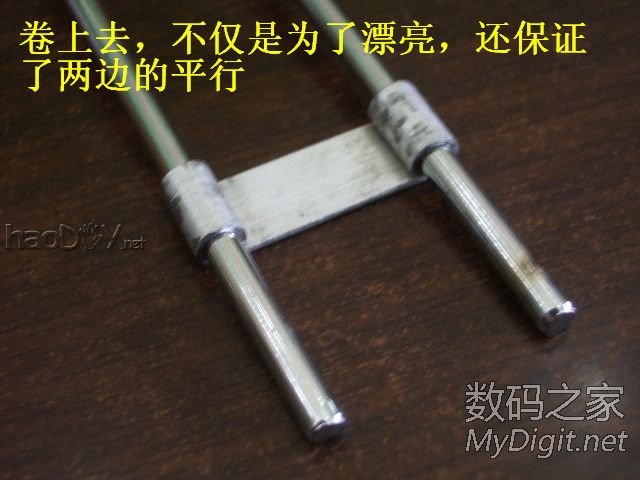

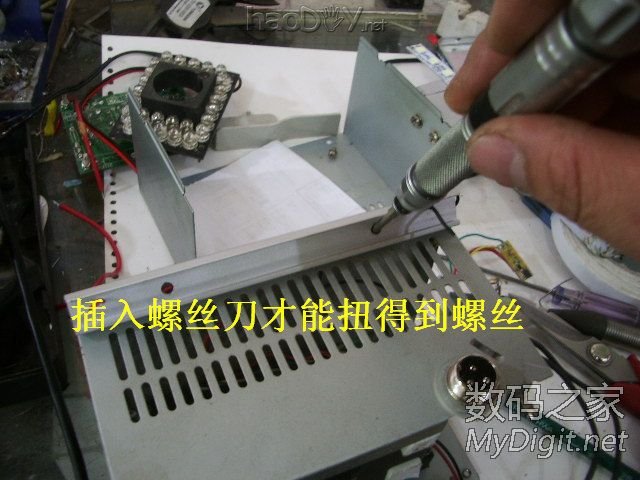

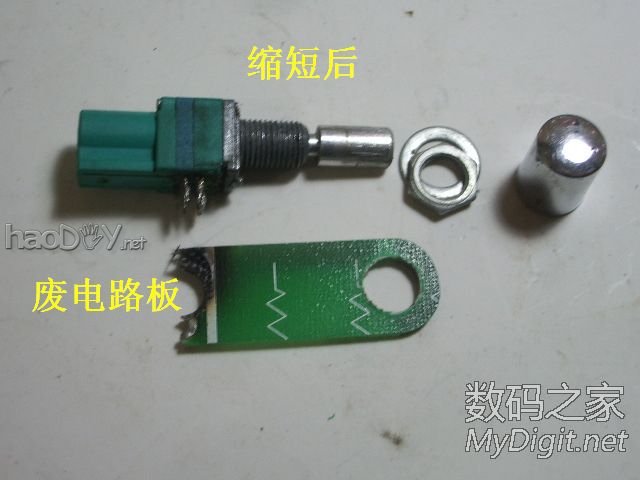

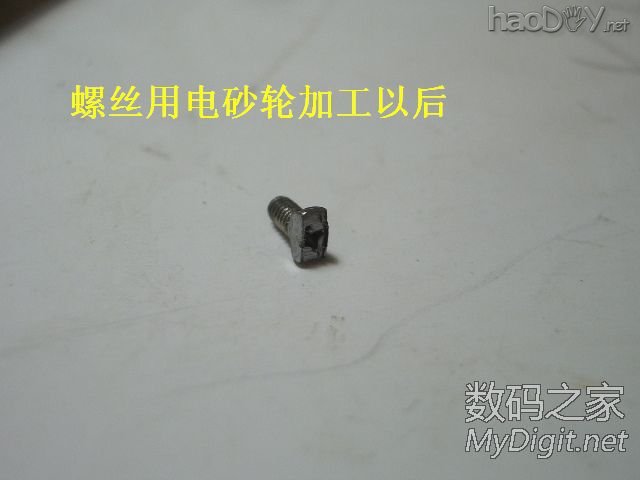

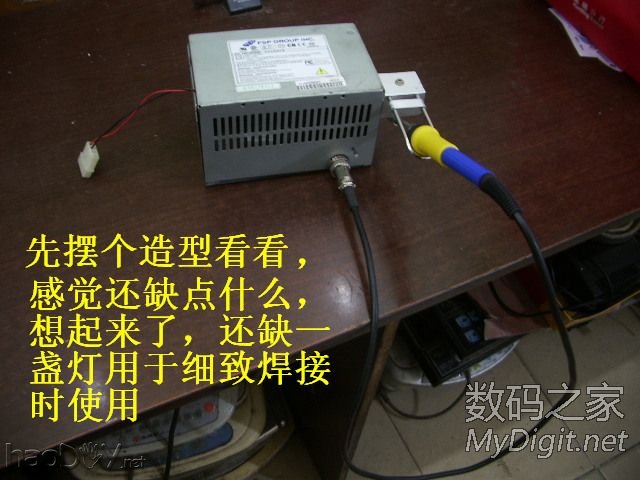

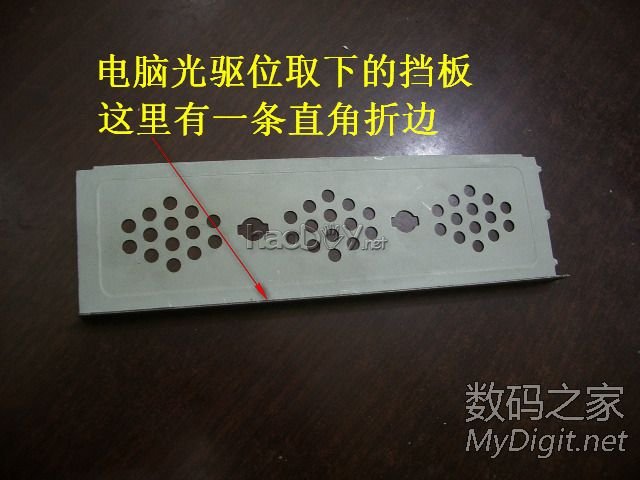

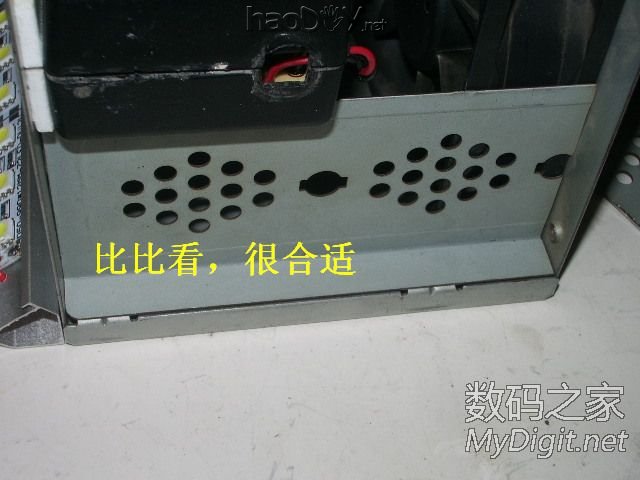

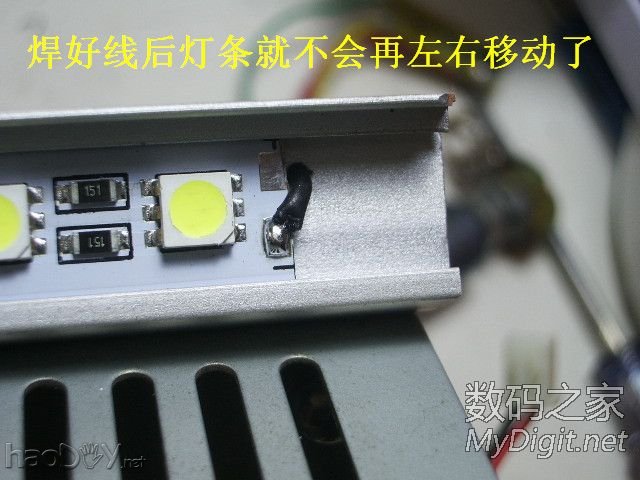

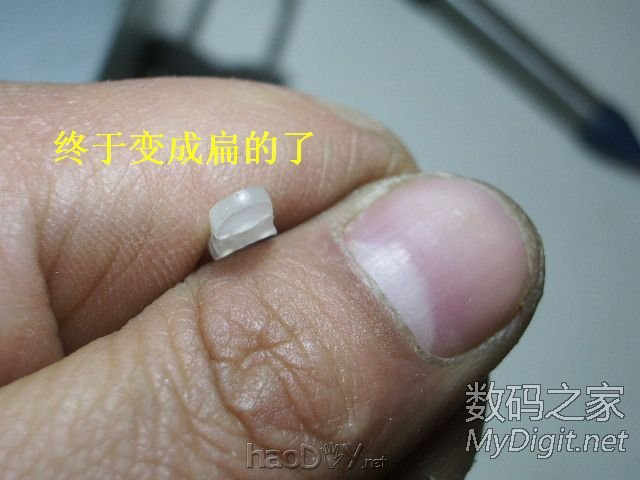

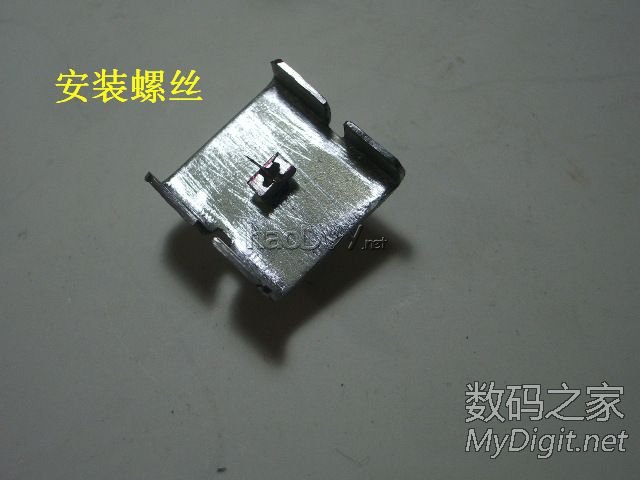

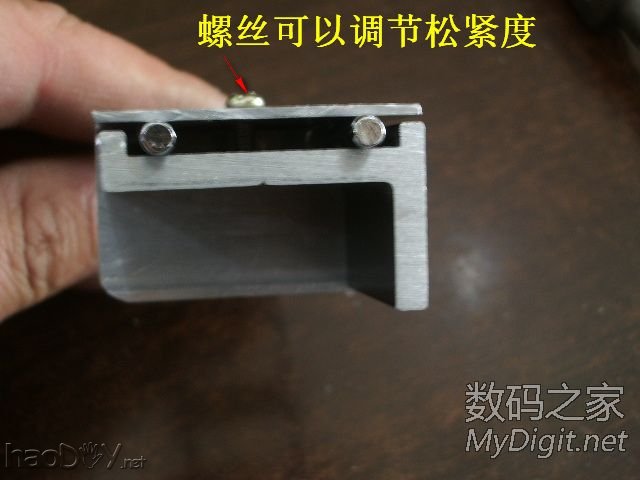

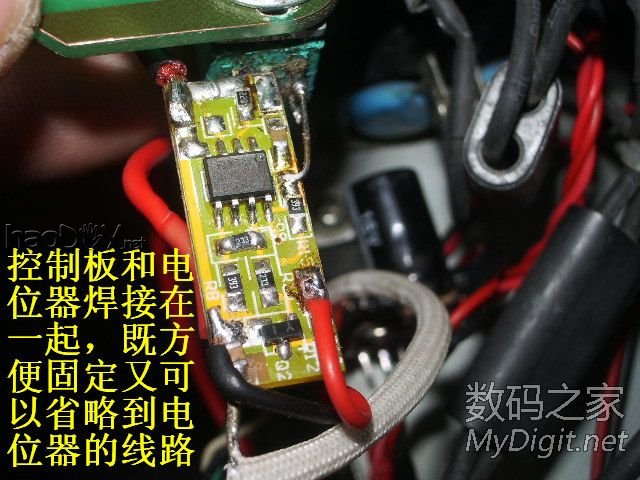

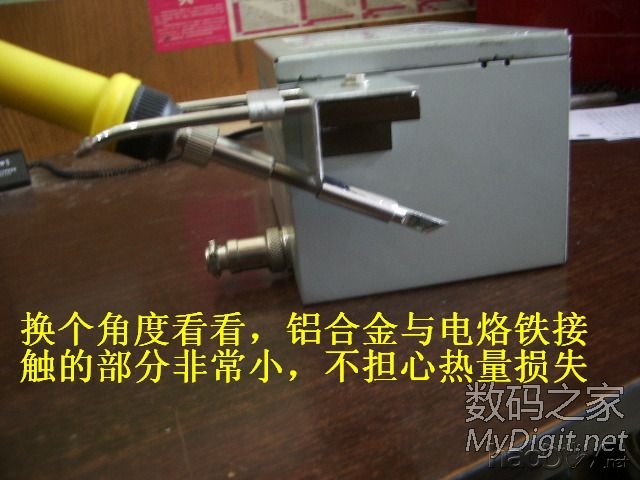

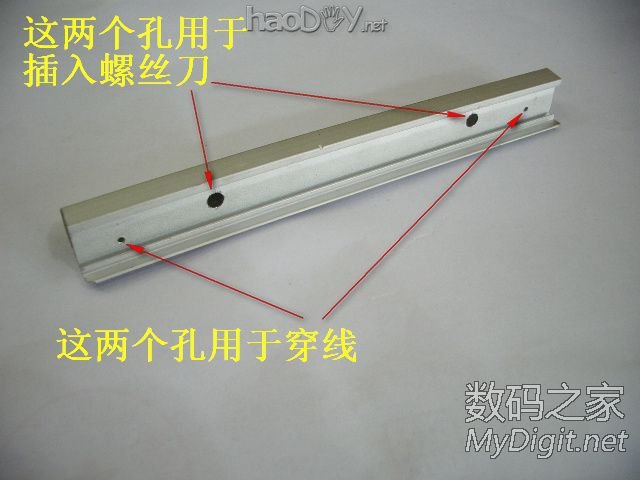

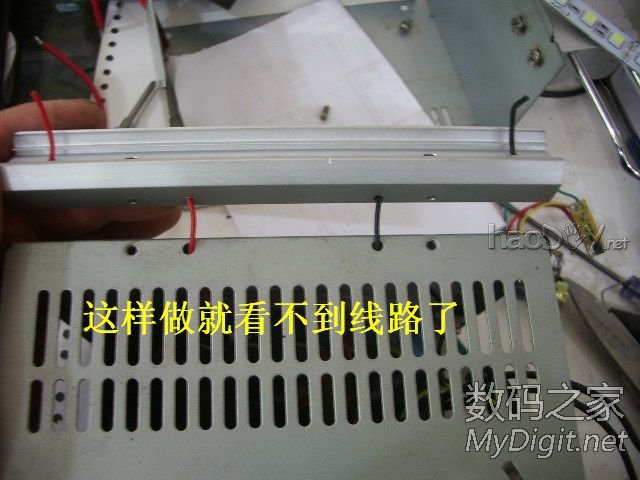

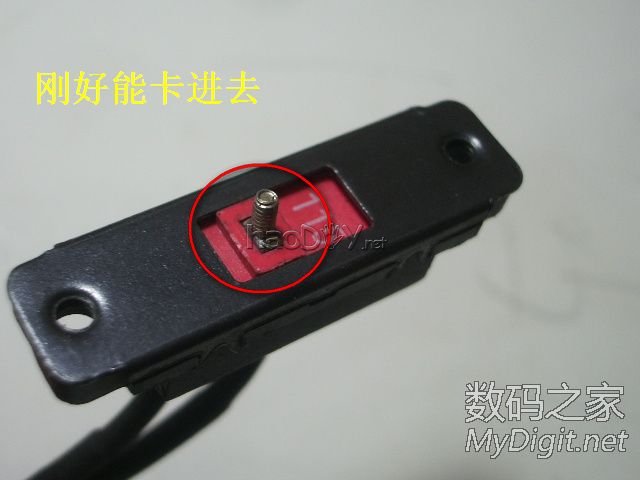

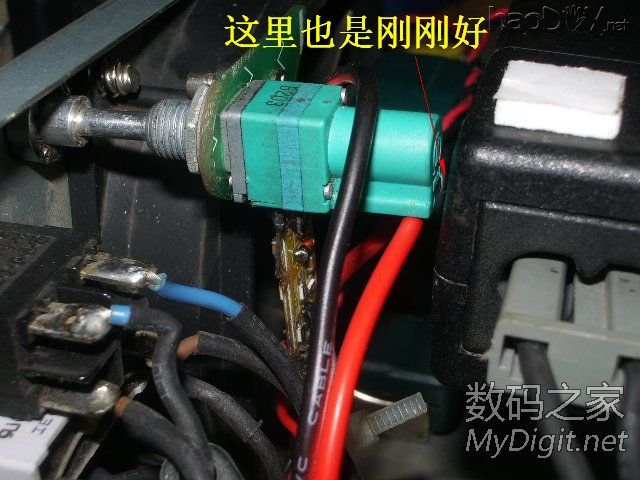

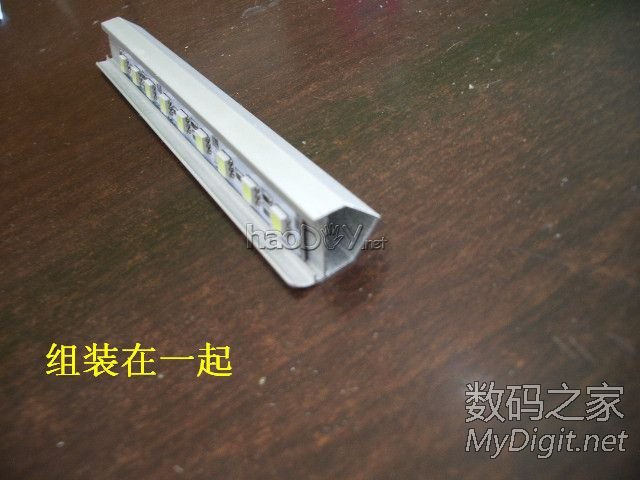

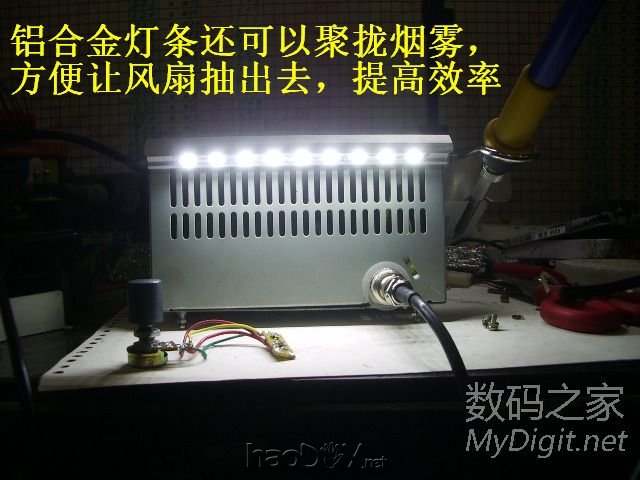

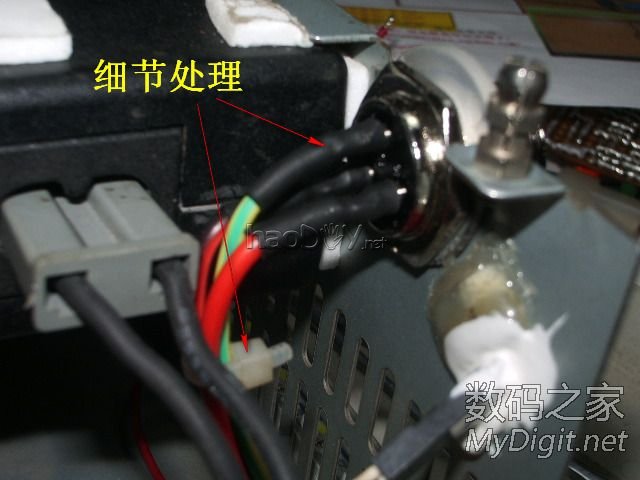

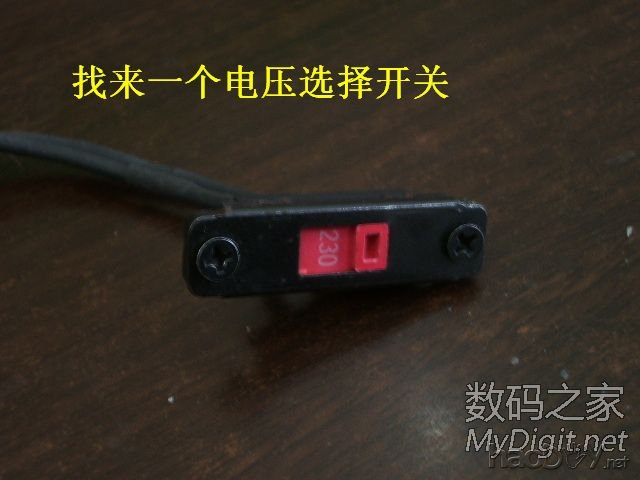

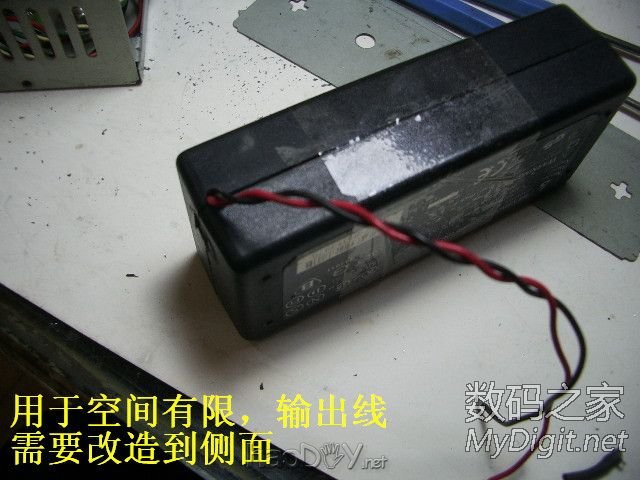

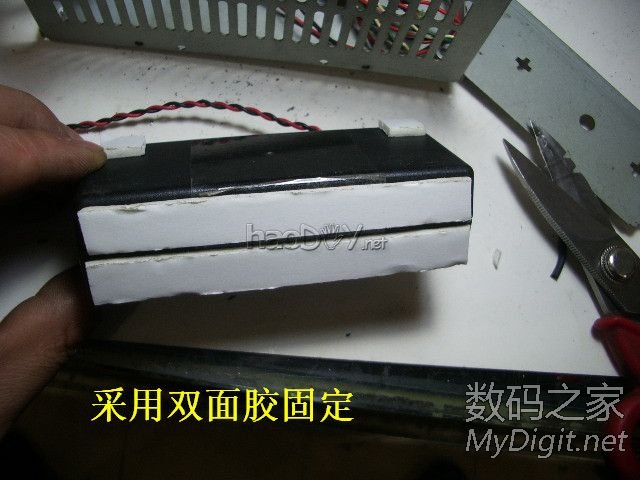

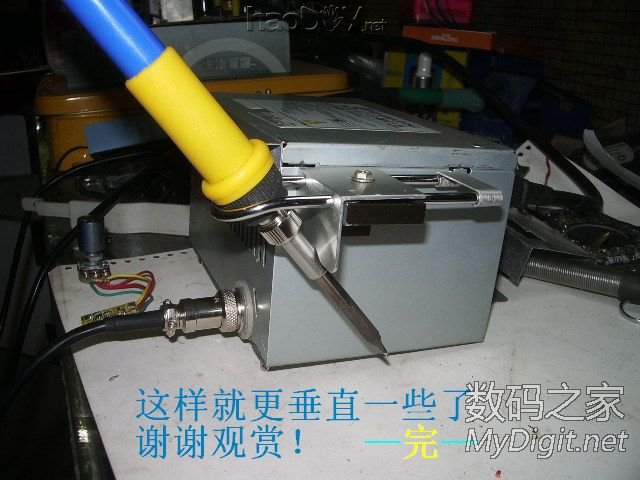

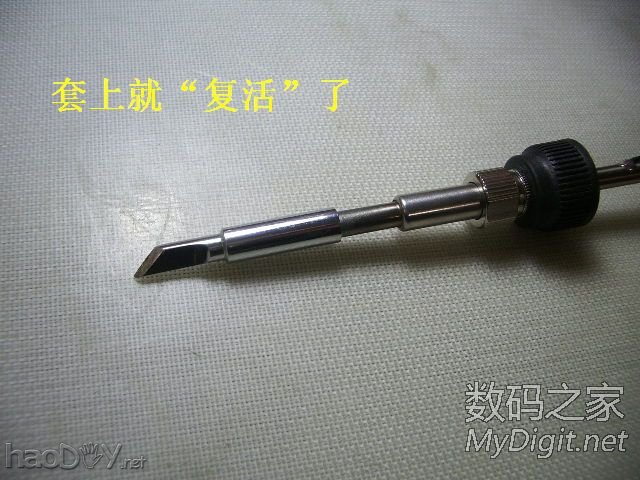

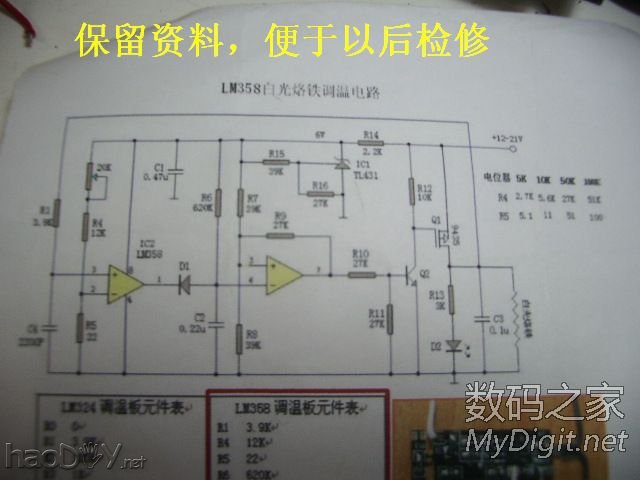

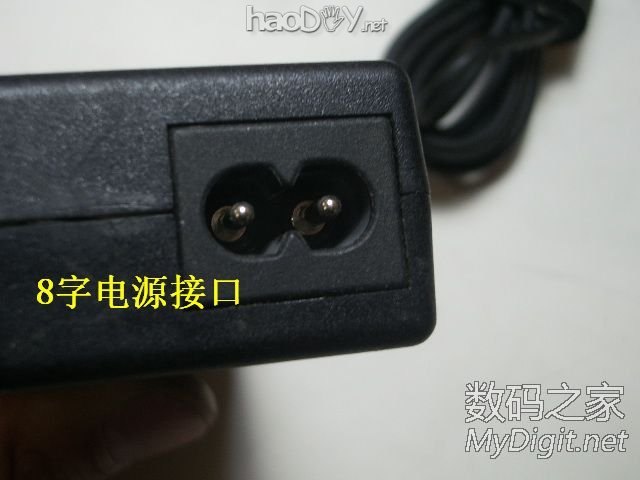

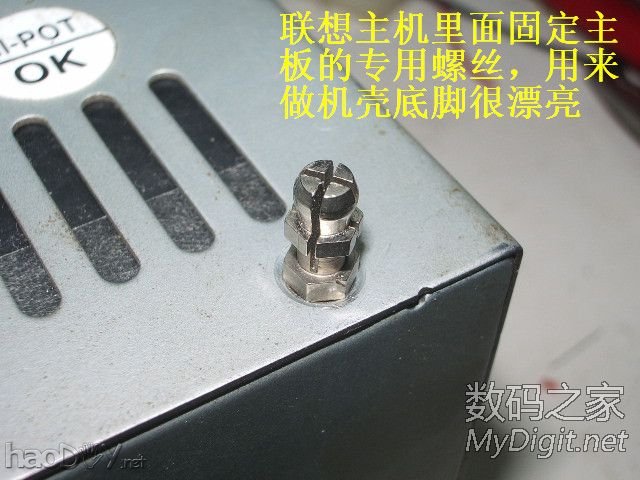

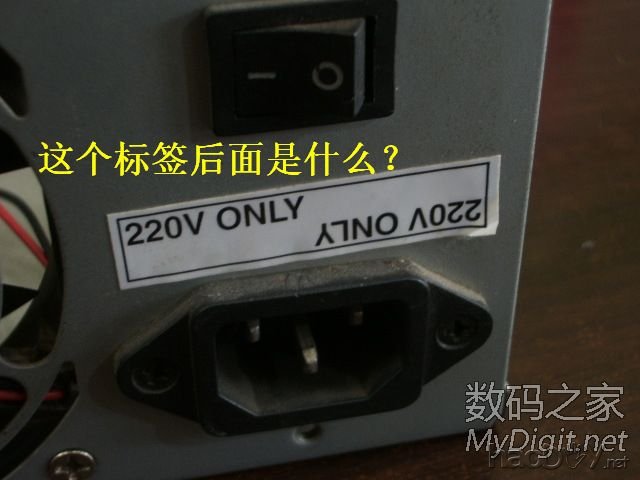

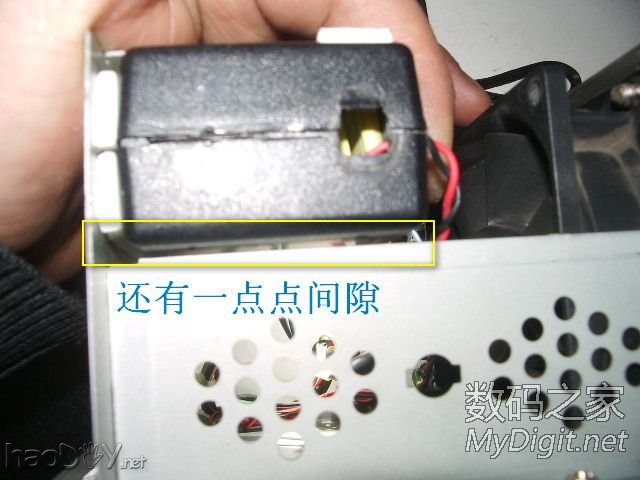

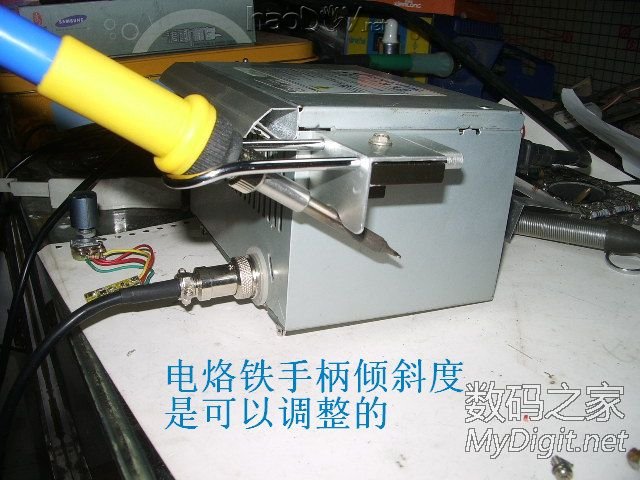

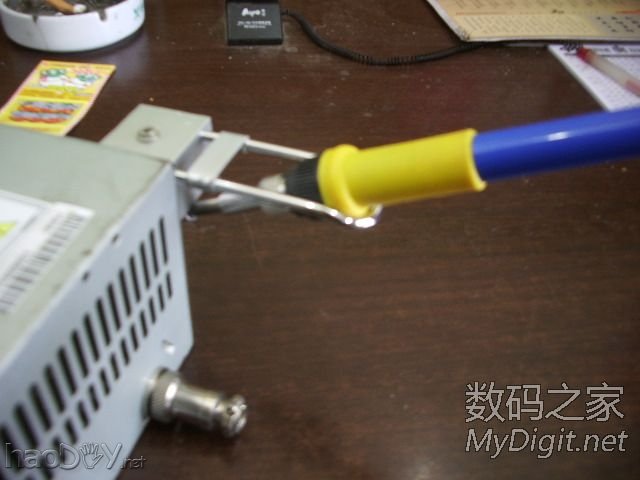

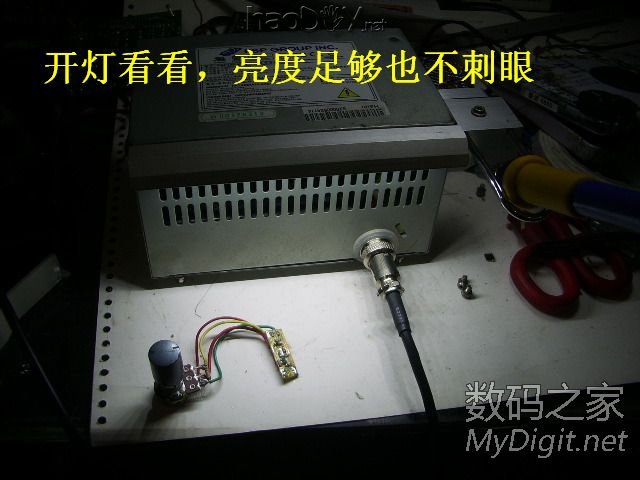

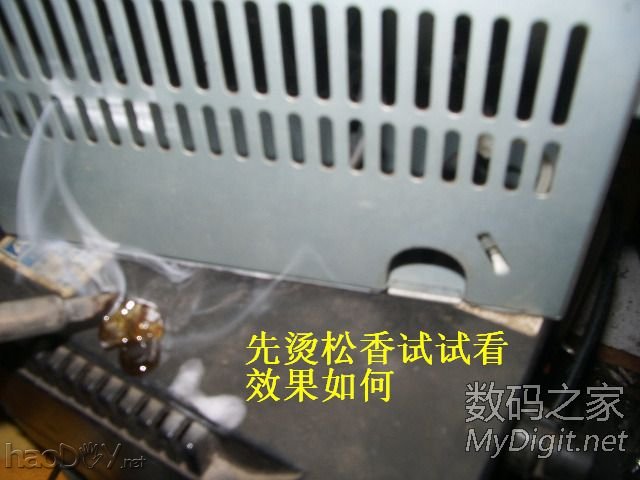

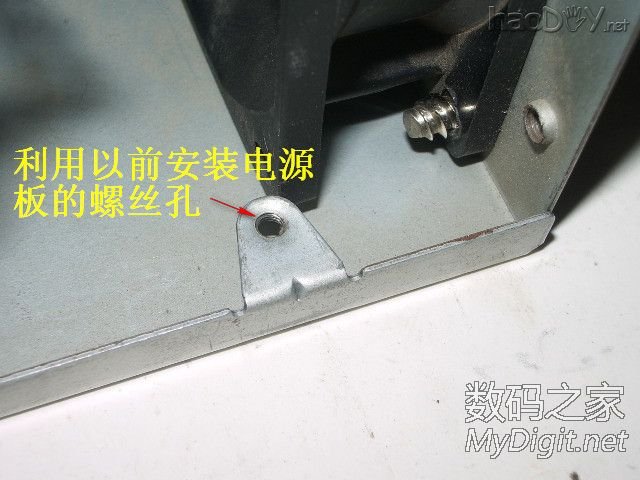

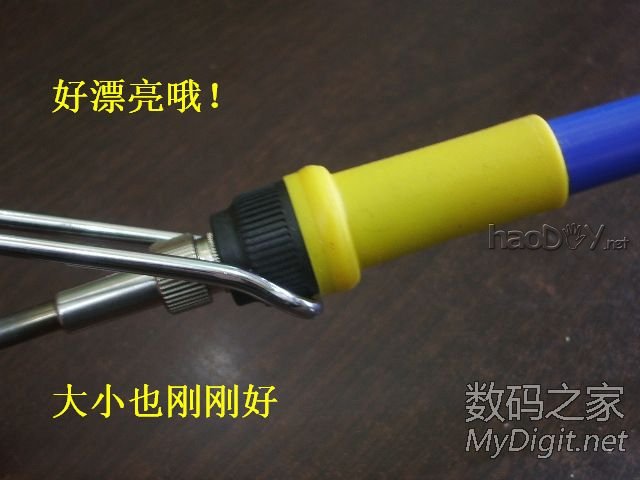

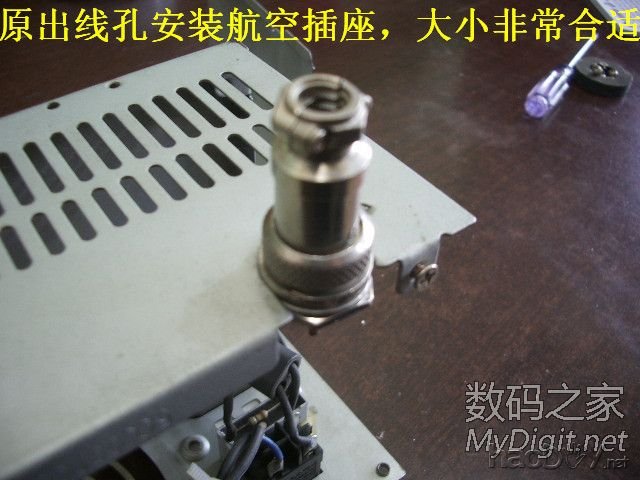

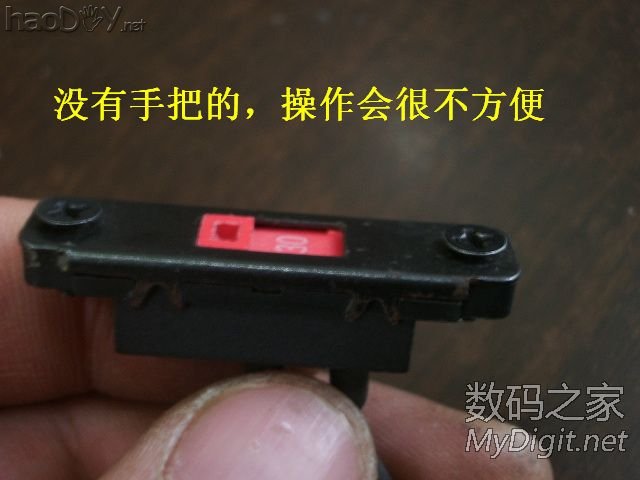

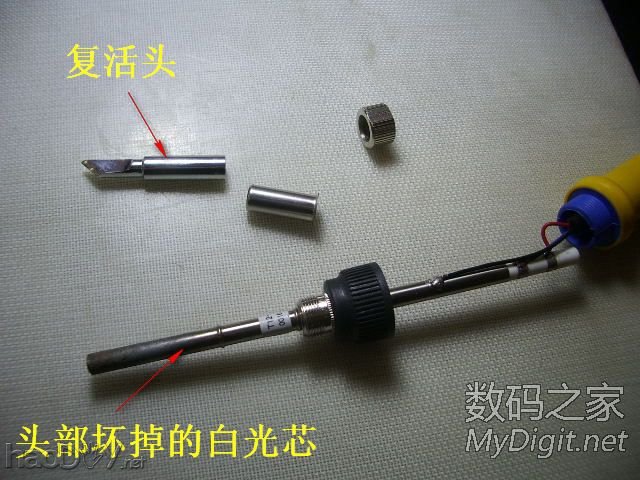

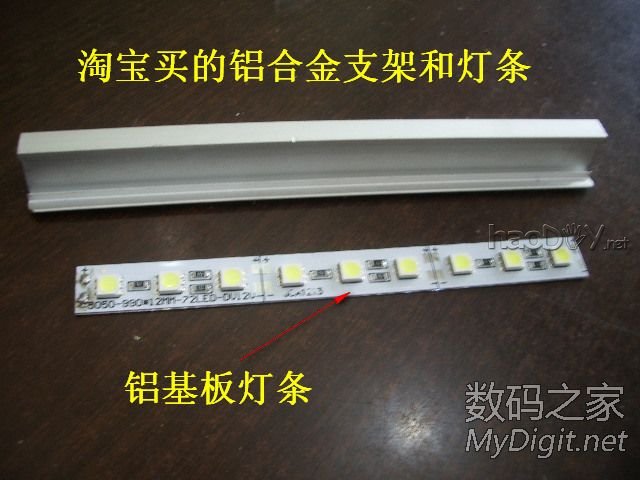

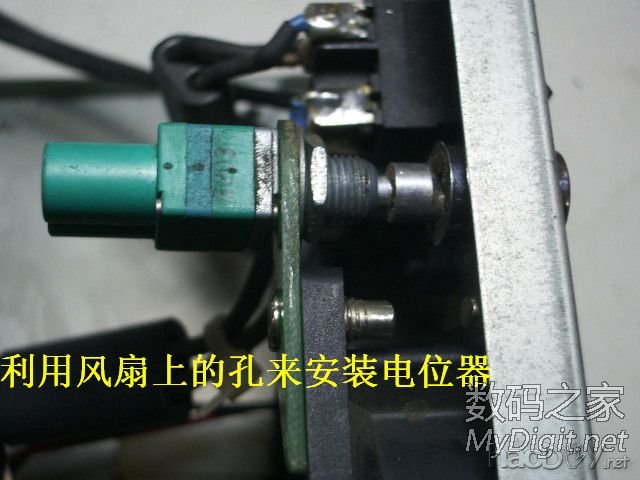

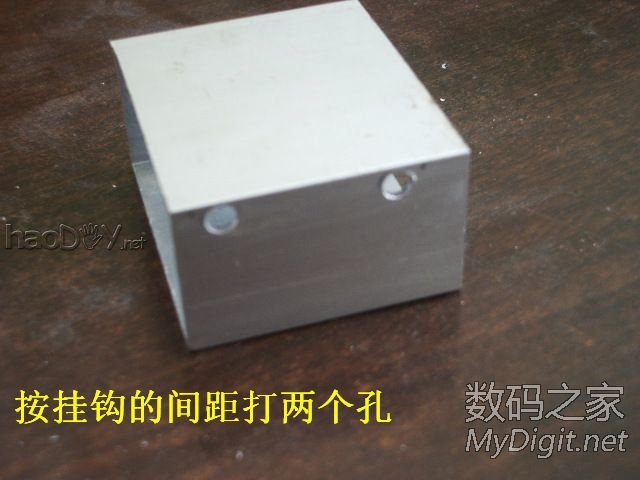

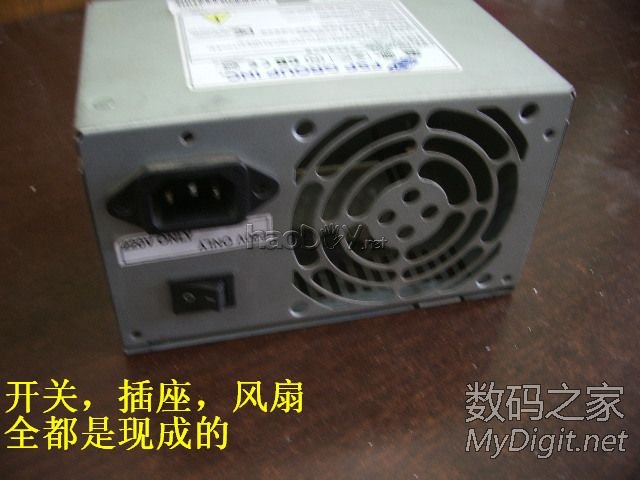

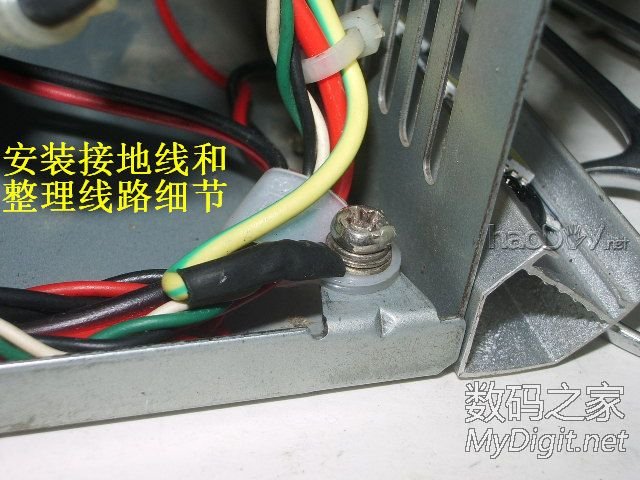

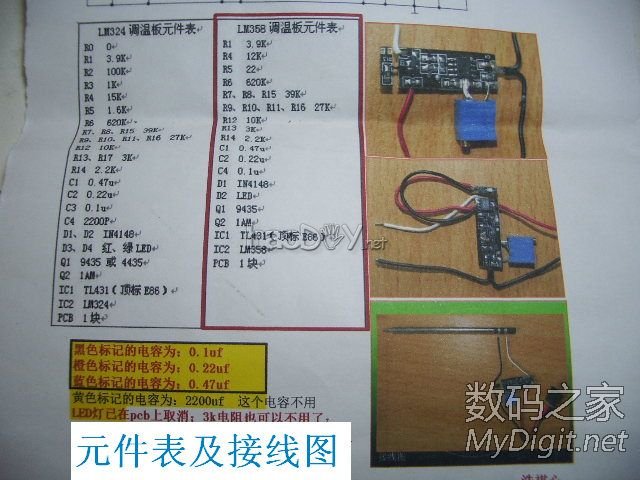

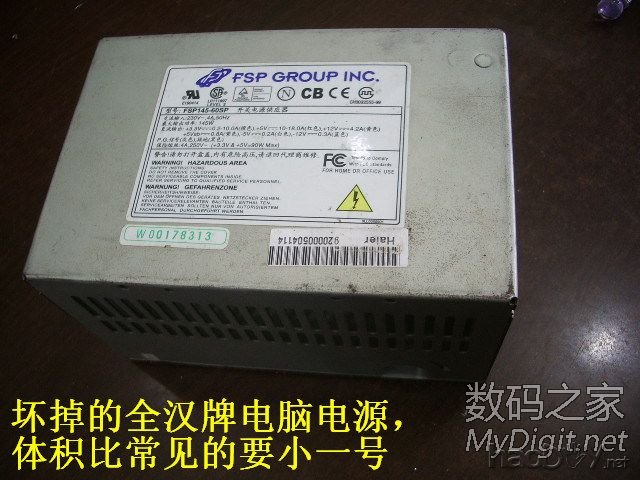

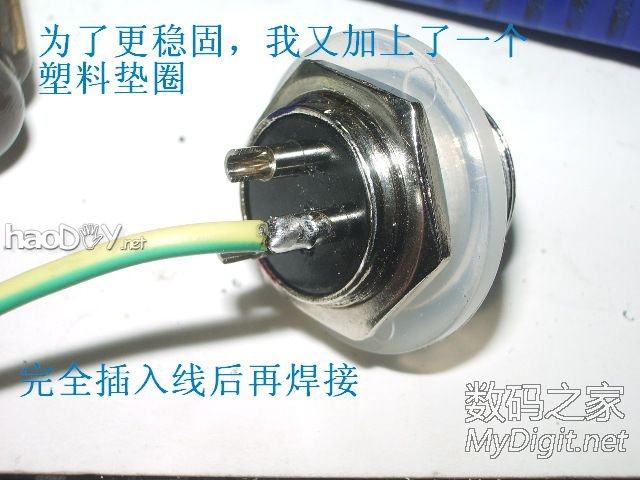

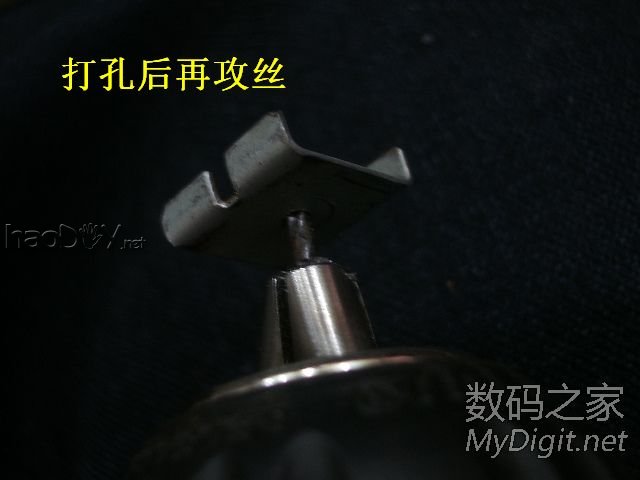

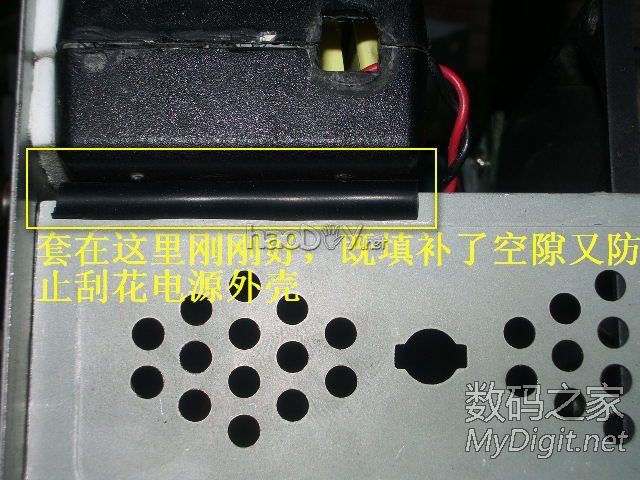

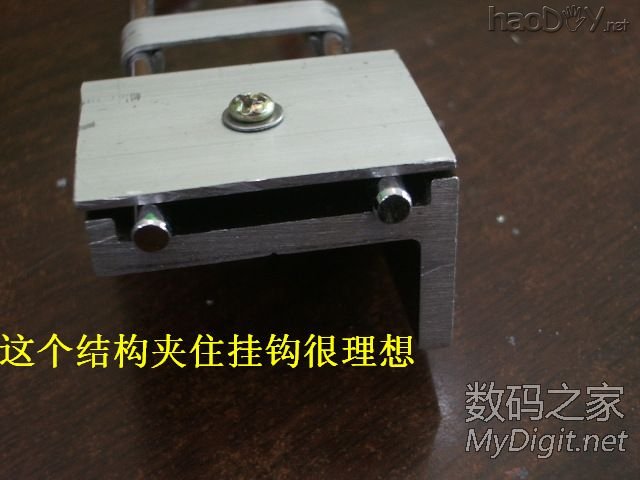

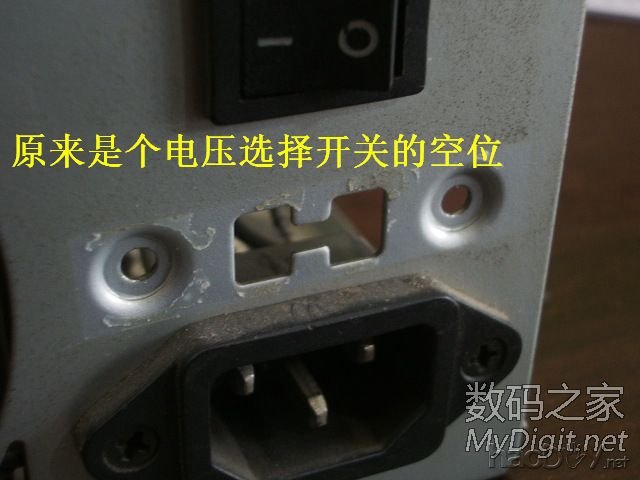

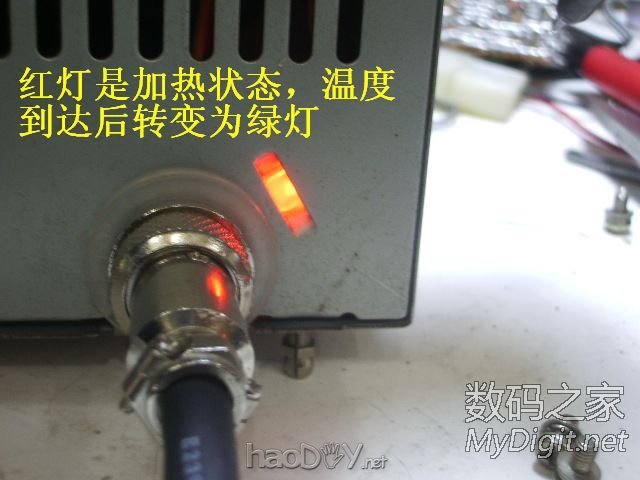

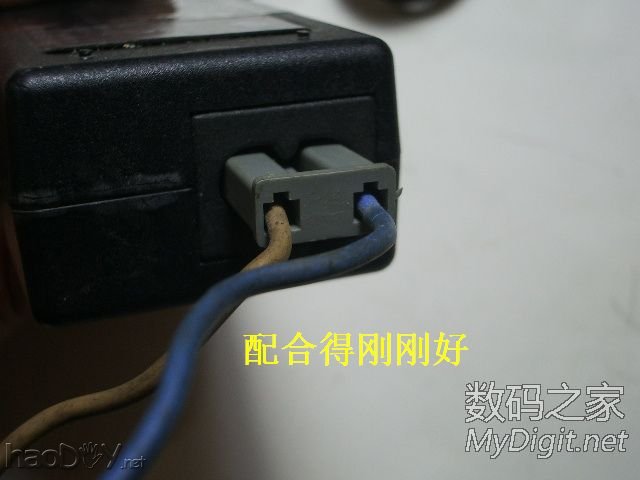

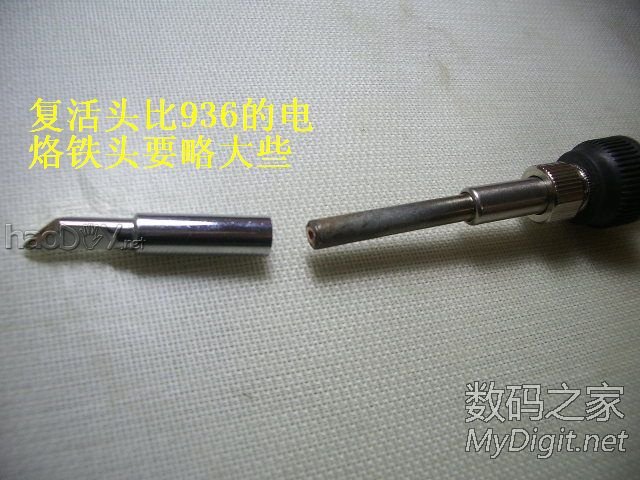

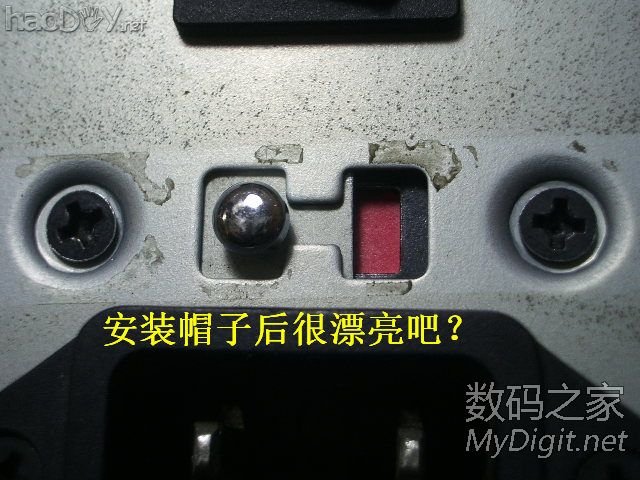

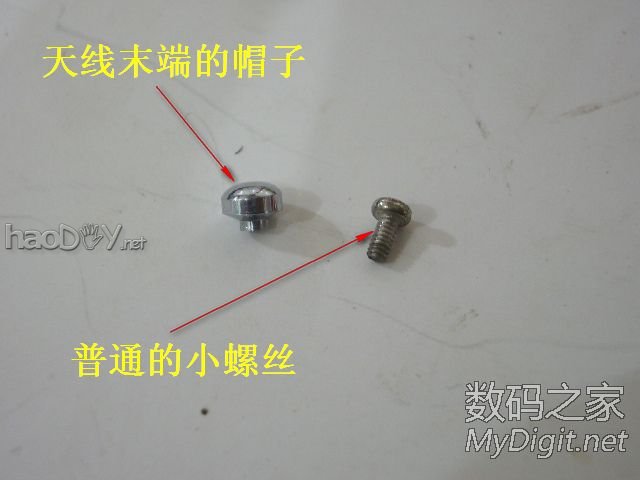

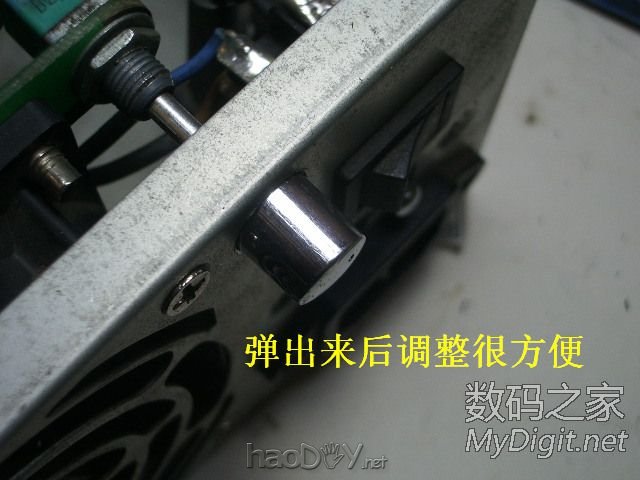

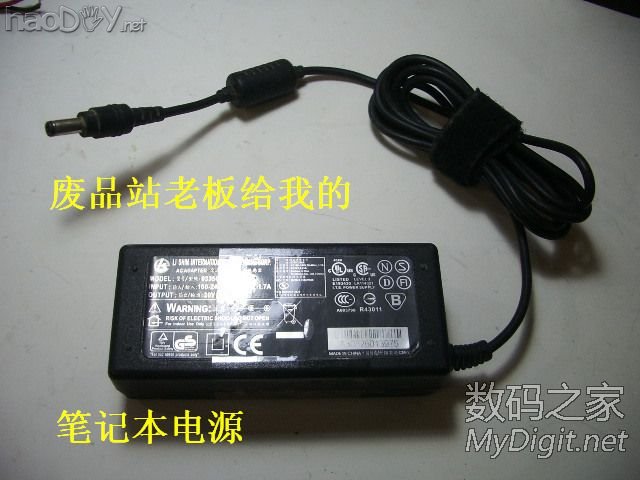

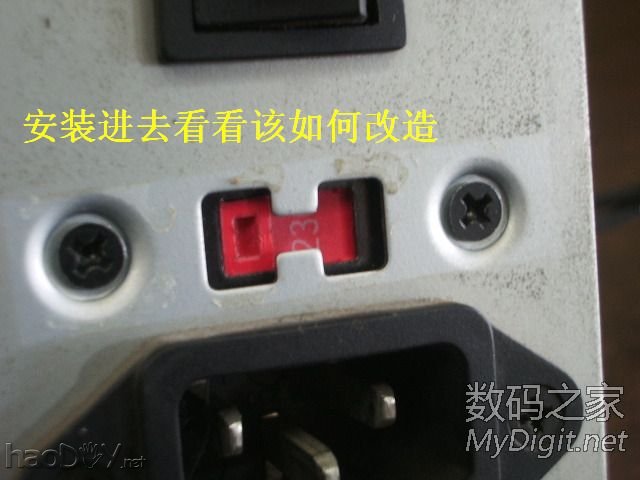

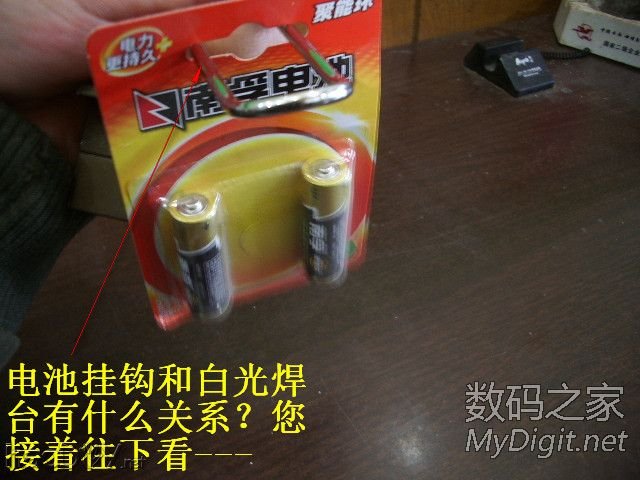

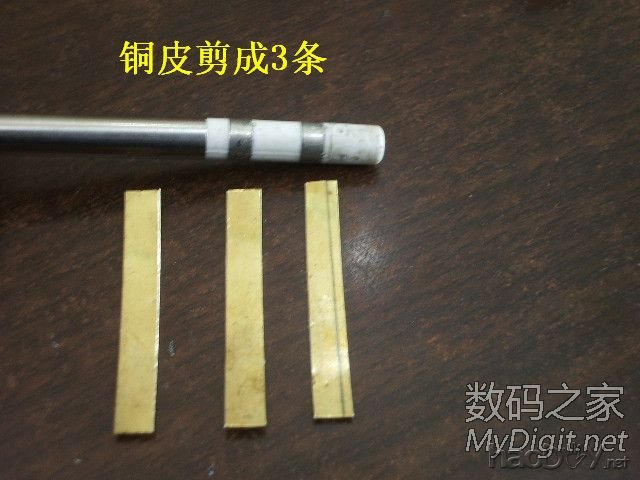

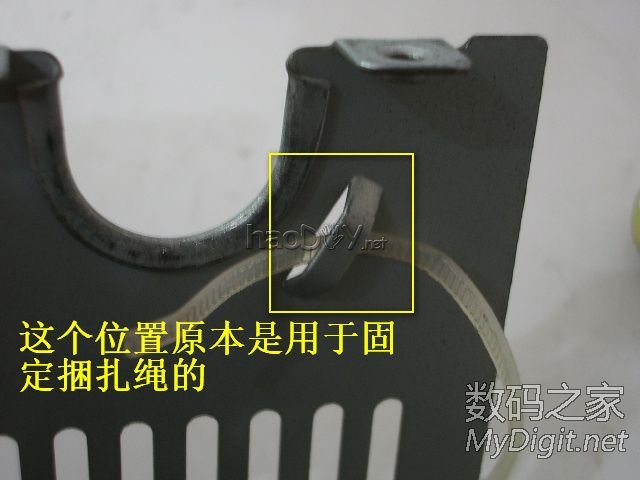

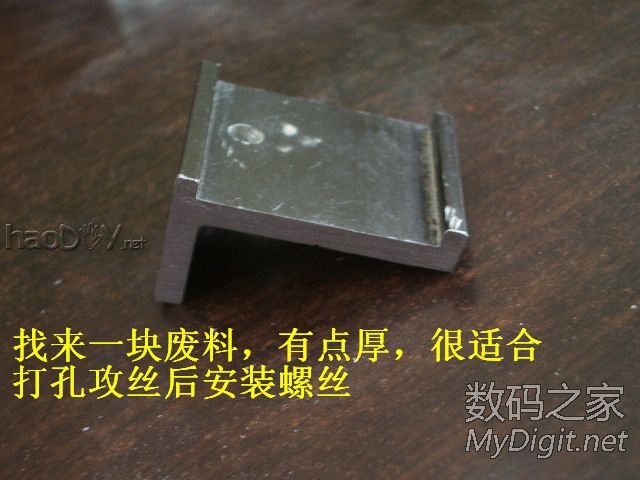

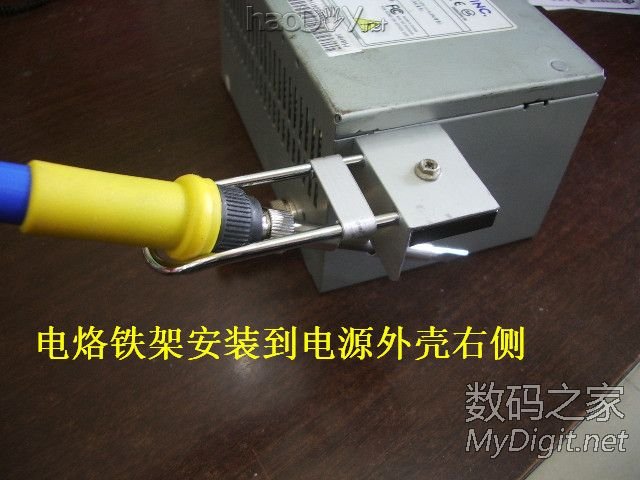

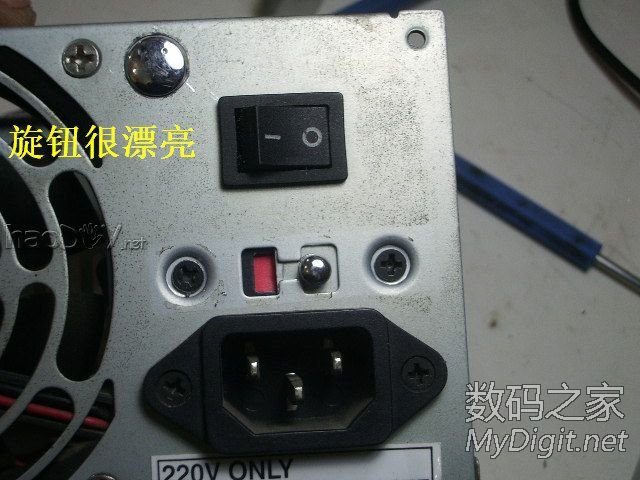

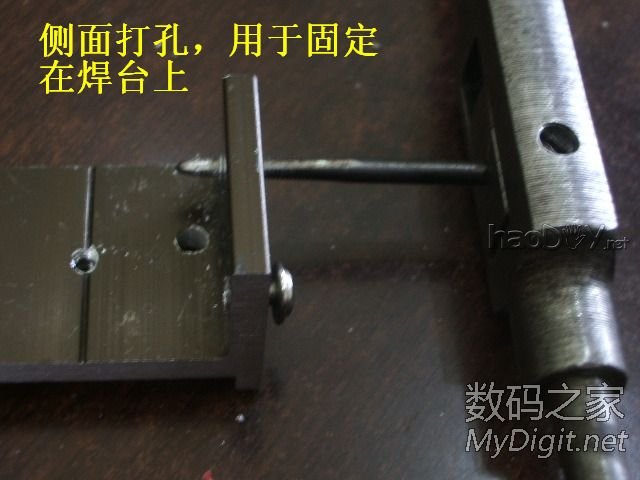

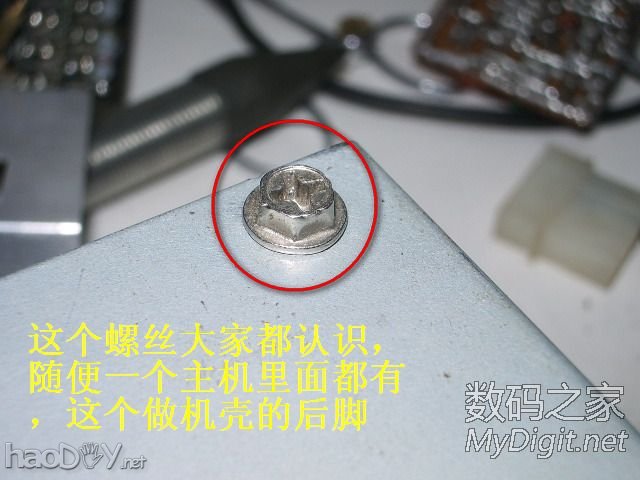

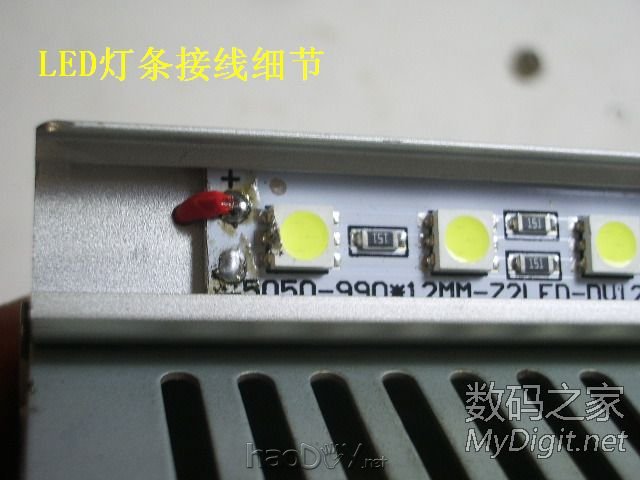

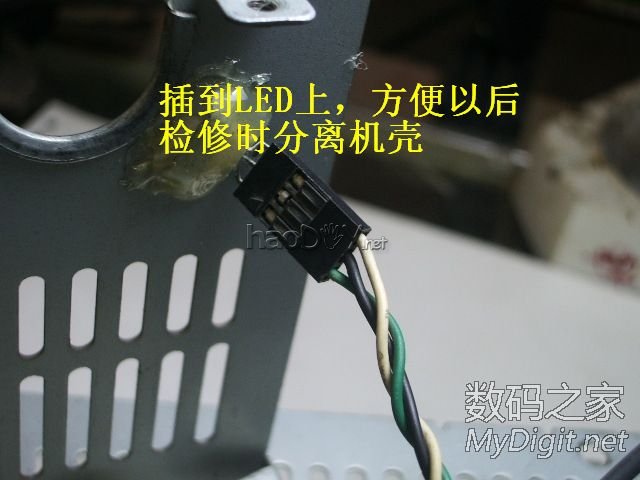

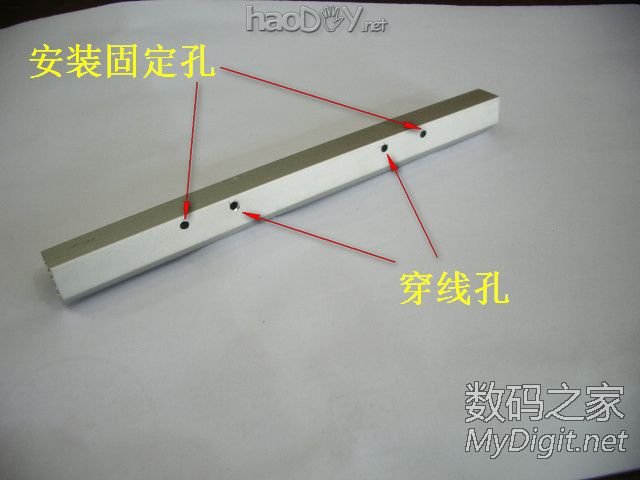

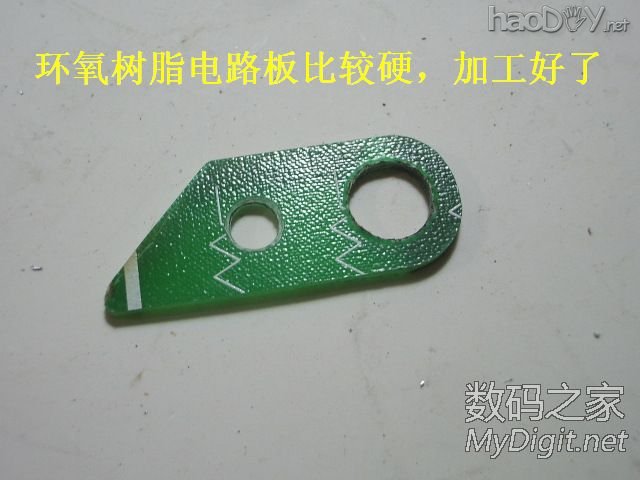

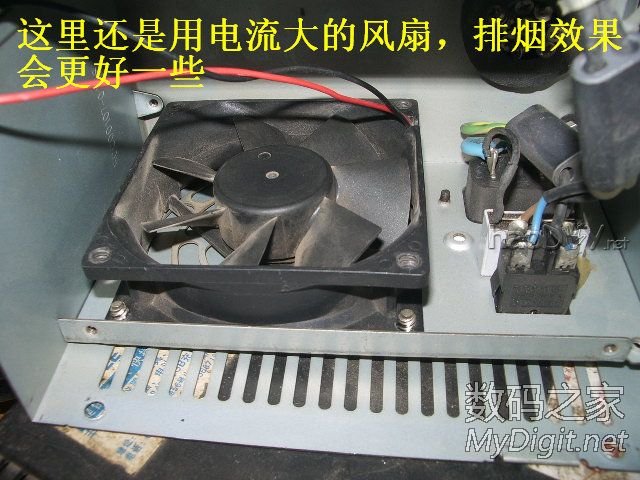

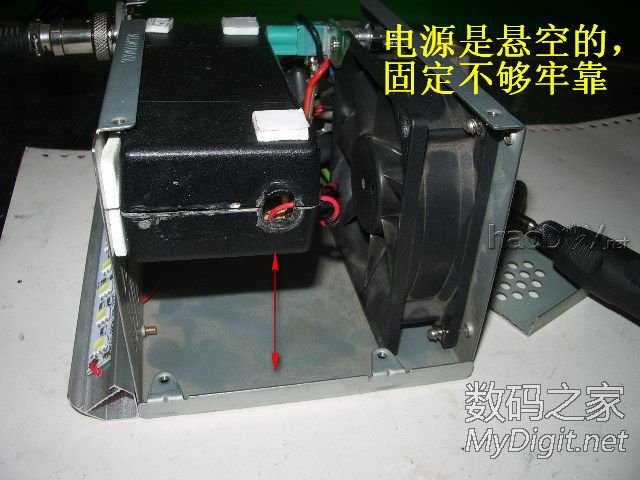

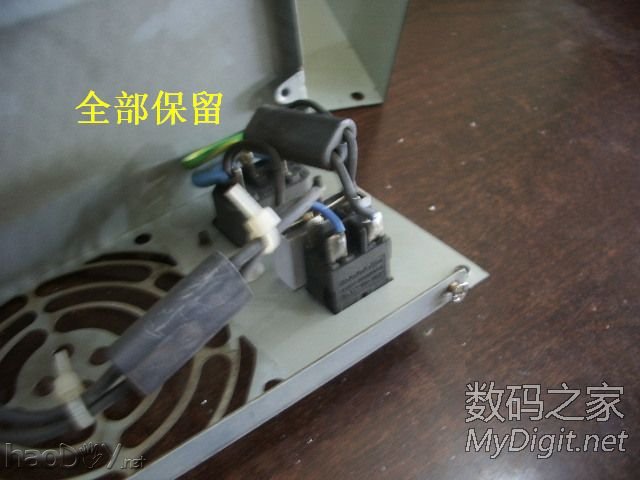

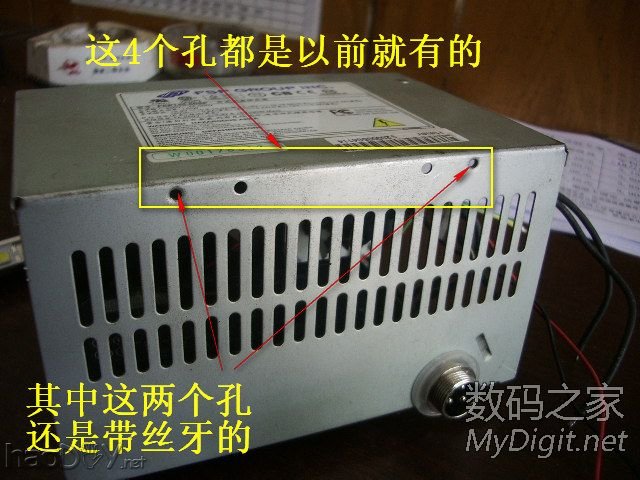

前两天帮朋友把936焊台改造成白光焊台后，我对白光电烙铁的使用体验有所提升，以往买的是二手电烙铁芯，价格高暂且不说，还很难上锡，用不了多久头就断掉或者穿孔了，这次在坛友淘宝店买的国产新白光不但便宜感觉还是很容易上锡，加温也非常快速，比二手白光好用多了，以前买的二手货也不用丢掉，套上一个复活头就可以用了，只是加温要稍微慢一些，相当于936焊台的速度，只是可惜这次忘记买两个特尖头了。 本焊台外壳采用坏掉的小号电脑电源制作，原电源出线孔非常合适安装航空插座，原来的开关和电源插座及风扇也都全部可以利用上，能不开孔破坏外观的地方我尽量不破坏，所以又找来了一个电压选择开关用于控制排风扇和LED照明，但是电压选择开关是没有把手的，操作很不方便，这也难不倒我，我用电脑板卡档位上的铁片和天线头还有小螺丝做了一个把手，既漂亮又方便，最难设计的是调节旋钮，我不想在正面打孔安装，因为那样做太老套也影响美观，曾经想过用滑竿电位器，但是也因为需要在正面打两个孔而放弃了，后来找到一个调节杆可以伸缩的电位器，既可以防止别人乱调也很漂亮和新颖，电源是前些天废品站老板送给我的，修了一下断线的共模电感就好了，用于白光焊台电流和电压刚刚好，安装时只需要把输出线改到侧面就可以了，220V输入端插头找了个电视机里面的插头代替很完美，上次网购的促销LED铝合金灯条用于油烟机稍微长出了一些，正好裁剪下来用于细致焊接时的照明使用，安装时没有在电源铁壳上面打一个孔，全部都是利用现成的孔，其中有两个孔还是带丝牙的，安装铝合金灯槽真是太完美了，4个孔其中两个用于穿线，另外两个用于安装固定，LED照明灯电压和风扇一样，都是12V的，电流要求不大，用LM7812三端稳压器完全可以胜任，但是LM7812如果不加散热片会很烫，而且不能直接安装到外壳上，那样的话电源负极就会和地线接通了，所以安装时我加了绝缘垫隔开，风扇的排烟效果还是很不错的，再也不会近距离焊接时被松香给熏到了，电源指示灯和加热指示灯我用一颗双色共阴LED搞定的，只是手里没有扁形的，只能自己用普通圆形的LED在电砂轮磨上磨了一个，安装也是利用原来捆扎线的地方，有点别出心裁，控制板本来想用我自己用洞洞板做的那个控制电路，但是因为体积有点大而放弃了此方案，改用淘宝出售的成品板，顺便拍了些资料照片，多年以后有问题时还可以翻翻历史照片看看，焊台底脚我不喜欢塑料的或者橡胶的，而是用联想主机里面卡主板的专用螺丝和机箱螺丝，既固定了外壳还很漂亮，电烙铁架是用电池挂钩做的，还可以调整手柄角度，非常方便耐用，漂亮不漂亮看官们自己评判吧！ 你是否还在抱怨手里没有合适的材料来DIY？其实只要你留心身边的物件，它们都是DIY的好材料，就看你怎样利用它们了，平时要注意多收集材料，经常上论坛看看别人的作品，也能给你带来创作的灵感， 看惯了千篇一律的DIY白光电烙铁作品后，我的作品是否能给大家带来眼前一亮呢？这个这是近期我最满意的一个作品了，如果本次申精成功，前200个回帖发放福利，没成功的话就只有前100楼发放福利了，欢迎参观捧场，谢谢大家的支持与鼓励！
|
