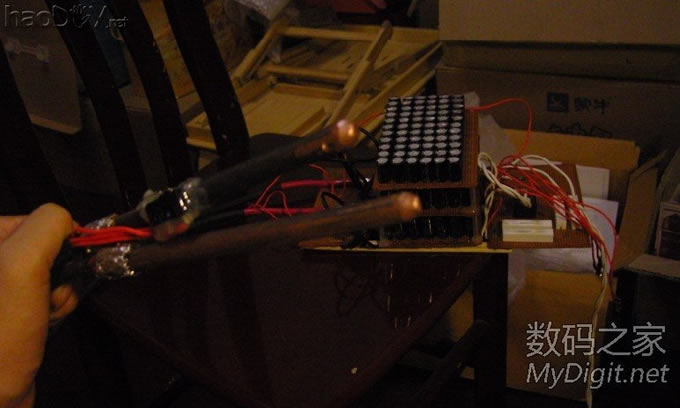

嘛，看到alley兄弟的帖子手就痒痒了 ，奈何工作关系没有多少时间去制作。周一到周五抽空买点材料然后就是不断的焊接电容。看到ewhz和kokonews两位兄弟都完成了，今天一鼓作气完成了。
由于电路板不够大，我分到5个板上面制作了。1个专管充电，3个是电容阵，1个是mos管。

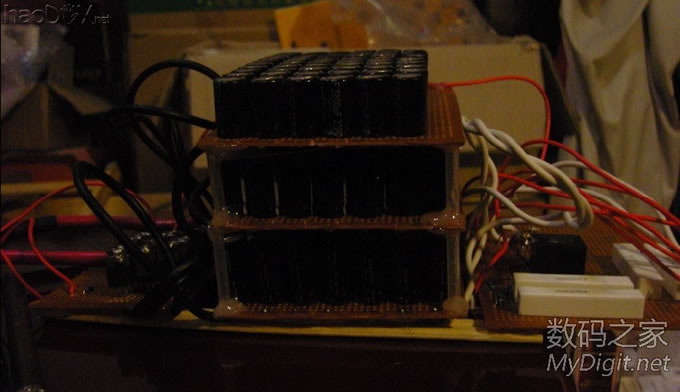

小塔一样的三层电容白线是给电容充电的，红线是led灯的。每层电容之间支撑架是拿水笔笔芯做的，热熔胶固定

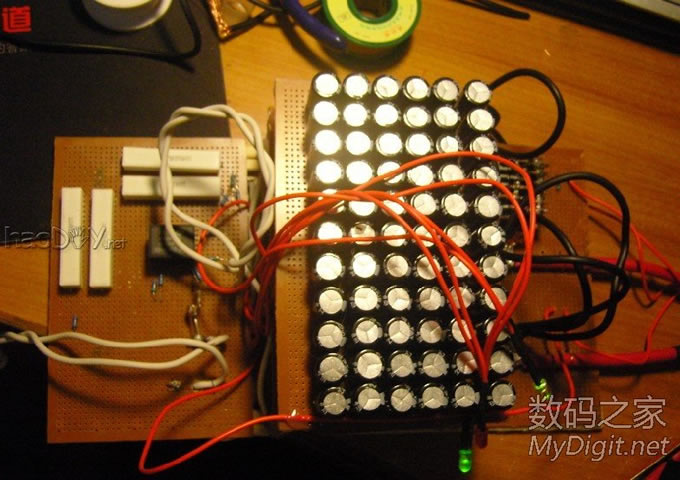

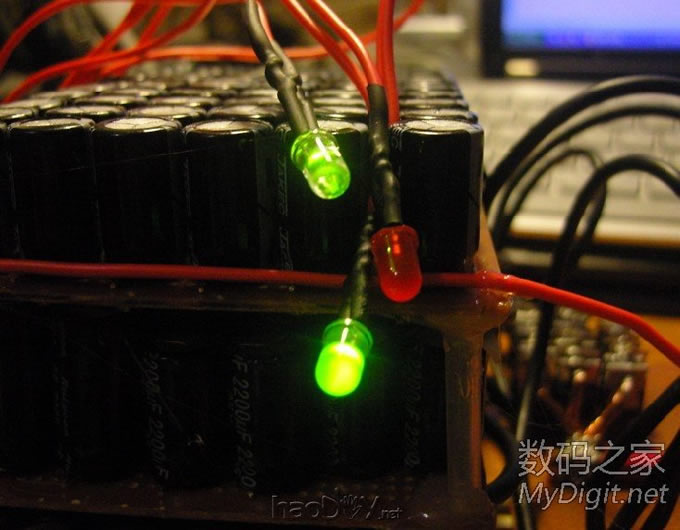

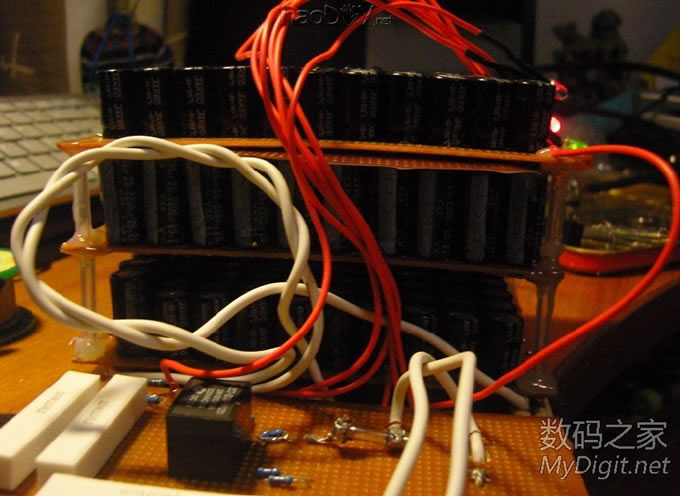

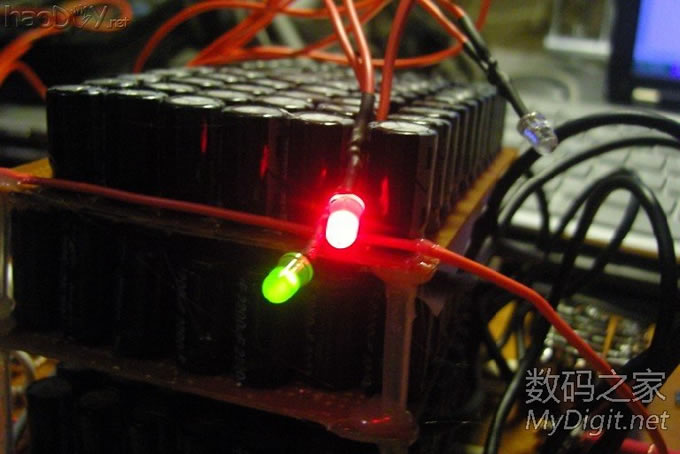

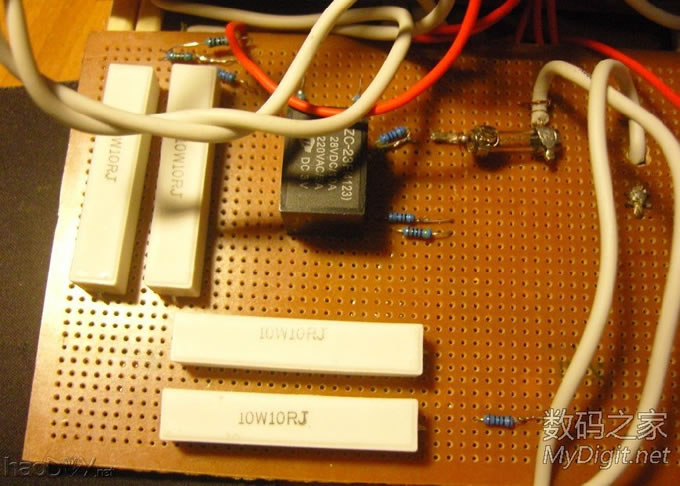

充电板。电源使用的是12v的开关电源（桌子下面，没拍鸟）。白色的是10w10r的水泥电阻，我怕热量大还特别安了4个，当时没别人做，我怕电阻热量大。两两并连后串联，总阻抗还是10欧姆,事后证明一个其实就可以了。中间继电器，检测水泥电阻分压，做成充电指示灯。为了防止短路额外给了个保险管，10A的。只要不是短路了就没事，主要还是怕把电源弄坏了。呵呵 下面两张是充电和充电完成的指示灯。红色充电，绿色一个是电源一个是充电完成。两个绿色二极管不一样，虽然都是绿色的。呵呵

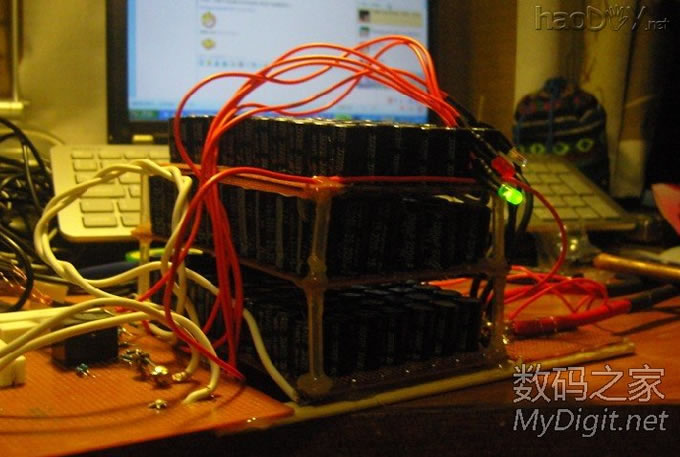

三层，呵呵。板子小，这样利用下吧。最底下两层每层70个25v 2200uf的电容，最上面的60个。就买了这么多，全用了。

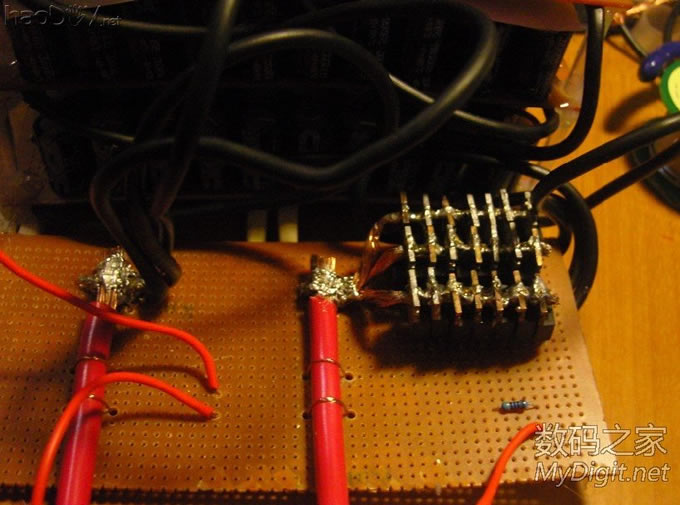

mos管，irf3205.7*3组。一个电容板7个mos管。算算差不多够用。粗线就是手柄输出，细线是手柄上开关的。

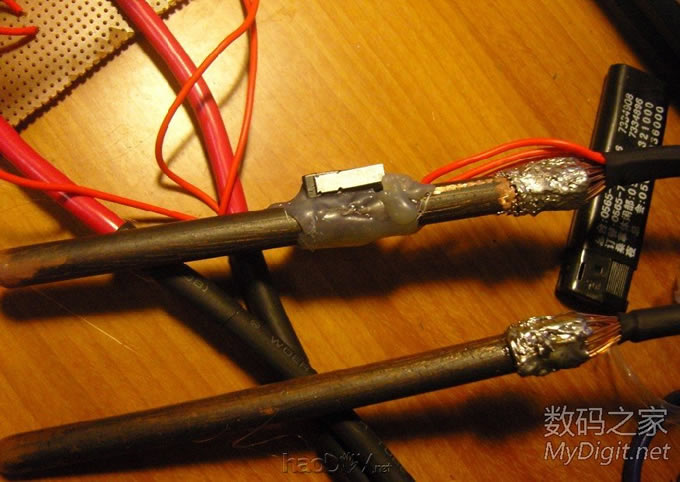

电极，用个微动开关控制放电。按一次，就全放掉了。电极是买的铜棍自己打磨的。
自己打磨的，效果还不错。但是不美观啊，有木有

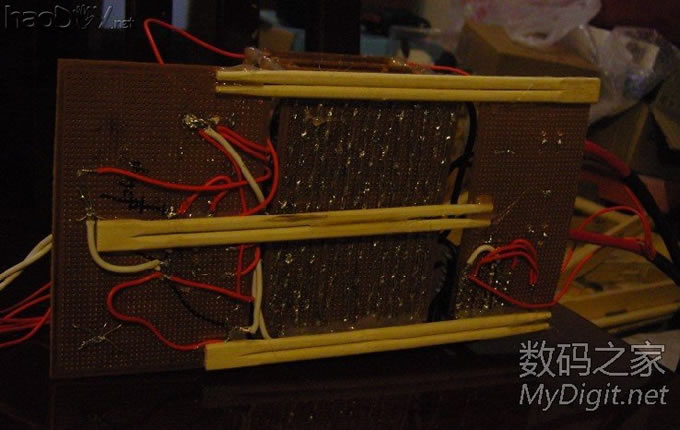

反面电路板。飞线。。呵呵。三块电路板用一次性筷子和热熔胶连在一起。哈哈有空找点材料做个外壳。 鉴于我想偷懒会，就没测试实际焊接效果了。随手试了下能把两个1毛钱粘在一起，用力掰才能掰开。完全放电后充电大概在8秒左右，电流0.6安培。拿个电池充电都可以了。 23楼更新了效果图，奈何家里找不到啥可以焊的东西，将就拿硬币试验了 呵呵，各大侠随意评~~
[ 此帖被happyss在2011-06-05 22:24重新编辑 ]
