我制作的点焊机

时间:2013-05-30 10:14来源:www.crystalradio.cn 作者:qq1618 点击:
因为沒什么空余时间,花了大半年才折腾了个主机,其它的调压.脚踏开关.面板还要慢慢折腾, 这里先把它晒晒,让它更健康..... 首先从家里垃圾房找出旧微波炉,拆出变压器, 因为变压器铁芯是焊死的,而点焊机次级圈数少,所以就不拆铁芯,穿绕好了, 先把高压线
因为沒什么空余时间,花了大半年才折腾了个主机,其它的调压.脚踏开关.面板还要慢慢折腾,
这里先把它晒晒,让它更健康.....
首先从家里垃圾房找出旧微波炉,拆出变压器,
因为变压器铁芯是焊死的,而点焊机次级圈数少,所以就不拆铁芯,穿绕好了,

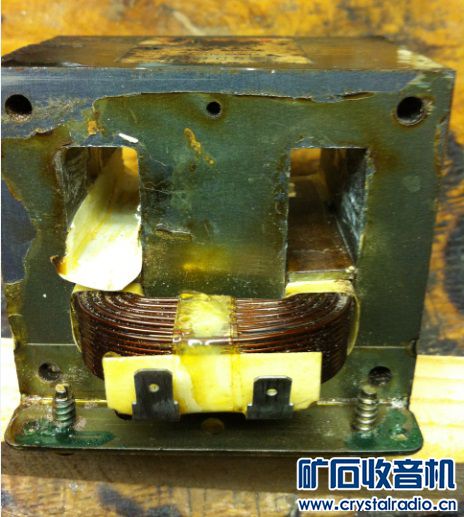

先把高压线圈锯掉一边,再用钻头把窗口里面的钻掉,

拆了高压线圈的牛
我制作的点焊机

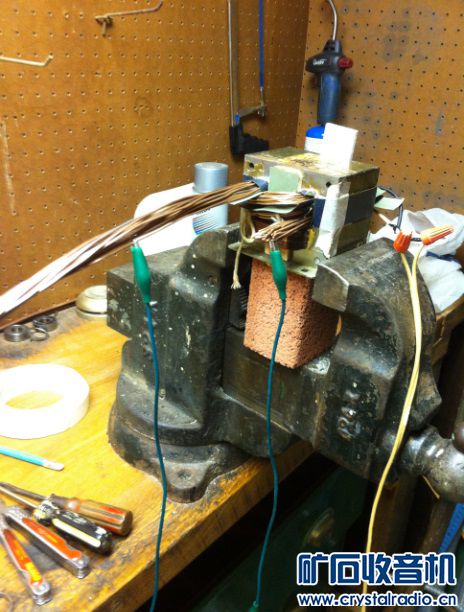

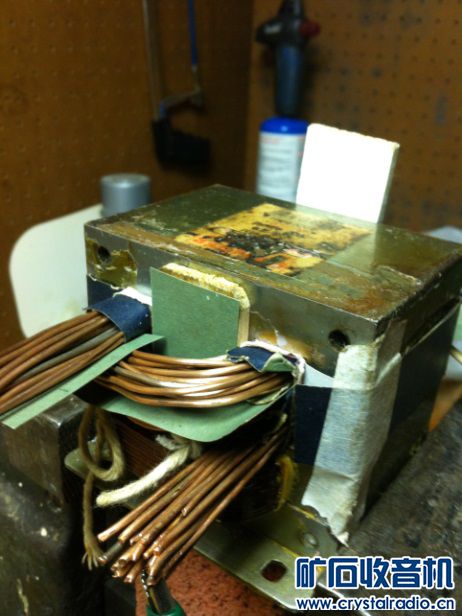

找些旧电线,脫皮,共16根直径 1.8mm ,6根直径 1.5mm, 截面枳 51平方, 穿绕了3圈,
线径大,穿绕难,绕得乱七八糟的,难看啊...
我制作的点焊机

通电看看效果
我制作的点焊机

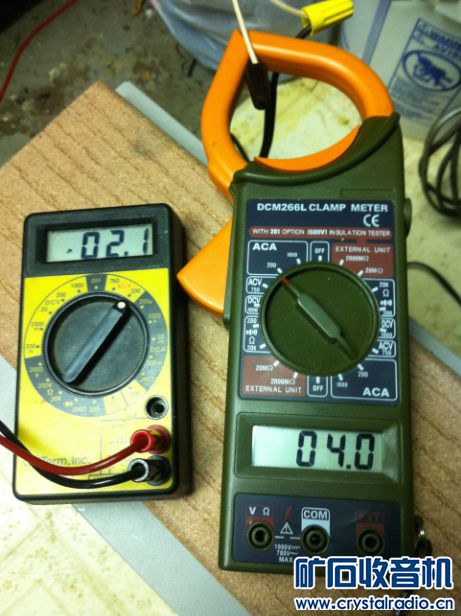

次级2.1V, 初级空载电流4A,(120V)这么大啊,厉害啊..
我制作的点焊机

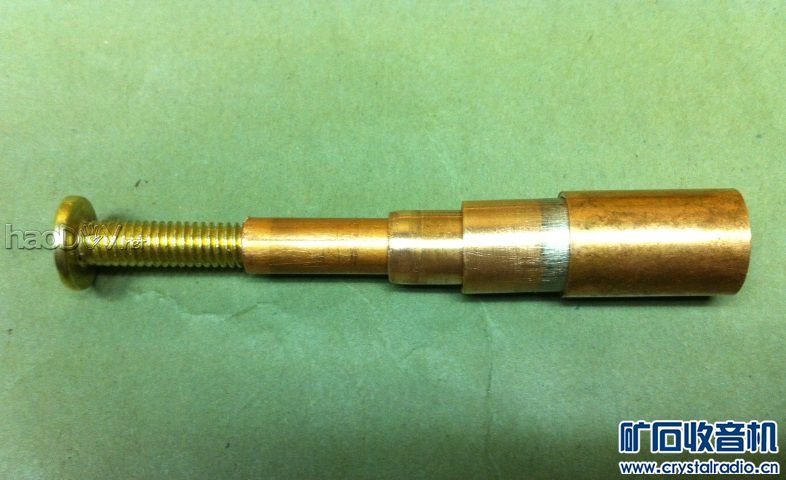

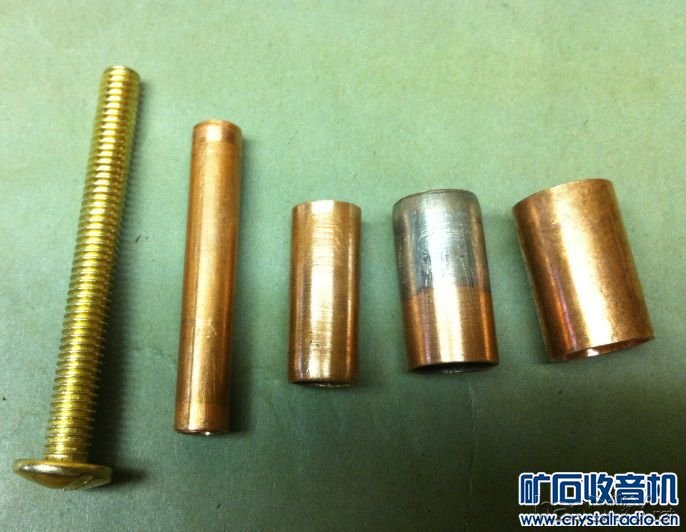

不同直径的铜管 套起来做焊头 中间是4mm铜线包2层铜皮,用焊锡焊死
我制作的点焊机
我制作的点焊机
