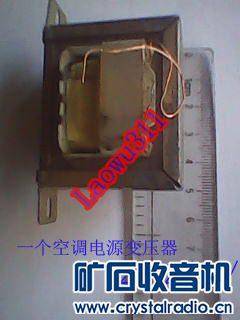

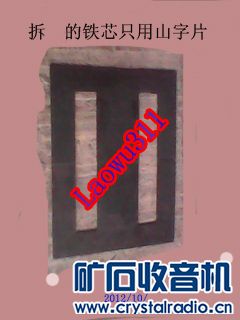

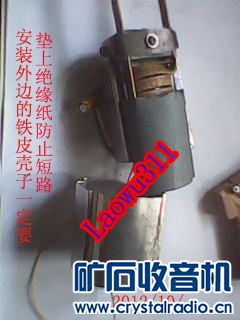

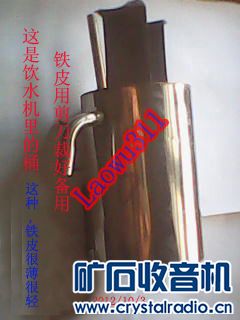

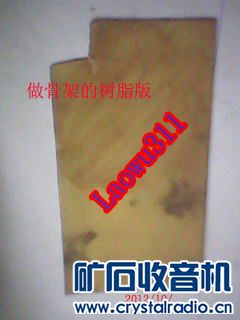

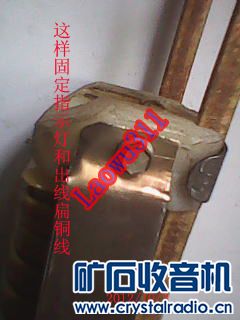

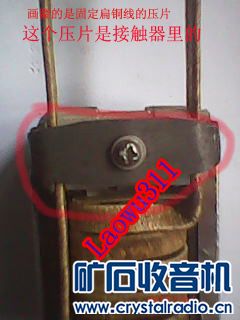

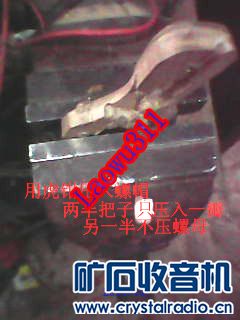

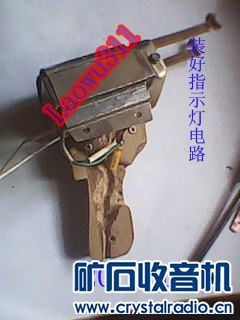

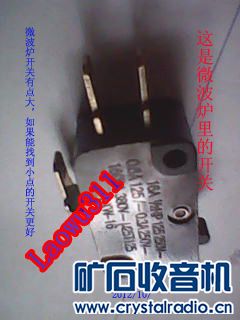

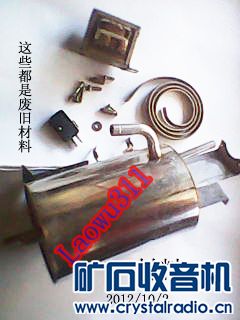

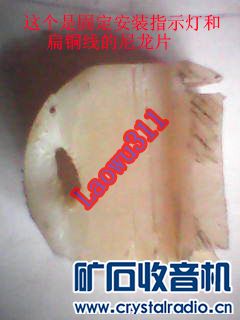

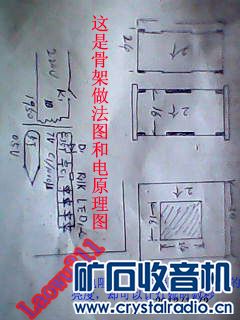

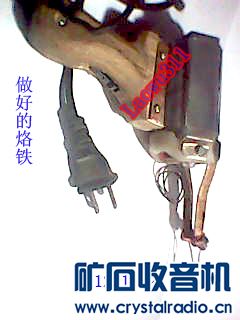

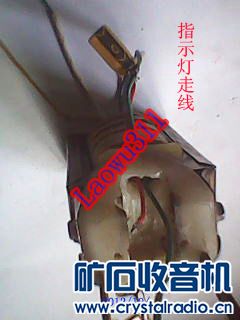

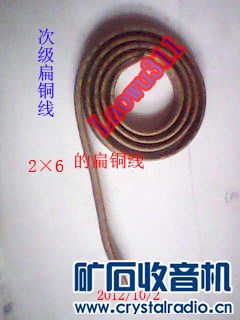

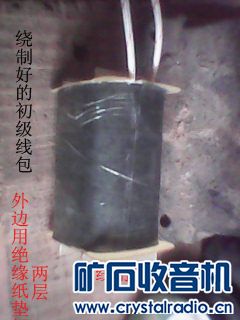

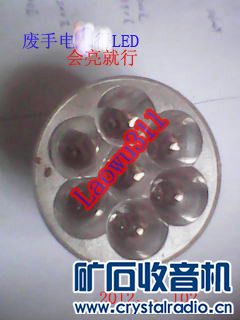

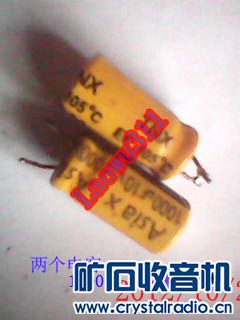

在网上看了许多烙铁，有传统内、外热的，有电子式快速的，有变压器快速的，有高频的。白光焊台，品种繁多，各有优缺点。我根据自己的需要，做了这个变压器式的快速烙铁。变压器式快速烙铁主要是笨重，铁芯的重量和体积是关键因素，为了减小体积我试了不少变压器了。先后试过黑白电视机变压器、录音机变压器。都不好用。大一点的热得快，重得很。小一点的焊接时候热的慢。变压器空间小，绕多了线放不下，没余地。现在这个感觉不错，体积和使用效果都还可以。 做这个烙铁需要的材料不多。  大都是平时修理拆下的电子废弃物。  主要有变压器2个。是空调控制部分电源变压器。饮水机加热桶1个。  微波炉开关1个   树脂绝缘板一块，电焊机用扁铜线1.5*6平方毫米的80厘米左右，  0.18毫米铜线。    其他的螺丝、导线、等 ，用的工具有锉刀、虎钳、手锯、电钻、刻刀、砂纸等 。  先拆变压器，只用“山”字的一半铁芯，测出需要的铁芯长宽高。  铁芯截面16毫米*21毫米.长45毫米。用薄树脂板制作一个骨架。骨架口净面积大于16*21毫米。根据铁芯算出每伏匝数9.初级220*9=1980匝。指示灯绕40匝左右，有5到7伏就行。扁铜线绕5匝做输出主绕组。每个绕组之间垫绝缘纸。        做好变压器再做外壳和把子开关电路安装。指示灯电路LED不太亮。为了照顾眼睛。如果不这样，当关了开关后灯马上就灭了，眼前会有一点失明的感觉。主要的难点在那个把子上。太费功夫了！！！   要一点一点抠出来，手都磨出泡泡了。不多说了直接上图，图里有说明。次序有点乱大家见谅，第一次发有点手忙脚乱！呵呵。最后发点做好的烙铁图，手机拍的凑合看吧！见笑！！！有什么不周之处请斧正。有几幅图发重了。不知道怎么删除，请版主给删下。谢谢了 (责任编辑：admin) |
