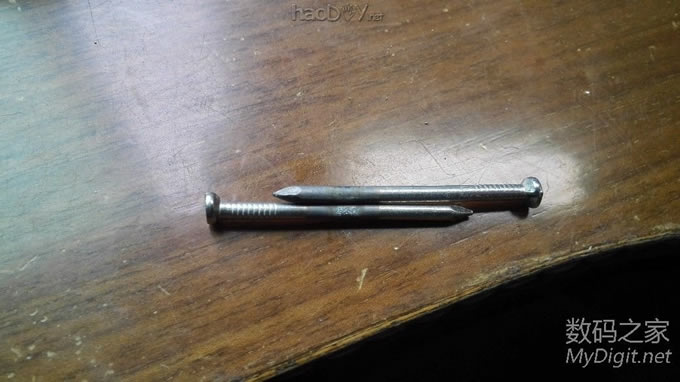

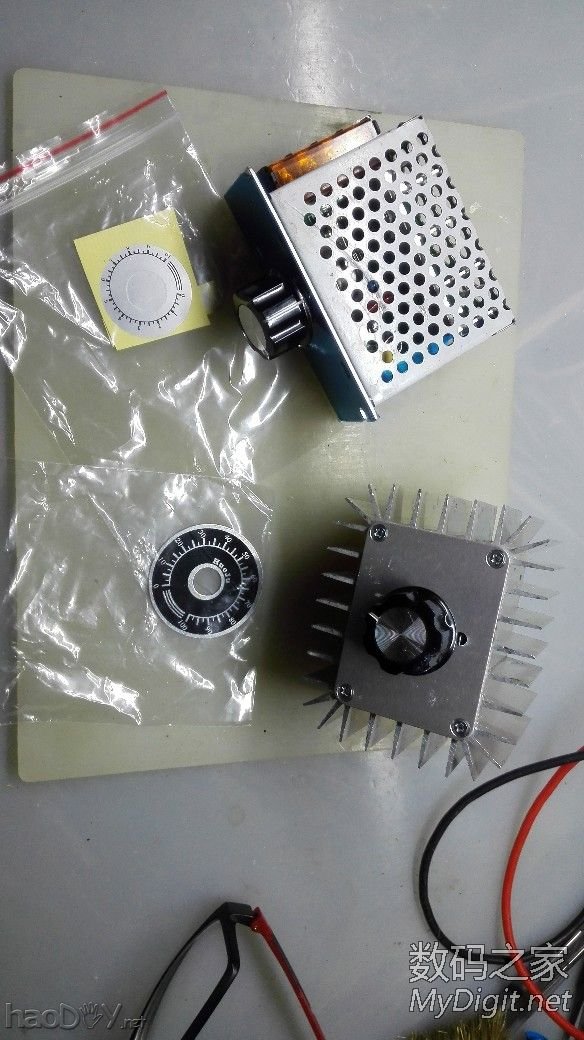

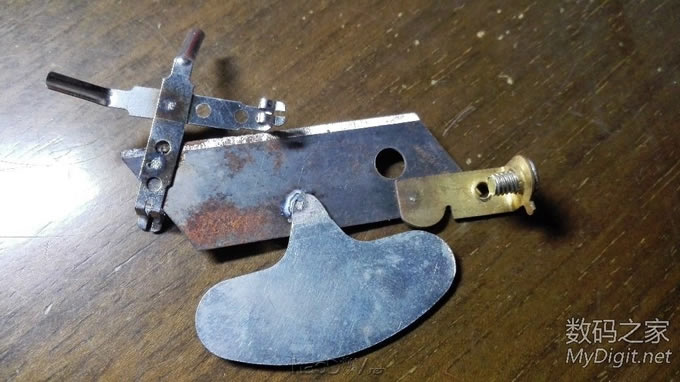

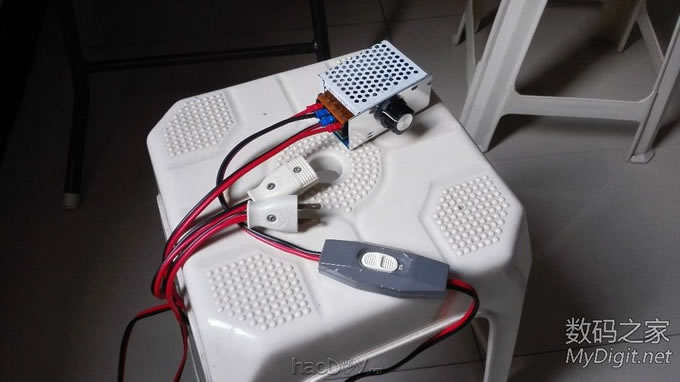

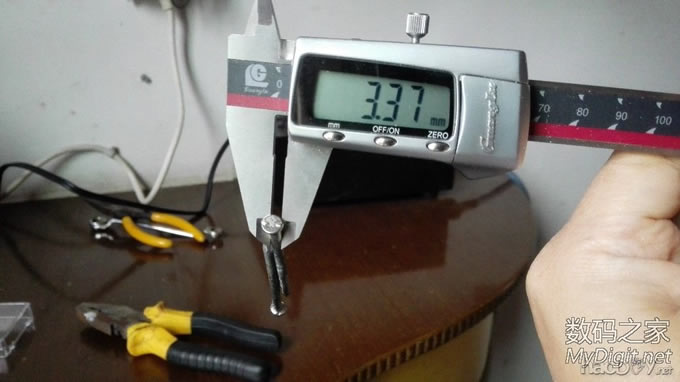

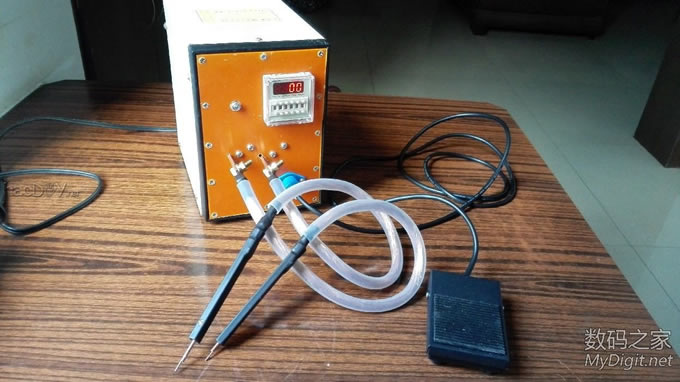

看到大家都在做点焊机，正好家里放着一台坏微波炉，心血来潮，说干就干，经过几天努力终于完成。没发过贴，搞得有点乱请谅解。接受大家建议准备加装电流调节，东西正在路上，等装好后再实验一下效果，焊笔是相当好用的，焊钳等过几天休息时多找几种材料试一下并测试一下不同电流和时间的效果，本来还想做一个再小巧点的手持和桌面两用的焊钳，但这段时间比较忙，DIY确实耗费时间和精力，以后有空再做了吧。 先来一个整体的图片

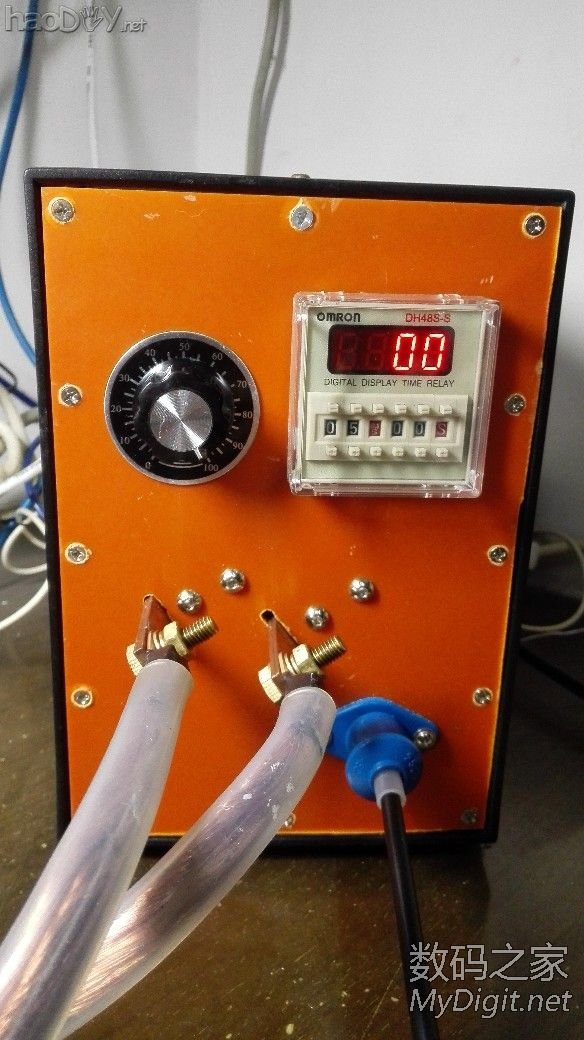

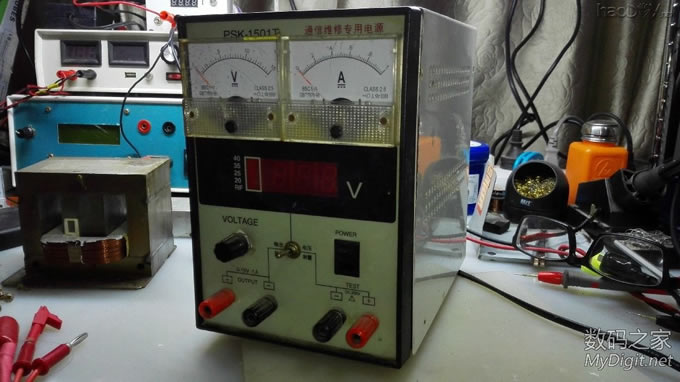

外壳是用一台闲置的手机维修电源改造的，切掉前面板，切一5mm厚的电木板装上。

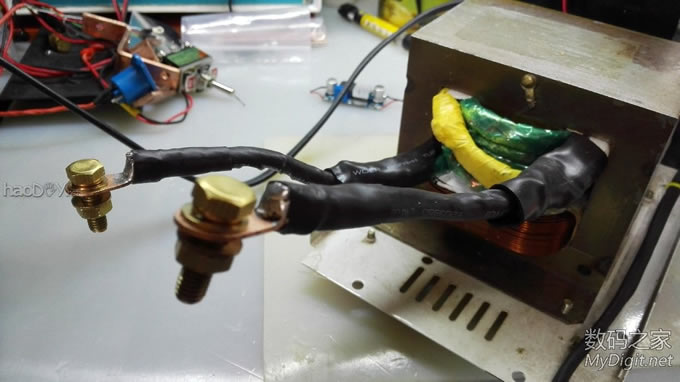

变压器用25平方的焊把线两股绕4圈，4V电压，用高温胶带做的绝缘，因为绕到后面线不够了就接上一截所以就是现在这样难看的样子，不过电流还是很生猛的。

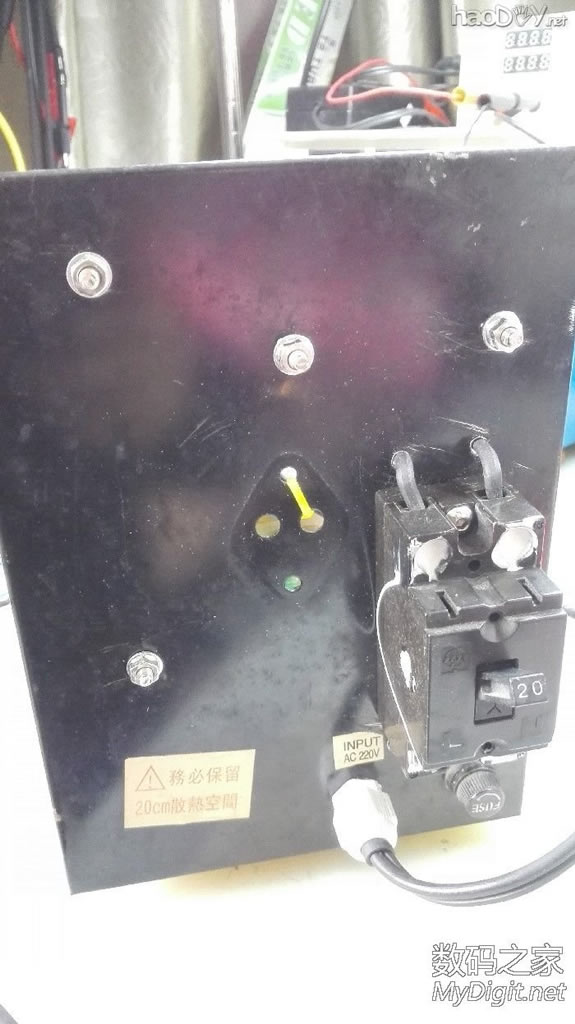

手边正好一一个小日本20A

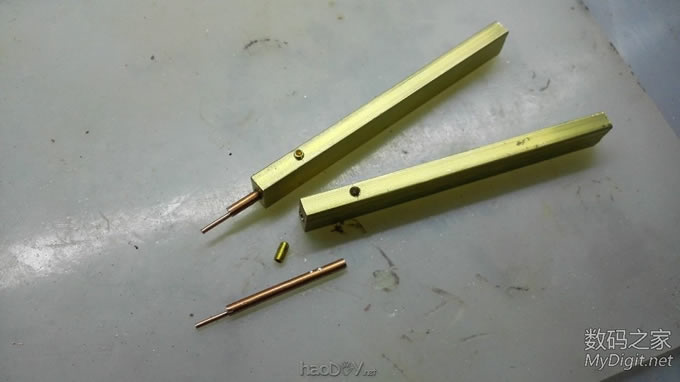

空气开关，双线进出的，体积有点大就安装在了后面。时间继电器是带循环的继电器，我把T1设为0去掉循环功能，只用常开脚的8-6，复位脚接1-3，这样一来时间继电器随时都有显示。[attachment=7049294]焊笔用两条6*12*100的黄铜条制作，前面开3mm空深25mm，侧面开2.5孔并攻3mm丝牙，这样焊针可方便拆卸，固定焊针用3mm机米螺丝

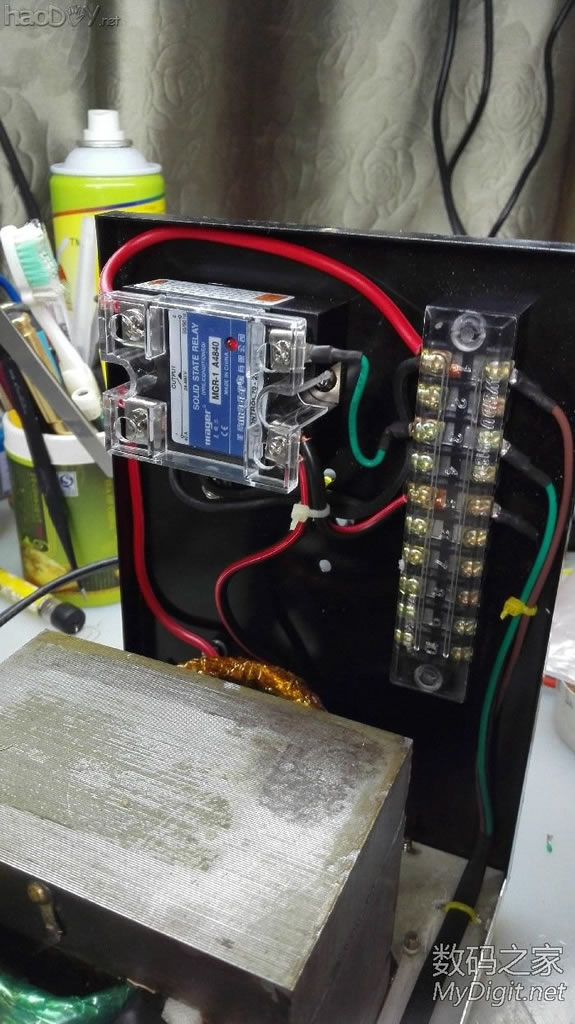

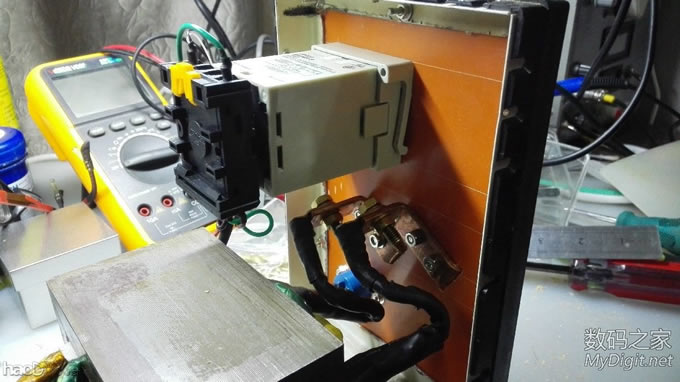

接线端子我用3*15*100mm的紫铜板加工成Z型钻孔固定在面板上这样可以最大限度减小接触电阻。这是固态继电器40A的，这个比交流接触器的好处就是无噪音，时间无延时，还有就是控制电流只有15ma，这样时间继电器毫无压力，杜绝
其触点出现打火、粘连、接触不良的隐患这是前面板里面，右面空出一块是安装调流器的地方，东西在路上还没到。

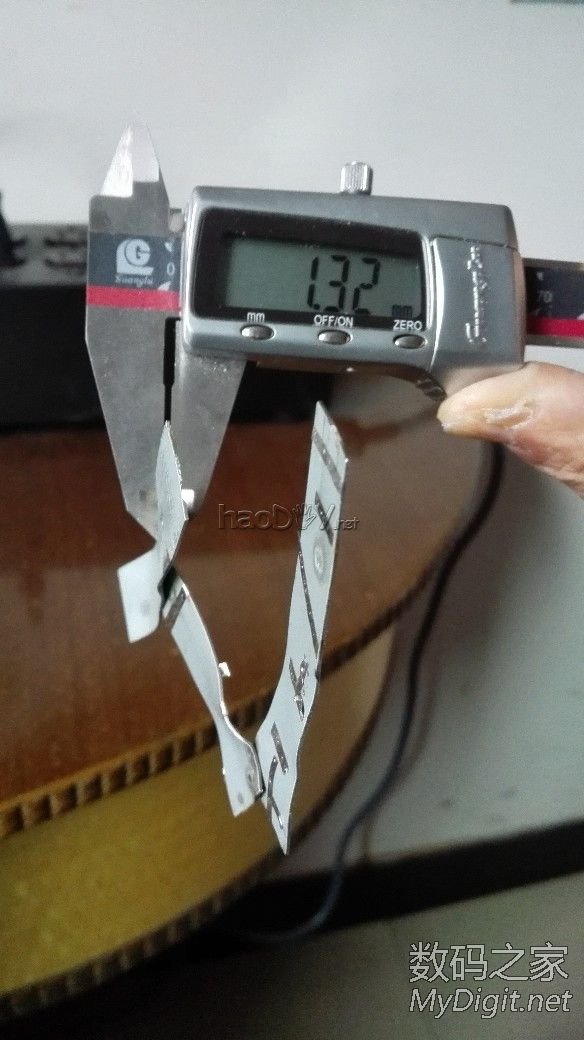

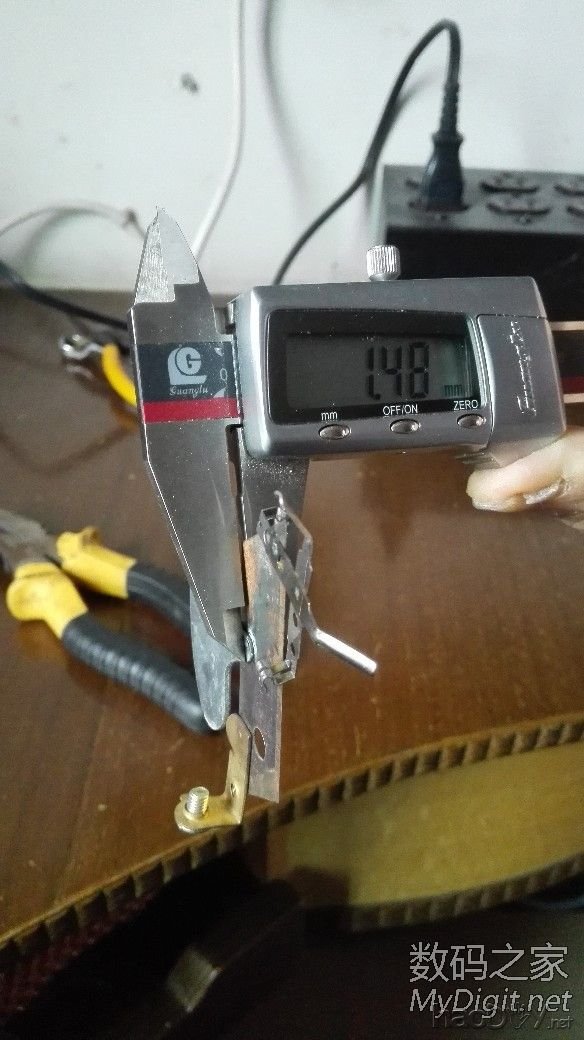

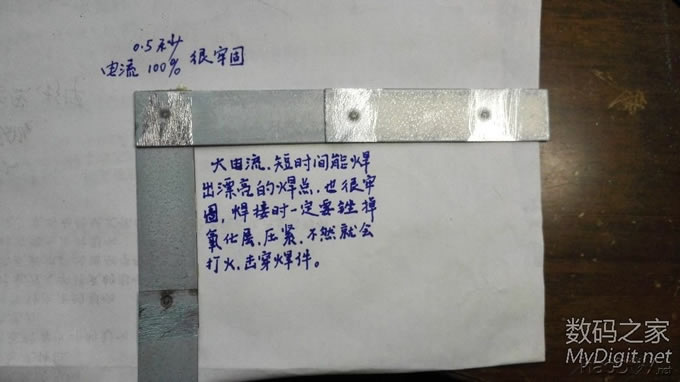

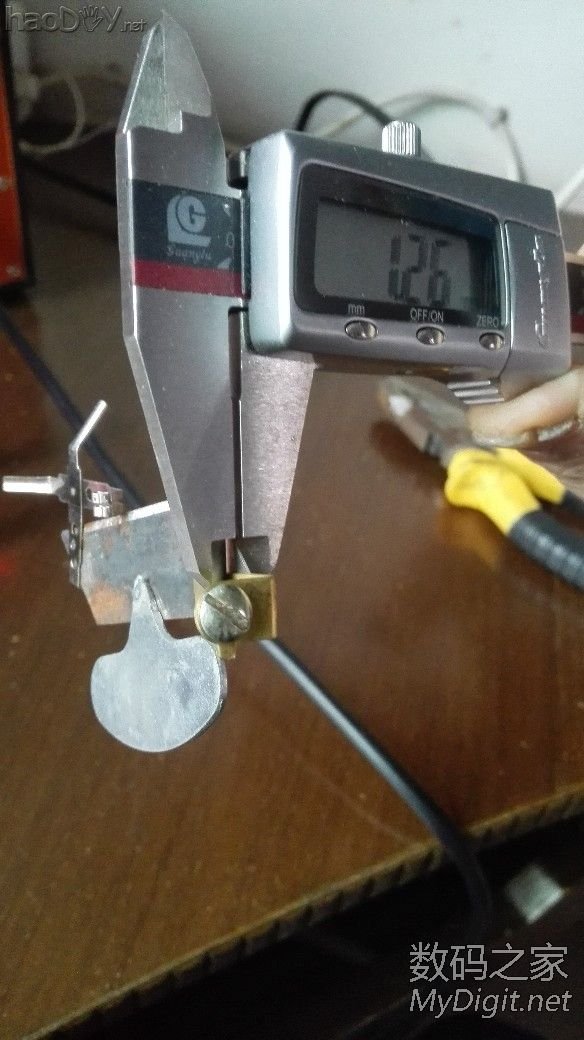

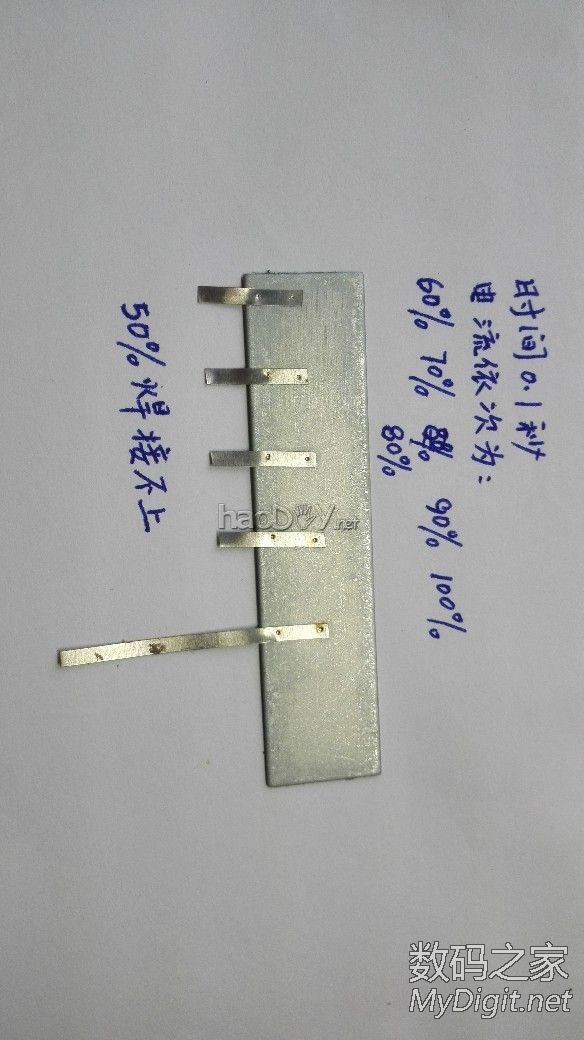

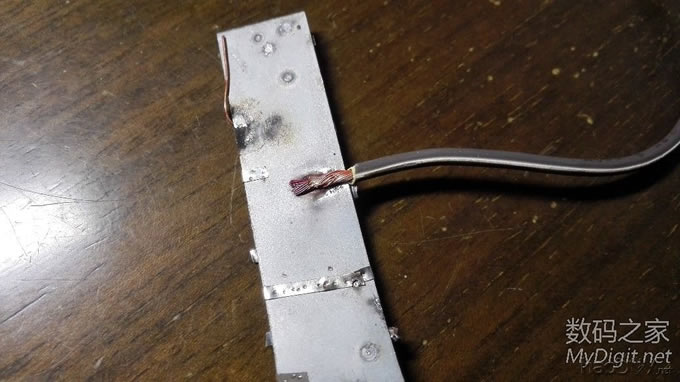

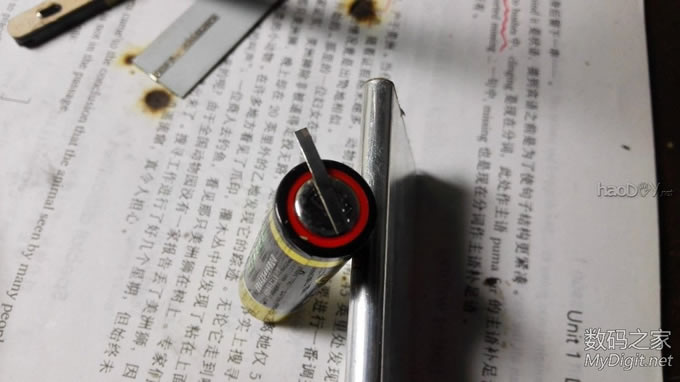

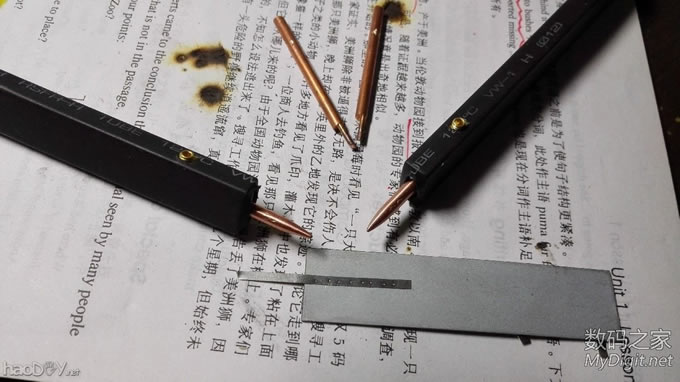

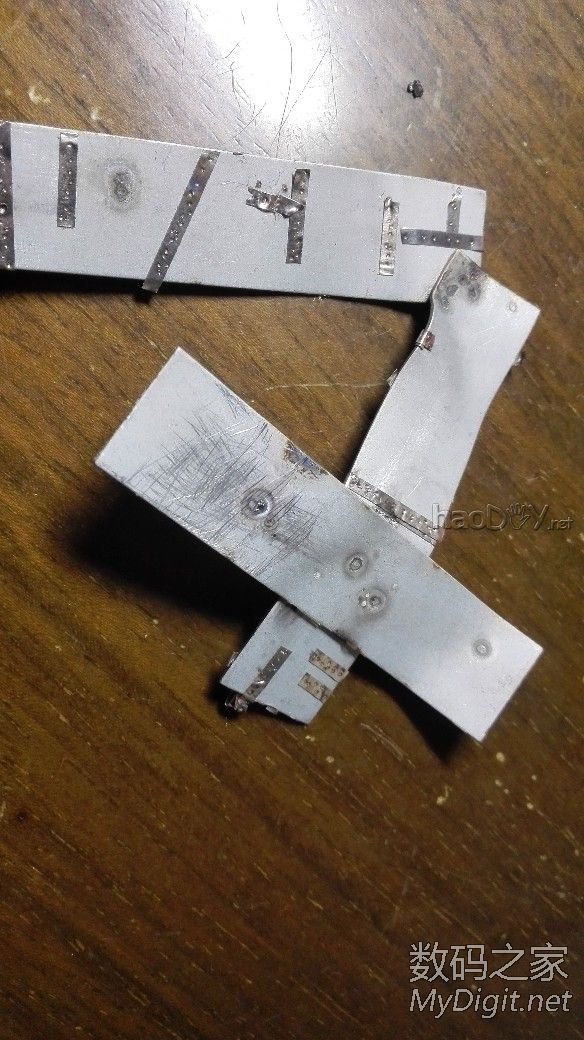

焊接镍片焊点非常漂亮，不发黑，没烧穿，没焊针的铜粘连，焊点圆润，焊针是用3mm的焊针自己打磨的，经实验还是这种子弹头形状最好用，尖头部分不要磨成针尖状要磨成圆形好不好用你试试就知道。这个是时间调到最小档10mS焊接的，开始焊笔的线是25平，结果电流太大镍片烧穿，时间又不能再小了，所以把焊把线里的线抽出两束用硅胶管套上（这个25平里面的线有7束），通过减小截面积降低电流就OK了，附带的好处是使用是更轻巧更灵活了。

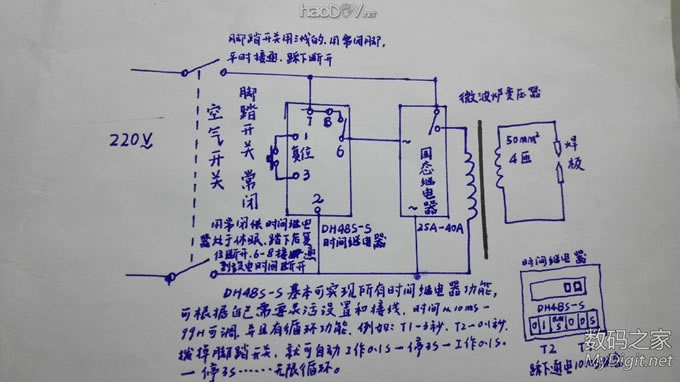

把电路图给大家看一下

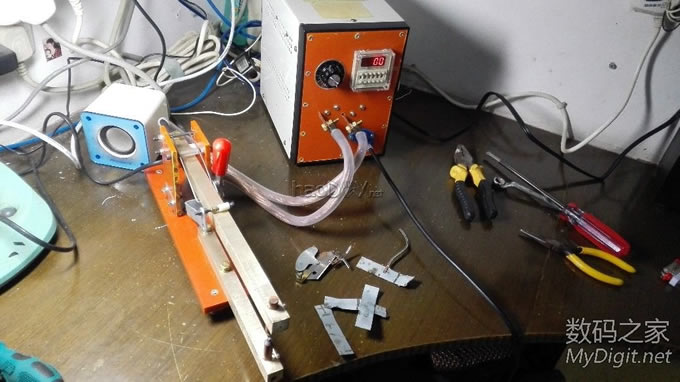

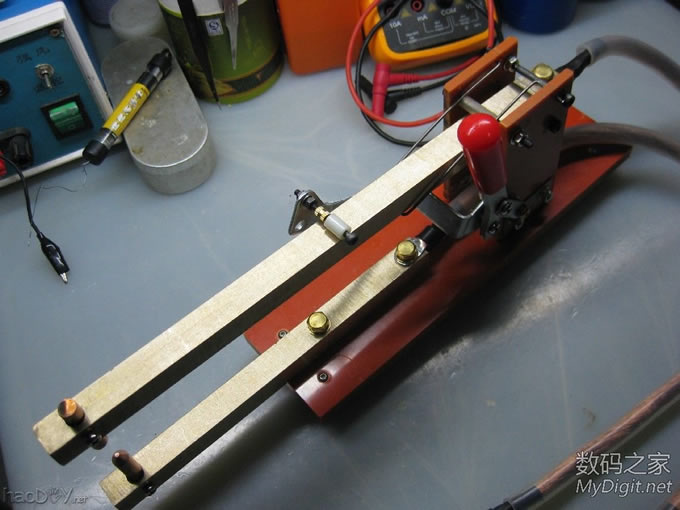

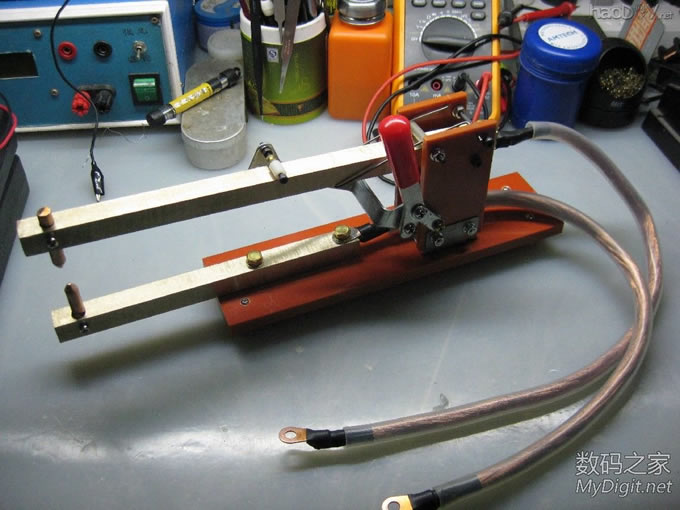

把新作的焊钳给大家看一下，很方便，焊臂是黄铜做的，也很结实

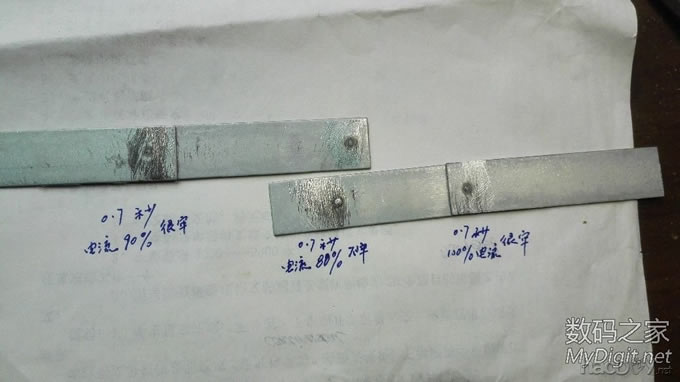

今天只能传这么多了焊钳的图片还有些在34楼，过几天我把加上电流调节后焊接的实际效果汇报给大家。希望这个帖子能抛砖引玉，大家不断改进不足，多一些创意，做出更好的作品。在此我也感谢那些以前在坛子里无私奉献自己的聪明才智和灵感的那些做点焊机的朋友，正是看了他们的帖子才激发了我的制作欲望，也是他们把制作的过程无私奉献出来才是我们能更顺利地完成自己的作品。我这个帖子里正因为没有详细的制作过程确实因为这方面的帖子太多了，再去说什么变压器绕制呀，什么接线呀完全有点画蛇添足了。谢谢大家。 怎么又有些图不见了？不会编辑，大家将就一下，今天晚了，过段时间重新编辑了。
