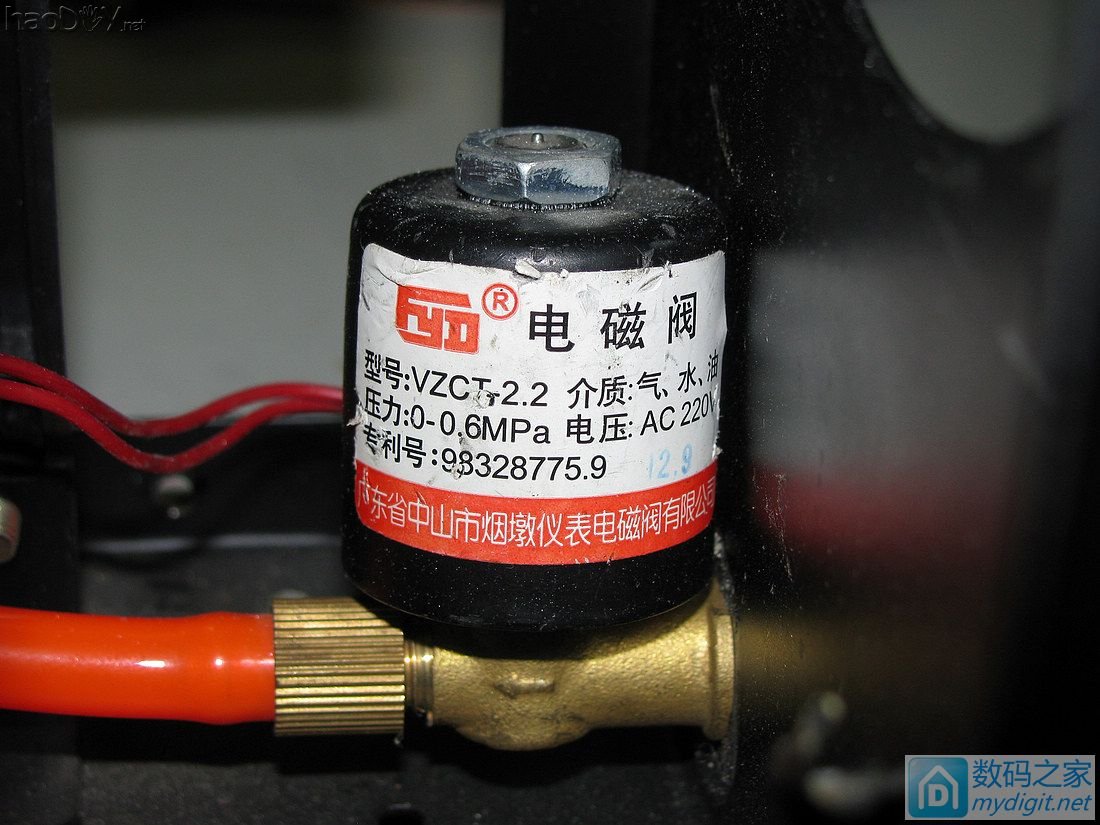

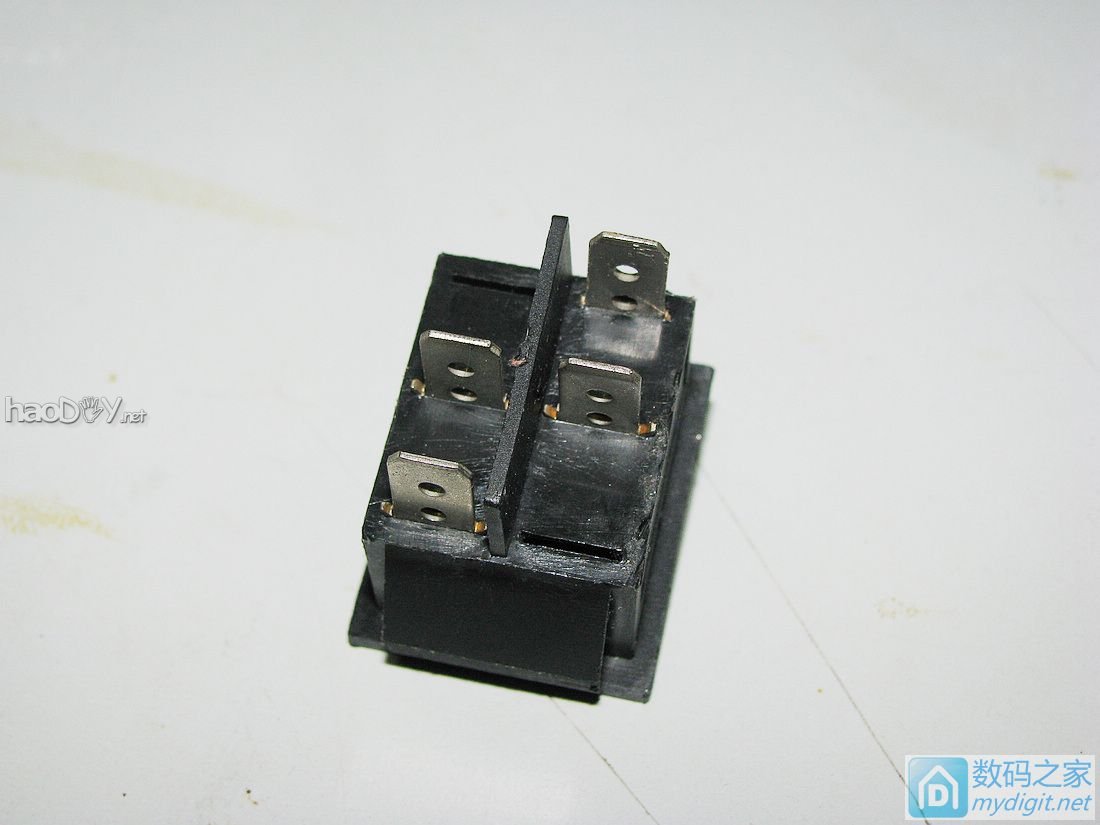

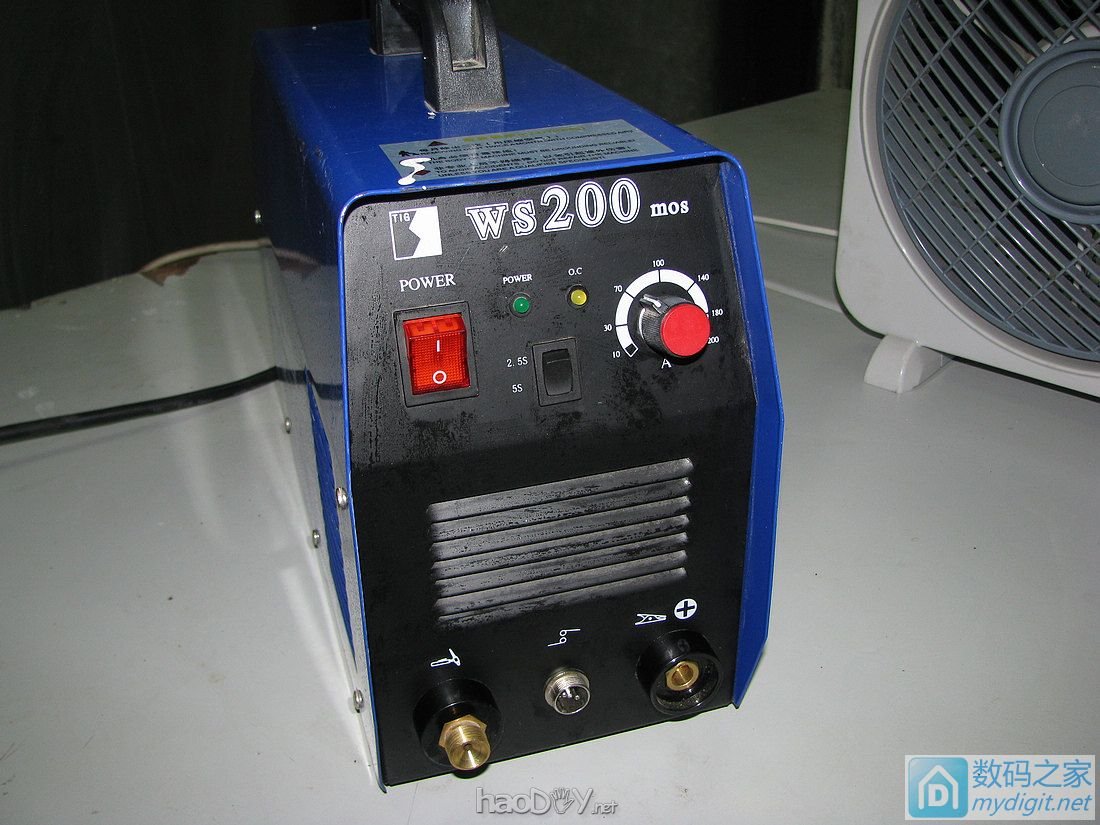

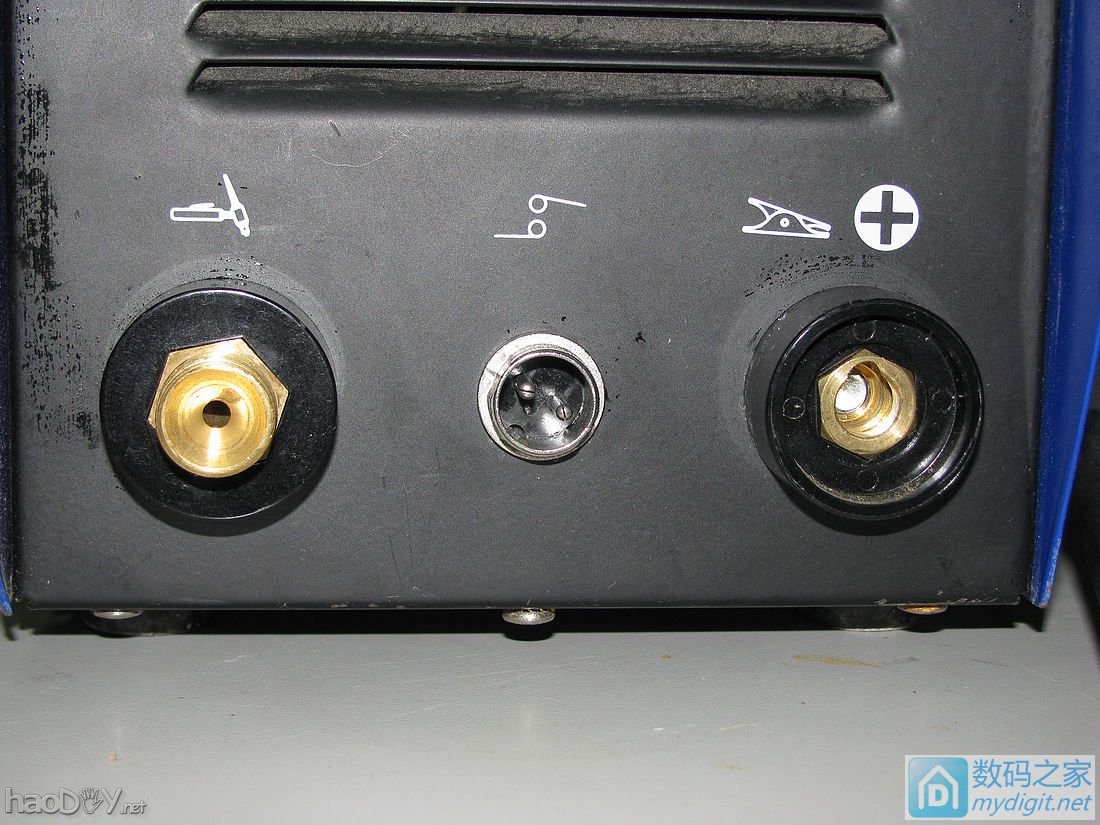

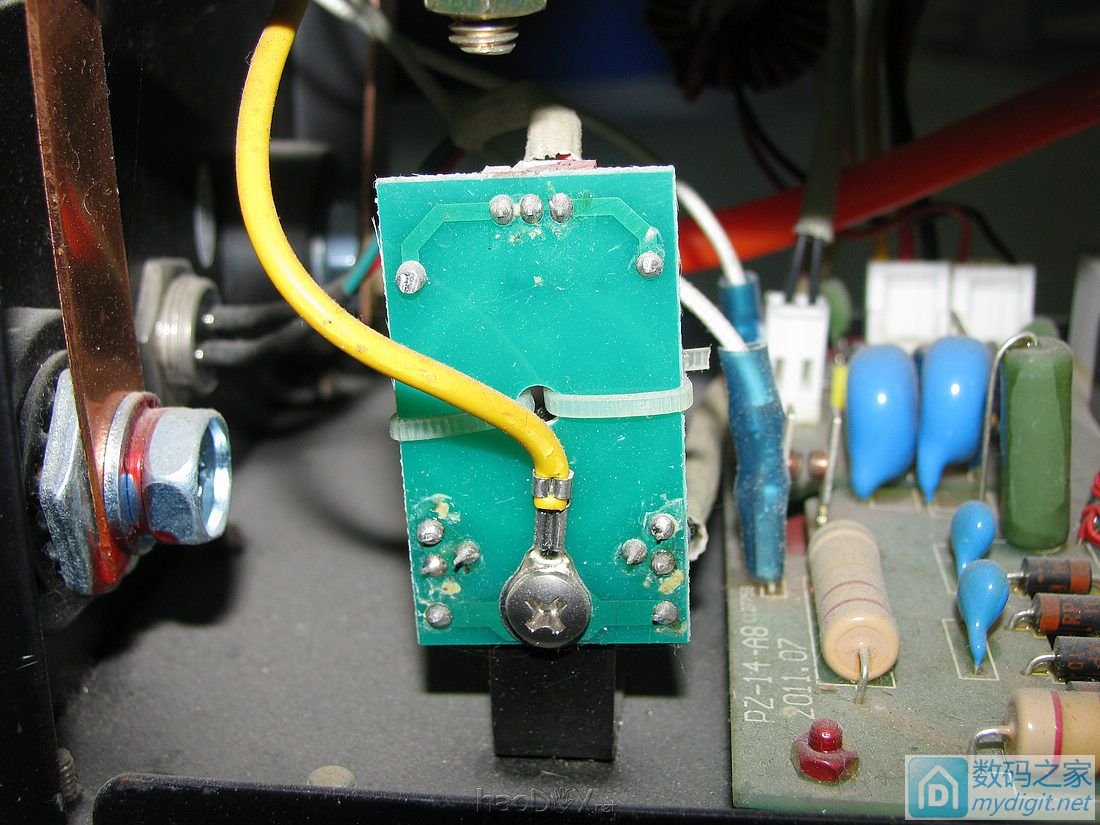

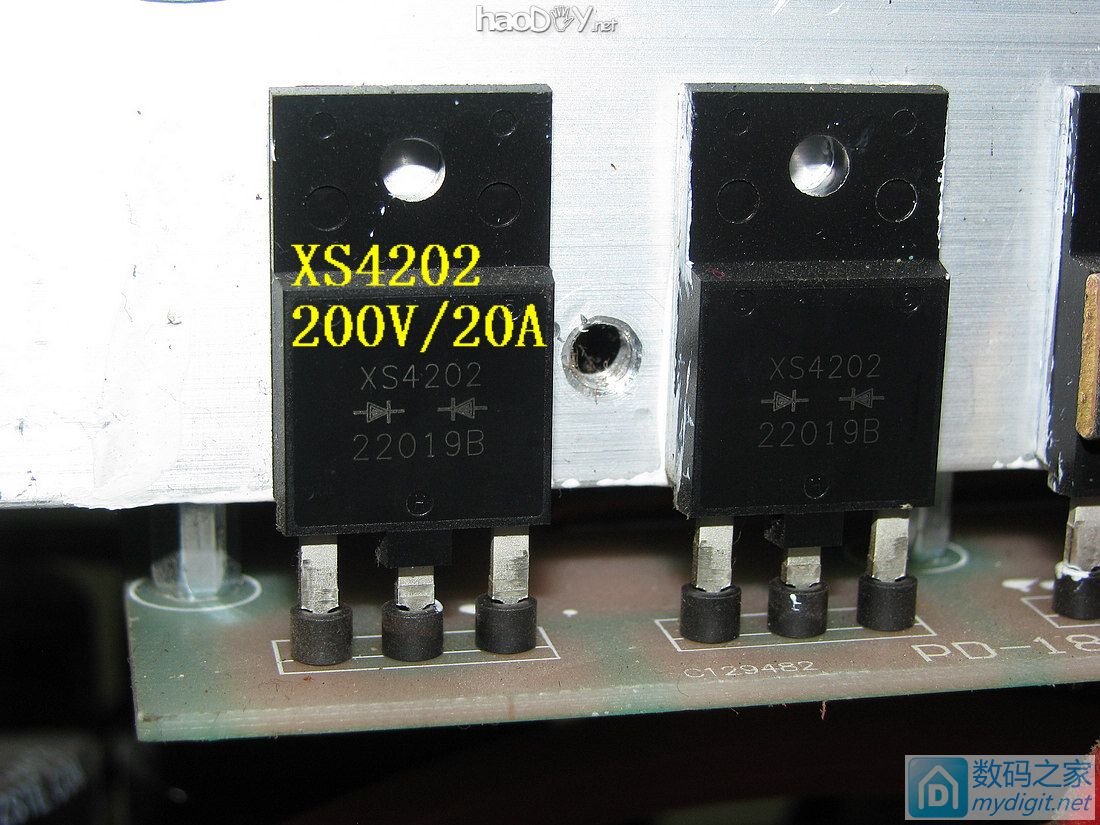

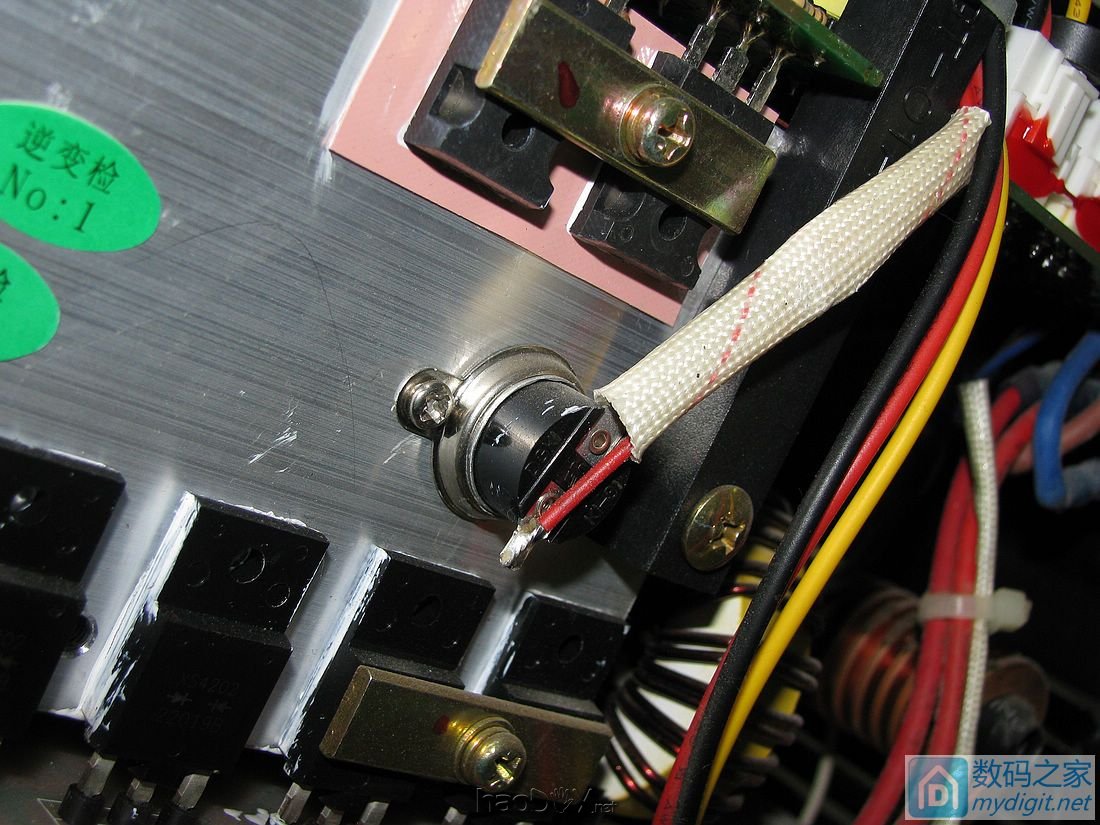

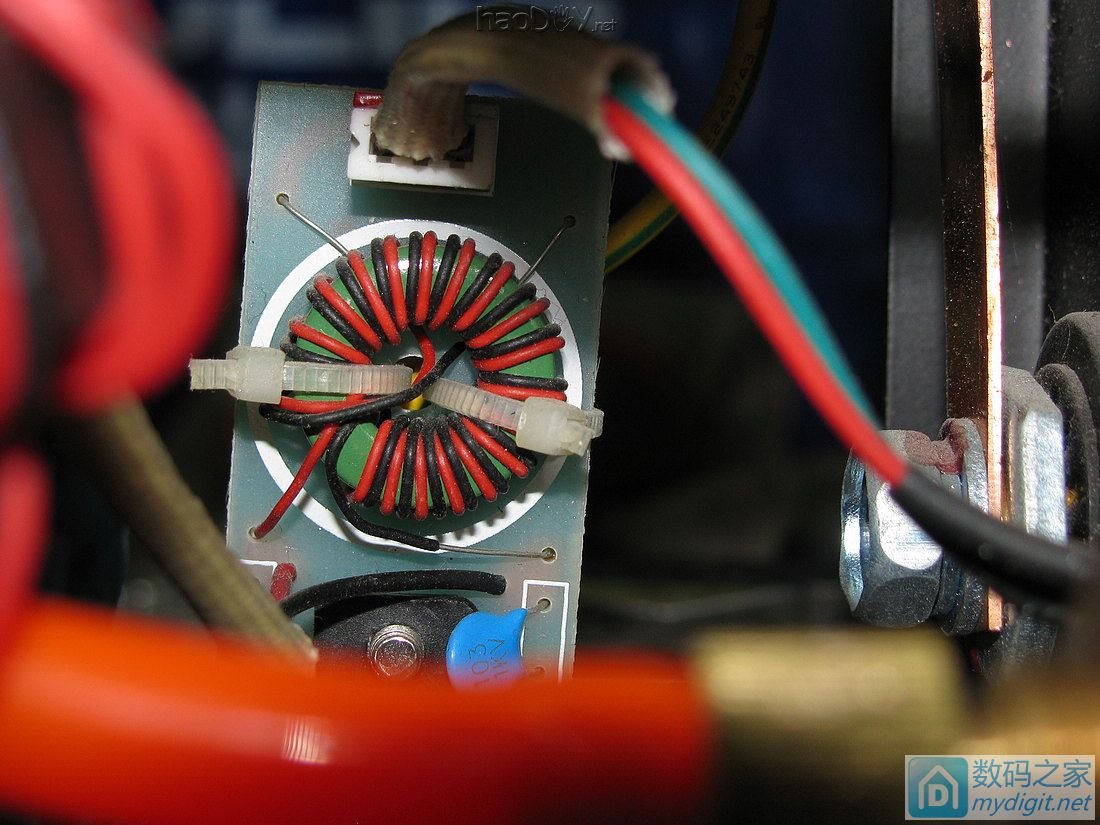

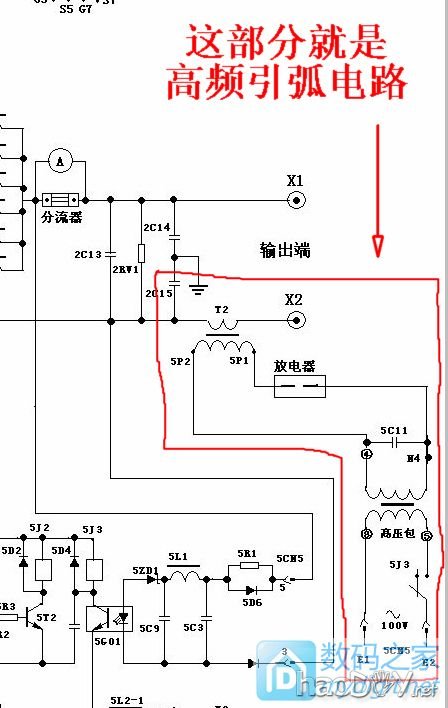

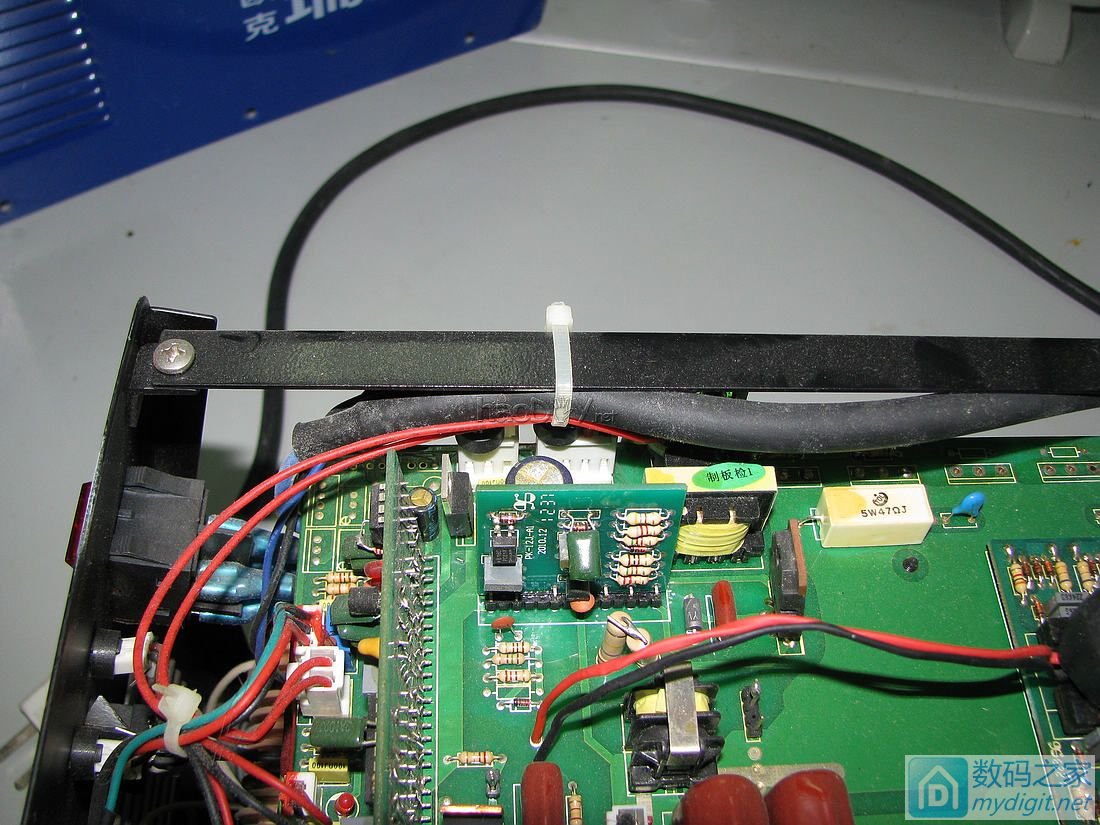

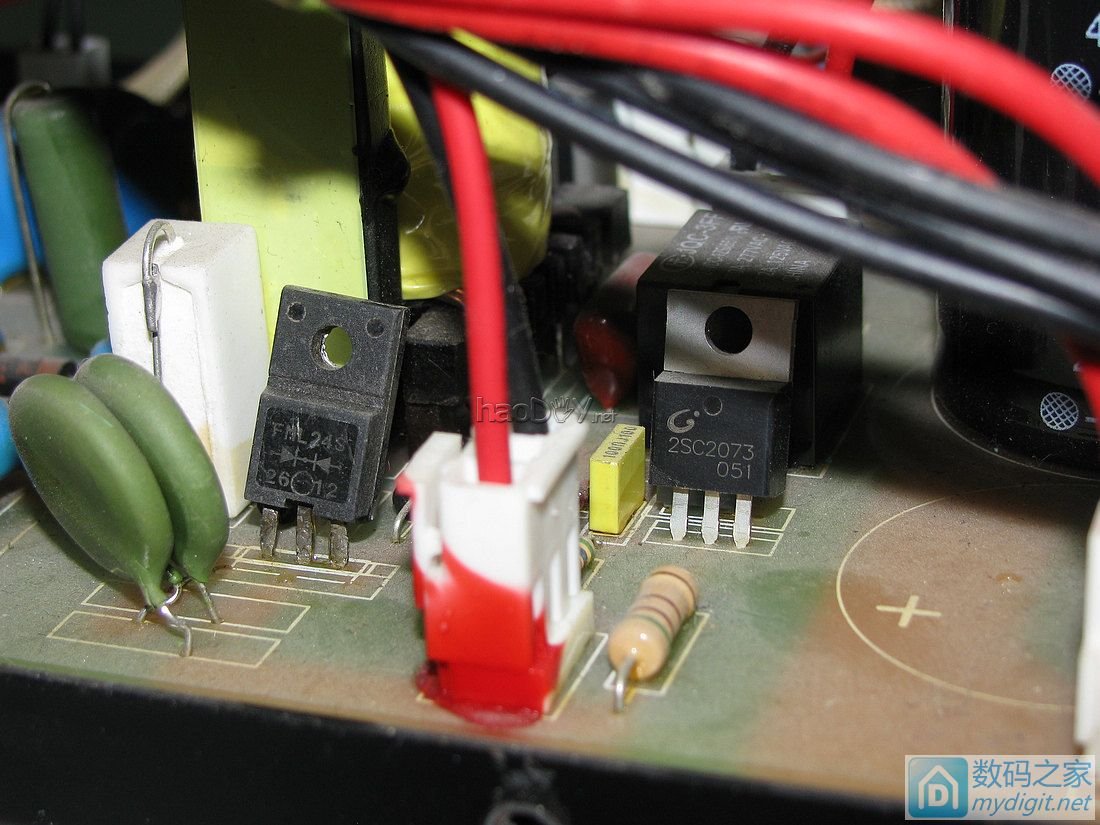

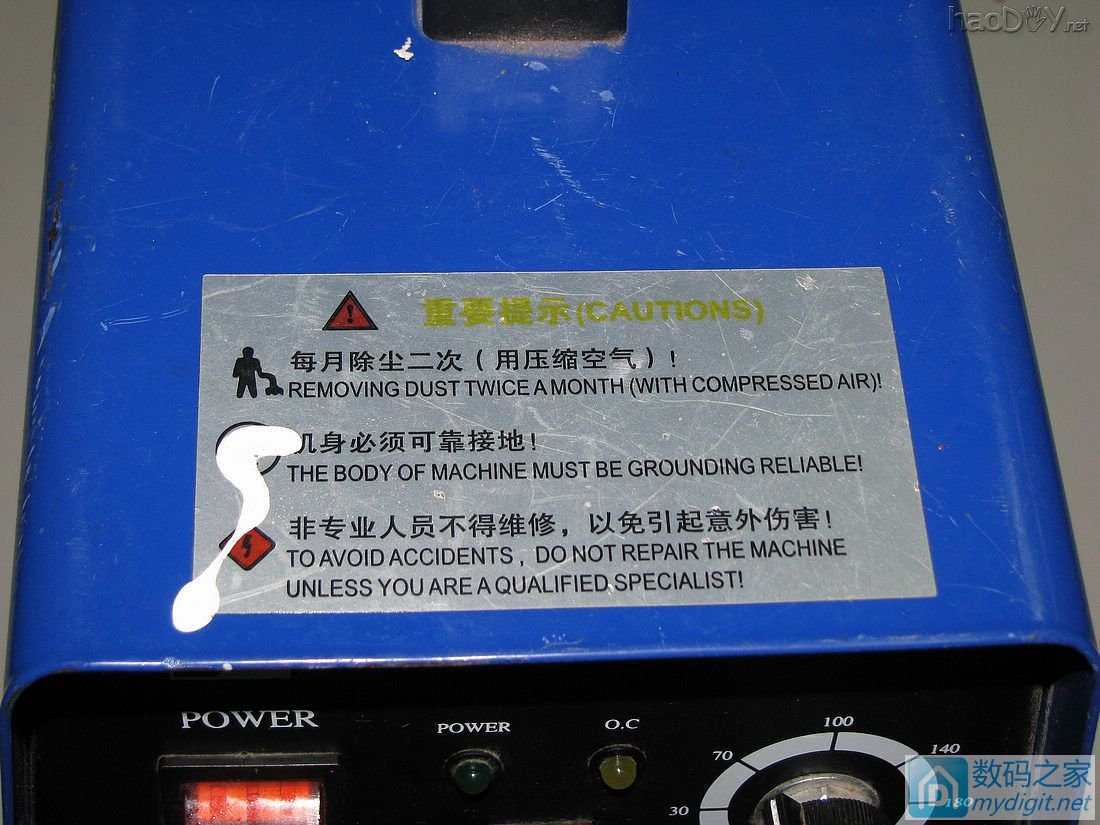

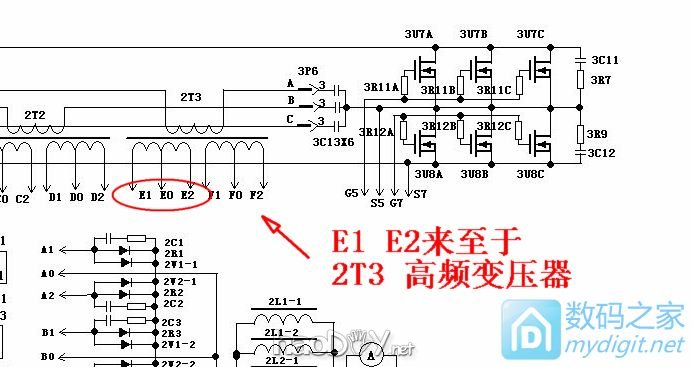

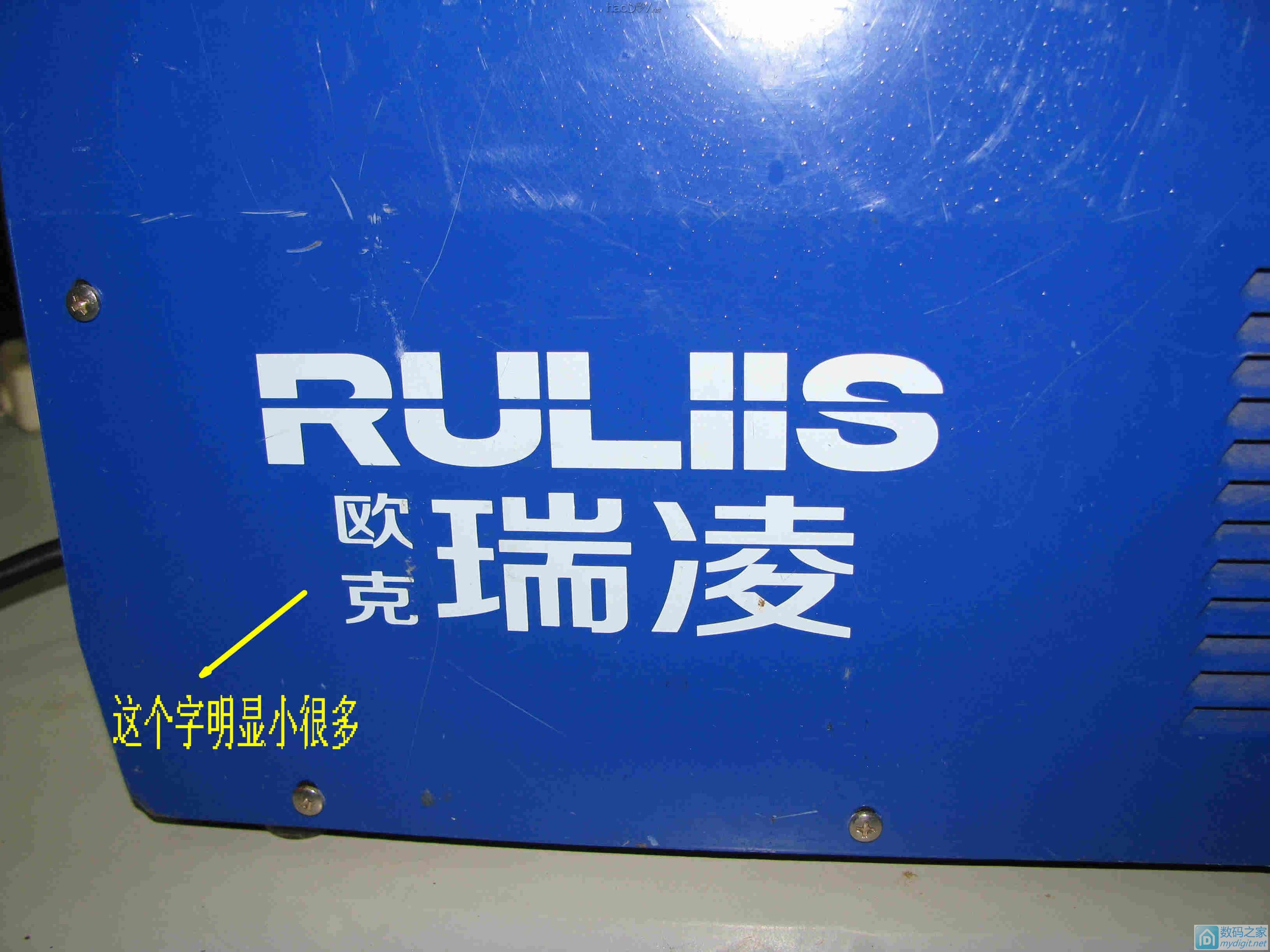

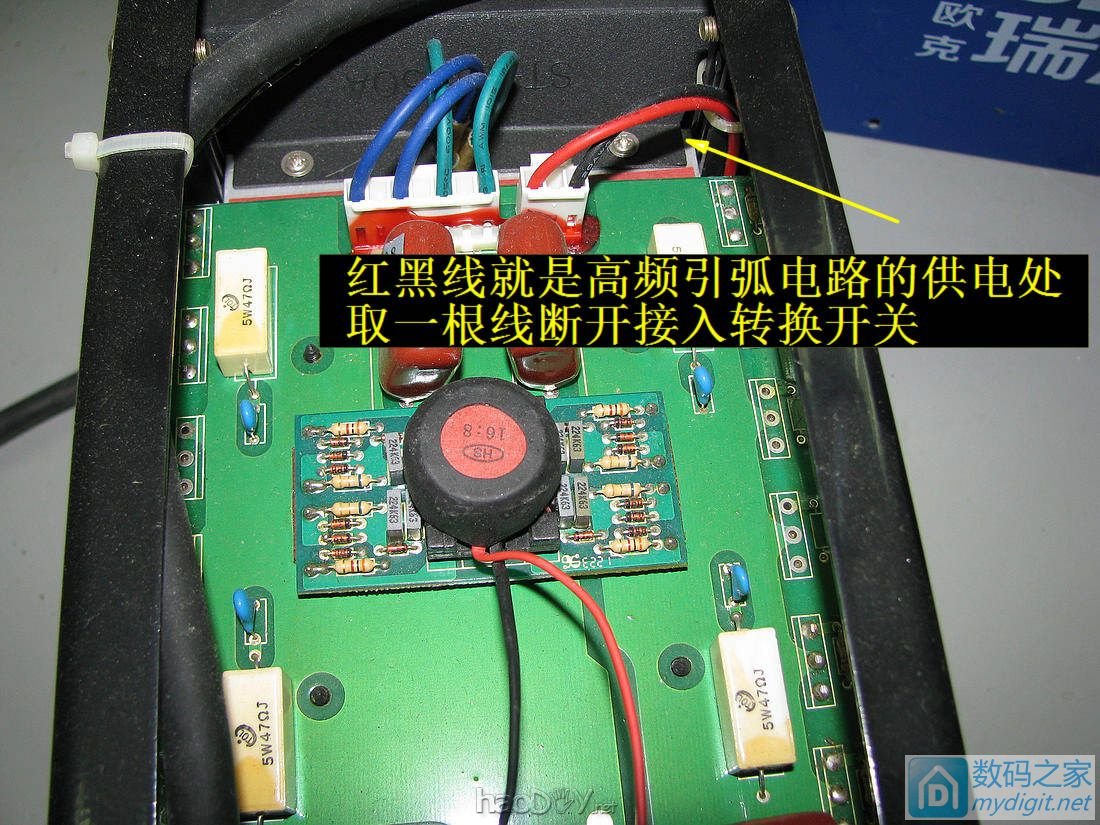

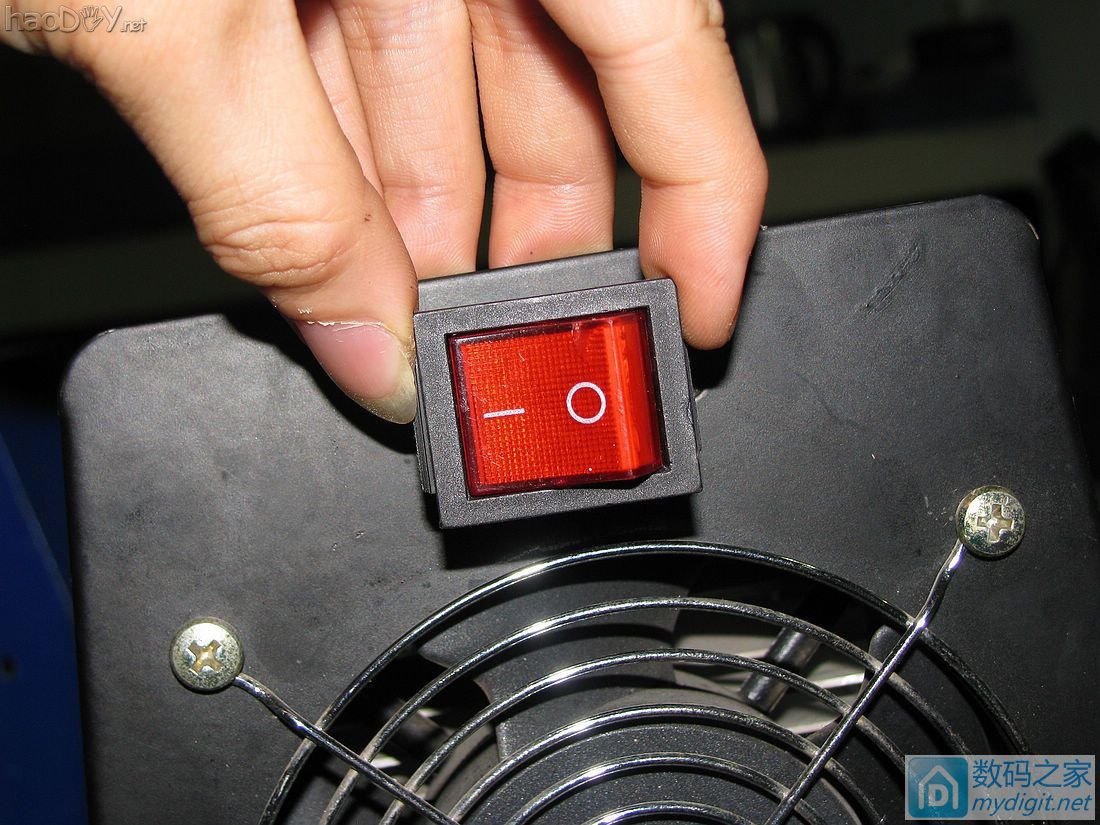

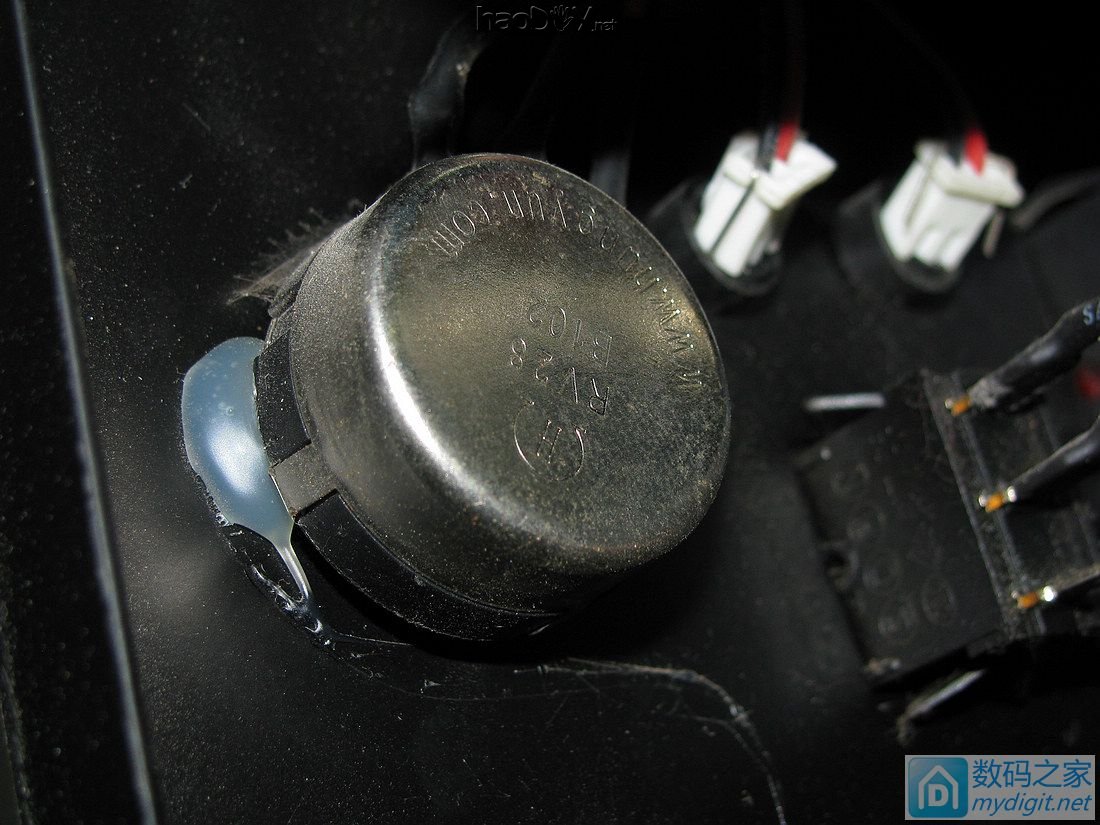

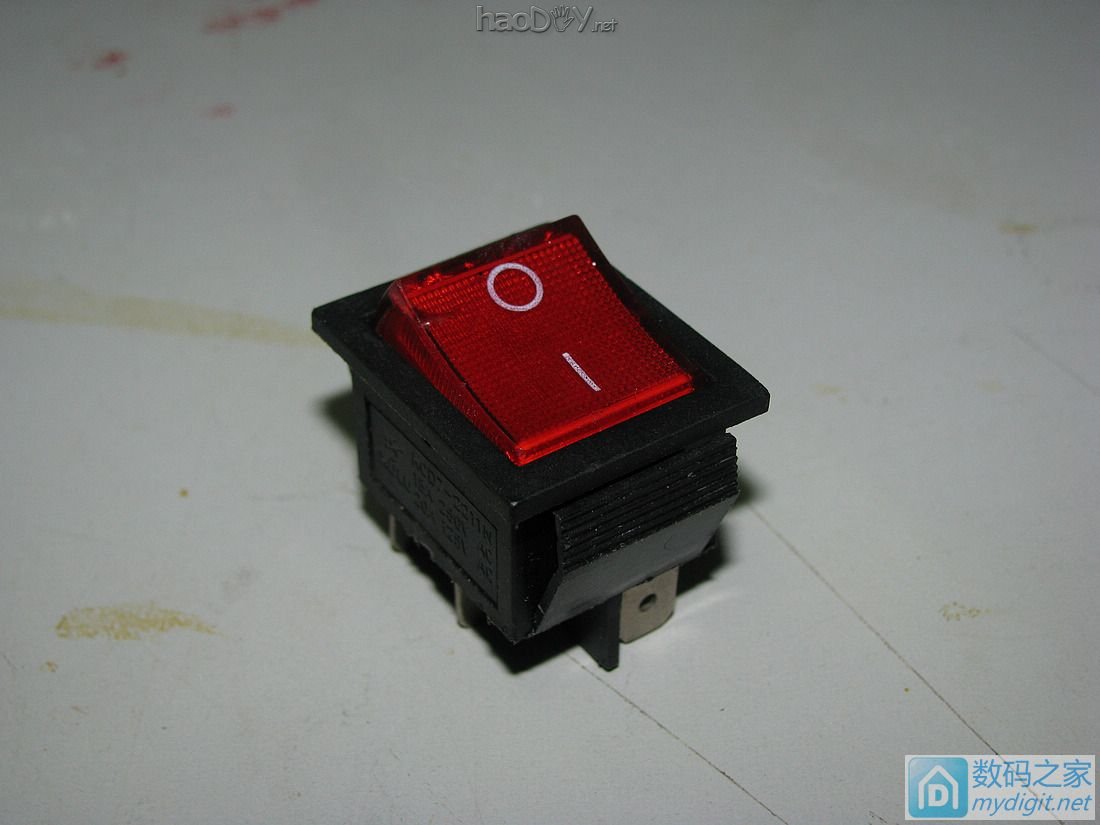

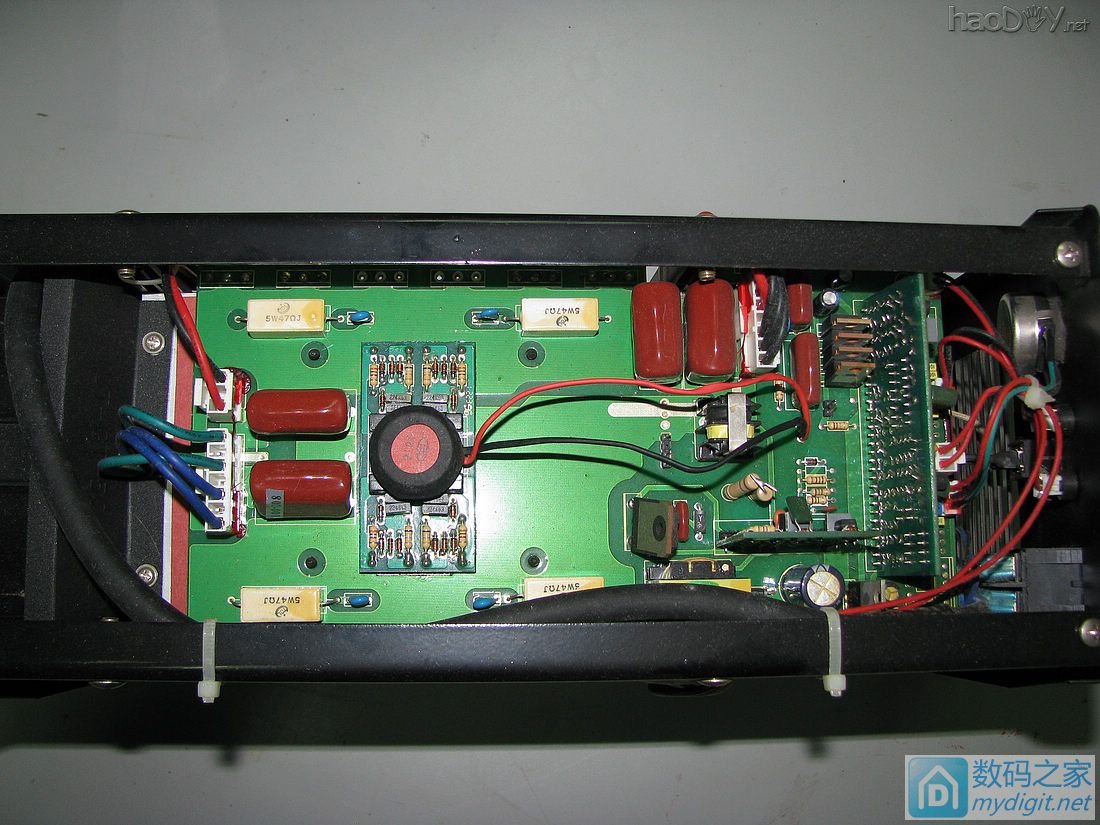

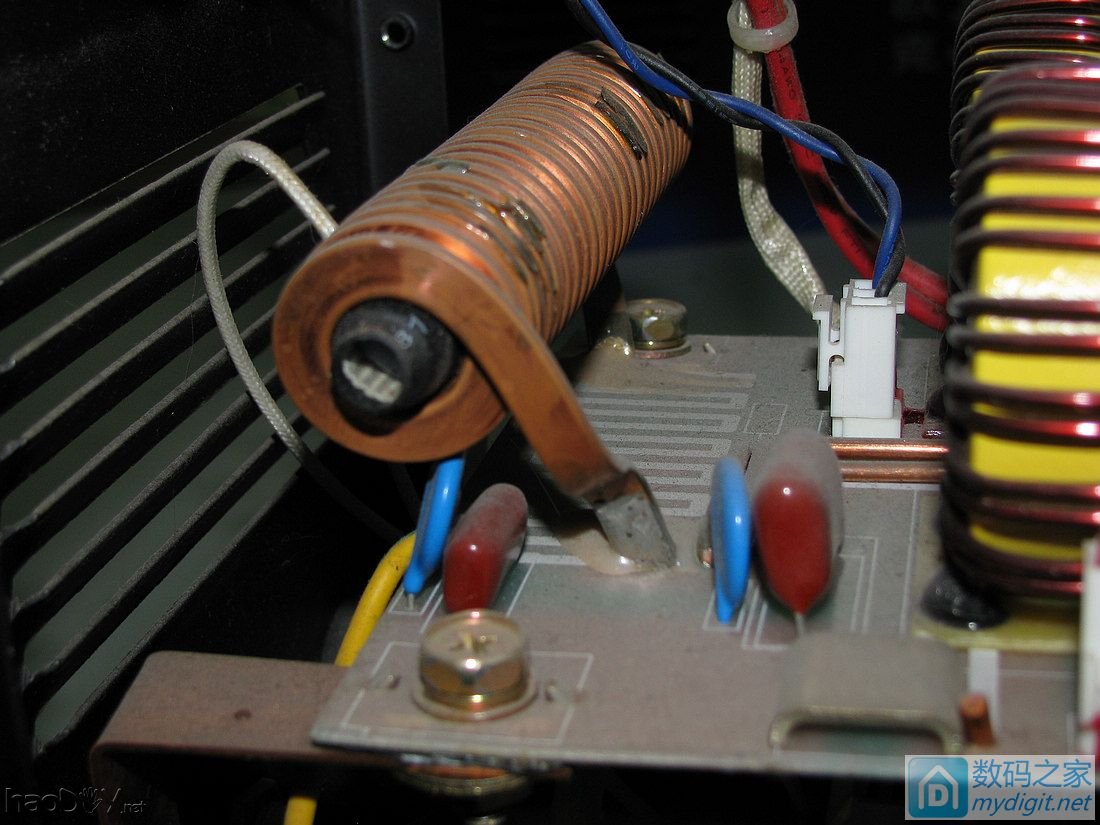

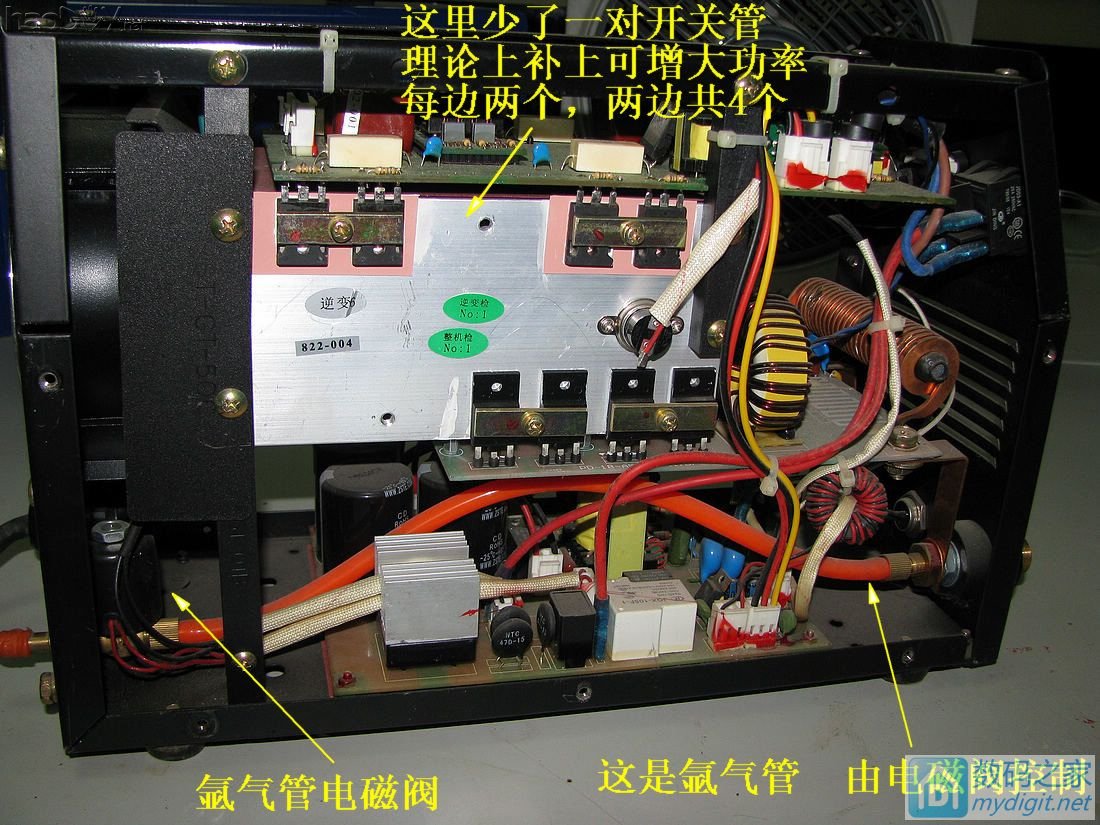

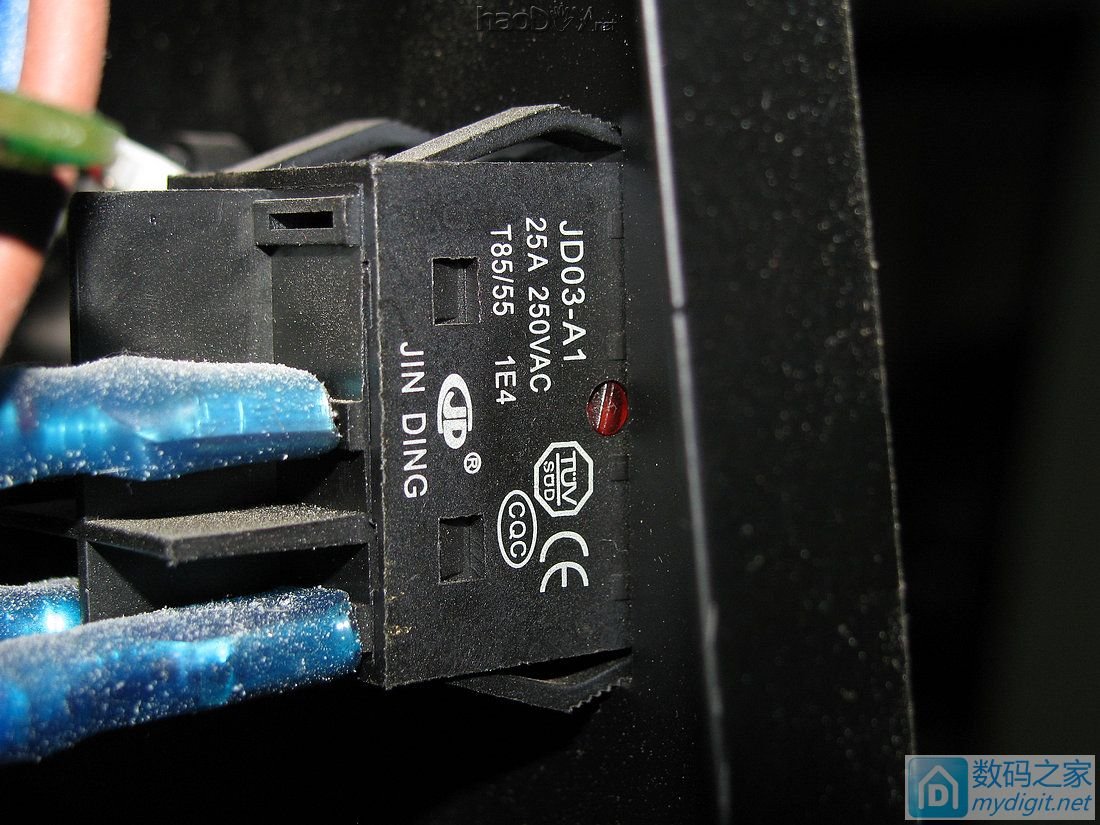

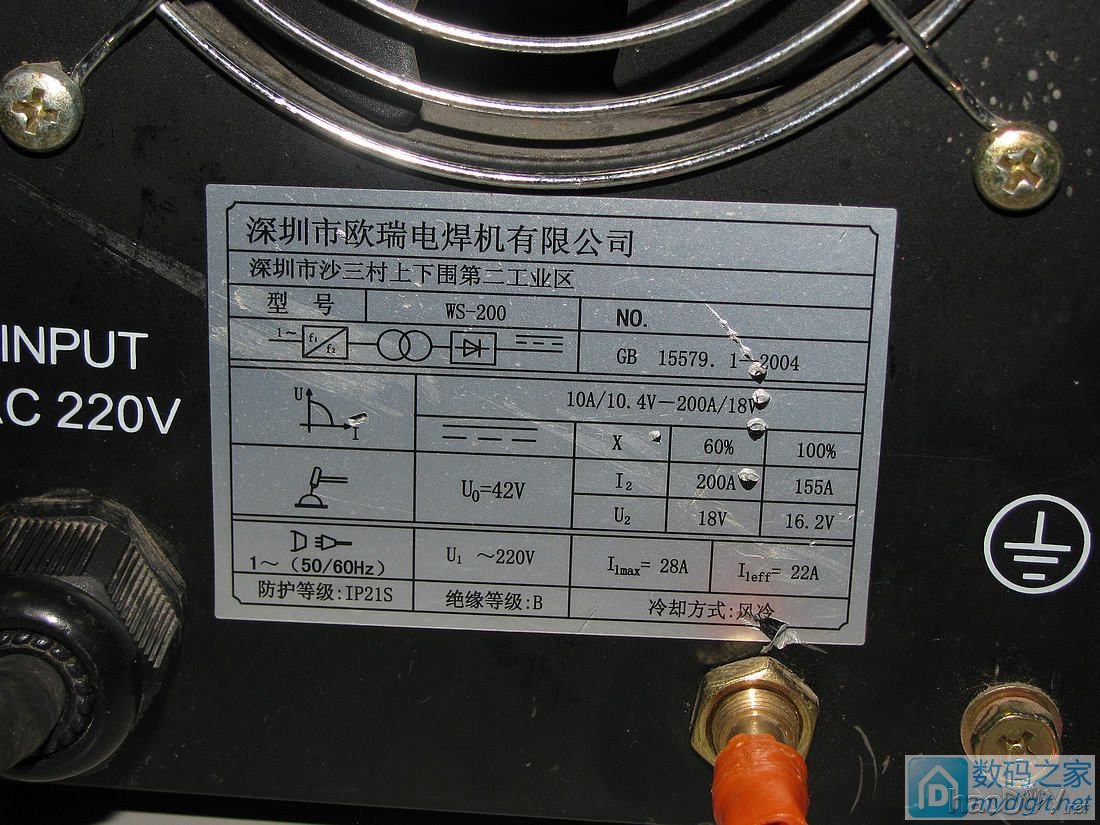

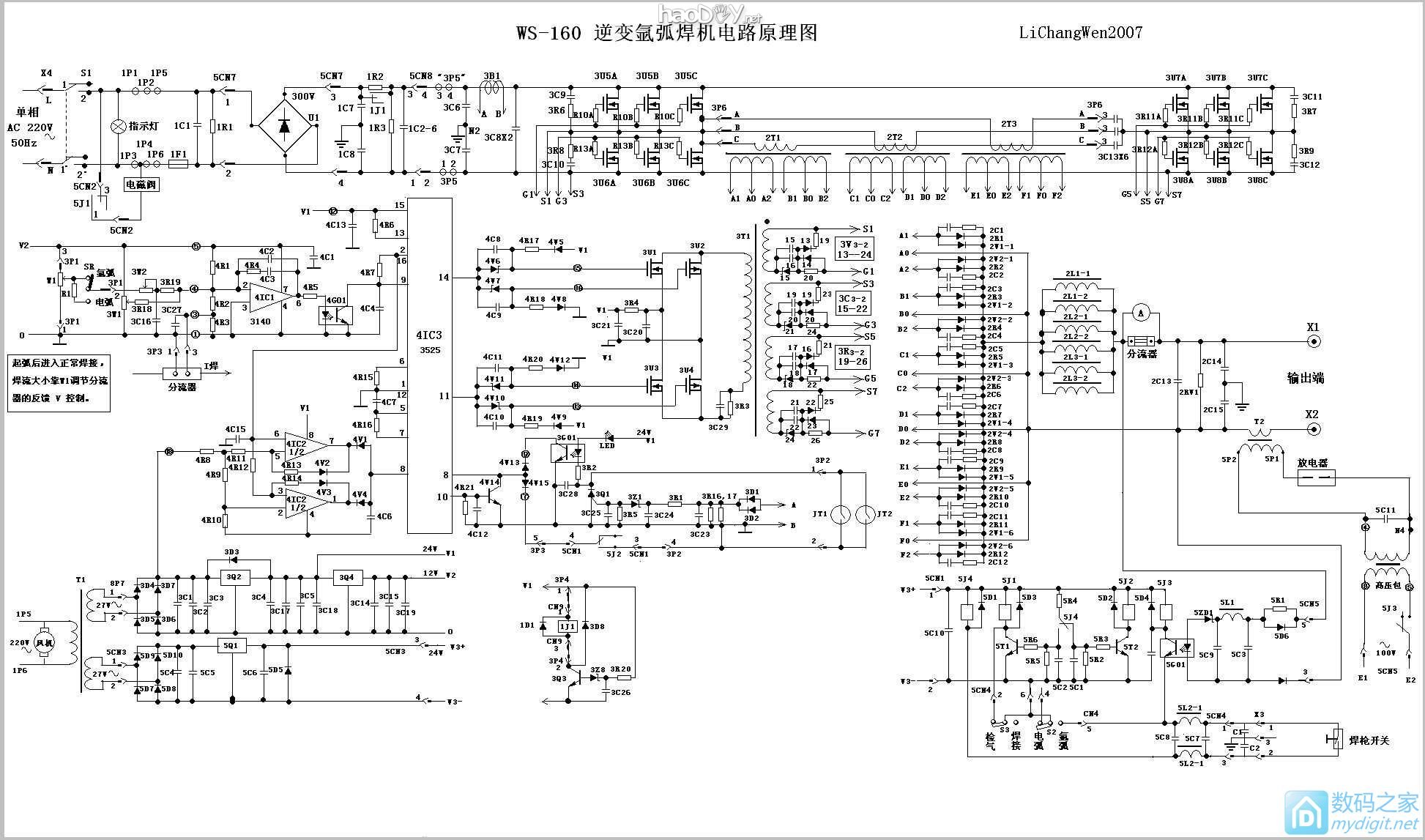

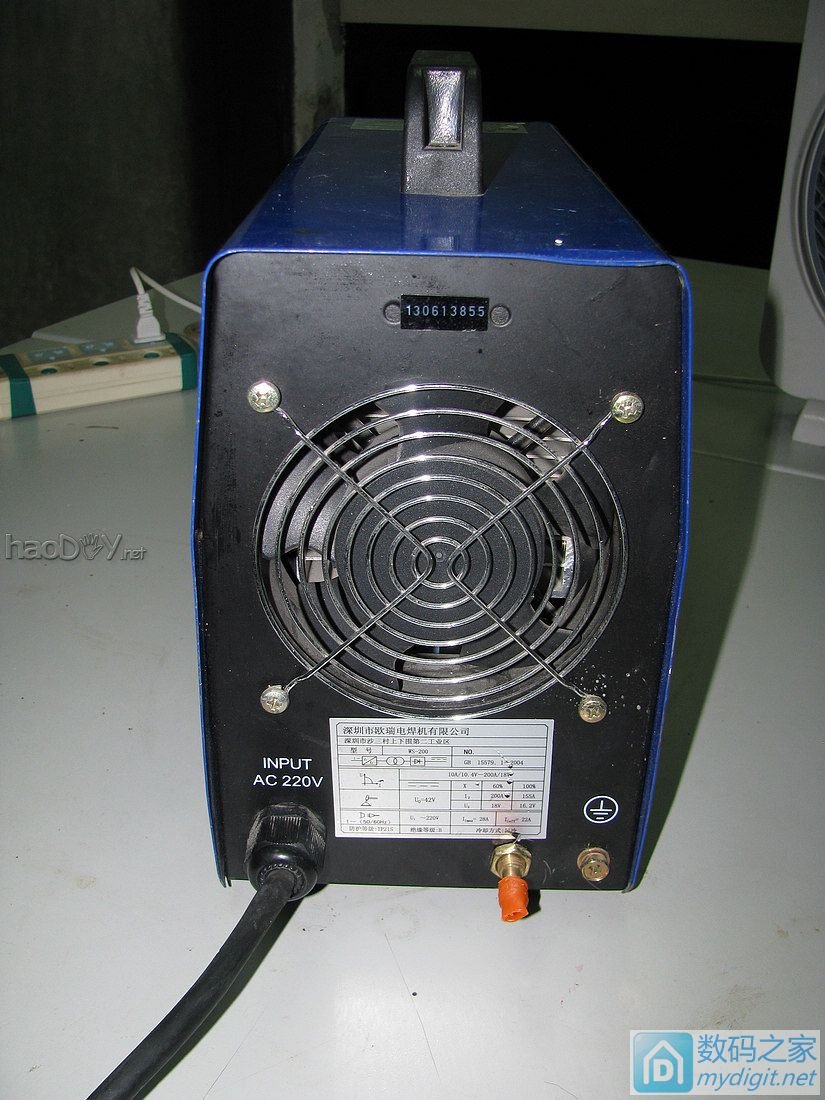

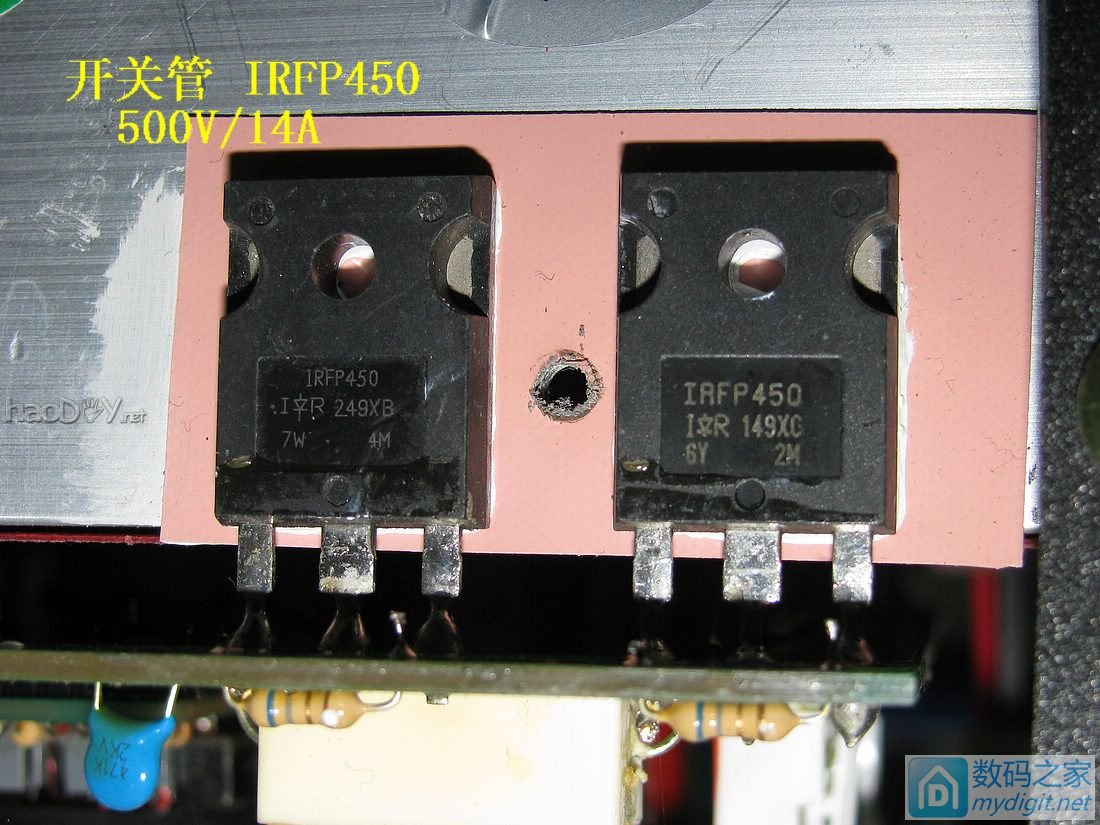

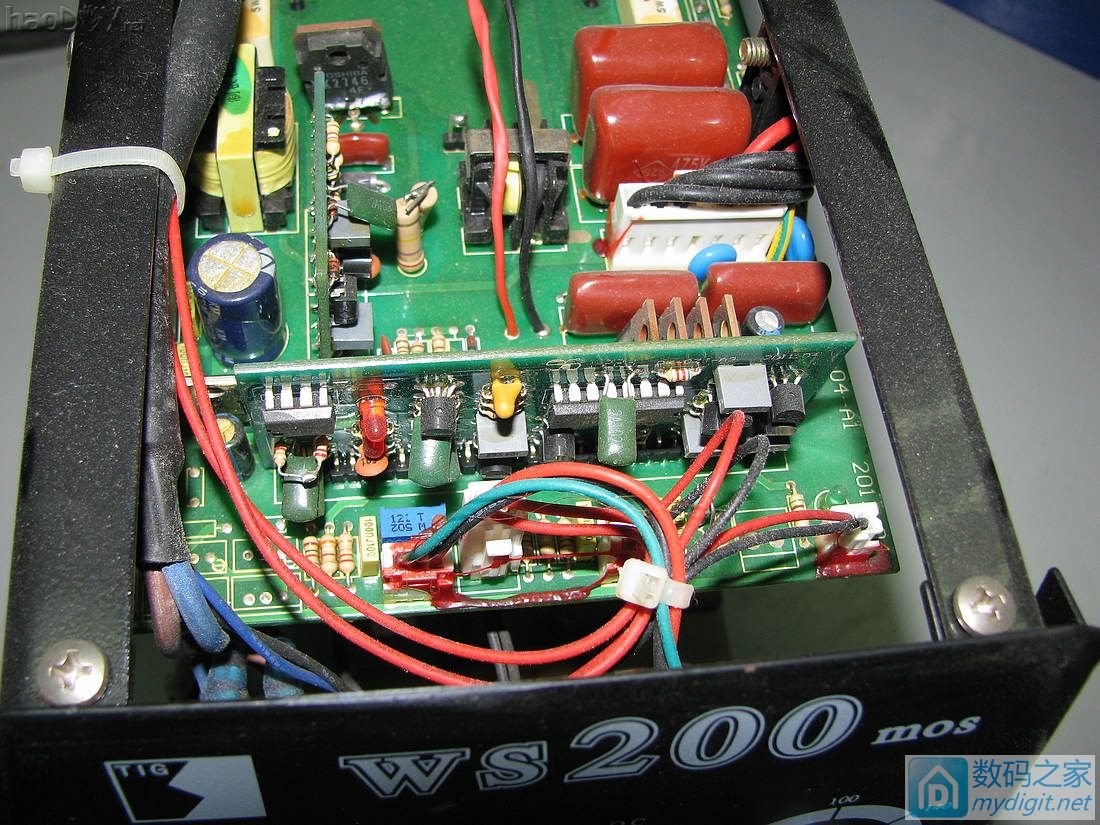

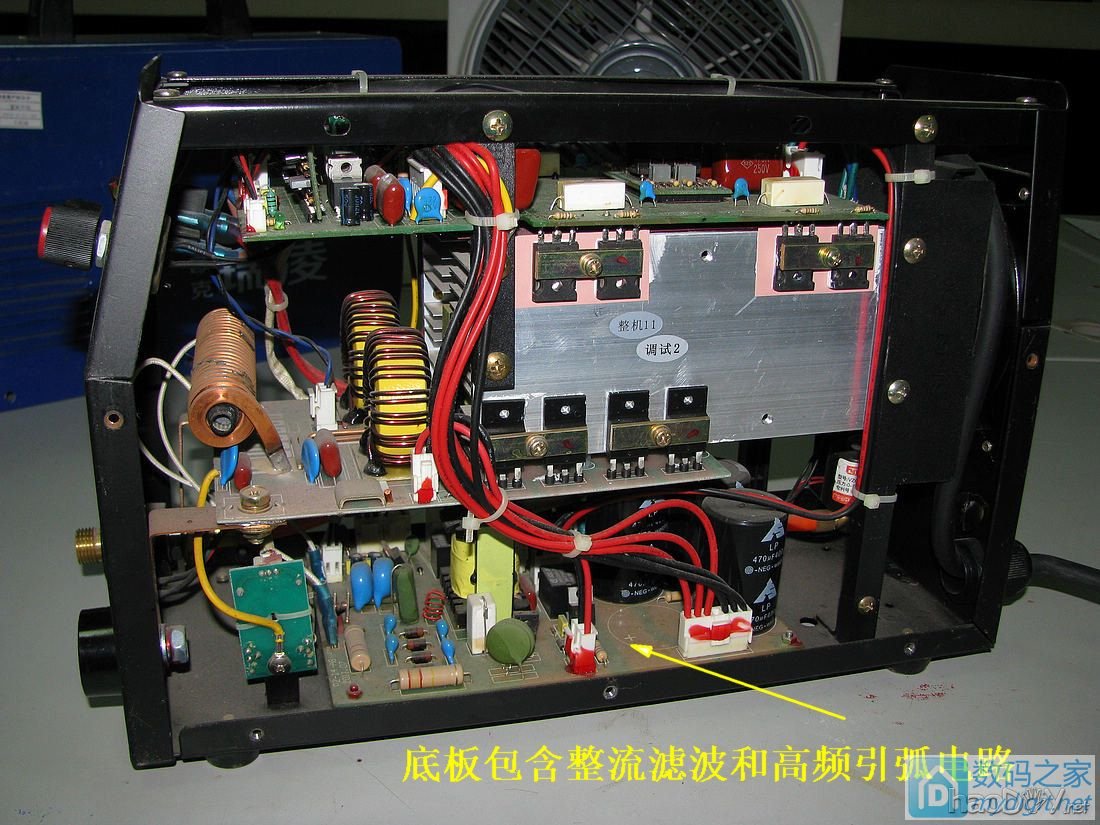

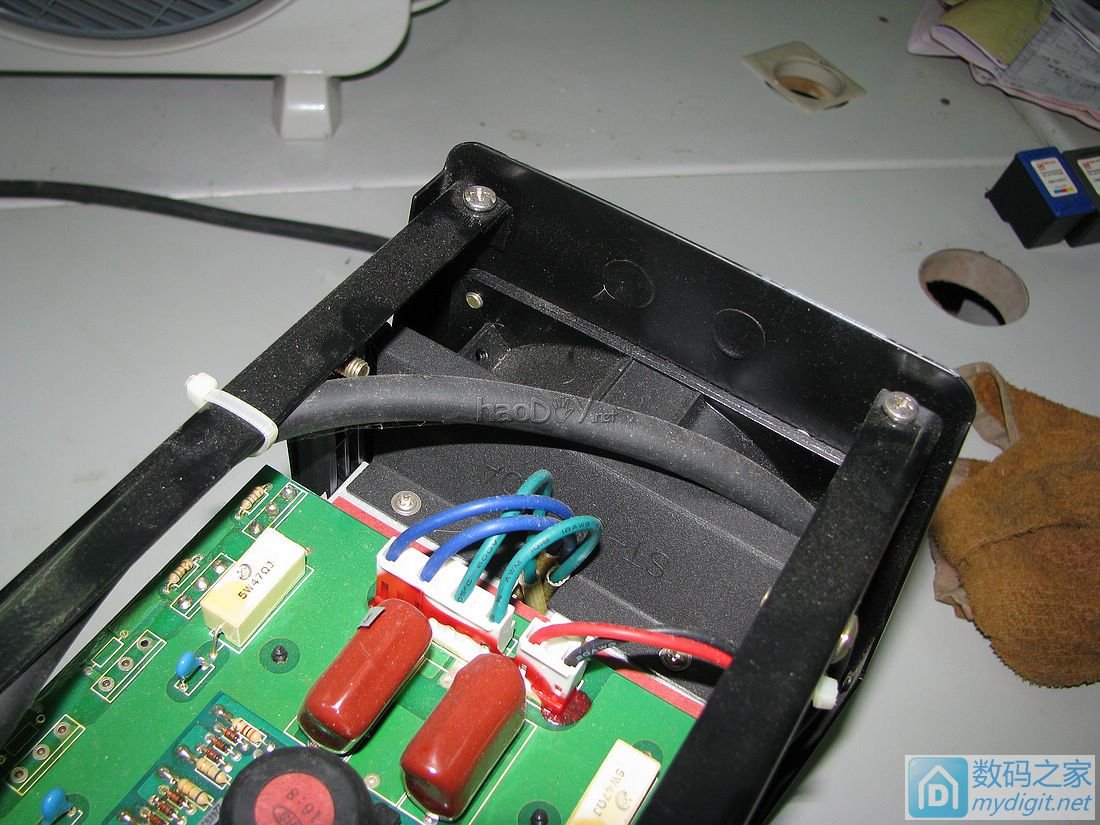

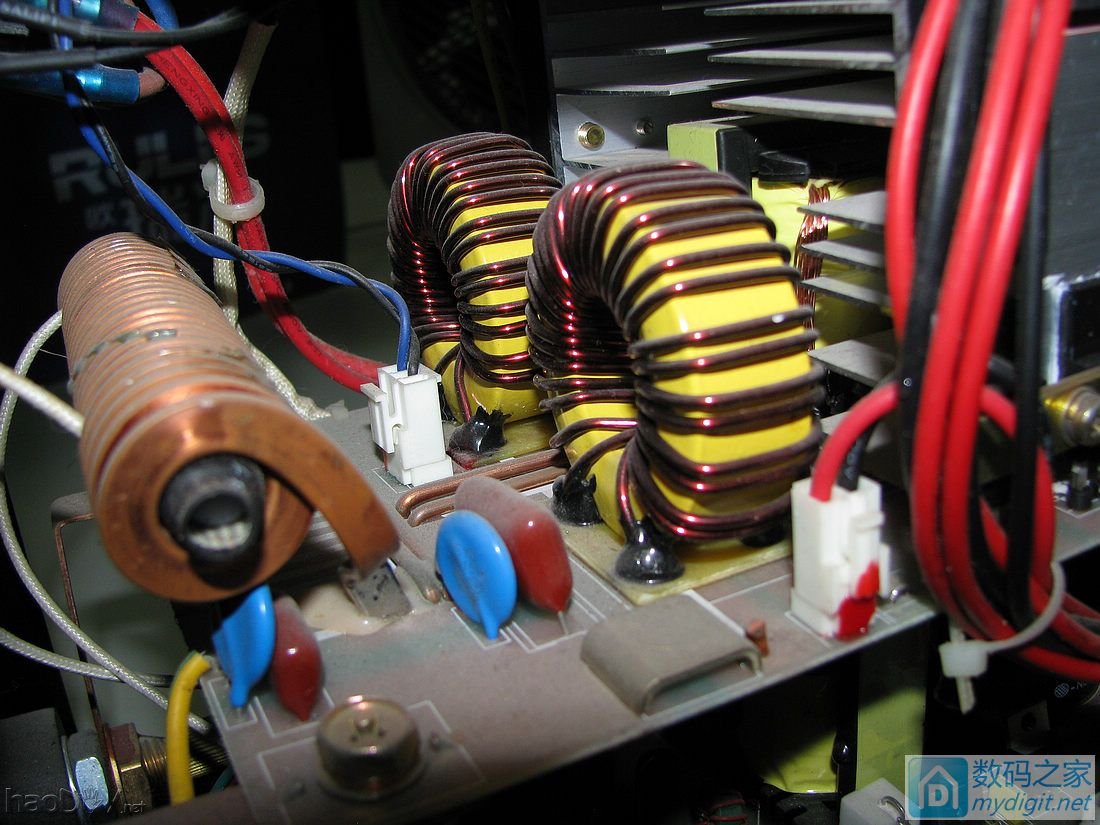

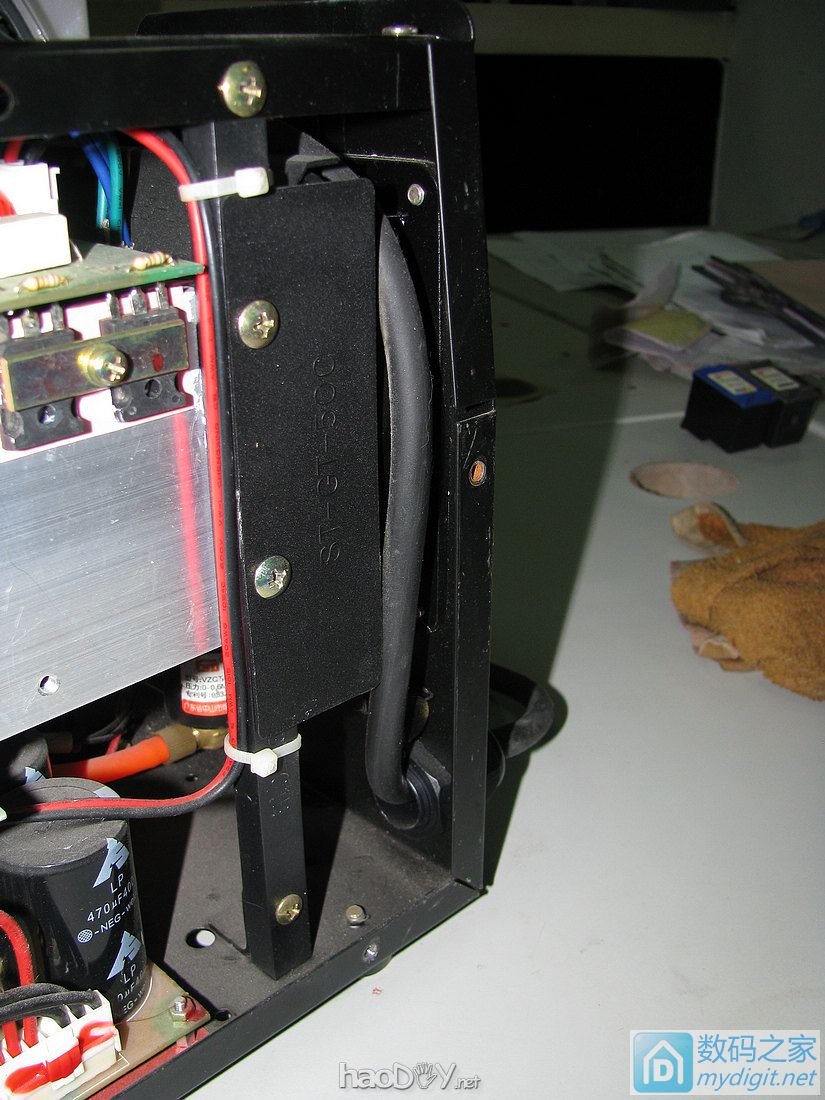

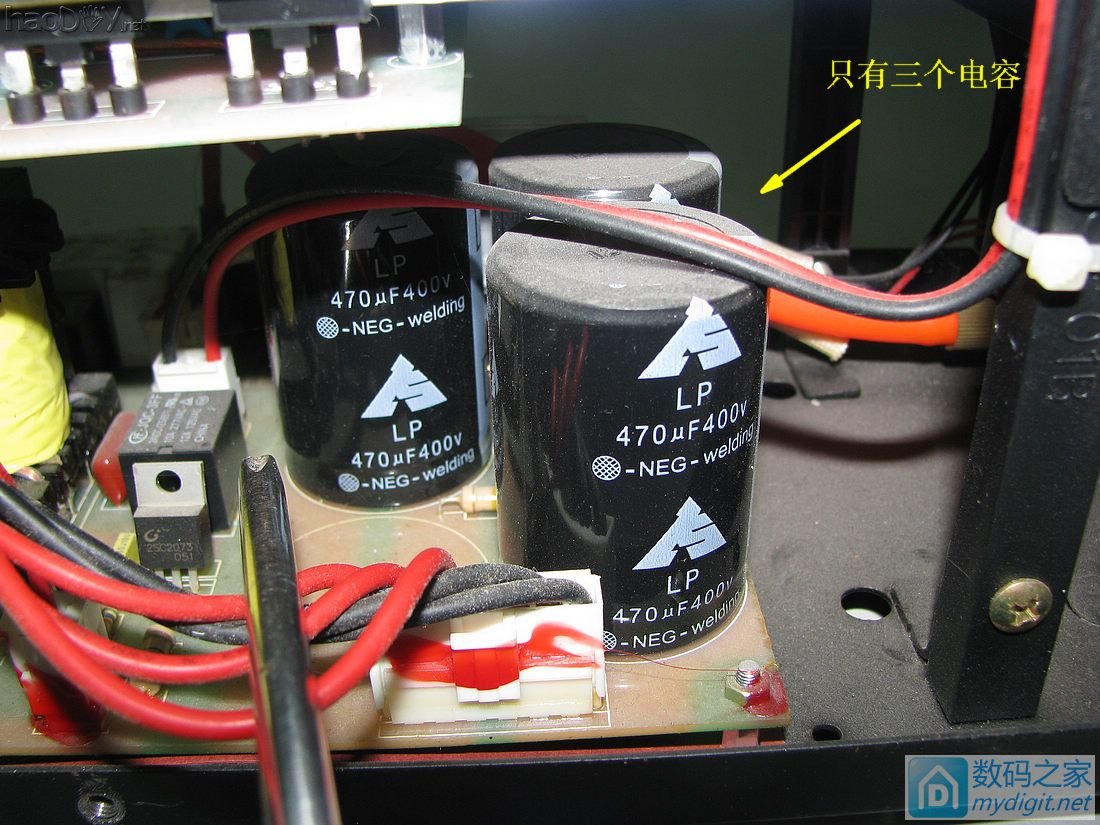

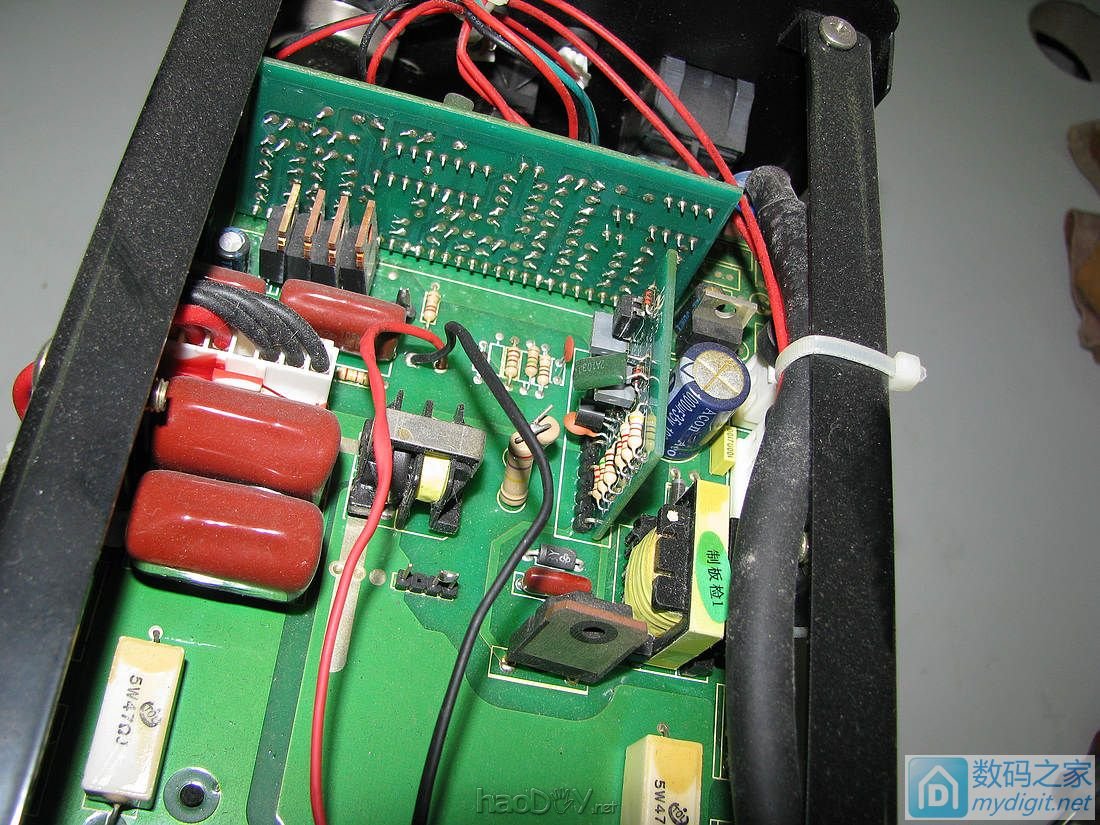

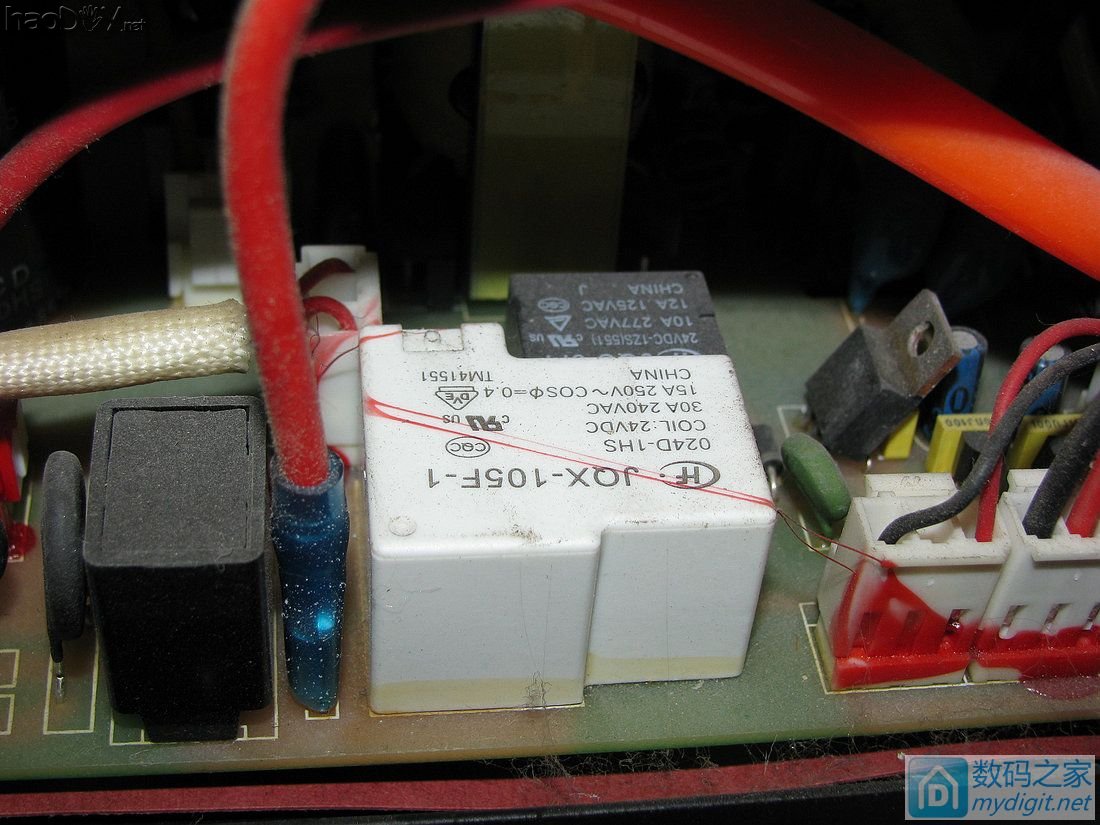

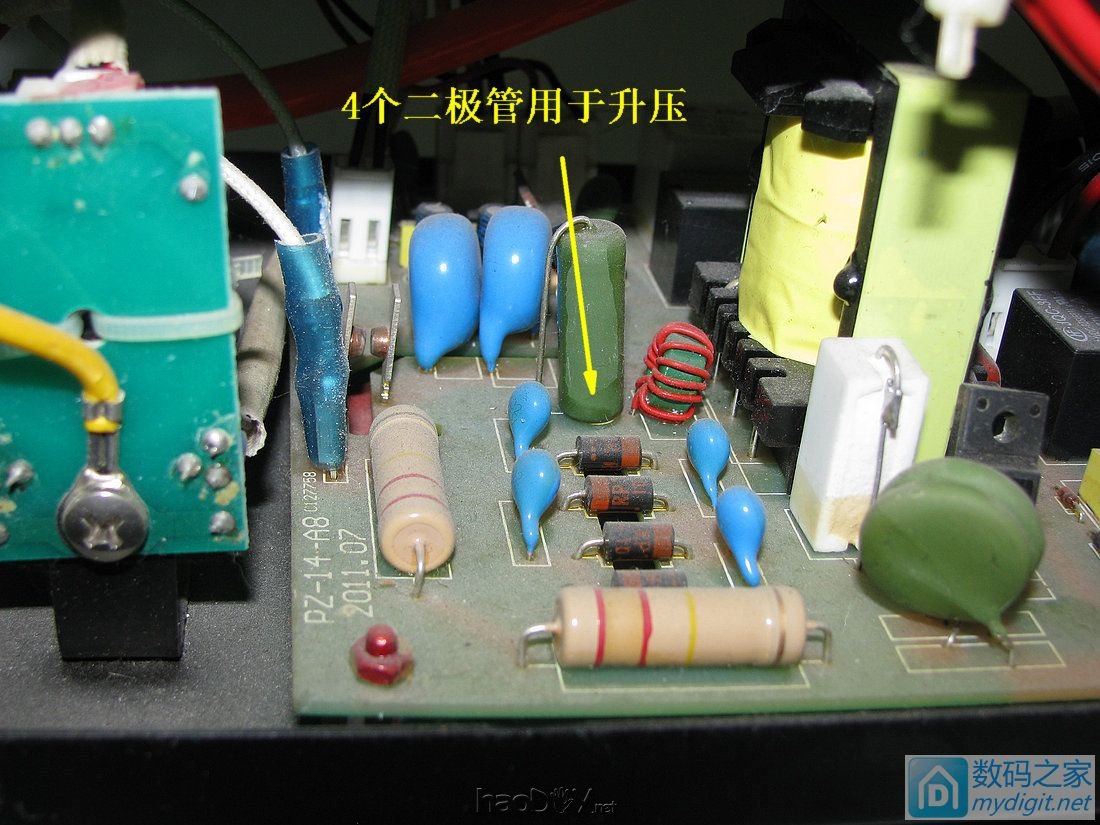

这次拆解氩弧焊机的同时,通过研究,顺利把氩弧焊改成 氩弧和电焊双用功能 这是一台纯氩弧焊机,出厂不带电焊功能,所以需要了解原理后,更改电路和接口使之成为双用焊机 (其实改装并不难,只需要接入一个转换开关就可以了,前提是了解原理和动手能力强,你看完此贴会发现很简单的) 瑞凌焊机在国内来说算是牌子货了,市场上有“某某”瑞凌,瑞凌“某某”多不胜数,打着插边球防不胜防 第一步还是先来拆解图 ![]() 欧克两个字明显小太多了 ![]() ![]() ![]() 左边是氩弧焊把线接口 中间是焊把开关接口(航空插头) 右边是地线接口 ![]() 尾部铭牌特写 ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() 这是电抗器 ![]() 电抗器特写 ![]() 楼下继续 整流管特写 20A一个,两边共8个,理论160A ![]() 开关管特写 N沟道场管 14A一个 两边共8个,理论112A 这个电流能干点什么呢?斥候2.5焊条够了? ![]() 温度保险开关 ![]() 总开关25A,市场上很多是16A的 ![]() 电流调节电位器 102=1K ![]() 俯视图 ![]() ![]() ![]() ![]() ![]() ![]() 氩气电磁阀特写 ![]() 焊把开关电路特写 ![]() 现在讲解氩弧焊工作原理和改装方案 首先借用网络上的讲解(氩弧焊工作时,按下手把开关,高频引弧电路接通产生高压,为引弧作准备 高频引弧在正常引弧后,在焊接电流生成时断弧。由于高频引弧电路的电源取自逆变变压器其中的一组线圈的感应电压,在空载时感应电压较高,引弧电路的电压也较高,可以打弧,一旦引弧后,焊接电流生成,由PWM电路控制使得工作电压要降低到设定的电流值,因此引弧电路的工作电压也同时降低,使得产生的高压也低于放电器的击穿电压,因此高压断弧。 总结自己的语言就是,氩弧焊在引弧前需要高频引弧电路产生高压,并控制电磁阀送出氩气,但是电焊机不需要高频引弧电路,所以方案就是用一个开关进行切换,当切换电焊功能时,关闭高频引弧电路同时也就关闭了电磁阀,而且这个开关是同步的并且是异步控制,当接通一路的同时断开另一路 氩弧焊的时候= 接通高频引弧电路, 断开焊把开关电路 电焊的时候 = 断开高频引弧电路, 接通焊把开关电路 首先要找出高频引弧电路并找到引弧电路的供电端,借用网上的一张类似原理图(点击图片放大) ![]() ![]() ![]() 通过以上原理图顺藤摸瓜找到机器的高频变压器的出线端 ![]() 这就是转换开关 ![]() 两边错开,异步控制 ![]() 现在要考虑这个开关安在哪里 最后选择在屁股上面,呵呵 ![]() |
