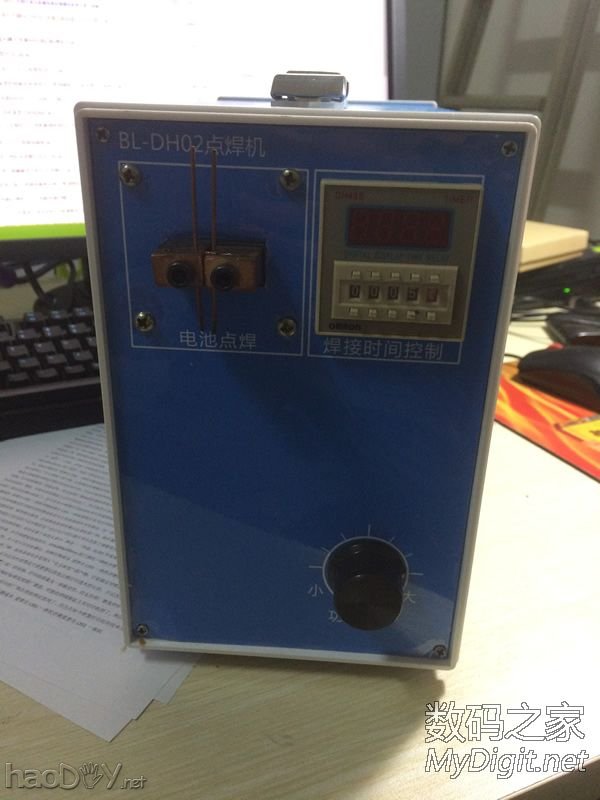

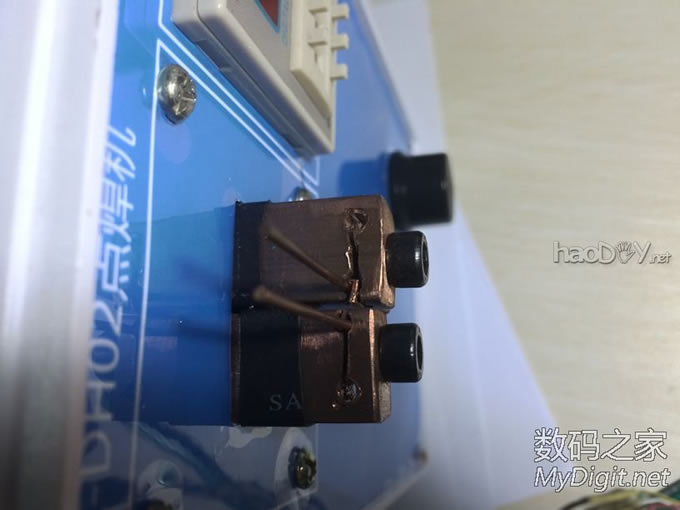

焊接效果在2楼！ 有兄弟问电池焊头的做法，也更新在2楼！~ 兄弟们，让M币来的更猛烈些吧  前年就已经做好的点焊机，由于没有合适的箱子装，携带十分不便，另外没有功率调节，焊不了电池（功率太大，就算时间调到0.01秒，依然焊穿电池），直到上个月看到坛子里的兄弟做了一个“数码之家”版的点焊机，深受启发，立马上网采购配件，开工制作。 做之前想好了，在他的那个基础上，加一个点焊电池的焊头，上网搜了成品点焊机焊头的样式，经过两天思考，改进成我现在做的样子（图在下面） 图片拍的有点暗，刚用手机拍的 这个焊头可以上下活动的，后面装有微动开关，仿照成品做的

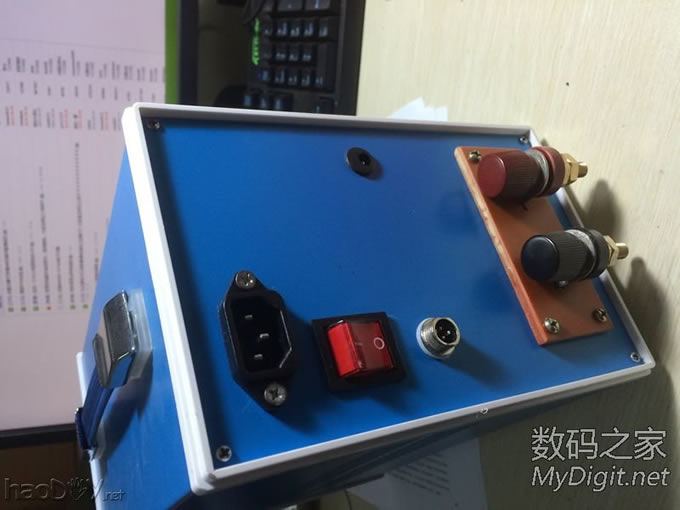

这是后面的样子！（奇怪，不论我怎么调整，这个图片老是自动旋转）大家也活动活动脖子，嘿嘿！~ 那个小2.5的插口是航口插头还没到的时候装的，接脚踏开关的，后来寻思220v电用个2.5的插头很不安全，就又买了航空插头换上

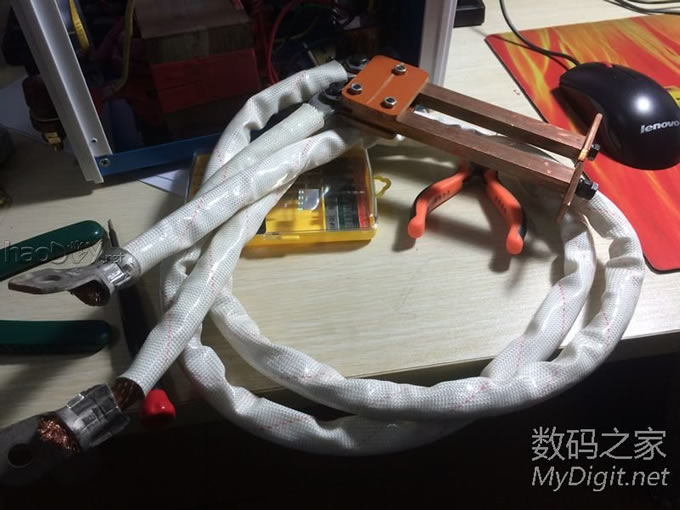

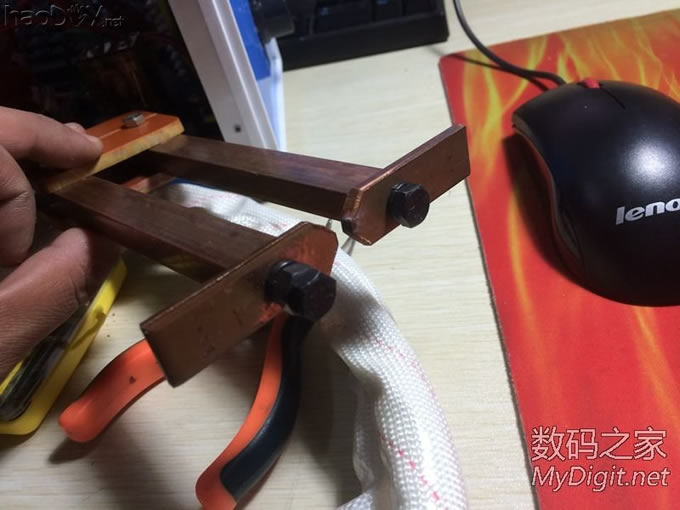

自己做的焊钳，导线是国标70平方的铜绞线，钳身是15X10的紫铜棒（150平方毫米的截面  ）

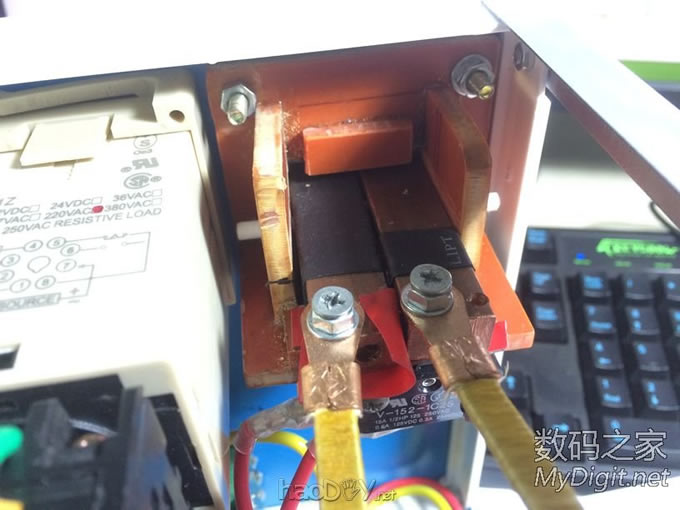

前面用5的钻头钻孔，M6的丝锥攻丝，左边那个不小心钻头断里面了，无奈加了一个螺母 焊头是3X15的紫铜板磨尖钻孔

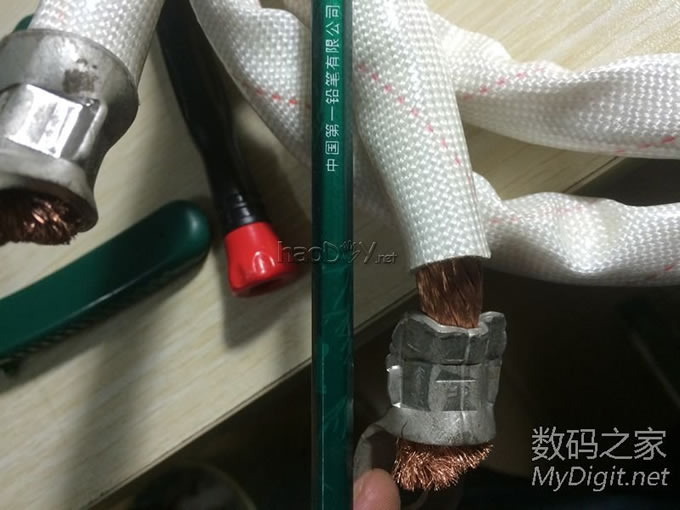

国标70平方的铜绞线，跟铅笔对比一下，这个铜绞线太足量了，买的国标70的窥口铜鼻，硬是塞不进去，无奈用了95的铜鼻

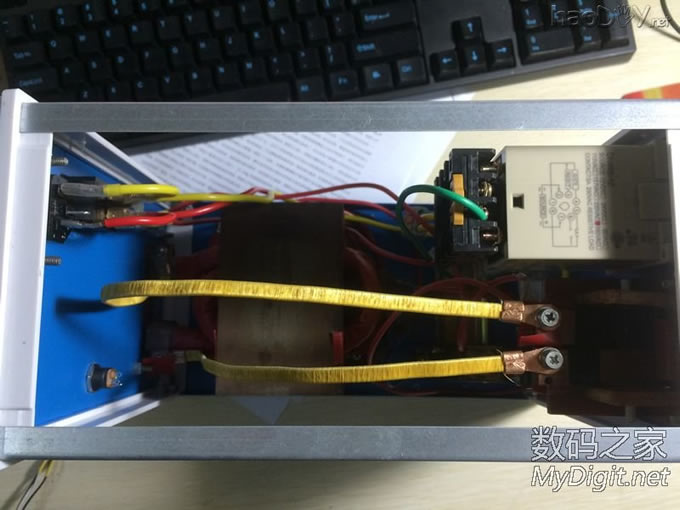

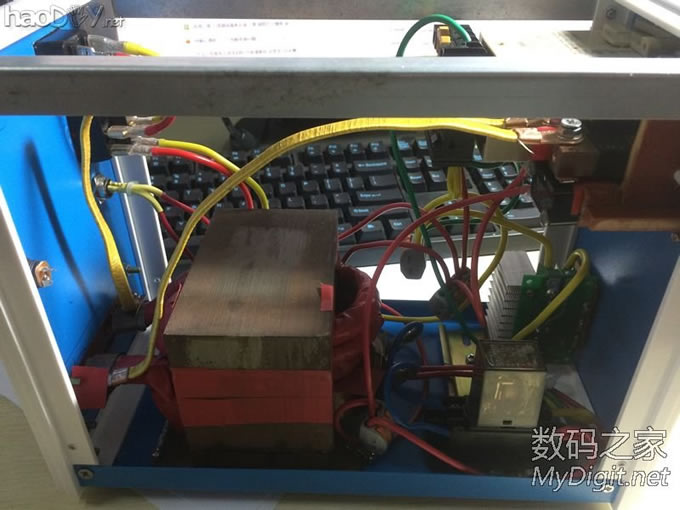

下面该进入~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~里面了 先来个全貌
俯视一下（拍的有点黑了，看不清焊电池的焊头）

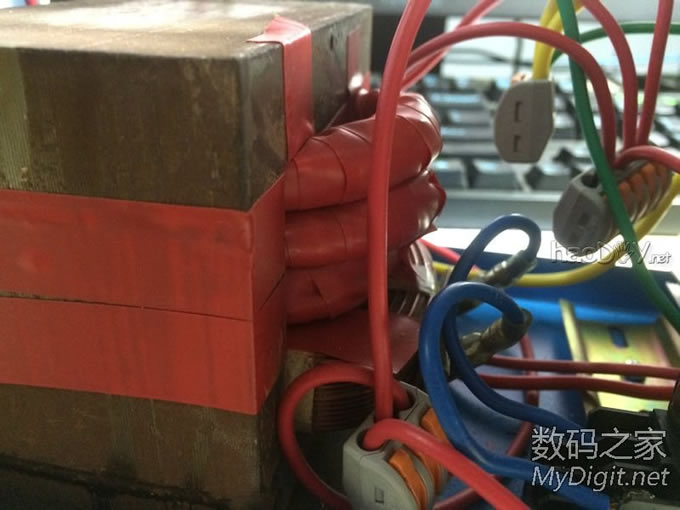

点焊机的心脏，变压器，这个变压器我改进了几次了，第一次用的16的焊把线，第二次把16的焊把线剥开，加了一根35的焊把线，第三次又加了一根16的焊把线，保守估计，现在的次级有60平方了，你看到的红色电工胶里面直接就是铜线，这个电压低我只缠了一层电工胶。 图里面的接线端子，真是太好用了！~

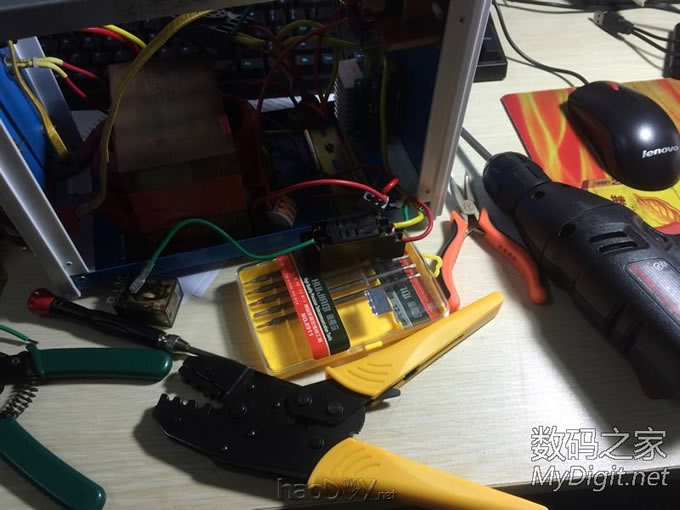

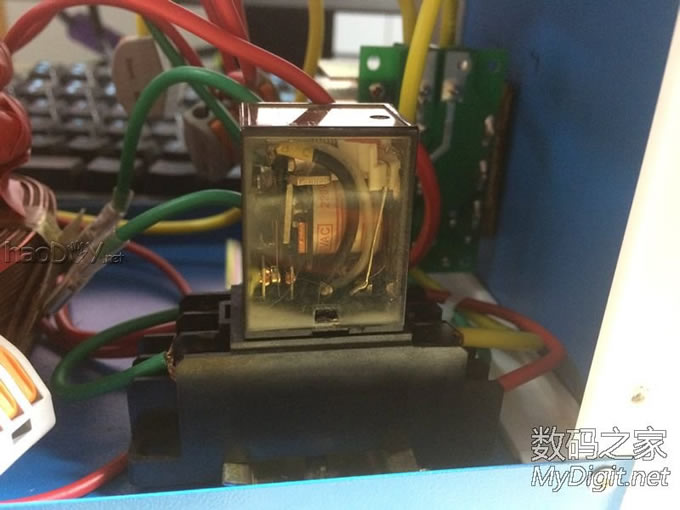

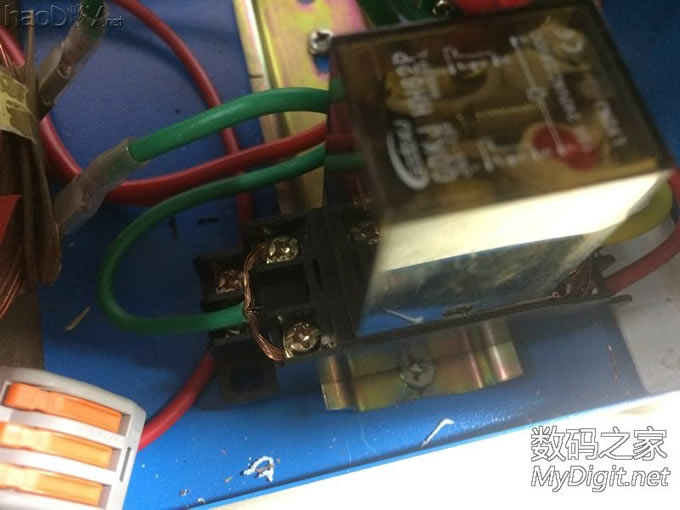

拆开改造一下继电器的部分 以前用的交流接触器，但是焊电池的话每次都要哒的一下太烦人了，就换了52P双开双闭的继电器（继电器到手后里面加了两根线） 黑色的线是自己加的，自带的那根白线也太细了
上次是双线（火零）双进双出，担心电流太大，这个小继电器撑不了太久
这次换成单线双进双出，不大于10A电流，也不是一直工作，应该够用了
真是不做不知道，一做吓一跳，整个过程占用了我两周的业余时间，附一张面板设计图

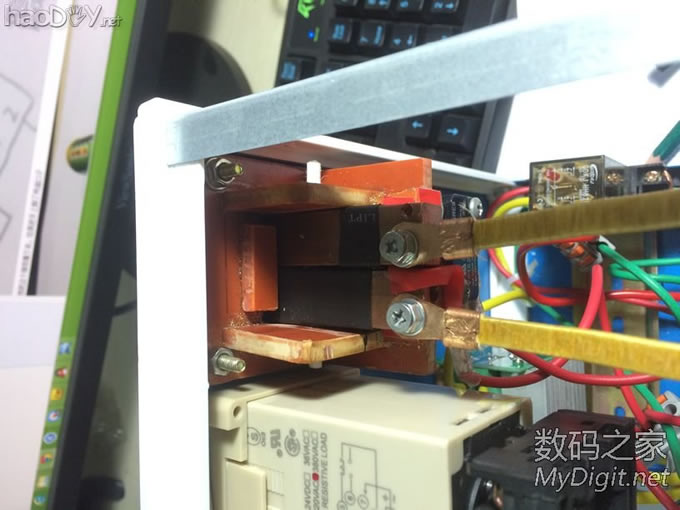

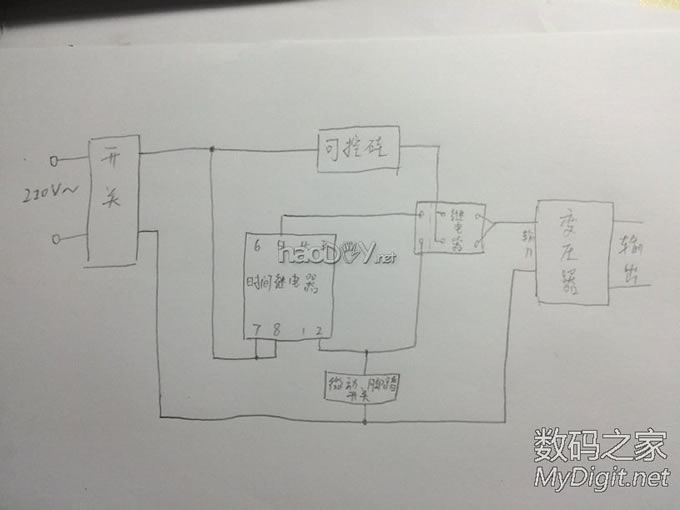

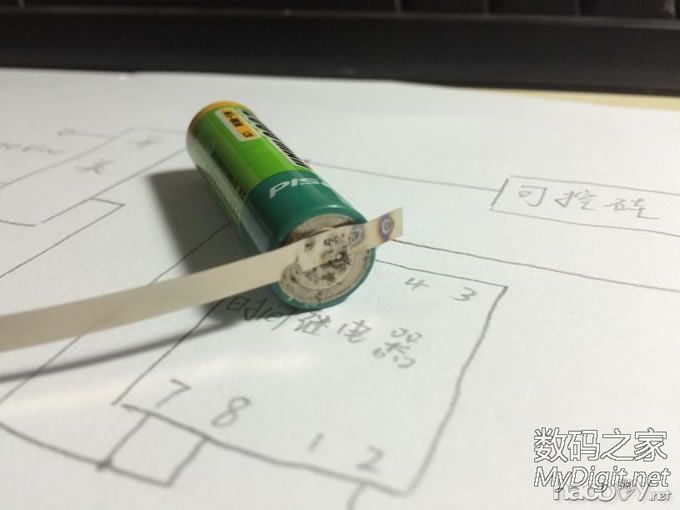

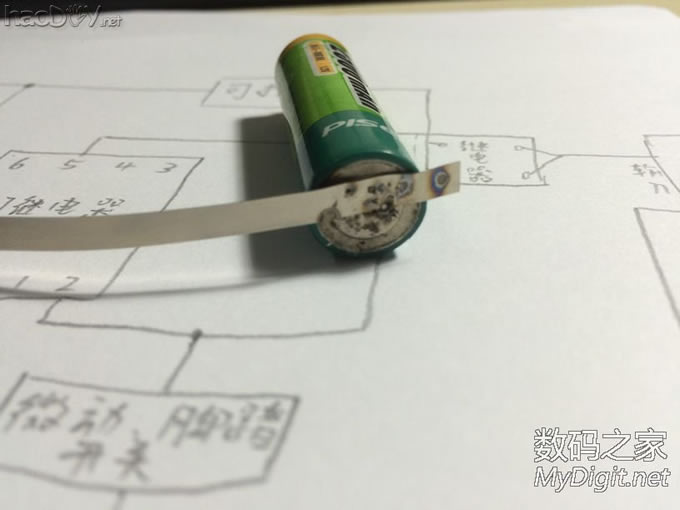

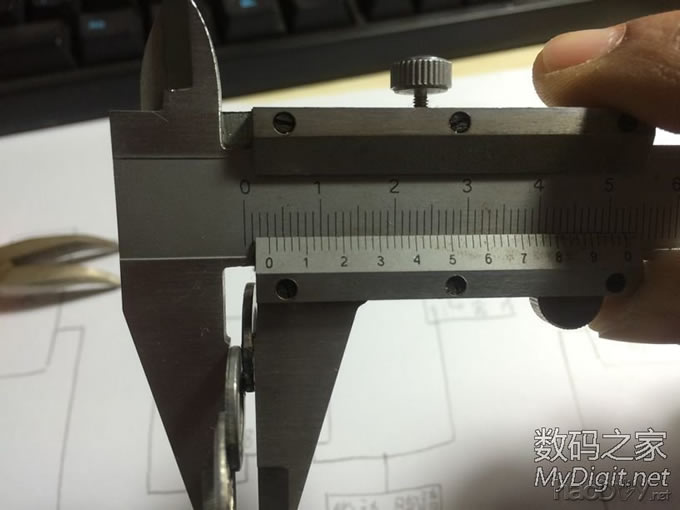

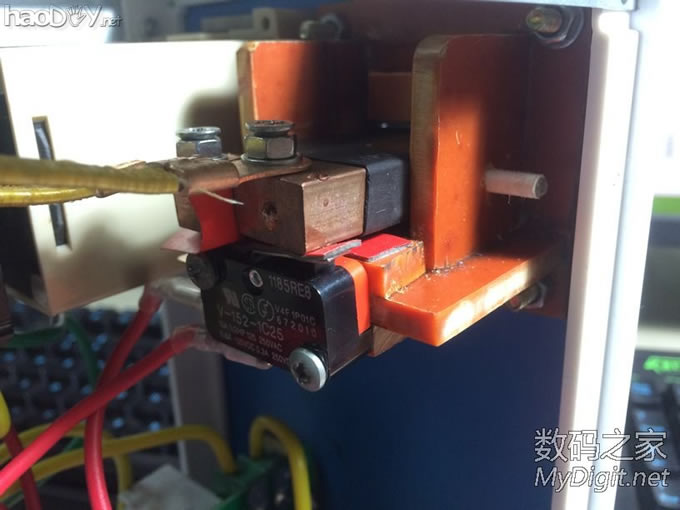

如果有需要电路图的兄弟，留言说一声，随后我手画了传上来 下面上两张焊接效果图和接线图 有兄弟问电池焊头是怎么做的，在这里一并回答，请往下翻 反复的实验了好多次，终于找到合适的功率和时间，看把我的南孚电池给祸害的  想把这个镍带撕下来，结果把手上割了两道口子  来张猛点的，焊两个1.5mm的垫片   开始我还以为加起来有2mm，刚用卡尺卡了一下，3mm都有了，看来弄这个玩意 必须要舍得买紫铜啊   最后上一张手画的接线图，方便跟我一样的小白兄弟制作  下面是电池焊头的照片 ~~~~~~~~~~~~~~~~~~华丽分割线~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ 从外面看是这样的，电磨拿的不稳，割歪了  ，早知道还不如直接用手锯来搞本来准备用直径3mm的焊针的，结果卖家发错货，发成1.3的了，没办法，加了一个铜片固定  从里面看是这个样子的，这种板子（这是电木板还是环氧板啊？）用环氧树脂胶粘成架子  焊针夹头直接用10X15的铜条来搞，一次成型，不用再在外面加夹头了  中间的轴开始准备用水笔笔芯做，后来发现我家小孩嘴里叼着棒棒糖，发现棒棒糖的棒棒（绕口令啊  ）比水笔芯还厚还硬，就他了！~怕强度不够，里面加了个2.5的钻头（这下硬度足够了，绝对不变形） 后面装上微动开关  电压多少，我把延时继电器和时间继电器的供电电源都省了，我的电压2.2V (责任编辑：admin) |
