习惯性总结要点: 1,这粗糙的玩意,电流通断一般在零点几秒左右的范围内调整,我这个感觉0.2S好用,所以时间继电器也要参考这个范围选择。。淘宝上有几块钱一个的拆机货。。 2,微波炉变压器,或者别的变压器,,
这玩意很多人都做过,我只不过是走前人的老路,,不过过程记录下来,有人想做的话,避免走弯路。。


这东西原理很简单,就是按钮开关控制时间继电器,时间继电器定时通断来控制中间继电器开合,从而控制变压器初级的通断,最终来控制次级电流的时间。



言归正传,开始发图吧。。
时间继电器一个,我这个是新货,以前闲置的

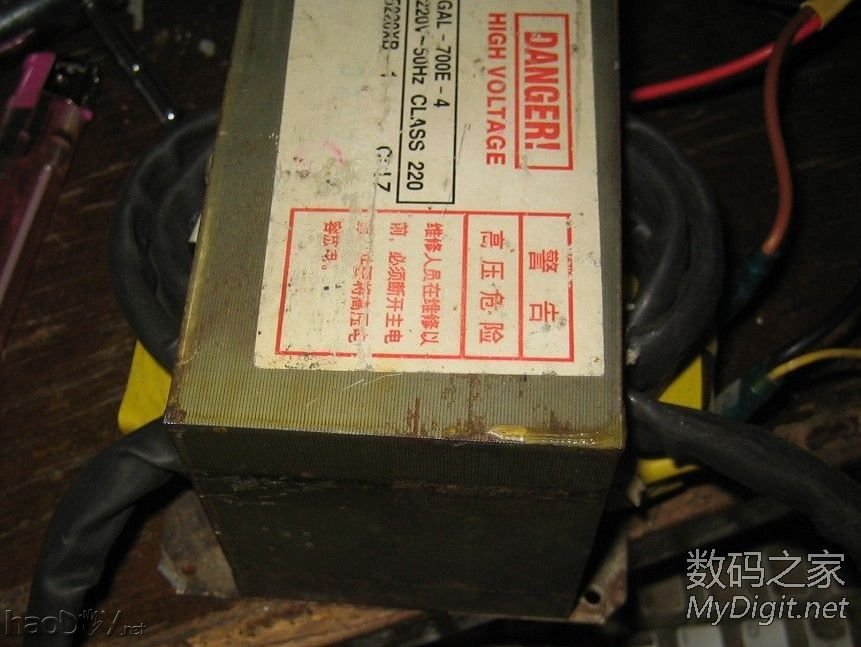

微波炉变压器一个 ,我这个是垃圾货,有机遇的朋友最好弄个大个头的,越大越好




开始吧,拆次级真麻烦,感觉线圈用胶水凝固了,又不敢太暴力,弄坏初级。。。上铣床。温柔的一刀:





温柔的一插:

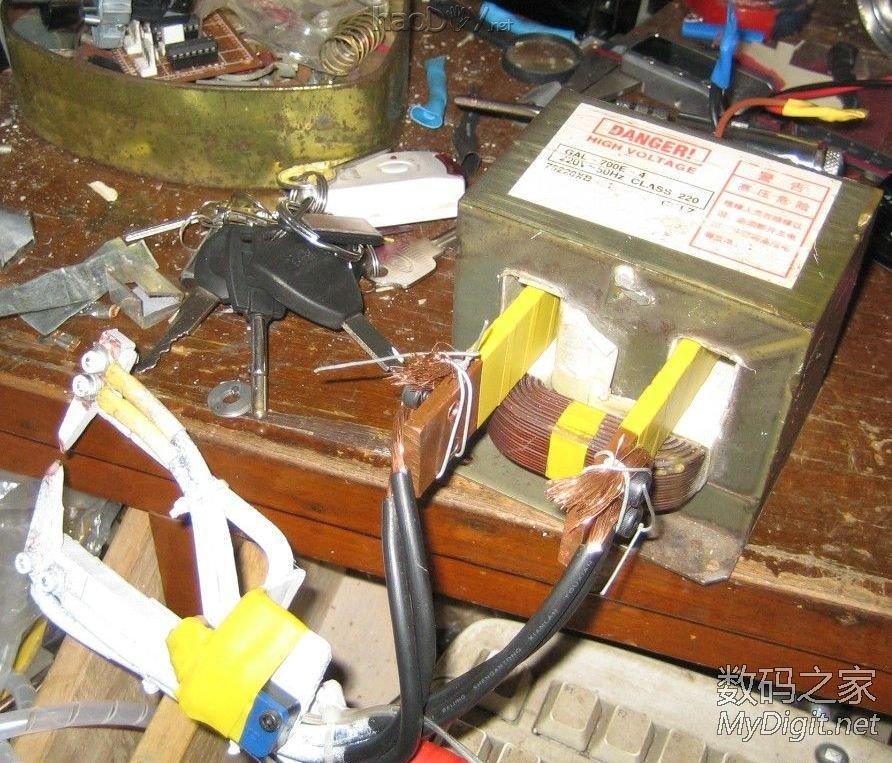

完美取下。。。



大多数朋友都是固定在桌子上的长臂方式,,我考虑到方便性,就做了手持的。。。
找到一把很有历史的垃圾尖嘴钳:

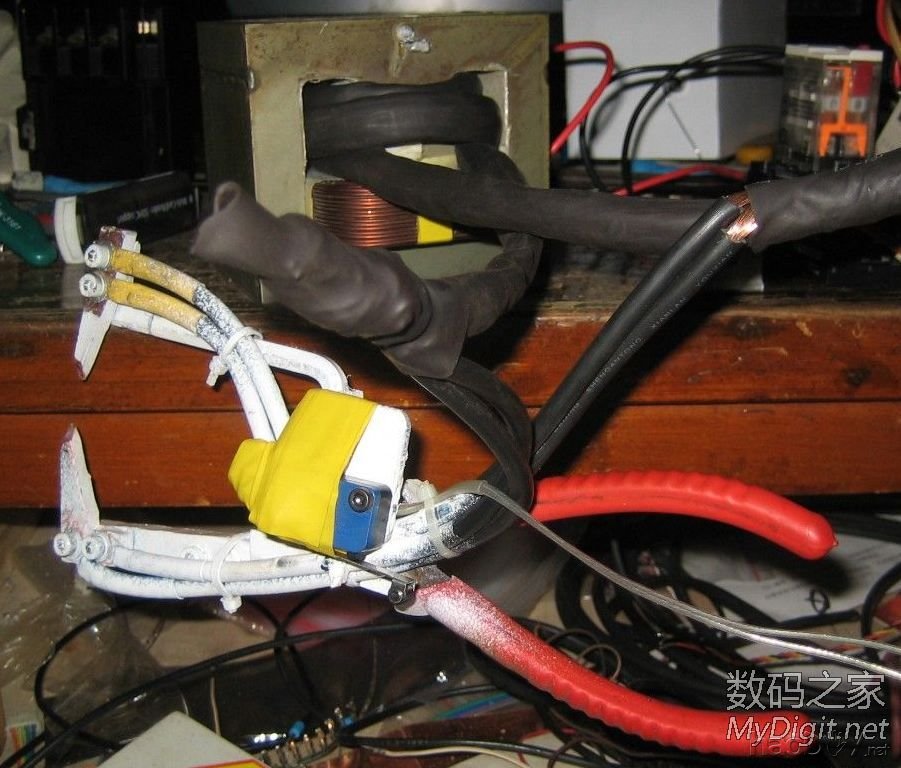

摇身一变,成了手持电焊钳,钳子的好处是比较扎实,精准,两个触点不会错位:



手感还不错:



接好线,随便喷了点油漆防锈,成这个德行:



总体完毕,,回头找个箱子装着就行了。。。



可是,,坑爹的,完全没用啊,,薄薄的铁皮也点不起来,没一点效果,铁皮也只是温热。。。。。咋回事??


//////////////////搞定了,确实是次级线径太小////////////////////




多位坛友提到次级线径的问题。。。


果然,换粗线后效果大不一样!!


手头没粗线,电焊线本来就短,再去剪,电焊自己都不够用了。。
只好拨6平的铜线的皮,搞6根合成一股用,就是36平了。。穿到热缩管里绝缘。。





微波炉变压器,个头还是太小了,死活只能窜了两圈半,测试电压为2.7V左右
#p#分页标题#e#


点焊架还没做,只好用先前的钳子接着试试。。钳子还是瓶颈啊,用了一会,整个都发热了。。

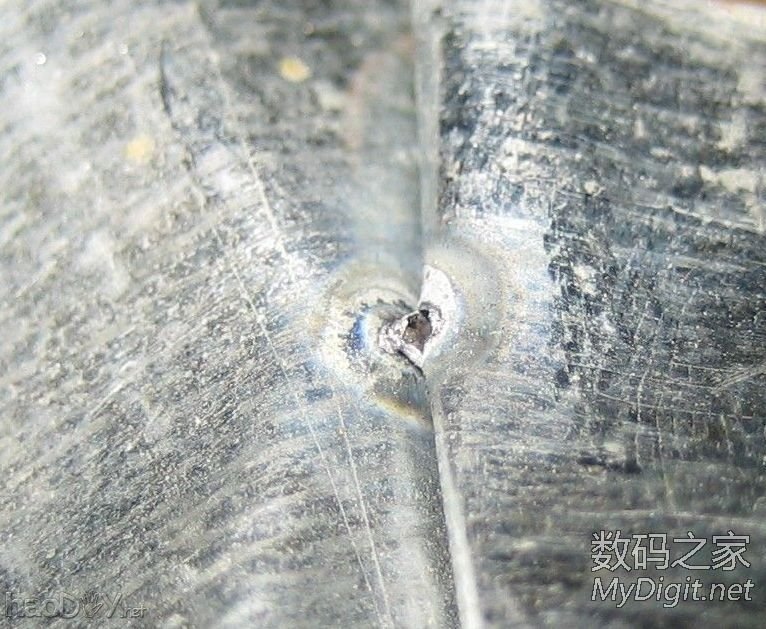

效果还不错,,0.4mm厚的铁皮,设置时间零点几秒,干净利落的点焊上,,牢固,用钳子才能拉开。。

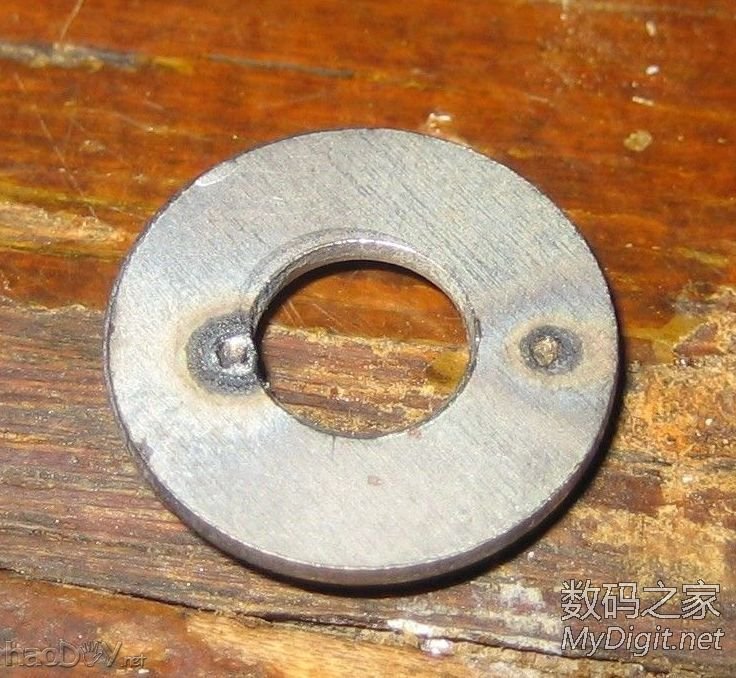

1mm厚的就不理想了,,除非是很平整的才能焊上。两个1mm厚的垫圈还是焊上了。看样子容量还是不够。。打算回头去废品站转转,能碰到类似变压器,就搞来并联,估计会猛很多。。

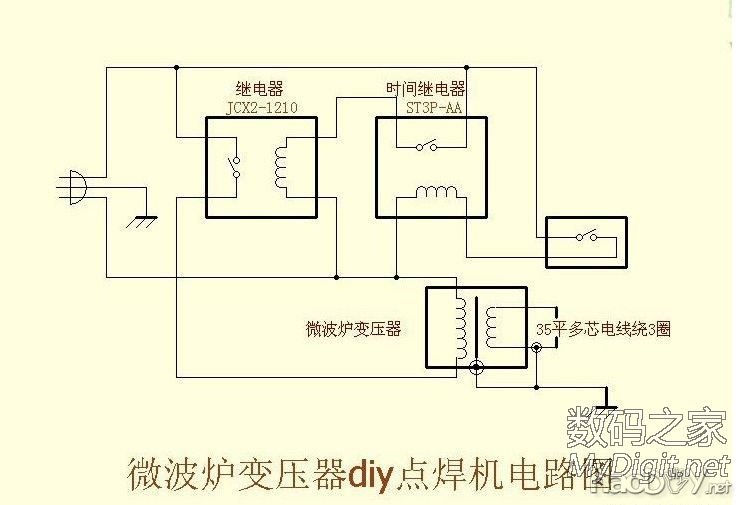

简易线路图:
我画图太丑,借用一个:







///////////////////试验测试125平U型铜条////////////


有朋友拆的成品电焊机给了个很好的参考,那玩意就是个U形铜条。。


铜条啊。。。。难搞。。


还是挡不住诱惑:这次肯定会好一点。。。这次肯定会好一点。。。这次肯定会好一点。。。这次肯定会好一点。。。


于是把打算做点焊臂的铜条拆了下来。。。

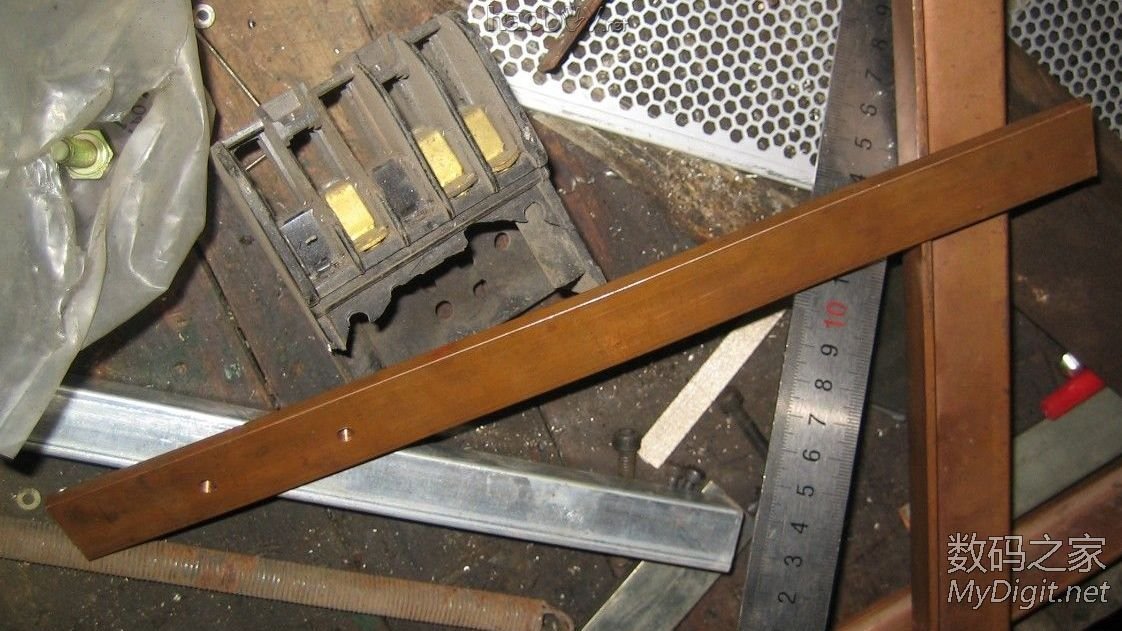

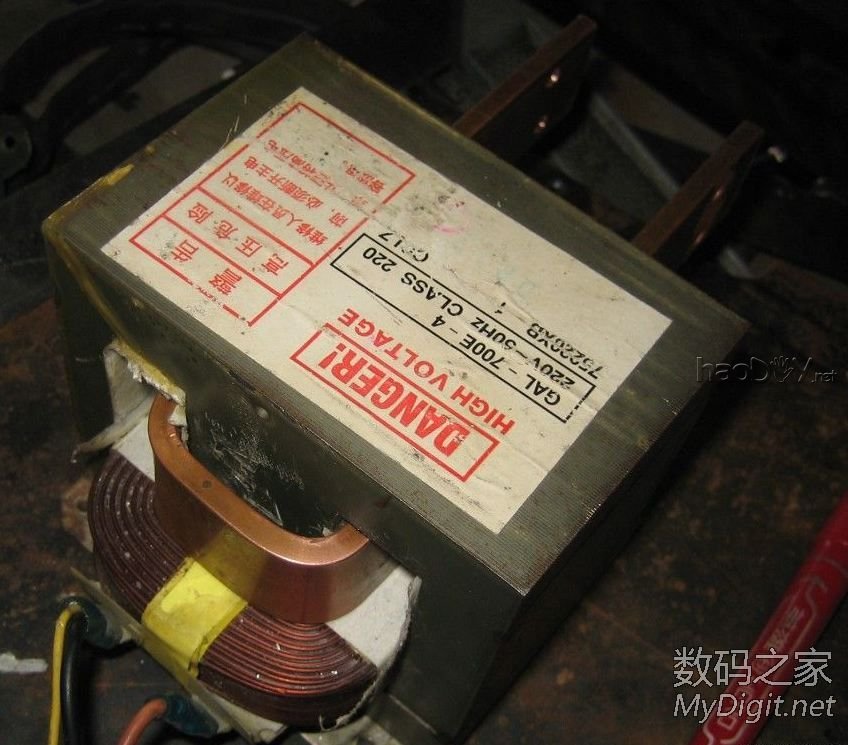

厚5mm,宽25mm,,也就是125平。。。这下够粗了吧。。。

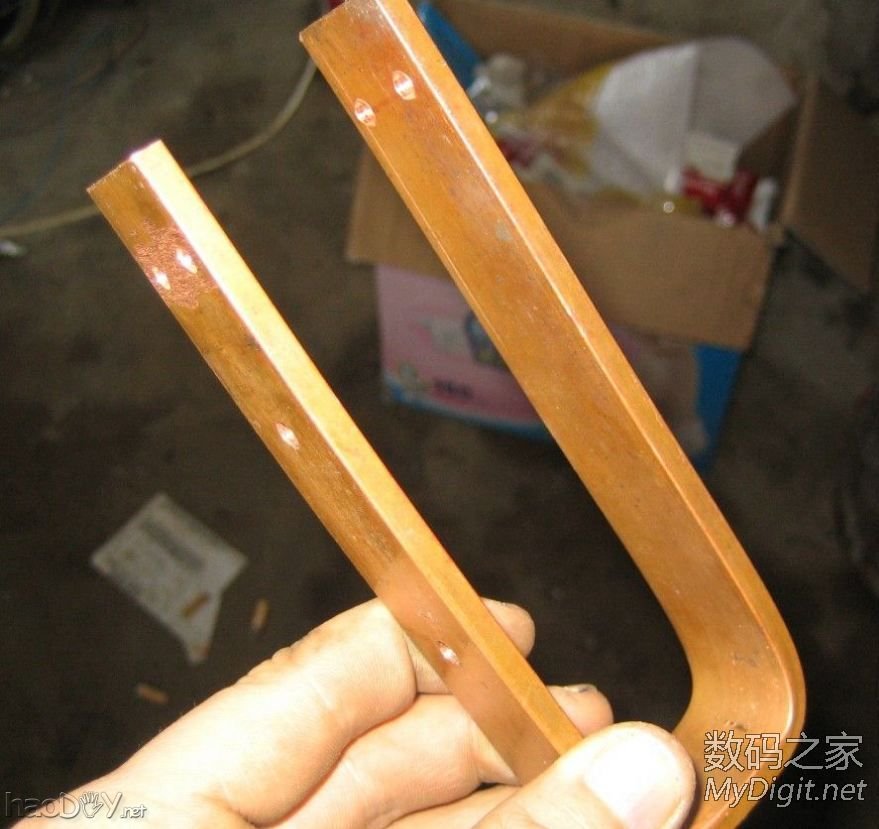

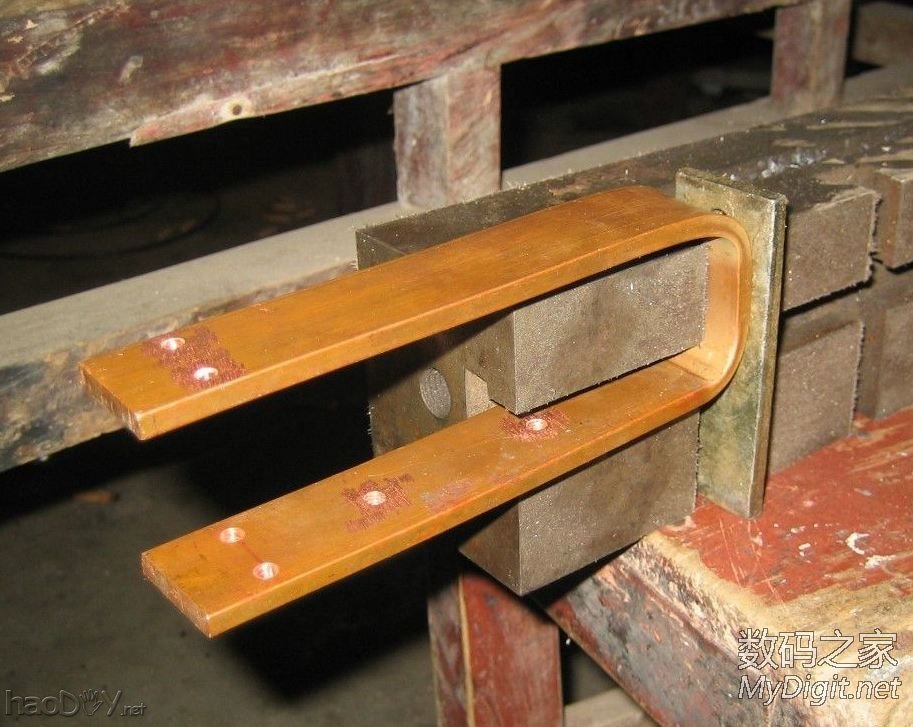

费了九牛二虎之力。。。弯好了。。。










运气不错,,尺寸服帖。。。

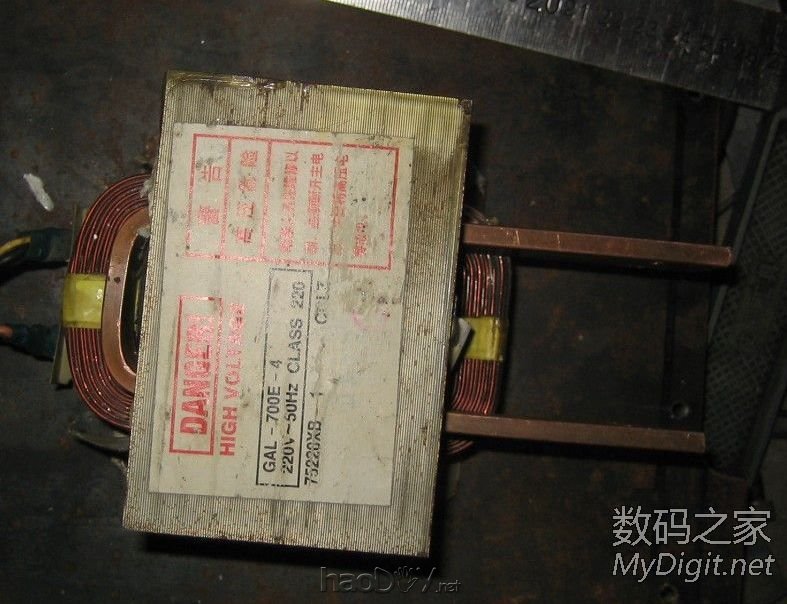

装好,,实测电压0.9V左右。。





坑爹的,,没效果,,比最开始的版本都不如。。。。铝箔都打不穿。。只能有点热量。。。






找不出原因,,可能是变压器容量的问题吧。。只能那么大了,,再大也没用了。。。


赔我的铜条啊。。。。。





////////////////又绕回来了,估计就是这个样子了////////////////

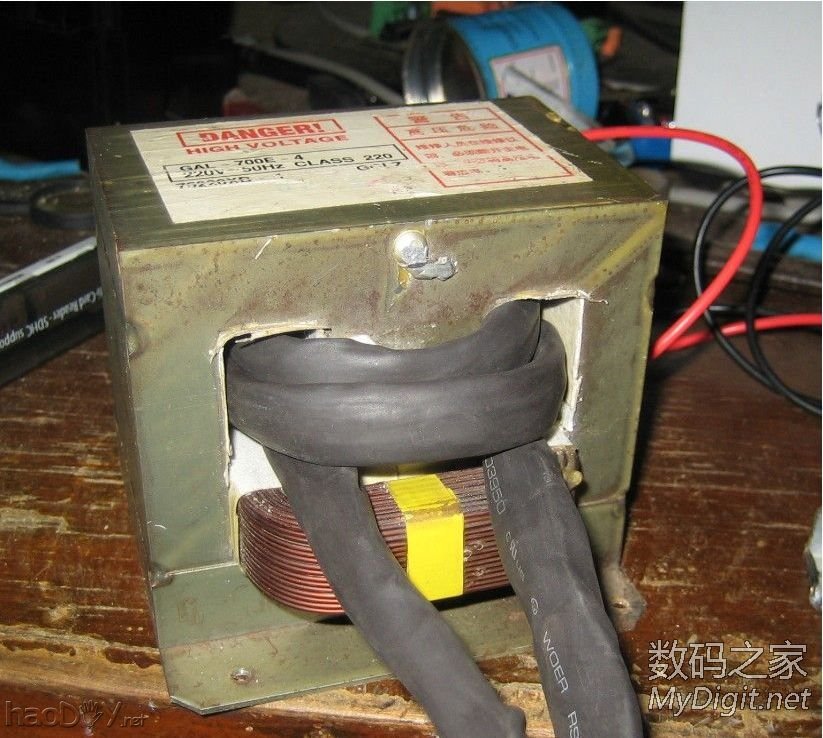

这次36平线,

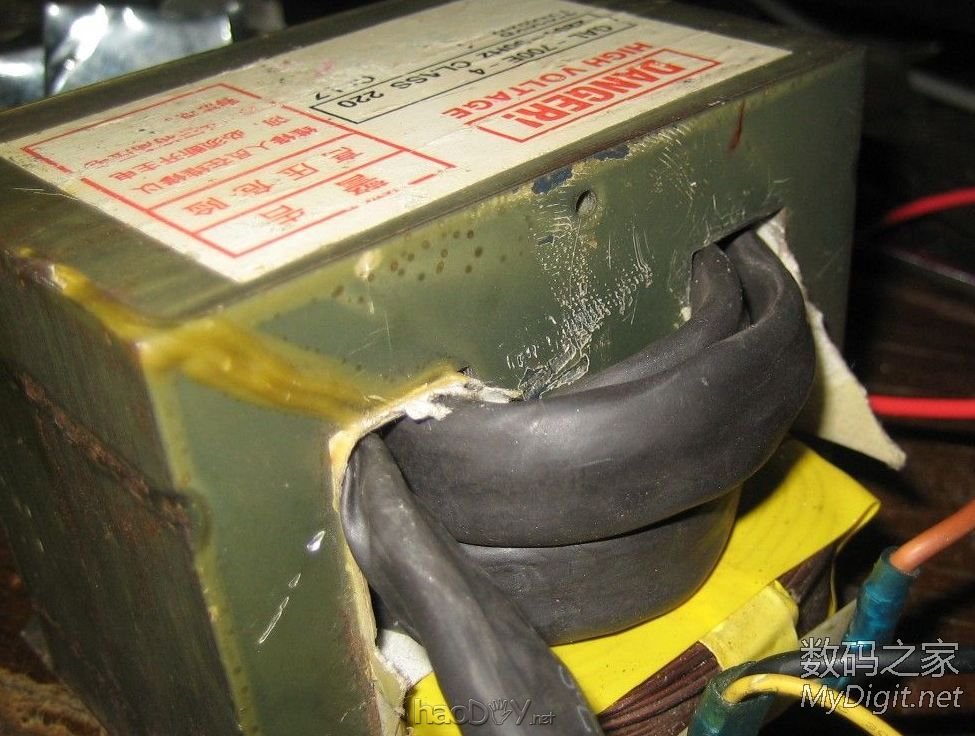

在不拆开变压器铁芯的情况下,穿孔,费劲九牛二虎之力,绕了3圈。。
实测电压约3.1V左右
  #p#分页标题#e#




估计也就是这个最低档的微波炉变压器的极限了。。也许有高档微波炉的会大一些。。



照样点焊0.4mm的铁皮,轻松。。
多次测试,0.2秒效果不错,点接上的几率和牢固度都不错。。
基本上要扯破焊口才能拉开。。。



1mm厚的铁皮,两张焊接依旧无力。。估计就是微波炉变压器的极限了吧。。


不过无所谓,业余主要焊薄铁皮子才会用到点焊机,,,厚铁皮就用铆钉或者电焊了。

后有过了很久,发现手持钳子其实并不方便,,

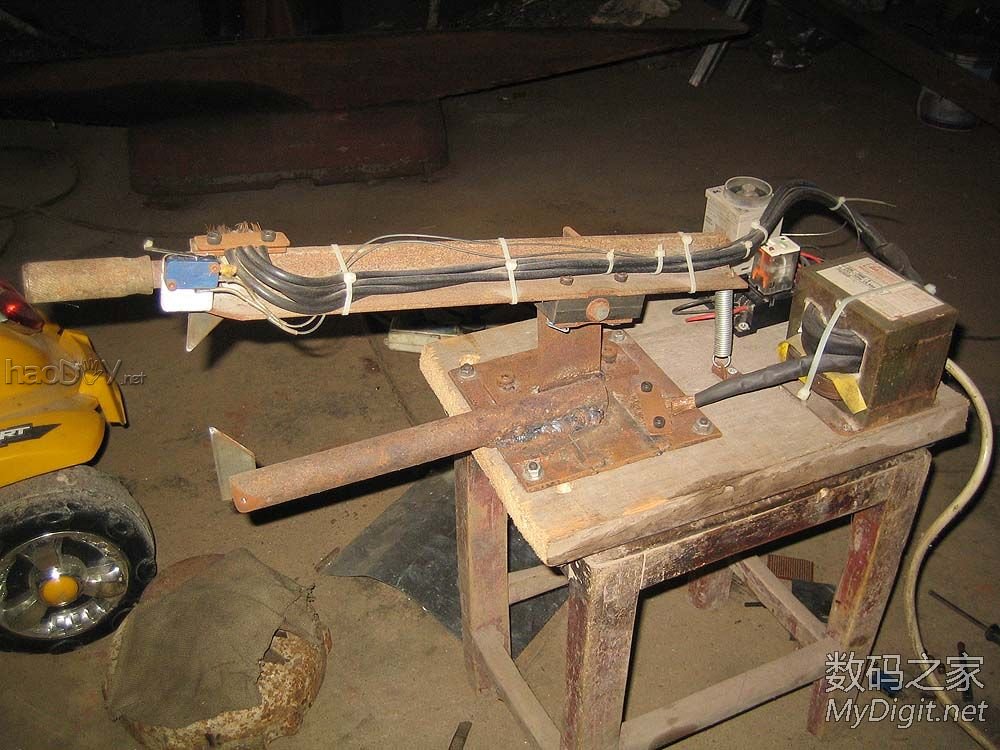

于是还是改成了台式的。。。


使用了几次,还不错,,就这样算定型了。。。


我有多了一个工具,,呵呵。。




微波炉变压器,,如果能找到更大的变压器就好了。。。。当然,前提是不要钱的。。
花钱买的话就没啥意义了。。

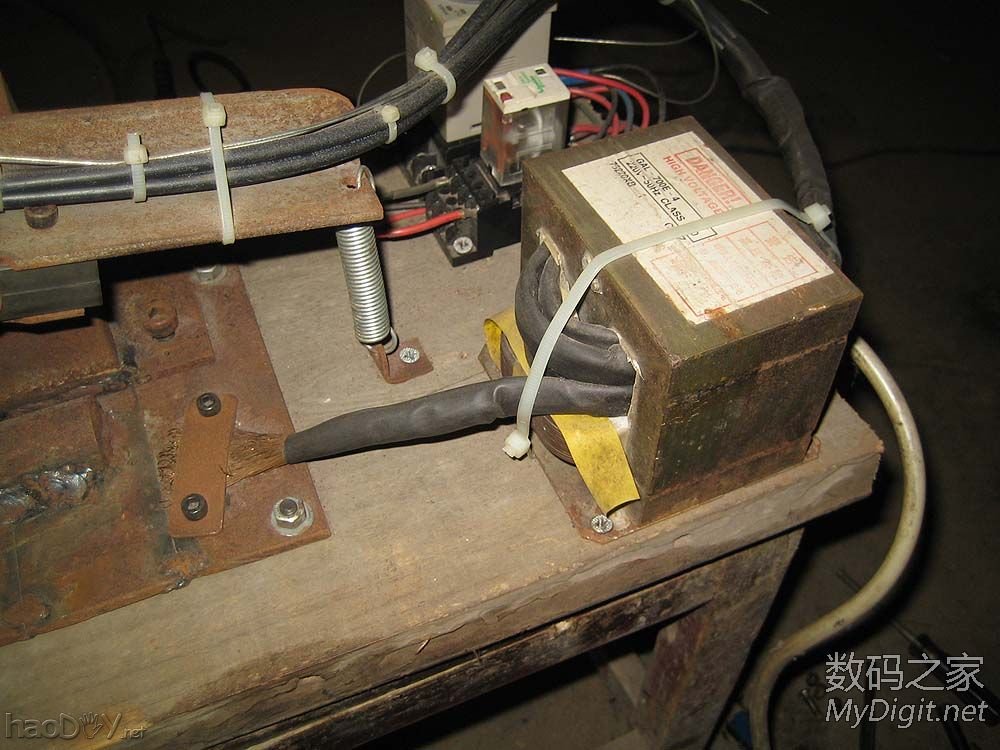

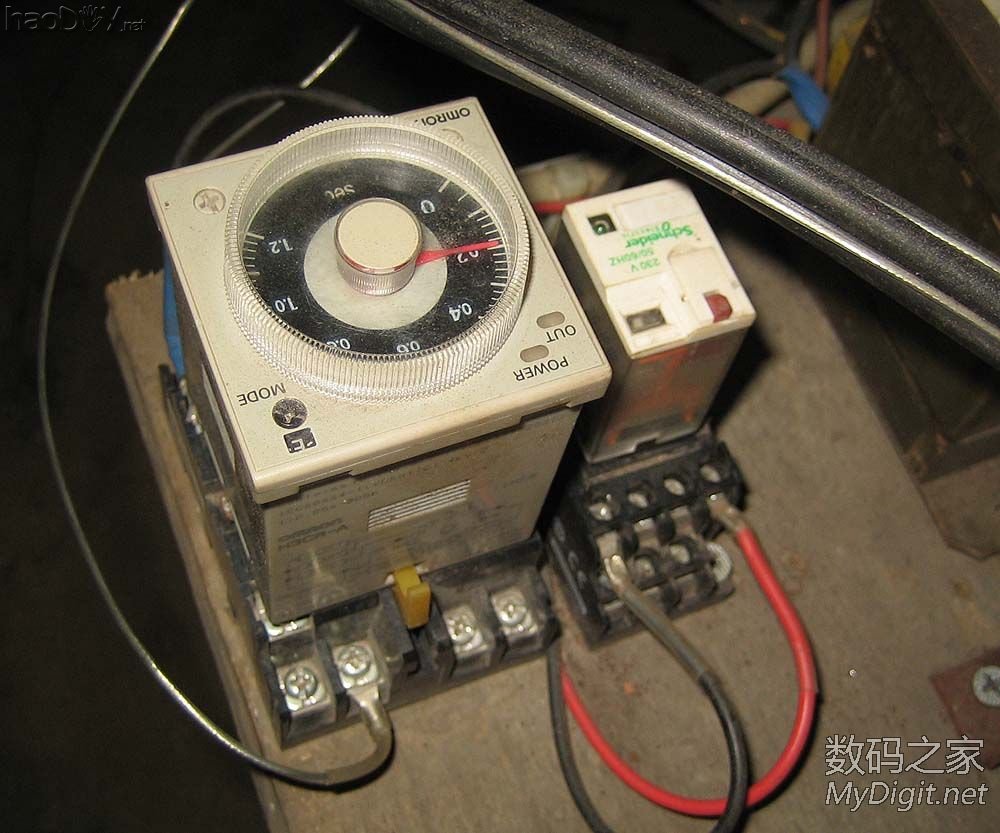

时间继电器和中间继电器,,,时间继电器主要是控制中间继电器的电磁铁吸合时间,中间继电器就可以控制微波炉变压初级通电时间。。。。从而实现次级电流的时间。。

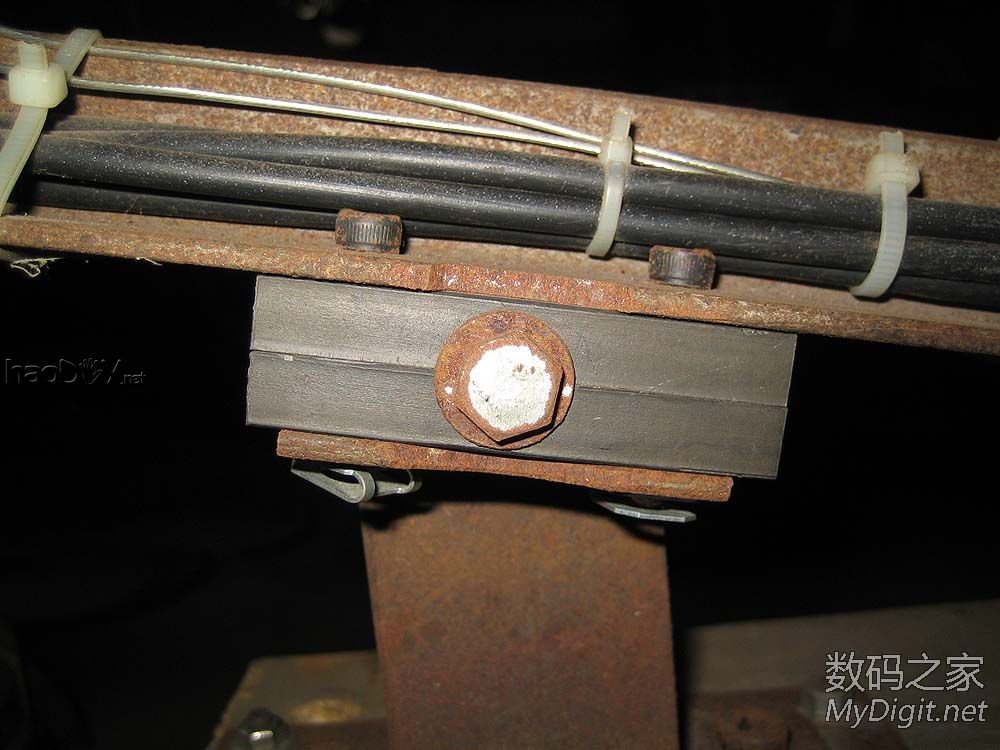

绝缘的转轴,,靠螺丝来调节松紧,呵呵。。

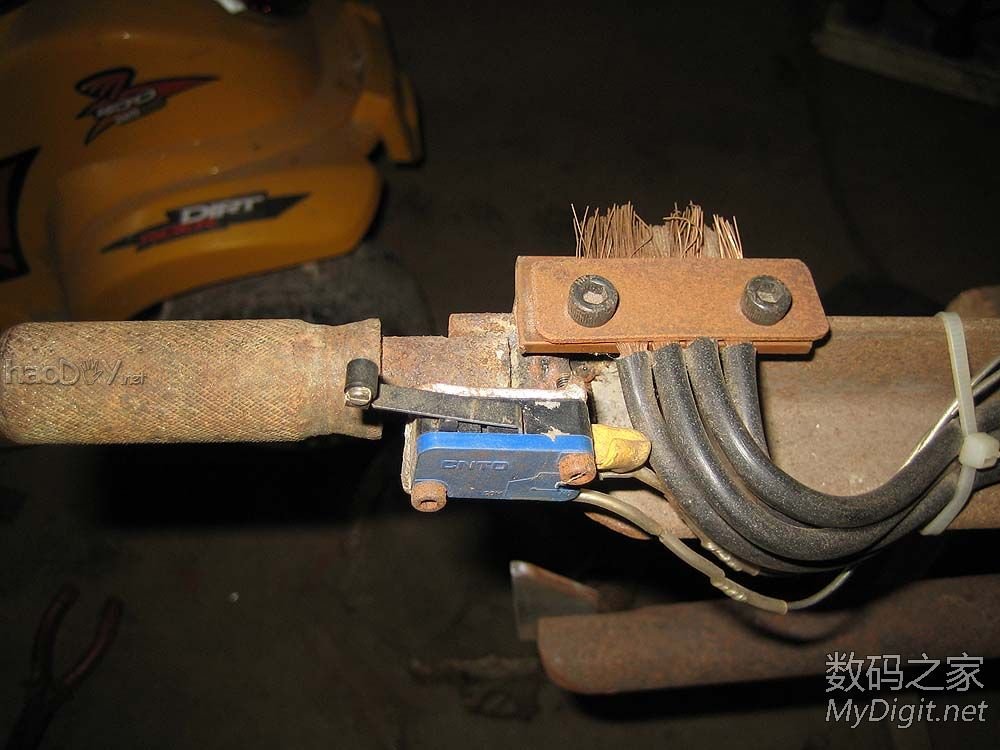

把手和开关,,手感很不错的。。






正负极,,呵呵,这是不花钱的后果,,其实淘宝上卖的那种点焊机铜棒更好。。

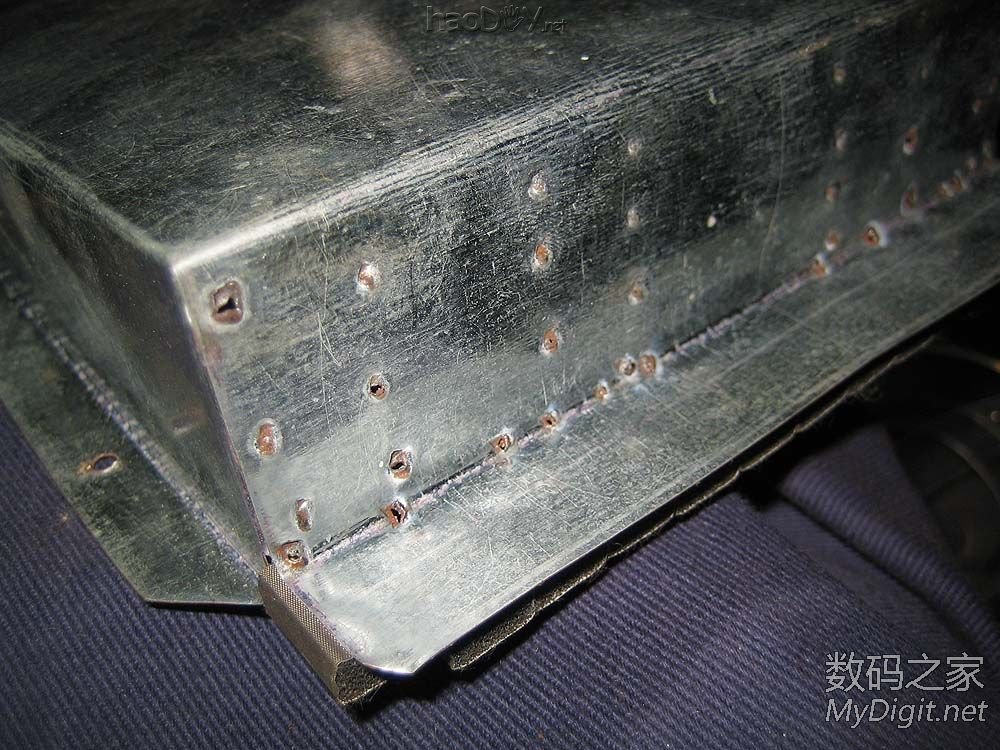

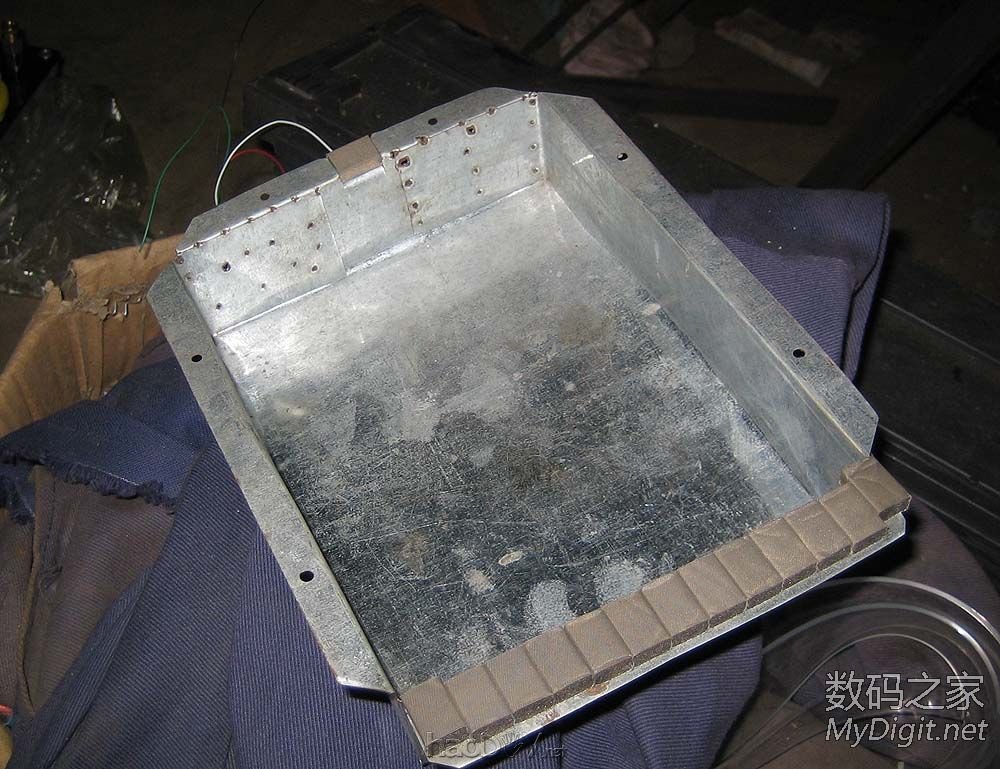

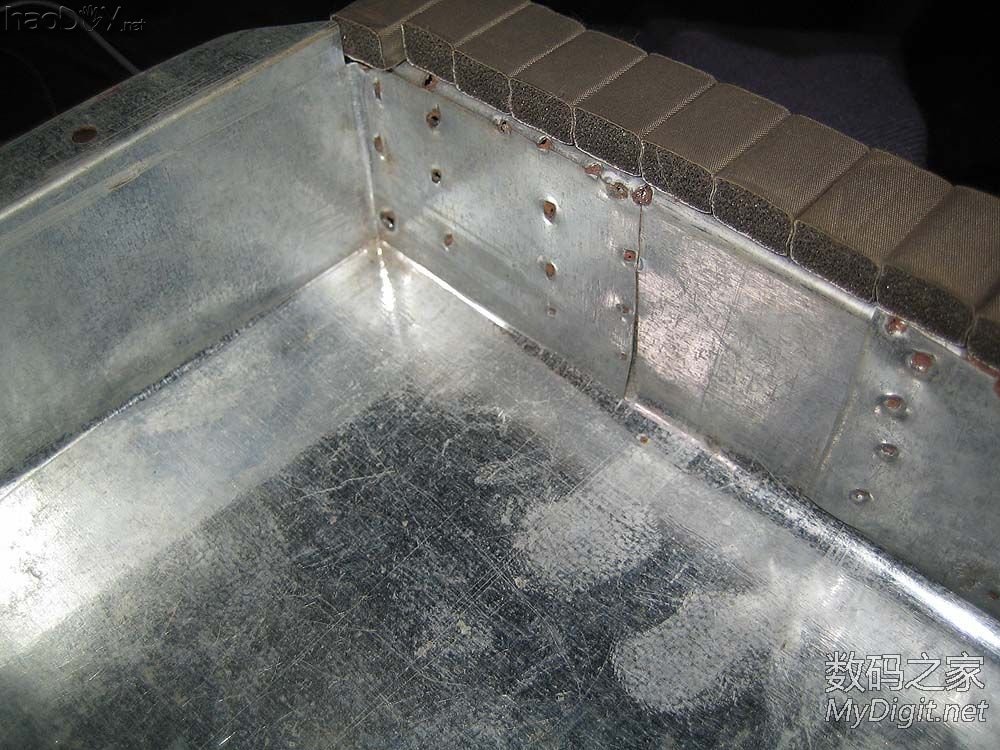

这是焊的铁皮壳子,,,给一个控制板做屏蔽罩用的。。。。做点焊机也就是为了焊这种薄铁皮子。。。到目前为止,算是达到了目标!










东西是很久以前做的,所以现在拍图,是锈的,,,,








当然,,主要原因还是这种简陋的东西,,是无法和工业用品匹敌的,,,这种简陋的玩意不能精确控制电流和波形,,导致很容易在焊接的时候就把铁皮击穿和氧化。。。。不过业余随便用用无所谓。。#p#分页标题#e#



习惯性总结要点:


1,这粗糙的玩意,电流通断一般在零点几秒左右的范围内调整,我这个感觉0.2S好用,所以时间继电器也要参考这个范围选择。。淘宝上有几块钱一个的拆机货。。


2,微波炉变压器,或者别的变压器,,个头越大越好,初级完好即可,,重绕次级的线越粗越好,有几十平的铜线或者更粗为最佳。。。。环形变压器绕线更方便。。。以
我这个为例,最后32平线,点1MM铁皮费力,,所以,如果要求高的朋友,要找更大规格的变压器了。。。。


3,次级一般3圈左右就行了,电压3V左右。。


4,次级接出导电线,越粗,越短,为好,,稍长一点就会分压厉害,最后完全无力。。。因为微波炉变压器的功率本身太小。。。我最后做的台式的,一个电极是靠粗铁棒导电,,一个电极是靠4根很粗的电线导电。。。


5,中间继电器,或者接触器一个,控制变压器初级通断即可,别想着控制次级,次级电流很大,要控制的话,所需要的接触器价格非常非常贵。。。。。如果能找到固态继


电器更好,普通继电器打火很严重,估计寿命不长。。


6,注意安全,点焊温度很高,就是靠融化接触点来粘合,小心烫伤。。


就这样吧,,,希望对大家有用。。。。。。给分,,嘿嘿。 (责任编辑:admin)
