制作无损打开笔记本开关电源外壳辅助维修工具

时间:2015-06-23 21:38来源:bbs.mydigit.cn 作者:qingf2008 点击:
很多笔记本电源和手机等电源都采用超声波焊接,无螺丝结构,很多人为无损打开电源外壳伤脑筋。其实多数这种电源可以采用螺丝刀大法打开。近日入手几只索尼PSP-100电源,其输出端的出口是圆的,螺丝刀大法失效,于是开动人类的灵长类动物聪明的大脑,动手制作
很多笔记本电源和手机等电源都采用超声波焊接,无螺丝结构,很多人为无损打开电源外壳伤脑筋。其实多数这种电源可以采用螺丝刀大法打开。近日入手几只索尼PSP-100电源,其输出端的出口是圆的,螺丝刀大法失效,于是开动人类的灵长类动物聪明的大脑,动手制作了这个辅助工具,成功打开电源外壳,还很好用。分享给大家,望指出不足,提出改进建议,谢谢先!

先看看该辅助工具全貌,都是废物制作的
制作无损打开笔记本开关电源外壳辅助维修工具
下面看制作细节,仔细看就明白了,老骚,专家的给。

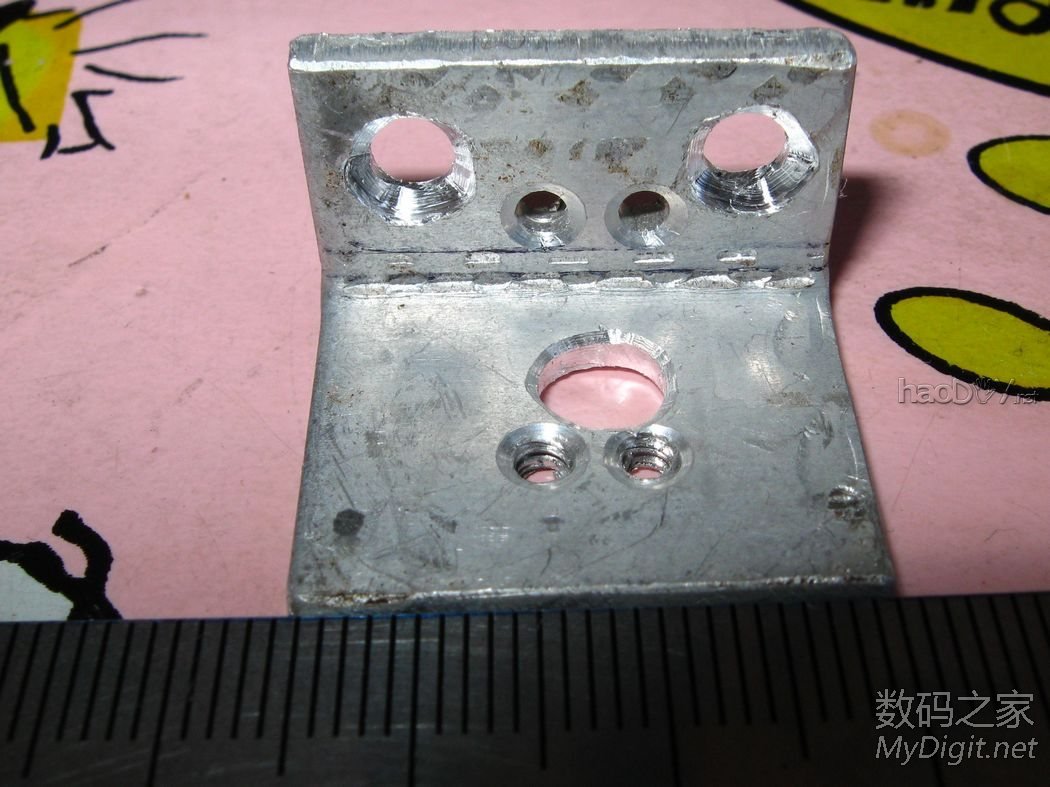

这个是顶丝的一部分,也是顶丝部分的关键部件,用老硬盘的外壳切割得来
制作无损打开笔记本开关电源外壳辅助维修工具

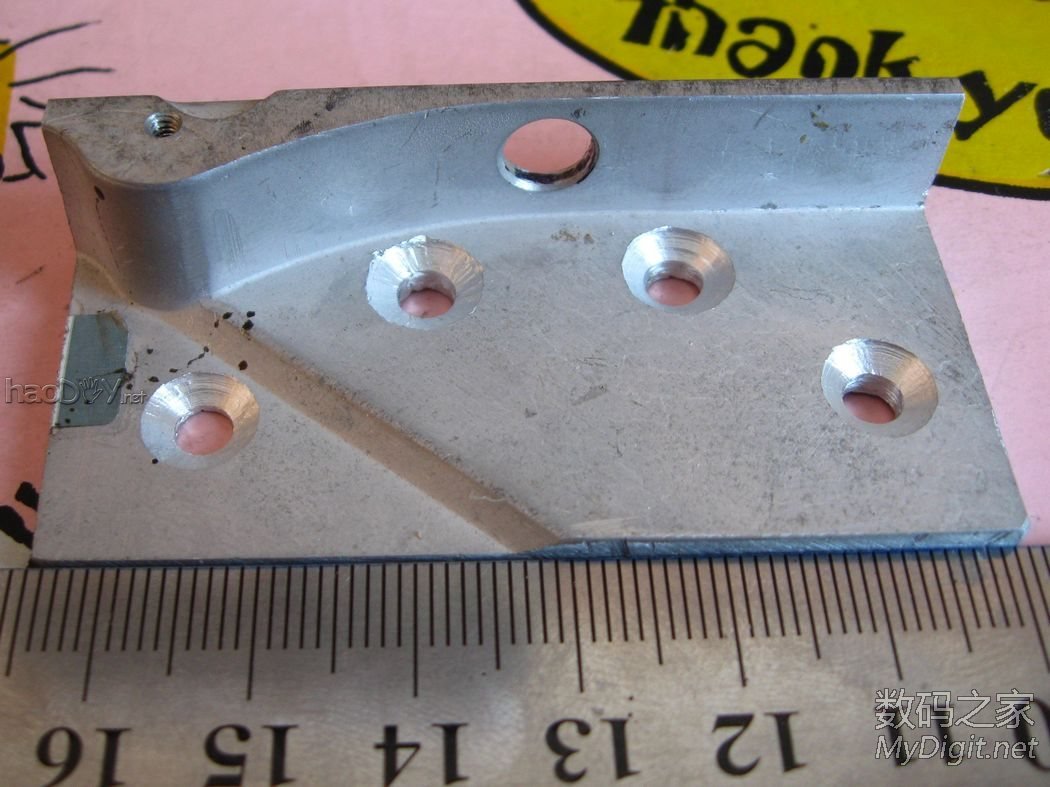

这个是顶丝的定位套,用老电源的散热片改制,好用
制作无损打开笔记本开关电源外壳辅助维修工具

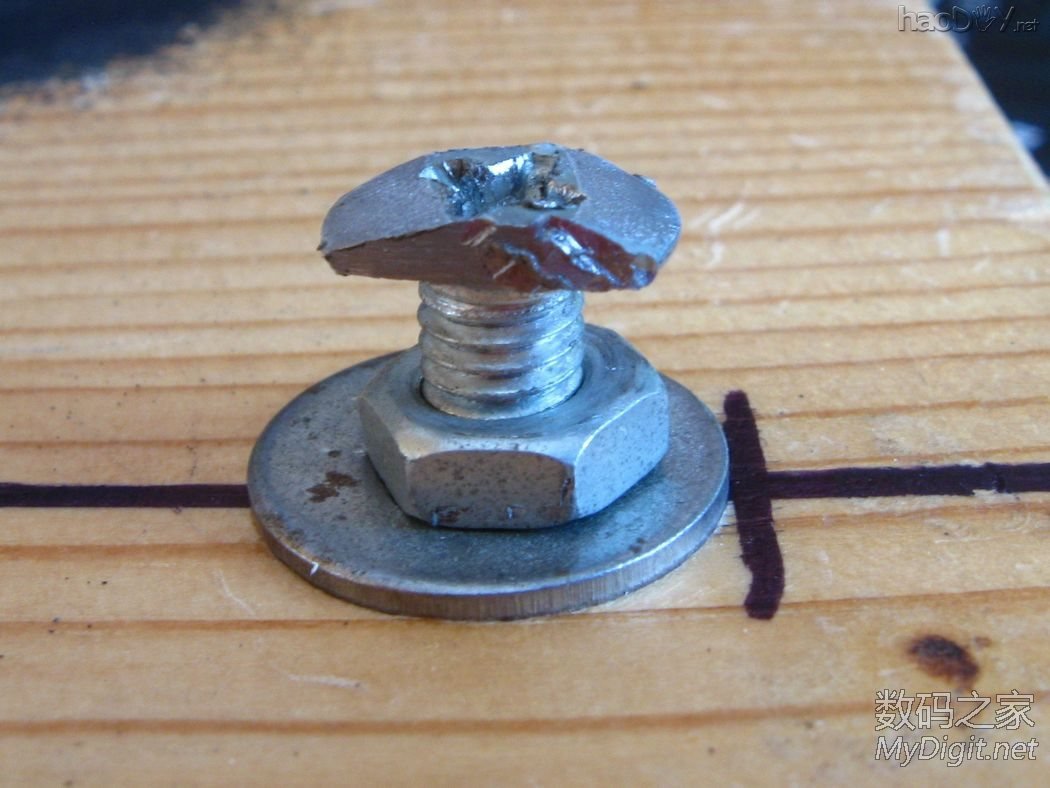

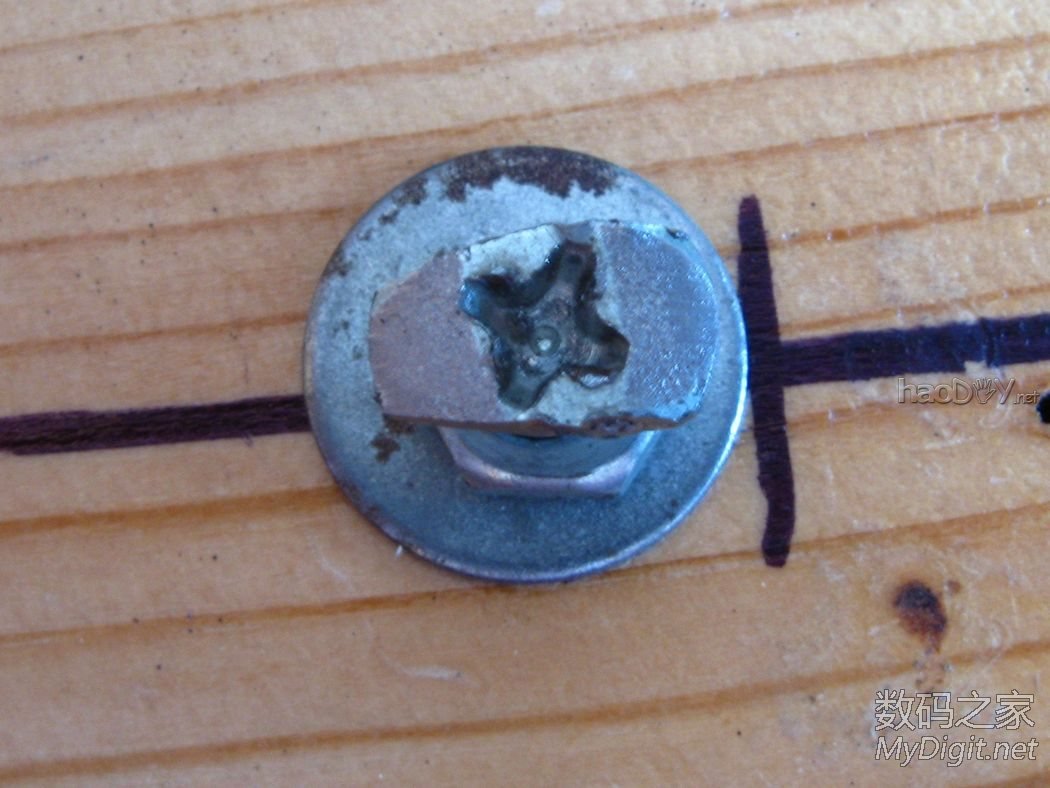

这是定位爪,用直径6MM的电脑台拆卸下来的螺杆打磨制作。螺帽上部打磨成楔子形状。
制作无损打开笔记本开关电源外壳辅助维修工具

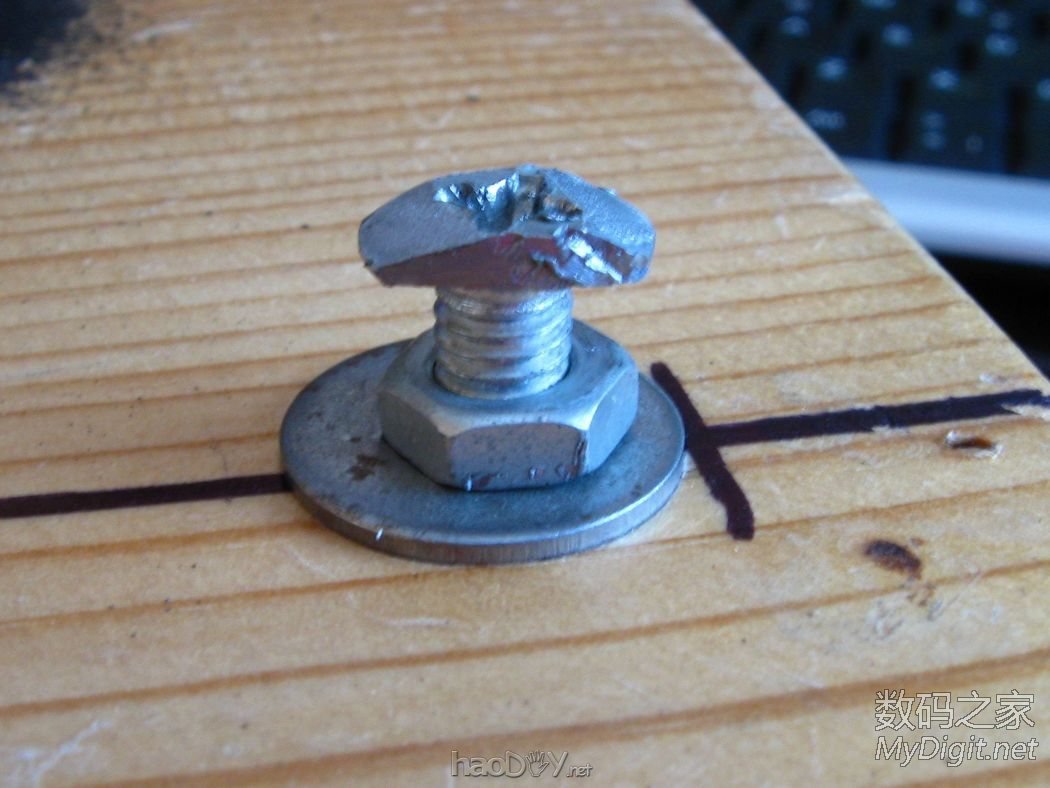

一头大一些,一头小一些
制作无损打开笔记本开关电源外壳辅助维修工具
螺帽两侧打磨成楔形,以适应大小不同的开关电源
制作无损打开笔记本开关电源外壳辅助维修工具

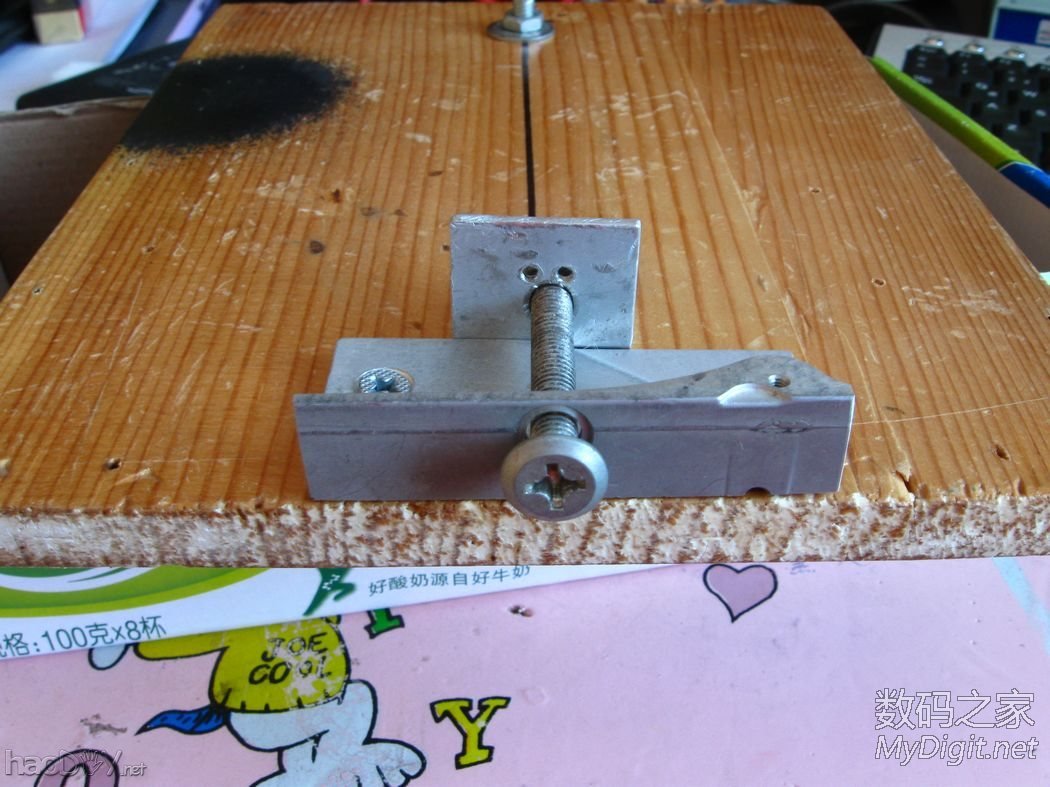

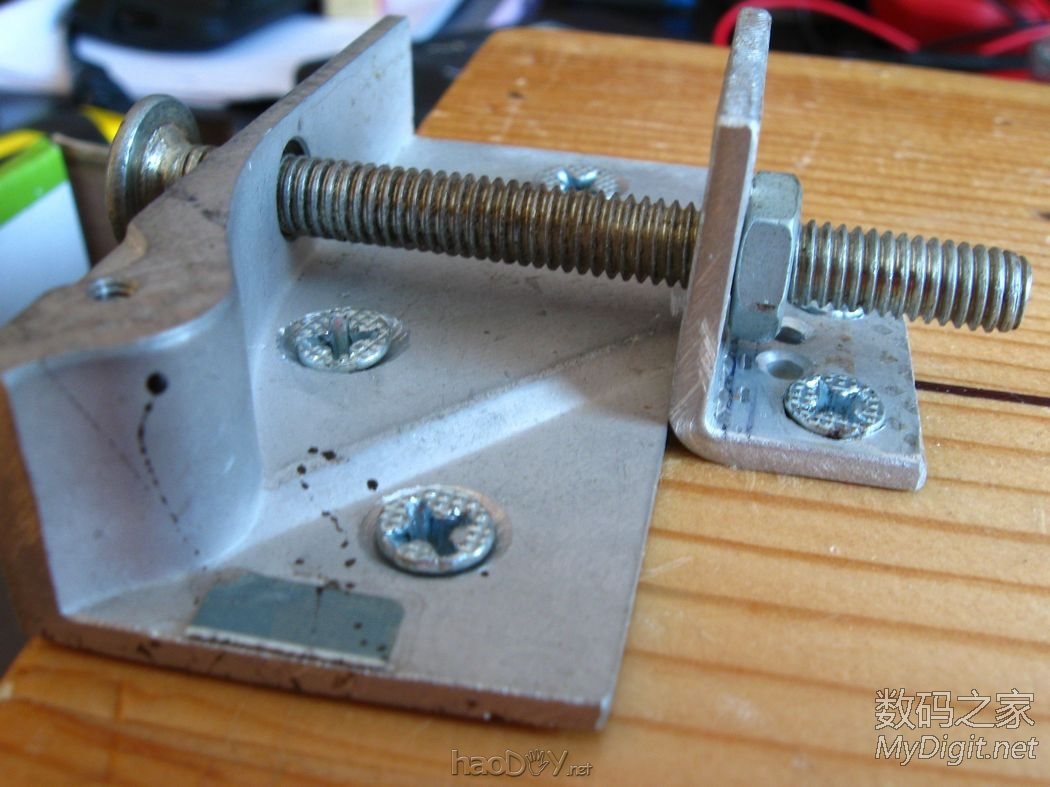

这是顶丝机构,找个长度合适的螺栓,我用的还是直径6MM的螺栓,电脑台上拆来的
制作无损打开笔记本开关电源外壳辅助维修工具

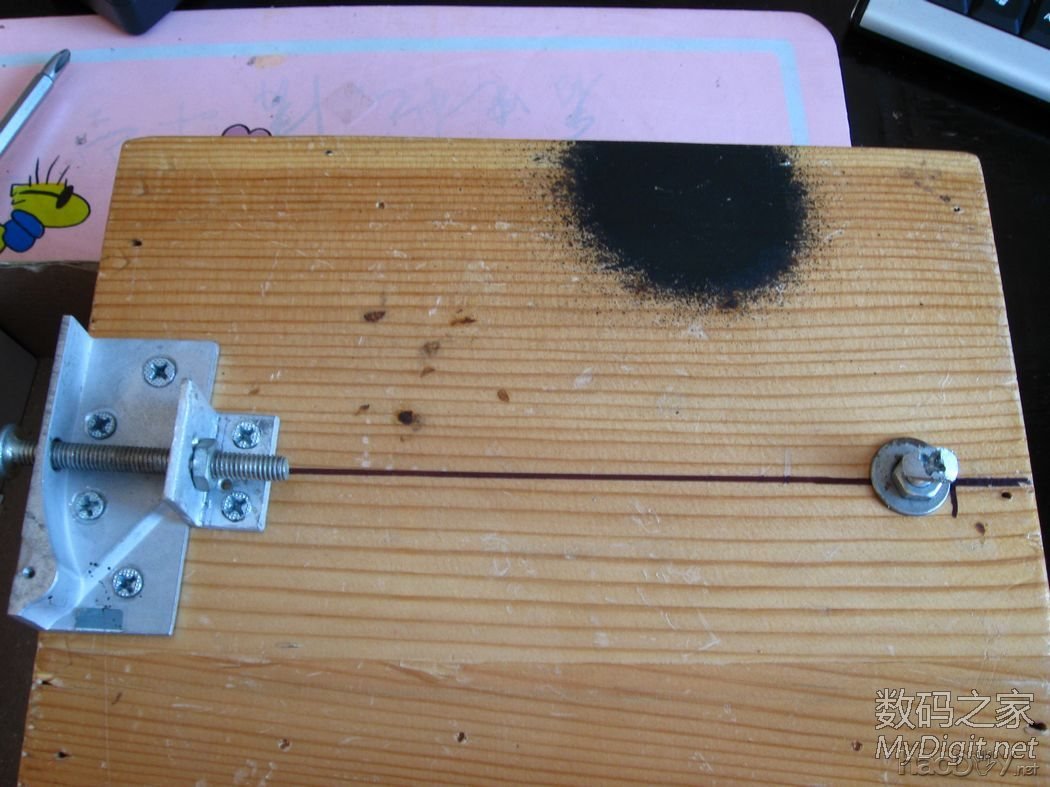

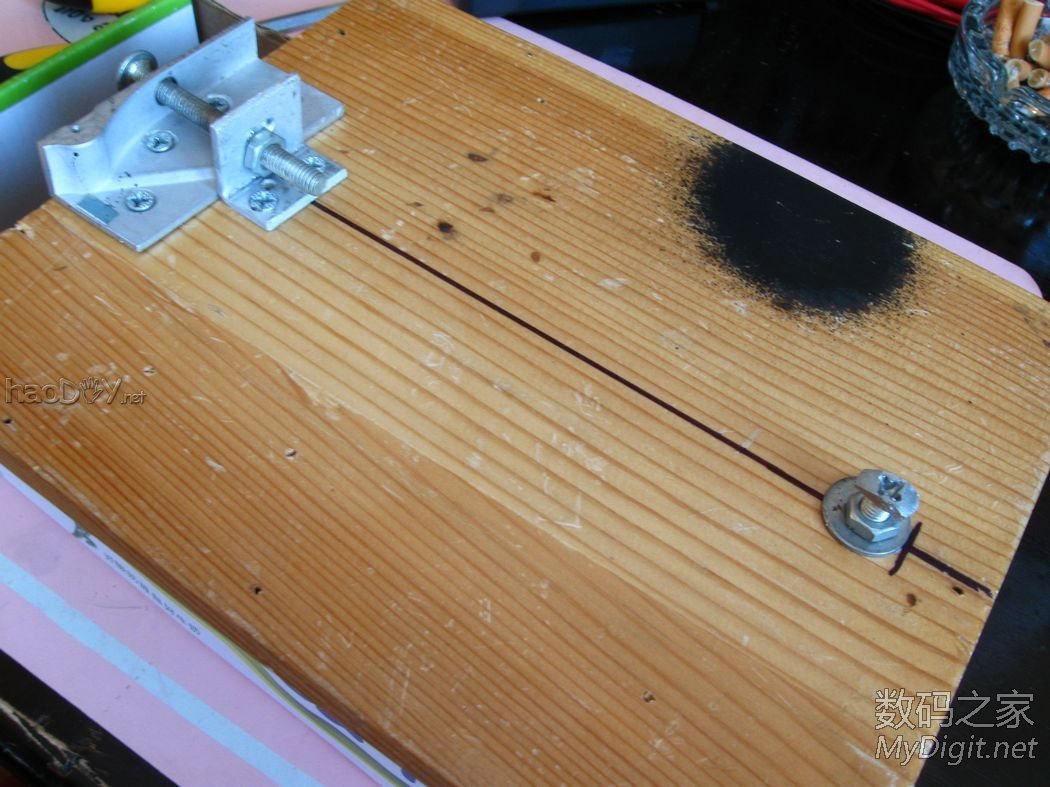

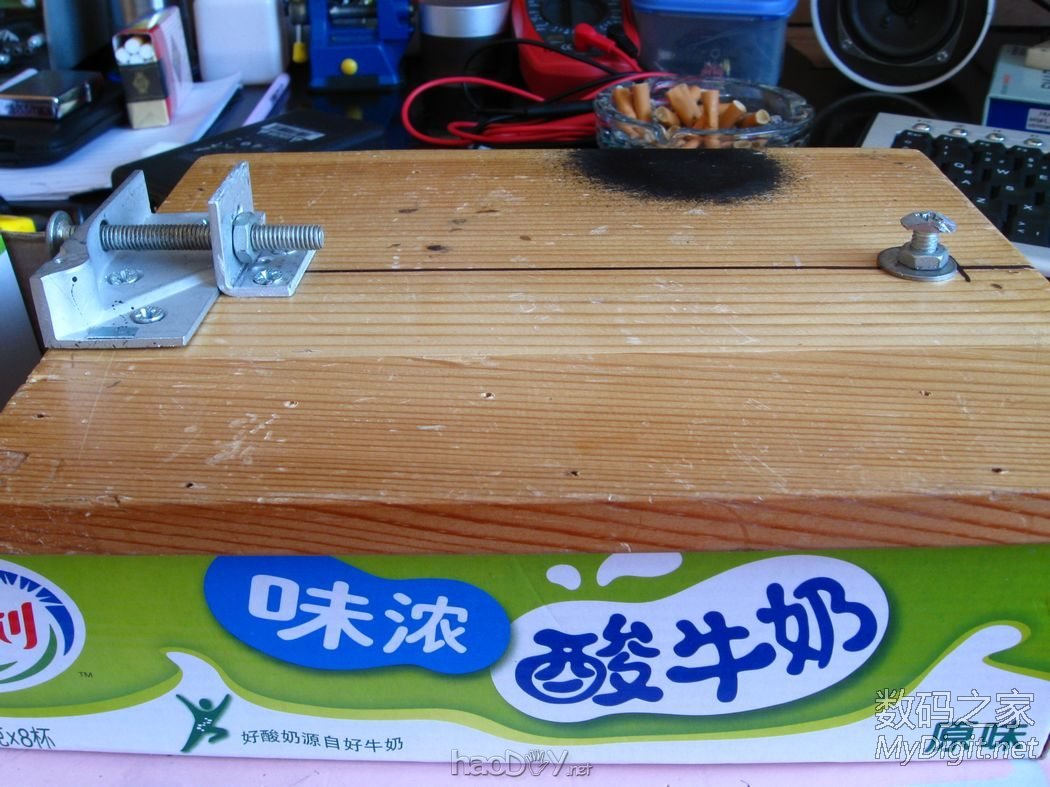

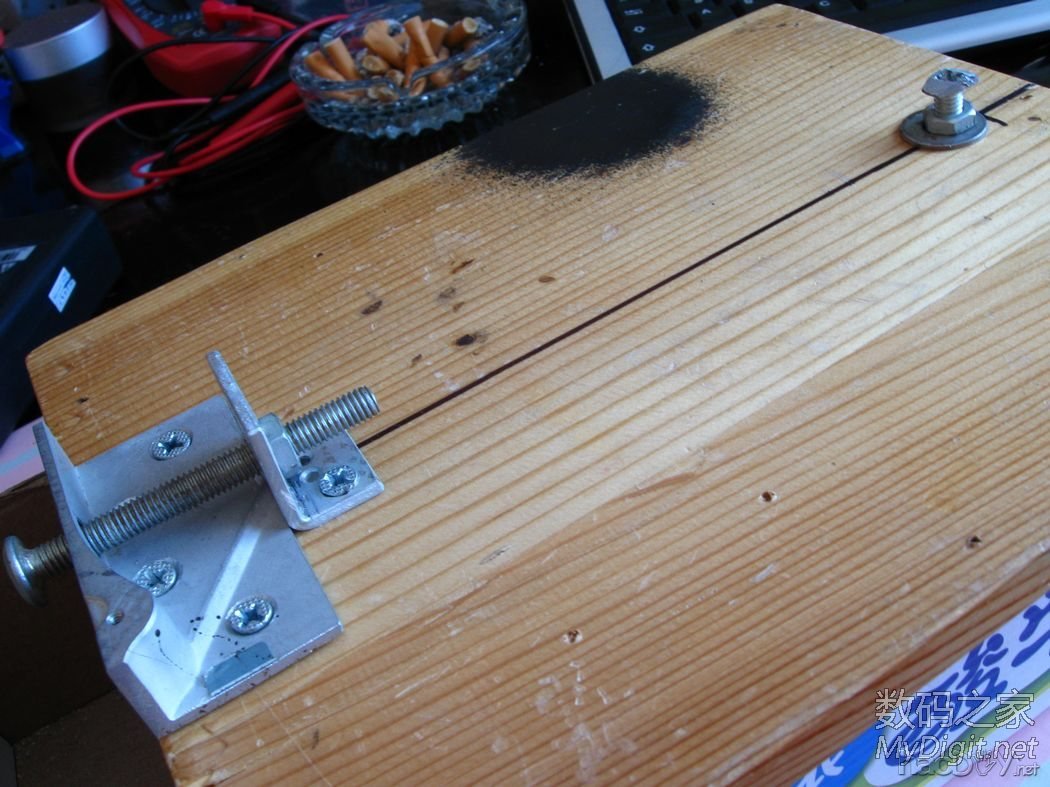

再来看看全貌
制作无损打开笔记本开关电源外壳辅助维修工具
制作无损打开笔记本开关电源外壳辅助维修工具
制作无损打开笔记本开关电源外壳辅助维修工具
北方网通,真JB蛋疼。

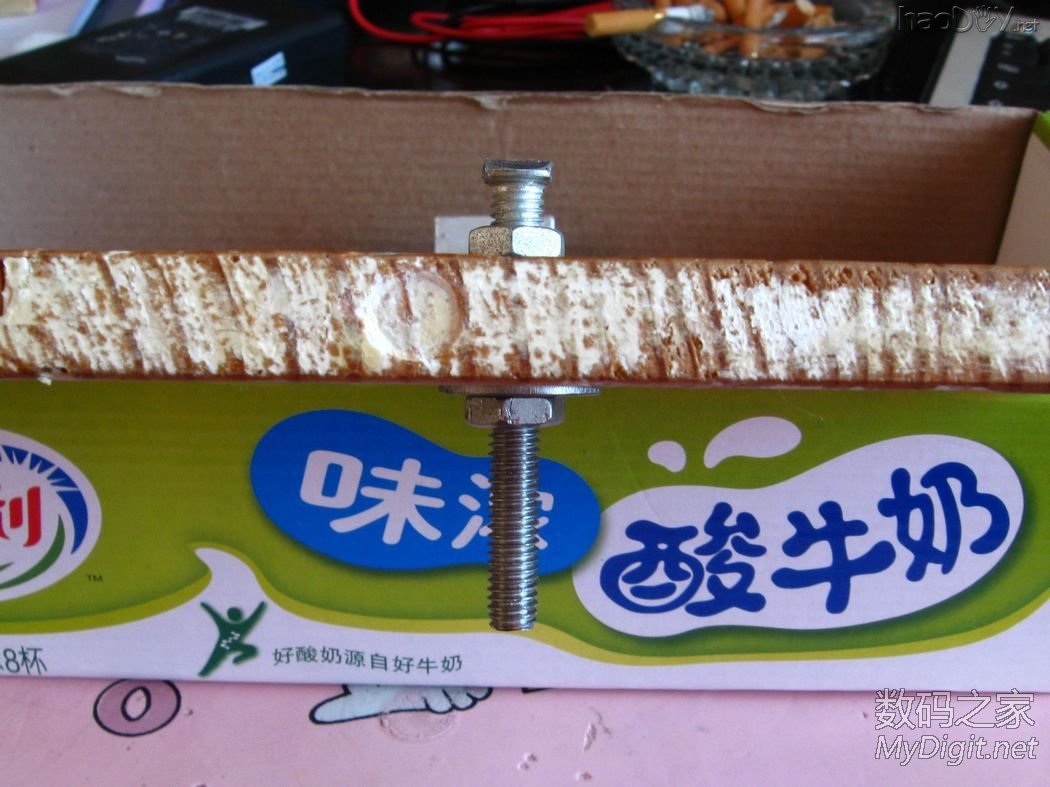

这是固定电源的爪,用螺栓打磨成的,在木板上钻孔固定,长度可调,以适应不同的开关电源尺寸
制作无损打开笔记本开关电源外壳辅助维修工具

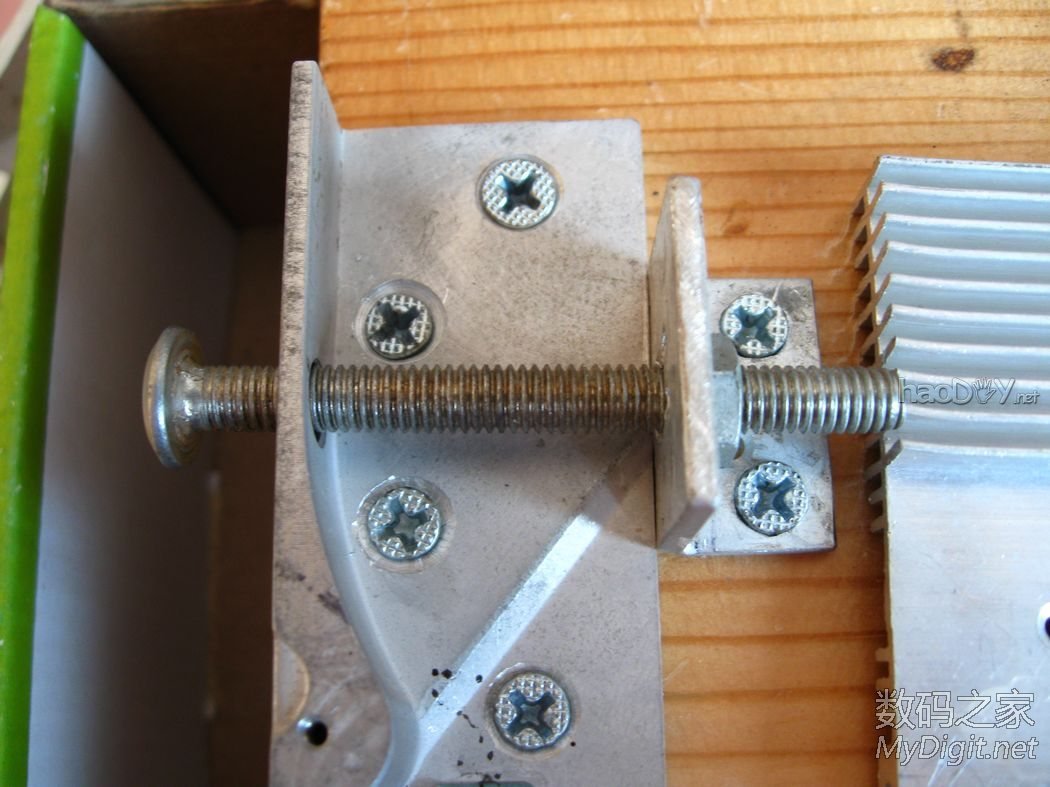

顶丝机构顶视
制作无损打开笔记本开关电源外壳辅助维修工具

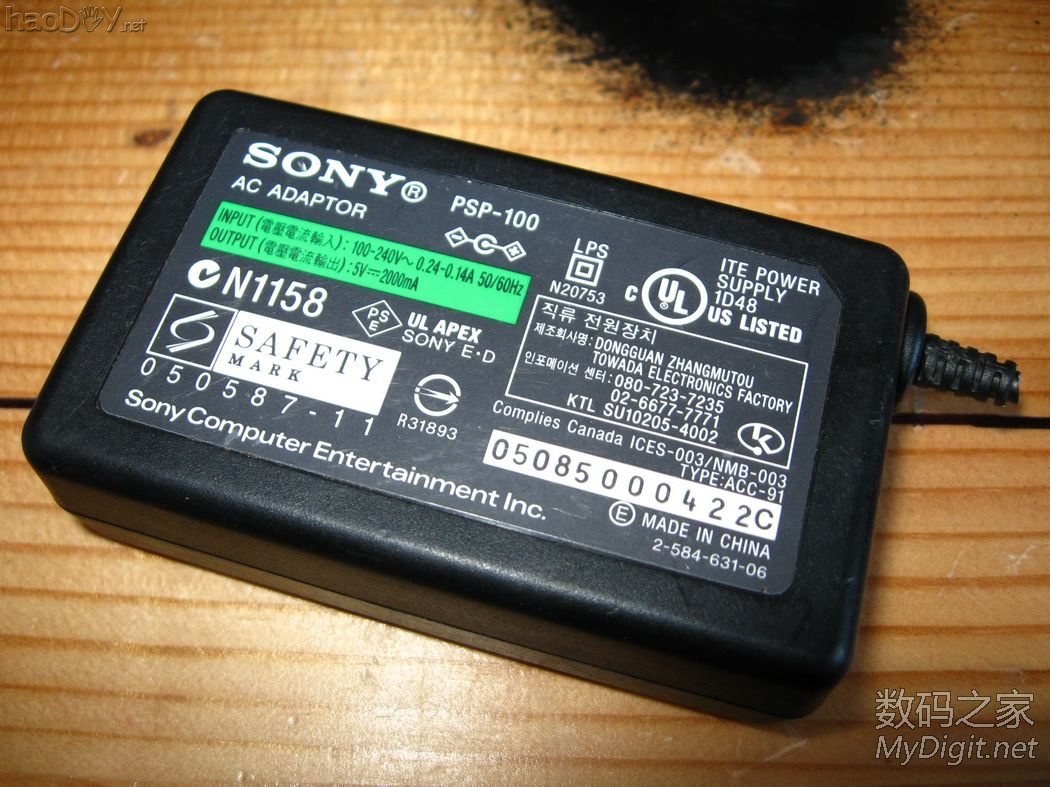

现在试试这个东西的效果。这个小电源是近日淘到的索尼PSP-100充电器,非常经典,就拿这个做试验
制作无损打开笔记本开关电源外壳辅助维修工具

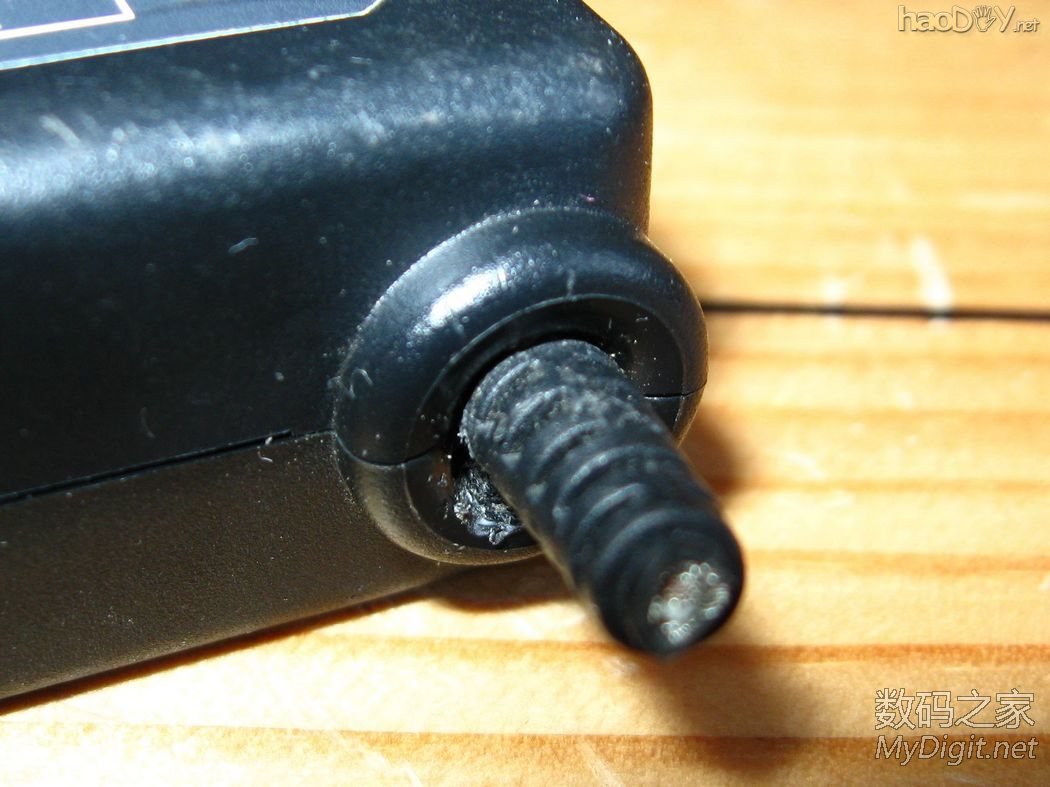

不管是神马电源,只要是个电源,就不是铁板一块,必定要有供插入的地方,就是电源输出线的口。很多电源的这个地方都是方口,用一字螺丝刀强力插入扭动就可以无损开壳。但这款电源的这个口是圆的,光滑到蛋疼,螺丝刀大法失效
制作无损打开笔记本开关电源外壳辅助维修工具

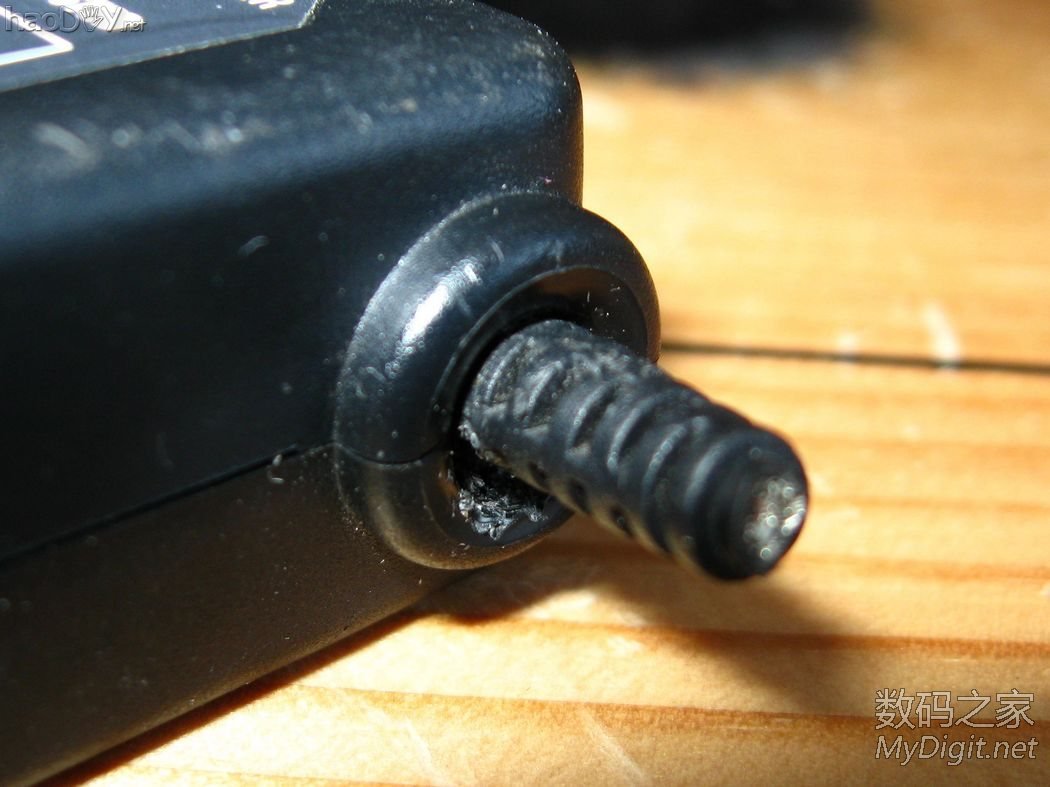

换个角度看更清晰,这是被螺丝刀强行插入的后果,有毛茬了
制作无损打开笔记本开关电源外壳辅助维修工具

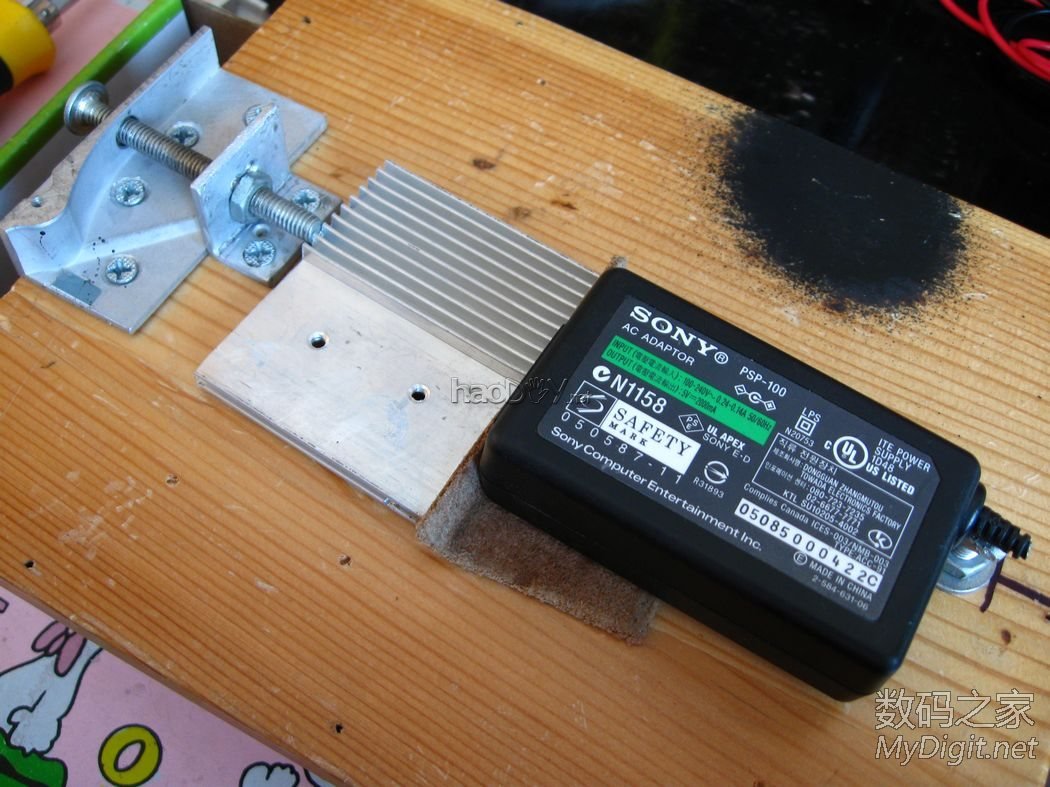

这个PSP-100电源有好多版本,很小巧,做工用料很好,是DIY的好材料。这个辅助工具被设计成大小电源通用,把这个小巧的电源固定好,需要辅助的顶丝延长部件,全貌是这样的
制作无损打开笔记本开关电源外壳辅助维修工具
这是顶丝部分,用螺丝刀拧紧顶丝把电源固定好,顶丝其实就是个电脑台上面拆卸下来不用的螺栓,顶丝架和导轨是用硬盘外壳和PC电源的散热片制作的,我制作的比较粗糙
制作无损打开笔记本开关电源外壳辅助维修工具

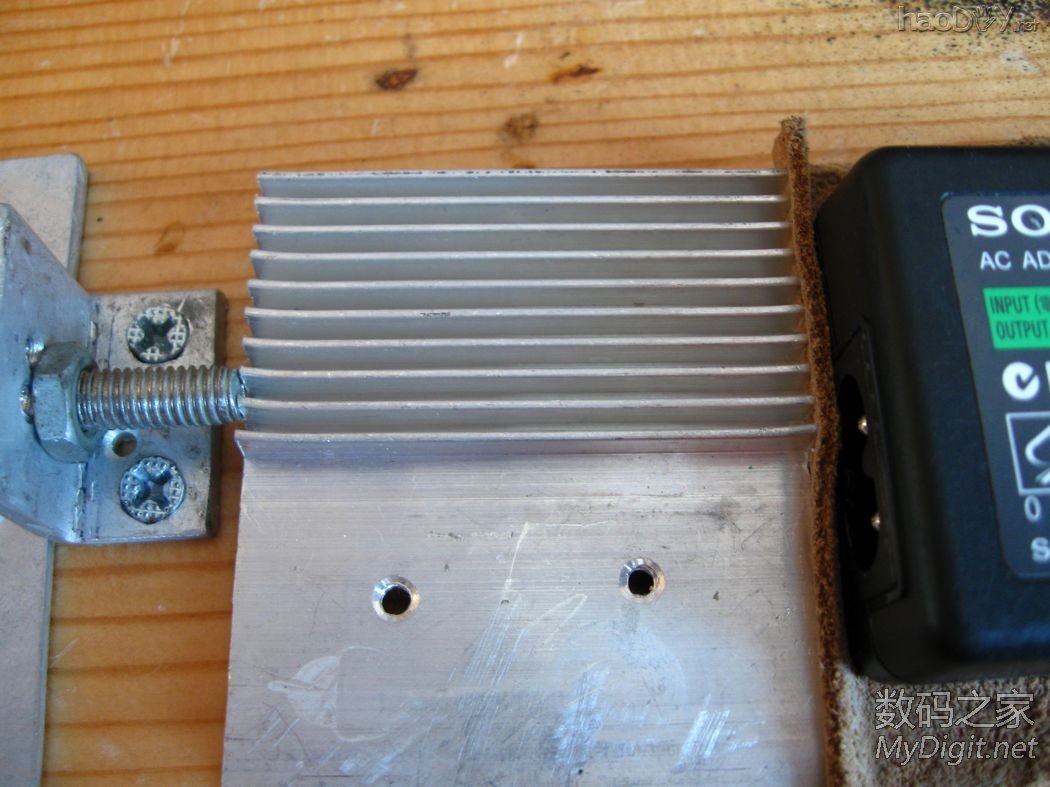

这电源很小,找个PC电源里面的烦热片做顶丝的延长
制作无损打开笔记本开关电源外壳辅助维修工具

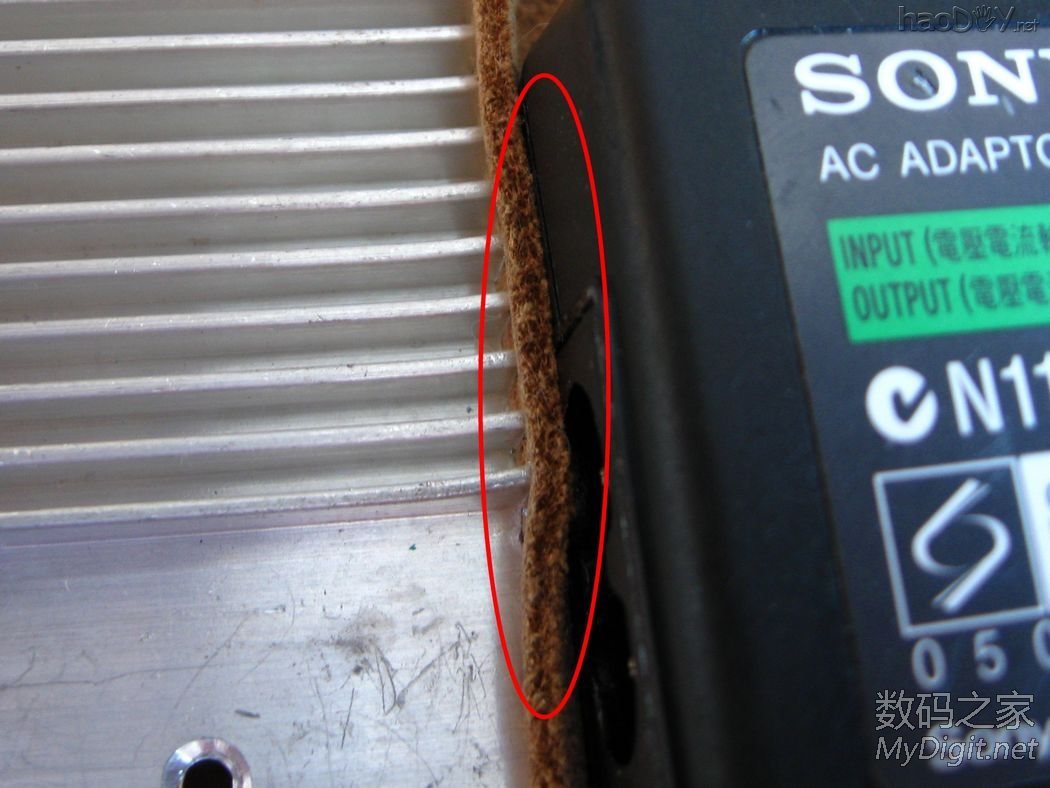

中间加个牛皮做缓冲,防止电源外壳被顶花,哈
制作无损打开笔记本开关电源外壳辅助维修工具

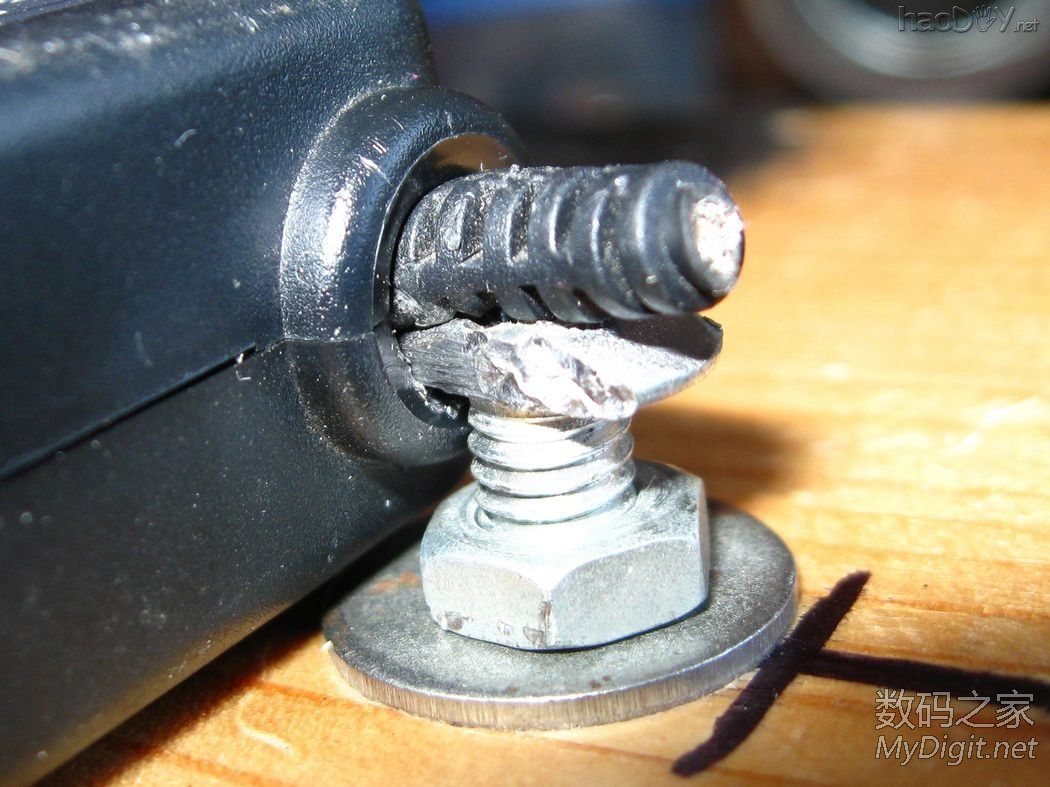

看这里,这里才是关键,螺帽打磨的固定爪插入了,插入的深度很合适,既能牢固固定,又不至于插入太深破坏里面
制作无损打开笔记本开关电源外壳辅助维修工具

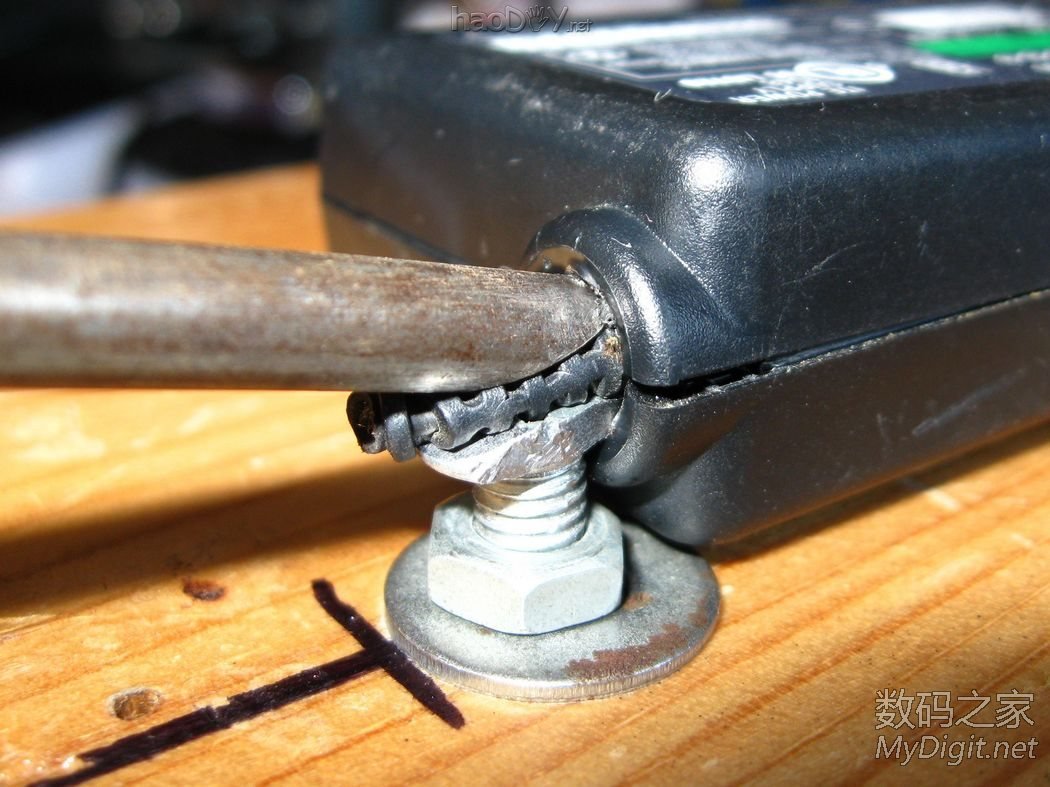

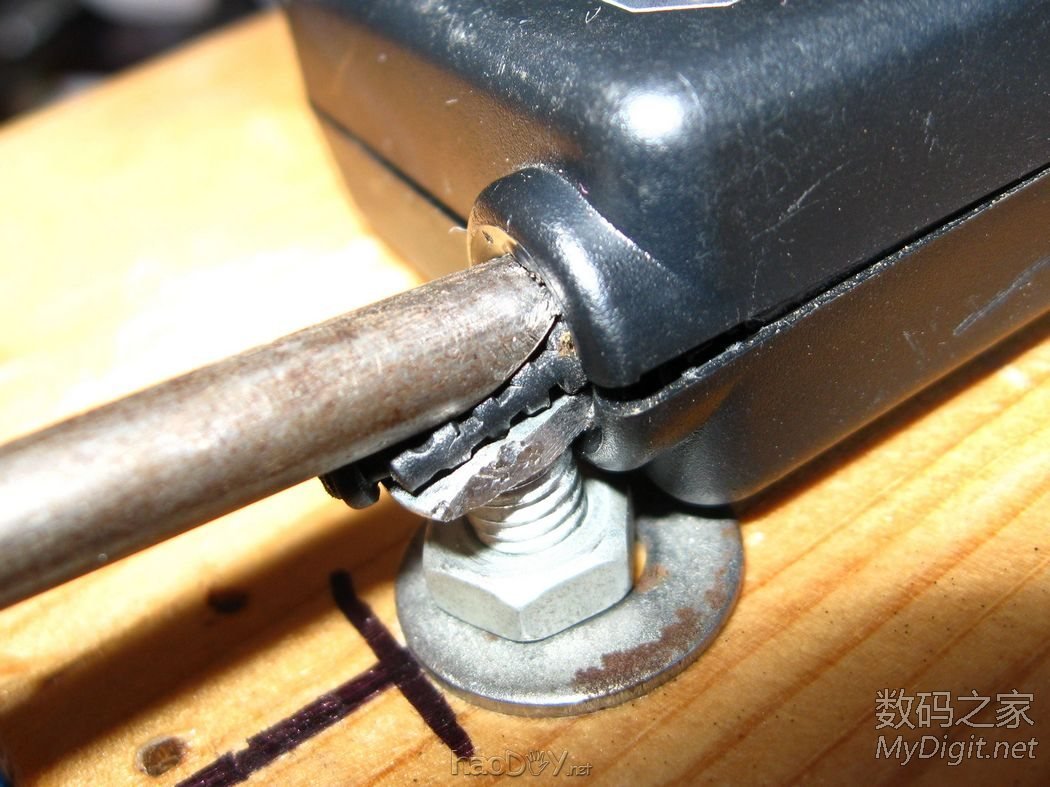

然后呢,插入后固定好,用手头合适的工具利用杠杆原理,翘,撬
制作无损打开笔记本开关电源外壳辅助维修工具

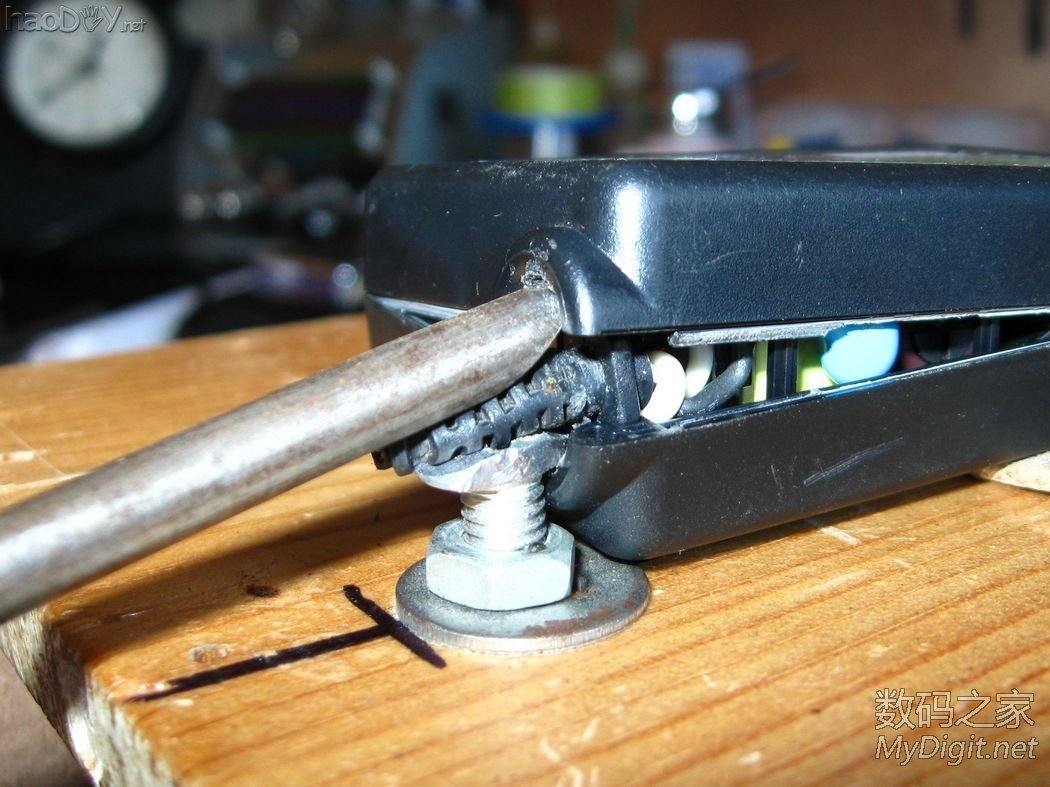

效果很好,稍用力就张开了
制作无损打开笔记本开关电源外壳辅助维修工具
再大力点,张开更大了
制作无损打开笔记本开关电源外壳辅助维修工具

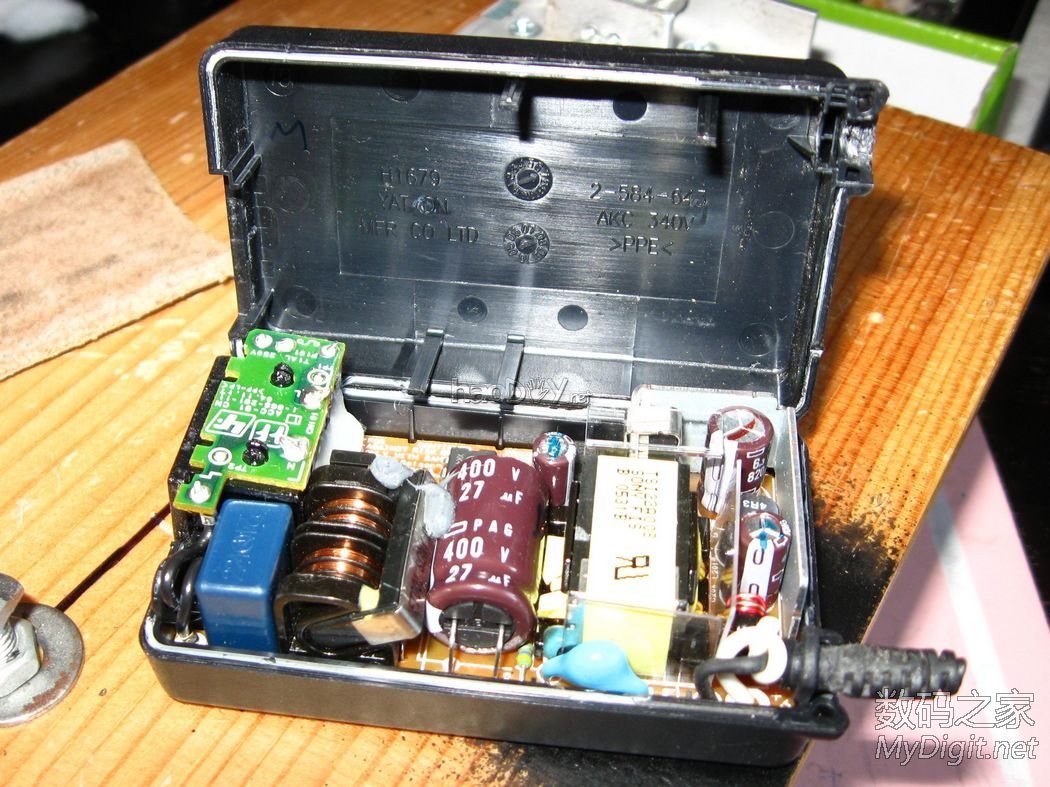

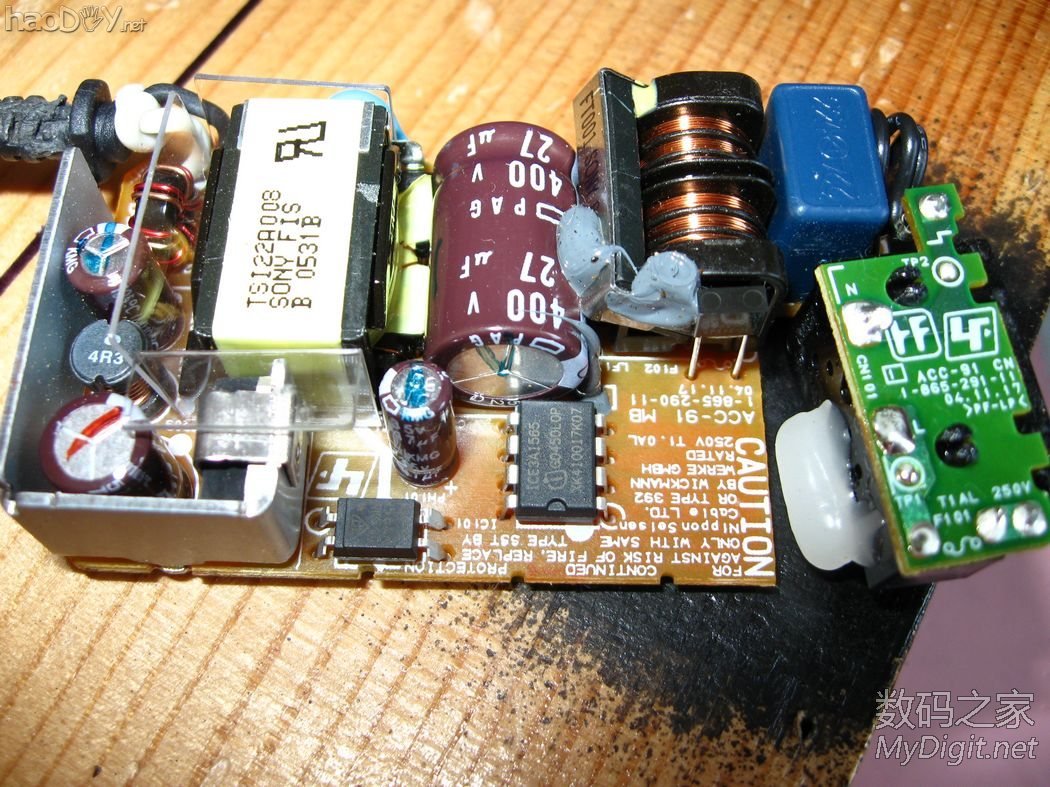

然后呢,我都不好意说了,大家都懂怎么做。全部打开了鸟
制作无损打开笔记本开关电源外壳辅助维修工具
貌似这货还可以,没的音采纳 的货还是很养眼
制作无损打开笔记本开关电源外壳辅助维修工具
